E20869 - Kit de montage industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de montage industriel
Marque	IFM
Modèle	E20869
Dimensions de la bride	Environ 50 × 50 mm
Poids	Environ 50 g
Matériau	Acier inoxydable
Alimentation	Aucune (kit mécanique)
Fonctions principales	Fixation et alignement de cellules ou capteurs sur profilés
Contenu du kit	Bride de fixation, vis, écrou, équerre de fixation
Utilisation prévue	Montage industriel, maintenance de capteurs
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas dépasser le couple de serrage recommandé (5 N·m max).
Pièces détachées disponibles	Vis (b), écrou (c), équerre (d) en rechange
Réparabilité	Pièces standard, remplacement facile
Compatibilité	Conçu pour les cellules et capteurs IFM, adaptable à d'autres marques
Température de fonctionnement	-10 °C à +70 °C

FOIRE AUX QUESTIONS - E20869 IFM

Comment monter le kit E20869 ?

Assemblez d'abord la bride (a) avec la vis (b) et l'écrou (c) de manière provisoire. Fixez l'équerre (d), puis vissez la vis pour permettre la rotation de l'équerre. Après montage et alignement de la cellule, serrez définitivement la vis.

Quels outils sont nécessaires pour le montage ?

Un tournevis cruciforme et une clé de 8 mm suffisent pour le serrage de la vis et de l'écrou.

Ce kit est-il compatible avec tous les capteurs IFM ?

Le kit E20869 est conçu pour les cellules et capteurs de la série IFM standard. Vérifiez les dimensions de votre capteur pour assurer la compatibilité.

Puis-je utiliser ce kit avec d'autres marques de capteurs ?

Oui, le kit est universel pour les capteurs de taille similaire. L'équerre et la bride permettent un montage sur profilé de 30 à 50 mm.

Quel est le couple de serrage recommandé ?

Il est recommandé de ne pas dépasser 5 N·m pour éviter d'endommager les pièces ou le capteur.

Le kit résiste-t-il aux environnements humides ?

Oui, les pièces en acier inoxydable résistent à l'humidité, mais évitez une exposition prolongée à l'eau stagnante.

Comment nettoyer le kit de montage ?

Utilisez un chiffon doux et sec. Pour les salissures tenaces, un peu d'alcool isopropylique peut être appliqué.

Où puis-je acheter des pièces de rechange ?

Les pièces de rechange (vis, écrou, équerre) sont disponibles auprès des revendeurs IFM ou sur commande via le service client.

Ce kit est-il livré avec des instructions de montage ?

Oui, une notice d'utilisation est fournie dans l'emballage. Vous pouvez également la télécharger gratuitement au format PDF sur notice-facile.com.

Puis-je monter le kit sur un profilé en aluminium ?

Oui, la bride de fixation est conçue pour s'adapter aux profilés standards en aluminium de 30 à 50 mm de large.

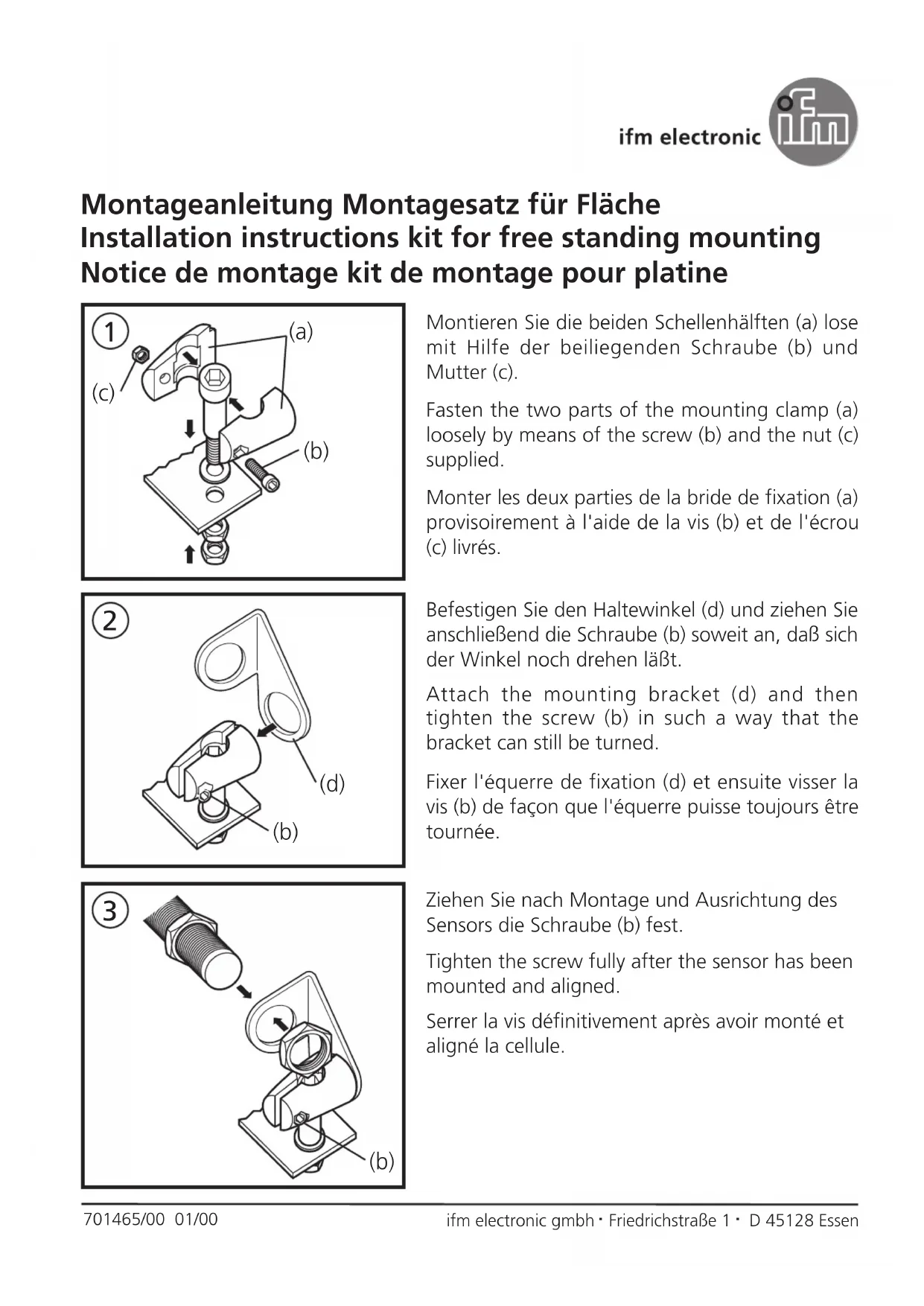

MODE D'EMPLOI E20869 IFM

Monter les deux parties de la bride de fixation (a) provisoirement à l'aide de la vis (b) et de l'écrou (c) livrés.

(2) (d) (b)

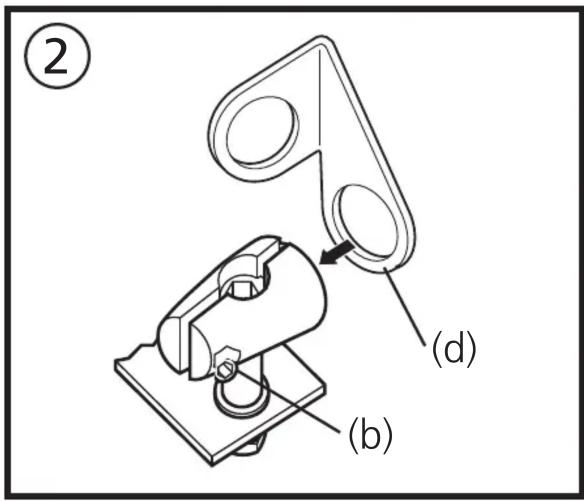

Fixer l'équerre de fixation (d) et ensuite visser la vis (b) de façon que l'équerre puisse toujours être tournée.

(b)

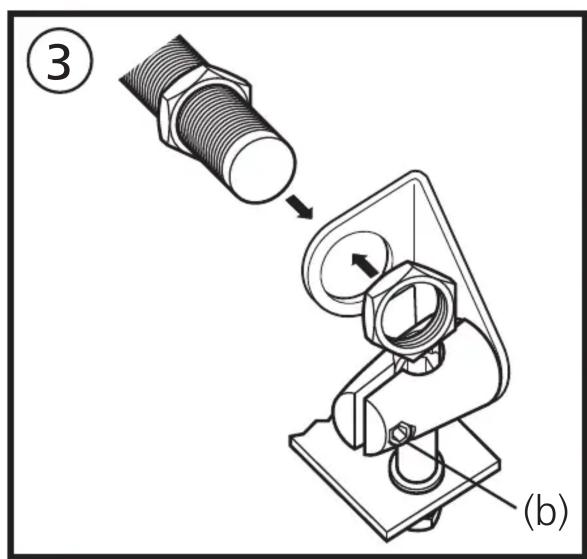

Serrer la vis définitivement après avoir monté et aligné la cellule.
