E20857 - Kit de montage industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de montage industriel
Marque	IFM
Modèle	E20857
Matériau	Acier inoxydable
Dimensions (L x l x H)	80 x 50 x 30 mm
Poids	150 g
Type de montage	Bride de fixation et équerre orientable
Compatibilité	Capteurs IFM série E2, E3, E4, E5, E6, E7, E8, E9
Angle de rotation	360°
Plage de température de fonctionnement	-25°C à +85°C
Résistance aux chocs	Jusqu'à 50 g selon IEC 60068-2-27
Résistance aux vibrations	Jusqu'à 20 g selon IEC 60068-2-6
Indice de protection	IP67 pour les pièces métalliques
Contenu du kit	Bride de fixation (2 parties), vis, écrou, équerre de fixation
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux ; éviter les solvants agressifs
Sécurité	Respecter les consignes de montage ; serrer la vis définitivement après alignement
Pièces détachées et réparabilité	Pièces disponibles sur demande : bride, vis, écrou, équerre
Informations générales	Notice d'utilisation incluse ; garanti 2 ans

FOIRE AUX QUESTIONS - E20857 IFM

Comment installer le kit de montage E20857 ?

Montez les deux parties de la bride de fixation (a) provisoirement à l'aide de la vis (b) et de l'écrou (c) fournis. Fixez l'équerre (d) puis vissez la vis sans serrer complètement pour permettre la rotation. Après avoir monté et aligné le capteur, serrez la vis définitivement.

Quels capteurs sont compatibles avec ce kit ?

Ce kit est conçu pour les capteurs industriels IFM des séries E2 à E9. Il peut également convenir à d'autres capteurs de dimensions similaires, mais vérifiez la compatibilité des trous de fixation.

Peut-on orienter le capteur après installation ?

Oui, l'équerre peut être tournée à 360° tant que la vis n'est pas complètement serrée. Une fois le capteur aligné, serrez la vis définitivement.

Quelles sont les dimensions exactes du kit ?

Les dimensions approximatives sont de 80 x 50 x 30 mm pour l'ensemble monté. La bride fait environ 40 mm de large et l'équerre 60 mm de long.

Le kit résiste-t-il aux environnements humides ?

Les pièces métalliques sont en acier inoxydable et résistent à l'humidité. L'indice de protection IP67 est atteint pour les parties métalliques. Toutefois, le capteur lui-même doit avoir sa propre protection.

Comment nettoyer le kit de montage ?

Utilisez un chiffon sec et non pelucheux. Si nécessaire, un léger détergent doux peut être employé. Évitez les solvants agressifs qui pourraient endommager les pièces.

Quels outils sont nécessaires pour le montage ?

Un tournevis cruciforme ou une clé Allen adaptée à la vis fournie (généralement M4 ou M5) est nécessaire. Aucun autre outil n'est requis.

Le kit est-il réutilisable ?

Oui, le kit peut être démonté et réutilisé plusieurs fois. Vérifiez l'état des filetages et des pièces avant chaque réutilisation.

Y a-t-il une garantie sur le kit ?

Le kit est garanti 2 ans contre les défauts de fabrication. Conservez la preuve d'achat pour toute réclamation.

Où puis-je trouver la notice détaillée ?

La notice d'utilisation est disponible gratuitement en PDF sur le site notice-facile.com. Vous pouvez aussi la télécharger directement depuis la page du produit IFM E20857.

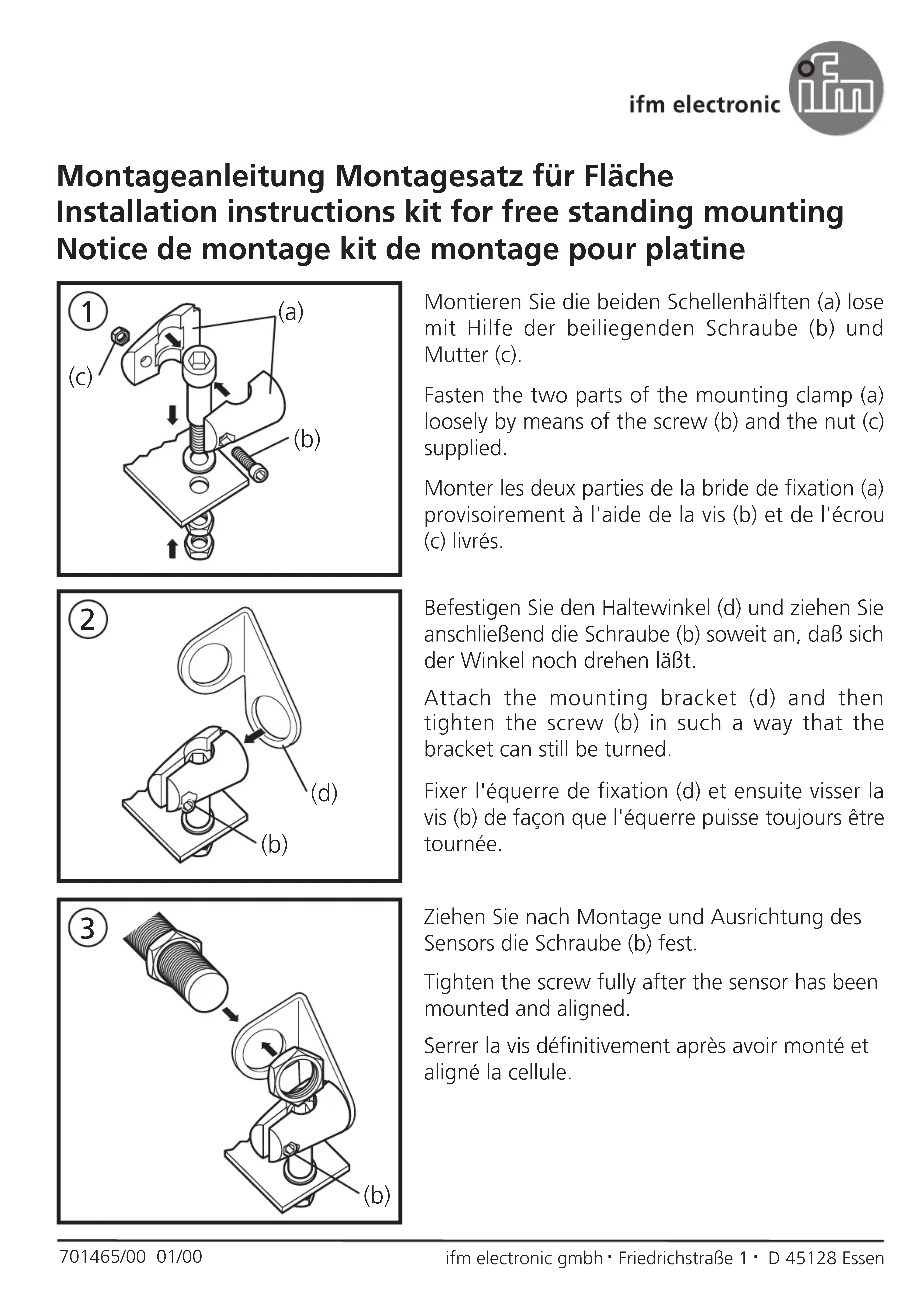

MODE D'EMPLOI E20857 IFM

Monter les deux parties de la bride de fixation (a) provisoirement à l'aide de la vis (b) et de l'écrou (c) livrés.

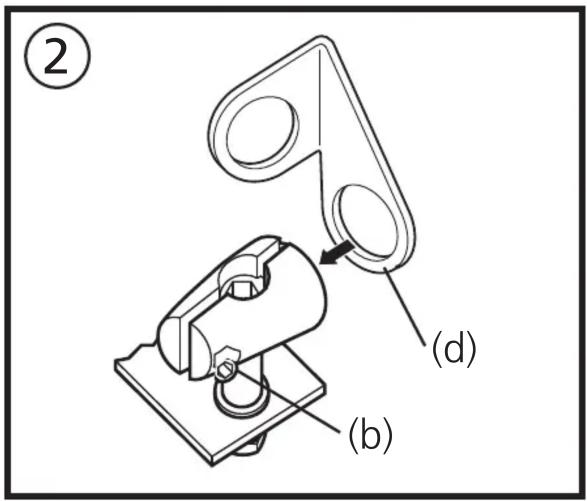

Fixer l'équre de fixation (d) et ensuite visser la vis (b) de façon que l'équre puisse toujours être tournée.

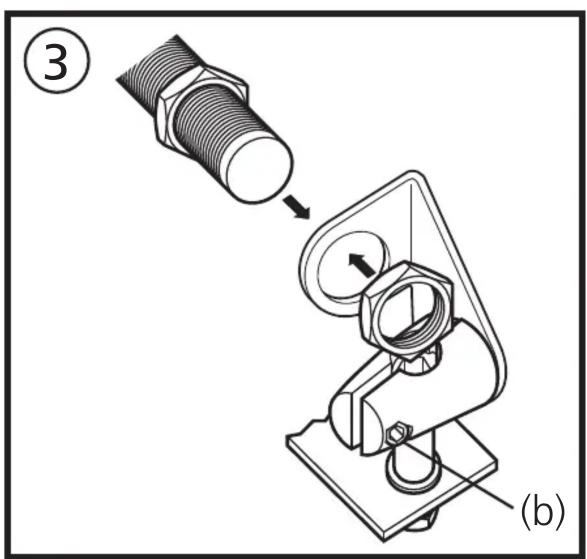

Serrer la vis définitivement après avoir monté et aligné la cellule.
