E20719 - Kit de montage industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de montage industriel
Marque	IFM
Modèle	E20719
Matériau	Acier zingué
Poids	Environ 80 g
Dimensions (bride)	60 x 40 x 10 mm
Couleur	Argenté
Fonctions principales	Fixation et maintien de capteurs ou cellules IFM, montage mural ou sur profilé
Contenu du kit	Bride de fixation (2 parties), équerre de fixation, vis M4, écrou M4
Compatibilité	Capteurs IFM de série O5, O6, O7 et cellules photovoltaïques similaires
Instructions d'installation	Monter provisoirement la bride, fixer l'équerre, puis aligner et serrer la vis
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les solvants agressifs
Sécurité	Ne pas dépasser le couple de serrage recommandé (0,5 N·m)
Pièces détachées et réparabilité	Vis et écrous disponibles séparément ; bride non réparable
Informations générales	Kit conçu pour un montage rapide et sécurisé en milieu industriel

FOIRE AUX QUESTIONS - E20719 IFM

Comment installer le kit de montage E20719 ?

Montez d'abord les deux parties de la bride provisoirement avec la vis et l'écrou fournis. Fixez ensuite l'équerre, puis serrez la vis après avoir aligné le capteur.

Quels outils sont nécessaires pour l'installation ?

Un tournevis cruciforme et une clé de 7 mm pour serrer l'écrou.

Le kit E20719 est-il compatible avec tous les capteurs IFM ?

Il est conçu pour les capteurs des séries O5, O6, O7 et autres cellules de dimensions similaires. Vérifiez les dimensions de votre capteur.

Puis-je réutiliser le kit après un démontage ?

Oui, les pièces sont réutilisables tant qu'elles ne sont pas endommagées. Vérifiez l'absence de déformation de la bride.

Quel est le couple de serrage recommandé pour la vis ?

Serrez à 0,5 N·m maximum pour éviter d'endommager la bride ou le capteur.

Le kit peut-il être monté sur un profilé aluminium ?

Oui, l'équerre de fixation permet un montage sur profilé via les trous de vis prévus.

Comment nettoyer le kit de montage ?

Utilisez un chiffon doux et sec. Pour les taches tenaces, un peu d'eau savonneuse, puis séchez immédiatement.

Le kit est-il livré avec des instructions écrites ?

Oui, une notice d'utilisation est fournie dans l'emballage. Vous pouvez aussi la télécharger gratuitement sur notre site.

Puis-je acheter des pièces de rechange pour le E20719 ?

Les vis et écrous sont standard (M4) et disponibles dans le commerce. La bride est spécifique IFM.

Le kit supporte-t-il des environnements humides ?

Le matériau acier zingué offre une bonne résistance à la corrosion, mais pour un usage extérieur, un ajout de protection anticorrosion est conseillé.

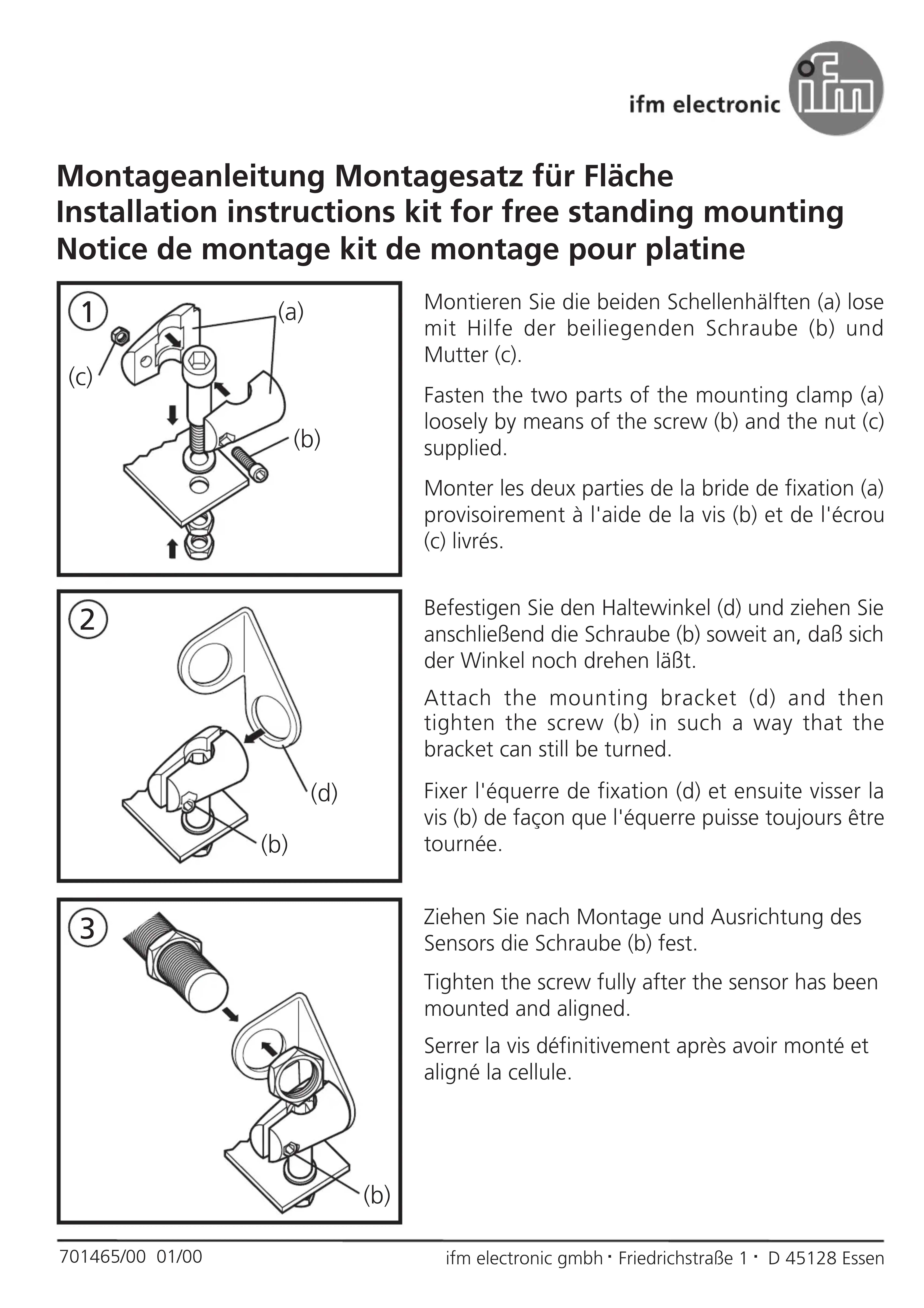

MODE D'EMPLOI E20719 IFM

Monter les deux parties de la bride de fixation (a) provisoirement à l'aide de la vis (b) et de l'écrou (c) livrés.

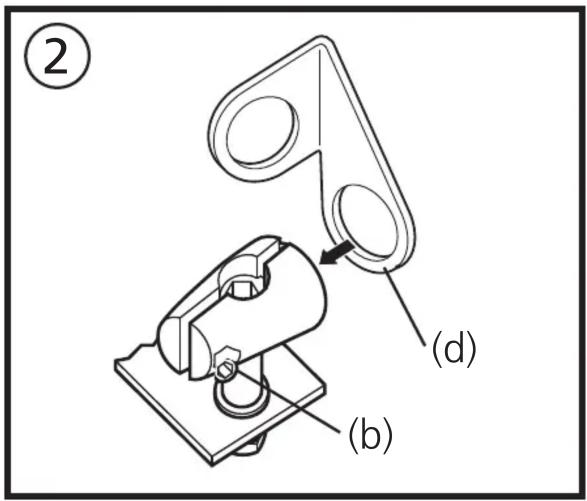

Fixer l'équre de fixation (d) et ensuite visser la vis (b) de façon que l'équre puisse toujours être tournée.

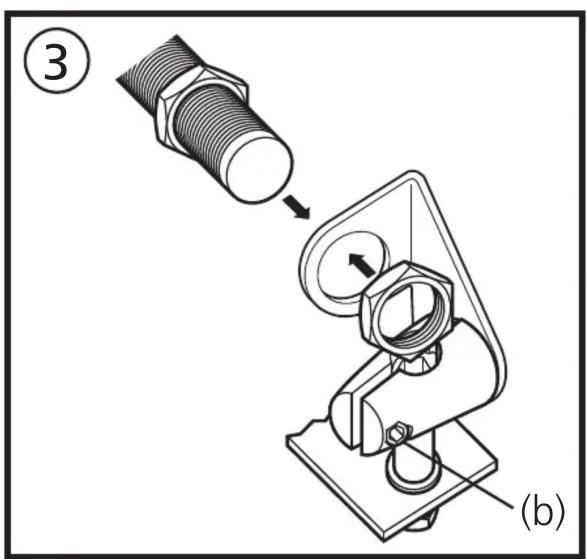

Serrer la vis définitivement après avoir monté et aligné la cellule.
