E20879 - Kit de montage industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de montage industriel
Marque	IFM
Modèle	E20879
Utilisation	Montage de capteurs OL (optical level) ou autres dispositifs industriels
Matériau	Acier inoxydable (bride et équerre), acier zingué (vis et écrou)
Dimensions de la bride	Environ 40 x 30 mm (estimation)
Épaisseur de la bride	3 mm (estimation)
Dimensions de l'équerre	Environ 30 x 30 x 20 mm (estimation)
Diamètre de la vis	M4 (estimation)
Longueur de la vis	20 mm (estimation)
Poids total	Environ 50 g (estimation)
Contenu du kit	1 bride de fixation en deux parties, 1 équerre de fixation, 1 vis, 1 écrou
Type de fixation	Montage sur profilé ou surface plane par bride et équerre orientable
Angle d'orientation	Rotation possible avant serrage final (360°)
Température de fonctionnement	-20°C à +80°C (estimation pour usage industriel)
Compatibilité	Capteurs IFM série OL et autres dispositifs avec fixation par bride
Entretien	Nettoyer avec un chiffon sec ; vérifier le serrage périodiquement
Réparabilité	Pièces détachées disponibles (vis, écrou) en standard
Garantie	2 ans (sous réserve des conditions IFM)
Certifications	Conforme aux normes RoHS et CE (estimation)

FOIRE AUX QUESTIONS - E20879 IFM

Comment fixer le kit de montage E20879 ?

Montez d'abord provisoirement les deux parties de la bride de fixation (a) avec la vis (b) et l'écrou (c). Fixez ensuite l'équerre (d) et vissez la vis de manière à ce que l'équerre puisse tourner. Après avoir monté et aligné le capteur, serrez définitivement la vis.

Quel couple de serrage est recommandé pour la vis ?

Le couple de serrage n'est pas spécifié dans la notice. Serrez à la main jusqu'à ce que la fixation soit ferme sans déformer les pièces. En environnement industriel, un couple de 1 à 2 Nm est généralement suffisant pour une vis M4.

Ce kit est-il compatible avec tous les capteurs IFM ?

Ce kit est conçu pour les capteurs de la série OL (optical level). Il peut également convenir à d'autres capteurs IFM ayant une bride de fixation similaire. Vérifiez les dimensions de votre capteur avant achat.

Puis-je utiliser ce kit pour un montage mural ?

Oui, la bride peut être fixée sur une surface plane verticale ou horizontale. L'équerre orientable permet d'ajuster l'angle du capteur.

Les pièces du kit sont-elles en acier inoxydable ?

La bride et l'équerre sont en acier inoxydable. La vis et l'écrou sont en acier zingué, ce qui offre une bonne résistance à la corrosion en environnement sec.

Puis-je remplacer la vis ou l'écrou par des pièces standard ?

Oui, la vis est de type M4 avec une longueur de 20 mm environ. L'écrou est un écrou hexagonal M4. Toute vis M4 de même longueur et résistance conviendra.

Comment nettoyer le kit de montage ?

Utilisez un chiffon sec ou légèrement humide pour enlever la poussière. Évitez les solvants agressifs. Un nettoyage régulier est recommandé en milieu poussiéreux.

Y a-t-il des consignes de sécurité particulières ?

Assurez-vous que le capteur monté est correctement aligné avant de serrer définitivement la vis. Vérifiez que la fixation ne risque pas de se desserrer sous l'effet de vibrations.

Ce kit est-il livré avec des instructions de montage ?

Oui, une notice d'utilisation est disponible en téléchargement sur notice-facile.com. Elle décrit les étapes de montage illustrées.

Puis-je acheter des pièces de rechange pour ce kit ?

Oui, la vis et l'écrou sont des pièces standard disponibles dans le commerce. En cas de perte de la bride ou de l'équerre, contactez le service après-vente IFM.

MODE D'EMPLOI E20879 IFM

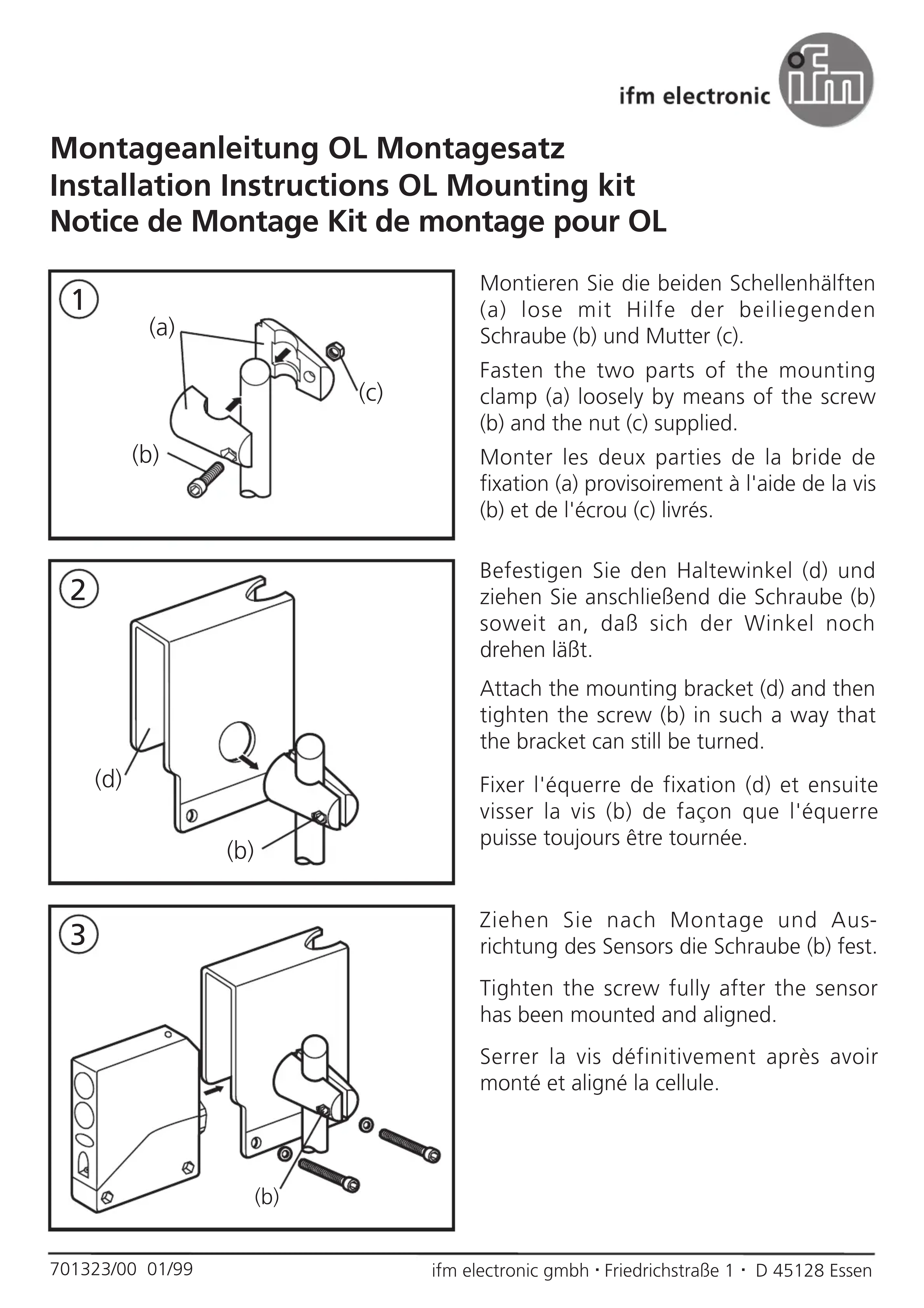

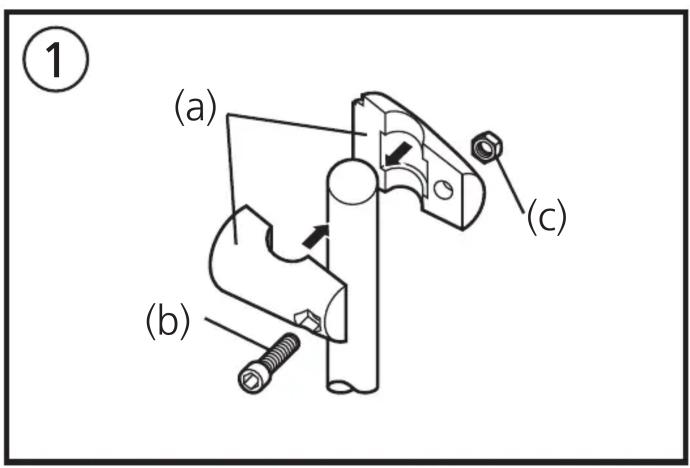

Monter les deux parties de la bride de fixation (a) provisoirement à l'aide de la vis (b) et de l'écrou (c) livrés.

(2) (d) (b)

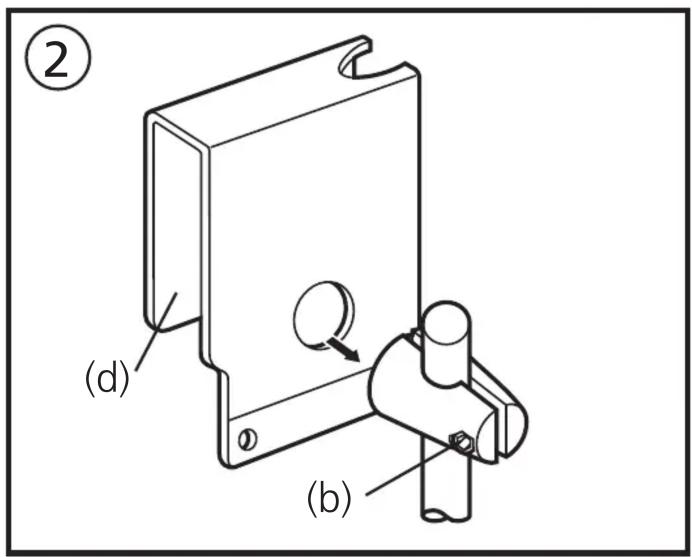

Fixer l'équerre de fixation (d) et ensuite visser la vis (b) de façon que l'équerre puisse toujours être tournée.

(3) (b)

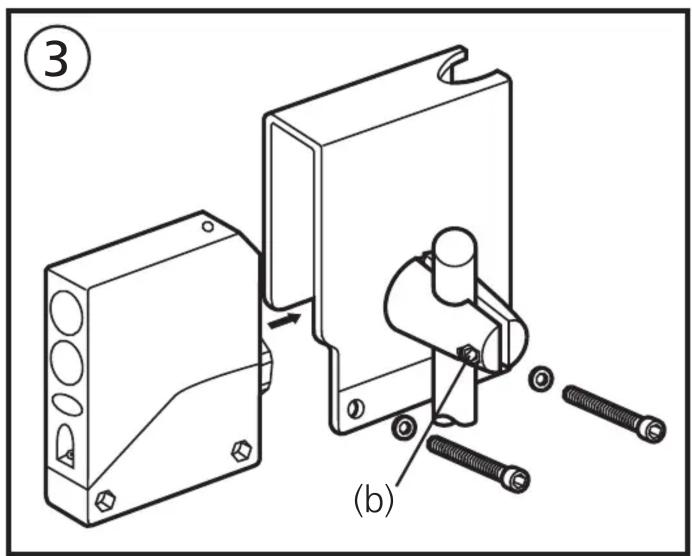

Serrer la vis définitivement après avoir monté et aligné la cellule.
