AC2463 - Module électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module électronique AS-interface
Marque	IFM
Modèle	AC2463
Version AS-interface	2.1
Profil	S-0.1.E
Nombre maximal de modules par maître	31
Plage d'adresses	1 à 31 (adresse par défaut : 0 pour esclave 1, 31 pour esclave 2)
Adressage	Via unité d'adressage AC1144 (cordon E70123 ou E70211) ou infrarouge
Alimentation	Supply class 2 selon cULus (tension AS-i standard)
Connexions entrées	Prise M12, 4 entrées (D0-D3) sur prises I-1/2, I-2, I-3/4, I-4
Affichage LED	LED 1 jaune : entrée commutée ; LED 2 verte : alimentation AS-i OK ; LED 3 rouge allumée : erreur communication ; LED 3 rouge clignotante : défaut périphérie ; LED 4 : récepteur infrarouge
Indice de protection	IP67 (avec bouchons sur prises non utilisées)
Montage	Surface plane, vissage de la partie inférieure puis supérieure, vis fournies
Entretien	Aucun entretien nécessaire ; en cas de défaut, remplacer les deux parties du module
Réparabilité	Non réparable, remplacement du module complet
Sécurité	Mettre l'installation hors tension avant montage ; mise à la terre possible via ressorts intégrés
Accessoires inclus	Bouchons pour prises non utilisées
Accessoires optionnels	Cordon d'adressage E70123 ou E70211, gaine thermorétractable E70113 pour terminaison
Fonctions principales	Module esclave AS-interface pour raccordement de capteurs avec communication de données et diagnostic

FOIRE AUX QUESTIONS - AC2463 IFM

Comment adresser le module AC2463 ?

L'adressage peut se faire avec l'unité d'adressage AC1144 via le cordon E70123 ou E70211, ou par infrarouge. Pour l'adressage infrarouge, désactivez la communication AS-i en débranchant le maître, puis alimentez les esclaves avec le bloc d'alimentation AS-i. Utilisez le cordon infrarouge E70211.

Quelles sont les LED de l'AC2463 et que signifient-elles ?

LED 1 jaune : entrée commutée ; LED 2 verte : alimentation AS-i OK ; LED 3 rouge allumée : erreur de communication (ex. adresse 0) ; LED 3 rouge clignotante : défaut périphérie (ex. surcharge capteur) ; LED 4 : récepteur infrarouge.

Quelle est l'adresse par défaut du module AC2463 ?

À la livraison, l'adresse est 0 pour le premier esclave et 31 pour le second esclave (le module comporte deux esclaves). Vous devez attribuer des adresses libres entre 1 et 31.

Comment monter le module AC2463 ?

Mettez l'installation hors tension. Choisissez une surface plane pour que le dessous du module soit en contact total. Vissez la partie inférieure, insérez le câble standard AS-i en respectant le guide profilé, puis mettez la partie supérieure et serrez les vis fournies. Vissez également la partie supérieure sur la surface de montage.

Que faire en cas de défaut du module ?

Le fonctionnement ne nécessite aucun entretien. En cas de défaut, remplacez toujours la partie supérieure et la partie inférieure du module.

Quel indice de protection offre le module AC2463 ?

L'indice de protection IP67 est garanti si vous couvrez les prises non utilisées avec les bouchons fournis.

Comment raccorder les entrées sur l'AC2463 ?

Les entrées sont sur des prises M12. Le brochage est : broche 1 pour L+ (alimentation capteur), broche 3 pour L- (alimentation capteur), broche 4 pour bit de données, broche 5 pour terre fonctionnelle. Les entrées sont numérotées D0 à D3. Consultez le tableau de raccordement dans la notice.

Le module AC2463 est-il compatible avec un maître AS-i version 2.0 ?

Oui, mais si un esclave V2.0 est remplacé sur un maître V2.1, l'esclave doit être adressé manuellement et le réseau AS-i doit être pré-sélectionné de nouveau sur le maître.

Comment protéger les extrémités des câbles plats en terminaison ?

Si le module est en terminaison de faisceau, protégez les extrémités des câbles plats avec une gaine thermorétractable (référence E70113).

Puis-je mettre le module à la terre ?

Oui, vous pouvez mettre le module à la terre par les ressorts intégrés dans les trous de montage (repère 1* dans la notice).

MODE D'EMPLOI AC2463 IFM

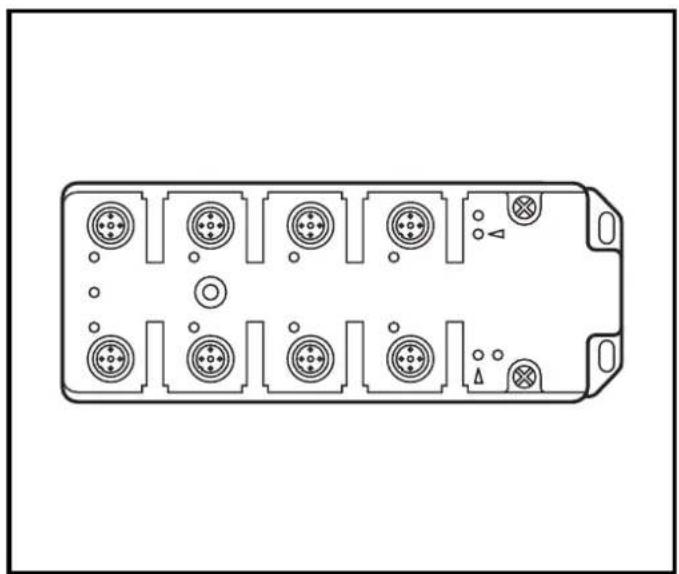

ASinterface

AC2463

Fonctionnement et caractéristiques

• Nombre maximal de modules par maître : 31
• version AS-interface 2.1
• profil S-0.1. E

Adresseage

Affecter une adresse libre entre 1 et 31. À la livraison, l'adresse est 0 pour l'esclave 1 et 31 pour l'esclave 2.

Adressage avec l'unité d'adressage AC1144

Le module peut être adressé par le cordon d'adressage E70123 ou E70211.

Adresseur infrarouge

Le module AS-i offre également l'option d'adressage infrarouge par l'unité d'adressage AC1144.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Pour ce faire, débrancher le maître.

Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.

Lorsque les blocs d'alimentation AS-i SL d'ifm sont utilisés, la communication peut être désactivée par un connecteur sur le bloc d'alimentation.

Lorsqu'un esclave selon la spécification V2.0 est remplacé sur un maître selon la spécification V2.1, l'esclave doit être adressé manuellement. Après le montage de l'esclave, le réseau AS-i doit être pré-sélectionné de nouveau sur le maître.

Raccordement des broches entrées

entrées

1-1/2

1-3/4

prise M12 broche

alimentation capteur L+

alimentation capteur L-

Terre fonctionnelle 5

Bit de données	D0 D1 D2 D3
entrée	1	2		3	4
prise	I-1/2	I-1/2	I-2	I-3/4	I-3/4	I-4
broche	4	2	4	4	2	4

Raccordement électrique

Tension d'alimentation "supply class 2" selon cULus.

Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

• LED 1 jaune: entrée commutées • LED 2 verte: alimentation AS-i o. k. • LED 3 rouge allumée: erreur de communication AS-i, l'esclave ne participe pas à l'échange "normal" des données, par ex. adresse d'esclave 0 • LED 3 rouge clignote: défaut périphérie, par ex. alimentation capteur en surcharge ou en court-circuit • LED 4: récepteur infrarouge

La surcharge et le court-circuit de l'alimentation des entrées sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut périphérique" dans le registre d'états.

Entretien

Le fonctionnement du module ne nécessite aucun entretien.

En cas de défaut : remplacer toujours la partie supérieure et la partie inférieure du module.

Montage

Mettre l'installation hors tension avant le montage.

Choisir une surface de montage plane afin que le dessous du module soit entièrement en contact.

1. Visser la partie inférieure sur la surface de montage (trous de montage, vis de montage non fournies).
2. Insérer le câble standard AS-i (jaune). Assurer le bon positionnement des câbles dans le guide profilé.
3. Mettre la partie supérieure sur la partie inférieure et serrer les vis ② (vis fournies).
4. Visser la partie supérieure sur la surface de montage (trou de montage ③, vis non fournie).

Si le module est raccordé en terminaison de faisceau, les extrémités des câbles plats devront être protégées par une gaine thermorétractable (no de commande E70113).

Couvrir les prises non utilisées avec les bouchons fournis afin de garantir la protection IP67.

Si nécessaire, vous pouvez mettre le module à la terre par les ressorts intégrés aux trous de montage (1*).

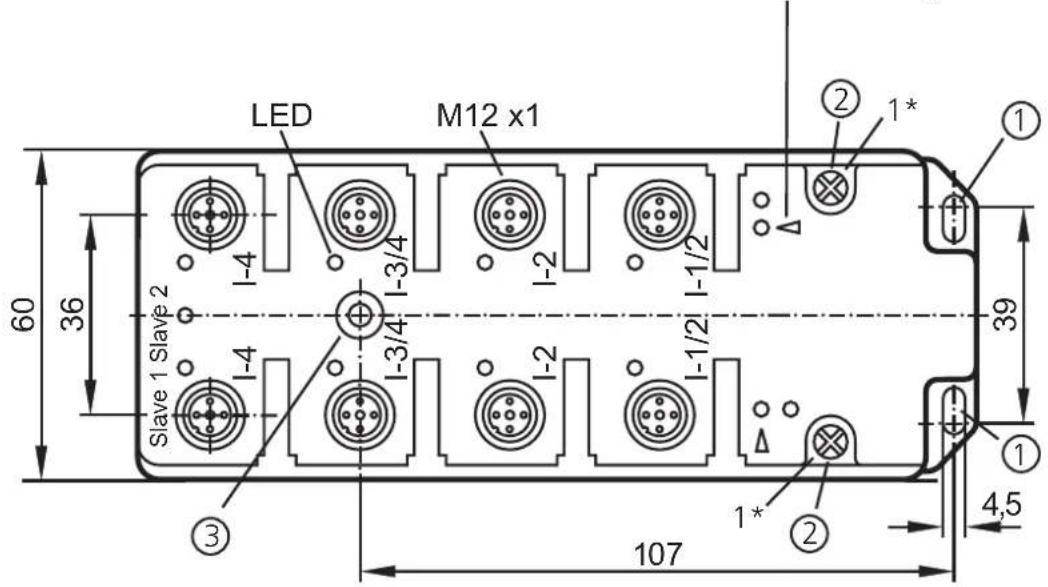

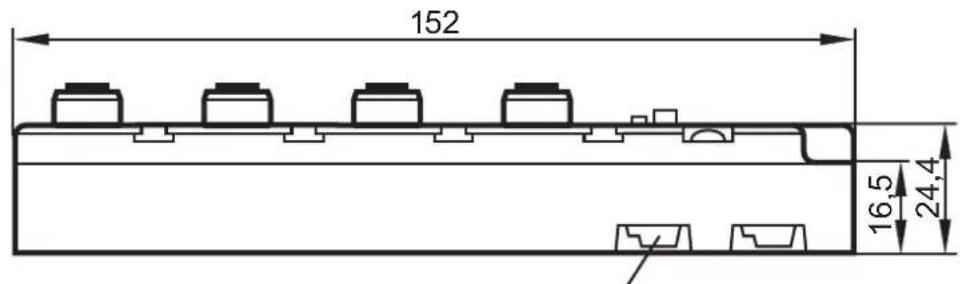

Données techniques

Vous pouvez télécharger la fiche technique à l'adresse internet www.ifm-electronic.com si besoin.

AS-i tension d'alimentation

IR-Adapter

fixation cordon d'adressage infrarouge

1* Erdungsfedern earth springs ressorts de mise à la terre
