AC2801 - Module électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module électronique AS-i
Modèle	AC2801
Marque	IFM
Profil AS-i	S 7.0
Nombre max. de modules par maître	31
Consommation totale	≤ 280 mA par module
Courant de sortie par voie	2,5 A
Courant de sortie par module	6 A
Alimentation	AS-i : 18...30 V DC ; sorties : 24 V DC / 240 V AC
Nombre d'entrées	4 (capteurs)
Nombre de sorties	4 (actionneurs)
Fonction chien de garde	Oui, 40 ms
Dimensions (H x L x P)	45 mm x 135 mm x 26,5 mm
Poids	Environ 150 g
Montage	Sur rail 35 mm ou fixation directe
Raccordement	Bornes Combicon
Indicateurs LED	Alimentation AS-i (vert), entrées/sorties (jaune)
Adressage	Manuel ou automatique via contrôleur AS-i ifm
Température de fonctionnement	0...60 °C
Indice de protection	IP20
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Installation dans des zones électriques fermées ; couper l'alimentation avant raccordement

FOIRE AUX QUESTIONS - AC2801 IFM

Comment adresser le module AC2801 ?

L'adressage peut être effectué manuellement à l'aide d'un module d'adressage (bornes A+ et A-) ou automatiquement via un contrôleur AS-i ifm (fonction MULTIPLE AUTO ADDRESS). Retirez le shunt d'adressage pour attribuer une adresse entre 1 et 31. L'adresse usine est 0.

Que signifient les LED sur le module ?

La LED verte indique que l'alimentation AS-i est OK. La LED jaune indique qu'une entrée ou une sortie est commutée.

Quelle est la consommation électrique du module ?

La consommation totale est ≤ 280 mA par module. Le courant de sortie est de 2,5 A par voie et 6 A par module.

Puis-je raccorder des actionneurs en 240 V AC ?

Oui, les sorties supportent une tension jusqu'à 240 V AC. Assurez-vous de respecter les calibres : 4 × 1,5 A ou 2 × 2,5 A max.

Comment monter le module AC2801 ?

Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage. Assurez une libre circulation de l'air pour la dissipation thermique. De préférence, installez-le verticalement.

Que faire si la communication AS-i est perdue ?

La fonction chien de garde met automatiquement les 4 sorties hors tension après 40 ms de coupure de communication avec le maître. Vérifiez le câblage et l'adressage.

Le module est-il compatible avec d'autres marques de maîtres AS-i ?

Le module AC2801 suit le profil S 7.0, il est compatible avec tout maître AS-i respectant ce profil. Pour l'adressage automatique, un contrôleur ifm est recommandé.

Quels types de capteurs puis-je raccorder ?

Les entrées sont conçues pour des capteurs de commutation (I1 à I4). L'alimentation des capteurs se fait via le réseau AS-i (bornes I+ / I-) en 18-30 V DC.

Comment réinitialiser le module aux réglages d'usine ?

La réinitialisation se fait en réaffectant l'adresse 0. Remettez le shunt d'adressage en place et utilisez le module d'adressage ou le logiciel AS-i.

Le module AC2801 peut-il être utilisé en extérieur ?

Non, l'indice de protection est IP20. Il est prévu pour une installation dans des zones électriques fermées et sèches.

MODE D'EMPLOI AC2801 IFM

LISTED

IND. CONT. EQ.

92CA

AS-i Modul

AS-i module

Module AS-i

AC2801, AC2802,

AC2803, AC2808

Fonctionnement et caractéristiques

• profil AS-i: S 7.0
• Nombre maximal de modules par maître : 31
• Fonction chien de garde : Si le raccordement avec le maître est interrompu pendant plus de 40ms, les 4 sorties sont mises hors tension
• Consommation totale: ≤ 280mA par module
• Courant de sortie: 2,5A par voie, 6A par module
• raccordement des capteurs/actionneurs via Combicon
• Ce module est prévu uniquement pour l'installation dans des zones électriques fermées

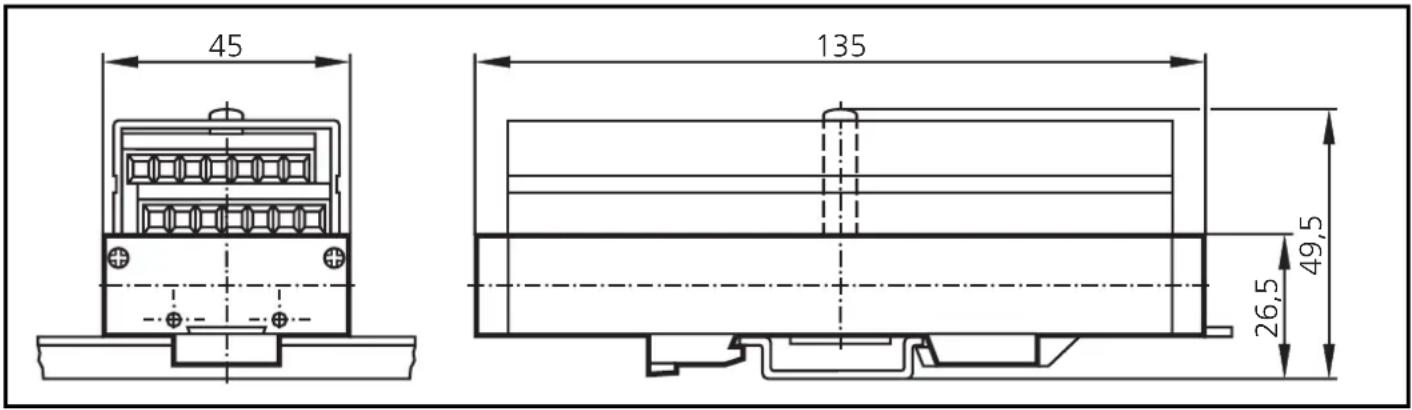

Montage

45 135 26,5 49,5

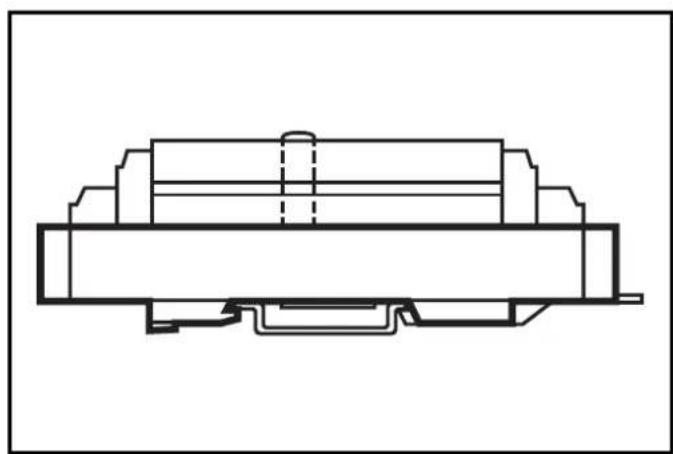

Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage.

Assurez une adéquate dissipation de la chaleur (permettre une libre circulation de l'air). Montez le module dans une position verticale si possible.

Raccordement électrique

Mettez les circuits d'alimentation des actionneurs hors tension ! Raccordez les capteurs et actionneurs sur les bornes.

Entrées: Alimentation capteur via le réseau AS-i (bornes I+I-): 18... 30V DC (Ne pas raccorder les entrées et le potentiel externe)

Sorties:

I+: alimentation capteur +24V

I-: alimentation capteur +0V

I1... I4: entrée de commutation capteurs 1... 4

L1: alimentation externe + ou phase pour AC

O4-O3, O2, O1: alimentation externe + ou phase pour AC

N: alimentation externe - ou fil neutre pour AC

01... 04: sorties de commutation actionneurs 1... 4

LEDs 1: indication commutation entrées capteurs

LED 2: indication d'alimentation AS-i

LEDs 3: indication de commutation des sorties actionneurs

Raccordement

AC2801	1 potentiel, bornes
AC2803	1 potentiel, Combicon
AC2802	3 potentiels, bornes à vis
AC2808	3 potentiels, Combicon

Adresseage

Affectez une adresse entre 1 et 31. Lors de la livraison, l'adresse est 0.

A Adressage avec le module d'adressage

Raccordez le module d'adressage avec les bornes A+ et A-. Retirez le shunt d'adressage et affectez l'adresse souhaitée.

B Adressage automatique avec le contrôleur AS-i ifm

Tous les esclaves présents doivent être présélectionnés. Raccordez le module sur le contrôleur (fonction MULTIPLE AUTO ADDRESS = activée). Retirez le shunt d'adressage, l'adresse la plus basse libre est utilisée.

Adressage automatique de plusieurs modules : Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc. Les modules sont adressés dans l'ordre croissant. Adressage via le logiciel AS-i.

Adressage via le logiciel AS-i

Raccordez le module et affectez l'adresse souhaitée.

Attention: Si vous adressez plusieurs modules, seulement un module avec l'adresse 0 peut être présent sur le faisceau AS-i. De ce fait, tous les shunts d'adressage doivent d'abord être insérés.

Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc.

Le shunt d'adressage reste retiré, sinon aucune communication avec le maître n'est possible.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED :

• LED verte : alimentation AS-i o. k. • LED jaune : entrée/sortie est commutée

I/O Relay modules (AC2801, AC2802, AC2803, AC2808)

Input Rating	Output Rating
31.6V DC280mA	24V DC, 240V AC,4x1.5A or 2x2.5A20-30V DC, 200mA
