Produkttyp	AS-i-Elektronikmodul
Modell	AC2801
Marke	IFM
AS-i-Profil	S 7.0
Max. Anzahl Module pro Master	31
Gesamtstromaufnahme	≤ 280 mA pro Modul
Ausgangsstrom pro Kanal	2,5 A
Ausgangsstrom pro Modul	6 A
Spannungsversorgung	AS-i: 18...30 V DC; Ausgänge: 24 V DC / 240 V AC
Anzahl Eingänge	4 (Sensoren)
Anzahl Ausgänge	4 (Aktoren)
Watchdog-Funktion	Ja, 40 ms
Abmessungen (H x B x T)	45 mm x 135 mm x 26,5 mm
Gewicht	Ca. 150 g
Montage	Auf 35 mm Tragschiene oder direkte Befestigung
Anschluss	Combicon-Klemmen
LED-Anzeigen	AS-i-Spannungsversorgung (grün), Ein-/Ausgänge (gelb)
Adressierung	Manuell oder automatisch über ifm AS-i-Controller
Betriebstemperatur	0...60 °C
Schutzart	IP20
Wartung und Reinigung	Mit einem trockenen Tuch entstauben; keine Lösungsmittel verwenden
Sicherheit	Installation in geschlossenen elektrischen Bereichen; vor dem Anschließen die Spannungsversorgung abschalten

Häufig gestellte Fragen - AC2801 IFM

Wie wird das Modul AC2801 adressiert?

Die Adressierung kann manuell mit einem Adressiermodul (Klemmen A+ und A-) oder automatisch über einen ifm AS-i-Controller (Funktion MULTIPLE AUTO ADDRESS) erfolgen. Entfernen Sie den Adressiershunt, um eine Adresse zwischen 1 und 31 zuzuweisen. Die Werkseinstellung ist Adresse 0.

Was bedeuten die LEDs am Modul?

Die grüne LED zeigt an, dass die AS-i-Spannungsversorgung in Ordnung ist. Die gelbe LED zeigt an, dass ein Eingang oder Ausgang geschaltet ist.

Wie hoch ist die Stromaufnahme des Moduls?

Die Gesamtstromaufnahme beträgt ≤ 280 mA pro Modul. Der Ausgangsstrom beträgt 2,5 A pro Kanal und 6 A pro Modul.

Kann ich Aktoren mit 240 V AC anschließen?

Ja, die Ausgänge unterstützen Spannungen bis 240 V AC. Achten Sie darauf, die Nennströme einzuhalten: 4 × 1,5 A oder 2 × 2,5 A max.

Wie wird das Modul AC2801 montiert?

Montieren Sie das Modul auf einer 35 mm Tragschiene oder befestigen Sie es auf einer Montagevorrichtung. Sorgen Sie für eine freie Luftzirkulation zur Wärmeabfuhr. Vorzugsweise vertikal installieren.

Was tun, wenn die AS-i-Kommunikation verloren geht?

Die Watchdog-Funktion schaltet automatisch alle 4 Ausgänge nach 40 ms Kommunikationsunterbrechung mit dem Master ab. Überprüfen Sie die Verkabelung und Adressierung.

Ist das Modul mit anderen Marken von AS-i-Master kompatibel?

Das Modul AC2801 entspricht dem Profil S 7.0 und ist mit jedem AS-i-Master kompatibel, der dieses Profil unterstützt. Für die automatische Adressierung wird ein ifm-Controller empfohlen.

Welche Sensortypen kann ich anschließen?

Die Eingänge sind für Schaltsensoren ausgelegt (I1 bis I4). Die Sensorversorgung erfolgt über das AS-i-Netz (Klemmen I+ / I-) mit 18-30 V DC.

Wie setze ich das Modul auf Werkseinstellungen zurück?

Das Zurücksetzen erfolgt durch Zuweisen der Adresse 0. Setzen Sie den Adressiershunt zurück und verwenden Sie das Adressiermodul oder die AS-i-Software.

Kann das Modul AC2801 im Freien verwendet werden?

Nein, die Schutzart ist IP20. Es ist für die Installation in geschlossenen und trockenen elektrischen Bereichen vorgesehen.

BEDIENUNGSANLEITUNG AC2801 IFM

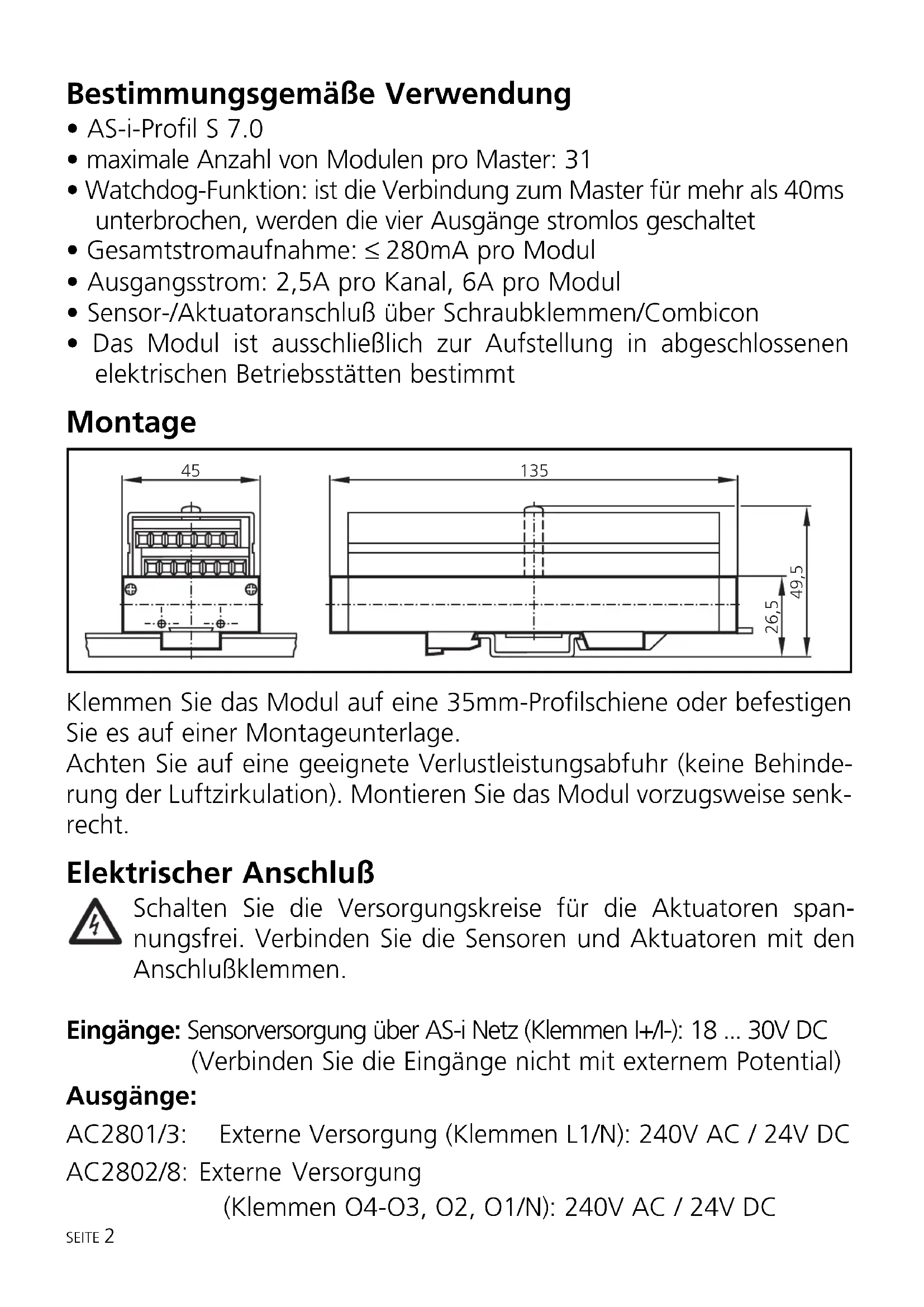

Bestimmungsgemäße Verwendung

• AS-i-Profil S 7.0
• maximale Anzahl von Modulen pro Master: 31
• Watchdog-Funktion: ist die Verbindung zum Master für mehr als 40ms unterbrochen, werden die vier Ausgänge stromlos geschaltet
  • Gesamtstromaufnahme: ≤ 280mA pro Modul
  • Ausgangsstrom: 2,5A pro Kanal, 6A pro Modul
• Sensor-/Aktuatoranschluß über Schraubklemmen/Combicon
• Das Modul ist ausschließlich zur Aufstellung in abgeschlossenen elektrischen Betriebsstätten bestimmt

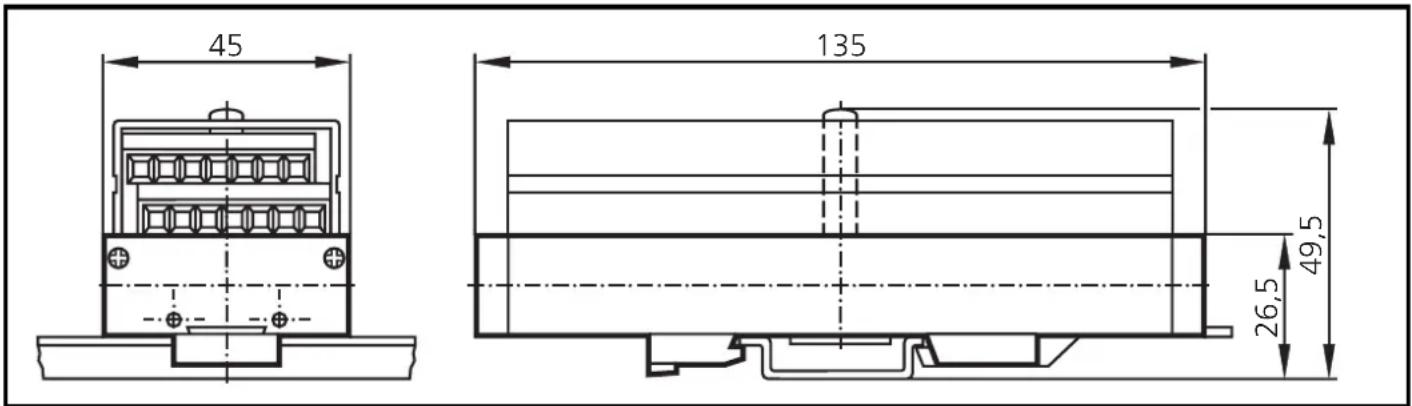

Montage

45 135 26,5 49,5

Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.

Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinderung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senkrecht.

Elektrischer Anschluß

Schalten Sie die Versorgungskreise für die Aktuatoren spannungsfrei. Verbinden Sie die Sensoren und Aktuatoren mit den Anschlußklemmen.

Eingänge: Sensorversorgung über AS-i Netz (Klemmen I+/I-): 18 ... 30V DC (Verbinden Sie die Eingänge nicht mit externem Potential)

Ausgänge:

AC2801/3: Externe Versorgung (Klemmen L1/N): 240V AC / 24V DC

AC2802/8: Externe Versorgung

(Klemmen O4-O3, O2, O1/N): 240V AC / 24V DC

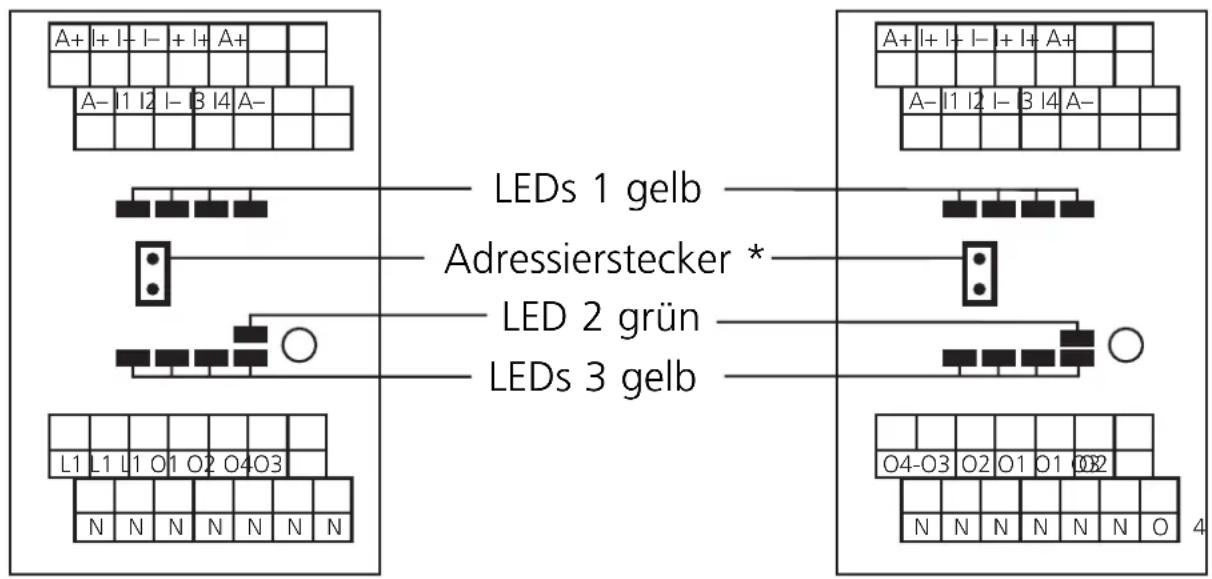

Klemmenbelegung

AC2801/AC2803
AC2802/AC2806/AC2808

A+ I+ I- I- + I+ A+ A- I1 I2 I- B I4 A- LEDs 1 gelb Adressierstecker * LED 2 grün LEDs 3 gelb L1 L1 L1 O1 O2 O4 O3 N N N N N N N O4-O3 O2 O1 O1 O2 N N N N N N O 4

* gezogen gesteckt

A+: AS-i +

A-: AS-i -

I+: Sensorversorgung +24V

I-: Sensorversorgung +0V

I1 ... I4: Schalteingang Sensor 1 ... 4

L1: externe Versorgung + bzw. Phase bei AC

O4-O3,O2,O1: externe Versorgung + bzw. Phase bei AC

N: externe Versorgung - bzw. Nullleiter bei AC

O1 ... O4: Schaltausgang Aktuator 1 ... 4

LEDs 1: Schaltzustandsanzeige Sensoreingänge

LED 2: Anzeige AS-i Spannung

LEDs 3: Schaltzustandsanzeige Aktuatorausgänge

Anschlüsse

AC2801	1 Potential, Schraubklemmen
AC2803	1 Potential, Combicon
AC2802	3 Potentiale, Schraubklemmen
AC2808	3 Potentiale, Combicon

Adressieren

Vergeben Sie eine Adresse zwischen 1 und 31; Auslieferadresse ist 0.

A Adressieren mit dem Adressiergerät

Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-. Ziehen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse.

B Automatisches Adressieren mit ifm AS-i Controller

Alle vorhandenen Slaves müssen projektiert sein. Verbinden Sie das Modul mit dem Controller (Funktion MULTIPLE AUTO ADDRESS = EIN). Ziehen Sie den Adressierstecker, die niedrigste freie Adresse wird belegt.

Automatisches Adressieren mehrerer Module:

Ziehen Sie beim ersten Modul den Adressierstecker, dann beim zweiten Modul usw. Die Module werden in aufsteigender Reihenfolge adressiert.

C Adressieren durch AS-i Software

Schließen Sie das Modul an und vergeben Sie die gewünschte Adresse.

Achtung: Adressieren Sie mehrere Module, darf jeweils nur ein Modul mit der Adresse 0 im AS-i Strang vorhanden sein. Dazu müssen zunächst alle Adressierstecker gesteckt sein.

Ziehen Sie den Stecker 1 beim ersten Modul und adressieren Sie es, ziehen Sie dann Stecker 2 beim zweiten Modul und adressieren es usw.

D Der Adressierstecker bleibt gezogen, da sonst keine Kommunikation mit dem Master erfolgen kann.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz o.k.
• LED gelb: Eingang/Ausgang geschaltet
