Caractéristiques techniques	Détecteur de gaz IFM KN0001
Type de gaz détecté	Gaz combustibles, gaz toxiques
Plage de détection	Variable selon le type de gaz
Alimentation	Alimentation secteur ou batterie
Signal d'alerte	Alerte visuelle et sonore
Utilisation	Installation dans des zones à risque de fuite de gaz
Maintenance	Vérification régulière de l'état de l'appareil et des capteurs
Réparation	Remplacement des capteurs en cas de défaillance
Sécurité	Conforme aux normes de sécurité en vigueur
Informations générales	Consulter le manuel d'utilisation pour les spécifications complètes

FOIRE AUX QUESTIONS - KN0001 IFM

Comment installer le détecteur de gaz IFM KN0001 ?

Pour installer le détecteur de gaz IFM KN0001, choisissez un emplacement bien ventilé, à environ 1,5 mètre du sol. Utilisez les vis fournies pour le fixer au mur, en vous assurant qu'il n'y a pas d'obstacles à proximité.

Que faire si le détecteur de gaz ne s'allume pas ?

Vérifiez que le détecteur est correctement alimenté. Assurez-vous que la source d'alimentation est fonctionnelle et que les câbles sont bien connectés. Si le problème persiste, remplacez les piles si votre modèle en utilise.

Comment savoir si le détecteur de gaz IFM KN0001 détecte du gaz ?

Le détecteur émettra un signal sonore et une lumière clignotante en cas de détection de gaz. Si cela se produit, évacuez immédiatement les lieux et appelez les services d'urgence.

Quelle est la durée de vie du détecteur de gaz IFM KN0001 ?

La durée de vie du détecteur de gaz IFM KN0001 est généralement de 5 à 7 ans, selon l'utilisation et l'entretien. Il est recommandé de le remplacer après cette période.

Comment entretenir le détecteur de gaz IFM KN0001 ?

Nettoyez régulièrement le détecteur avec un chiffon doux et sec. Évitez l'utilisation de produits chimiques agressifs. Testez le détecteur une fois par mois en appuyant sur le bouton de test.

Que faire si le détecteur de gaz émet un bip intermittent ?

Un bip intermittent indique généralement que les piles doivent être remplacées. Remplacez-les immédiatement. Si le problème persiste après le remplacement, vérifiez la connexion électrique ou contactez le support technique.

Le détecteur de gaz peut-il être utilisé à l'extérieur ?

Le détecteur de gaz IFM KN0001 est conçu principalement pour une utilisation en intérieur. Ne l'exposez pas à des conditions météorologiques extrêmes.

Où placer le détecteur de gaz dans ma maison ?

Placez le détecteur de gaz dans les zones où des fuites de gaz sont susceptibles de se produire, comme près des appareils à gaz, mais évitez les endroits humides comme les salles de bains.

MODE D'EMPLOI KN0001 IFM

• The SET function is also possible via the programming wire "CAL" (not for article KNM.../OF). The programming wire "CAL" is electrically connected with wire "N" to activate the function. Operation Check whether the unit functions properly. Indication by LEDs. PAGE 14Fonctionnement et caractéristiques Le détecteur de niveau capacitif contrôle les niveaux de liquides et de matières en vrac sèches dans des récipients. En fonction du réglage effectué et de la position de montage, le détecteur donne un signal de commutation si le niveau actuel passe en dessous ou au dessus du niveau sélectionné. L'utilisateur peut effectuer le réglage en fonction de chaque applica- tion par les éléments Teach-In ou par le fil de programmation "CAL". Attention Tension électrique! Avant de travailler sur les installations électriques: mettre l'installation hors tension et protéger contre la remise sous tension! Ne pas utiliser comme com- posant de sécurité! L'installation doit être conforme aux normes et règle- ments en vigueur! La mise en service et la maintenance doivent être exécutées par un personnel qualifié! La connexion à la terre doit respecter les règlements en vigueur. Raccordement électrique Mettre l’installation hors tension avant le raccordement. Raccor- dement selon les indications de l’étiquette. Montage PAGE 15 élément Teach-In “Mode” élément Teach-In “Set“ LED jaune,état de commutation LED rouge, indication de défauts face active boîtier fileté LED verte, modeA cause de son principe physique les caractéristiques d'un détecteur capacitif (sensibilité fluide, compensation d'humidité etc.) dépendent fortement de la position de montage. Par conséquent, on ne peut pro- fiter des avantages techniques du réglage automatique qu'offre cet appareil, que si le montage de l'appareil est correctement effectué. Réglage Le détecteur est réglé via 2 élé- ments Teach-In (fonctions *SET et MODE). Si vous approchez de la zone mar- quée avec un objet métallique (p.ex. tournevis), l'élément Teach-In considéré est activé. Si vous éloignez ensuite l'objet de cette zone, l'élément Teach-In considéré est désactivé. Dans le texte ci-dessous, "l'actionnement" signifie que l'élément Teach-In est activé et ensuite désactivé en appro- chant de la zone marquée sans spécifications concernant la durée.

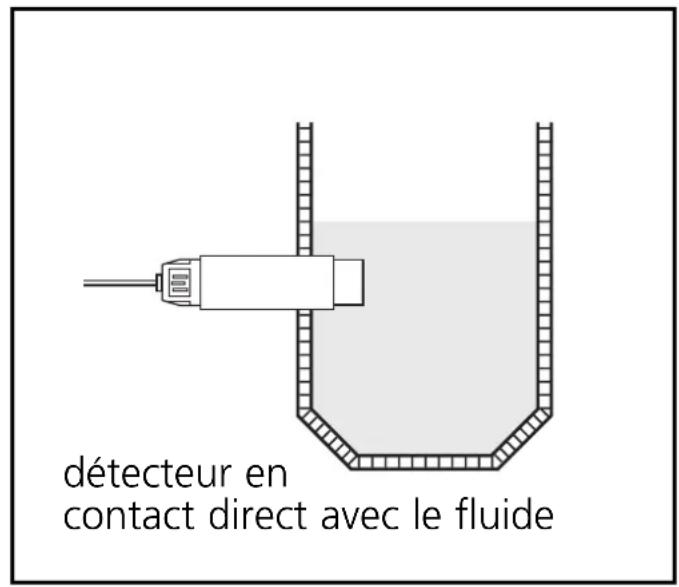

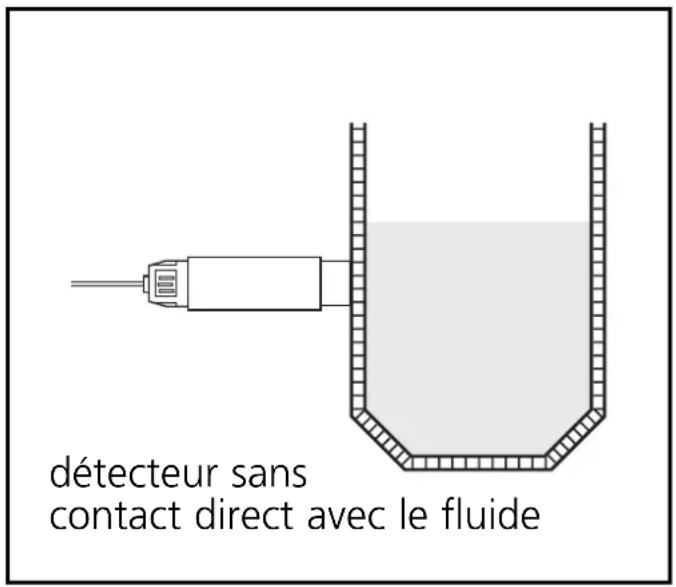

• La fonction SET est également possible via le fil de programmation "CAL" (sauf pour la version KNM.../OF). Pour activer la fonction, le fil "CAL" doit être raccordé électriquement avec le fil "N". PAGE 16 détecteur sans contact direct avec le fluide détecteur en contact direct avec le fluideLe détecteur possède un microprocesseur qui permet un réglage opti- mum sur le fluide. Cette procédure peut être effectuée aussi souvent que souhaité. Les valeurs réglées sont mémorisées dans une mémoire non-volatile (EEPROM) et ne sont pas perdues même en cas de coupu- re de tension permanente. A tout moment, la valeur pour l'état vide, la valeur pour l'état plein ainsi que la fonction de sortie (normalement fermé ou normalement ouvert) sont mémorisées. Pour contrôler l'état de fonctionnement normal, le détecteur a une fonction supplémentaire "zone de fonctionnement non sûr", qui informe l'utilisateur si le signal interne du détecteur approche le seuil de commutation même avant que celui-ci soit vraiment atteint. Dans ce cas, la LED rouge clignote lentement. Pour un fonctionnement sûr cela ne peut être le cas que temporairement, c'est-à-dire près du seuil de commutation. Important: Cette fonction n'est pas un message d'erreur indiquant un défaut du détecteur. Mais au contraire, c'est une aide préventive à la maintenan- ce. Une dérive du seuil de commutation du détecteur causée par un fort encrassement peut ainsi être détectée avant de créer un mauvais fonctionnement sur l'installation permettant ainsi de procéder à un nettoyage du capteur. Il est également possible d'effectuer un nouveau réglage vide qui tiendra compte de l'encrassement résiduel sur le détecteur. Cette fonction permet également de comparer l'efficacité de diffé- rentes positions de montage. Programmation Le "mode de fonctionnement" est le mode où les fonctions normales du détecteur sont actives. De plus, les réglages suivants peuvent être effectués sur le détecteur:

• ajustement du seuil de commutation par réglage sur l'état vide et l'état plein (mode de réglage)

• réglage de la fonction de sortie en normalement fermé ou norma- lement ouvert (mode OES)

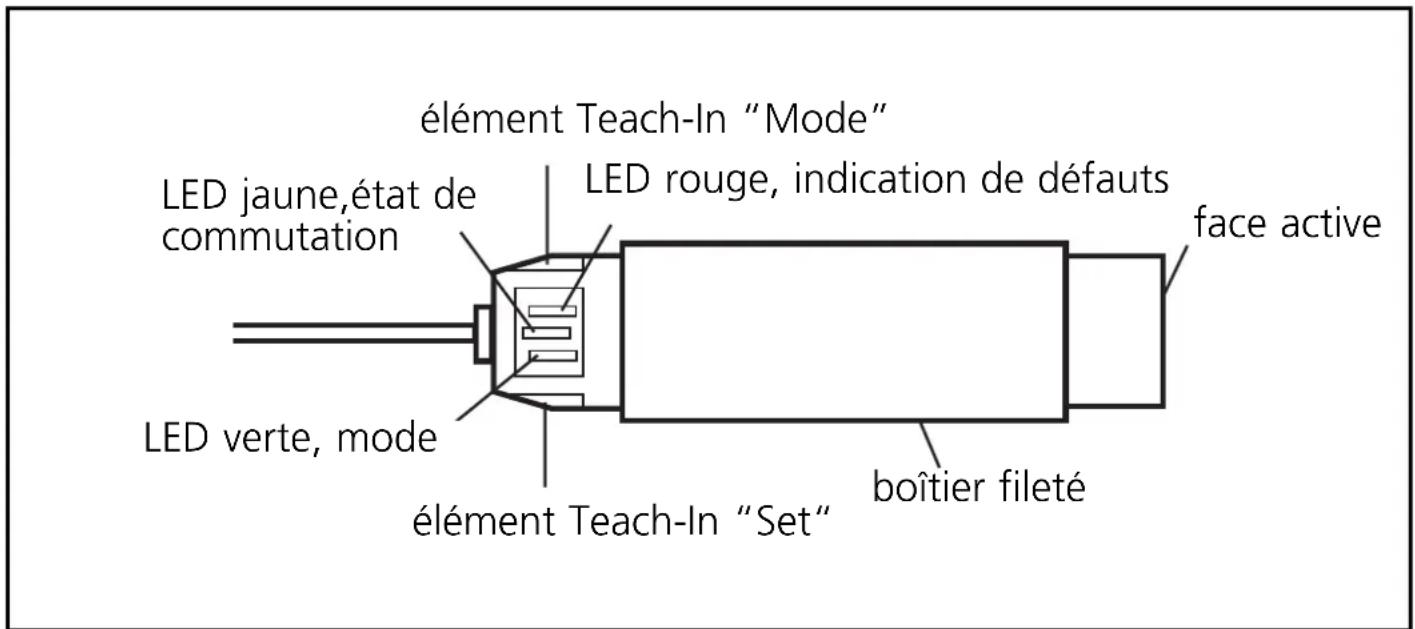

• blocage électronique pour éviter des manipulations non-intention- nelles (mode verrouillage) PAGE 17Fonctions affichage, aperçu LED Etat Affichage LED verte mode de fonctionnement éteinte mode réglage vide clignote lentement (1Hz) mode réglage plein clignote rapidement (2Hz) mode OES clignote lentement (1Hz) mode verrouillage éteinte LED jaune sortie non commutée éteinte sortie commutée allumée mode OES, normalement fermé clignote lentement (1Hz), ensemble avec la LED verte LED rouge zone de travail non sûre clignote lentement (1 Hz) message d'erreur clignote rapidement (2Hz)

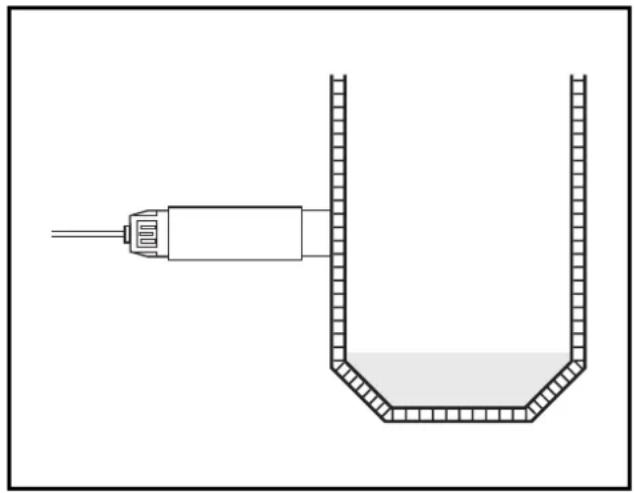

• réglage vide (mode de réglage) S'assurer que le fluide à détecter ne se trouve pas dans la zone de détection du détecteur. Activer l'élément *Teach-In "SET" pour max. 5 s. La LED verte clignote lentement. En désactivant l'élément, la valeur mesurée pour l'état vide est mémorisée. Le détecteur repasse en mode de fonctionnement. Note: Lors du réglage sur l'état vide, le détecteur intègre automatiquement une valeur mesurée possible pour l'état plein. Si une valeur a été mesurée pour l'état plein avant, cette valeur est effacée. La valeur mesurée intégrée est calculée sur la base de la valeur mesurée pour l'é- tat vide plus une distance de signal déterminée à l'usine. Dans des conditions normales un fonctionnement sûr est garanti même sans réglage sur l'état plein.

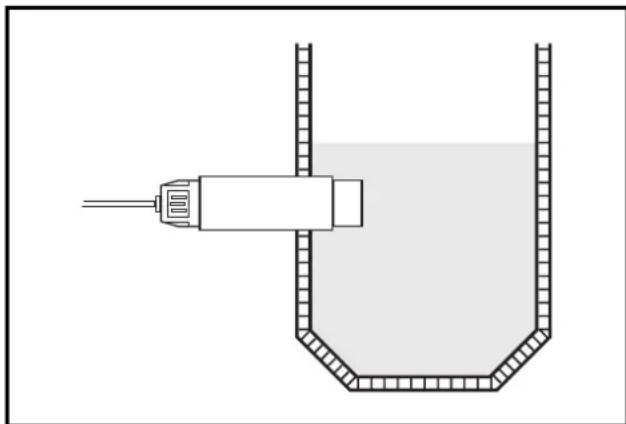

• réglage plein (mode de réglage) S'assurer que le fluide à détecter se trouve dans la zone de détection du détecteur. Activer l'élément *Teach-In "SET" entre min. 5 s et max. 10 s. D'abord, la LED verte clignote lentement puis après env. 5 s rapidement.En PAGE 18PAGE 19 désactivant l'élément, la valeur mesurée pour l'état plein est mémo- risée. Le détecteur repasse en mode de fonctionnement. Vous pouvez répéter le réglage plein aussi souvent que souhaité. La valeur mesurée de l'état vide mémorisée auparavant reste inchangée par le réglage sur l'état plein. Cette fonction permet une adaptation optima- le si par exemple différentes fluides passent dans le même réservoir. Note: Le réglage sur l'état plein n'est pas absolument nécessaire pour le fonc- tionnement du détecteur, il est cependant recommandé. Sur la base de la combinaison réglage vide/plein, le microprocesseur interne peut déterminer la position optimale des seuils de commutation entre les deux états. Si vous effectuez le réglage sur l'état vide et plein, une fia- bilité maximale pour votre application est garantie.

• La fonction SET est également possible via le fil de programmation "CAL" (sauf pour la version KNM.../OF). Pour activer la fonction, le fil "CAL" doit être raccordé électriquement avec le fil "N". Messages d'erreur: Si le réglage sur l'état vide/plein n'est pas possible, la LED rouge cligno- te rapidement (env. 2 Hz) après l'essai de réglage. Pour effacer ce message d'erreur, actionner un élément Teach-In (n'im- porte lequel) une fois ou mettre l'installation hors tension brièvement. Les valeurs de réglage mémorisées avec succès restent inchangées. Raisons possibles pour un message d'erreur:

• la différence de signal entre l'état vide et l'état plein est trop faible (p.ex. réglage sur l'état vide et l'état plein sans le changement de niveau nécessaire)

• le changement de signal entre l'état vide et l'état plein est effectué dans le mauvais ordre (p.ex. réglage de l'état vide en état plein et ensuite le réglage de l'état plein en état vide)• réglage sur l'état vide hors de la zone de fonctionnement (p.ex. réglage sur l'état vide si le détecteur est en contact direct avec un fluide relié à la terre électriquement, avec la face du détecteur immergée dans l'eau)

• erreur électronique ou endommagement de l'appareil au niveau de la zone de détection

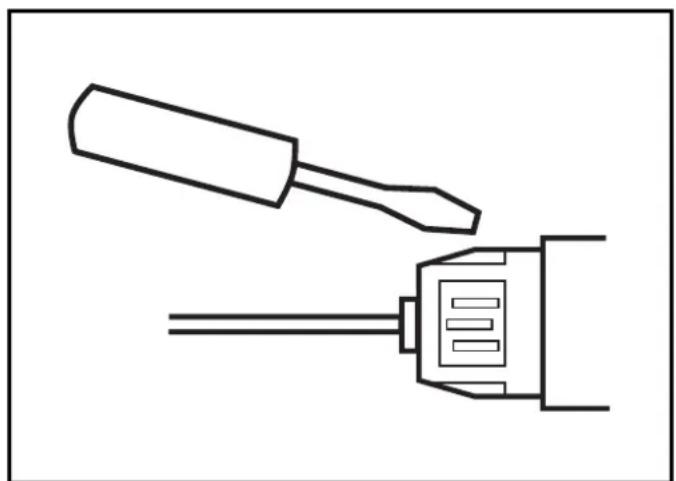

• erreur interne (peut seulement être effacée en mettant l'installation hors tension brièvement, reset hardware) Réglage normalement fermé/ouvert (mode OES) La sortie de commutation de l'appareil peut être utilisée comme contact normalement ouvert ou normalement fermé. Pour sélectionner la fonc- tion, l'appareil doit d'abord passer au mode OES. Activation du mode OES: Activer les deux éléments Teach-In "SET" et "MODE" simultanément pendant au moins 5 s (avec deux tournevis ou des objets métalliques similaires). L'appareil affiche la fonction de sortie actuelle (normalement ouvert ou normalement fermé). Normalement ouvert: seule la LED verte clignote lentement Normalement fermé: les LED verte et jaune clignotent simultanément Par l'actionnement de l'élément Teach-In "SET", vous pouvez changer de fonction de sortie aussi souvent que désiré. Désactivation du mode OES: Il existe plusieurs manières de retourner du mode OES au mode de fonc- tionnement.

• Actionner de nouveau l'élément Teach-In "MODE" lors du mode OES

• Si aucun bouton n'est appuyé pendant 30 s après l'activation du mode OES, l'appareil repasse automatiquement en mode de fonc- tionnement sans changer les valeurs.

• Si l'élément Teach-In "SET" a déjà été actionné et aucun bouton n'est appuyé pendant 30 s, l'appareil repasse automatiquement en mode de fonctionnement et mémorise la dernière fonction de sortie réglée (normalement fermé ou normalement ouvert). Sans valider la valeur changée par un nouvel appui sur "Mode", le nouveau réglage n'est pas mémorisé. PAGE 20Verrouiller/déverrouiller le blocage électronique (mode de verrouillage) Activer l'élément Teach-In "SET" pendant au moins 10 s. Si ce process est lancé en état déverrouillé, la LED commence d'abord à clignoter lentement, ensuite plus rapidement. Après 10 s, toutes les LED s'éteignent. Si l'élément *Teach-In "SET" est ensuite désactivé l'appareil est verrouillé et toutes les fonctions de réglage sont blo- quées. L'appareil repasse en mode de fonctionnement. Si ce process est lancé en état verrouillé, la LED ne réagit pas au début pour ne pas indiquer une fonction cachée. Après 10 s, toutes les LED s'éteignent (si l'appareil se trouve actuellement dans un mode de fonc- tionnement où aucune LED n'est allumée ou clignote, la LED verte cli- gnote 1 fois brièvement pour signaler quand le temps de 10 s est dépassé). Si l'élément *Teach-In "SET" est ensuite désactivé, l'appareil est déverrouillé et toutes les fonctions de réglage peuvent être uti- lisées. L'appareil repasse en mode de fonctionnement.

• La fonction SET est également possible via le fil de programmation "CAL" (sauf pour la version KNM.../OF). Pour activer la fonction, le fil "CAL" doit être raccordé électriquement avec le fil "N". Fonctionnement Vérifier le bon fonctionnement de l’appareil. Indication par LED. PAGE 21
