Type de produit	Détecteur inductif NAMUR
Modèle	NF5029
Marque	IFM
Catégorie ATEX	II 1G / 2G / 1D
Mode de protection	Ex ia IIC / IIB / IIIC
Classe de température	T5 ou T6 selon modèle
Température ambiante	-20 °C à +80 °C
Tension maximale (Ui)	15 V
Courant maximal (Ii)	50 mA
Puissance maximale (Pi)	120 mW
Inductance interne (Li)	340 μH (pour NF5029, câble 2 m)
Capacité interne (Ci)	140 nF (pour NF5029, câble 2 m)
Longueur de câble standard	2 m (suroptimisé)
Alimentation	Via circuit certifié sécurité intrinsèque
Fonctions principales	Détection d'objets métalliques en zones explosibles
Maintenance	Aucune réparation possible ; contacter le fabricant en cas de défaut
Nettoyage	Éviter charges statiques ; protéger le câble
Sécurité	Certifié PTB 01 ATEX 2191 et BVS 04 ATEX E153
Pièces détachées	Non disponibles
Réparabilité	Non réparable par l'utilisateur
Informations générales	Notice d'utilisation incluse ; téléchargement PDF gratuit

FOIRE AUX QUESTIONS - NF5029 IFM

Quel est le type de détecteur NF5029 IFM ?

Le NF5029 est un détecteur inductif NAMUR conçu pour une utilisation dans les zones à risque d'explosion (ATEX).

Dans quelles zones ATEX peut-on utiliser le NF5029 ?

Il est certifié pour les zones II 1G (gaz), II 2G (gaz) et II 1D (poussières), avec des modes de protection Ex ia IIC, IIB ou IIIC.

Quelle est la tension d'alimentation maximale ?

La tension maximale (Ui) est de 15 V, le courant maximal (Ii) de 50 mA et la puissance maximale (Pi) de 120 mW.

Comment raccorder le détecteur NF5029 ?

Le raccordement doit se faire uniquement à des circuits ou amplificateurs d'évaluation certifiés en sécurité intrinsèque respectant les valeurs Ui, Ii et Pi.

Quelle est la longueur de câble standard ?

Le câble surmoulé fait 2 mètres de longueur. Pour des longueurs supérieures, ajoutez 0,9 μH et 140 pF par mètre.

Peut-on réparer le détecteur NF5029 ?

Non, aucune réparation n'est possible. En cas de défaut, il faut contacter le fabricant IFM.

Quelles sont les précautions d'installation ?

Évitez les charges statiques sur les parties plastiques et câbles. Protégez l'appareil contre les chocs. Ne montez pas le détecteur dans les parois séparant zone 0 et zone 1.

Quelle est la température ambiante admissible ?

Selon la classe de température, elle est comprise entre -20 °C et +80 °C (T5 ou T6).

Le NF5029 est-il adapté à la détection de gaz ?

Non, il s'agit d'un détecteur inductif destiné à détecter des objets métalliques, pas des gaz. La catégorisation 'détecteur de gaz' est erronée.

Où trouver la notice complète du NF5029 ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

MODE D'EMPLOI NF5029 IFM

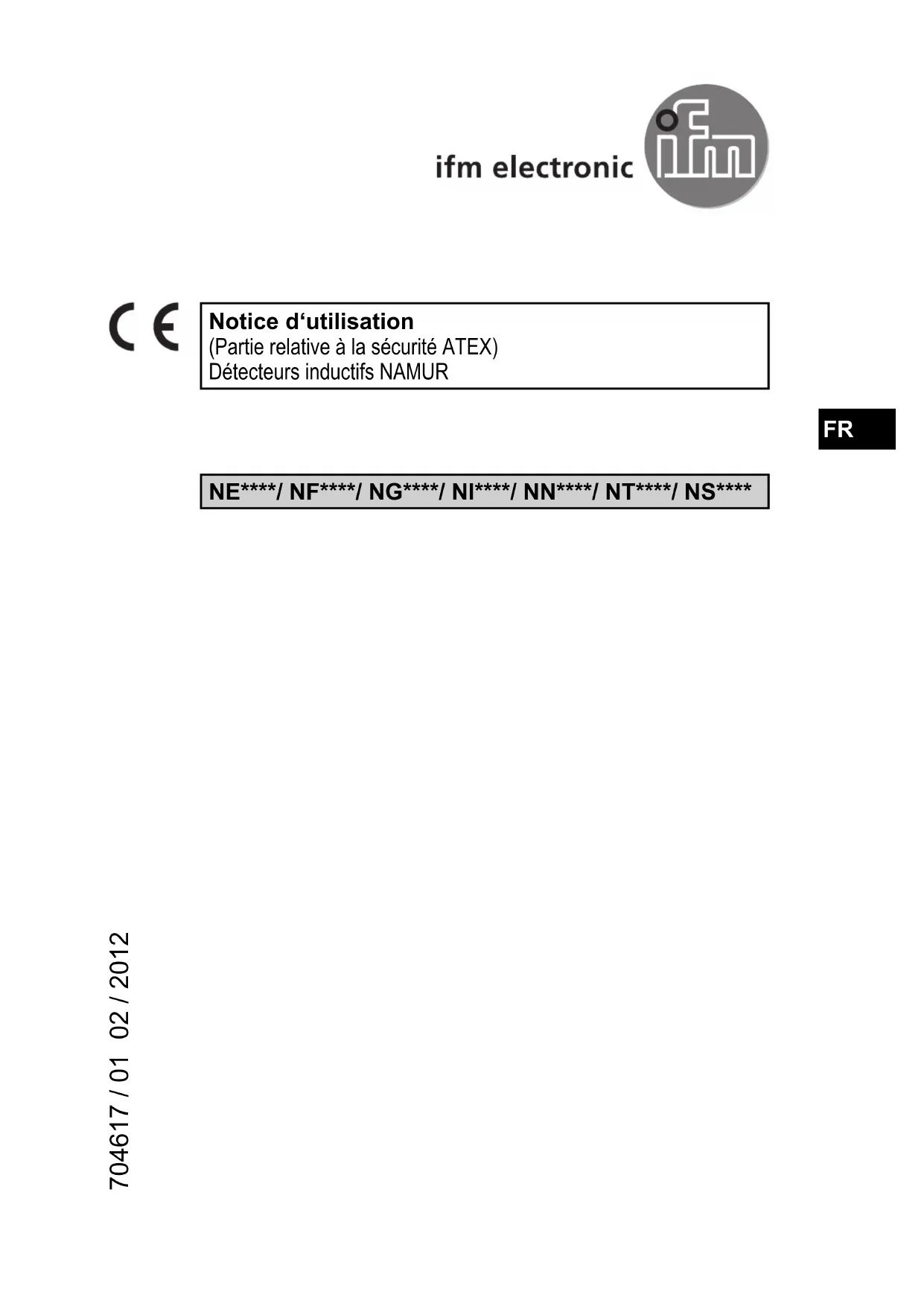

Notice d'utilisation

(Partie relative à la sécurité ATEX)

Détecteurs inductifs NAMUR

NE****/ NF****/ NG****/ NI****/ NN****/ NT****/ NS****

Fonctionnement et caractéristiques

- Emploi dans les zones à risque d'explosion selon la classification

II 1G / 2G (Groupe II, catégorie 1G / 2G, appareils pour l'atmosphère gazeuse).

Les exigences des normes EN 60079-0:2009, EN 60079-11:2012,

EN 60079-26:2007+Corr 2009 sont remplies.

Certificat d'examen CE de type

PTB 01 ATEX 2191

- Emploi dans les zones à risque d'explosion selon la classification

II 1D (Groupe II, catégorie 1D, appareils pour l'atmosphère poussiéreuse).

Les exigences des normes EN60079-0:2009 et EN60079-11:2012 sont remplies.

Certificat d'examen CE de type

BVS 04 ATEX E153

- Emploi dans les zones à risque d'explosion selon la classification / tableau 1a :

Boîtier Groupe Catégorie			Mode de protection	Groupe d'explosion	Classe de températures	Ta en °C
NT****NE****NF****	II 1G	Ex ia IIC / IIB T6 -20...70
NT****NE****NF****	II 1G	Ex ia IIC / IIB T5 -20...80
NG****NI****NN****NS****	II 1G	Ex ia IIB T6 -20...70
NG****NI****NN****NS****	II 1G	Ex ia IIB T5 -20...80
NG****NI****NN****NS****	II 2G	Ex ia IIC T6 -20...70
Boîtier G	Groupe Catégorie		Mode de protection	Groupe d'explosion	Classe de températures	Ta en °C
NG****NI****NN****NS****	II 2G	Ex ia IIC T5	-20...80

tableau 2b :

Boîtier Groupe Catégorie		Mode de protection	Groupe d'explosion	Classe de températures	Ta en °C
NE****NF****NG****NI****NN****NS****NT****	II 1D Ex ia IIIC 90°C	-20...70
NE****NF****NG****NI****NN****NS****NT****	II 1D Ex ia IIIC 100°C	-20...80

• Marquage

II 1G Ex ia IIC T6 GaII 1D Ex ia IIIC T 90°C Da Ta -20...70 °C	BoîtierNT****, NE****, NF****
II 1G Ex ia IIC T5 GaII 1D Ex ia IIIC T 100°C Da Ta -20...80 °C	BoîtierNT****, NE****, NF****
II 1G Ex ia IIB T6 GaII 2G Ex ia IIC T6 GbII 1D Ex ia IIIC T 90°C Da Ta -20...70 °C	BoîtierNG****, NI****, NN****, NS****
II 1G Ex ia IIB T5 Ga	BoîtierNG****, NI****, NN****,NS****
II 2G Ex ia IIC T5 Gb
II 1D Ex ia IIIC T 100°C Da Ta -20...80 °C

Montage / mise en service

Les produits ne doivent être montés, raccordés et mis en service que par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zones à risque d'explosion.

Vérifier si la classification (voir „ Marquage „ ci-dessus et le marquage sur le produit) est appropriée pour l'application.

- Raccordement seulement aux circuits ou amplificateurs d'évaluation certifiés en sécurité intrinsèque qui ne dépassent pas les valeurs maximales suivantes des appareils :

$$ \mathrm{Ui} = 1 5 \mathrm{V}, \mathrm{Ii} = 5 0 \mathrm{mA}, \mathrm{Pi} = 1 2 0 \mathrm{mW} $$

- Température ambiante (Ta) admissible de l'application (par rapport à la puissance maximale admissible de 120 mW) :

Selon tableau 1A / 1B

- Inductance (Li) et capacité (Ci) effectives internes maximales :

Type	Inductance interne (totale) en μH	Capacité interne (totale) en nF
NE5001 70 80
NF5001 340 140
NF5002 340 140
NF5003 130 140
NF5004 130 140
NG5001 45 145
NG5002 45 145
NG5003 50 155
NG5004 50 155
NI5001 140 145
NI5002 140 145
NI5003 110 145
NI5004 110 145
NN5001 135 110
NN5002 135 110
NT5001 70 80
NS5002 110 80

Les valeurs s'appliquent aux câbles surmoulés d'une longueur de 2 m.

Version avec câble :

Pour les versions câble NE****, NF****, NG****, NI****, NN****, NT****, NS**** avec câble surmoulé > 2 m les valeurs suivantes s'ajoutent : 0,9 μH (Li) / 140 pF (Ci) par mètre de câble surmoulé.

Remarques sur l'installation / montage

• Respecter les règlements et dispositions nationaux.
• Eviter les charges statiques sur des produits en plastique et câbles.
• Protéger l'appareil et le câble contre la destruction.
• Les appareils ne sont pas appropriés pour le montage dans les parois séparant la zone 0 et la zone 1.
• Les règlements d'installation applicables doivent être respectés.
• Les parties métalliques du boîtier doivent être raccordées à un équipotentiel par un montage approprié.

Maintenance / réparation

Le produit ne doit pas être modifié, aucune réparation n'est possible. En cas de défaut contacter le fabricant.

Vous pouvez demander les fiches techniques ou les certificats d'examen CE de type au fabricant, si besoin est (voir la première page).
