SL5204 - Détecteur de gaz IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	SL5204
Type de produit	Détecteur de gaz (anémomètre)
Fonction principale	Surveillance de la vitesse de l'air
Sortie	Analogique 1…10 V
Plage de mesure	2 à 34 m/s (pour SL5204)
Alimentation	24 V DC (SELV/PELV selon EN 50178)
Raccordement électrique	4 fils : BN (L+), BK (+), WH (-), BU (L-)
LED indicateur	Verte (tension d'alimentation)
Temps de mise en service	Environ 90 s
Diamètre de perçage	24 mm
Profondeur d'installation	≥ 10 mm (min), ≥ 180 mm (max)
Distance de montage amont	≥ 5 x D (D = diamètre du tube)
Distance de montage aval	≥ 3 x D
Alignement	Flèche dans le sens d'écoulement, installation horizontale flèche vers le haut
Matériau	Non spécifié, estimation : plastique technique
Dimensions approximatives	80 x 80 x 50 mm (estimation)
Poids approximatif	200 g (estimation)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Installation par personnel qualifié, respect des normes électriques
Réparabilité	Contacter le fabricant ou un service agréé

FOIRE AUX QUESTIONS - SL5204 IFM

Quelle est la fonction du détecteur IFM SL5204 ?

Le SL5204 est un détecteur de gaz qui surveille la vitesse de l'air dans les conduits. Il fournit une sortie analogique 1…10 V proportionnelle à la vitesse.

Comment installer le SL5204 ?

Percez un trou de 24 mm, insérez l'appareil avec la bride de fixation. Respectez les distances amont (≥ 5xD) et aval (≥ 3xD). Alignez la flèche dans le sens d'écoulement.

Quel type de câblage est nécessaire ?

Raccordez les fils selon les couleurs : BN (L+), BK (+), WH (-), BU (L-). L'alimentation doit être SELV/PELV jusqu'à 60 V (typiquement 24 V DC).

Que signifie la LED verte ?

La LED verte indique que la tension d'alimentation est appliquée. Si elle ne s'allume pas, vérifiez l'alimentation.

Quelle est la plage de mesure du SL5204 ?

La plage de mesure est de 2 à 34 m/s. La sortie est linéaire de 1 V à 10 V dans cette plage (voir tableau dans la notice).

Combien de temps après la mise sous tension l'appareil est-il opérationnel ?

L'appareil est opérationnel environ 90 secondes après la mise sous tension.

Peut-on utiliser le SL5204 dans des conduits de petit diamètre ?

Oui, la profondeur d'installation minimale est de 10 mm pour les petits diamètres. Assurez-vous que la sonde dépasse d'au moins 10 mm dans le flux.

Comment nettoyer le détecteur ?

Nettoyez l'extérieur avec un chiffon doux et sec. N'utilisez pas de produits agressifs ou d'eau.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et le câblage. Si le problème persiste, contactez le service technique IFM ou un électricien qualifié.

Le SL5204 est-il adapté pour détecter des gaz spécifiques ?

Non, ce modèle est conçu pour mesurer la vitesse de l'air dans les conduits de ventilation. Il ne détecte pas la composition chimique des gaz.

MODE D'EMPLOI SL5204 IFM

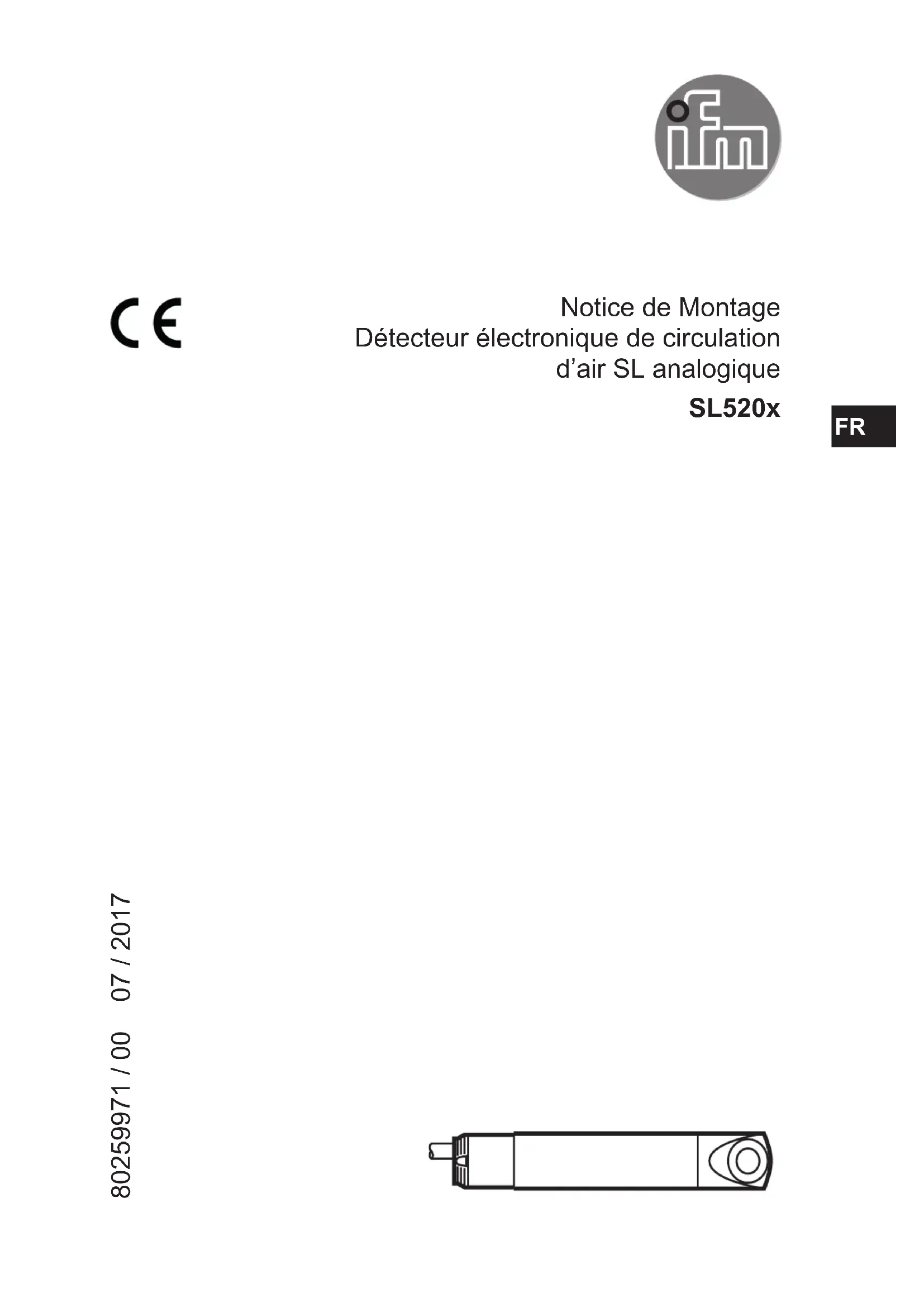

Notice de Montage Détecteur électronique de circulation d'air SL analogique

SL520x

FR

Contenu

1 Consignes de sécurité ....2
2 Fonctionnement et caractéristiques....2
3 Function....3
4 Installation....4

4.1 Profondeur d'installation 4
4.2 Alignment....4
4.3 Distances de montage....5

5 Raccordement électrique....5

6 Fonctionnement....5

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Fonctionnement et caractéristiques

L'anémomètre surveille la vitesse de l'air.

3 Function

L'appareil fournit un signal analogique qui est proportionnel à la vitesse du fluide. Dans l'étendue de mesure le signal analogique est à 1...10 V.

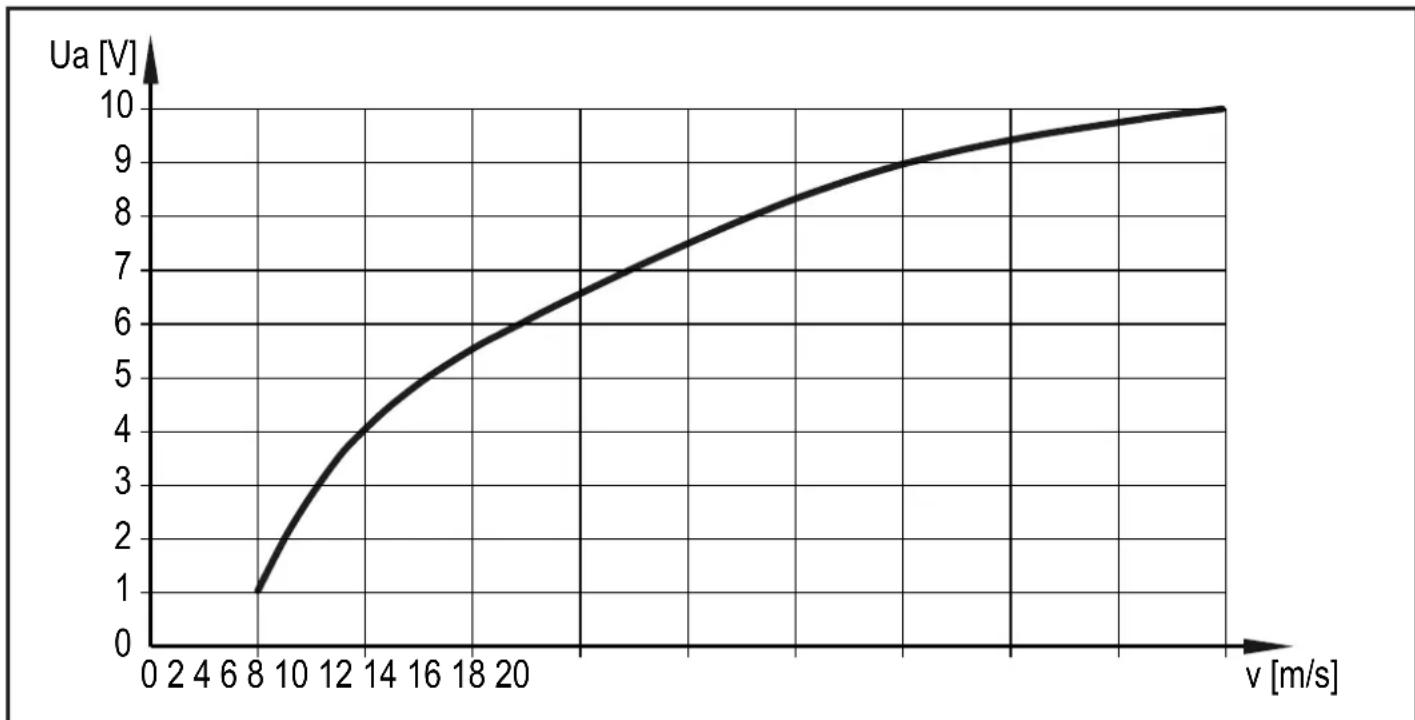

Figure 1: Caractéristiques de la sortie analogique de SL5201, SL5202

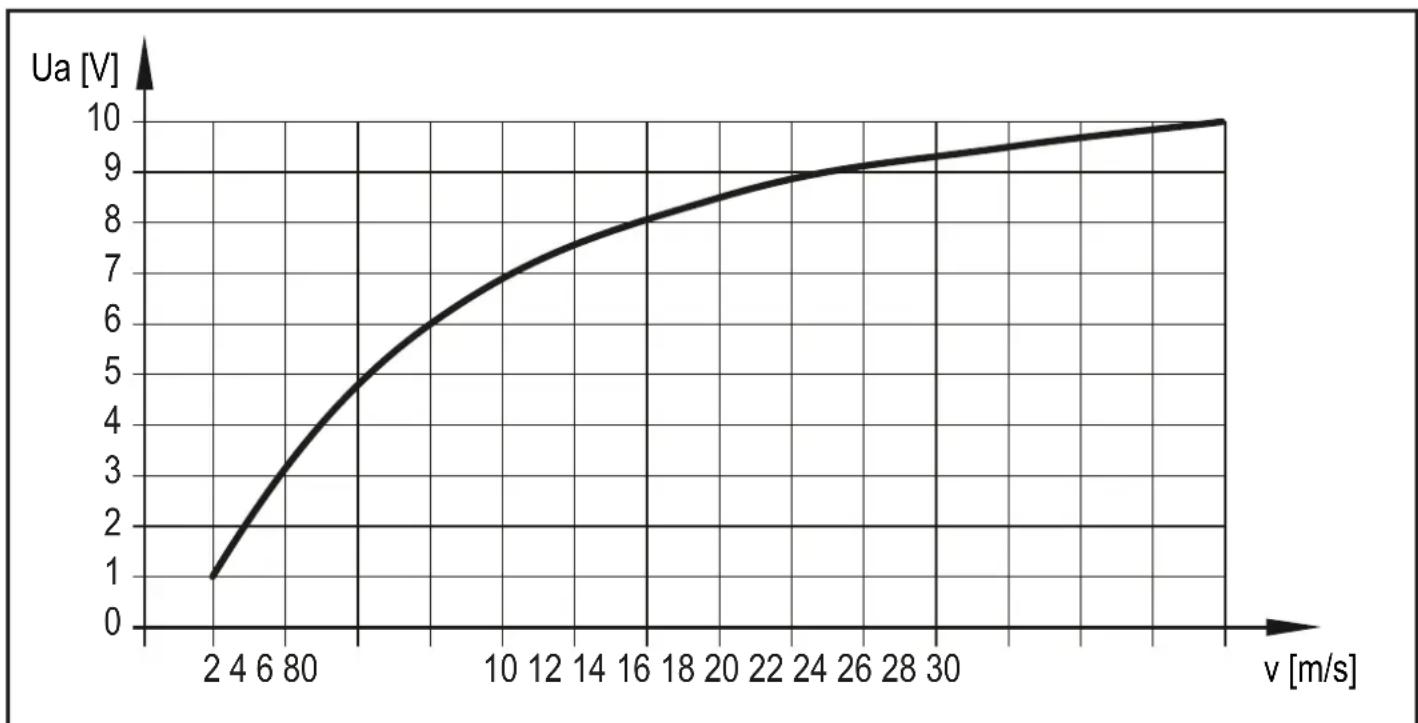

Figure 2: Caractéristiques de la sortie analogique de SL5204

Conditions de référence : tube de 4", longueur droite d'entrée de 1,5 m, température du fluide 20 °C, profondeur d'installation → 4.1.

4 Installation

▶ Installer le contrôleur de débit d'air à l'aide de la bride de fixation livrée. Diamètre du trou de fixation pour l'appareil: 24 mm.
▶ Si l'installation doit être étanche à l'air, employer le joint de garniture livré.

4.1 Profondeur d'installation

La profondeur d'installation est en fonction des dimensions de la canalisation:

1 ≥ 10 mm ≥ 180 mm

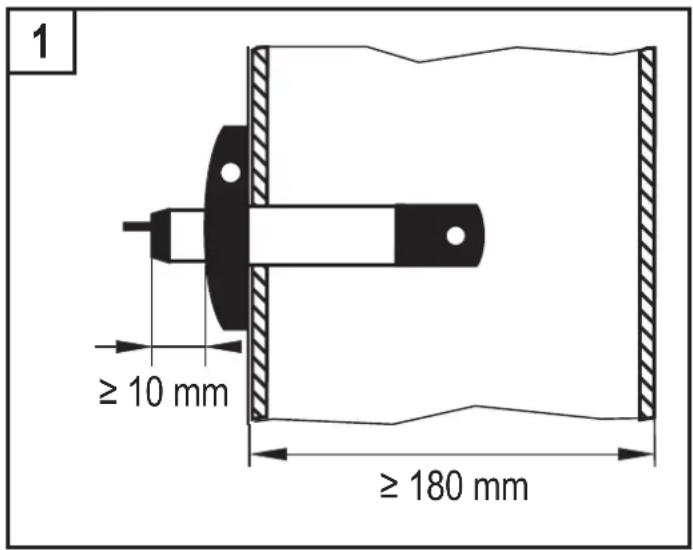

Figure 1 : profondeur d'installation maximum Diamètre du tube ou longueur du côté ≥ 180 mm.

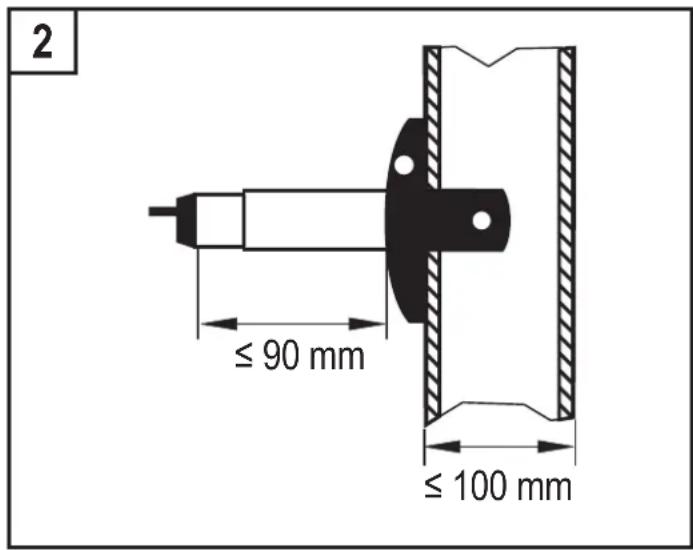

Figure 2 : profondeur d'installation minimum Diamètre du tube ou longueur du côté ≤ 100 mm.

4.2 Alignment

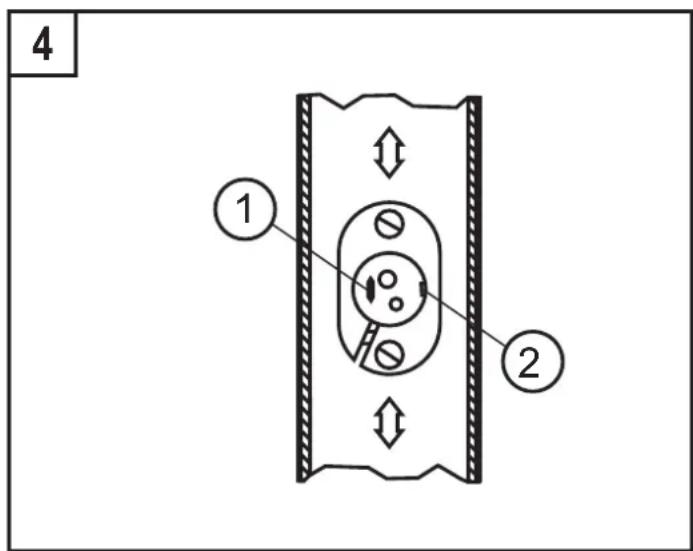

▶ Aligner l'appareil dans le débit d'air: La flèche (1) en relief de l'embout doit être orientée dans le sens de circulation (fig. 3 et 4).

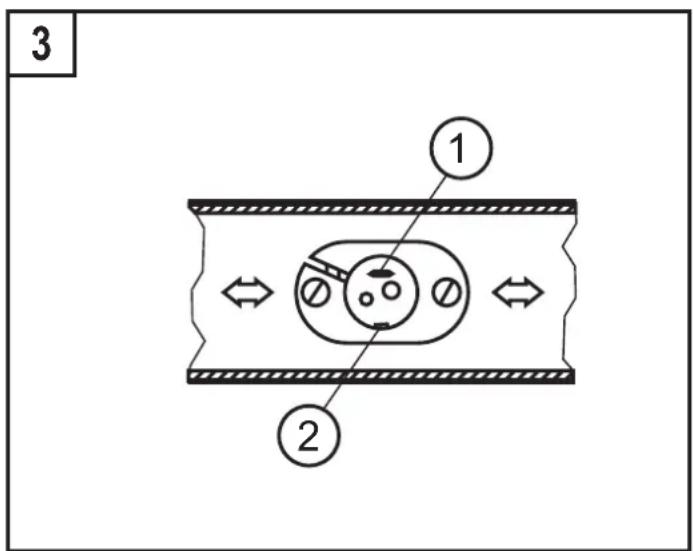

▶ Installation horizontale (fig. 3) : Flèche de marquage (1) doit être en haut.

3 1 2

1 : Marquage ; 2 : LED

4 ① ②

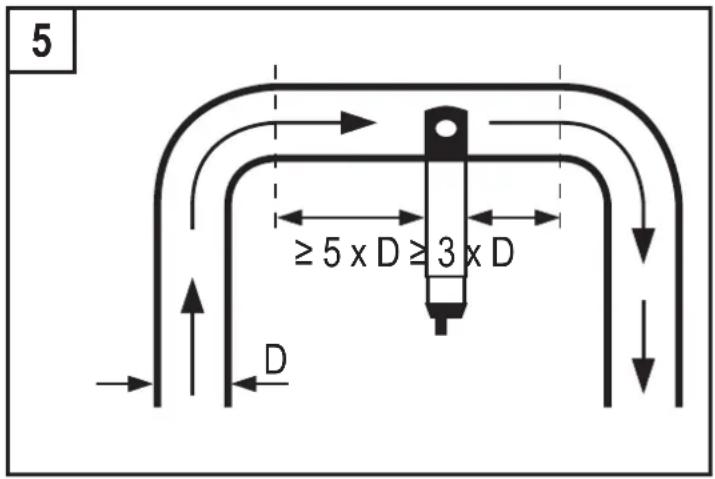

4.3 Distances de montage

Afin d'éviter un mauvais fonctionnement une distance minimum doit être respectée entre le contrôleur de débit d'air et les coudes, soupapes, etc.

5 ≥ 5 x D ≥ 3 x D D

5 Raccordement électrique

L'appareil ne doit être monté que par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Alimentation pour des appareils jusqu'à 60 V selon EN 50178, SELV, PELV.

▶ Mettre l'installation hors tension.

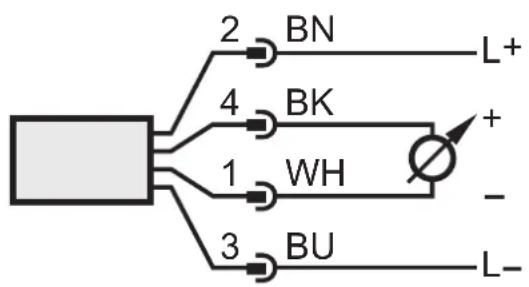

▶ Raccorder l'appareil comme suit :

BK: noir

BN: brun

BU: bleu

WH: blanc

Couleurs selon DIN EN 60947-5-2

6 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

La LED verte est allumée si la tension d'alimentation est appliquée.

L'appareil est operationnel env. 90 s après la mise sous tension.
