Type de produit	Module électronique AS-i (esclave)
Marque	IFM
Modèle	AC014A
Fonctions principales	Raccordement de 2 capteurs (2 fils ou PNP 3 fils) et 2 actionneurs (15-30 V DC) via réseau AS-i
Tension d'alimentation AS-i	26,5...31,6 V DC
Consommation	< 150 mA
Alimentation externe capteurs/actionneurs	24 V DC (15...30 V DC), selon TBTP
Courant de sortie total	100 mA
Courant par sortie (DC13)	1 A typ., max. 2 A par module
Nombre max. de modules par maître	31
Version AS-interface	2.1
Indicateurs LED	1 jaune (entrée/sortie), 1 verte (alimentation), 1 rouge (erreur communication), 1 rouge clignotant (défaut périphérie), 1 infrarouge (récepteur)
Adressage	Via unité d'adressage AC1144 ou infrarouge (cordon E70211)
Adresses possibles	1A à 31A
Paramètre P3 requis	1 (bit de sortie D3 = 0)
Protection	Détection de surcharge et court-circuit signalée via bit 'défaut de périphérie'
Sécurité	Utilisation en zones explosives possible (suivre instructions)
Entretien	Vérifier le bon fonctionnement et les LED

FOIRE AUX QUESTIONS - AC014A IFM

Quel est le rôle du module AC014A ?

Le module AC014A est un esclave AS-i qui permet de raccorder deux capteurs et deux actionneurs au maître AS-i. Il transmet les signaux et commandes via le réseau AS-interface.

Quelle tension d'alimentation est nécessaire ?

L'alimentation AS-i doit être de 26,5 à 31,6 V DC. Une alimentation externe séparée (24 V DC, 15-30 V DC) est requise pour les capteurs et actionneurs.

Comment adresser le module ?

L'adressage se fait avec l'unité d'adressage AC1144, soit par contact direct, soit par infrarouge via le cordon E70211. La communication AS-i doit être désactivée pendant l'adressage infrarouge.

Quelles sont les significations des LED ?

LED 1 jaune : entrée/sortie commutée ; LED verte : alimentation OK ; LED 2 rouge fixe : erreur de communication (ex. adresse 0) ; LED 2 rouge clignotant : défaut périphérie (surcharge/court-circuit) ; LED 3 : récepteur infrarouge.

Quel est le courant maximum par sortie ?

Chaque sortie peut fournir jusqu'à 1 A typique, avec un maximum de 2 A par module. Le courant total pour toutes les sorties est limité à 100 mA.

Peut-on utiliser ce module en zone explosive ?

Oui, mais il est impératif de suivre les instructions spécifiques de mise en service pour les zones explosives.

Quels types de capteurs sont compatibles ?

Le module accepte des capteurs 2 fils ou des capteurs PNP 3 fils. Les capteurs sont alimentés par le module (L+ et L- sur prise M12).

Comment détecter un défaut de périphérie ?

Un défaut (surcharge ou court-circuit) est signalé par la LED 2 rouge clignotante et transmis au maître AS-i via le bit interne 'défaut de périphérie' dans le registre d'états (AS-i version 2.1).

Quel est le nombre maximal de modules par maître ?

Jusqu'à 31 modules esclaves peuvent être connectés à un seul maître AS-i.

Que faire si la LED rouge est allumée fixe ?

Une LED rouge fixe indique une erreur de communication AS-i, souvent due à une adresse d'esclave 0 ou à un problème de connexion. Vérifiez l'adressage et les câbles.

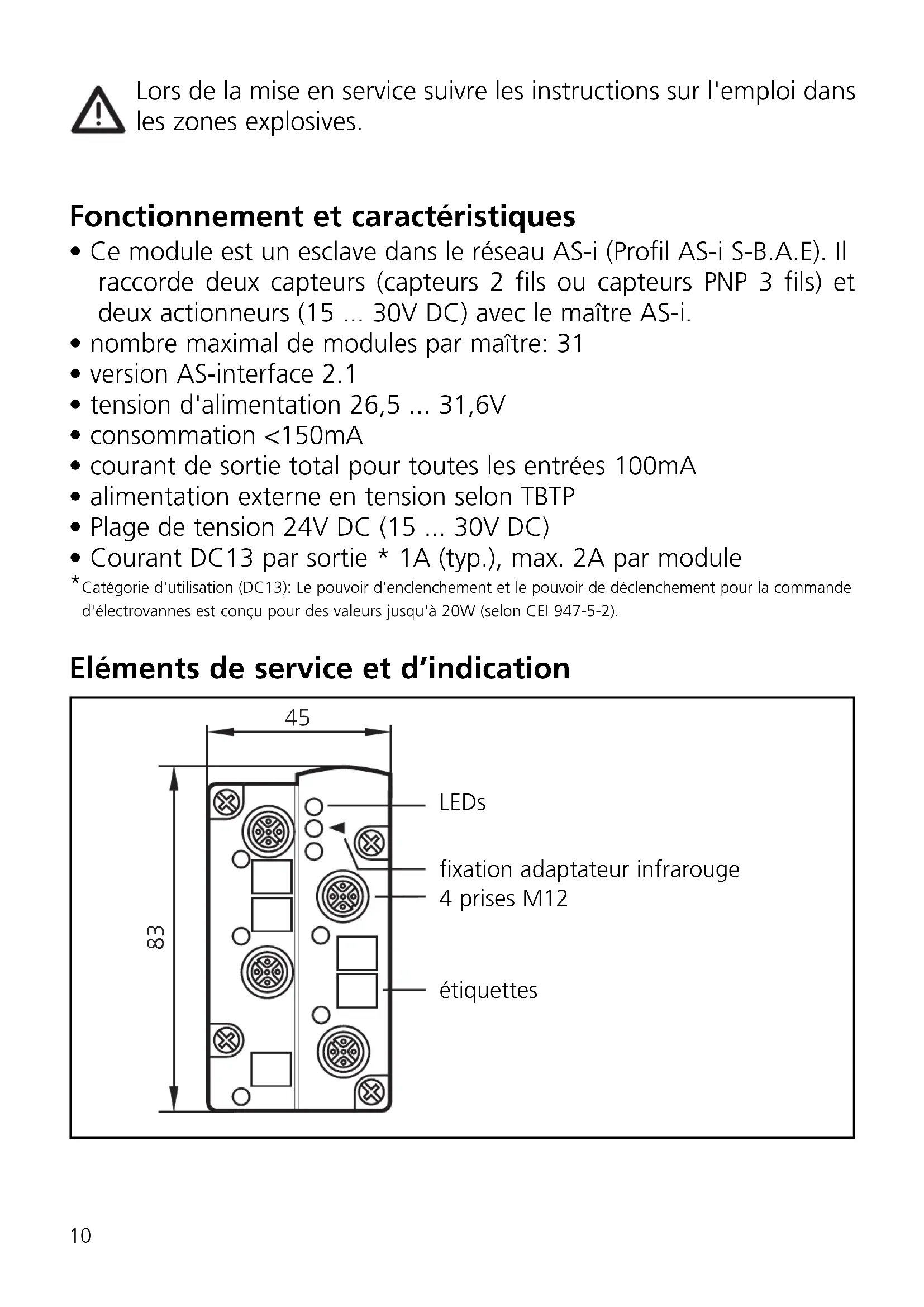

MODE D'EMPLOI AC014A IFM

ASinterface

AS-i Modul AS-i module Module AS-i AC014A

Lors de la mise en service, suivre les instructions sur l'emploi dans les zones explosives.

Fonctionnement et caractéristiques

• Ce module est un esclave dans le réseau AS-i (Profil AS-i S-B. A. E). Il raccorde deux capteurs (capteurs 2 fils ou capteurs PNP 3 fils) et deux actionneurs (15... 30V DC) avec le maître AS-i.
• Nombre maximal de modules par maître : 31
• version AS-interface 2.1 • tension d'alimentation 26,5... 31,6V • consommation <150mA
• courant de sortie total pour toutes les entrées 100mA
• alimentation externe en tension selon TBTP
• Plage de tension 24V DC (15... 30V DC)
• Courant DC13 par sortie * 1A (typ.), max. 2A par module

* Catégorie d'utilisation (DC13) : Le pouvoir d'enclenchement et le pouvoir de déclenchement pour la commande d'électrovannes est conçu pour des valeurs jusqu'à 20W (selon CEI 947-5-2).

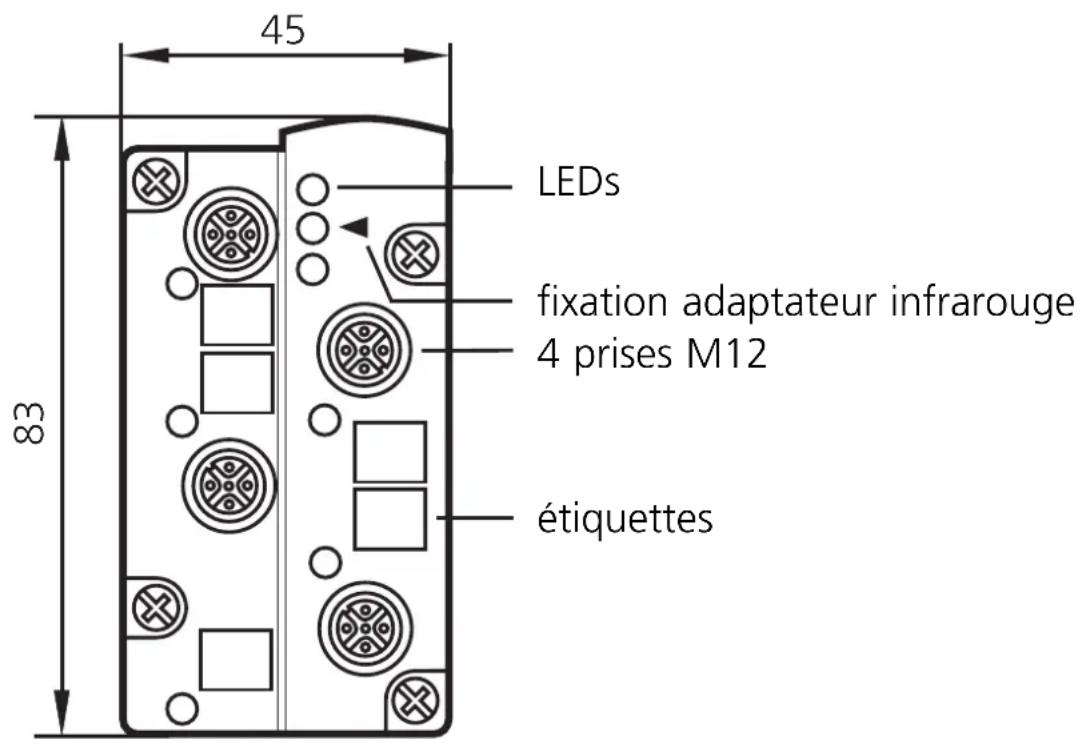

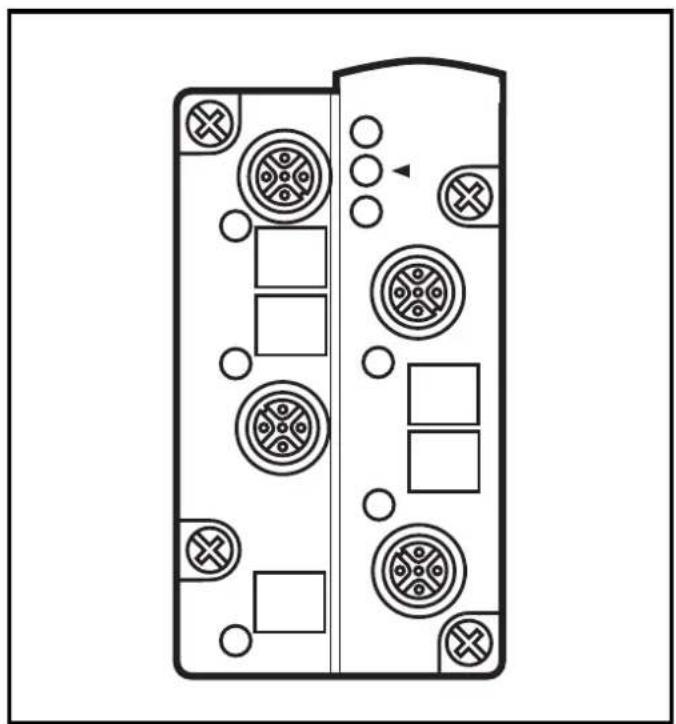

Éléments de service et d'indication

prise M12 broche
Tension externe -	3
Sortie tout ou rien + 4
	5

prise M12 broche
alimentation capteur L+	1
alimentation capteur L-	3
	5

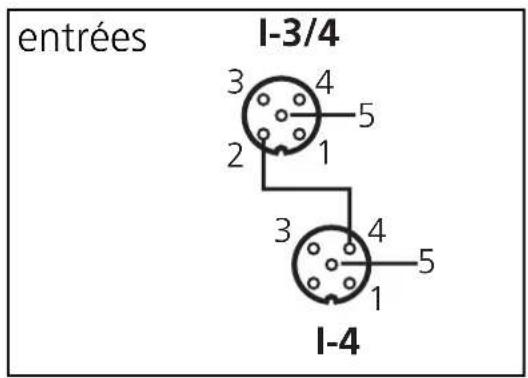

Bit de données	D0 D1 D2 D3
Entrée 1 2	3 4
Prise — —	I-3/4 I-3/4 I-4
Broche — —	4	2	4

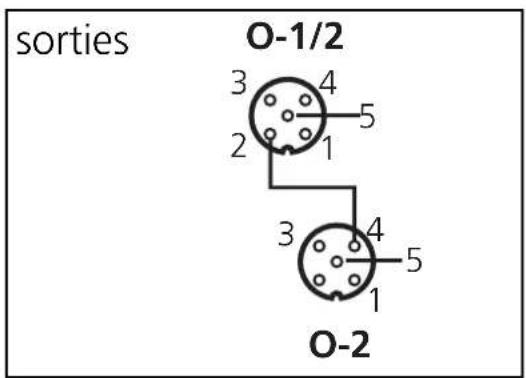

Sortie	1 2 3 4
Prise	O-1/2	O-1/2	O-2	—	—
Broche	4	2	4	—	—

Adressage par l'unité d'adressage AC1144

Si le module est utilisé avec l'embase pour câble plat avec alimentation externe AC5003, il doit d'abord être adressé via l'unité d'adressage AC1144 et ensuite être monté sur l'embase.

Adresseur infrarouge

Le module AS-i permet également l'adressage infrarouge à l'aide de l'unité d'adressage AC1144.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Pour ce faire, débrancher le maître.

Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.

Lorsque des blocs d'alimentation ifm AS-i SL sont utilisés, la communication peut être désactivée par un cavalier sur le bloc d'alimentation.

le paramètre P3 doit être 1 et le bit de sortie D3 = 0*. Le bit de sortie D3 ne doit pas être utilisé.

une adresse entre 1A et 31A doit être affectée à cet esclave.

* Réglage par défaut

Fonctionnement

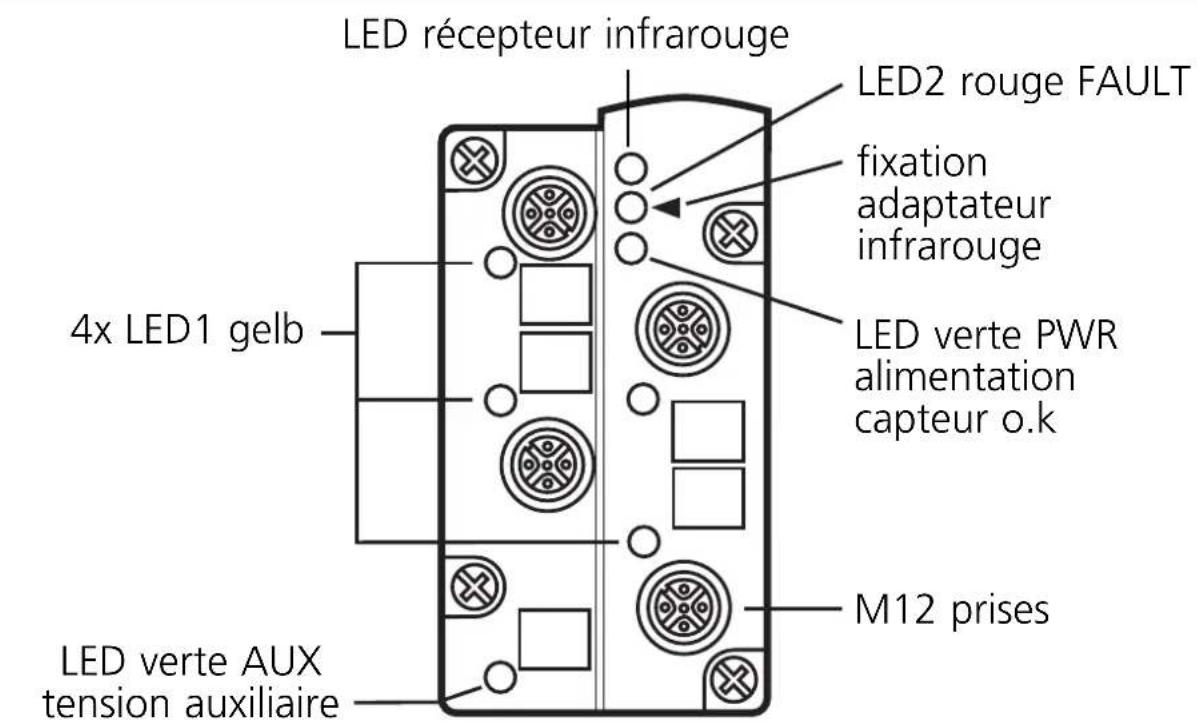

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

• LED 1 jaune: entrée / sortie commutées • LED verte: alimentation en tension ok • LED 2 rouge allumée: erreur de communication AS-i, l'esclave ne participe pas à l'échange "normal" de données, par ex. adresse d'esclave 0 • LED 2 rouge clignote: défaut de périphérie, par ex. surcharge ou court-circuit de l'alimentation d'un capteur ou d'une sortie • LED 3: récepteur infrarouge

La surcharge et le court-circuit de l'entrée / de la sortie sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut de périphérie" dans le registre d'états.
