Produkttyp	AS-i Elektronikmodul (Slave)
Marke	IFM
Modell	AC014A
Hauptfunktionen	Anschluss von 2 Sensoren (2-Leiter oder PNP 3-Leiter) und 2 Aktoren (15-30 V DC) über AS-i Netzwerk
AS-i Versorgungsspannung	26,5...31,6 V DC
Stromaufnahme	< 150 mA
Externe Sensor-/Aktorversorgung	24 V DC (15...30 V DC), gemäß TBTP
Gesamtausgangsstrom	100 mA
Strom pro Ausgang (DC13)	1 A typ., max. 2 A pro Modul
Max. Anzahl Module pro Master	31
AS-Interface Version	2.1
LED-Anzeigen	1 gelb (Eingang/Ausgang), 1 grün (Versorgung), 1 rot (Kommunikationsfehler), 1 rot blinkend (Peripheriefehler), 1 infrarot (Empfänger)
Adressierung	Über Adressiereinheit AC1144 oder Infrarot (Kabel E70211)
Mögliche Adressen	1A bis 31A
Erforderlicher Parameter P3	1 (Ausgangsbit D3 = 0)
Schutz	Überlast- und Kurzschlusserkennung gemeldet über Bit 'Peripheriefehler'
Sicherheit	Verwendung in explosionsgefährdeten Bereichen möglich (Anweisungen befolgen)
Wartung	Funktion und LED überprüfen

Häufig gestellte Fragen - AC014A IFM

Welche Funktion hat das Modul AC014A?

Das Modul AC014A ist ein AS-i Slave, der den Anschluss von zwei Sensoren und zwei Aktoren an den AS-i Master ermöglicht. Es überträgt die Signale und Befehle über das AS-Interface Netzwerk.

Welche Versorgungsspannung wird benötigt?

Die AS-i Versorgung muss 26,5 bis 31,6 V DC betragen. Eine separate externe Versorgung (24 V DC, 15-30 V DC) ist für Sensoren und Aktoren erforderlich.

Wie wird das Modul adressiert?

Die Adressierung erfolgt mit der Adressiereinheit AC1144, entweder durch direkten Kontakt oder per Infrarot über das Kabel E70211. Die AS-i Kommunikation muss während der Infrarotadressierung deaktiviert sein.

Welche Bedeutung haben die LEDs?

LED 1 gelb: Eingang/Ausgang geschaltet; LED grün: Versorgung OK; LED 2 rot dauerhaft: Kommunikationsfehler (z.B. Adresse 0); LED 2 rot blinkend: Peripheriefehler (Überlast/Kurzschluss); LED 3: Infrarotempfänger.

Wie hoch ist der maximale Strom pro Ausgang?

Jeder Ausgang kann bis zu 1 A typisch liefern, mit einem Maximum von 2 A pro Modul. Der Gesamtstrom für alle Ausgänge ist auf 100 mA begrenzt.

Kann dieses Modul in explosionsgefährdeten Bereichen verwendet werden?

Ja, aber es ist zwingend erforderlich, die spezifischen Inbetriebnahmehinweise für explosionsgefährdete Bereiche zu befolgen.

Welche Sensortypen sind kompatibel?

Das Modul akzeptiert 2-Leiter-Sensoren oder PNP 3-Leiter-Sensoren. Die Sensoren werden vom Modul versorgt (L+ und L- an M12-Steckverbinder).

Wie wird ein Peripheriefehler erkannt?

Ein Fehler (Überlast oder Kurzschluss) wird durch die rot blinkende LED 2 signalisiert und über das interne Bit 'Peripheriefehler' im Statusregister (AS-i Version 2.1) an den AS-i Master übermittelt.

Wie viele Module können maximal pro Master angeschlossen werden?

Bis zu 31 Slave-Module können an einen einzigen AS-i Master angeschlossen werden.

Was tun, wenn die rote LED dauerhaft leuchtet?

Eine dauerhaft leuchtende rote LED zeigt einen AS-i Kommunikationsfehler an, oft aufgrund einer Slave-Adresse 0 oder eines Verbindungsproblems. Überprüfen Sie die Adressierung und die Kabel.

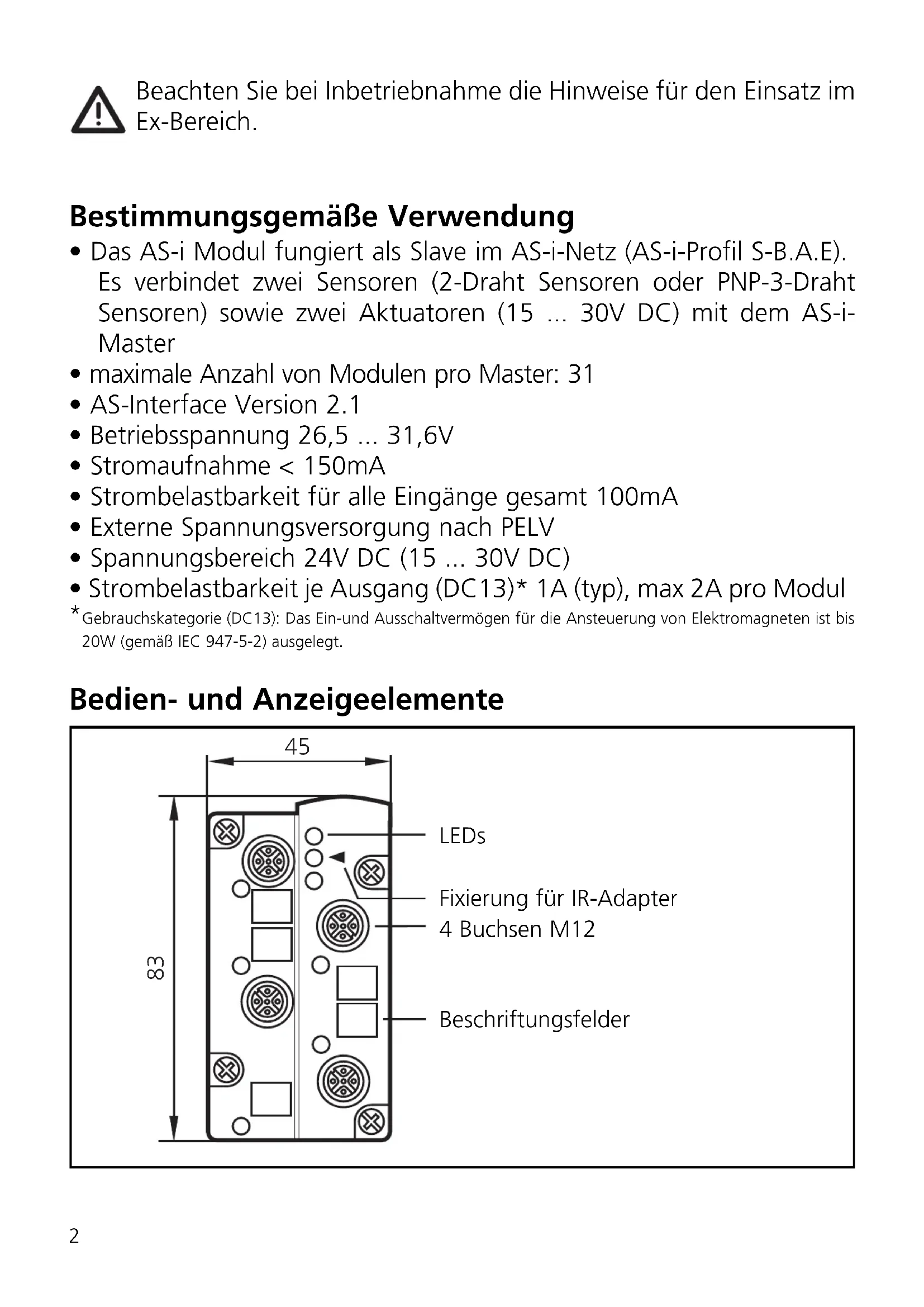

BEDIENUNGSANLEITUNG AC014A IFM

Bestimmungsgemäße Verwendung

• Das AS-i Modul fungiert als Slave im AS-i-Netz (AS-i-Profil S-B.A.E). Es verbindet zwei Sensoren (2-Draht Sensoren oder PNP-3-Draht Sensoren) sowie zwei Aktuatoren (15 ... 30V DC) mit dem AS-i-Master
• maximale Anzahl von Modulen pro Master: 31
  • AS-Interface Version 2.1
  • Betriebsspannung 26,5 ... 31,6V
  • Stromaufnahme < 150mA
• Strombelastbarkeit für alle Eingänge gesamt 100mA
• Externe Spannungsversorgung nach PELV
• Spannungsbereich 24V DC (15 ... 30V DC)
• Strombelastbarkeit je Ausgang (DC13)* 1A (typ), max 2A pro Modul

* Gebrauchskategorie (DC13): Das Ein- und Ausschaltvermögen für die Ansteuerung von Elektromagneten ist bis 20W (gemäß IEC 947-5-2) ausgelegt.

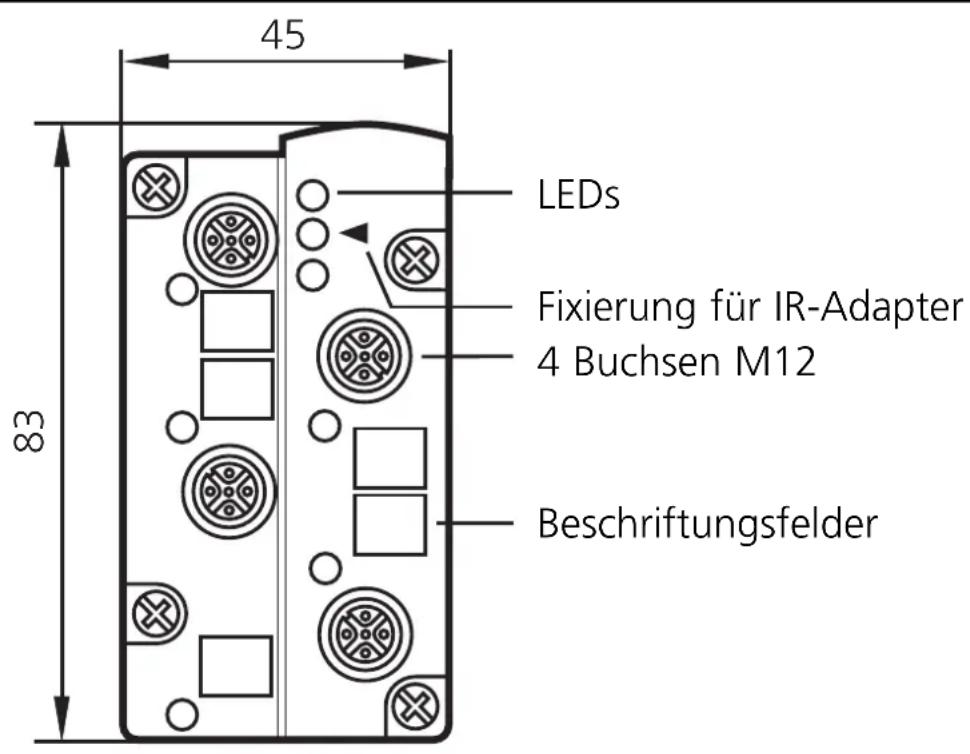

Bedien- und Anzeigeelemente

M12-Buchse Pin
Externe Spannung -	3
Schaltausgang + 4
	5

M12-Buchse Pin
Sensorversorgung L+	1
Sensorversorgung L- 3
	5

Datenbit D0	D1 D2 D3

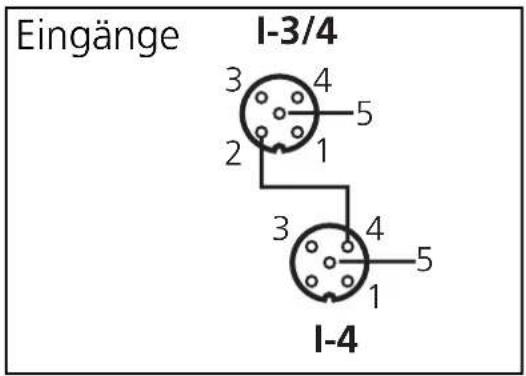

Eingang 1 2	3 4
Buchse —	— I-3/4 I-3/4	I-4
PIN — —	4	2		4

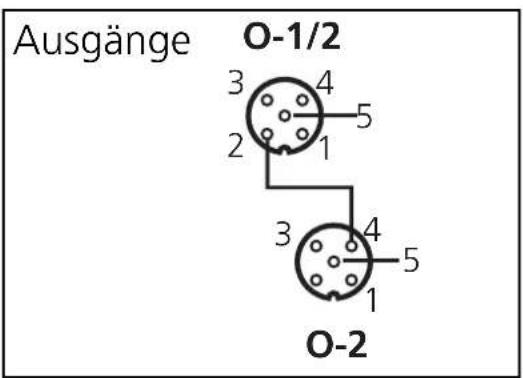

Ausgang	1 2 3 4
Buchse	O-1/2	O-1/2	O-2	—	—
PIN	4	2	4	—	—

Adressieren

Auslieferungsadresse ist 0.

Adressieren mit dem Adressiergerät AC1144

In Verbindung mit dem FK-E-Unterteil AC5003 muß das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.

Infrarot-Adressierung

Das AS-i Modul bietet zusätzlich die Möglichkeit zur Infrarot-Adressierung mit dem Adressiergerät AC1144.

Die AS-i Kommunikation (gelbes Kabel) muß während der Infra-rot-Adressierung abgeschaltet sein. Klemmen Sie dafür den Master ab.

Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.

Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden.

Wird ein Slave mit dem ID-Code „A“ (erweiterter Adressmodus möglich) in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muß der Parameter P3=1 und das Ausgangsbit D3=0 sein*. Das Ausgangsbit D3 darf nicht genutzt werden.

Wird ein Slave mit dem ID-Code „A“ (erweiterter Adressmodus möglich) in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muß diesem Slave eine Adresse zwischen 1A und 31A zugewiesen werden.

* Defaulteinstellung

Betrieb

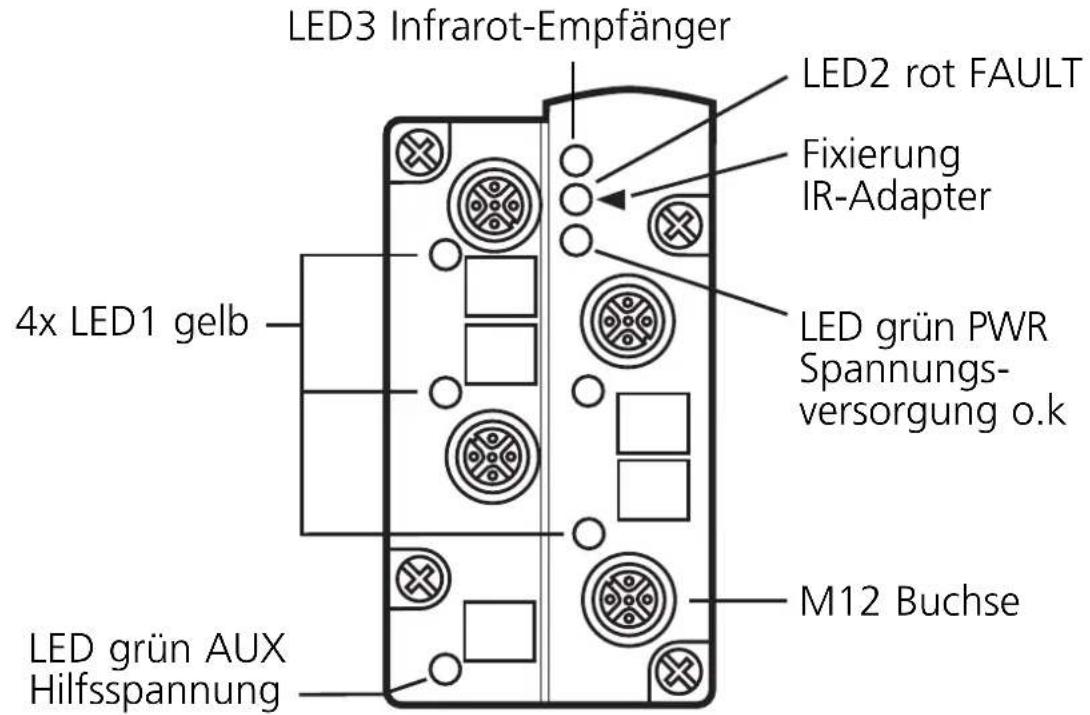

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED 1 gelb: Eingang/Ausgang geschaltet
• LED grün: Spannungsversorgung o.k.
- LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z.B. Slaveadresse 0
- LED 2 rot blinkt: Peripheriefehler, z. B. Sensorversorgung/Ausgang überlastet bzw. kurzgeschlossen
• LED 3: Infrarot-Empfänger

Überlast und Kurzschluß von Ein- und Ausgang wird dem AS-i Master (Version 2.1) über das Flag „Periphery Fault“ im Status-register signalisiert.
