AC2721 - Module électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module électronique AS-i
Modèle	AC2721
Fonction	Esclave AS-i avec 4 entrées capteurs PNP et 4 sorties actionneurs PNP
Profil AS-i	S-7.0
Nombre maximal de modules par maître	31
Consommation totale du réseau AS-i	< 280 mA
Courant maxi total pour toutes les entrées	200 mA
Courant de sortie par voie	1 A
Courant de sortie total par module	4 A
Tension d'alimentation AS-i	30 V DC (selon norme AS-i)
Tension d'alimentation externe pour capteurs/actionneurs	24 V DC
Raccordement capteurs/actionneurs	Connecteurs Combicon
Fonction chien de garde (watchdog)	Oui : coupe les sorties en cas de perte de communication
Affichage LED	Verte (alimentation), Jaune (état entrées/sorties), Rouge (court-circuit sortie)
Montage	Sur rail 35 mm ou fixation directe
Dimensions estimées	120 x 80 x 40 mm
Poids estimé	200 g
Indice de protection	IP20
Température de fonctionnement	0 à 55 °C
Entretien et nettoyage	Dépoussiérer avec un chiffon sec et non pelucheux. Ne pas utiliser de solvants.
Sécurité	Mettre hors tension avant tout raccordement. Respecter les consignes de la notice.
Pièces détachées et réparabilité	Connecteurs Combicon disponibles. Réparation par le fabricant uniquement.
Informations générales	Conforme à la norme AS-i. Adressage possible via module dédié, contrôleur AS-i ifm ou logiciel.

FOIRE AUX QUESTIONS - AC2721 IFM

Comment alimenter le module AC2721 ?

Le module est alimenté directement par le câble AS-i via les bornes A+ et A-. La tension nominale est de 30 V DC selon la norme AS-i. Une alimentation externe 24 V DC peut être utilisée pour les capteurs et actionneurs via les bornes E+ et E-.

Que signifie la LED rouge allumée sur une sortie ?

La LED rouge indique un court-circuit sur la sortie correspondante (O1 à O4). Vérifiez le câblage de l'actionneur et l'absence de défaut d'isolement.

Comment affecter une adresse au module ?

Trois méthodes : A) avec un module d'adressage dédié connecté aux bornes A+/A- ; B) automatiquement via un contrôleur AS-i ifm en mode MULTIPLE AUTO ADDRESS ; C) via logiciel AS-i. Dans tous les cas, retirez le shunt d'adressage pour que la communication soit possible.

Quel est le nombre maximal de modules par maître AS-i ?

Jusqu'à 31 modules esclaves peuvent être connectés sur un même maître AS-i.

Comment raccorder un capteur 2 fils ?

Connectez le capteur 2 fils entre la borne d'alimentation capteur +24V (I+) et l'entrée de commutation correspondante (I1 à I4). La masse commune est sur I- (0V).

Que faire si les sorties ne s'activent pas ?

Vérifiez la LED verte : si elle est éteinte, l'alimentation AS-i est absente. Si elle est allumée mais les sorties ne commutent pas, contrôlez la fonction watchdog : en cas de perte de communication avec le maître, les sorties sont mises hors tension. Vérifiez aussi l'adressage et la programmation du maître.

Comment monter le module AC2721 ?

Montez-le sur un rail symétrique 35 mm ou fixez-le sur un support. Assurez une dissipation thermique suffisante en laissant circuler l'air librement et si possible en position verticale.

Quel type de capteurs peut-on raccorder ?

Le module accepte des capteurs 2 fils ou 3 fils PNP. Les entrées sont conçues pour des capteurs à sortie PNP (commutation positive).

Le module est-il protégé contre les courts-circuits ?

Oui, chaque sortie est protégée. En cas de court-circuit, la LED rouge correspondante s'allume et la sortie est désactivée. Cependant, la protection n'est pas fusible : après élimination du défaut, la sortie se réactive automatiquement.

Puis-je utiliser le module avec des actionneurs 24 V AC ?

Non, le module est prévu pour une alimentation continue 24 V DC (via E+/E- pour les actionneurs). Les sorties sont de type PNP, ne conviennent pas pour du courant alternatif.

MODE D'EMPLOI AC2721 IFM

ASinterface

AS-i Modul AS-i module Module AS-i AC2721

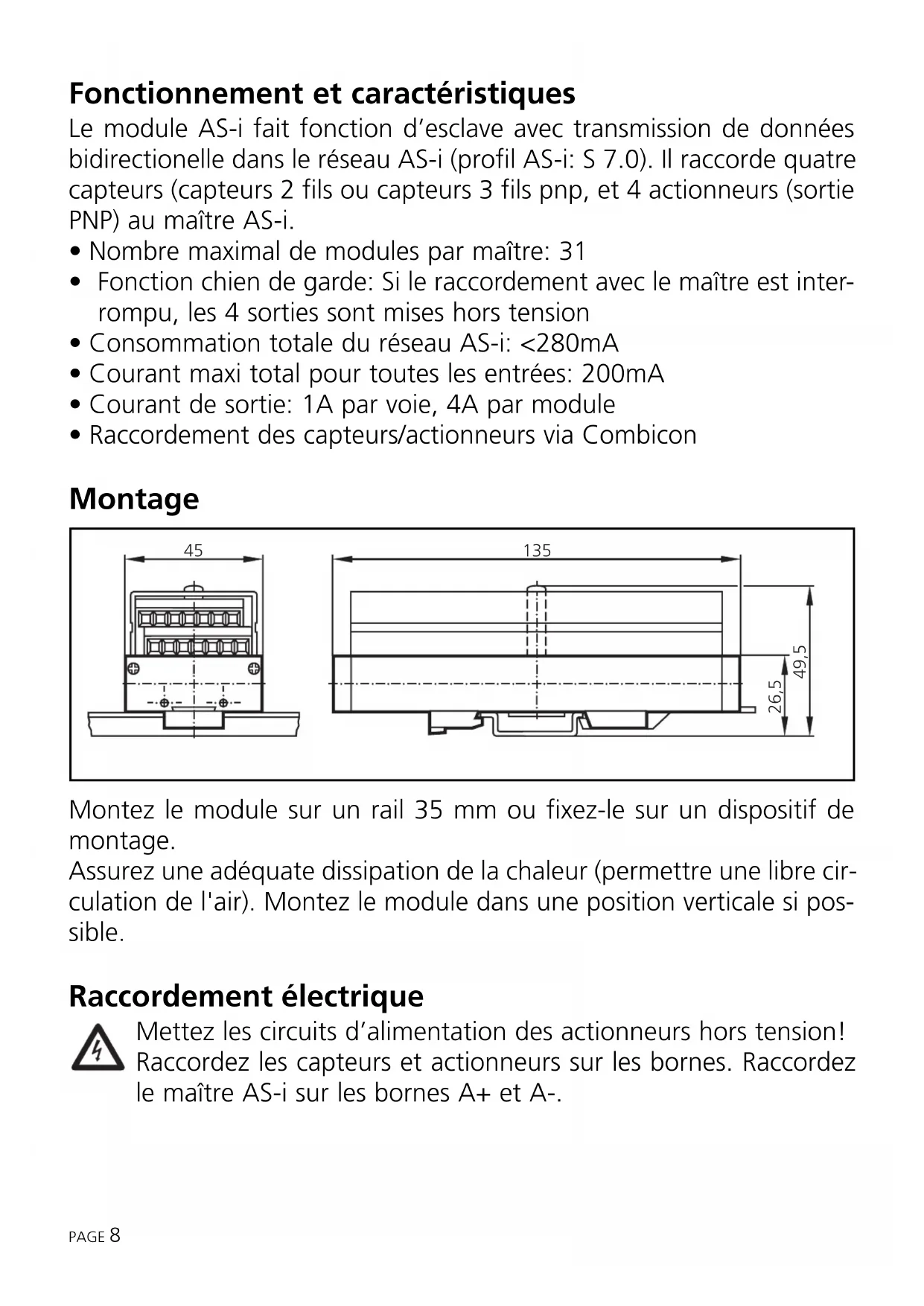

Fonctionnement et caractéristiques

Le module AS-i fait fonction d'esclave avec transmission de données bidirectionnelle dans le réseau AS-i (profil AS-i: S 7.0). Il raccorde quatre capteurs (capteurs 2 fils ou capteurs 3 fils PNP) et quatre actionneurs (sortie PNP) au maître AS-i.

• Nombre maximal de modules par maître : 31
• Fonction chien de garde : Si le raccordement avec le maître est interrompu, les 4 sorties sont mises hors tension
• Consommation totale du réseau AS-i: <280mA
• Courant maxi total pour toutes les entrées: 200mA
• Courant de sortie: 1A par voie, 4A par module
• Raccordement des capteurs/actionneurs via Combicon

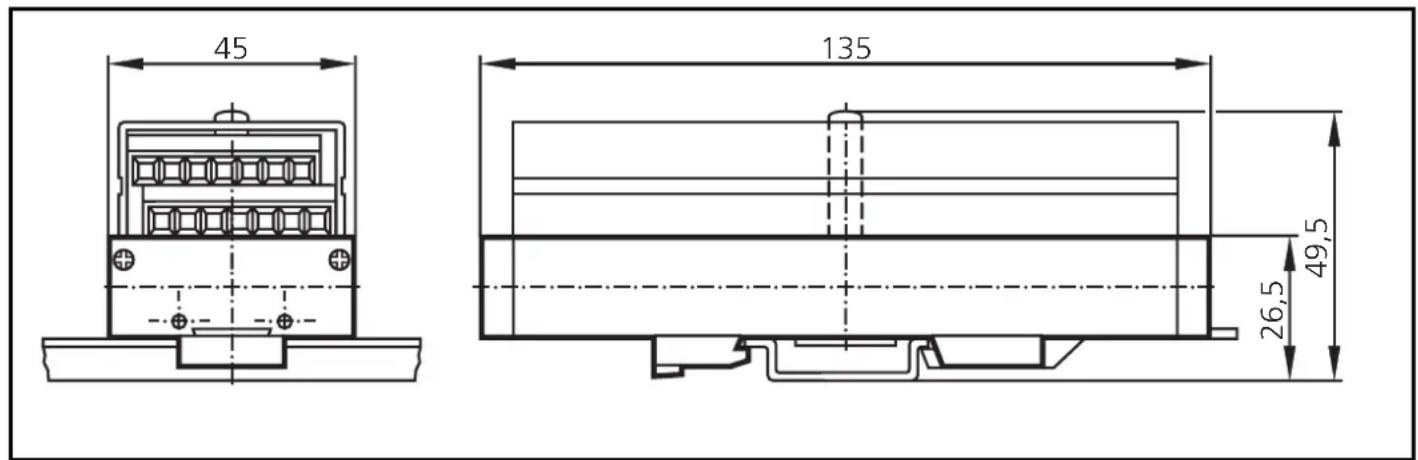

Montage

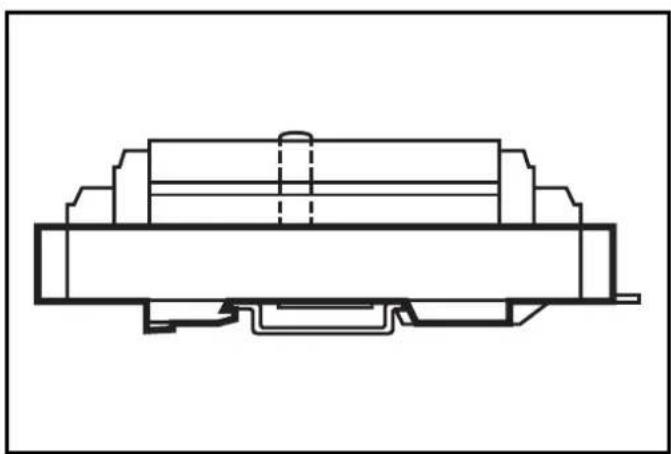

Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage.

Assurez une adéquate dissipation de la chaleur (permettre une libre circulation de l'air). Montez le module dans une position verticale si possible.

Raccordement électrique

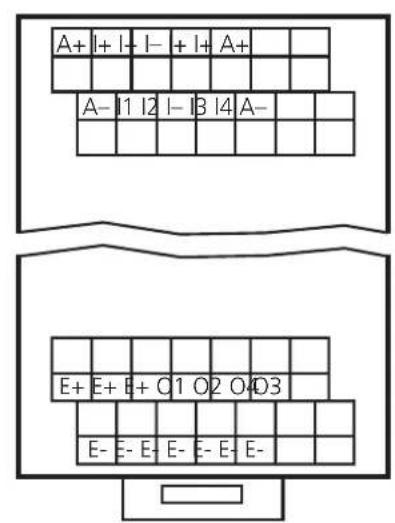

Mettez les circuits d'alimentation des actionneurs hors tension! Raccordez les capteurs et actionneurs sur les bornes. Raccordez le maître AS-i sur les bornes A+ et A-.

A+: AS-i +

A-AS-i

I+: alimentation capteur +24V

I-: alimentation capteur 0V

I1... I4: entrée de commutation capteurs 1... 4

E+: alimentation externe +24V pour capteurs/actionneurs

E-: alimentation externe 0V pour capteurs/actionneurs

O1... O4: sorties de commutation actionneurs 1... 4

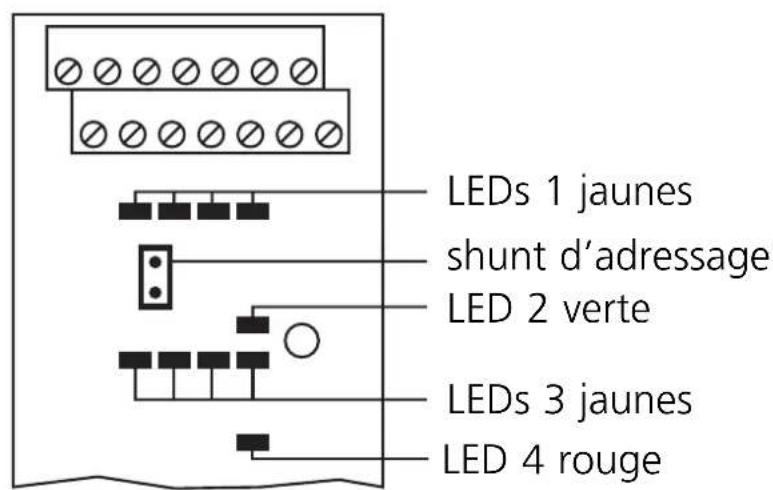

LEDs 1: indication commutation entrées capteurs

LED 2: indication d'alimentation AS-i

LEDs 3: indication de commutation des sorties actionneurs

Fin de course mécanique

Capeur 2 fils

Ampoule

Électrovanne 2 fils

Affectez une adresse entre 1 et 31. Lors de la livraison l'adresse est 0.

A Adressage avec le module d'adressage

Raccordez le module d'adressage avec les bornes A+ et A-. Retirez le shunt d'adressage et affectez l'adresse souhaitée.

B Adressage automatique avec le contrôle AS-i ifm

Tous les esclaves présents doivent être préselectionnés. Raccordez le module sur le contrôleur (fonction MULTIPLE AUTO ADDRESS = activée). Retirez le shunt d'adressage, l'adresse la plus BASSE libre est utilisée.

Adressage automatique des plusieurs modules : Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc. Les modules sont adressés dans l'ordre croissant. Adressage via le logiciel AS-i.

C Adressage via le logiciel AS-i

Raccordez le module et affectez l'adresse souhaitée. Attention: Si vous adressez plusieurs modules, seulement un module avec l'adresse 0 peut être présent sur le faisceau AS-i. De ce fait, tous les shunts d'adressage doivent d'abord être insérés.

Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc.

Le shunt d'adressage reste retiré, sinon aucune communication avec le maître n'est possible.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED :

• LED verte: alimentation AS-i ou tension externe o. k.
• LED jaune: entrée/sortie est commutée
• LED rouge: court-circuit sortie
