Produkttyp	AS-i-Elektronikmodul
Modell	AC2721
Funktion	AS-i-Slave mit 4 PNP-Sensoreingängen und 4 PNP-Aktuatorausgängen
AS-i-Profil	S-7.0
Maximale Anzahl Module pro Master	31
Gesamtstromverbrauch des AS-i-Netzwerks	< 280 mA
Maximaler Gesamtstrom für alle Eingänge	200 mA
Ausgangsstrom pro Kanal	1 A
Gesamtausgangsstrom pro Modul	4 A
AS-i-Versorgungsspannung	30 V DC (gemäß AS-i-Norm)
Externe Versorgungsspannung für Sensoren/Aktoren	24 V DC
Anschluss Sensoren/Aktoren	Combicon-Steckverbinder
Watchdog-Funktion	Ja: schaltet die Ausgänge bei Kommunikationsverlust ab
LED-Anzeige	Grün (Versorgung), Gelb (Eingangs-/Ausgangszustand), Rot (Ausgangskurzschluss)
Montage	Auf 35 mm Hutschiene oder direkte Befestigung
Abmessungen (ca.)	120 x 80 x 40 mm
Gewicht (ca.)	200 g
Schutzart	IP20
Betriebstemperatur	0 bis 55 °C
Wartung und Reinigung	Mit einem trockenen, fusselfreien Tuch entstauben. Keine Lösungsmittel verwenden.
Sicherheit	Vor jedem Anschluss spannungsfrei schalten. Die Anweisungen in der Betriebsanleitung beachten.
Ersatzteile und Reparierbarkeit	Combicon-Steckverbinder erhältlich. Reparatur nur durch den Hersteller.
Allgemeine Informationen	Entspricht der AS-i-Norm. Adressierung möglich über dediziertes Modul, AS-i-Controller ifm oder Software.

Häufig gestellte Fragen - AC2721 IFM

Wie wird das Modul AC2721 versorgt?

Das Modul wird direkt über das AS-i-Kabel über die Klemmen A+ und A- versorgt. Die Nennspannung beträgt 30 V DC gemäß AS-i-Norm. Eine externe 24 V DC Versorgung kann für Sensoren und Aktoren über die Klemmen E+ und E- verwendet werden.

Was bedeutet eine leuchtende rote LED an einem Ausgang?

Die rote LED zeigt einen Kurzschluss am entsprechenden Ausgang (O1 bis O4) an. Überprüfen Sie die Verkabelung des Aktors und auf Isolationsfehler.

Wie weist man dem Modul eine Adresse zu?

Drei Methoden: A) mit einem dedizierten Adressiermodul, das an die Klemmen A+/A- angeschlossen wird; B) automatisch über einen AS-i-Controller ifm im Modus MULTIPLE AUTO ADDRESS; C) über AS-i-Software. In allen Fällen entfernen Sie den Adressier-Shunt, damit die Kommunikation möglich ist.

Wie viele Module können maximal pro AS-i-Master verwendet werden?

Bis zu 31 Slave-Module können an einem AS-i-Master angeschlossen werden.

Wie schließt man einen 2-Leiter-Sensor an?

Schließen Sie den 2-Leiter-Sensor zwischen der Sensorversorgungsklemme +24V (I+) und dem entsprechenden Schalteingang (I1 bis I4) an. Die gemeinsame Masse liegt an I- (0V).

Was tun, wenn sich die Ausgänge nicht aktivieren?

Überprüfen Sie die grüne LED: Wenn sie aus ist, fehlt die AS-i-Versorgung. Wenn sie leuchtet, aber die Ausgänge nicht schalten, prüfen Sie die Watchdog-Funktion: Bei Kommunikationsverlust mit dem Master werden die Ausgänge abgeschaltet. Überprüfen Sie auch die Adressierung und Programmierung des Masters.

Wie wird das Modul AC2721 montiert?

Montieren Sie es auf einer 35-mm-Hutschiene oder befestigen Sie es auf einer Unterlage. Sorgen Sie für ausreichende Wärmeableitung, indem Sie die Luft frei zirkulieren lassen und wenn möglich in vertikaler Position.

Welche Sensortypen können angeschlossen werden?

Das Modul akzeptiert 2-Draht- oder 3-Draht-PNP-Sensoren. Die Eingänge sind für Sensoren mit PNP-Ausgang (Positivschaltung) ausgelegt.

Ist das Modul gegen Kurzschlüsse geschützt?

Ja, jeder Ausgang ist geschützt. Bei einem Kurzschluss leuchtet die entsprechende rote LED und der Ausgang wird deaktiviert. Der Schutz ist jedoch nicht absicherbar: Nach Beseitigung des Fehlers wird der Ausgang automatisch wieder aktiviert.

Kann ich das Modul mit 24 V AC Aktoren verwenden?

Nein, das Modul ist für eine Gleichspannungsversorgung 24 V DC (über E+/E- für Aktoren) ausgelegt. Die Ausgänge sind vom Typ PNP und nicht für Wechselstrom geeignet.

BEDIENUNGSANLEITUNG AC2721 IFM

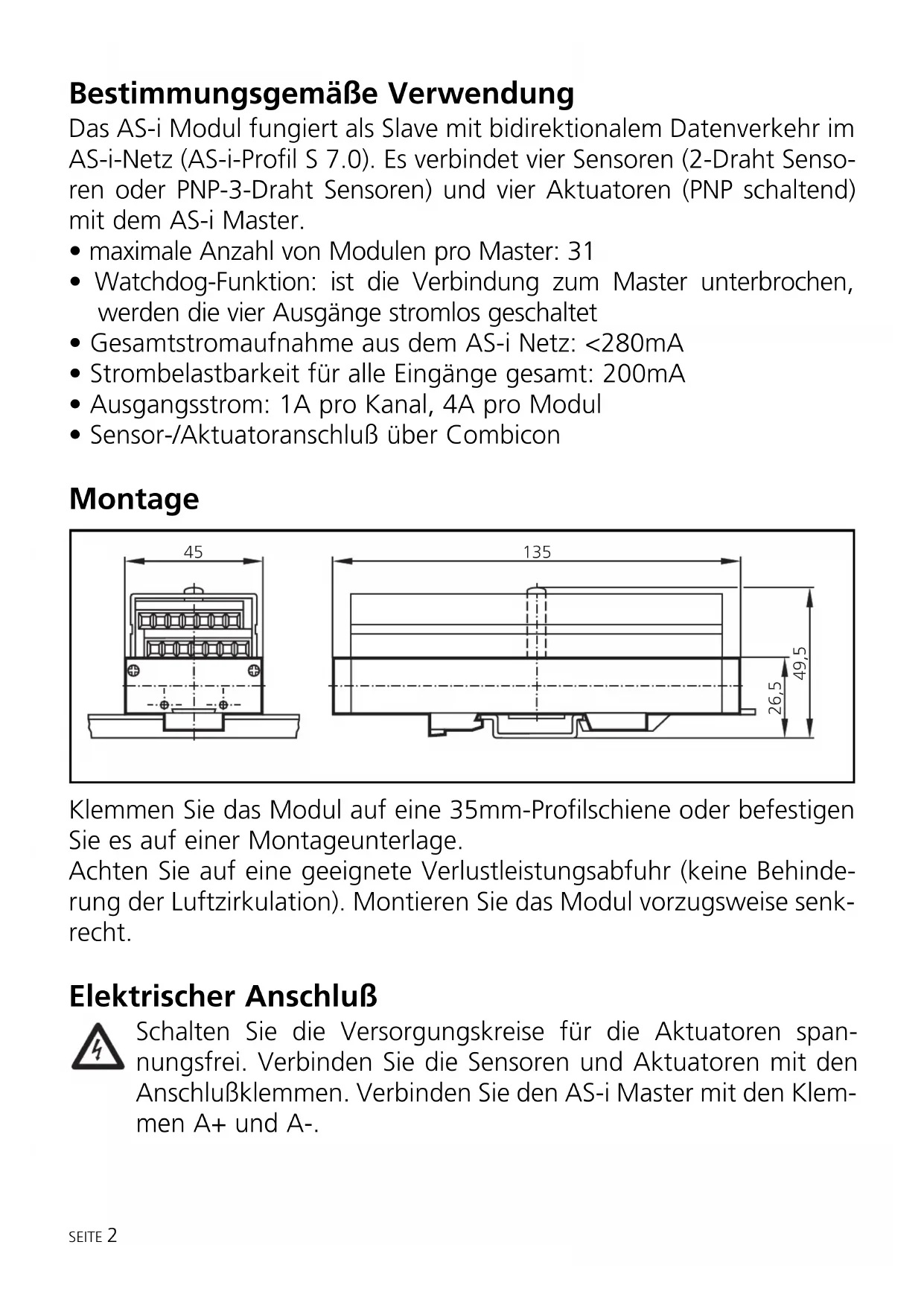

Bestimmungsgemäß Verwendung

Das AS-i Modul fungiert als Slave mit bidirektionalem Datenverkehr im AS-i-Netz (AS-i-Profil S 7.0). Es verbindet vier Sensoren (2-Draht Sensoren oder PNP-3-Draht Sensoren) und vier Aktuatoren (PNP schaltend) mit dem AS-i Master.

• maximale Anzahl von Modulen pro Master: 31
• Watchdog-Funktion: ist die Verbindung zum Master unterbrochen, werden die vier Ausgänge stromlos geschalte
• Gesamtstromaufnahme aus dem AS-i Netz: <280mA
• Strombelastbarkeit für alle Eingänge gesamt: 200mA
• Ausgangsstrom: 1A pro Kanal, 4A pro Modul
• Sensor-/Aktuatoranschluß über Combicon

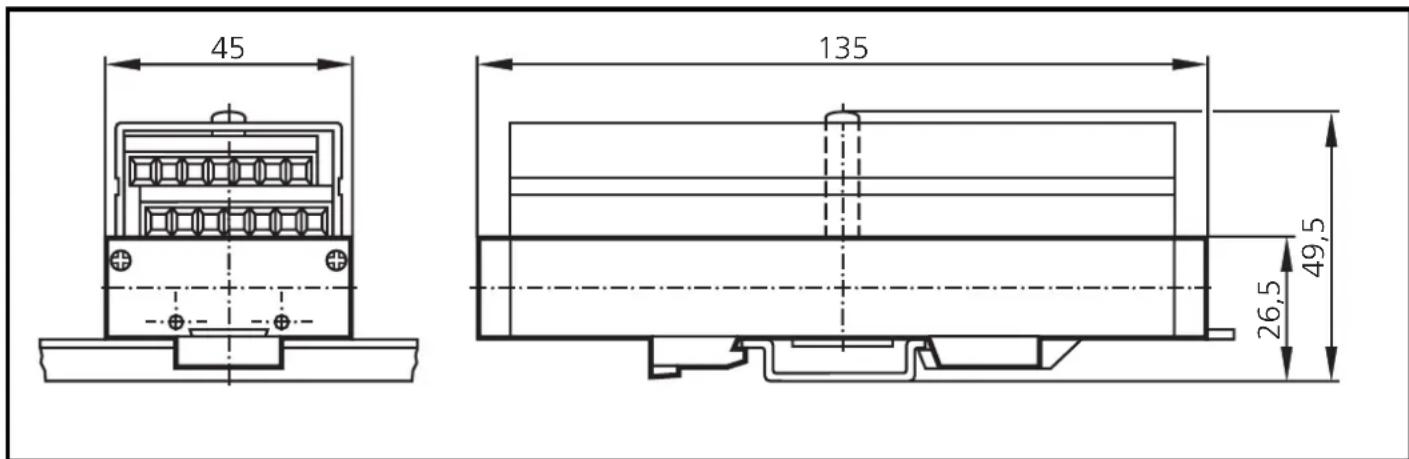

Montage

Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.

Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinderung der Luftzirkulation). Montieren Sie das Modul vorzugswise senkrecht.

Elektrischer Anschluß

Schalten Sie die Versorgungskreise für die Aktuatoren spannungsfrei. Verbinden Sie die Sensoren und Aktuatoren mit den Anschlußklemmen. Verbinden Sie den AS-i Master mit den Klemmen A+ und A-.

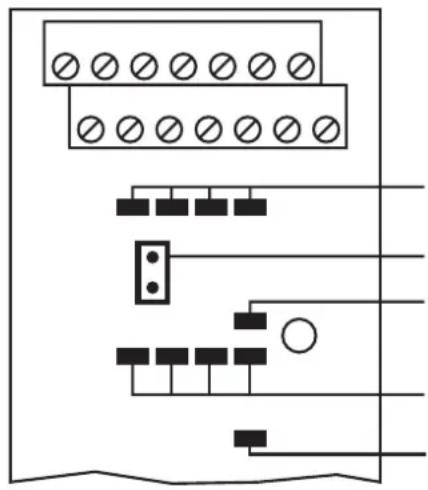

LEDs 1 gelb

Adressierstecker

LED 2 grün

LEDs 3 gelb

LED 4 rot

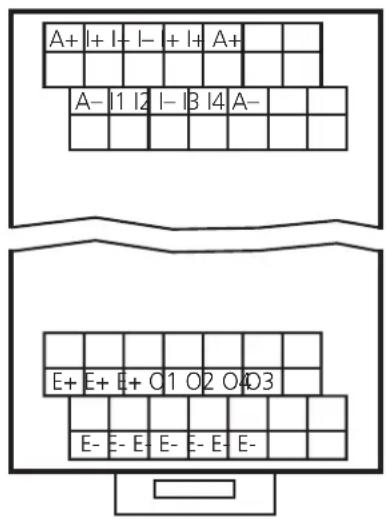

A+: AS-i +

A-: AS-i -

I+: Sensorversorgung +24V

I-: Sensorversorgung 0V

I1 ... I4: Schalteingang Sensor 1 ... 4

E+: ext. Spannungsvorsorgung +24V für Sensoren/Aktuatoren

E-: ext. Spannungsvorsorgung +0V für Sensoren/Aktuatoren

O1 ... O4: Schalteausgang Aktuator 1 ... 4

LEDs 1: Schaltzustandsanzeige Sensoreingänge

LED 2: Anzeige AS-i Spannung

LEDs 3: Schaltzustandsanzeige Aktuatorausgabe

LED 4: Anzeige Kurzschluß/Überlast Ausgänge

3-Leiter-pnp-Sensor

Mechanischer Schalter

2-Leiter-Sensor

Gluhlampe

2-Leiter-Magnetventil (Freilaufdiode empfohlen)

Adressieren

Vergeben Sie eine Adresse zwischen 1 und 31; Auslieferadresse ist 0.

A Adressieren mit dem Adressiergerät

Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-. Ziehen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse.

B Automatisches Adressieren mit ifm AS-i Controller

Alle vorhandenen Slaves müssen projektiert sein. Verbinden Sie das Modul mit dem Controller (Funktion MULTIPLE AUTO ADDRESS = EIN). Ziehen Sie den Adressierstecker, die niedrigste frei Adresse wird belegt.

Automatisches Adressieren mehrerer Module:

ziehen Sie beim ersten Modul den Adressierstecker, dann beim zweiten Modul usw. Die Module werden in aufsteigender Reihenfolge adressiert.

C Adressieren durch AS-i Software

Schlieben Sie das Modul an und vergehen Sie die gewünschte Adresse.

Achtung: Adressieren Sie mehrere Module,arf jeweils nur ein Modul mit der Adresse 0 im AS-i Strang vorhanden sein. Dazu müssen zunachst alle Adressierstecker gesteckt sein.

Ziehen Sie den Stecker 1 beim ersten Modul und adressieren Sie es,ziehen Sie dann Stecker 2 beim zweiten Modul und adressieren es usw.

D Der Adressierstecker bleibt gezogen, da sonst keine Kommunikation mit dem Master erfolgen kann.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz bzw. externe Spannung o.k.
• LED gelb: Eingang/Ausgang geschaltet
• LED rot: Kurzschluß in einem Ausgang
