Type de produit	Module électronique AS-i
Marque	IFM
Modèle	AC2715
Profil AS-i	S 8.0
Rôle dans le réseau	Esclave
Nombre de sorties	4 sorties pour actionneurs (10-30 V DC)
Courant de sortie par voie	1 A (max 4 A par module)
Consommation via réseau AS-i	< 40 mA
Alimentation externe actionneurs	E+ = 24 V, E- = 0 V
Tension TBTP requise	Oui, pour sorties O1 à O4
Dimensions (L x H x P)	45 x 135 x 26,5 mm
Montage	Rail 35 mm ou fixation directe
Dissipation thermique	Libre circulation d'air, montage vertical si possible
Adressage	1 à 31 (adresse par défaut : 0)
Indicateurs LED	Verte (alimentation AS-i), jaune (sortie activée), rouge (court-circuit)
Fonction chien de garde	Sorties mises hors tension si communication avec maître interrompue
Catégorie d'utilisation	DC13 pour commande d'électrovannes jusqu'à 20 W
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Alimentation externe TBTP obligatoire pour les sorties
Informations générales	Listé CEI, IND.CONT.EQ. 92CA

FOIRE AUX QUESTIONS - AC2715 IFM

Comment adresser le module AC2715 ?

L'adresse est comprise entre 1 et 31. Par défaut, elle est 0. Utilisez un module d'adressage (bornes A+ et A-) ou le contrôleur AS-i ifm avec la fonction MULTIPLE AUTO ADDRESS. Retirez le shunt d'adressage avant l'affectation.

Que signifie la LED rouge sur le module ?

La LED rouge indique un court-circuit sur la sortie correspondante. Vérifiez le câblage et l'actionneur.

Quelle tension d'alimentation externe est nécessaire pour les actionneurs ?

Une tension TBTP (Très Basse Tension de Protection) de 24 V DC est requise. Connectez le +24V sur E+ et le 0V sur E-.

Combien de modules AC2715 maximum peut-on connecter à un maître AS-i ?

Jusqu'à 31 modules esclaves peuvent être raccordés à un seul maître AS-i.

Comment monter le module AC2715 ?

Montez-le sur un rail 35 mm ou fixez-le sur un dispositif de montage. Assurez une libre circulation de l'air pour la dissipation thermique, de préférence en position verticale.

Que faire si le shunt d'adressage n'est pas retiré ?

Si le shunt d'adressage reste en place, le module ne peut pas communiquer avec le maître. Il doit être retiré pour tout adressage ou fonctionnement normal.

Quelle est la consommation électrique du module via le réseau AS-i ?

La consommation totale via le réseau AS-i est inférieure à 40 mA.

Le module AC2715 supporte-t-il la fonction chien de garde ?

Oui. Si le raccordement avec le maître est interrompu, les 4 sorties sont mises hors tension.

Quel est le courant de sortie maximal par actionneur ?

Chaque sortie peut fournir jusqu'à 1 A (DC13). Le courant total par module ne doit pas dépasser 4 A.

Comment adresser automatiquement plusieurs modules AC2715 ?

Utilisez un contrôleur AS-i ifm avec la fonction MULTIPLE AUTO ADDRESS activée. Retirez le shunt d'adressage du premier module, puis du second, etc. Les modules reçoivent les adresses libres les plus basses dans l'ordre.

MODE D'EMPLOI AC2715 IFM

Montageanleitung installation instructions notice de montage

LISTED

IND. CONT. EQ.

92CA

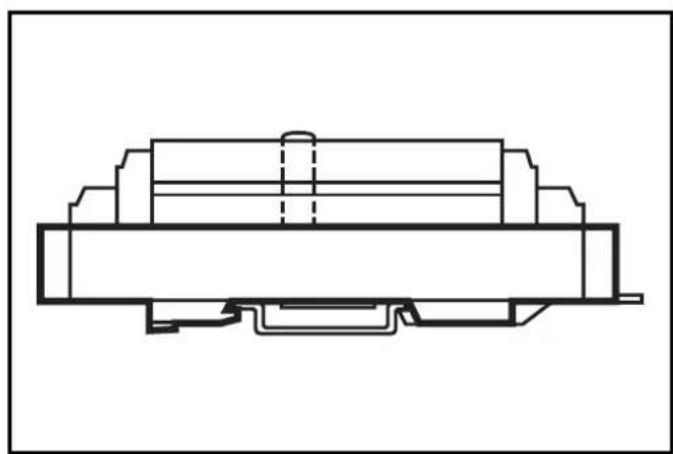

Δ5INTERFACE

AS-i Modul

AS-i module

Module AS-i

AC2715

AC2717

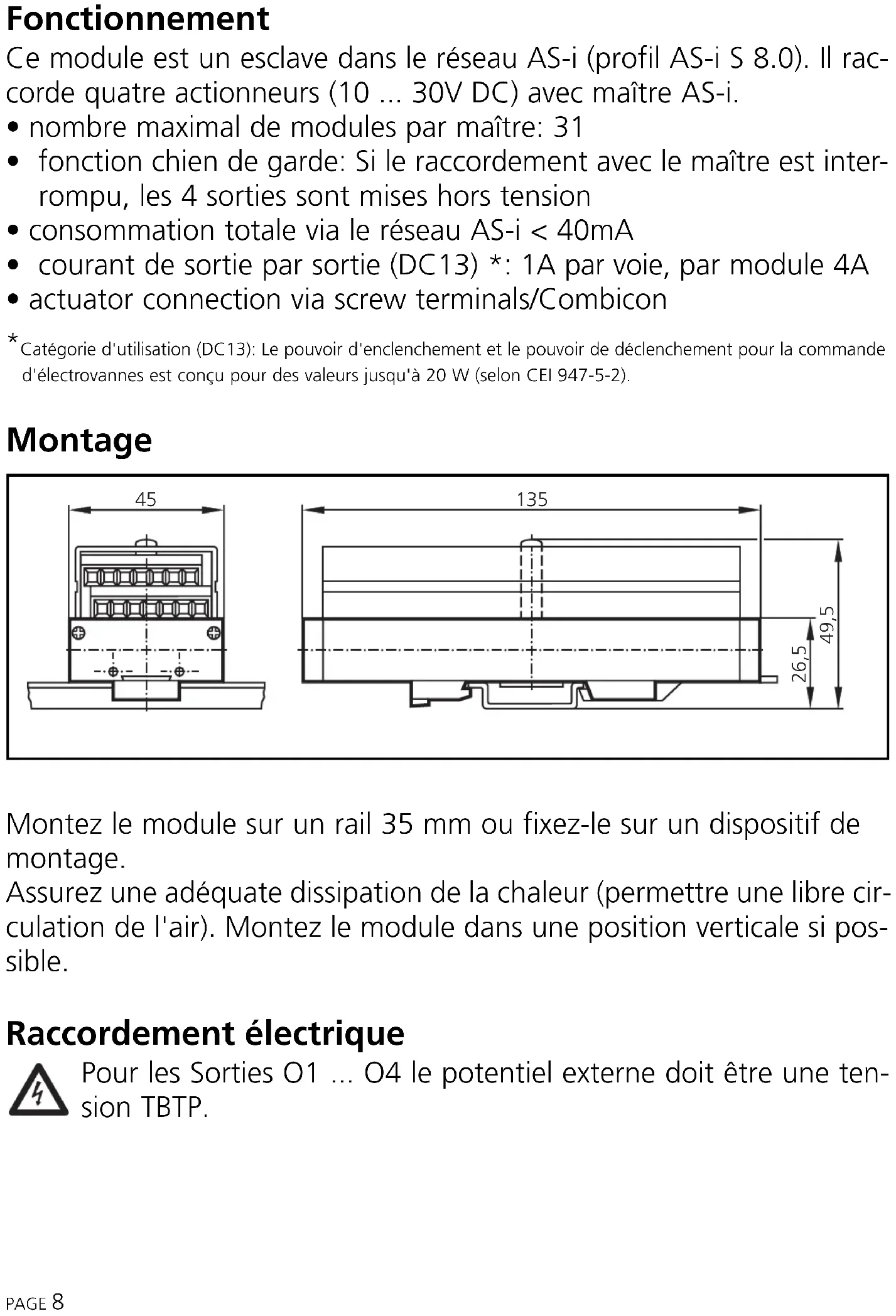

Ce module est un esclave dans le réseau AS-i (profil AS-i S 8.0). Il rac-corde quatre actionneurs (10... 30V DC) avec maître AS-i.

• nombre maximal de modules par maître: 31
• fonction chien de garde: Si le raccordement avec le maître est interrompu, les 4 sorties sont mises hors tension
• consommation totale via le réseau AS-i < 40mA
• courant de sortie par sortie (DC13) *: 1A par voie, par module 4A
• actuator connection via screw terminals/Combicon

* Catégorie d'utilisation (DC13): Le pouvoir d'enclenchement et le pouvoir de déclenchement pour la commande d'électrovannes est conçu pour des valeurs jusqu'à 20 W (selon CEI 947-5-2).

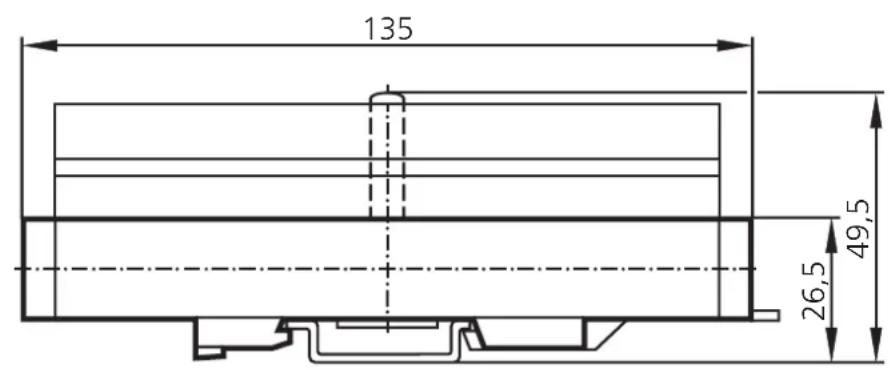

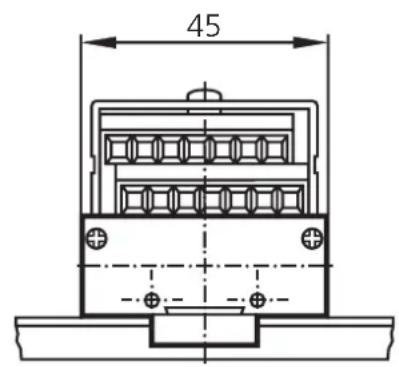

Montage

45

135 49,5 26,5

Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage.

Assurez une adéquate dissipation de la chaleur (permettre une libre circulation de l'air). Montez le module dans une position verticale si possible.

Raccordement électrique

Pour les Sorties O1... O4 le potentiel externe doit être une tension TBTP.

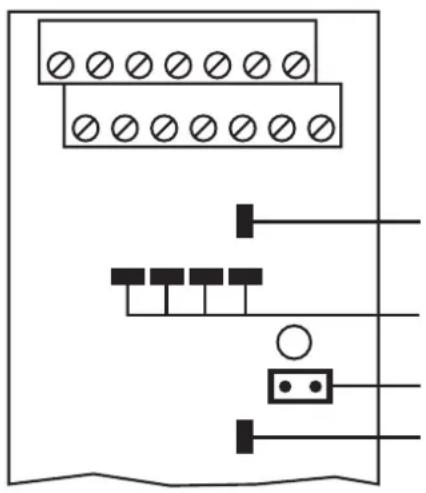

Raccordement

E+: alimentation externe +24V pour actionneurs

E-: alimentation externe +0V pour actionneurs

O1... O4: sorties de commutation actionneurs 1... 4

LED 1: indication d'alimentation AS-i

LEDs 2: indication commutation sorties actionneurs

(diode de protection recommandée)

O1 - O- (E-)

Adressage

Affectez une adresse entre 1 et 31. Lors de la livraison l'adresse est 0.

A Adressage avec le module d'adressage

Raccordez le module d'adressage avec les bornes A+ et A-. Retirez le shunt d'adressage et affectez l'adresse souhaitée.

B Adressage automatique avec le contrôleur AS-i ifm

Tous les esclaves présents doivent être présélectionnés. Raccordez le module sur le contrôleur (fonction MULTIPLE AUTO ADDRESS = activée). Retirez le shunt d'adressage, l'adresse la plus basse libre est utilisée.

Adressage automatique de plusieurs modules: Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc. Les modules sont adressés dans l'ordre croissant. Adressage via le logiciel AS-i.

C Adressage via le logiciel AS-i

Raccordez le module et affectez l'adresse souhaitée.

Attention: Si vous adressez plusieurs modules, seulement un module avec l'adresse 0 peut être présent sur le faisceau AS-i. De ce fait, tous les shunts d'adressage doivent d'abord être insérés.

Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc.

D Le shunt d'adressage reste retiré, sinon aucune communication avec le maître n'est possible.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED:

• LED verte: alimentation AS-i o. k. • LED jaune: sortie est commutée • LED rouge: court-circuit sortie

Electrical ratings

I/O transistor module (AC2715)
