Produkttyp	AS-i-Elektronikmodul
Marke	IFM
Modell	AC2715
AS-i-Profil	S 8.0
Rolle im Netzwerk	Slave
Anzahl Ausgänge	4 Ausgänge für Aktoren (10-30 V DC)
Ausgangsstrom pro Kanal	1 A (max. 4 A pro Modul)
Stromverbrauch über AS-i-Netzwerk	< 40 mA
Externe Aktorstromversorgung	E+ = 24 V, E- = 0 V
Erforderliche SELV-Spannung	Ja, für Ausgänge O1 bis O4
Abmessungen (B x H x T)	45 x 135 x 26,5 mm
Montage	35-mm-Tragschiene oder direkte Befestigung
Wärmeableitung	Freie Luftzirkulation, nach Möglichkeit vertikale Montage
Adressierung	1 bis 31 (Standardadresse: 0)
LED-Anzeigen	Grün (AS-i-Stromversorgung), Gelb (Ausgang aktiv), Rot (Kurzschluss)
Watchdog-Funktion	Ausgänge werden ausgeschaltet, wenn die Kommunikation mit dem Master unterbrochen wird
Betriebskategorie	DC13 für die Ansteuerung von Magnetventilen bis 20 W
Wartung und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen
Sicherheit	Externe SELV-Stromversorgung für die Ausgänge erforderlich
Allgemeine Informationen	Gelistet nach IEC, IND.CONT.EQ. 92CA

Häufig gestellte Fragen - AC2715 IFM

Wie adressiert man das Modul AC2715?

Die Adresse liegt zwischen 1 und 31. Standardmäßig ist sie 0. Verwenden Sie ein Adressiermodul (Klemmen A+ und A-) oder den ifm AS-i-Controller mit der Funktion MULTIPLE AUTO ADDRESS. Entfernen Sie vor der Zuweisung den Adressierstecker.

Was bedeutet die rote LED am Modul?

Die rote LED zeigt einen Kurzschluss am entsprechenden Ausgang an. Überprüfen Sie die Verkabelung und den Aktor.

Welche externe Versorgungsspannung wird für die Aktoren benötigt?

Eine SELV-Spannung (Schutzkleinspannung) von 24 V DC ist erforderlich. Schließen Sie +24V an E+ und 0V an E- an.

Wie viele AC2715-Module können maximal an einen AS-i-Master angeschlossen werden?

Bis zu 31 Slaves können an einen AS-i-Master angeschlossen werden.

Wie montiert man das Modul AC2715?

Montieren Sie es auf einer 35-mm-Tragschiene oder befestigen Sie es an einer Montagevorrichtung. Sorgen Sie für freie Luftzirkulation zur Wärmeableitung, vorzugsweise in vertikaler Position.

Was tun, wenn der Adressierstecker nicht entfernt wurde?

Wenn der Adressierstecker an Ort und Stelle bleibt, kann das Modul nicht mit dem Master kommunizieren. Er muss für jede Adressierung oder den normalen Betrieb entfernt werden.

Wie hoch ist der Stromverbrauch des Moduls über das AS-i-Netzwerk?

Der Gesamtstromverbrauch über das AS-i-Netzwerk beträgt weniger als 40 mA.

Unterstützt das Modul AC2715 die Watchdog-Funktion?

Ja. Wenn die Verbindung zum Master unterbrochen wird, werden die 4 Ausgänge ausgeschaltet.

Was ist der maximale Ausgangsstrom pro Aktor?

Jeder Ausgang kann bis zu 1 A (DC13) liefern. Der Gesamtstrom pro Modul darf 4 A nicht überschreiten.

Wie adressiert man mehrere AC2715-Module automatisch?

Verwenden Sie einen ifm AS-i-Controller mit aktivierter Funktion MULTIPLE AUTO ADDRESS. Entfernen Sie den Adressierstecker des ersten Moduls, dann des zweiten usw. Die Module erhalten die niedrigsten freien Adressen der Reihe nach.

BEDIENUNGSANLEITUNG AC2715 IFM

Bestimmungsgemäße Verwendung

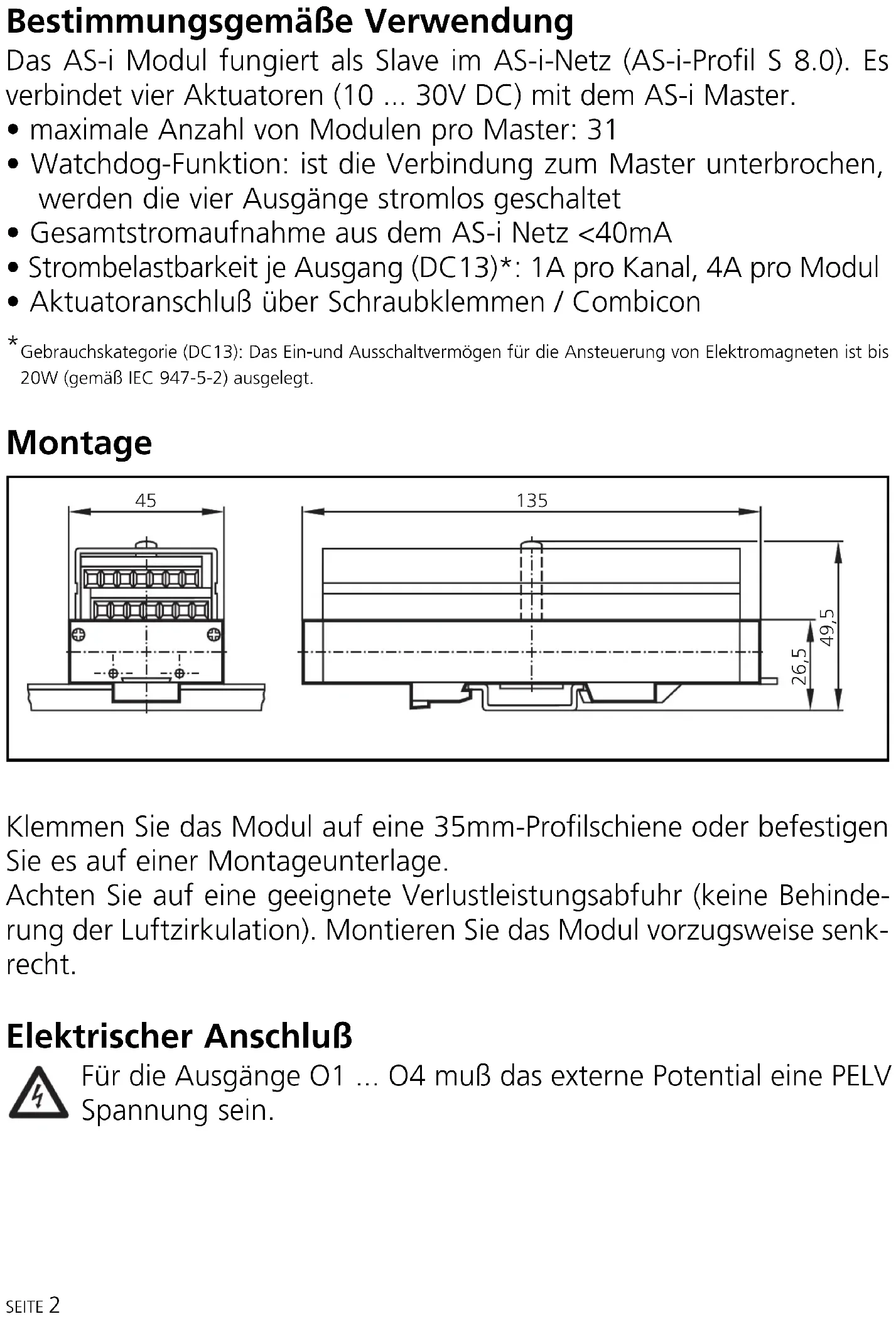

Das AS-i Modul fungiert als Slave im AS-i-Netz (AS-i-Profil S 8.0). Es verbindet vier Aktuatoren (10 ... 30V DC) mit dem AS-i Master.

• maximale Anzahl von Modulen pro Master: 31
• Watchdog-Funktion: ist die Verbindung zum Master unterbrochen, werden die vier Ausgänge stromlos geschaltet
• Gesamtstromaufnahme aus dem AS-i Netz <40mA
• Strombelastbarkeit je Ausgang (DC13)*: 1A pro Kanal, 4A pro Modul
• Aktuatoranschluß über Schraubklemmen / Combicon

* Gebrauchskategorie (DC13): Das Ein- und Ausschaltvermögen für die Ansteuerung von Elektromagneten ist bis 20W (gemäß IEC 947-5-2) ausgelegt.

Montage

45

135 49,5 26,5

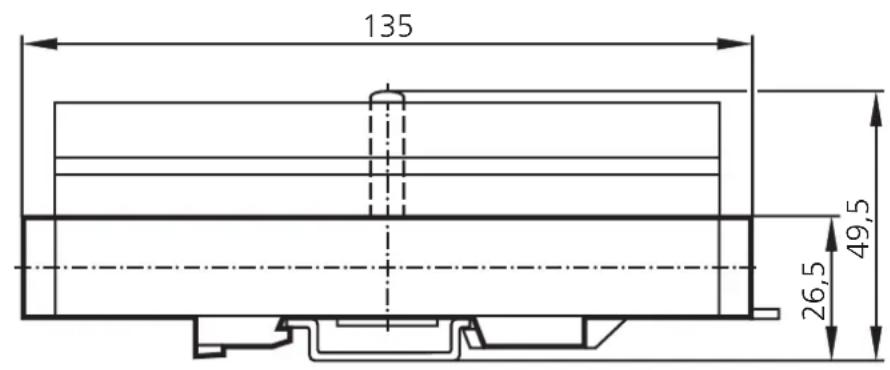

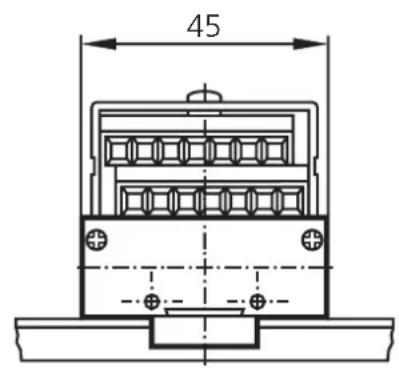

Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.

Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinderung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senkrecht.

Elektrischer Anschluß

Für die Ausgänge O1 ... O4 muß das externe Potential eine PELV Spannung sein.

Klemmenbelegung

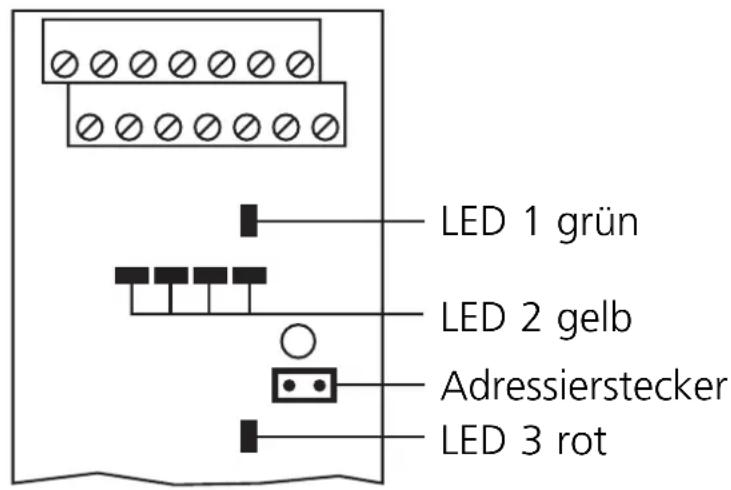

LED 1 grün LED 2 gelb Adressierstecker LED 3 rot

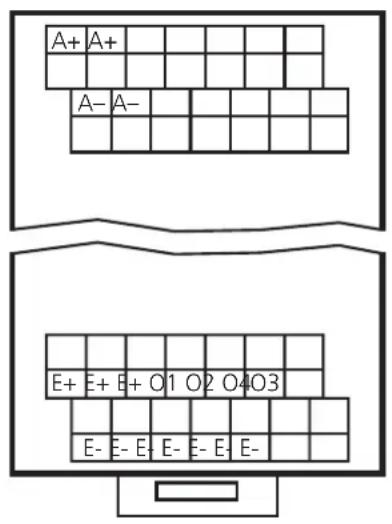

A+ A+ A- A- E+ E+ E+ O1 O2 O4O3 E- E- E- E- E- E-

A+: AS-i +

A-: AS-i -

E+: ext. Spannungsversorgung +24V für Aktuatoren

E-: ext. Spannungsversorgung +0V für Aktuatoren

01 ... 04: Schaltausgang Aktuator 1 ... 4

LED 1: Anzeige AS-i Spannung

LEDs 2: Schaltzustandsanzeige Aktuatorausgänge

LED 3: Anzeige Kurzschluß/Überlast Ausgänge

Glühlampe

L+ O1 A O- (E-)

2-Leiter-Magnetventil (Freilaufdiode empfohlen)

O1 - O- (E-)

Adressieren

Vergeben Sie eine Adresse zwischen 1 und 31; Auslieferadresse ist 0.

A Adressieren mit dem Adressiergerät

Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-. Ziehen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse.

B Automatisches Adressieren mit ifm AS-i Controller

Alle vorhandenen Slaves müssen projektiert sein. Verbinden Sie das Modul mit dem Controller (Funktion MULTIPLE AUTO ADDRESS = EIN). Ziehen Sie den Adressierstecker, die niedrigste freie Adresse wird belegt.

Automatisches Adressieren mehrerer Module:

ziehen Sie beim ersten Modul den Adressierstecker, dann beim zweiten Modul usw. Die Module werden in aufsteigender Reihenfolge adressiert.

C Adressieren durch AS-i Software

Schließen Sie das Modul an und vergeben Sie die gewünschte Adresse.

Achtung: Adressieren Sie mehrere Module, darf jeweils nur ein Modul mit der Adresse 0 im AS-i Strang vorhanden sein. Dazu müssen zunächst alle Adressierstecker gesteckt sein.

Ziehen Sie den Stecker 1 beim ersten Modul und adressieren Sie es, ziehen Sie dann Stecker 2 beim zweiten Modul und adressieren es usw.

D Der Adressierstecker bleibt gezogen, da sonst keine Kommunikation mit dem Master erfolgen kann.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz o.k.
• LED gelb: Ausgänge geschaltet
• LED rot: Kurzschluß in einem Ausgang
