KN0006 - Capteur de niveau IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de niveau capacitif
Marque	IFM
Modèle	KN0006
Série	efectoriso® KNM
Application	Contrôle de niveau de liquides et matières en vrac sèches, notamment granulés plastiques
Alimentation	20-250 V AC/DC
Sortie	Commutateur (normalement ouvert ou normalement fermé selon version)
Température de la face active	Jusqu'à 110 °C
Indication par LED	Verte (réglage), jaune (commutation), rouge (défaut ou seuil atteint)
Réglage	Automatique par bouton-poussoir de programmation (réglages vide et plein)
Verrouillage	Oui, pour éviter toute manipulation non autorisée
Montage	Au contact du fluide ou sans contact (cuves non métalliques)
Raccordement électrique	2 fils (L1, N) - coupure de l'installation avant raccordement
Entretien	Aucun entretien nécessaire ; garder la face active exempte de dépôts
Messages d'erreur	LED rouge clignote à 8 Hz : réglage incorrect ou défaut interne
Réparabilité	Non réparable, remplacer l'appareil en cas de défaut
Pièces détachées	Non disponibles
Normes	Fiche technique disponible sur www.ifm.com

FOIRE AUX QUESTIONS - KN0006 IFM

Comment effectuer le réglage vide du capteur KN0006 ?

Après montage dans une cuve vide, appuyer sur le bouton-poussoir de programmation pendant 1 à 5 secondes jusqu'à ce que la LED verte clignote lentement (1 Hz). Relâcher le bouton. Le réglage vide est alors mémorisé.

Comment effectuer le réglage plein ?

Après le réglage vide, remplir la cuve pour couvrir la zone active. Appuyer sur le bouton-poussoir pendant 5 à 10 secondes : la LED verte clignote d'abord lentement, puis rapidement (2 Hz) après 5 s. Relâcher pour mémoriser le réglage plein.

Comment verrouiller le capteur pour éviter des modifications non autorisées ?

Appuyer sur le bouton-poussoir pendant au moins 10 secondes. La LED verte s'éteint après 10 s, indiquant que l'appareil est verrouillé. Toute programmation est alors bloquée.

Comment déverrouiller le capteur ?

Appuyer de nouveau sur le bouton-poussoir pendant au moins 10 secondes. La LED verte clignote brièvement deux fois, puis l'appareil est déverrouillé et toutes les fonctions de programmation sont réactivées.

Que signifient les différentes couleurs de LED ?

LED verte : clignotement lent (réglage vide), clignotement rapide (réglage plein), éteinte (mode fonctionnement). LED jaune : éteinte (sortie non commutée), allumée (sortie commutée). LED rouge : clignotement rapide (8 Hz) = défaut de réglage ou erreur interne, clignotement lent (1 Hz) = seuil de commutation presque atteint.

Que faire en cas de message d'erreur (LED rouge clignotant rapidement) ?

Un défaut de réglage peut survenir si la différence de signal entre vide et plein est trop faible ou si l'ordre des réglages est inversé. Appuyer à nouveau sur le bouton-poussoir ou couper puis rétablir l'alimentation pour effacer l'erreur. Les valeurs mémorisées précédemment restent intactes.

Peut-on utiliser le KN0006 avec tous types de liquides ou matériaux ?

Le capteur est conçu pour les liquides et matières en vrac sèches, de préférence les granulés plastiques. Il est sensible aux matériaux ayant une constante diélectrique suffisante. En cas de doute, consulter la fiche technique ou contacter le fabricant.

Quelle est la température maximale de la face active ?

La face active supporte une température maximale de 110 °C. Elle peut être montée en contact direct avec un hublot sans espace d'air.

Comment monter le capteur ?

Le montage peut être sans contact avec le fluide (pour cuves non métalliques) ou en contact avec le fluide. Suivre les illustrations du manuel. Veiller à ce que la face active soit exempte de dépôts pour un fonctionnement fiable.

Le capteur nécessite-t-il un entretien régulier ?

Non, le détecteur ne nécessite aucun entretien. Il faut simplement veiller à ce que la face active et l'espace libre restent dégagés de tout dépôt ou corps étranger, surtout en montage face active vers le haut.

MODE D'EMPLOI KN0006 IFM

Bedienungsanleitung operating instructions notice pour utilisateurs

efectoriso®

Kapazitiver niveauschalter capacitive level switch détecteur de niveau capacitif KNM

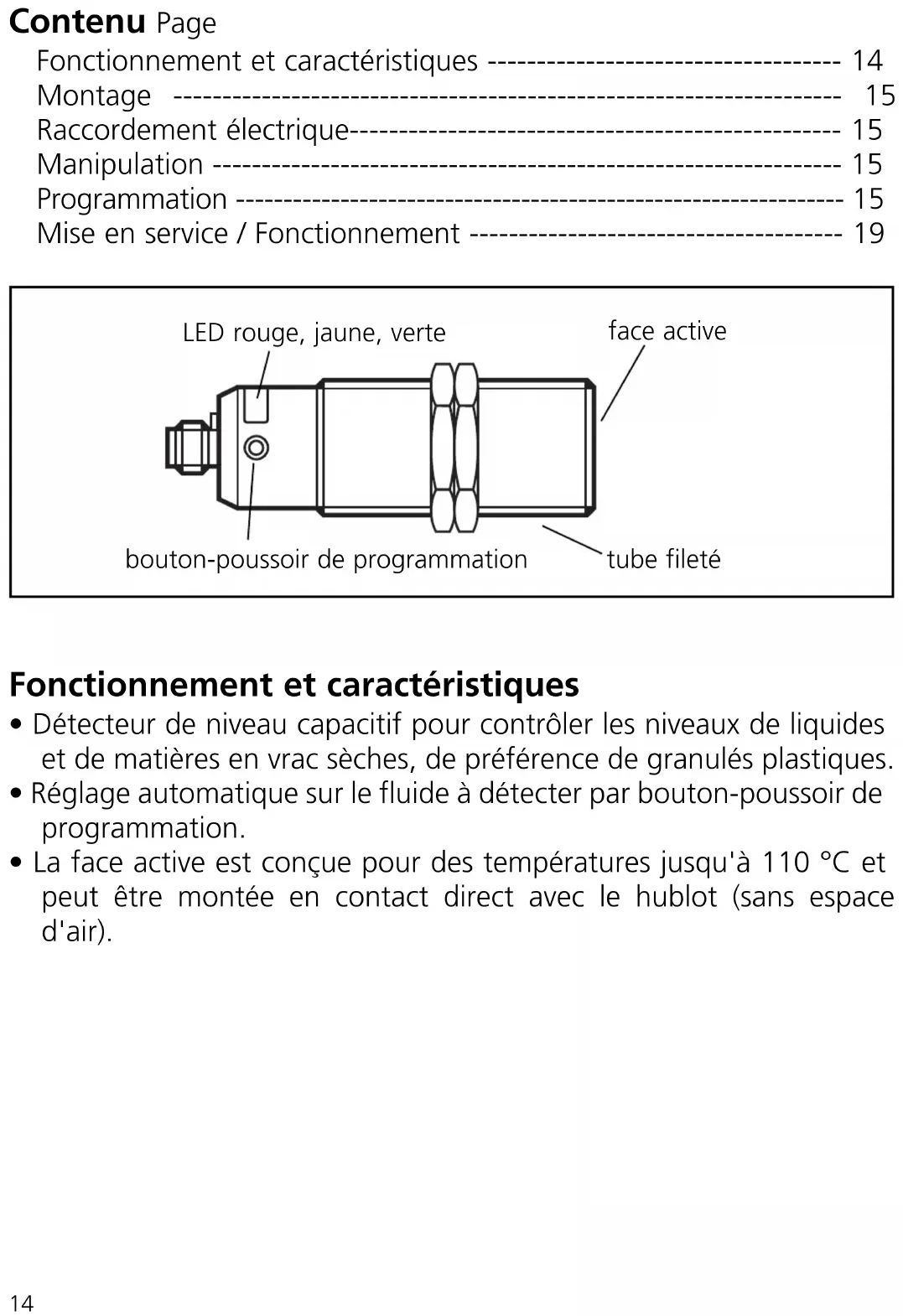

Fonctionnement et caractéristiques 14

Montage 15

Raccordement électrique---- 15

Manipulation 15

Programmation 15

Mise en service / Fonctionnement 19

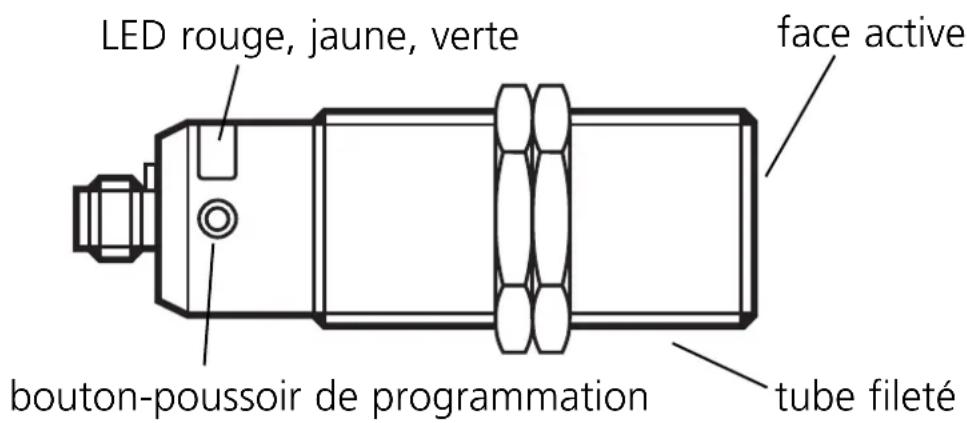

LED rouge, jaune, verte face active bouton-poussoir de programmation tube fileté

Fonctionnement et caractéristiques

• Détecteur de niveau capacitif pour contrôler les niveaux de liquides et de matières en vrac sèches, de préférence de granulés plastiques.
• Réglage automatique sur le fluide à détecter par bouton-poussoir de programmation.
• La face active est conçue pour des températures jusqu'à 110 °C et peut être montée en contact direct avec le hublot (sans espace d'air).

Montage

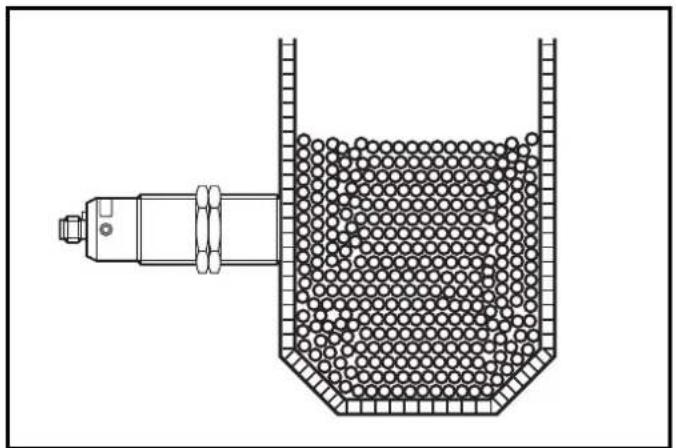

Monter le détecteur de niveau selon l'illustration:

Sans contact avec le fluide (seulement pour des cuves non métalliques)

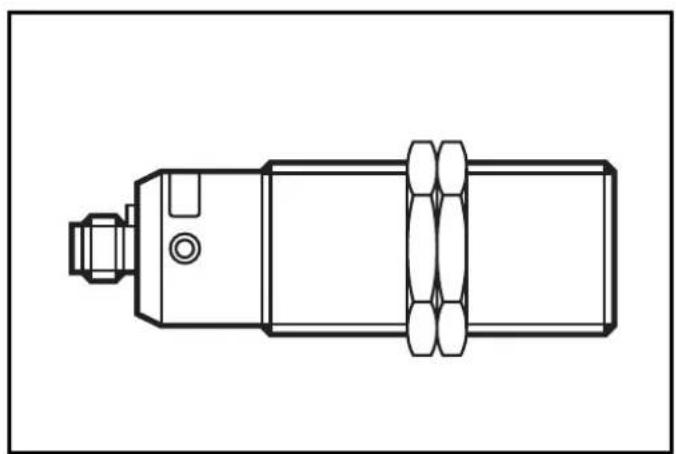

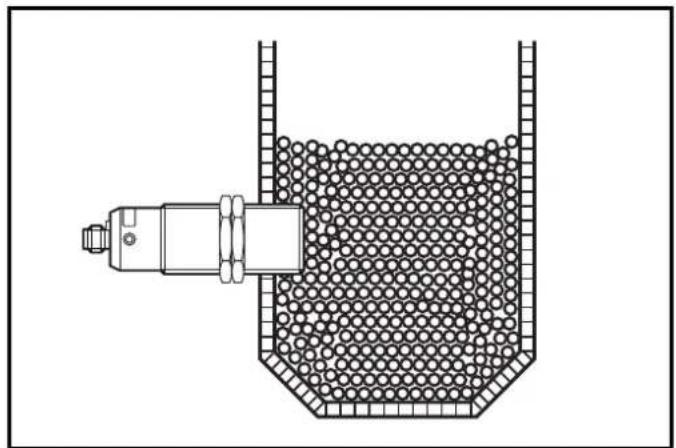

En contact avec le fluide

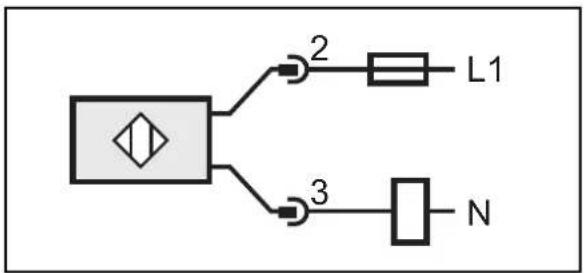

Raccordement électrique

Mettre l'installation hors tension. Raccorder le détecteur (voir l'étiquette).

Manipulation

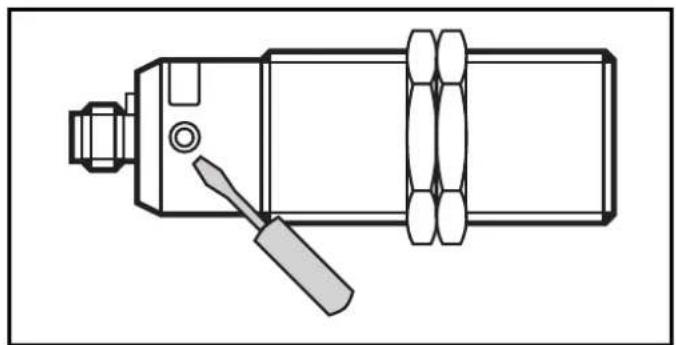

Régler le détecteur. Pour ainsi faire, appuyer sur le bouton-poussoir de programmation avec un objet non pointu.

Aperçu des modes et de leurs fonctions de base:

• Mode de fonctionnement: Mode de travail normal. Dans ce mode, toutes les fonctions standards du détecteur sont actives.
• Mode de réglage: Réglage du seuil de commutation en effectuant le réglage vide et plein.
• Mode de verrouillage: Verrouillage et déverrouillage de l'appareil possible pour éviter des manipulations non autorisées.

Réglage vide

Après le montage dans la cuve vide, l'appareil doit être réglé (réglage vide). La cuve peut être considérée comme "vide" si le fluide à détecter est au min. à 20 mm de la zone active. Si le détecteur détecte un fluide après le réglage, il change son état de commutation.

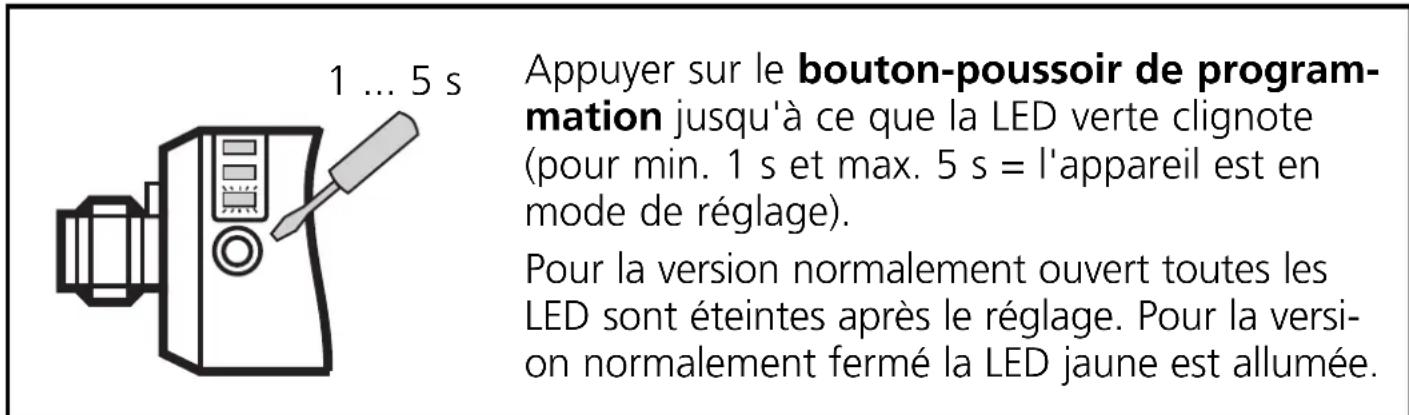

1 ... 5 s Appuyer sur le bouton-poussoir de programmation jusqu'à ce que la LED verte clignote (pour min. 1 s et max. 5 s = l'appareil est en mode de réglage). Pour la version normalement ouvert toutes les LED sont éteintes après le réglage. Pour la version normalement fermé la LED jaune est allumée.

Note:

Le détecteur peut fonctionner avec le réglage vide seul. Cependant, il est recommandé d'effectuer également un "réglage plein" avec la zone active entièrement couverte après le réglage vide. Grâce à la combinaison réglage vide/réglage plein, le microprocesseur interne détermine la position optimale des seuils de commutation entre les deux états. Lorsque les deux critères de réglage (réglage vide et réglage plein) sont utilisés, la fiabilité maximale est atteinte pour l'application. En cas de réglage vide, le microprocesseur interne génère 2 valeurs.

La première valeur correspond au signal du détecteur mesuré à l'état vide. La deuxième valeur est une valeur mesurée supposée pour l'état plein. Ceci est calculé par l'état vide qui vient d'être mesuré et un préréglage du signal effectué en usine. Lors du réglage plein, cette deuxième valeur est remplacée par une valeur mesurée réelle.

Réglage plein

Après le réglage vide, le réglage plein doit être réalisé, si possible, de façon à ce que l'appareil commute.

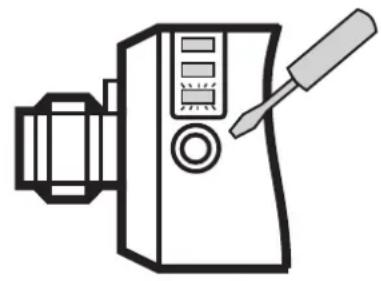

Appuyer sur le bouton-poussoir de programmation jusqu'à ce que la LED verte clignote rapide-ment (= l'appareil est en mode de réglage).

La LED clignote d'abord lentement (env. 1 Hz), après 5 s elle clignote deux fois plus vite (env. 2 Hz).

Après le réglage seulement la LED jaune est allumée - pour la version normalement ouvert. Pour la version normalement fermé toutes les LED sont éteintes.

Le réglage plein peut être répété aussi souvent que souhaité. La valeur mémorisée pour l'état vide n'est pas effacée par le réglage plein. Après un nouveau réglage vide, les deux valeurs sont automatiquement mises. Les dernières valeurs définies sont remplacées.

De ce fait, effectuer d'abord toujours le réglage vide, ensuite, si besoin, le réglage plein!

Verrouiller

Les valeurs réglées mémorisées peuvent être protégées contre une programmation non autorisée comme suit (réglage effectué en usine: déverrouillé):

Appuyer sur le bouton-poussoir de programmation pendant 10 s.

D'abord la LED verte clignote lentement (env. 1 Hz), après 5 s plus rapidement (env. 2 Hz), après 10 s elle s'éteint. L'appareil est verrouillé.

Si le bouton-poussoir programmation est relâché, l'appareil est verrouillé et toutes les fonctions de programmation sont bloquées. L'appareil retourne au mode de fonctionnement.

Si cette opération est effectuée en état verrouillé, la LED verte s'éteint brièvement, et ensuite ne réagit plus.

Déverrouiller

Appuyer sur le bouton-poussoir de programmation pendant min.10 s.

Après environ 10 s la LED verte clignote 2 fois brièvement. Ensuite l'appareil est déverrouillé et les LED indiquent l'état de fonctionnement actuel.

Si le bouton-poussoir de programmation est relâché, l'appareil est déverrouillé et toutes les fonctions de programmation sont de nouveau actives.

Messages d'erreur

Si le réglage vide ou plein n'est pas possible, la LED rouge clignote rapidement à env. 8 Hz après la tentative de réglage (erreur de réglage). Pour effacer ce message d'erreur, appuyer sur le bouton-poussoir de programmation une nouvelle fois ou mettre l'installation hors tension et de nouveau sous tension. Les valeurs mesurées mémorisées avec succès jusqu'à ce moment restent inchangées.

Raisons possibles pour un message d'erreur:

• La différence de signal entre l'état vide et l'état plein est trop faible (par ex. réglage vide et réglage plein sans le changement de niveau nécessaire)
• Le changement de signal entre l'état vide et l'état plein est effectué dans le mauvais ordre (par ex. réglage vide en état plein et ensuite réglage plein en état vide).
• Réglage vide hors de la zone de fonctionnement (par ex. réglage vide en cas de contact direct avec un fluide relié à la terre électriquement, par ex. si la face active du détecteur est immergée dans l'eau).

Aide: Eviter l'erreur mentionnée et répéter le réglage pour corriger l'erreur.

D'autres erreurs:

• Défaut électronique ou endommagement de l'appareil dans la zone de détection
• Défaut interne (peut seulement être effacé par la mise hors tension et de nouveau sous tension, reset hardware)

Mise en service / fonctionnement

Vérifier le bon fonctionnement de l'appareil. Pour ce faire, provoquer la réponse du détecteur en prenant des mesures appropriées.

Indication par LED:

LED verte	Clignote lentement (1 Hz): mode de réglage videClignote rapidement (2 Hz): mode de réglage pleinEteinte: appareil en mode de fonctionnement
LED jaune	Eteinte: sortie de commutation non commutéeAllumée: sortie de commutation commutée
LED rouge	Clignote vite (8 Hz): défaut de réglage, défaut interneClignote lentement (1 Hz): seuil de commutation presque atteint

La LED rouge est brièvement active durant le changement entre "fluide pas présent" et "fluide présent" (clignote à 1 Hz) si le fluide a presque atteint le seuil de commutation. Cela peut arriver en particulier si le niveau change très lentement et n'est pas un message d'erreur signifiant une perturbation de l'appareil.

Le fonctionnement du détecteur de niveau ne nécessite aucun entretien. Pour un bon fonctionnement il faut respecter que:

La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers, notamment en cas de montage avec la face active vers le haut.

Données techniques

Données techniques et informations supplémentaires sur www. ifm. com --> Select your country --> Fiche technique
