Produkttyp	Kapazitiver Füllstandsdetektor
Marke	IFM
Modell	KN0006
Serie	efectoriso® KNM
Anwendung	Füllstandskontrolle von Flüssigkeiten und trockenen Schüttgütern, insbesondere Kunststoffgranulaten
Spannungsversorgung	20-250 V AC/DC
Ausgang	Schaltausgang (Schließer oder Öffner je nach Version)
Temperatur der aktiven Fläche	Bis 110 °C
LED-Anzeige	Grün (Einstellung), gelb (Schaltung), rot (Fehler oder Schwellwert erreicht)
Einstellung	Automatisch über Programmiertaster (Leer- und Volleinstellung)
Verriegelung	Ja, um unbefugte Bedienung zu vermeiden
Montage	Im Kontakt mit dem Medium oder berührungslos (nichtmetallische Behälter)
Elektrischer Anschluss	2-Leiter (L1, N) - Anlage vor Anschluss spannungsfrei schalten
Wartung	Keine Wartung erforderlich; aktive Fläche frei von Ablagerungen halten
Fehlermeldungen	Rote LED blinkt mit 8 Hz: falsche Einstellung oder interner Fehler
Reparierbarkeit	Nicht reparierbar, Gerät bei Defekt ersetzen
Ersatzteile	Nicht verfügbar
Normen	Datenblatt verfügbar unter www.ifm.com

Häufig gestellte Fragen - KN0006 IFM

Wie führe ich die Leereinstellung des Sensors KN0006 durch?

Nach Montage in einem leeren Behälter den Programmiertaster 1 bis 5 Sekunden drücken, bis die grüne LED langsam blinkt (1 Hz). Taste loslassen. Die Leereinstellung ist dann gespeichert.

Wie führe ich die Volleinstellung durch?

Nach der Leereinstellung den Behälter füllen, bis die aktive Zone bedeckt ist. Den Programmiertaster 5 bis 10 Sekunden drücken: Die grüne LED blinkt zuerst langsam, nach 5 s schnell (2 Hz). Loslassen, um die Volleinstellung zu speichern.

Wie verriegle ich den Sensor, um unbefugte Änderungen zu vermeiden?

Den Programmiertaster mindestens 10 Sekunden drücken. Die grüne LED erlischt nach 10 s, was anzeigt, dass das Gerät verriegelt ist. Jede Programmierung ist dann blockiert.

Wie entriegele ich den Sensor?

Den Programmiertaster erneut mindestens 10 Sekunden drücken. Die grüne LED blinkt kurz zweimal, dann ist das Gerät entriegelt und alle Programmierfunktionen sind wieder aktiviert.

Was bedeuten die verschiedenen LED-Farben?

Grüne LED: langsames Blinken (Leereinstellung), schnelles Blinken (Volleinstellung), aus (Betriebsmodus). Gelbe LED: aus (Ausgang nicht geschaltet), an (Ausgang geschaltet). Rote LED: schnelles Blinken (8 Hz) = Einstellungsfehler oder interner Fehler, langsames Blinken (1 Hz) = Schaltschwelle fast erreicht.

Was tun bei einer Fehlermeldung (rote LED blinkt schnell)?

Ein Einstellungsfehler kann auftreten, wenn die Signaldifferenz zwischen Leer und Voll zu gering ist oder die Reihenfolge der Einstellungen vertauscht wurde. Drücken Sie erneut den Programmiertaster oder unterbrechen und schließen Sie die Spannungsversorgung, um den Fehler zu löschen. Die zuvor gespeicherten Werte bleiben erhalten.

Kann der KN0006 mit allen Arten von Flüssigkeiten oder Materialien verwendet werden?

Der Sensor ist für Flüssigkeiten und trockene Schüttgüter, vorzugsweise Kunststoffgranulate, ausgelegt. Er reagiert auf Materialien mit ausreichender Dielektrizitätskonstante. Im Zweifelsfall das Datenblatt konsultieren oder den Hersteller kontaktieren.

Wie hoch ist die maximale Temperatur der aktiven Fläche?

Die aktive Fläche hält einer maximalen Temperatur von 110 °C stand. Sie kann in direktem Kontakt mit einem Schauglas ohne Luftspalt montiert werden.

Wie montiere ich den Sensor?

Die Montage kann berührungslos zum Medium (für nichtmetallische Behälter) oder in Kontakt mit dem Medium erfolgen. Befolgen Sie die Abbildungen im Handbuch. Stellen Sie sicher, dass die aktive Fläche frei von Ablagerungen ist, für einen zuverlässigen Betrieb.

Benötigt der Sensor regelmäßige Wartung?

Nein, der Detektor benötigt keine Wartung. Es ist lediglich darauf zu achten, dass die aktive Fläche und der freie Raum frei von Ablagerungen oder Fremdkörpern bleiben, insbesondere bei Montage mit aktiver Fläche nach oben.

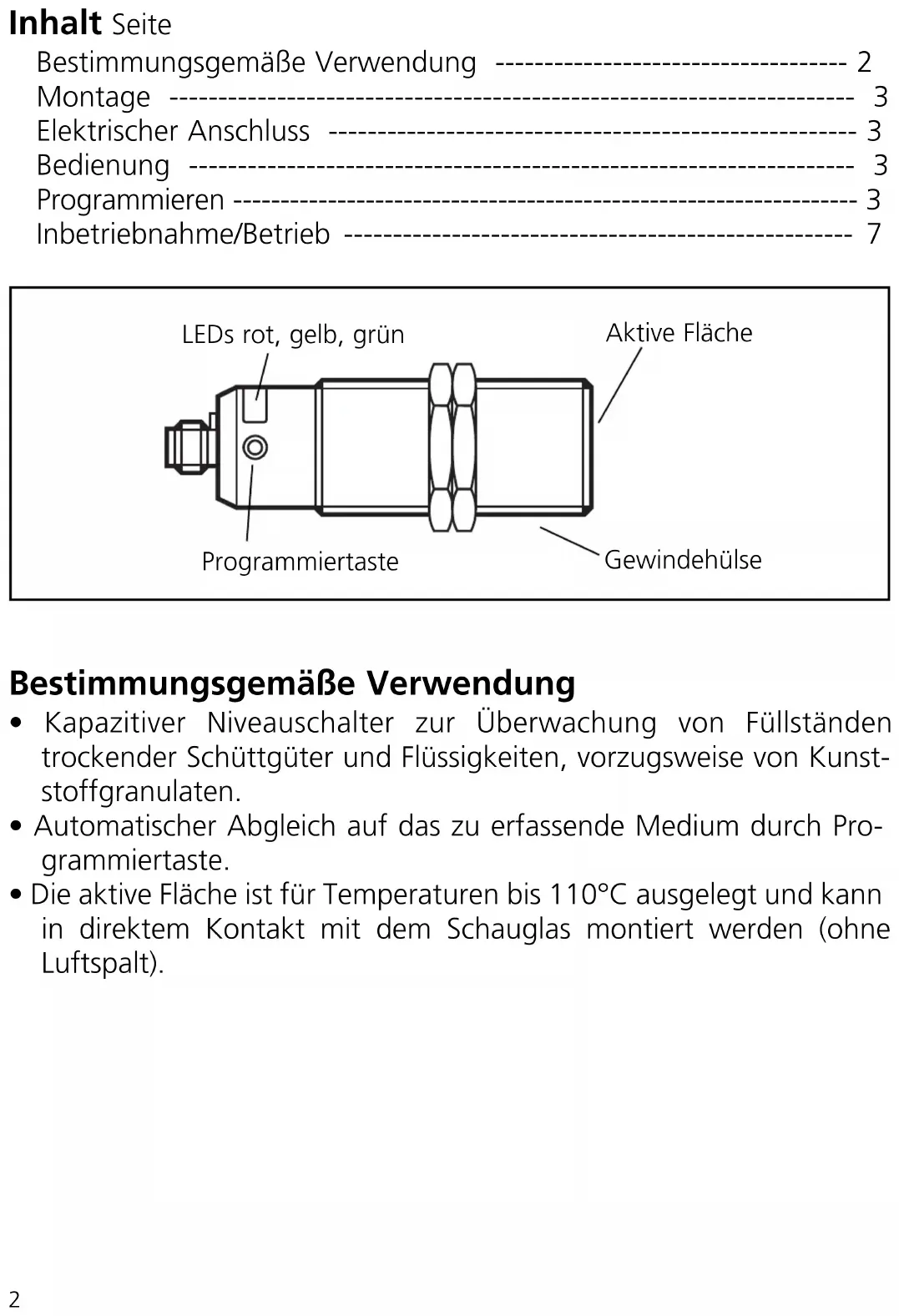

BEDIENUNGSANLEITUNG KN0006 IFM

Bestimmungsgemäße Verwendung 2
Montage 3
Elektrischer Anschluss 3
Bedienung 3
Programmieren 3
Inbetriebnahme/Betrieb 7

Bestimmungsgemäße Verwendung

• Kapazitiver Niveauschalter zur Überwachung von Füllständen trockender Schüttgüter und Flüssigkeiten, vorzugsweise von Kunststoffgranulaten.
• Automatischer Abgleich auf das zu erfassende Medium durch Programmiertaste.
• Die aktive Fläche ist für Temperaturen bis 110°C ausgelegt und kann in direktem Kontakt mit dem Schauglas montiert werden (ohne Luftspalt).

Montage

Montieren Sie den Niveauschalter wie abgebildet:

Nicht medienberührend (nur für nichtmetallische Behälter)

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (siehe Typenschild).

Bedienung

Gleichen Sie den Sensor ab. Drücken Sie dazu die Programmiertaste mit einem stumpfen Gegenstand.

Übersicht über die Modi und ihre Grundfunktionen:

• Betriebsmodus: Normaler Arbeitsbetrieb. In diesem Modus sind alle normalen Sensorfunktionen aktiv.
• Abgleichmodus: Einstellung der Schaltschwelle durch Leer- und Vollabgleich.
• Sperrmodus : Verriegeln und Entriegeln des Gerätes zur Vermeidung von Manipulationen möglich.

Leerabgleich

Das Gerät muß nach dem Einbau in den leeren Behälter abgeglichen werden (Leerabgleich). Als „leer“ kann der Behälter dann betrachtet werden, wenn das zu erfassende Füllgut mindestens 20 mm von der aktiven Zone entfernt ist. Erfasst der Sensor nach dem Abgleich ein Füllgut, ändert sich sein Schaltzustand.

Hinweis:

Der Sensor ist allein mit Leerabgleich funktionsfähig. Es wird jedoch empfohlen, nach dem Leerabgleich auch einen „Vollabgleich“ mit voll bedeckter aktiver Zone durchzuführen. Aus der Kombination Leerabgleich / Vollabgleich ermittelt der interne Mikroprozessor die optimale Lage der Schaltschwellen zwischen beiden Zuständen. Bei Anwendung beider Abgleichkriterien (Leer- und Vollabgleich), erhält man die maximale Betriebssicherheit für die Applikation. Beim Leerabgleich generiert der interne Mikroprozessor 2 Werte.

Der erste Wert entspricht dem im Leerzustand gemessenen Sensorsignal. Der zweite Wert ist ein angenommener Messwert für den Vollzustand. Dieser wird aus dem gerade gemessenen Leerzustand und einem werksseitig vordefinierten Signalabstand berechnet. Dieser zweite Wert wird beim Vollabgleich durch einen tatsächlichen Messwert ersetzt.

Vollabgleich

Nach dem Leerabgleich soll, wenn möglich, der Vollzustand hergestellt werden, so dass das Gerät schaltet.

5 ... 10	Drücken Sie dieProgrammiertaste, bis die grüne LED schnell blinkt(= Gerät ist im Abgleichmodus).
	Die LED blinkt zunächst langsam (ca. 1 Hz), nach 5 s blinkt sie doppelt so schnell (ca. 2 Hz).Nach dem Abgleichvorgang leuchtet - bei Gerätevariante Schließer - nur noch die gelbe LED. Bei Gerätevariante Öffner sind alle LEDs aus.

Der Vollabgleich kann beliebig oft wiederholt werden. Der gespeicherte Wert für den Leerzustand wird durch den Vollabgleich nicht überschrieben. Nach einem erneuten Leerabgleich werden beide Werte wieder automatisch gesetzt; die zuletzt definierten Werte werden überschrieben.

Führen Sie deshalb immer zuerst den Leerabgleich durch, danach bei Bedarf den Vollabgleich!

Verriegeln

Die gespeicherten Abgleichwerte können gegen unberechtigtes Programmieren wie folgt gesichert werden (Ausgangszustand: entriegelt):

Beim Loslassen der Programmiertaste wird das Gerät verriegelt und alle Programmierfunktionen sind gesperrt. Das Gerät springt zurück in den Betriebsmodus.

Wird dieser Vorgang aus dem verriegelten Zustand heraus gestartet, so zeigt die grüne LED 10 s lang keine Reaktion. Nach 10 s ist das Gerät entriegelt (siehe "Entriegeln").

Entriegeln

min. 10 s

Drücken Sie die Programmiertaste mind. 10 s.

Nach ca. 10 s blinkt die grüne LED 2x kurz auf. Das Gerät ist wieder entriegelt und die LEDs zeigen den aktuellen Betriebszustand an.

Beim Loslassen der Programmiertaste wird das Gerät entriegelt und alle Programmierfunktionen sind wieder frei gegeben.

Fehlermeldungen

Ist der Leer- oder Vollabgleich nicht möglich, blinkt die rote LED nach dem Abgleichversuch schnell mit ca. 8 Hz (Abgleichfehler).

Zum Löschen dieser Fehlermeldung betätigen Sie 1x die Programmier-taste oder schalten Sie die Betriebspannung aus und wieder ein. Die bisher erfolgreich eingelesenen Messwerte bleiben dabei unverändert gespeichert.

Mögliche Gründe für eine Fehlermeldung:

• Der Signalunterschied zwischen Leer- und Vollzustand ist zu gering (z. B. Leer- und Vollabgleich ohne entsprechende Füllstandsänderung)
• Die Signaländerung zwischen Leer- und Vollzustand erfolgt in die falsche Richtung (z.B. Leerabgleich im Vollzustand und darauf Voll-abgleich im Leerzustand)
• Leerabgleich außerhalb des Arbeitsbereiches (z.B. Leerabgleich auf Direktkontakt mit einem elektrisch geerdeten Medium, etwa wenn die aktive Zone ins Wasser getaucht ist)

Abhilfe: Vermeiden Sie die genannten Fehler und wiederholen Sie zur Fehlerbehebung den Abgleich.

Weitere Fehlerarten:

• Elektronischer Fehler oder Beschädigung des Gerätes im Sensorbereich
• Interner Fehler (kann nur durch Aus- und wieder Einschalten der Betriebsspannung gelöscht werden, Hardware-Reset)

Inbetriebnahme/Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Bringen Sie dazu den Sensor durch geeignete Maßnahmen zum Ansprechen.

Anzeige durch LEDs:

LED grün	Blinkt langsam (1 Hz): Abgleichmodus LeerabgleichBlinkt schnell (2 Hz): Abgleichmodus VollabgleichAUS: Gerät im Betriebsmodus
LED gelb	AUS: Schaltausgang gesperrtEIN: Schaltausgang leitend
LED rot	Blinkt schnell (8 Hz): Abgleichfehler, internerFehlerBlinkt langsam (1 Hz): Schaltschwelle unmittelbar erreicht

Die rote LED wird während des Wechselns zwischen „Medium nicht vorhanden“ und „Medium vorhanden“ kurz aktiv (blinkt mit 1 Hz), wenn das Medium die Schaltschwelle unmittelbar erreicht hat. Dies kann insbesondere bei sehr langsamen Füllstandsänderungen auftreten und stellt keine Fehlermeldung im Sinne einer Gerätestörung dar.

Der Betrieb des Niveauschalters ist wartungsfrei. Beachten Sie für eine einwandfreie Funktion:

- Die aktive Fläche und ggf. ein Freiraum sollten von Ablagerungen und Fremdkörpern freigehalten werden, insbesondere bei Montage mit aktiver Fläche nach oben.

Technische Daten

Technische Daten und weitere Informationen unter www.ifm.com --> Select your country --> Datenblattsuche
