Type de produit	Module AS-i (AS-i slave)
Marque	IFM
Modèle	AC2714
Dimensions (L x H x P)	45 x 135 x 26,5 mm
Poids	Environ 200 g
Alimentation	Réseau AS-i 18…30 V DC (capteurs) ; alimentation externe TBTP 24 V DC (actionneurs)
Consommation réseau AS-i	< 240 mA
Courant de sortie max. par sortie	1 A (DC13) ; total module 4 A
Entrées capteurs	4 entrées pour capteurs 2 fils ou 3 fils PNP (18…30 V DC)
Sorties actionneurs	4 sorties pour actionneurs 10…30 V DC
Adressage	Adresses 1 à 31 ; adresse par défaut 0 ; adressage via module, contrôleur AS-i ou logiciel
Fonction chien de garde	Si interruption > 40 ms, les 4 sorties sont mises hors tension
Affichage LED	LED verte (alimentation AS-i et externe OK) ; LED jaune (entrée/sortie commutée) ; LED rouge (court-circuit sortie)
Montage	Rail 35 mm ou fixation sur support ; position verticale recommandée pour dissipation
Raccordements	Bornes à vis Combicon pour capteurs/actionneurs
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec
Sécurité	Respecter les tensions TBTP ; assurer une libre circulation de l'air ; ne pas ouvrir le module
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le service technique IFM.
Informations générales	Module électronique pour réseau AS-i ; convient comme esclave avec profil S-7.0 ; nombre max. d'esclaves par maître : 31
Documentation	Notice d'utilisation téléchargeable au format PDF

FOIRE AUX QUESTIONS - AC2714 IFM

Comment installer le module AC2714 sur un rail DIN ?

Montez le module sur un rail 35 mm en l'encliquetant. Assurez une libre circulation de l'air autour du module pour une dissipation thermique correcte. Si possible, montez-le verticalement.

Quelle est la tension d'alimentation pour les capteurs et actionneurs ?

Les capteurs sont alimentés par le réseau AS-i (18…30 V DC). Les actionneurs nécessitent une alimentation externe TBTP (10…30 V DC). Ne pas raccorder les entrées à un potentiel externe.

Comment adresser le module AC2714 ?

L'adresse par défaut est 0. Vous pouvez adresser le module via un module d'adressage (bornes A+ et A-), automatiquement via un contrôleur AS-i ifm, ou via le logiciel AS-i. Le shunt d'adressage doit être retiré pour que l'adresse soit prise en compte.

Que signifient les LEDs sur le module ?

LED verte : alimentation AS-i et externe OK. LED jaune : entrée capteur ou sortie actionneur commutée. LED rouge : court-circuit sur une sortie. Si la LED verte est éteinte, vérifiez l'alimentation.

Combien de capteurs et d'actionneurs puis-je raccorder ?

Le module dispose de 4 entrées pour capteurs (2 fils ou 3 fils PNP) et 4 sorties pour actionneurs (10…30 V DC). Chaque sortie supporte jusqu'à 1 A (total module 4 A).

Que faire si une sortie ne fonctionne pas ?

Vérifiez que la LED rouge n'est pas allumée (court-circuit). Si oui, débranchez l'actionneur et réarmez le module. Vérifiez également l'alimentation externe et le raccordement. Si le problème persiste, le module est peut-être défectueux.

Puis-je utiliser le module avec d'autres marques de maîtres AS-i ?

Oui, le module AC2714 est un esclave AS-i standard conforme au profil S-7.0. Il est compatible avec tout maître AS-i respectant cette norme. Le nombre max. d'esclaves par maître est de 31.

Comment nettoyer le module AC2714 ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon sec non pelucheux. N'utilisez pas de solvants ou de produits abrasifs. Évitez l'humidité.

Que faire en cas de perte de communication avec le maître ?

Vérifiez que le shunt d'adressage est retiré (sinon l'adresse reste 0 et la communication est impossible). Vérifiez les connexions AS-i et l'alimentation. Si la LED verte est éteinte, le module n'est pas alimenté. La fonction chien de garde coupe les sorties après 40 ms de silence.

Où puis-je télécharger la notice complète du AC2714 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans une autre langue en renseignant votre email.

MODE D'EMPLOI AC2714 IFM

LISTED IND. CONT. EQ. 92CA

AS-i Module AS-i module Module AS-i

AC2704 AC2714

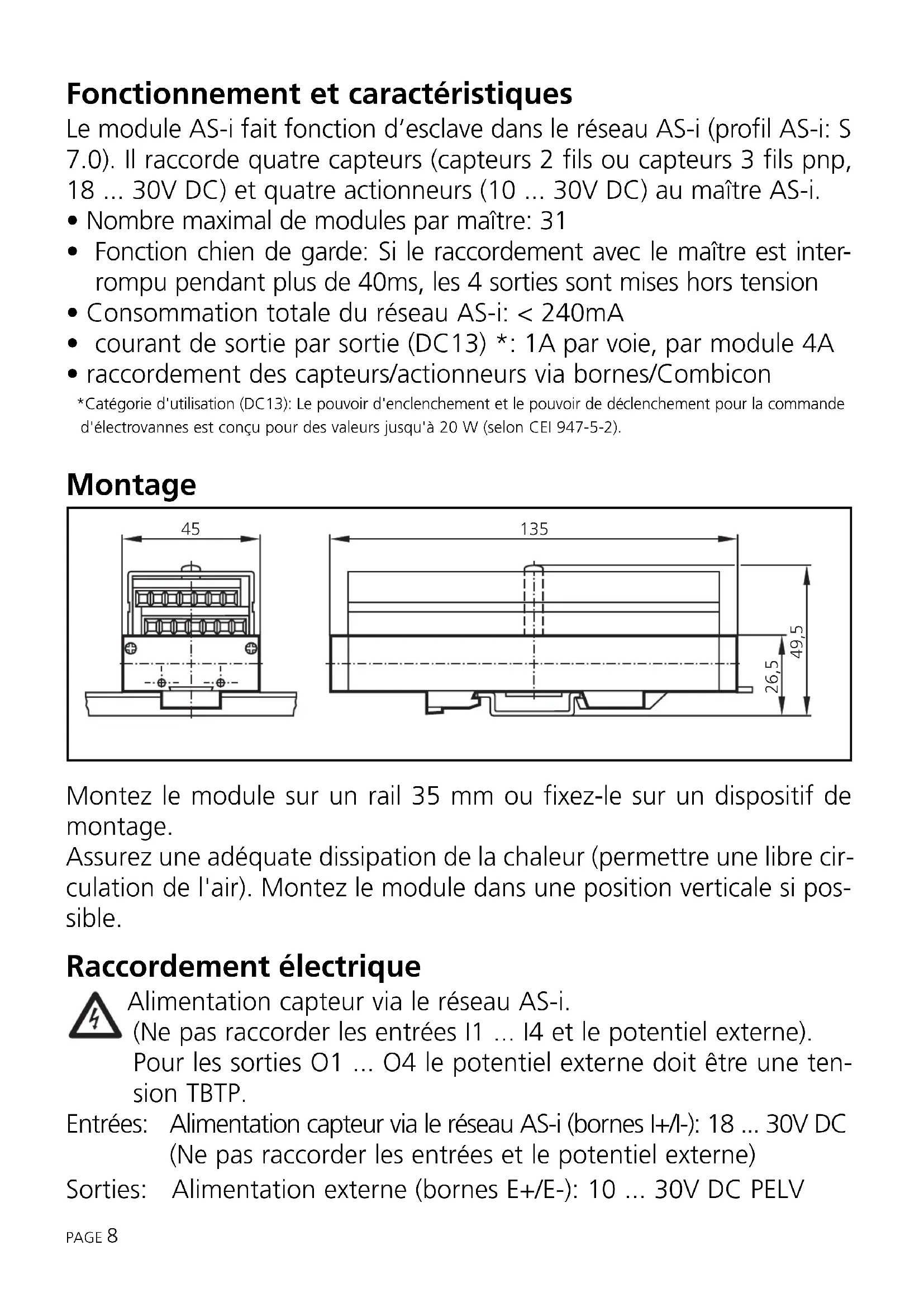

Fonctionnement et caractéristiques

Le module AS-i fait fonction d'esclave dans le réseau AS-i (profil AS-i: S 7.0). Il raccorde quatre capteurs (capteurs 2 fils ou capteurs 3 fils PNP, 18... 30V DC) et quatre actionneurs (10... 30V DC) au maître AS-i.

• Nombre maximal de modules par maître : 31
• Fonction chien de garde : Si le raccordement avec le maître est interrompu pendant plus de 40ms, les 4 sorties sont mises hors tension
• Consommation totale du réseau AS-i : < 240mA
• courant de sortie par sortie (DC13) *: 1A par voie, par module 4A
• raccordement des capteurs/actionneurs via bornes/Combicon

*Catégorie d'utilisation (DC13): Le pouvoir d'enclenchement et le pouvoir de déclenchement pour la commande d'électrovannes est conçu pour des valeurs jusqu'à 20 W (selon CEI 947-5-2).

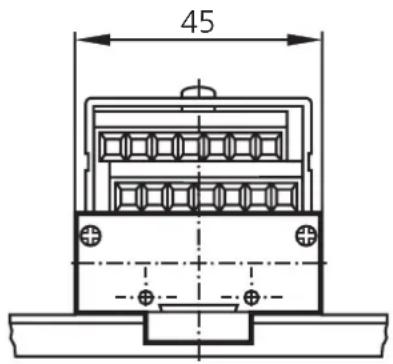

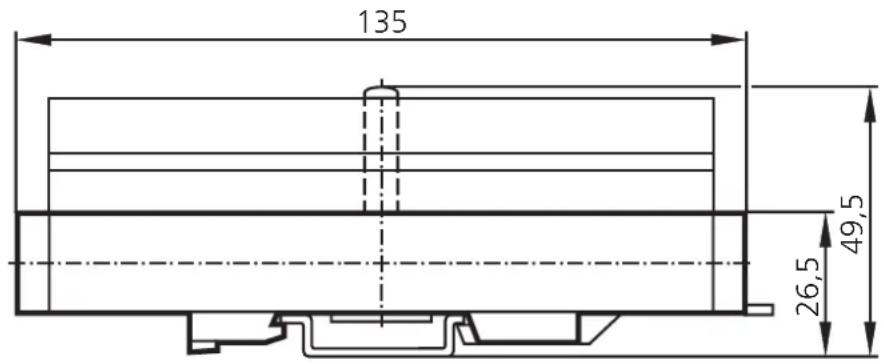

Montage

45

135 26,5 49,5

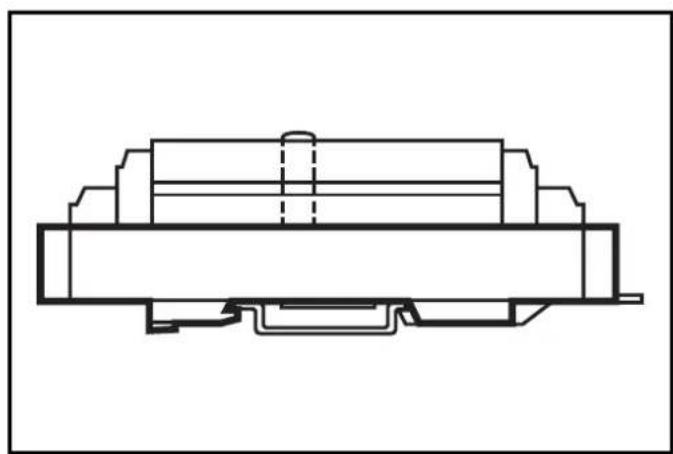

Montez le module sur un rail 35 mm ou fixez-le sur un dispositif de montage.

Assurez une adéquate dissipation de la chaleur (permettre une libre circulation de l'air). Montez le module dans une position verticale si possible.

Raccordement électrique

Alimentation capteur via le réseau AS-i.

(Ne pas raccorder les entrées I1... I4 et le potentiel externe).

Pour les sorties O1... O4, le potentiel externe doit être une tension TBTP.

Entrées: Alimentation capteur via le réseau AS-i (bornes I+/I-): 18... 30V DC (Ne pas raccorder les entrées et le potentiel externe)

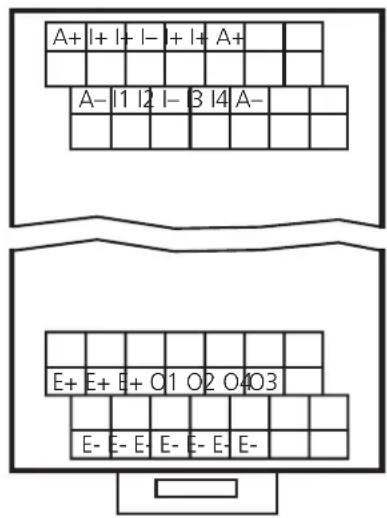

LEDs 1 jaunes LED 2 verte LEDs 3 jaunes shunt d'adressage* LED 4 rouge * •• retiré ••• inséré

A+ |+ |+ |- + |+ A+ A- |1 |2 |- 3 |4 A- E+ E+ E+ O1 O2 O4O3 E- E- E- E- E- E-

I+: AS-i + I-: AS-i -

I+: alimentation capteur +24V I-: alimentation capteur 0V

I1... I4: entrée de commutation capteurs 1... 4

E+: alimentation externe +24V pour actionneurs

E-: alimentation externe +0V pour actionneurs

01... 04: sorties de commutation actionneurs 1... 4

LEDs 1: indication commutation entrées capteurs

LED 2: indication d'alimentation AS-i

LEDs 3: indication de commutation des sorties actionneurs

Fin de course mécanique

L+ I+ A I1

Électrovanne 2 fils (diode de protection recommandée)

O1 + - -O- (E-)

Capteur 2 fils

L+ I+ A I1

Adresseage

Affectez une adresse entre 1 et 31. Lors de la livraison, l'adresse est 0.

A Adressage avec le module d'adressage

Raccordez le module d'adressage avec les bornes A+ et A-. Retirez le shunt d'adressage et affectez l'adresse souhaitée.

B Adressage automatique avec le contrôleur AS-i ifm

Tous les esclaves présents doivent être présélectionnés. Raccordez le module sur le contrôleur (fonction MULTIPLE AUTO ADDRESS = activée). Retirez le shunt d'adressage, l'adresse la plus basse libre est utilisée.

Adressage automatique de plusieurs modules : Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc. Les modules sont adressés dans l'ordre croissant. Adressage via le logiciel AS-i.

Adressage via le logiciel AS-i

Raccordez le module et affectez l'adresse souhaitée.

Attention: Si vous adressez plusieurs modules, seulement un module avec l'adresse 0 peut être présent sur le faisceau AS-i. De ce fait, tous les shunts d'adressage doivent d'abord être insérés.

Retirez le shunt d'adressage du premier module, continuez par le shunt d'adressage du second module etc.

Le shunt d'adressage reste retiré, sinon aucune communication avec le maître n'est possible.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED:

• LED verte : alimentation AS-i et alimentation externe o. k. • LED jaune : entrée/sortie est commutée • LED rouge : court-circuit sortie
