AC2714 - Elektronisches modul IFM - Kostenlose Bedienungsanleitung

Produkttyp	AS-i Modul (AS-i Slave)
Marke	IFM
Modell	AC2714
Abmessungen (L x H x P)	45 x 135 x 26,5 mm
Gewicht	Ca. 200 g
Stromversorgung	AS-i Netzwerk 18…30 V DC (Sensoren); externe Versorgung TBTP 24 V DC (Aktoren)
AS-i Netzwerkverbrauch	< 240 mA
Max. Ausgangsstrom pro Ausgang	1 A (DC13); Modul gesamt 4 A
Sensoreingänge	4 Eingänge für 2-Draht- oder 3-Draht-PNP-Sensoren (18…30 V DC)
Aktorausgänge	4 Ausgänge für Aktoren 10…30 V DC
Adressierung	Adressen 1 bis 31; Standardadresse 0; Adressierung über Modul, AS-i-Controller oder Software
Watchdog-Funktion	Bei Unterbrechung > 40 ms werden die 4 Ausgänge spannungslos geschaltet
LED-Anzeige	Grüne LED (AS-i und externe Versorgung OK); gelbe LED (Eingang/Ausgang geschaltet); rote LED (Kurzschluss Ausgang)
Montage	35 mm-Hutschiene oder Befestigung an Träger; vertikale Position zur Wärmeableitung empfohlen
Anschlüsse	Schraubklemmen Combicon für Sensoren/Aktoren
Wartung und Reinigung	Keine besondere Wartung; mit einem trockenen Tuch reinigen
Sicherheit	TBTP-Spannungen einhalten; freie Luftzirkulation sicherstellen; Modul nicht öffnen
Ersatzteile und Reparierbarkeit	Nicht durch den Benutzer reparierbar. Wenden Sie sich an den IFM-Kundendienst.
Allgemeine Informationen	Elektronikmodul für AS-i-Netzwerk; geeignet als Slave mit Profil S-7.0; max. Anzahl Slaves pro Master: 31
Dokumentation	Bedienungsanleitung als PDF-Download

Häufig gestellte Fragen - AC2714 IFM

Wie installiere ich das Modul AC2714 auf einer DIN-Schiene?

Montieren Sie das Modul durch Einrasten auf eine 35 mm-Hutschiene. Sorgen Sie für eine freie Luftzirkulation um das Modul für eine korrekte Wärmeableitung. Montieren Sie es wenn möglich vertikal.

Welche Versorgungsspannung haben Sensoren und Aktoren?

Die Sensoren werden vom AS-i-Netzwerk (18…30 V DC) versorgt. Die Aktoren benötigen eine externe TBTP-Versorgung (10…30 V DC). Schließen Sie die Eingänge nicht an ein externes Potenzial an.

Wie adressiere ich das Modul AC2714?

Die Standardadresse ist 0. Sie können das Modul über ein Adressiermodul (Klemmen A+ und A-), automatisch über einen ifm-AS-i-Controller oder über die AS-i-Software adressieren. Der Adressierungsstecker muss entfernt werden, damit die Adresse übernommen wird.

Was bedeuten die LEDs am Modul?

Grüne LED: AS-i und externe Versorgung OK. Gelbe LED: Sensoreingang oder Aktorausgang geschaltet. Rote LED: Kurzschluss an einem Ausgang. Wenn die grüne LED aus ist, überprüfen Sie die Versorgung.

Wie viele Sensoren und Aktoren kann ich anschließen?

Das Modul verfügt über 4 Eingänge für Sensoren (2-Draht oder 3-Draht PNP) und 4 Ausgänge für Aktoren (10…30 V DC). Jeder Ausgang unterstützt bis zu 1 A (Modul gesamt 4 A).

Was tun, wenn ein Ausgang nicht funktioniert?

Überprüfen Sie, ob die rote LED leuchtet (Kurzschluss). Wenn ja, trennen Sie den Aktor und setzen Sie das Modul zurück. Überprüfen Sie auch die externe Versorgung und den Anschluss. Wenn das Problem weiterhin besteht, ist das Modul möglicherweise defekt.

Kann ich das Modul mit anderen Marken von AS-i-Mastern verwenden?

Ja, das Modul AC2714 ist ein standardmäßiger AS-i-Slave gemäß dem Profil S-7.0. Es ist kompatibel mit jedem AS-i-Master, der diese Norm einhält. Die maximale Anzahl Slaves pro Master beträgt 31.

Wie reinige ich das Modul AC2714?

Trennen Sie die Stromversorgung vor der Reinigung. Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Vermeiden Sie Feuchtigkeit.

Was tun bei Kommunikationsverlust mit dem Master?

Überprüfen Sie, ob der Adressierungsstecker entfernt ist (sonst bleibt die Adresse 0 und die Kommunikation ist unmöglich). Überprüfen Sie die AS-i-Anschlüsse und die Versorgung. Wenn die grüne LED aus ist, ist das Modul nicht versorgt. Die Watchdog-Funktion schaltet die Ausgänge nach 40 ms Stille ab.

Wo kann ich die vollständige Anleitung für das AC2714 herunterladen?

Die Anleitung ist kostenlos als PDF auf der Website notice-facile.com verfügbar. Sie können auch eine Übersetzung in eine andere Sprache anfordern, indem Sie Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG AC2714 IFM

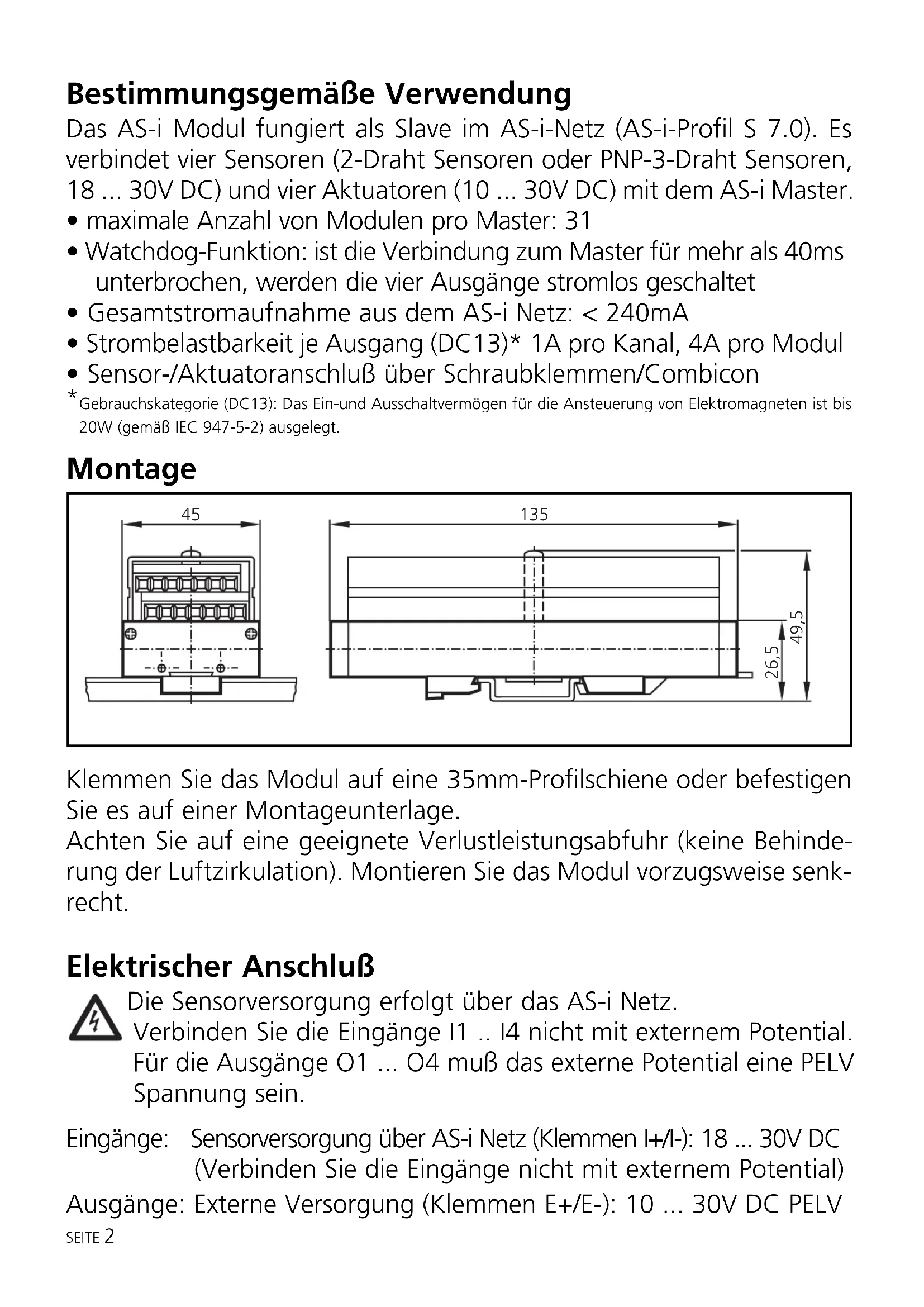

Bestimmungsgemäße Verwendung

Das AS-i Modul fungiert als Slave im AS-i-Netz (AS-i-Profil S 7.0). Es verbindet vier Sensoren (2-Draht Sensoren oder PNP-3-Draht Sensoren, 18 ... 30V DC) und vier Aktuatoren (10 ... 30V DC) mit dem AS-i Master.

• maximale Anzahl von Modulen pro Master: 31
• Watchdog-Funktion: ist die Verbindung zum Master für mehr als 40ms unterbrochen, werden die vier Ausgänge stromlos geschaltet
• Gesamtstromaufnahme aus dem AS-i Netz: < 240mA
• Strombelastbarkeit je Ausgang (DC13)* 1A pro Kanal, 4A pro Modul
• Sensor-/Aktuatoranschluß über Schraubklemmen/Combicon

* Gebrauchskategorie (DC13): Das Ein- und Ausschaltvermögen für die Ansteuerung von Elektromagneten ist bis 20W (gemäß IEC 947-5-2) ausgelegt.

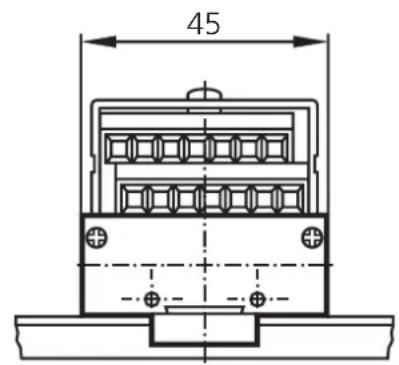

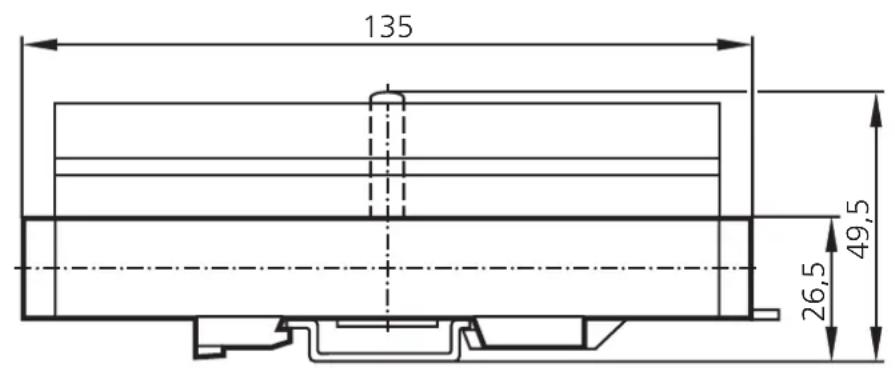

Montage

45

135 49,5 26,5

Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.

Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinderung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senkrecht.

Elektrischer Anschluß

Die Sensorversorgung erfolgt über das AS-i Netz.

Verbinden Sie die Eingänge I1 .. I4 nicht mit externem Potential. Für die Ausgänge O1 ... O4 muß das externe Potential eine PELV Spannung sein.

Eingänge: Sensorversorgung über AS-i Netz (Klemmen I+/I-): 18 ... 30V DC (Verbinden Sie die Eingänge nicht mit externem Potential)

Ausgänge: Externe Versorgung (Klemmen E+/E-): 10 ... 30V DC PELV SEITE 2

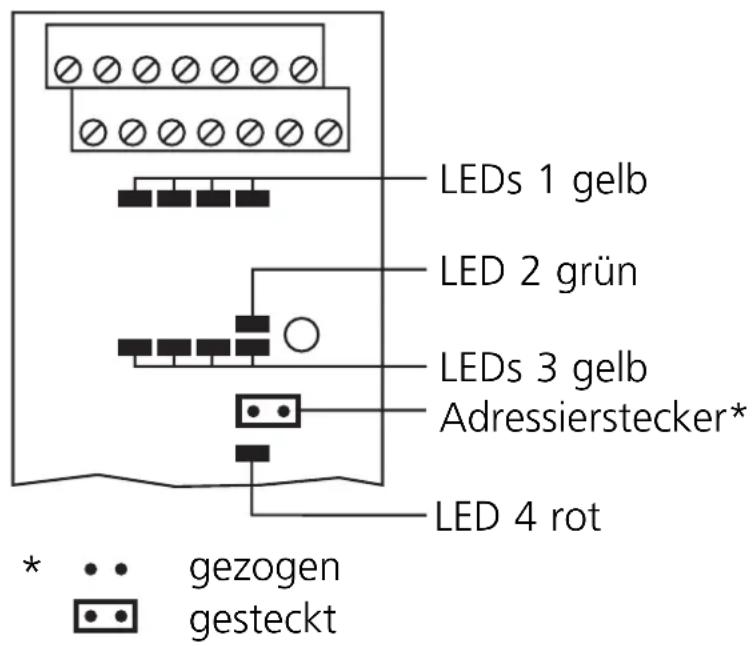

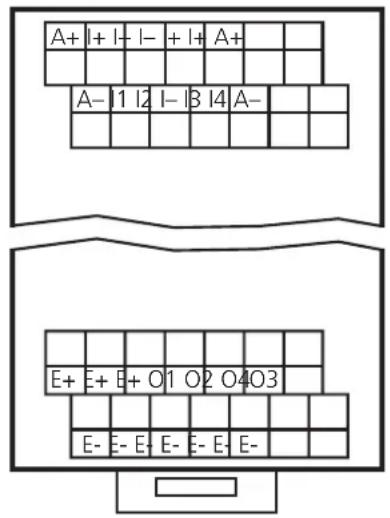

Klemmenbelegung

LEDs 1 gelb LED 2 grün LEDs 3 gelb Adressierstecker* LED 4 rot * gezogen gesteckt

A+ |+ |- + |+ A+ A- 1 2 I- B 4 A- E+ E+ E+ O1 O2 O4O3 E- E- E- E- E- E-

A+: AS-i + A-: AS-i -

I+: Sensorversorgung +24V I-: Sensorversorgung 0V

I1 ... I4: Schalteingang Sensor 1 ... 4

E+: externe Spannungsversorgung +24V für Aktuatoren

E-: externe Spannungsversorgung +0V für Aktuatoren

01 ... 04: Schaltausgang Aktuator 1 ... 4

LEDs 1: Schaltzustandsanzeige Sensoreingänge

LED 2: Anzeige AS-i Spannung

LEDs 3: Schaltzustandsanzeige Aktuatorausgänge

LED 4: Anzeige Kurzschluß/Überlast Ausgänge

3-Leiter-pnp-Sensor

Mechanischer Schalter

2-Leiter-Sensor

L+ I+ A I1

Glühlampe

L+ O1 A O- (E-)

2-Leiter-Magnetventil (Freilaufdiode empfohlen)

+ O1 - O- (E-)

Adressieren

Vergeben Sie eine Adresse zwischen 1 und 31; Auslieferadresse ist 0.

A Adressieren mit dem Adressiergerät

Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-. Ziehen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse.

B Automatisches Adressieren mit ifm AS-i Controller

Alle vorhandenen Slaves müssen projektiert sein. Verbinden Sie das Modul mit dem Controller (Funktion MULTIPLE AUTO ADDRESS = EIN). Ziehen Sie den Adressierstecker, die niedrigste freie Adresse wird belegt.

Automatisches Adressieren mehrerer Module:

ziehen Sie beim ersten Modul den Adressierstecker, dann beim zweiten Modul usw. Die Module werden in aufsteigender Reihenfolge adressiert.

C Adressieren durch AS-i Software

Schließen Sie das Modul an und vergeben Sie die gewünschte Adresse.

Achtung: Adressieren Sie mehrere Module, darf jeweils nur ein Modul mit der Adresse 0 im AS-i Strang vorhanden sein. Dazu müssen zunächst alle Adressierstecker gesteckt sein.

Ziehen Sie den Stecker 1 beim ersten Modul und adressieren Sie es, ziehen Sie dann Stecker 2 beim zweiten Modul und adressieren es usw.

D Der Adressierstecker bleibt gezogen, da sonst keine Kommunikation mit dem Master erfolgen kann.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED grün: Spannungsversorgung über das AS-i-Netz bzw. externe Spannung o.k.
  • LED gelb: Eingang/Ausgang geschaltet
  • LED rot: Kurzschluß in einem Ausgang
