Type de produit	Module électronique AS-i
Marque	IFM
Modèle	AC2509
Profil AS-i	S-7.0.E
Version AS-interface	2.1
Nombre maximal de modules par maître	31
Nombre de prises	8 prises M12
Alimentation	Via réseau AS-i (câble jaune)
Alimentation capteur	L+ (broche 1), L- (broche 3)
Sortie de commutation	Broche 4
Terre fonctionnelle	Broche 5
Indicateurs LED	LED1 jaune (entrées/sorties), LED2 rouge (défaut), LED3 infrarouge, LED verte alimentation
Adressage	Unité d'adressage AC1144 ou infrarouge
Couple de serrage montage	0,8 Nm
Protection	IP67 (avec bouchons sur prises non utilisées)
Fonctions principales	Interface AS-i pour capteurs/actionneurs, entrées et sorties configurables
Entretien et nettoyage	Maintenir les connecteurs propres; utiliser des bouchons de protection sur les prises inutilisées
Sécurité	Ne pas retirer la prise d'adressage sous tension; respecter le couple de serrage
Pièces détachées et réparabilité	Bouchons AC3004, unité d'adressage AC1144, cordon infrarouge E70211; fiche technique sur ifm.com

FOIRE AUX QUESTIONS - AC2509 IFM

Comment adresser le module AC2509 ?

Utilisez l'unité d'adressage AC1144 ou l'adressage infrarouge. L'adresse doit être comprise entre 1 et 31 (usine : 0). Pour l'adressage infrarouge, désactivez la communication AS-i en débranchant le maître.

Que signifie le voyant rouge FAULT allumé en permanence ?

Une LED rouge allumée fixe indique une erreur de communication AS-i : l'esclave ne participe pas à l'échange normal de données (par exemple, adresse d'esclave 0).

Que signifie le voyant rouge FAULT clignotant ?

Un clignotement rouge indique un défaut de périphérie, par exemple alimentation capteur défaillante, surcharge ou court-circuit de la sortie.

Comment monter le module sur l'embase de câblage ?

Montez le module sur l'embase de câblage raccordée au réseau AS-i en respectant un couple de serrage de 0,8 Nm.

Quelle est l'indice de protection du module AC2509 ?

Le module offre une protection IP67 à condition que les prises non utilisées soient couvertes avec des bouchons (réf. AC3004).

Comment raccorder les capteurs et actionneurs ?

Le raccordement s'effectue via les prises M12. L'affectation des broches est : broche 1 = alimentation capteur L+, broche 3 = L-, broche 4 = sortie de commutation, broche 5 = terre fonctionnelle.

Comment effectuer un adressage infrarouge ?

Utilisez l'unité d'adressage AC1144 avec le cordon infrarouge E70211. Avant l'adressage, désactivez la communication AS-i en débranchant le maître et alimentez les esclaves via le bloc d'alimentation AS-i.

Quel est le nombre maximum d'esclaves AS-i par maître ?

Le nombre maximal de modules (esclaves) par maître est de 31.

Comment vérifier le bon fonctionnement du module ?

Observez les LED : une LED verte allumée indique une alimentation correcte ; les LED jaunes indiquent l'état des entrées/sorties ; une LED rouge ou clignotante signale un défaut.

Où trouver la fiche technique complète du AC2509 ?

La fiche technique est disponible sur le site www.ifm.com.

MODE D'EMPLOI AC2509 IFM

Montageanleitung installation instructions notice de montage

Δ5interface

AS-i Modul

AS-i module

Module AS-i

AC2509 / AC2559

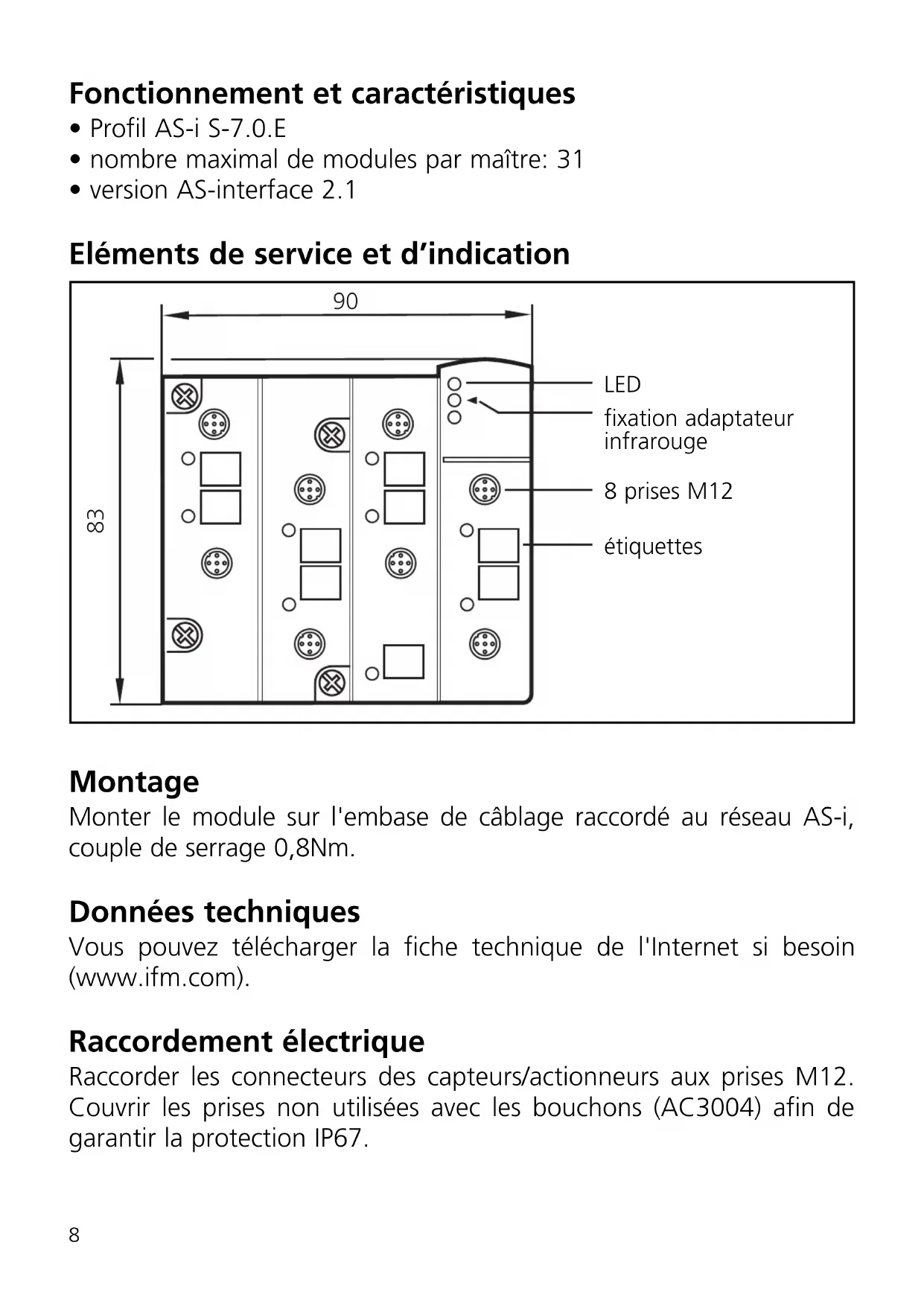

Fonctionnement et caractéristiques

• Profil AS-i S-7.0. E
• nombre maximal de modules par maître: 31
• version AS-interface 2.1

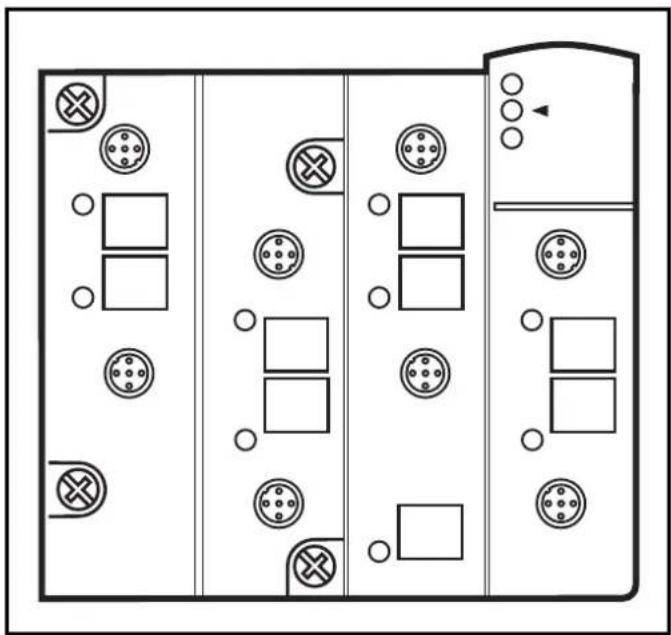

Eléments de service et d'indication

90 LED fixation adaptateur infrarouge 8 prises M12 étiquettes

Montage

Monter le module sur l'embase de câblage raccordé au réseau AS-i, couple de serrage 0,8Nm.

Données techniques

Vous pouvez télécharger la fiche technique de l'Internet si besoin (www. ifm. com).

Raccordement électrique

Raccorder les connecteurs des capteurs/actionneurs aux prises M12. Couvrir les prises non utilisées avec les bouchons (AC3004) afin de garantir la protection IP67.

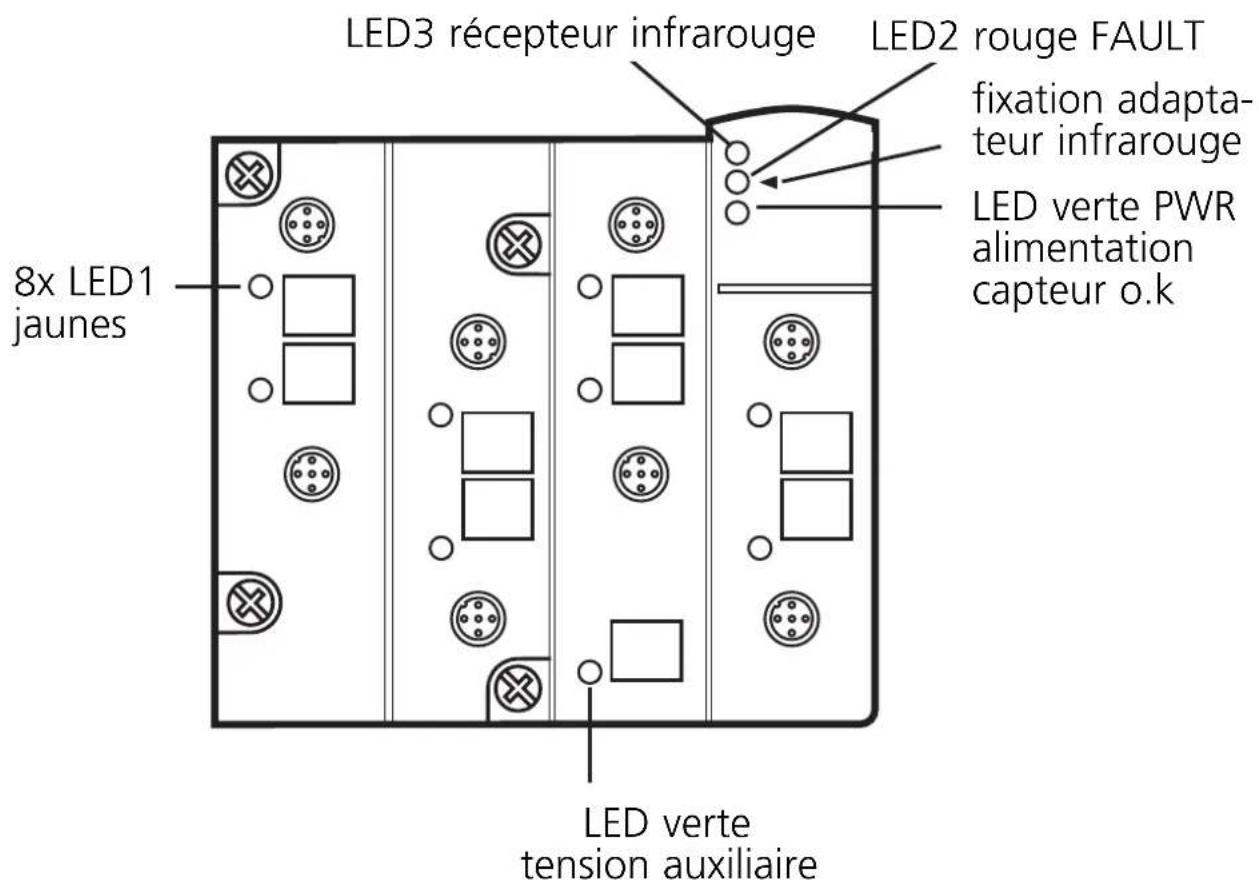

LED3 récepteur infrarouge LED2 rouge FAULT fixation adapta- teur infrarouge LED verte PWR alimentation capteur o.k 8x LED1 jaunes LED verte tension auxiliaire

Prise M12 broche
alimentation capteur L+	1
alimentation capteur L-	3
entrée données 2+4
terre fonctionelle 5

Prise M12 broche
sortie de commutation +	4
alimentation externe - 3
terre fonctionelle 5
n.c. 1,2

Adressage

Affecter une adresse libre entre 1 et 31. A la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC1144

Ne pas retirer la prise d'adressage sous tension.

Si le module monté et câblé est utilisé avec l'embase pour câble plat FK-E AC5011 (avec prise d'adressage), il peut être adressé via le cordon d'adressage (E70213).

Si le module est utilisé avec l'embase pour câble plat FK-E AC5003 (sans prise d'adressage) il doit d'abord être adressé via l'unité d'adressage AC1144 et ensuite être monté sur l'embase.

Adressage infrarouge

Le module AS-i offre également l'option d'adressage infrarouge par l'unité d'adressage AC1144.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Pour ce faire, débrancher le maître.

Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.

Lorsque des blocs d'alimentation ifm AS-i SL sont utilisés, la communication peut être désactivée par un connecteur sur le bloc d'alimentation.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED:

• LED jaune: entrées/sorties commutées • LED verte: alimentation o. k. - LED 2 rouge allumée: erreur de communication AS-i, esclave ne participe pas à l'échange "normal" des données, p. ex. adresse d'esclave 0 - LED 2 rouge clignote: défaut périphérie, par ex. alimentation capteur, surcharge ou court-circuit de la sortie • LED 3: récepteur infrarouge

La surcharge et le court-circuit de l'entrée/la sortie sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut périphérie dans le registre d'états.
