Produkttyp	AS-i Elektronikmodul
Marke	IFM
Modell	AC2509
AS-i Profil	S-7.0.E
AS-Interface Version	2.1
Maximale Anzahl Module pro Master	31
Anzahl Steckplätze	8 M12 Steckplätze
Spannungsversorgung	Über AS-i Netzwerk (gelbes Kabel)
Sensorversorgung	L+ (Pin 1), L- (Pin 3)
Schaltausgang	Pin 4
Funktionserde	Pin 5
LED-Anzeigen	LED1 gelb (Eingänge/Ausgänge), LED2 rot (Fehler), LED3 Infrarot, LED grün Spannung
Adressierung	Adressiereinheit AC1144 oder Infrarot
Anzugsdrehmoment Montage	0,8 Nm
Schutzart	IP67 (mit Blindstopfen auf ungenutzten Steckplätzen)
Hauptfunktionen	AS-i Schnittstelle für Sensoren/Aktoren, konfigurierbare Ein- und Ausgänge
Wartung und Reinigung	Steckverbinder sauber halten; Schutzstopfen auf ungenutzten Steckplätzen verwenden
Sicherheit	Adressierstecker nicht unter Spannung abziehen; Anzugsdrehmoment beachten
Ersatzteile und Reparaturfähigkeit	Blindstopfen AC3004, Adressiereinheit AC1144, Infrarotkabel E70211; technisches Datenblatt auf ifm.com

Häufig gestellte Fragen - AC2509 IFM

Wie adressiere ich das Modul AC2509?

Verwenden Sie die Adressiereinheit AC1144 oder die Infrarotadressierung. Die Adresse muss zwischen 1 und 31 liegen (Werkseinstellung: 0). Bei Infrarotadressierung deaktivieren Sie die AS-i Kommunikation durch Trennen des Masters.

Was bedeutet die dauerhaft leuchtende rote FAULT-LED?

Eine dauerhaft leuchtende rote LED zeigt einen AS-i Kommunikationsfehler an: Der Slave nimmt nicht am normalen Datenaustausch teil (z.B. Slave-Adresse 0).

Was bedeutet die blinkende rote FAULT-LED?

Ein rotes Blinken zeigt einen Peripheriefehler an, z.B. fehlerhafte Sensorversorgung, Überlast oder Kurzschluss des Ausgangs.

Wie montiere ich das Modul auf der Verdrahtungsbasis?

Montieren Sie das Modul auf der mit dem AS-i Netzwerk verbundenen Verdrahtungsbasis unter Einhaltung eines Anzugsdrehmoments von 0,8 Nm.

Welche Schutzart hat das Modul AC2509?

Das Modul bietet Schutzart IP67, sofern ungenutzte Steckplätze mit Blindstopfen (Ref. AC3004) abgedeckt sind.

Wie schließe ich Sensoren und Aktoren an?

Der Anschluss erfolgt über M12 Steckplätze. Die Pinbelegung ist: Pin 1 = Sensorversorgung L+, Pin 3 = L-, Pin 4 = Schaltausgang, Pin 5 = Funktionserde.

Wie führe ich eine Infrarotadressierung durch?

Verwenden Sie die Adressiereinheit AC1144 mit dem Infrarotkabel E70211. Vor der Adressierung deaktivieren Sie die AS-i Kommunikation durch Trennen des Masters und versorgen Sie die Slaves über das AS-i Netzteil.

Wie viele AS-i Slaves pro Master sind maximal möglich?

Die maximale Anzahl Module (Slaves) pro Master beträgt 31.

Wie überprüfe ich die korrekte Funktion des Moduls?

Beobachten Sie die LEDs: Eine leuchtende grüne LED zeigt korrekte Spannungsversorgung an; die gelben LEDs zeigen den Zustand der Ein-/Ausgänge; eine rote oder blinkende LED signalisiert einen Fehler.

Wo finde ich das vollständige Datenblatt des AC2509?

Das Datenblatt ist auf der Website www.ifm.com verfügbar.

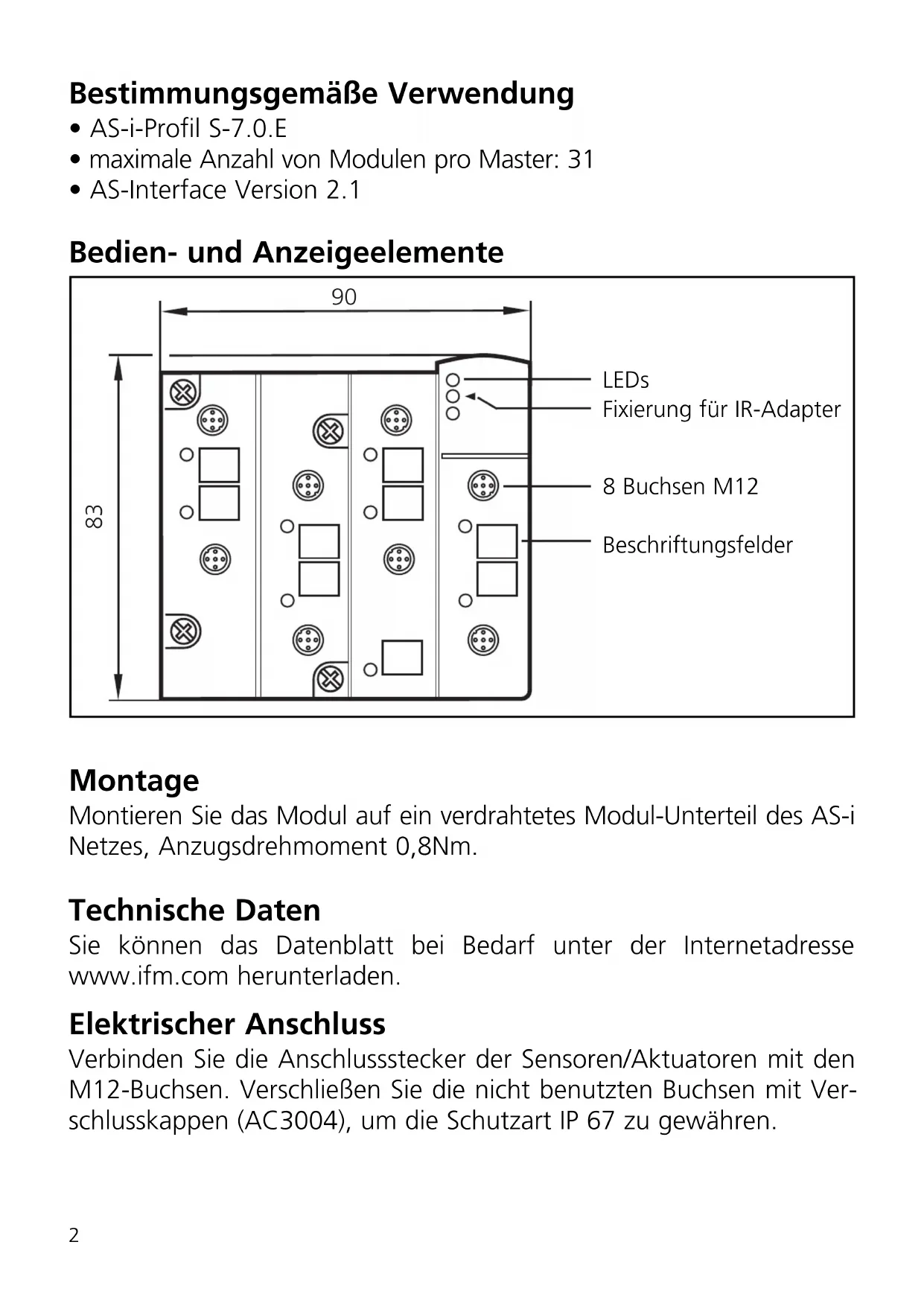

BEDIENUNGSANLEITUNG AC2509 IFM

Bestimmungsgemäße Verwendung

• AS-i-Profil S-7.0.E
• maximale Anzahl von Modulen pro Master: 31
• AS-Interface Version 2.1

Bedien- und Anzeigeelemente

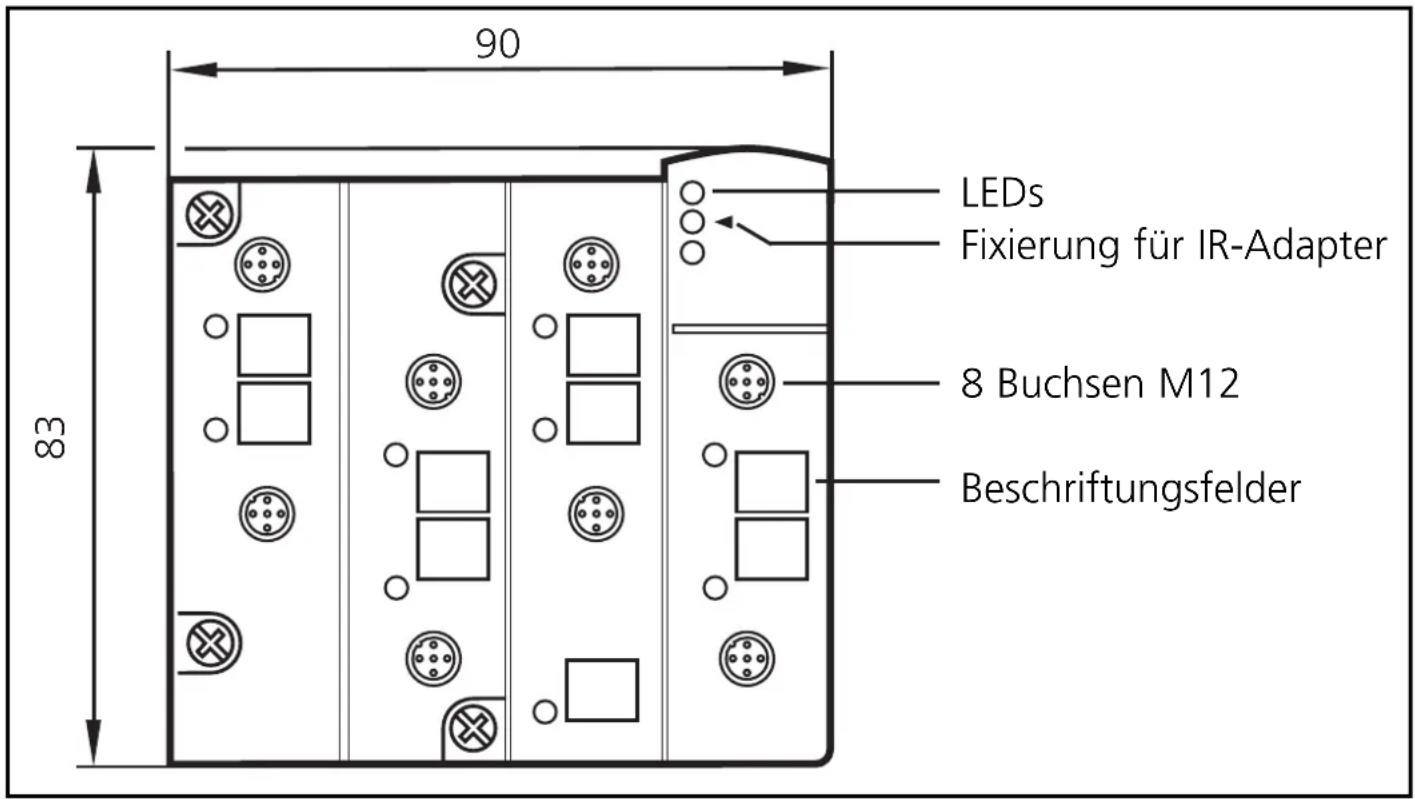

90 LEDs Fixierung für IR-Adapter 8 Buchsen M12 Beschriftungsfelder

Montage

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm.com herunterladen.

Elektrischer Anschluss

Verbinden Sie die Anschlussstecker der Sensoren/Aktuatoren mit den M12-Buchsen. Verschließen Sie die nicht benutzten Buchsen mit Verschlusskappen (AC3004), um die Schutzart IP 67 zu gewähren.

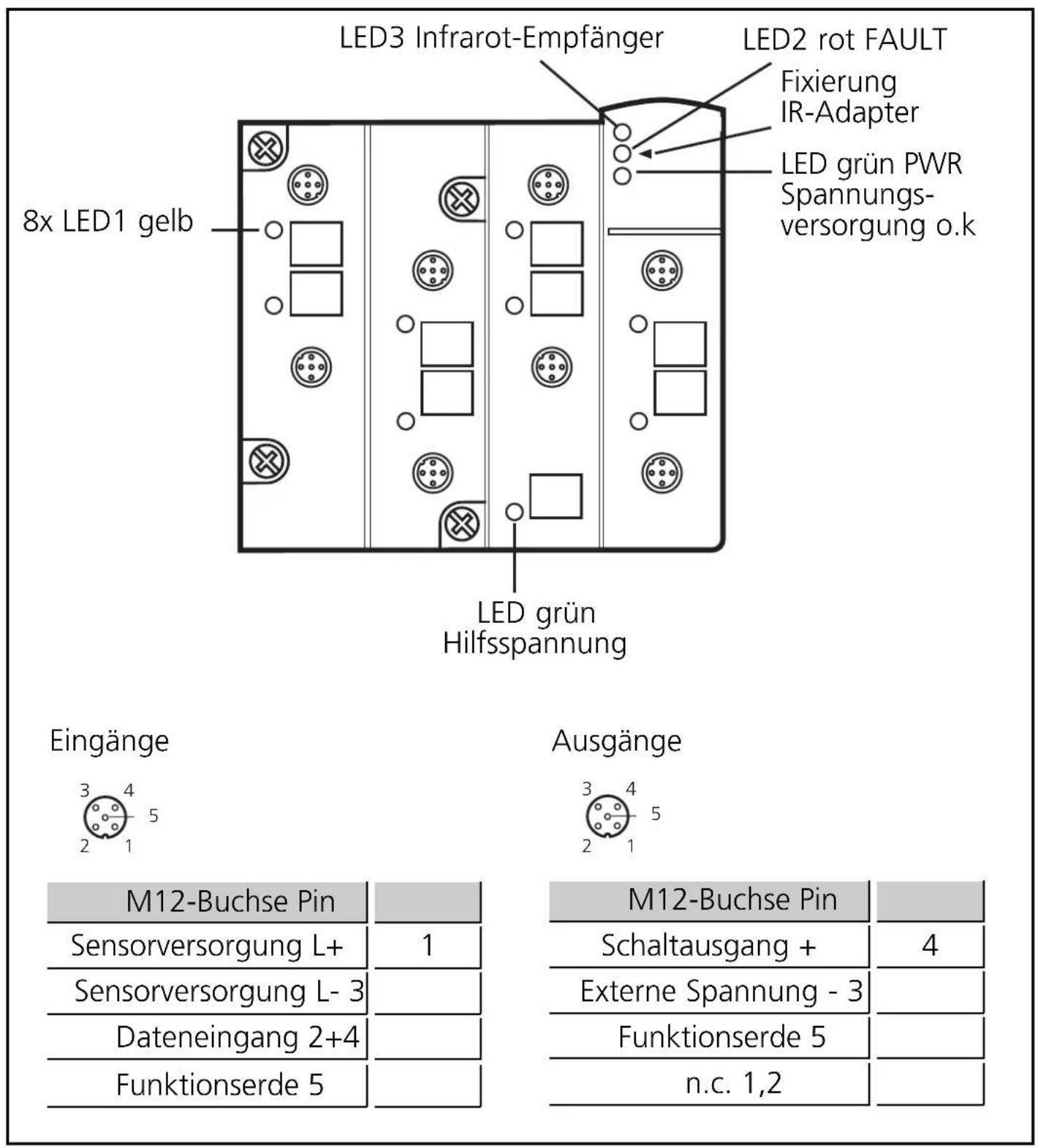

LED3 Infrarot-Empfänger LED2 rot FAULT Fixierung IR-Adapter LED grün PWR Spannungs- versorgung o.k 8x LED1 gelb LED grün Hilfsspannung Eingänge Ausgänge M12-Buchse Pin Sensorversorgung L+ Sensorversorgung L- 3 Dateneingang 2+4 Funktionserde 5 M12-Buchse Pin Schaltausgang + Externe Spannung - 3 Funktionserde 5 n.c. 1,2

Adressieren

Vergeben Sie eine freie Adresse zwischen 1 und 31, Auslieferungs- adresse ist 0.

Adressieren mit dem Adressiergerät AC1144

Nur im spannungslosen Zustand über die Adressierbuchse adressieren.

Das Modul kann in Verbindung mit dem FK-E Unterteil AC5011 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und verdrahtetem Zustand adressiert werden.

In Verbindung mit dem FK-E Unterteil AC5003 (ohne Adressierbuchse) muss das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.

Infrarot-Adressierung

Das AS-i Modul bietet zusätzlich die Möglichkeit zur Infrarot-Adressierung mit dem Adressiergerät AC1144.

Die AS-i Kommunikation (gelbes Kabel) muss während der Infra-rot-Adressierung abgeschaltet sein. Klemmen Sie dafür den Master ab.

Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.

Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED 1 gelb: Eingang/Ausgang geschaltet
• LED grün: Spannungsversorgung o.k.
- LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0

- LED 2 rot blinkt: Peripheriefehler, z. B. Sensorversorgung / Ausgang überlastet bzw. kurzgeschlossen

• LED 3: Infrarot-Empfänger

Überlast und Kurzschluss von Ein- und Ausgang wird dem AS-i Master (Version 2.1) über das Flag „Periphery Fault“ im Status-register signalisiert.
