AC2504 - Module électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module électronique AS-Interface
Marque	IFM
Modèle	AC2504
Catégorie	Module électronique
Profil AS-i	S-7.A.E
Version AS-interface	2.1
Nombre max. d'esclaves par maître	31 (62 avec maître AS-i 2.1)
Entrées/sorties	4 entrées (I-1 à I-4), 3 sorties (O-1 à O-3)
Connecteurs	Prises M12 (5 broches)
Alimentation électrique	Via câble AS-i (30 V CC typique)
Consommation	Environ 50 mA (sans charge)
Indicateurs LED	1 jaune (commutation), 1 verte (alimentation), 1 rouge (défaut), 1 rouge clignotant (défaut périphérie), 1 infrarouge
Adressage	Via unité AC1144 ou infrarouge (cordon E70211)
Adresses possibles	1A à 31A
Montage	Sur embase de câblage, couple 0,8 Nm
Indice de protection	IP67 (bouchons fournis)
Température de fonctionnement	-25°C à +70°C (estimation typique)
Dimensions (L × l × h)	Environ 40 × 40 × 20 mm (estimation)
Poids	Environ 50 g (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Ne pas retirer la prise d'adressage sous tension ; respecter les consignes de montage
Pièces détachées et réparabilité	Contacter le service client IFM ; pas de pièces détachées disponibles
Informations générales	Notice disponible sur www.ifm-electronic.com

FOIRE AUX QUESTIONS - AC2504 IFM

Comment installer le module AC2504 ?

Monter le module sur l'embase de câblage raccordée au réseau AS-i avec un couple de serrage de 0,8 Nm. Couvrir les prises M12 non utilisées avec les bouchons (AC3004) pour garantir la protection IP67.

Quelles sont les LED de diagnostic et leur signification ?

LED 1 jaune : entrées/sorties commutées ; LED verte : alimentation OK ; LED 2 rouge allumée : erreur de communication AS-i (esclave non participant) ; LED 2 rouge clignote : défaut périphérie (surcharge, court-circuit) ; LED 3 : récepteur infrarouge.

Comment adresser le module AC2504 ?

Il existe deux méthodes : 1) via l'unité d'adressage AC1144 (sur l'embase FK-E avec prise d'adressage) ; 2) par infrarouge à l'aide du cordon E70211 (désactiver la communication AS-i au préalable). L'adresse doit être comprise entre 1A et 31A.

Puis-je utiliser ce module avec un maître AS-i version 2.0 ?

Le module est conçu pour l'AS-i version 2.1. Avec un maître 2.0, certaines fonctionnalités (comme le diagnostic de défaut périphérie) pourraient ne pas être disponibles. Vérifiez la compatibilité auprès de votre fournisseur.

Quelle est la consommation électrique du module ?

Le module est alimenté directement par le câble AS-i. La consommation typique est d'environ 50 mA sans charge sur les sorties. Pour un dimensionnement précis, consultez la fiche technique sur le site IFM.

Que faire si la LED rouge reste allumée ?

Cela indique une erreur de communication AS-i. Vérifiez que l'adresse de l'esclave n'est pas 0 (adresse non valide pour l'échange de données). Assurez-vous que le maître est actif et que le câblage AS-i est correct.

Comment protéger les connecteurs non utilisés ?

Utilisez les bouchons fournis (référence AC3004) pour obturer les prises M12 inutilisées. Cela permet de maintenir l'indice de protection IP67.

Le module supporte-t-il un court-circuit sur les sorties ?

Oui, un court-circuit ou une surcharge sur les sorties est détecté et signalé par la LED rouge clignotante (défaut périphérie). Cette information est transmise au maître AS-i via le registre d'états (version 2.1).

Quels câbles utiliser pour le raccordement ?

Utilisez des câbles avec connecteurs M12 à 5 broches. Pour l'entrée, les broches 1 (L+), 3 (L-) et 4 (signal) sont utilisées ; pour la sortie, broche 4 (sortie), 3 (alimentation externe -) et 5. Référez-vous au schéma de câblage de la notice.

Où trouver la fiche technique complète ?

La fiche technique est disponible en téléchargement sur le site www.ifm-electronic.com. Vous pouvez également scanner le QR code sur l'emballage ou contacter le support IFM pour une copie.

MODE D'EMPLOI AC2504 IFM

Δ5interface

Module AS-i

AC2504

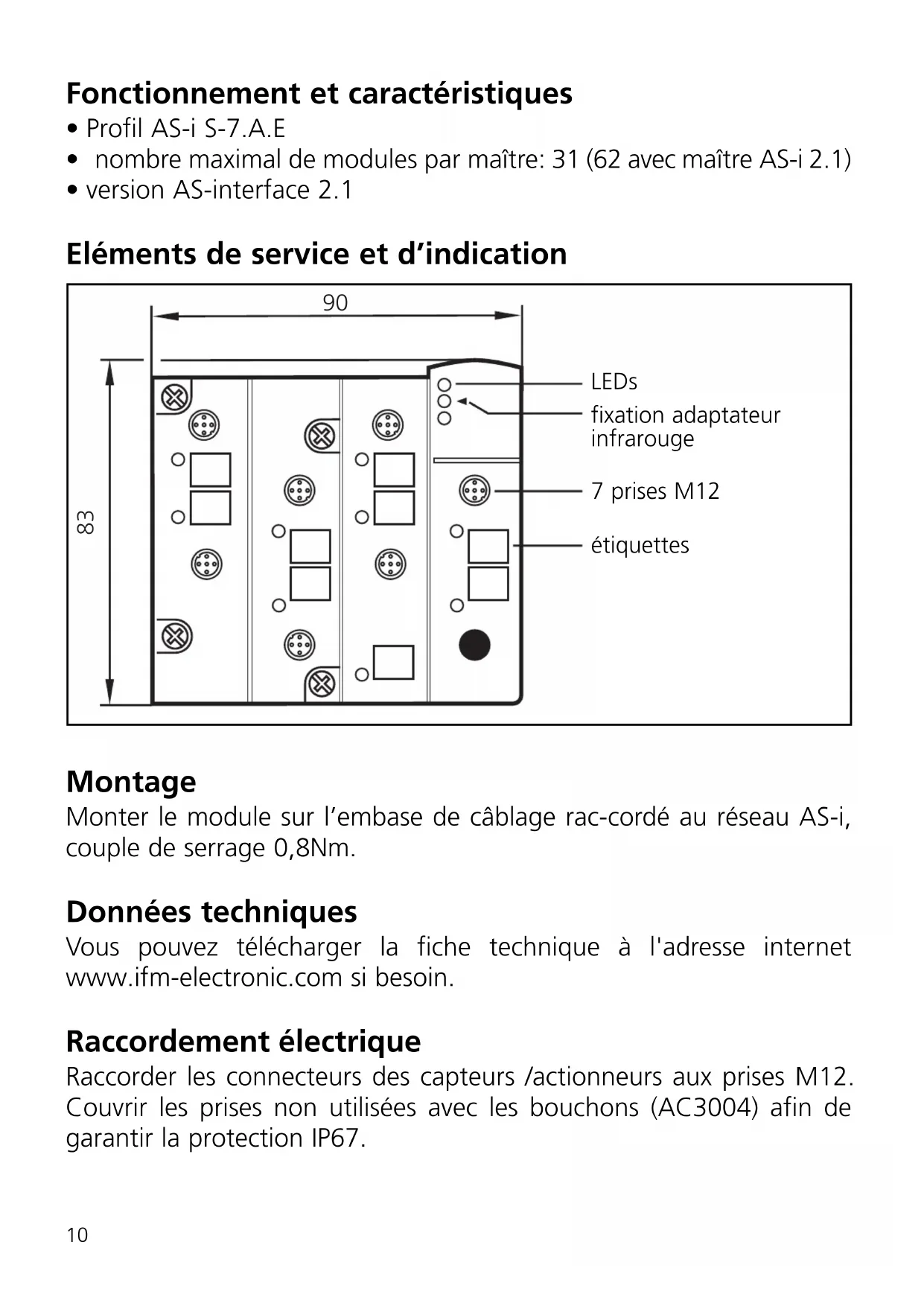

Fonctionnement et caractéristiques

• Profil AS-i S-7. A. E
• nombre maximal de modules par maître: 31 (62 avec maître AS-i 2.1)
• version AS-interface 2.1

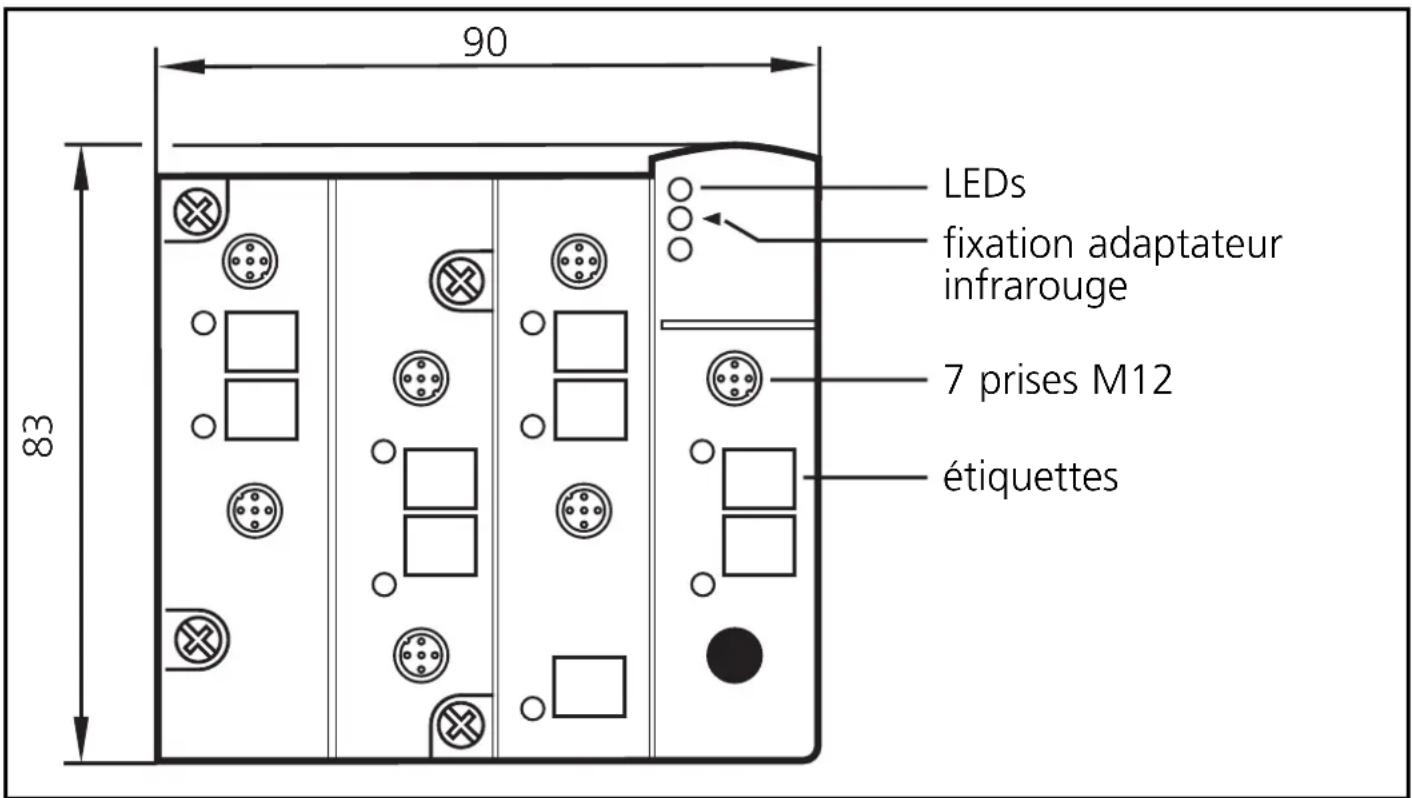

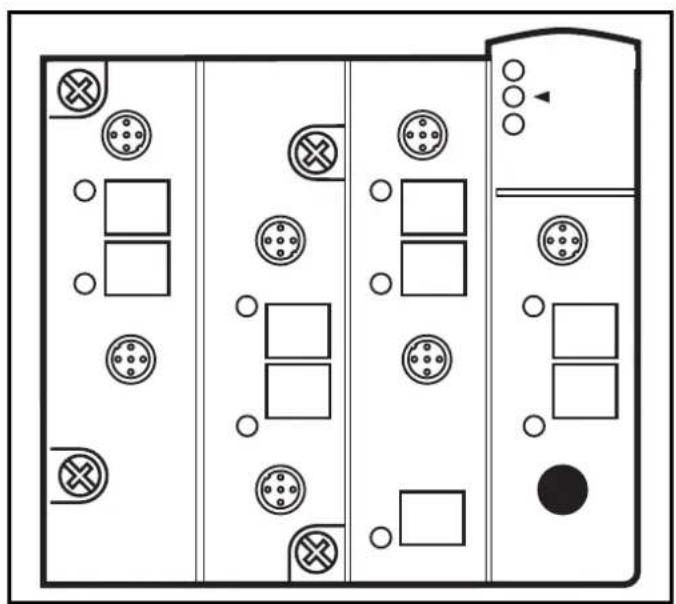

Éléments de service et d'indication

Montage

Monter le module sur l'embase de câblage rac-cordé au réseau AS-i, couple de serrage 0,8Nm.

Données techniques

Vous pouvez télécharger la fiche technique à l'adresse internet www.ifm-electronic.com si besoin.

Raccordement électrique

Raccorder les connecteurs des capteurs/actionneurs aux prises M12. Couvrir les prises non utilisées avec les bouchons (AC3004) afin de garantir la protection IP67.

I-1/2

1-3/4

sorties O-1, O-2, O-3

prise M12 broche
alimentation capteur L+	1
alimentation capteur L-	3
	5

prise M12 broche
sortie de commutation +	4
alimentation externe - 3
	5

Bit de données	D0 D1 D2 D3
entrée 1 2	3 4
prise I-1/2	I-1/2 I-2 I-3/4	I-3/4 I-4
PIN 4 2	4 4 2 4
Sortie	1 2 3 4
prise	O-1	O-2		O-3	—
PIN 4 4 4	—

Adressage avec l'unité d'adressage AC1144

Ne pas retirer la prise d'adressage sous tension.

Si le module monté et câblé est utilisé avec l'embase pour câble plat FK-E AC5011 (avec prise d'adressage), il peut être adressé via le cordon d'adressage (E70213).

Si le module est utilisé avec l'embase pour câble plat FK-E AC5003 (sans prise d'adressage), il doit d'abord être adressé via l'unité d'adressage AC1144 et ensuite être monté sur l'embase.

Adresseur infrarouge

Le module AS-i offre également l'option d'adressage infrarouge par l'unité d'adressage AC1144.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge. Pour ce faire, débrancher le maître.

Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.

Lorsque des blocs d'alimentation ifm AS-i SL sont utilisés, la communication peut être désactivée par un connecteur sur le bloc d'alimentation.

le paramètre P3 doit être 1 et le bit de sortie D3 = 0*. Le bit de sortie D3 ne doit pas être utilisé.

une adresse entre 1A et 31A doit être affectée à cet esclave.

* réglage par défaut

Fonctionnement

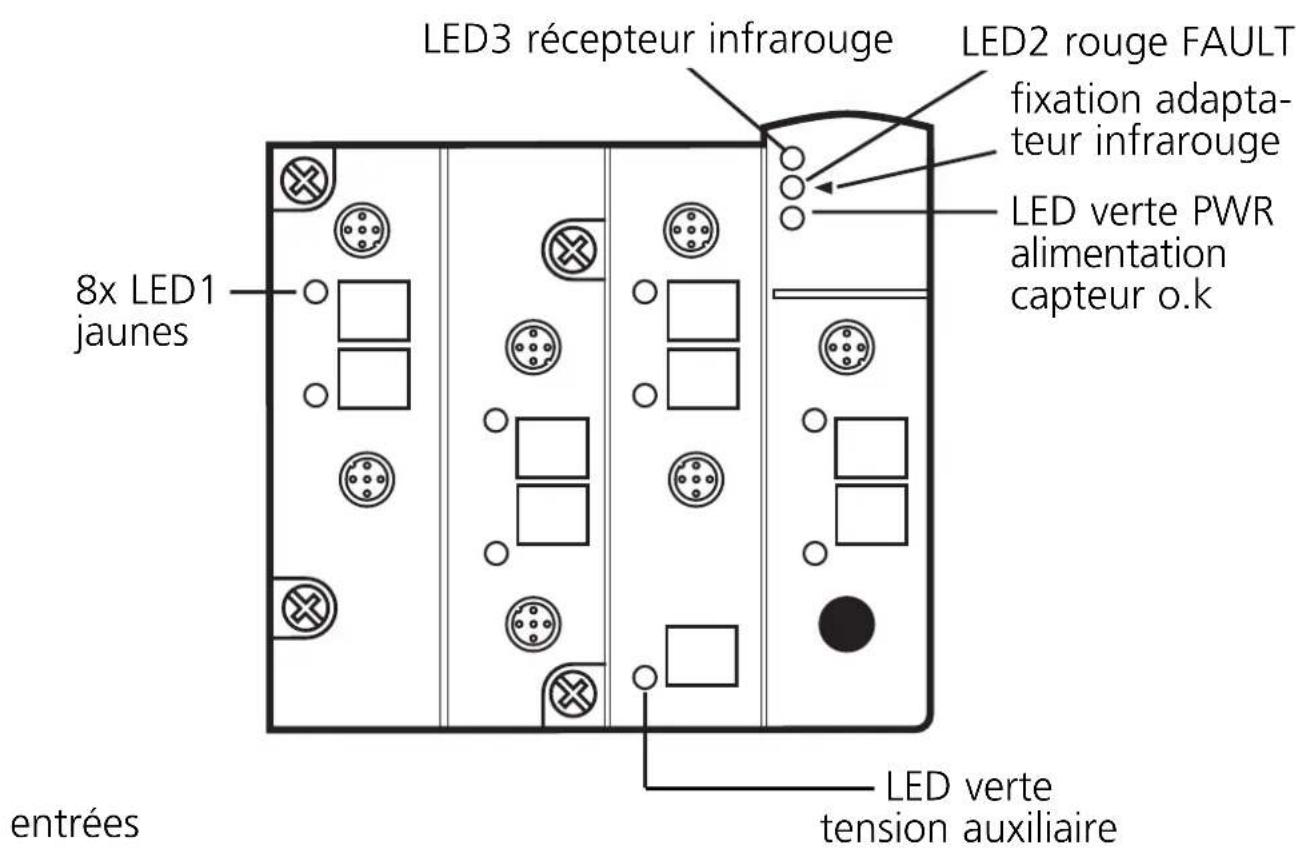

Vérifier le bon fonctionnement du module. Affichage par LED :

• LED 1 jaune: entrées/sorties commutées • LED verte: alimentation o. k. • LED 2 rouge allumée: erreur de communication AS-i, esclave ne participe pas à l'échange "normal" des données, p. ex. adresse d'esclave 0 • LED 2 rouge clignote: défaut périphérie, par ex. alimentation capteur, surcharge ou court-circuit de la sortie

• LED 3: récepteur infrarouge

La surcharge et le court-circuit de l'alimentation des entrées sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut périphérique" dans le registre d'états.
