Produkttyp	AS-Interface Elektronikmodul
Marke	IFM
Modell	AC2504
Kategorie	Elektronikmodul
AS-i Profil	S-7.A.E
AS-Interface Version	2.1
Max. Anzahl Slaves pro Master	31 (62 mit AS-i Master 2.1)
Eingänge/Ausgänge	4 Eingänge (I-1 bis I-4), 3 Ausgänge (O-1 bis O-3)
Anschlüsse	M12-Buchsen (5-polig)
Stromversorgung	Über AS-i Kabel (30 V DC typisch)
Stromverbrauch	ca. 50 mA (ohne Last)
LED-Anzeigen	1 gelb (Schaltung), 1 grün (Spannung), 1 rot (Fehler), 1 rot blinkend (Peripheriefehler), 1 infrarot
Adressierung	Über Einheit AC1144 oder Infrarot (Kabel E70211)
Mögliche Adressen	1A bis 31A
Montage	Auf Verdrahtungsbasis, Drehmoment 0,8 Nm
Schutzart	IP67 (Stopfen beigelegt)
Betriebstemperatur	-25°C bis +70°C (typische Schätzung)
Abmessungen (L × B × H)	ca. 40 × 40 × 20 mm (Schätzung)
Gewicht	ca. 50 g (Schätzung)
Wartung und Reinigung	Mit trockenem Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Adressstecker nicht unter Spannung abziehen; Montageanweisungen beachten
Ersatzteile und Reparatur	IFM Kundendienst kontaktieren; keine Ersatzteile verfügbar
Allgemeine Informationen	Anleitung verfügbar unter www.ifm-electronic.com

Häufig gestellte Fragen - AC2504 IFM

Wie installiere ich das Modul AC2504?

Montieren Sie das Modul auf der mit dem AS-i Netzwerk verbundenen Verdrahtungsbasis mit einem Anzugsmoment von 0,8 Nm. Bedecken Sie ungenutzte M12-Buchsen mit den Stopfen (AC3004), um die Schutzart IP67 zu gewährleisten.

Welche Diagnose-LEDs gibt es und was bedeuten sie?

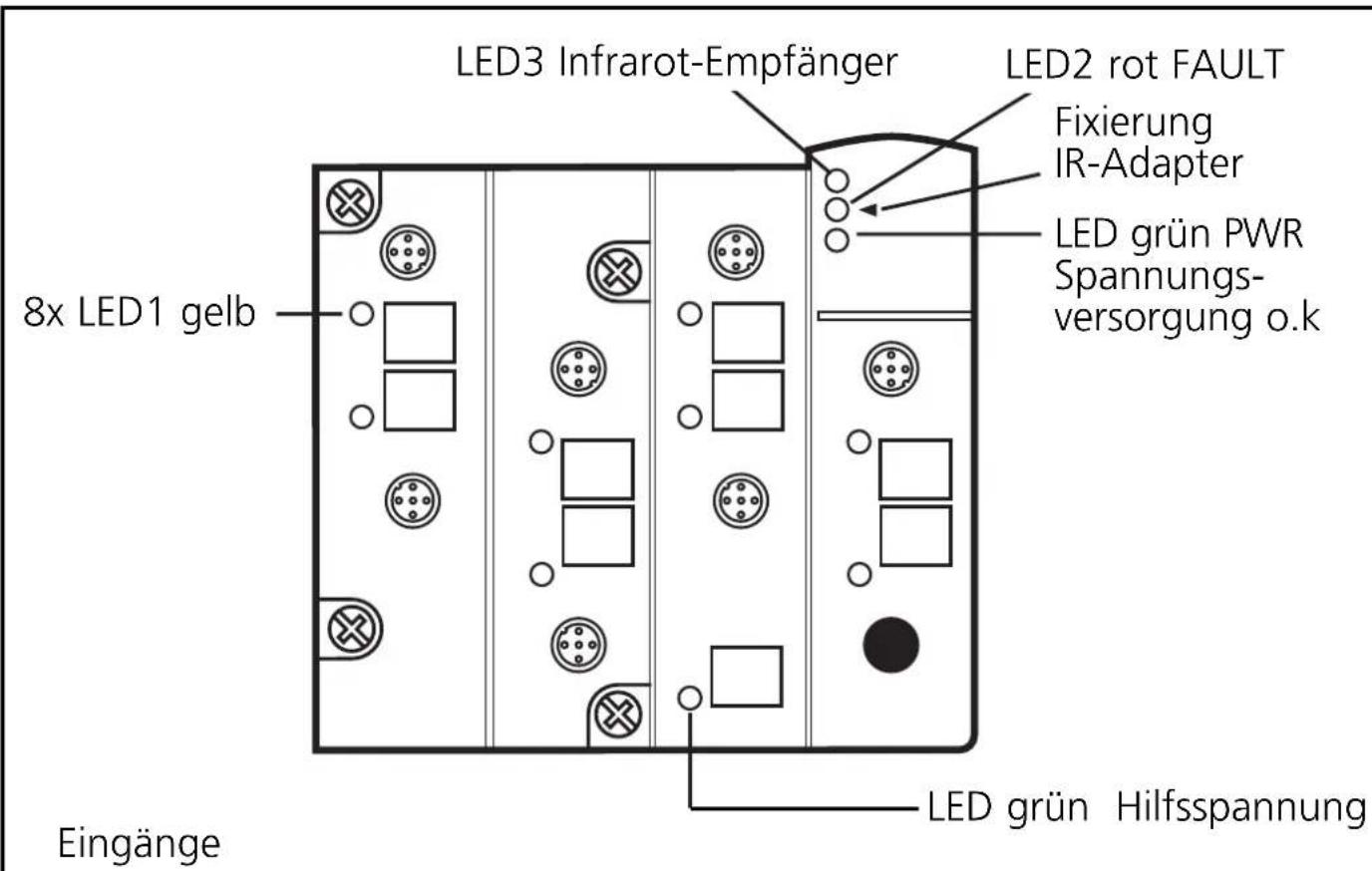

LED 1 gelb: Ein-/Ausgänge geschaltet; LED grün: Versorgung OK; LED 2 rot leuchtend: AS-i Kommunikationsfehler (Slave nimmt nicht teil); LED 2 rot blinkend: Peripheriefehler (Überlast, Kurzschluss); LED 3: Infrarotempfänger.

Wie adressiere ich das Modul AC2504?

Es gibt zwei Methoden: 1) über die Adressiereinheit AC1144 (auf der FK-E Basis mit Adressstecker); 2) per Infrarot mit dem Kabel E70211 (vorher AS-i Kommunikation deaktivieren). Die Adresse muss zwischen 1A und 31A liegen.

Kann ich dieses Modul mit einem AS-i Master Version 2.0 verwenden?

Das Modul ist für AS-i Version 2.1 ausgelegt. Mit einem Master 2.0 könnten einige Funktionen (wie die Peripheriefehlerdiagnose) nicht verfügbar sein. Überprüfen Sie die Kompatibilität bei Ihrem Lieferanten.

Wie hoch ist der Stromverbrauch des Moduls?

Das Modul wird direkt über das AS-i Kabel versorgt. Der typische Stromverbrauch beträgt ca. 50 mA ohne Last an den Ausgängen. Für eine genaue Dimensionierung konsultieren Sie das Datenblatt auf der IFM Website.

Was tun, wenn die rote LED dauerhaft leuchtet?

Dies zeigt einen AS-i Kommunikationsfehler an. Überprüfen Sie, ob die Slave-Adresse nicht 0 ist (ungültige Adresse für Datenaustausch). Stellen Sie sicher, dass der Master aktiv ist und die AS-i Verkabelung korrekt ist.

Wie schützt man ungenutzte Anschlüsse?

Verwenden Sie die beigelegten Stopfen (Referenz AC3004), um ungenutzte M12-Buchsen zu verschließen. Dies hält die Schutzart IP67 aufrecht.

Unterstützt das Modul einen Kurzschluss an den Ausgängen?

Ja, ein Kurzschluss oder eine Überlast an den Ausgängen wird erkannt und durch die blinkende rote LED (Peripheriefehler) signalisiert. Diese Information wird über das Zustandsregister (Version 2.1) an den AS-i Master übertragen.

Welche Kabel für den Anschluss verwenden?

Verwenden Sie Kabel mit 5-poligen M12-Steckverbindern. Für den Eingang werden die Pins 1 (L+), 3 (L-) und 4 (Signal) verwendet; für den Ausgang Pin 4 (Ausgang), 3 (externe Versorgung -) und 5. Beachten Sie den Schaltplan in der Anleitung.

Wo finde ich das vollständige Datenblatt?

Das Datenblatt steht auf der Website www.ifm-electronic.com zum Download zur Verfügung. Sie können auch den QR-Code auf der Verpackung scannen oder den IFM Support für eine Kopie kontaktieren.

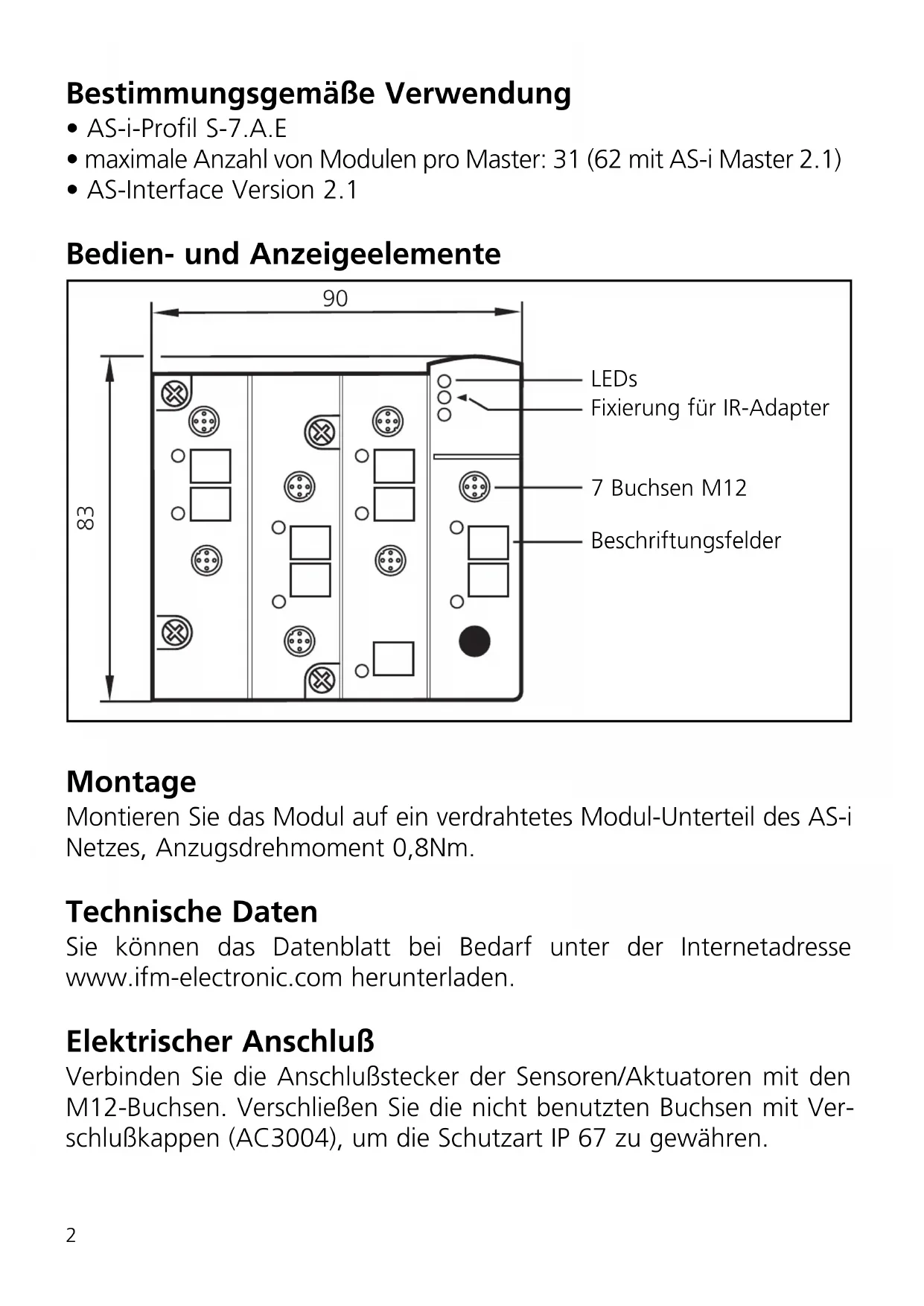

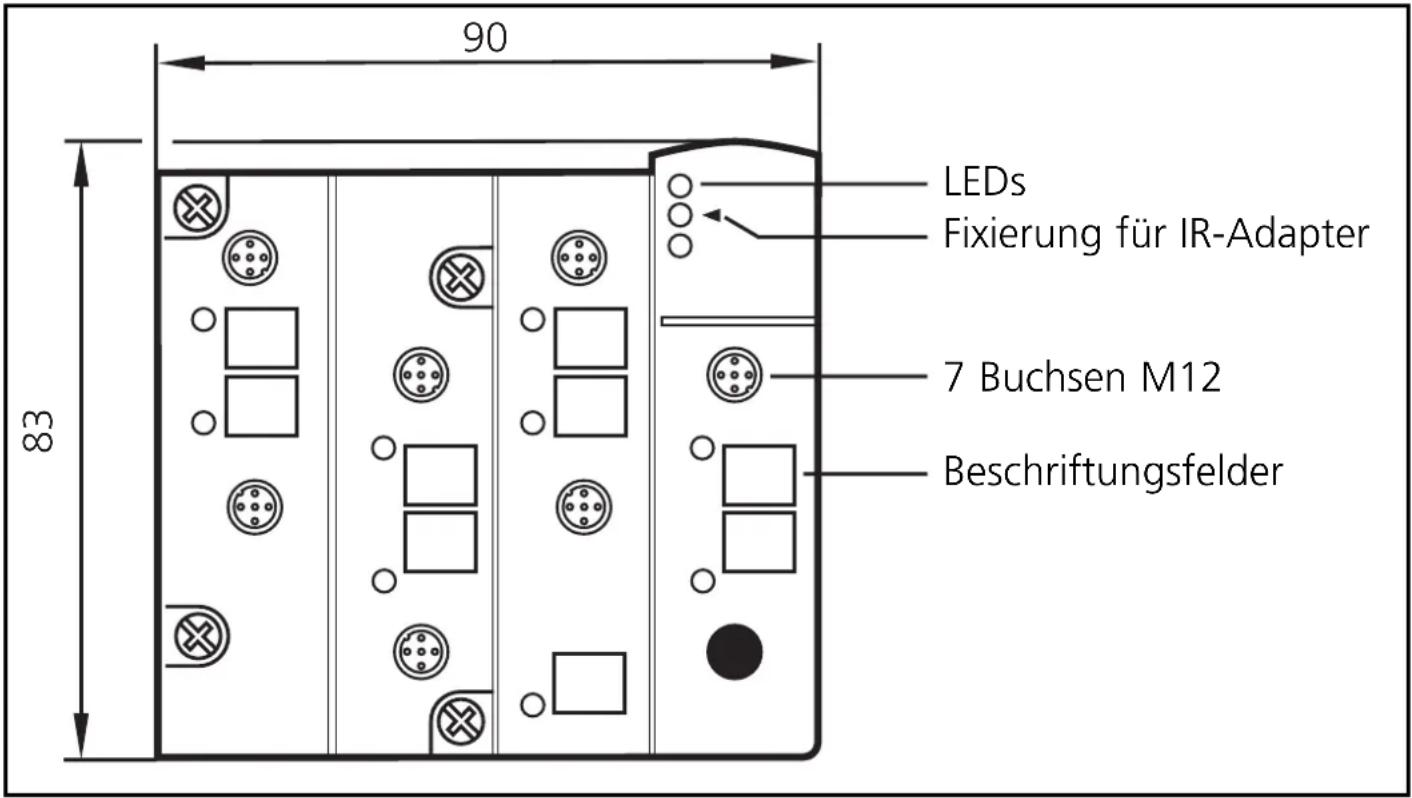

BEDIENUNGSANLEITUNG AC2504 IFM

Bestimmungsgemäße Verwendung

• AS-i-Profil S-7.A.E
• maximale Anzahl von Modulen pro Master: 31 (62 mit AS-i Master 2.1)
  • AS-Interface Version 2.1

Bedien- und Anzeigeelemente

Montage

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm-electronic.com herunterladen.

Elektrischer Anschluß

Verbinden Sie die Anschlußstecker der Sensoren/Aktuatoren mit den M12-Buchsen. Verschließen Sie die nicht benutzten Buchsen mit Verschlußkappen (AC3004), um die Schutzart IP 67 zu gewähren.

M12-Buchse Pin
Schaltausgang +	4
Externe Spannung - 3
	5

Datenbit D0 D1 D2 D3
Eingang 1 2 3 4
Buchse I-1/2 I-1/2 I-2 I-3/4 I-3/4		-4
PIN 4 2	4 4 2 4
Ausgang	1 2 3 4
Buchse	O-1	O-2		O-3	—
PIN 4 4 4	—

Adressieren mit dem Adressiergerät AC1144

Nur im spannungslosen Zustand über die Adressierbuchse adressieren.

Das Modul kann in Verbindung mit dem FK-E Unterteil AC5011 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und verdrahtetem Zustand adressiert werden.

In Verbindung mit dem FK-E Unterteil AC5003 (ohne Adressierbuchse) muß das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.

Infrarot-Adressierung

Das AS-i Modul bietet zusätzlich die Möglichkeit zur Infrarot-Adressierung mit dem Adressiergerät AC1144.

Die AS-i Kommunikation (gelbes Kabel) muß während der Infra-rot-Adressierung abgeschaltet sein. Klemmen Sie dafür den Master ab.

Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.

Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden.

Wird ein Slave mit dem ID-Code „A“ (erweiterter Adressmodus möglich) in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muß der Parameter P3=1 und das Ausgangsbit D3=0 sein*. Das Ausgangsbit D3 darf nicht genutzt werden.

Wird ein Slave mit dem ID-Code „A“ (erweiterter Adressmodus möglich) in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muß diesem Slave eine Adresse zwischen 1A und 31A zugewiesen werden.

* Defaulteinstellung

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED 1 gelb: Eingang/Ausgang geschaltet
• LED grün: Spannungsversorgung o.k.
- LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0
- LED 2 rot blinkt: Peripheriefehler, z. B. Sensorversorgung / Ausgang überlastet bzw. kurzgeschlossen
• LED 3: Infrarot-Empfänger

Überlast und Kurzschluß von Ein- und Ausgang wird dem AS-i Master (Version 2.1) über das Flag „Periphery Fault“ im Status-register signalisiert.
