KV5001 - Détecteur de proximité IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KV5001
Portée nominale (Sn)	0 à 15 mm, réglable
Portée de travail	0 à 12,1 mm
Matériaux détectables	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et matériaux aqueux
Indice de protection	IP67
Alimentation	10-36 V DC (estimation)
Sortie	Commutation N.O. ou N.F. sélectionnable
Affichage	LED allumée lorsque la sortie est commutée
Réglage de portée	Par potentiomètre
Montage	Encastrable, visser sur une base
Orientation face active	Orientation réglable après démontage du cube détecteur
Raccordement électrique	Par presse-étoupe (fourni séparément)
Entretien	Aucun entretien nécessaire
Normes	EN 60947-5-2 (CEM)

FOIRE AUX QUESTIONS - KV5001 IFM

Comment régler la portée de détection du KV5001 ?

Utilisez le potentiomètre accessible après orientation de la face active. Pour une sortie N.O., placez le matériau dans la zone de détection, réduisez la portée jusqu'à extinction de la LED, puis augmentez jusqu'à allumage. Pour N.F., inversez la procédure. Ne dépassez pas la portée nominale Sn (15 mm).

Quels matériaux le détecteur KV5001 peut-il détecter ?

Ce détecteur capacitif détecte les métaux, la plupart des plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux, sans contact.

Comment orienter la face active du détecteur ?

Dévissez le cube détecteur (fig. 7), orientez la face active dans la direction souhaitée, puis remontez le cube. Assurez-vous que la zone de dégagement autour de la face active est respectée (voir fig. 3).

Comment raccorder électriquement le KV5001 ?

Mettez l'installation hors tension. Ouvrez le détecteur (fig. 6), raccordez le câble selon les bornes indiquées sur l'étiquette. Utilisez un presse-étoupe adapté pour garantir l'IP67.

Que signifie la LED sur le détecteur ?

La LED est allumée lorsque la sortie de commutation est active (matériau détecté ou réglage validé). Elle s'éteint lorsque la détection cesse.

Peut-on monter plusieurs détecteurs KV5001 côte à côte ?

Oui, mais respectez les distances minimales indiquées dans les figures 4 et 5 pour éviter les interférences. Les distances dépendent du type de montage et de la version des détecteurs.

Quelle est la distance minimale entre deux détecteurs identiques ?

Reportez-vous aux figures 4 et 5 de la notice. Généralement, une distance d'au moins 3 fois le diamètre du détecteur est recommandée pour un montage côte à côte.

L'appareil nécessite-t-il un entretien ?

Non, le KV5001 ne nécessite aucun entretien. Veillez simplement à ce que la face active reste propre et exempte de dépôts ou de corps étrangers métalliques, surtout en montage face vers le haut.

Quelle est la norme CEM applicable au KV5001 ?

Le détecteur est conforme à la norme EN 60947-5-2 pour la compatibilité électromagnétique. Il est conçu pour un usage industriel.

Que faire si la LED ne s'allume pas alors qu'un matériau est présent ?

Vérifiez le câblage et l'alimentation. Assurez-vous que le potentiomètre est réglé correctement (pas trop bas). Nettoyez la face active. Si le problème persiste, testez avec un matériau métallique mis à la terre pour confirmer le fonctionnement.

MODE D'EMPLOI KV5001 IFM

Montageanleitung Installation Instructions Notice de Montage

Détecteur de proximité capacitif KVE

Sachnr. 701033/02 02/2006

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux sans contact et indique leur présence par un signal de commutation.

Portée nominale (Sn) réglable de 0 à 15 mm, portée de travail 0... 12,1 mm ; (mesurée sur une plaque mise à la terre ou sur l'eau) ; en cas d'autres matériaux, portée inférieure à 15 mm).

Montage

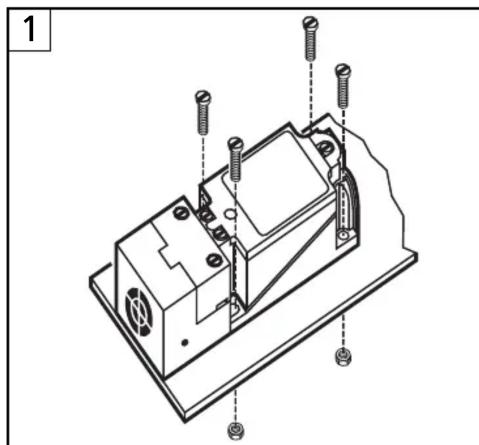

Visser le détecteur de proximité sur une base de montage. En cas de sollicitation mécanique importante, assurer que le détecteur de proximité ne se desserre pas; encastrable (fig. 1 et 2).

• Zone de dégagement autour de la face active : fig. 3.
• Distances minimales lorsque plusieurs détecteurs de la même version sont montés : fig. 4 et 5.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Ouvrir le détecteur de proximité (fig. 6) ; raccorder le câble selon les instructions de l'étiquette.

Il faut utiliser un presse-étoupe pour garantir la protection IP67 (à commencer séparément).

Orientation de la face active

Enlever le cube détecteur (fig. 7) ; orienter la face active et remettre le cube détecteur.

Réduire la portée à l'aide d'un potentiomètre (voir fig. 7):

	N.O.	N.F.
1.	Introduire le matériau à détecteur dans la zone de détection sûre.
2.	Réduire la portée jusqu'à ce que la LED s'éteigne.	Réduire la portée jusqu'à ce que la LED est allumée.
3.	Augmenter la portée jusqu'à ce que la LED est allumée.	Augmenter la portée jusqu'à ce que la LED s'éteigne.

Ne pas augmenter la portée au-dessus de S_n.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. La LED est allumée lorsque la sortie est commutée.

Cet appareil ne nécessite aucun entretien.

Pour un bon fonctionnement il faut respecter les indications suivantes :

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.
