MODE D'EMPLOI KN0004 IFM

• Détecteur de niveau capacitif pour contrôler les niveaux de liquides et de matières en vrac sèches, de préférence de granulés plastiques.

• Réglage automatique sur le fluide à détecter par bouton-poussoir de programmation.

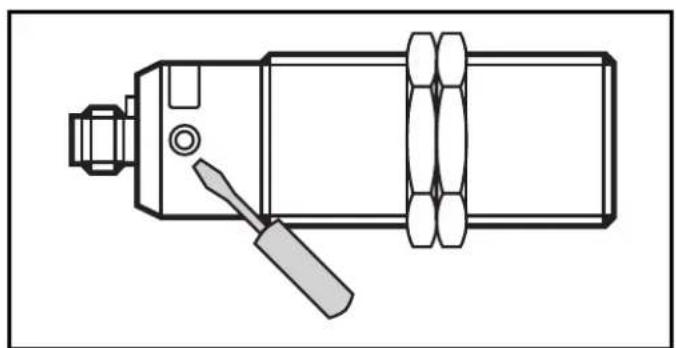

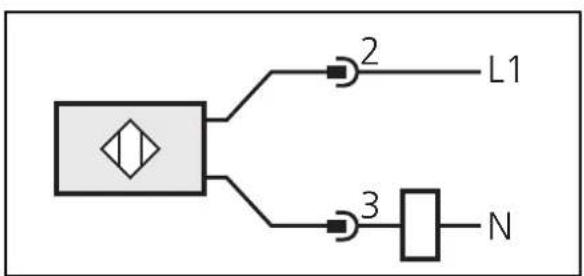

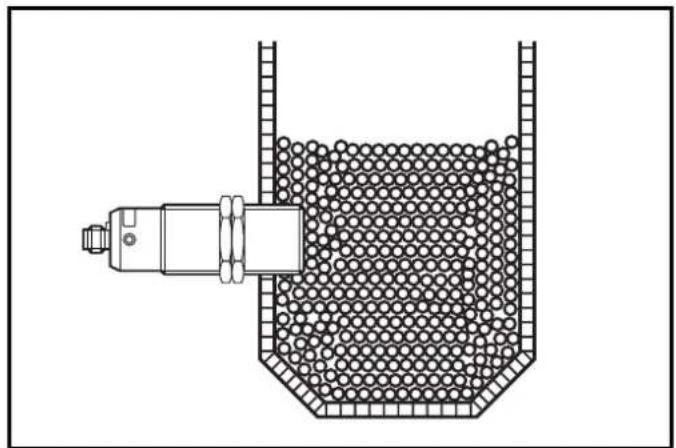

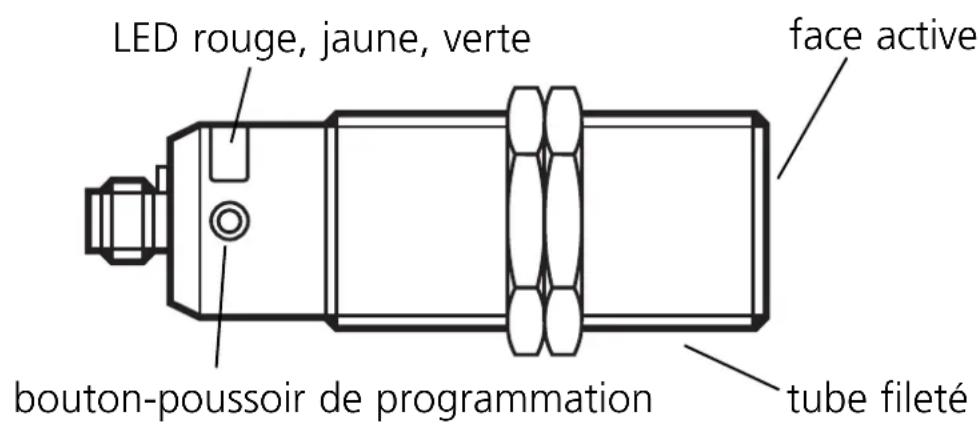

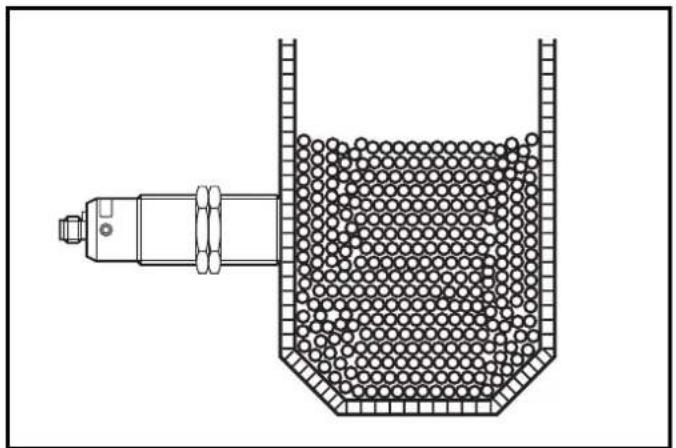

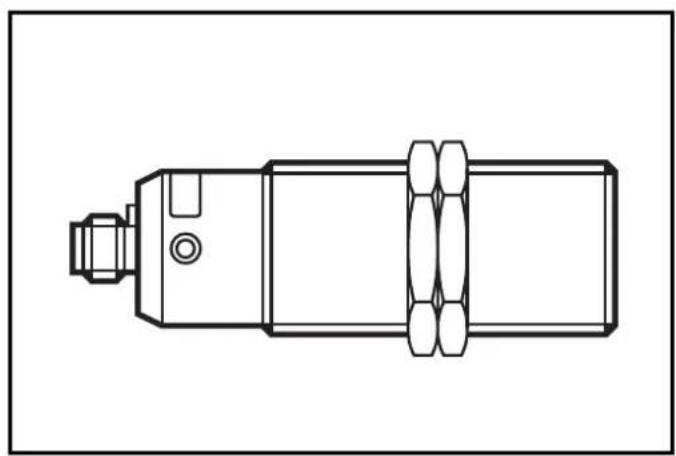

• La face active est conçue pour des températures jusqu'à 110°C et peut être montée en contact direct avec le hublot (sans espace d'air). PAGE 16 bouton-poussoir de programmation LED rouge, jaune, verte face active tube filetéMontage Monter le détecteur de niveau selon l'illustration: Raccordement électrique Mettre l'installation hors tension. Raccorder le détecteur (voir l'éti- quette). Manipulation Régler le détecteur. Pour ce faire, appuyer sur le bouton-poussoir de programmation avec un objet non pointu. Programmation Aperçu des modes et de leurs fonctions de base:

• Mode de fonctionnement: Mode de travail normal. Dans ce mode, toutes les fonctions standards du détecteur sont actives.

• Mode de réglage: Réglage du seuil de commutation en effectuant le réglage vide et plein.

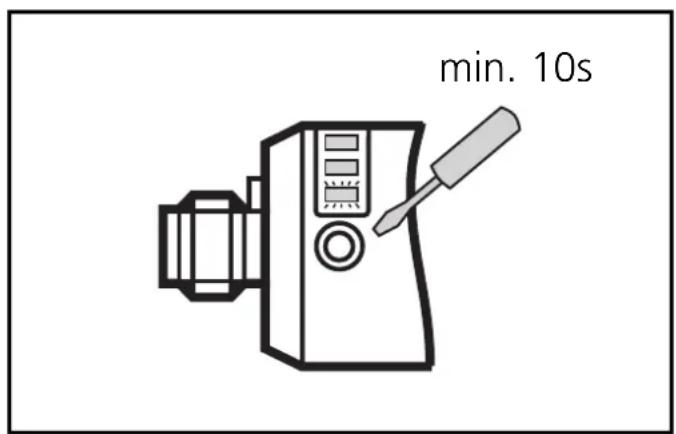

• Mode normalement ouvert/normalement fermé (mode NO/NF). Chan- gement entre fonction normalement ouvert et normalement fermé. PAGE 17

Sans contact avec le fluide (seulement pour des cuves non métalliques) En contact avec le fluideRéglage vide Après le montage dans la cuve vide l'appareil doit être réglé (réglage vide). La cuve peut être considérée comme "vide" si le fluide à détec- ter est au min. à. 20 mm de la zone active. Si le détecteur détecte un fluide après le réglage, il change son état de commutation. Note: Le détecteur peut fonctionner avec le réglage vide seul. Cependant, il est recommandé d'effectuer également un "réglage plein" avec la zone active entièrement couverte après le réglage vide. Grâce à la combinaison réglage vide/réglage plein, le microprocesseur interne détermine la position optimale des seuils de commutation entre les deux états. Lorsque les deux critères de réglage (réglage vide et régla- ge plein) sont utilisés, la fiabilité maximale est atteinte pour l'applica- tion. En cas de réglage vide, le microprocesseur interne génère 2 valeurs. La première valeur correspond au signal du détecteur mesuré à l'état vide. La deuxième valeur est une valeur mesurée supposée pour l'état plein. Ceci est calculé par l'état vide qui vient d'être mesuré et un préréglage du signal effectué en usine. Lors du réglage plein cette deuxième valeur est remplacée par une valeur mesurée réelle. PAGE 18 Appuyer sur le bouton-poussoir de program- mation jusqu'à ce que la LED verte clignote (pour min. 1s et max. 5s = appareil est en mode de réglage). Après le réglage, avec la fonction de sortie "nor- malement ouvert", toutes les LED sont éteintes. Avec la fonction de sortie "normalement fermé" la LED jaune est allumée. 1 ... 5sRéglage plein Après le réglage vide, le réglage plein doit être réalisé, si possible, de façon à ce que l'appareil commute. Le réglage plein peut être répété aussi souvent que souhaité. La valeur mémorisée pour l'état vide n'est pas effacée par le réglage plein. Après un nouveau réglage vide, les deux valeurs sont automatiquement mises. Les dernières valeurs définies sont remplacées. De ce fait, effectuer d'abord toujours le réglage vide, ensuite, si besoin, le réglage plein! Mode NO/NF: La sortie de commutation de l'appareil peut être utilisée comme contact normalement ouvert ou normalement fermé. Pour faire cela l'appareil doit être mis au mode NO/NF d'abord. Activation du mode NO/NF: Appuyer sur le bouton-poussoir de programmation pendant min. D'abord la LED verte clignote len- tement (env. 1Hz), après 5s plus rapidement (env. 2Hz), après 10s lentement de nouveau (env. 1Hz). PAGE 19 Appuyer sur le bouton-poussoir de program- mation jusqu'à ce que la LED verte clignote rapidement (= appareil est en mode de réglage). La LED clignote d'abord lentement (env. 1Hz), après 5s elle clignote deux fois plus vite (env. 2Hz). Après le réglage, avec la fonction de sortie "nor- malement ouvert", seulement la LED jaune est allumée. Pour la fonction de sortie "normale- ment fermé" toutes les LED sont éteintes. 5 ... 10s min. 10sPAGE 20 Maintenant l'appareil affiche la fonction de sortie actuelle (normale- ment fermé ou normalement ouvert):

• Normalement ouvert: LED verte clignote lentement (env. 1Hz)

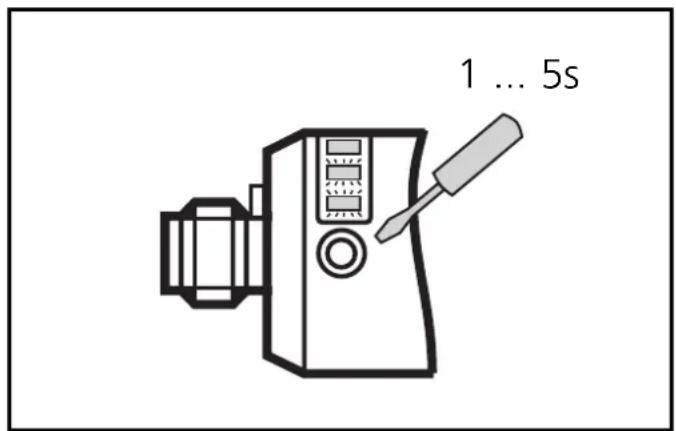

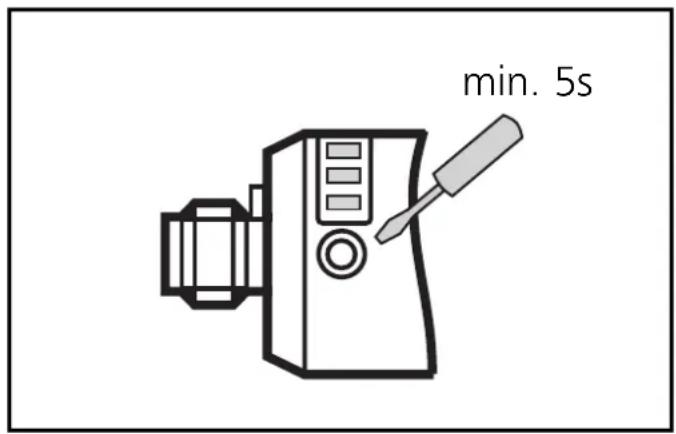

• Normalement fermé: LED verte et jaune clignotent en alternance (env. 1 Hz) Changement de la fonction de sortie: Appuyer sur le bouton-poussoir de programmation pendant min. 1s et max. 5s. Le changement est affiché immé- diatement par les LED après que le bouton-poussoir de programmati- on ait été relâché. Déactivation du mode NO/NF: Appuyer en mode NO/NF sur le bouton-poussoir de programmati- on jusqu'à ce que les LED s'éteig- nent (min. 5s). L'appareil est de nouveau en mode de fonctionnement. Toutes les fon- ctions du détecteur sont actives de nouveau. Après chaque programmation, le mode NO/NF doit être désactivé. S'il n'y a pas de manipulation pendant 30s après le changement dans le mode NO/NF, l'appareil repasse automatiquement en mode de fon- ctionnement, la fonction de sortie n'étant pas définie. Répéter la pro- grammation et ensuite déactiver le mode NO/NF. Note: En mode NO/NF, la fonction de commutation du détecteur n'est pas active. La sortie maintient l'état de commutation inchangé qui existait avant l'activation du mode NO/NF. La sortie reste pratiquement "figée" jusqu'à ce que le mode NO/NF soit désactivé de nouveau. 1 ... 5s min. 5sMessages d'erreur Si le réglage vide ou le réglage plein n'est pas possible, la LED rouge clignote rapidement à env. 8Hz après la tentative de réglage (erreur de réglage). Pour effacer ce message d'erreur, appuyer sur le bouton-poussoir de programmation une nouvelle fois ou mettre l'installation hors tension et de nouveau sous tension. Les valeurs mesurées mémorisées avec succès jusqu'à ce moment restent inchangées. Raisons possibles pour un message d'erreur:

• La différence de signal entre l'état vide et l'état plein est trop faible (par ex. réglage vide et réglage plein sans le changement de niveau nécessaire)

• Le changement de signal entre l'état vide et l'état plein est effectué dans le mauvais ordre (par ex. réglage vide en état plein et ensuite réglage plein en état vide)

• Réglage vide hors de la zone de fonctionnement (par ex. réglage vide en cas de contact direct avec un fluide relié à la terre électri- quement, par ex. si la face active du détecteur est immergée dans l'eau) Aide: Eviter les erreurs mentionnées et répéter le réglage pour corriger l'erreur. D'autres erreurs:

• Défaut électronique ou endommagement de l'appareil dans la zone de détection

• Défaut interne (peut seulement être effacé par la mise hors tension et de nouveau sous tension, reset hardware) PAGE 21Mise en service / Fonctionnement Vérifier le bon fonctionnement de l'appareil. Pour ce faire, provoquer la réponse du capteur en prenant des mesures appropriées. Indication par LED: La LED rouge est brièvement active durant le changement entre "flui- de pas présent" et "fluide présent" (clignote à 1 Hz) si le fluide a pre- sque atteint le seuil de commutation. Cela peut arriver en particulier si le niveau change très lentement et n'est pas un message d'erreur sig- nifiant une perturbation de l'appareil. Le fonctionnement du détecteur de niveau ne nécessite aucun entreti- en. Pour un bon fonctionnement il faut respecter que: La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers, notamment en cas de montage avec la face active vers le haut. PAGE 22 LED verte

• Clignote lentement (1Hz): mode de réglage vide ou mode NO/NF (sortie configurée comme normalement ouvert)

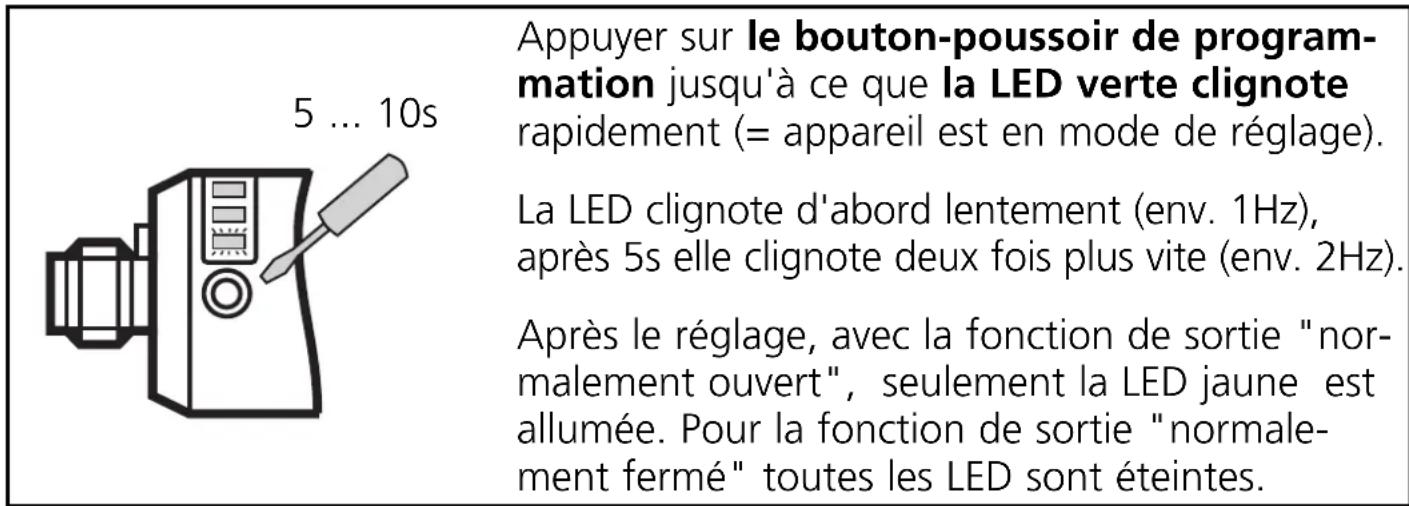

• Clignote vite (2Hz): mode de réglage plein

• Eteinte: l'appareil est en mode de fonctionnement LED verte et jaune

• Clignotent an alternance (1Hz): mode NO/NF (sortie configurée comme normalement fermé) LED jaune

• Eteinte: sortie de commutation non commutée

• Allumée: sortie de commutation commutée LED rouge

• Clignote vite (8Hz): défaut de réglage, défaut interne
