| Produkttyp | Kapazitiver Füllstandssensor |
| Marke | IFM |
| Modell | KN0004 |
| Erfassungsart | Kapazitiv, für Flüssigkeiten und trockene Schüttgüter (Kunststoffgranulate) |
| Temperatur der aktiven Fläche | Bis 110 °C |
| Montage | Berührungslos (nichtmetallische Behälter) oder direkter Kontakt mit dem Medium |
| Elektrischer Anschluss | Laut Etikett; Anlage vor Anschluss spannungsfrei schalten |
| Versorgung | In der Anleitung nicht angegeben; siehe Produktetikett |
| LED-Anzeigen | Grüne, gelbe, rote LED für Schaltzustand, Modi und Fehler |
| Hauptfunktionen | Füllstandserkennung, Leer-/Vollabgleich, NO/NF-Modus, automatische Einstellung über Drucktaste |
| Programmierung | Über Programmiertaste (nicht spitzer Gegenstand) |
| Schaltausgang | Schließer (NO) oder Öffner (NF) konfigurierbar |
| Einstellungen | Leerabgleich (Behälter leer), Vollabgleich (aktive Zone bedeckt), kombinierter Abgleich für optimale Schwellen |
| Fehlermeldungen | Rote LED blinkt schnell (8 Hz): Einstellungsfehler oder interner Fehler; Abhilfe: Einstellung wiederholen oder Spannung aus-/einschalten |
| Wartung und Reinigung | Keine Wartung erforderlich; aktive Fläche und Umgebung frei von Ablagerungen und Fremdkörpern halten |
| Sicherheitshinweise | Anlage vor elektrischem Anschluss spannungsfrei schalten |
| Garantie | Nicht angegeben; siehe IFM-Bedingungen |
Häufig gestellte Fragen - KN0004 IFM
Benutzerfragen zu KN0004 IFM
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Niveausensor kostenlos im PDF-Format! Finden Sie Ihr Handbuch KN0004 - IFM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KN0004 von der Marke IFM.
BEDIENUNGSANLEITUNG KN0004 IFM

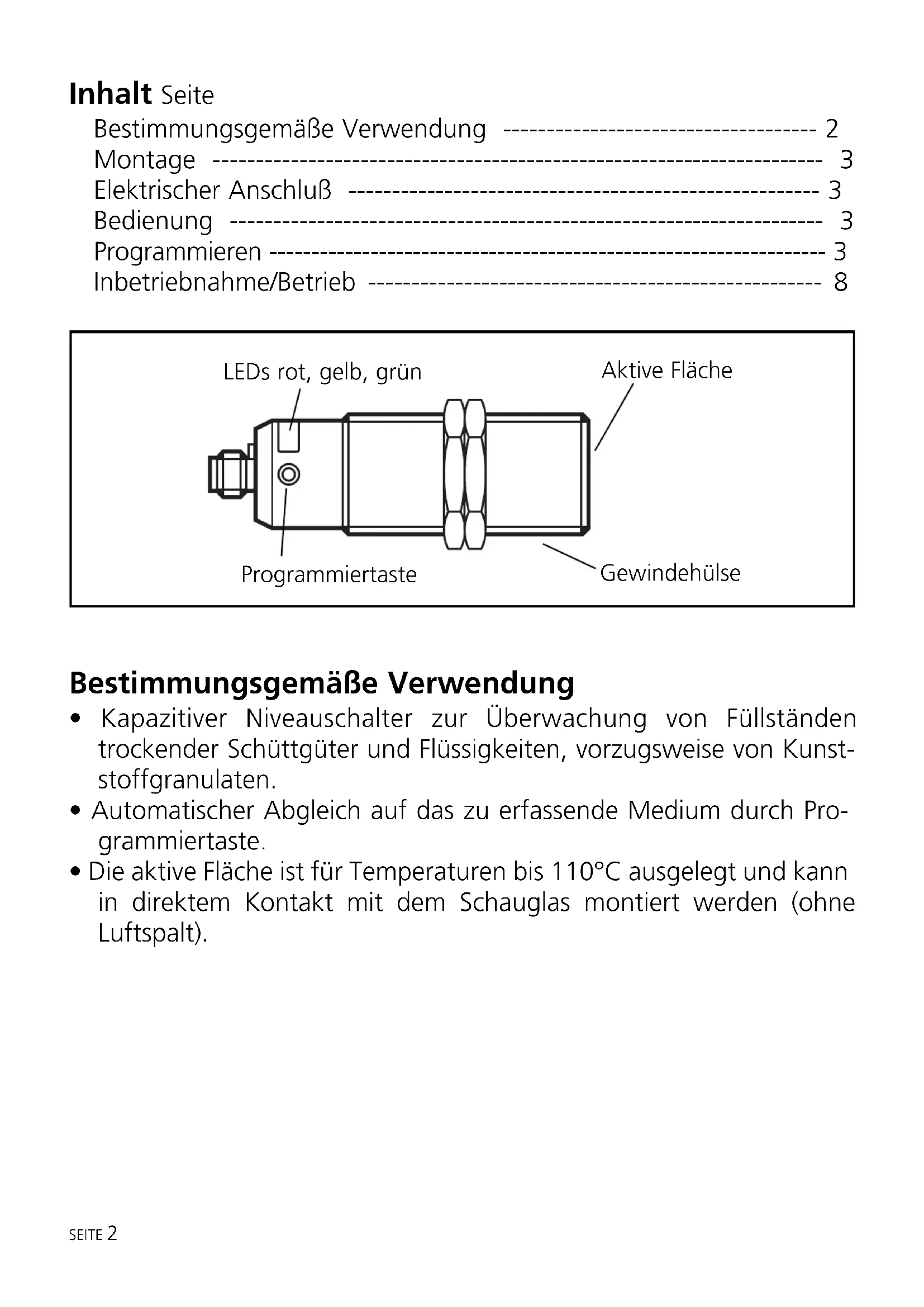

Bestimmungsgemäße Verwendung 2
Montage 3
Elektrischer Anschluß 3
Bedienung 3
Programmieren 3
Inbetriebnahme/Betrieb 8


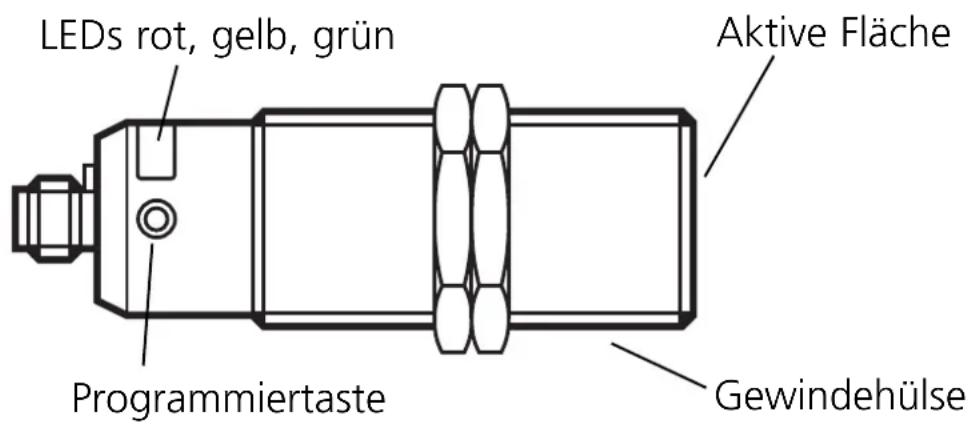

LEDs rot, gelb, grün Aktive Fläche Programmiertaste GewindehülseBestimmungsgemäße Verwendung
- Kapazitiver Niveauschalter zur Überwachung von Füllständen trockender Schüttgüter und Flüssigkeiten, vorzugsweise von Kunststoffgranulaten.
- Automatischer Abgleich auf das zu erfassende Medium durch Programmiertaste.
- Die aktive Fläche ist für Temperaturen bis 110°C ausgelegt und kann in direktem Kontakt mit dem Schauglas montiert werden (ohne Luftspalt).
Montage

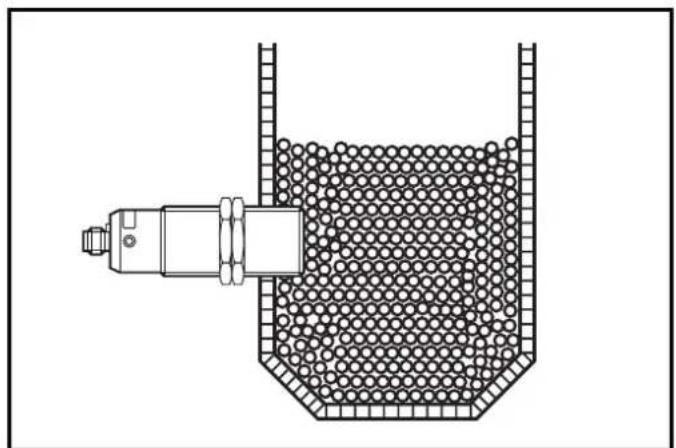

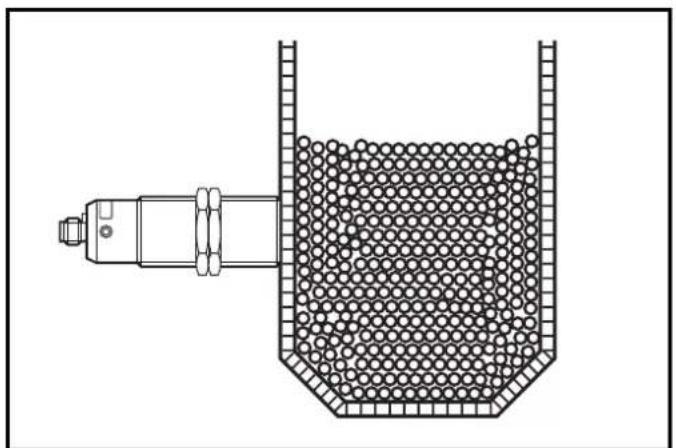

Montieren Sie den Niveauschalter wie abgebildet:

Nicht medienberührend (nur für nichtmetallische Behälter)

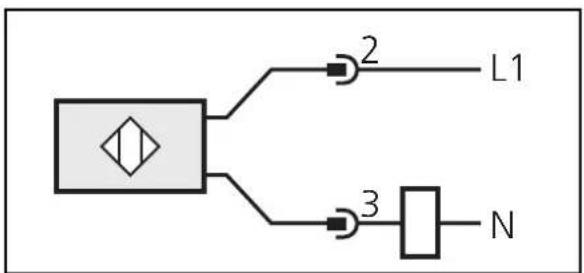

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (siehe Typenschild).
Bedienung

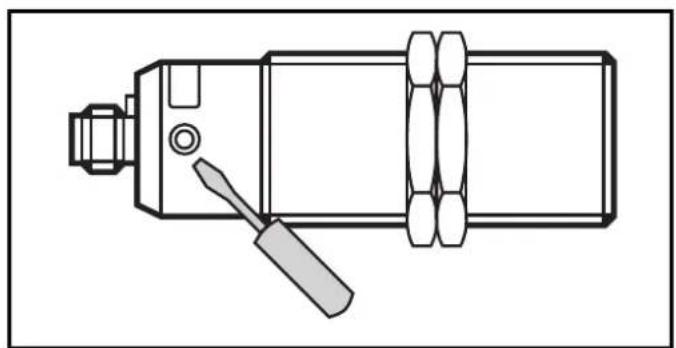

Gleichen Sie den Sensor ab. Drücken Sie dazu die Programmiertaste mit einem stumpfen Gegenstand.

Übersicht über die Modi und ihre Grundfunktionen:
- Betriebsmodus: Normaler Arbeitsbetrieb. In diesem Modus sind alle normalen Sensorfunktionen aktiv.
- Abgleichmodus: Einstellung der Schaltschwelle durch Leer- und Vollabgleich.
- Öffner-/Schließermodus (OES-Modus): Wechsel zwischen Öffner- und Schließerfunktion.

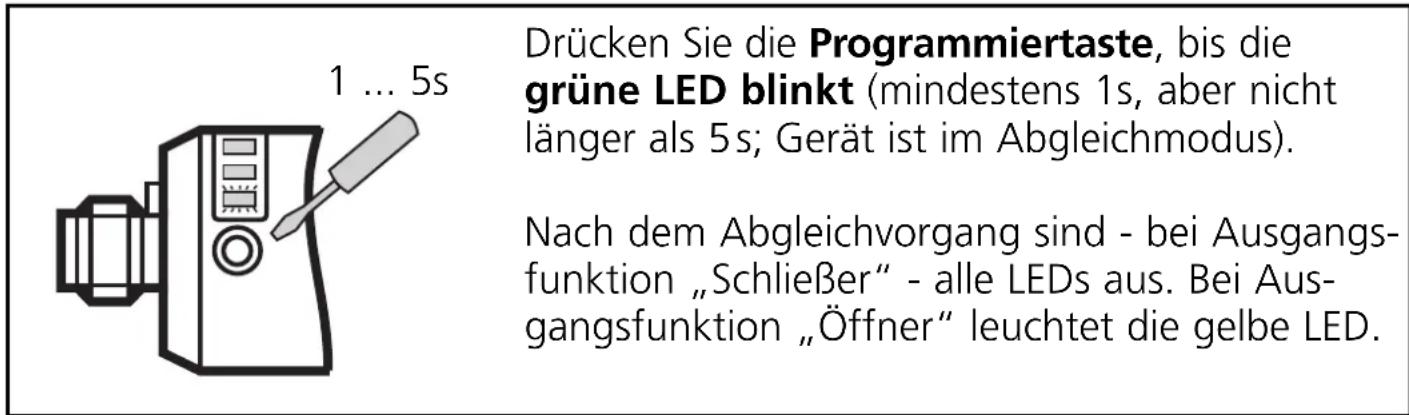

Leerabgleich
Das Gerät muß nach dem Einbau in den leeren Behälter abgeglichen werden (Leerabgleich). Als „leer“ kann der Behälter dann betrachtet werden, wenn das zu erfassende Füllgut mindestens 20mm von der aktiven Zone entfernt ist. Erfaßt der Sensor nach dem Abgleich ein Füllgut, ändert sich sein Schaltzustand.
Der Sensor ist allein mit Leerabgleich funktionsfähig. Es wird jedoch empfohlen, nach dem Leerabgleich auch einen „Vollabgleich“ mit voll bedeckter aktiver Zone durchzuführen. Aus der Kombination Leerabgleich / Vollabgleich ermittelt der interne Mikroprozessor die optimale Lage der Schaltschwellen zwischen beiden Zuständen. Bei Anwendung beider Abgleichkriterien (Leer- und Vollabgleich), erhält man die maximale Betriebssicherheit für die Applikation. Beim Leerabgleich generiert der interne Mikroprozessor 2 Werte.
Der erste Wert entspricht dem im Leerzustand gemessenen Sensorsignal. Der zweite Wert ist ein angenommener Meßwert für den Vollzustand. Dieser wird aus dem gerade gemessenen Leerzustand und einem werksseitig vordefinierten Signalabstand berechnet. Dieser zweite Wert wird beim Vollabgleich durch einen tatsächlichen Meßwert ersetzt.

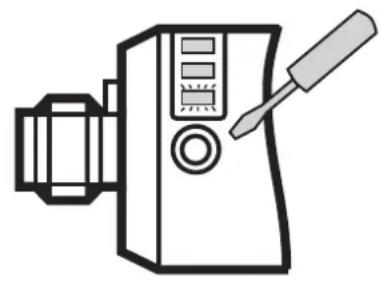

Vollabgleich
Nach dem Leerabgleich soll, wenn möglich, der Vollzustand hergestellt werden, so daß das Gerät schaltet.
5 ... 10s

Drücken Sie die Programmiertaste, bis die grüne LED schnell blinkt
(= Gerät ist im Abgleichmodus).
Die LED blinkt zunächst langsam (ca. 1Hz), nach 5s blinkt sie doppelt so schnell (ca. 2Hz).
Nach dem Abgleichvorgang leuchtet - bei Ausgangsfunktion „Schließer“ - nur noch die gelbe LED. Bei Ausgangsfunktion „Öffner“ sind alle LEDs aus.
Der Vollabgleich kann beliebig oft wiederholt werden. Der gespeicherte Wert für den Leerzustand wird durch den Vollabgleich nicht überschrieben. Nach einem erneuten Leerabgleich werden beide Werte wieder automatisch gesetzt; die zuletzt definierten Werte werden überschrieben.

Führen Sie deshalb immer zuerst den Leerabgleich durch, danach bei Bedarf den Vollabgleich!
OES-Modus:
Der Schaltausgang des Gerätes kann als Öffner- oder Schließerkontakt betrieben werden. Dazu muss das Gerät zunächst in den OES-Modus gebracht werden.

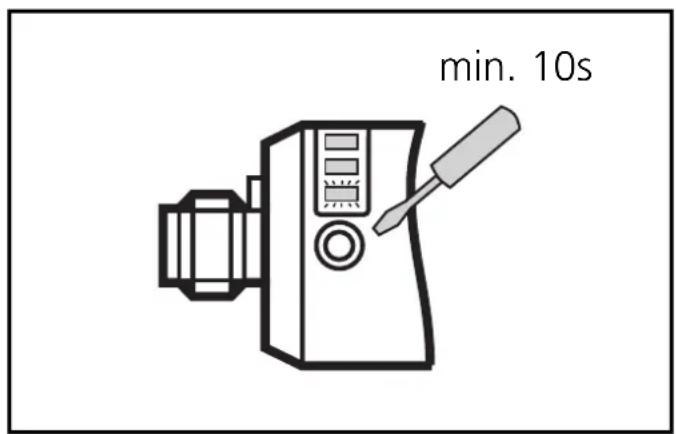

Aktivieren des OES-Modus:
Drücken Sie die Programmiertaste für mind. 10s.
Die grüne LED blinkt zunächst langsam (ca. 1Hz), dann nach 5s schneller (ca. 2Hz), nach 10s wieder langsam (ca. 1Hz).
- Schließer: grüne LED blinkt langsam (ca. 1Hz)
- Öffner: grüne und gelbe LED blinken abwechselnd (ca. 1Hz)

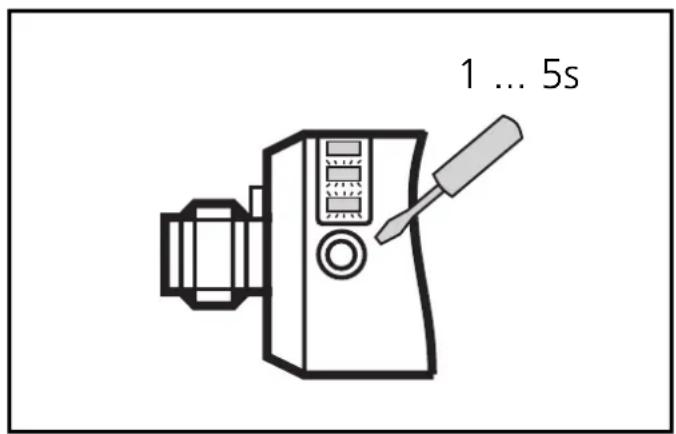

Wechsel der Ausgangsfunktion:
Drücken Sie die Programmiertaste für mind. 1 s, aber nicht länger als 5 s.
Der erfolgte Wechsel wird nach dem Loslassen der Programmierta- ste unmittelbar durch die LEDs angezeigt.


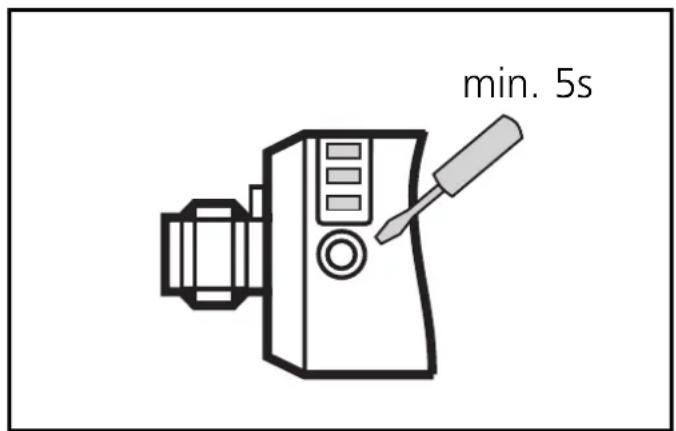

1 ... 5sDeaktivieren des OES-Modus:
Drücken Sie im OES-Modus die Programmiertaste, bis die LEDs erlöschen (mind. 5s).
Das Gerät befindet sich wieder im Betriebsmodus. Alle normalen Sensorfunktionen sind wieder aktiv.
Nach jedem Programmiervorgang muß der OES-Modus deaktiviert werden.
Wenn nach dem Sprung in den OES-Modus 30s lang keine Bedienung erfolgt, springt das Gerät selbsttätig in den Betriebsmodus zurück, wobei die Ausgangsfunktion undefiniert ist. Wiederholen Sie den Programmiervorgang und deaktivieren Sie danach den OES-Modus.
Hinweis:
Im OES-Modus ist die Schaltfunktion des Sensors inaktiv. Der Ausgang behält unverändert den Schaltzustand bei, der vor dem Einschalten des OES-Modus bestand. Der Ausgang bleibt quasi „eingefroren“, bis der OES-Modus wieder deaktiviert wird.
Fehlermeldungen
Ist der Leer- oder Vollabgleich nicht möglich, blinkt die rote LED nach dem Abgleichversuch schnell mit ca. 8Hz (Abgleichfehler).
Zum Löschen dieser Fehlermeldung betätigen Sie 1x die Programmier-taste oder schalten Sie die Betriebspannung aus und wieder ein. Die bisher erfolgreich eingelesenen Messwerte bleiben dabei unverändert gespeichert.
Mögliche Gründe für eine Fehlermeldung:
- Der Signalunterschied zwischen Leer- und Vollzustand ist zu gering (z. B. Leer- und Vollabgleich ohne entsprechende Füllstandsänderung)
- Die Signaländerung zwischen Leer- und Vollzustand erfolgt in die falsche Richtung (z.B. Leerabgleich im Vollzustand und darauf Voll-abgleich im Leerzustand)
- Leerabgleich außerhalb des Arbeitsbereiches (z. B. Leerabgleich auf Direktkontakt mit einem elektrisch geerdeten Medium, etwa wenn die aktive Zone ins Wasser getaucht ist)
Abhilfe: Vermeiden Sie die genannten Fehler und wiederholen Sie zur Fehlerbehebung den Abgleich.
Weitere Fehlerarten:
- Elektronischer Fehler oder Beschädigung des Gerätes im Sensorbereich
- Interner Fehler (kann nur durch Aus- und wieder Einschalten der Betriebsspannung gelöscht werden, Hardware-Reset)
Inbetriebnahme/Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Bringen Sie dazu den Sensor durch geeignete Maßnahmen zum Ansprechen.
Anzeige durch LEDs:
| LED grün | Blinkt langsam (1Hz): Abgleichmodus Leerabgleich oder OES-Modus (Ausgang als Schließer konfiguriert)Blinkt schnell (2Hz): Abgleichmodus VollabgleichAUS: Gerät im Betriebsmodus |
| LEDs grün + gelb | blinken abwechselnd (1Hz): OES-Modus (Ausgang als Öffner konfiguriert) |
| LED gelb | AUS: Schaltausgang gesperrtEIN: Schaltausgang leitend |
| LED rot | Blinkt schnell (8Hz): Abgleichfehler, interner FehlerBlinkt langsam (1Hz): Schaltschwelle unmittelbar erreicht |
Die rote LED wird während des Wechselns zwischen „Medium nicht vorhanden“ und „Medium vorhanden“ kurz aktiv (blinkt mit 1 Hz), wenn das Medium die Schaltschwelle unmittelbar erreicht hat. Dies kann insbesondere bei sehr langsamen Füllstandsänderungen auftreten und stellt keine Fehlermeldung im Sinne einer Gerätestörung dar.
Der Betrieb des Niveauschalters ist wartungsfrei. Beachten Sie für eine einwandfreie Funktion:
- Die aktive Fläche und ggf. ein Freiraum sollten von Ablagerungen und Fremdkörpern freigehalten werden, insbesondere bei Montage mit aktiver Fläche nach oben.
