Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KG0003
Portée nominale (Sn)	8 mm
Matériaux détectables	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et matériaux aqueux
Mode de détection	Sans contact
Type de montage	Non encastré
Fixation	Flasque de fixation avec écrous fournis
Zone de dégagement autour de la face active	2 x Sn (16 mm)
Distance minimale entre détecteurs (même version)	3 x Sn (24 mm)
Raccordement électrique	3 fils : brun (BN) = +, bleu (BU) = -, noir (BK) = sortie
Réglage de la portée	Potentiomètre (sensibilité)
Indicateur de commutation	LED allumée lorsque la sortie est commutée
Sortie	Configurable NO/NF (par réglage)
Précautions d'installation	Mettre hors tension avant raccordement ; éviter les champs électromagnétiques intenses
Entretien et nettoyage	Maintenir la face active et la zone de dégagement propres, sans dépôts ni corps étrangers
Sécurité	Ne pas utiliser à proximité d'appareils à champ de grande intensité (ex. talkie-walkies)
Documentation	Notice d'utilisation de 2 pages (français)

FOIRE AUX QUESTIONS - KG0003 IFM

Comment régler la portée du détecteur KG0003 ?

Utilisez le potentiomètre situé sur le détecteur. Placez le matériau à détecter dans la zone de détection, puis tournez le potentiomètre jusqu'à ce que la LED s'allume (sortie active). Pour une portée optimale, ne dépassez pas la portée nominale de 8 mm.

Quels matériaux le KG0003 peut-il détecter ?

Le détecteur capacitive KG0003 détecte sans contact les métaux, la plupart des plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux. La portée peut être inférieure à 8 mm selon le matériau.

Comment raccorder électriquement le détecteur ?

Avant tout raccordement, mettez l'installation hors tension. Branchez les fils selon les couleurs : brun (BN) pour l'alimentation positive, bleu (BU) pour le négatif, et noir (BK) pour la sortie. Suivez strictement les indications de l'étiquette.

Quelle est la distance minimale entre deux détecteurs KG0003 ?

Lorsque plusieurs détecteurs de la même version sont montés côte à côte, respectez une distance minimale de 3 x Sn, soit 24 mm, pour éviter les interférences.

Que faire si la LED du détecteur ne s'allume pas ?

Vérifiez d'abord le câblage et l'alimentation. Assurez-vous que la face active est propre et qu'aucun corps étranger n'obstrue la zone de détection. Si le problème persiste, réduisez la portée avec le potentiomètre et testez à nouveau en présence du matériau cible.

Le KG0003 peut-il être monté encastré ?

Non, le montage de ce détecteur est non encastré. Utilisez la flasque de fixation fournie et respectez une zone de dégagement d'au moins 2 x Sn (16 mm) autour de la face active.

Comment nettoyer la face active du détecteur ?

Pour garantir un fonctionnement fiable, nettoyez régulièrement la face active et la zone de dégagement. Retirez les dépôts, poussières ou corps étrangers à l'aide d'un chiffon doux et sec. Évitez les produits abrasifs.

Quelles sont les précautions d'utilisation importantes ?

Ne faites pas fonctionner d'appareils à champ de grande intensité (comme des talkie-walkies) à proximité immédiate du détecteur. Assurez-vous que la face active est dégagée et que l'installation est hors tension lors du raccordement.

Quelle est la tension d'alimentation du KG0003 ?

La tension d'alimentation exacte est indiquée sur l'étiquette du produit. Pour les détecteurs IFM de cette série, elle est généralement comprise entre 10 et 30 V DC. Consultez l'étiquette pour les valeurs précises.

Comment tester le bon fonctionnement du détecteur ?

Après le montage et le réglage, vérifiez que la LED s'allume lorsque le matériau cible est présent dans la zone de détection et s'éteint lorsqu'il est retiré. Pour une détection fiable, respectez les distances de dégagement et la propreté de la face active.

MODE D'EMPLOI KG0003 IFM

Montageanleitung Installation Instructions Notice de Montage

efectoris0 ®

Détecteur de proximité capacitif KG

Sachnr. 701045/02 02/2006

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux sans contact et indique leur présence par un signal de commutation.

Portée nominale (Sn) 8 mm (mesurée sur une plaque mise à la terre ou sur l'eau ; en cas d'autres matériaux, portée inférieure à 8 mm).

Montage

Montage à l'aide d'une flasque de fixation. Utiliser les écrous fournis avec le KG pour une fixation optimale. Montage non encastré.

Zone de dégagement autour de la face active :

Distances minimales lorsque plusieurs détecteurs de la même version sont montés:

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité.

Raccordement strictement selon les indications de l'étiquette.

Couleurs des fils : BN = brun, BU = bleu, BK = noir.

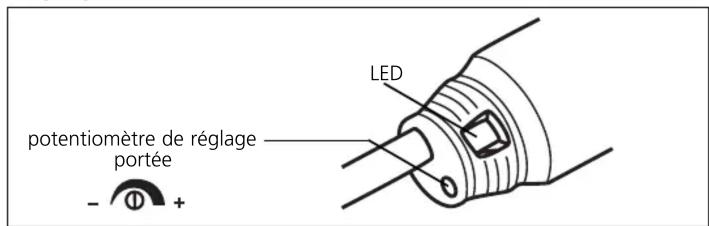

Réglage

	NO NF
1.	Introduire le matériau à détecter dans la zone de détection sûre.
	→ La LED est allumée.	→ La LED s’éteigne.
2.	Réduire la portée jusqu’à ce que la LED s’éteigne..	Réduire la portée jusqu’à ce que la LED est allumée.
3.	Augmenter la portée jusqu’à ce que la LED est allumée.	Augmenter la portée jusqu’à ce que la LED s’éteigne.

Ne pas augmenter la portée au-dessus de Sn.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. La LED est allumée lorsque la sortie est commutée.

Pour un bon fonctionnement il faut respecter les indications suivantes: - La face active et la zone de dégagement doivent être dégagées de toute présence de dépôts et de corps étrangers, notamment en cas de montage avec la face active vers le haut. - Ne pas faire fonctionner des appareils à champ de grande intensité (par exemple talkie-walkies) à proximité immédiate des détecteurs.
