Type de produit	Four à micro-ondes encastrable avec tiroir
Marque	Bertazzoni
Modèle	MD24X
Dimensions de l'ouverture (L x H x P)	561,98 mm x 395,27 mm x 596,90 mm (min)
Dimensions de l'appareil (L x H x P)	549,28 mm x 370,69 mm x 606,43 mm
Poids	Environ 45,5 kg
Alimentation électrique	120 V, 60 Hz, CA, 15 A minimum, circuit dédié recommandé
Prise	Fiche à trois broches avec mise à la terre
Fonctions principales	Cuisson par micro-ondes, tiroir coulissant, plateau tournant
Capacité du tiroir	Accepte un plat rectangulaire de 9 x 13 po ou un sac de maïs soufflé
Matériau de la cavité	Acier inoxydable avec guide d'ondes
Installation	Encastrable sous un four mural ou dans une armoire avec dégagements minimaux
Sécurité	Mise à la terre obligatoire, bloc antibasculement, verrouillage enfant (via touche Stop/Clear)
Entretien et nettoyage	Nettoyer régulièrement le tiroir et la cavité ; ne pas enlever le couvercle du guide d'ondes
Pièces détachées et réparabilité	Contacter le service agréé ou www.encompass.com pour les pièces
Accessoires fournis	Vis de fixation, bloc antibasculement (fourni par l'installateur), manuel d'utilisation
Informations générales	Fabriqué par Bertazzoni SPA, Italie ; notice disponible en français

FOIRE AUX QUESTIONS - MD24X BERTAZZONI

Quel est le poids du four à micro-ondes Bertazzoni MD24X ?

Le poids est d'environ 45,5 kg (100 lb). Assurez-vous que le plancher de l'ouverture peut supporter cette charge.

Quelles sont les dimensions minimales de l'ouverture pour installer le MD24X ?

L'ouverture doit mesurer au moins 22-1/8 po (561,98 mm) de large et 15-9/16 po (395,27 mm) de haut, avec une profondeur minimale de 23-1/2 po (596,90 mm). Consultez le schéma 1 de la notice.

Puis-je utiliser une rallonge avec ce micro-ondes ?

Non, l'utilisation d'une rallonge est interdite car elle peut provoquer un incendie, un choc électrique ou des blessures. Branchez l'appareil directement sur une prise murale mise à la terre.

Comment installer le bloc antibasculement ?

Le bloc antibasculement doit être installé à 14-13/16 po (376,24 mm) au-dessus du plancher. Il empêche le basculement du tiroir. Suivez les instructions du schéma 3 et fixez-le solidement au mur en évitant câblage et plomberie.

Quel type de cuisson puis-je réaliser avec le MD24X ?

Ce four à micro-ondes permet la cuisson par micro-ondes classique. Il est idéal pour réchauffer, décongeler et cuire des plats adaptés aux micro-ondes.

Comment nettoyer le four à micro-ondes MD24X ?

Nettoyez régulièrement la cavité et le tiroir avec un chiffon humide. Ne retirez jamais le couvercle du guide d'ondes situé sur le dessus du four. Référez-vous au manuel d'utilisation pour les détails.

Que faire si le tiroir ne s'ouvre pas correctement ?

Vérifiez que le tiroir n'est pas obstrué et que les glissières ne sont pas endommagées. Si le problème persiste, contactez un service agréé. N'utilisez pas l'appareil s'il est endommagé.

Où trouver le numéro de modèle et de série du MD24X ?

Ouvrez complètement le tiroir. L'étiquette se trouve sur la paroi arrière de la cavité, près du fond, sur la surface plate.

Puis-je installer le MD24X sous un four mural ?

Oui, il peut être installé sous un four mural électrique ou à gaz. Un dégagement minimal de 2 po (50,8 mm) entre le four mural et le tiroir est requis.

Où acheter des pièces de rechange pour le Bertazzoni MD24X ?

Vous pouvez commander des pièces sur www.encompass.com ou contacter le service client Bertazzoni. Consultez la garantie dans le manuel d'utilisation.

MODE D'EMPLOI MD24X BERTAZZONI

• Prière de lire attentivement toutes ces directives avant de commencer.
• Le kit comprend des parties métalliques, il faut faire attention lors de la manipulation et de l'installation pour éviter les eventuelles blessures.
• Ne pas retirer de façon permanente les étiquettes, les mises en garde ou les plaques fixées au produit.
• Veuillez observer tous les codes et règlements locaux et nationaux.
• L'installateur devra laisser ces directives au client qui devra les conserver pour l'utilisation d'un inspecteur local et pour référence ultérieure.
• Pour des RAISONS DE SECURITE, n'installez ce tiroir dans aucun genre de placard combustible, ni aucun placard qui ne se conforme pas aux dimensions et espaces indiqués aux page 4, Consultez les schema 1.

AMISE En GARDE

Ce poêle doit être mis à la terre conformément aux codes locaux ou en leur absence au code national électrique, ANSI/NFPA 70 - dernière édition

AMISE En GARDE

NE PAS UTILISER DE RALLONGE AVEC CET APPAREIL. IL POURRAIT EN RÉSULTER UN INCENDIE, UN CHOC ÉLECTRIQUE OU AUTRE BLESSURE.

Instructions de sûreté importantes

• ADVERTISSEMENT: Si l'on ne suit pas de pres les indications dans ce manuel, il y a un risque d'incendie ou de décharge électrique qui pourrait provoquer des dommages aux biens, des blessures personnelles, voir la mort.
• ADVERTISSEMENT : Pour réduire le risque de basclement, il faut fixer le Four Drawer Microwave avec un bloc antibasculement correctement installé.
• Ce Four Drawer Microwave doit être mis à la terre conformément aux codes locaux. Assurez-vous que les revêtements muraux et les placards autour du Four Printer Microwave sont faits pour supporter la chaleur produite par l'électroménager.
• ADVERTISSEMENT: Ne laissez jamais les enfants seuls ou sans supervision aux alentours du Four Printer Microwave lorsque ce dernier fonctionne. Ne laissez jamais ouvert le tiroir sans supervision.
• ADVERTISSEMENT: Le fait de marcher, de s'appuyer ou de s'asseoir sur le tiroir peut provoquer des blessures sérieuses et pourrait causer des dommages au Four Drawer Microwave.
• N'utilisez pas le Four Drawer Microwave comme espace de rangement. Cela pourrait provoquer des risques de blessure ou de dommages.
• Vérifiez que l'heure s'affiche. Sinon, appuyez sur Stop/ Clear pour prévenir un emploi non autorisé.

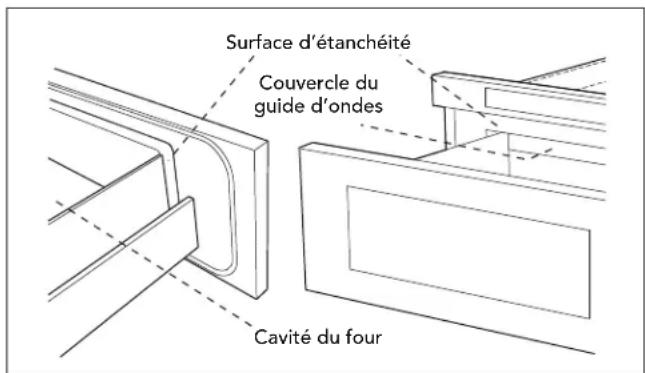

Déballage du FOUR DRAWER microwave

• Retirez tout le matériel d'emballage du Roller Microwave. N'ENLEVEZ PAS LE COUVERCLE DU GUIDE D'ONDES, qui se trouve sur le dessus du Four Roller Microwave.

• Enlevez l'autocollant descriptif, s'il y en a un. Inspectez le tiroir pour toute sorte de dommage, dont un tiroir décalé ou tardu, des sceaux d'étanchéité endommagés sur le tiroir ou sur le plafond du tiroir, des glissières cassées ou lâches ou des renforts dans la cavity ou sur la face du tiroir. Si vous trouvez des dommages, n'utilisez pas le Four Printer Microwave : contactez vos AGENT DE SERVICE AGREE.

Remarques importantes pour l'installateur

• Lisez tout le manuel d'installation avant d'installer le Four Printer Microwave.
• Enlevez tout le matériel d'emballage avant de connecter le secteur d'alimentation électrique.
• Observez tous les codes et règlements principaux. Assurez-vous de laisser ces instructions avec le consommateur.

Remarques importantes pour le consommateur

Conservez ce manuel avec votre manuel d'utilisateur pour référence ultérieure.

• Comme c'est le cas pour tout four à micro-ondes qui produit de la chaleur, il faut suivre certaines consignes de sécurité. Ces consignes sont signalées dans le manuel d'utilisateur. Veuillez les suivre de près.
• Assurez-vous que le Four Printer Microwave est installé et mis à la terre par un installateur ou un technicien qualifié. Technicien de service.

Degagements et dimensions

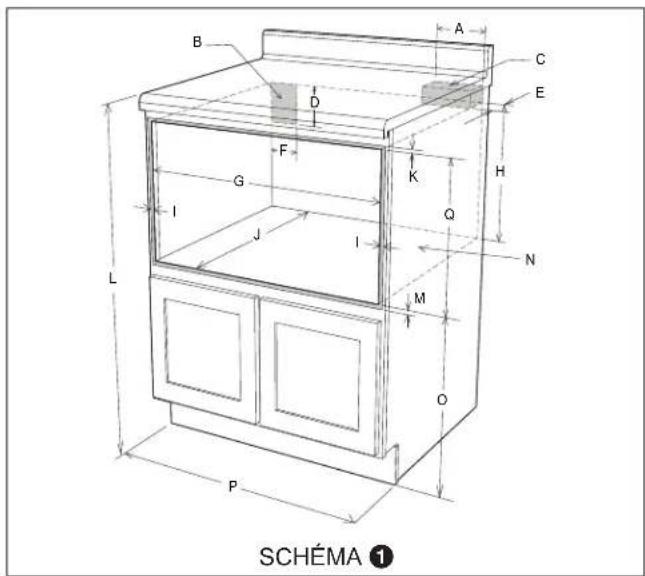

• Les dimensions indiquées au Schéma ① doivent être observées. Ces dimensions offrent un dégagement minimal. Repérer la prise électrique dans l'aire ombrée dans le coin gauche supérieur de la découverture. Voir Schéma ④.
• La surface de contact doit être solide et de niveau. Prêter une attention particulière au plancher qui supportera le tiroir. Le plancher de l'ouverture doit être en contreplaqué assez fort pour supporter le poids du four et sa propre charge (environ 45,5 kg [100 lb]).
• Vérifier que l'emplacement où le tiroir sera installé aura une alimentation électrique appropriée.
• Voiture four peut être installée dans une armoire, sur un mur, ou sous un four mural au gaz ou électrique.
• Vérifier que le dégagement du plancher entre le four mural et le tiroir est au minimum de 2 po (50,8 mm).
• L'intérieur du micro-ondes acceptera facilement un plat rectangulaire de 9 po x 13 po ou un sac de maïs soufflé allant au micro-ondes.

Instructions pour la mise à la TERRE

Il faut que cet appareil soit mis à la terre. En cas de court-circuit, la mise à la terre réduit le risque de décharge électrique en fournissant une voie d'échappement pour le courant électrique. Le Four Drawing Microwave est équipé d'un cordon avec un conducteur de terre et une fiche de mise à la terre. Il faut brancher cette dernière sur une prise murale dûment installée et mise à la terre selon le Code National d'électricité et selon les codes et règlements locaux.

ADVERTISSEMENT : Un mauvais usage de la fiche de mise à la terre peut entraîner un risque de décharge électrique. N'UTILISEZ PAS DE RALLONGE. Si le cordon d'alimentation est trop court, demander à un électricien ou un réparateur qualifié de poser une prise près de l'appareil.

Bonne installation permanente Fiche à trois broches Broche de mise à la terre

Prise de courant à trois bornes

Mesures pour le FOUR DRAWER microwave

A. 6 po (152,40 mm) B. Emplacement de la prise électrique* C. Bloc antibasculement D. 5 po (127 mm) E. 3-1/2 po (88,90 mm) F. 4 po (101,60 mm) G. Ouverture 22-1/8 po (561,98 mm) H. 14-13/16 po (376,24 mm) à la base du bloc antibasculement I. Laisser un chevauchement de 7/8 po (22,23 mm) J. Profondeur min. 23-1/2 po (596,90 mm) K. Laisser un chevauchement de 3/16 po (4,76mm) L. Hauteur de comptoir 36 po (914,4 mm) M. Laisser un chevauchement de 1/8 po (3,17 mm) min. N. Le plancher doit support 45.4kg (100 lb) O. 19 po (482,60 mm) au dessus du plancher (recommande) P. Armoire min. 24 po (609,6 mm) Q Ouverture 15-9/16 po (395,27 mm)

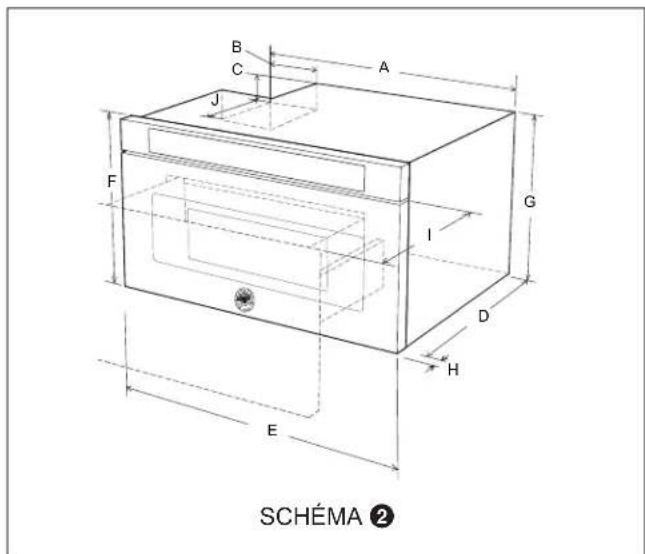

A. 21-5/8 po (549,28 mm)

B. 4-11/16 po (119,06 mm)

C. 1 - 3 / 4 po (44,45mm)

D. 21-7/8 po (555,60 mm)

E. 23-7/8 po (606,43 mm)

F. 15-7/8 po (403,22 mm)

G. 14-19/32 po (370,69 mm)

H. Épaisseur de la porte 1-9/64 po (29 mm)

I. Ouverture tiroir 15 po (381 mm)

J. 4 po (101,6 mm)

Les nombreuses dimensions des Schémas 1 et 2 sont des références pour la préparation de la pose du tiroir.

Ce Diagram Microwave peut s'installer en dessous de tout four mural électrique ou à gaz.

• Peut être installé aussi en utilisant une prise secteur dans une armoire voisine dans les limites imposées par la longueur du cordon d'alimentation fourni avec l'appareil. Le trou de cordon d'alimentation dans une armoire doit mesurer au moins 1-1/2 po en diamètre et doit être dépourvu de bords rugueux.

IMPORTANT - Prévoyez toujours une longueur suffisante de cordon d'alimentation pour que celui-ci ne soit aucunement tendu.

Vérifiez toujours les normes et le code électrique de la région.

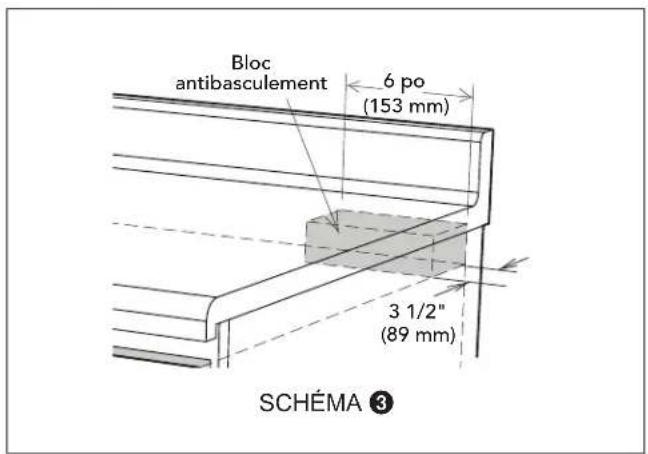

ETAP ES D'installation NORMA le directives installation du BLOC anti-basculement

• Pour réduire le risque de basclement du tiroir, le bloc anti-basclement doit être correctement installé 14-13/16 po au-dessus du plancher sur lequel le four Microwave Printer sera posé. Le bloc anti-basclement de 6 po sera fourni par l'installateur. Voir Schémas ① et ③. Le bloc anti-basclement empêche de sérieuses blessures qui pourraient survenir du déversement de liquides chauds.
• Si jamais l'on désire de changer l'emplacement du Four Drawing Microwave, le bloc antibasculement doit l'être aussi et réinstallé. Lorsqu'il est installé au mur, vérifier que les vis complètement à sec PENETRENT le mur et sont correctement sécurisées et dans le matériel de base underneath le bloc soit parfaitement stable. En fixant, faire attention que les vis ne PENETRENT pas dans le câblage électrique ou la plomberie.

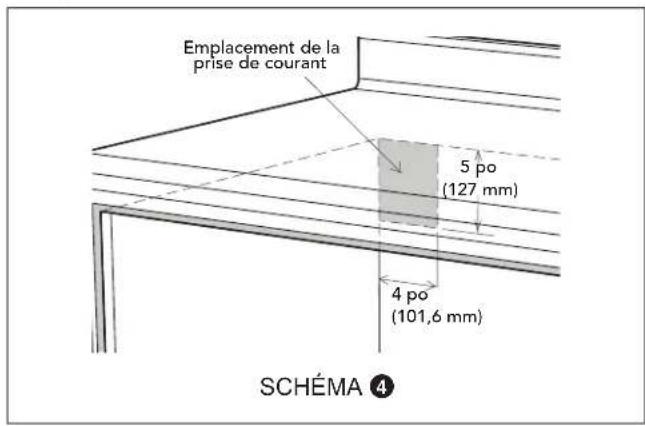

Prise de courant

Le courant d'alimentation est 120 volts, 60Hz, CA seulement, 15 A ou plus et doit être protégé. Il est recommandé d'alimenter cet appareil par un circuit séparé.

Le four est équipé d'une fiche trois broches, mise à la terre. Il faut la brancher dans une prise murale correctement installée et mise à la terre. Si vous ne possédez que des prises à deux broches, demandez à un électricien de métier d'installer une prise murale qui convienne.

Remarque : Pour toute question à propos de l'installation électrique ou de la mise à la terre, consulter un électricien de métier ou un réparateur qualifié.

• Peut être installé aussi en utilisant une prise secteur dans une armoire voisine dans les limites imposées par la longueur du cordon d'alimentation fourni avec l'appareil.

Vérifiez toujours les normes et le code électriques de votre région.

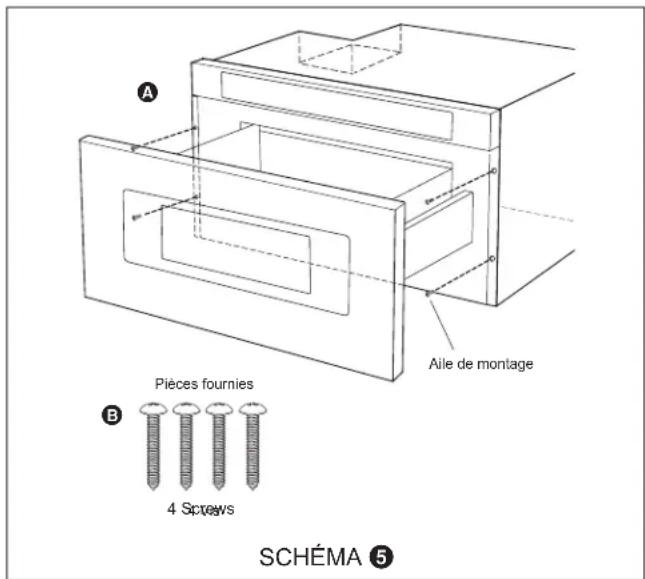

Installation du TIROIR

1. Placer le four près de l'ouverture du mur ou de l'armoire. Brancher le cordon dans la prise électrique.
2. Guider avec précaution le four assemblé dans l'ouverture préparée. Éviter de pincer le cordon entre le four et le mur.
3. Faire complètement glisser le tiroir jusqu'à ce que la bride de montage affleure à la face de l'armoire. Voir Schéma 5A.
4. Ouvrir le tiroir. À l'aide des 4 trous du tiroir comme gabarit, percer des avant-trous dans l'armoire avec un foret de 1/16 po. Voir Schéma 5A.
5. Fixer le tiroir avec les 4 vis fournies. Voir Schéma B.

Emplacement des numéros de modèle et de série

La plaque d'identification comprend les numéros de série et de modèle. Ouvrir complètement le four Drawer Microwave. L'étiquette se trouve légèrement au-delà de la paroi arrêtée de la cavité du four à micro-ondes sur la surface plate.

Entretien, nettoyage et service

Consulter le mode d'emploi et d'entretien pour les instructions de nettoyage.

Lisez les sections AVANT D'APPELER UN TECHNICIEN et Instructions d'opération dans le manuel d'utilisateur. Ca pourrait éviter des pertes de temps et des dépenses futilles. La liste inclut des événements communs qui ne seront pas des défectuosités de l'appareil.

Consultez la garantie dans votre manuel d'utilisateur pour trouver le numéro de service sans frais et les coordonnées pertinentes. Veuillez nous téléphoner ou nous écrire si vous avez des questions à propos de votre appareil à micro-ondes ou si vous désirez en acheter des pièces.

Veuillez consulter www.encompass.com pour acheter les pièces de rechange.
