| Type de produit | Projecteur laser classe 4 |
| Marque | Laserworld |
| Modèle | CS1000RGB MK3 |
| Dimensions (L x l x H) | 220 x 150 x 116 mm |
| Poids | 3,15 kg |
| Alimentation électrique | 85 V - 250 V AC, 50/60 Hz |
| Consommation électrique | 60 W |
| Sources laser | Diode (rouge 650 nm, vert 520 nm, bleu 445 nm) |
| Puissance optique garantie (rouge/vert/bleu) | 800-1000 mW / 200 mW / 70 mW |
| Angle de balayage max. | 40° |
| Modes de fonctionnement | Automatique, musique, DMX512, ILDA, maître-esclave |
| Connectique | DMX in/out, ILDA (SUB-D), Interlock (RJ45), alimentation IEC |
| Température d'utilisation | +10°C à +35°C |
| Usage | Professionnel (spectacle et affichage) |
| Sécurité | Classe laser 4, sécurité de balayage intégrée, interlock externe |
| Entretien | Nettoyer ventilateurs et radiateurs, éviter humidité et chaleur excessive |
| Pièces détachées | Utiliser exclusivement des pièces Laserworld |
| Garantie | Annulée si le sticker de garantie est retiré ou en cas d'utilisation non conforme |
| Contenu de l'emballage | Projecteur, câble d'alimentation, clés, connecteur Interlock, mode d'emploi |
FOIRE AUX QUESTIONS - CS1000RGB MK3 Laserworld
Questions des utilisateurs sur CS1000RGB MK3 Laserworld
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lampe au format PDF gratuitement ! Retrouvez votre notice CS1000RGB MK3 - Laserworld et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CS1000RGB MK3 de la marque Laserworld.
MODE D'EMPLOI CS1000RGB MK3 Laserworld
Avant d'utiliser cet appareil pour la première fois, nous vous recommandons de lire cette notice d'utilisation!
English Deutsch Français
03/2021
Information juridique :
L'entreprise Laserworld (Switzerland) AG se réserve le droit d'effectuer des modifications concernant leurs produits et ainsi de répondre au développement technique. Ces modifications ne seront pas nécessairement annoncées en tout cas spécifique. Ce mode d'emploi et les informations continues dedans ont été établis avec le soin minutieux qui s'impose dans ce cas.
Laserworld (Switzerland) AG ne pourra pas être tenue responsable pour d'éventuelles erreurs d'impression ou dommages en résultats.
En cas de doutes, veuillez toujours contacter Laserworld (Switzerland) AG. Les noms de marques et de produits utilisés dans ce mode d'emploi sont des marques de fabrique ou des marques déposées.
Article 4 bis :
« Les usages spécifiques autorisés pour les appareils à laser sortant d'une classe supérieure à 2 sont les usages professionnels suivants : (...)
Spectacle et affichage :
Toutes les applications de trajectoire, de visualisation, de projection ou de reproduction d'images en deux ou trois dimensions.
Attention: Cet appareil est un projecteur laser destiné à un usage commercial. Cet appareil n'est pas un pointeur laser, il ne convient pas pour le pointage et ne doit pas être utilisé à cette fin.
- Contenu et informations 30
- Avertissements d'usage et précautions avant d'utiliser cet appareil 30
- Démarches pour la mise en service, mesures de précaution 30
- Instructions de sécurité pour le travail avec l'appareil 31
- Soin et entretien 31

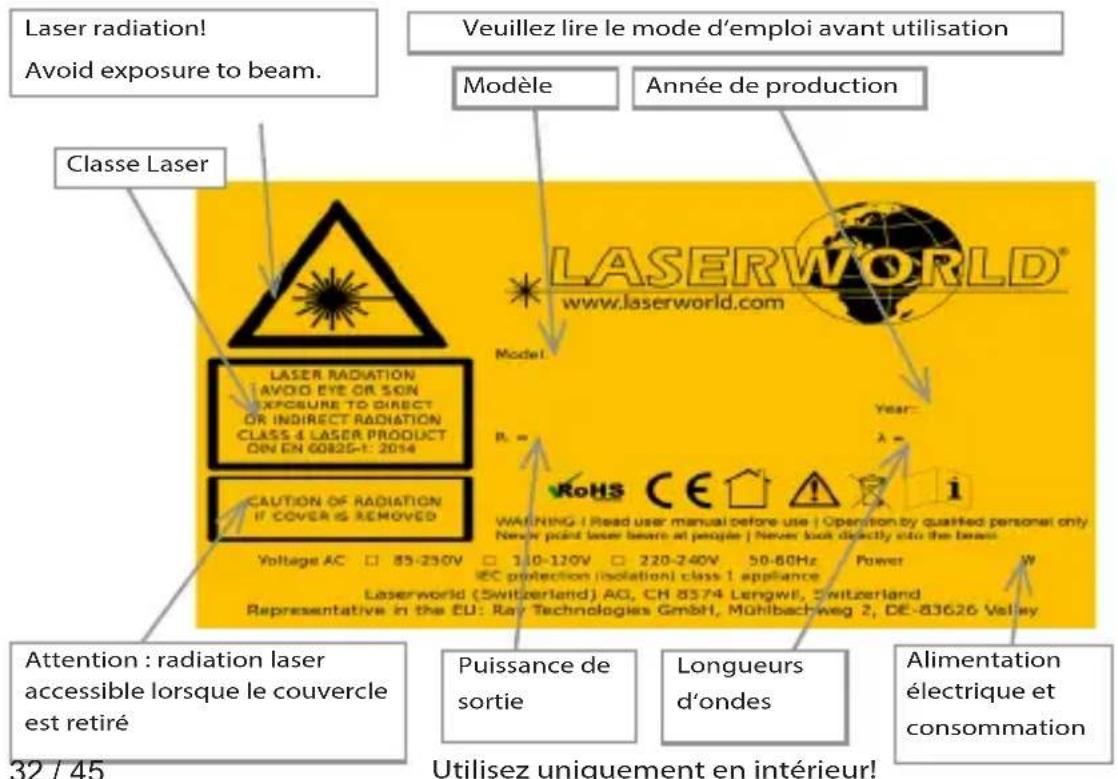

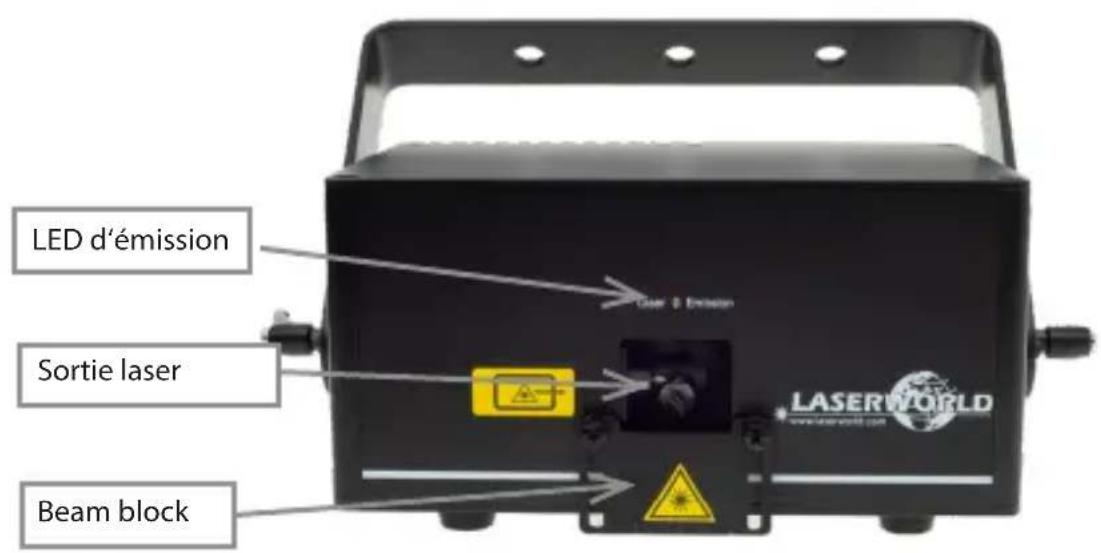

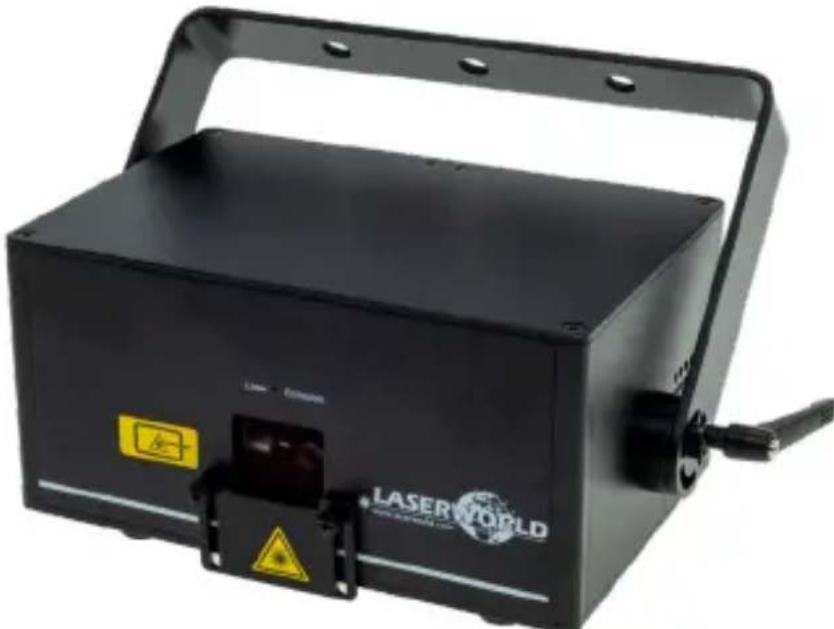

- Description de l'appareil et mesures de sécurité 32

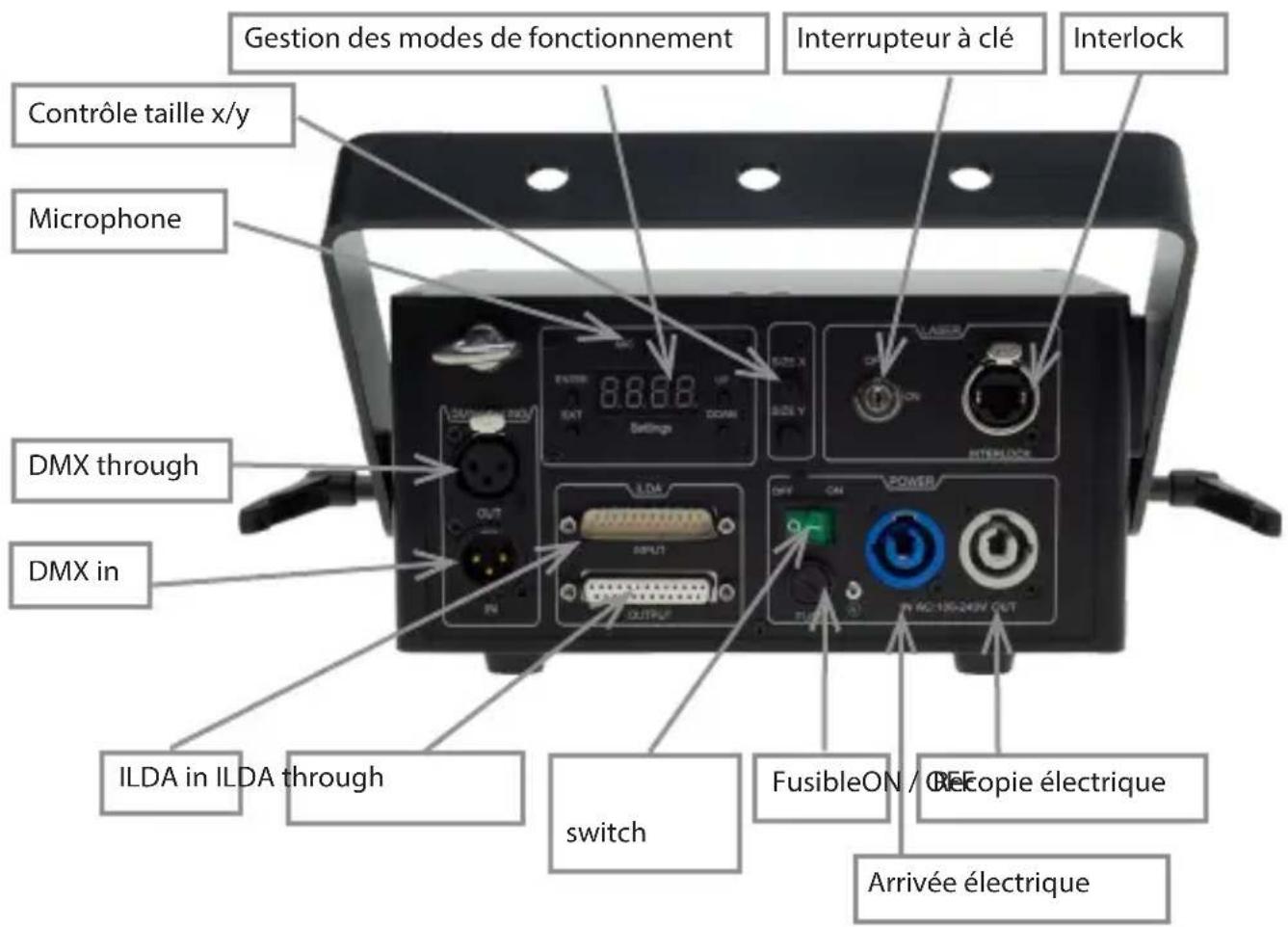

- Comment brancher l'appareil - connectiques 33
- Utilisation et fonctionnement 34
8.1. Allumer le projecteur laser 34 8.2. Définir les modes de fonctionnement 34
8.2.1. MODEMUSICAL34 8.2.2. AUTONOME/AUTO 35 8.2.3. MAITRE-ESCLAVE 35 8.2.4. DMX512 36 8.2.5. PARAMÉTRES 38 8.2.6. CONTROLEILDA/PC 40
1. Contenu et informations
Nous vous prions de vérifier si vous avez reçu l'intégralité de la marchandise et si la marchandise est intacte. Sont compris dans le volume de livraison:
Projecteur laser, câble d'alimentation, clés, connecteur Interlock, mode d'emploi
2. Avertissements d'usage et précautions avant d'utiliser cet appareil
- Utilisez cet appareil seulement selon ce mode d'emploi.
- L'utilisation est réservée à un usage professionnel selon décret n°2007-665 du 2 mai 2007 relatif à la sécurité des appareils à laser sortant.
Article 4 bis :
« Les usages spécifiques autorisés pour les appareils à laser sortant d'une classe supérieure à 2 sont les usages professionnels suivants : (...)
Spectacle et affichage :
Toutes les applications de trajectoire, de visualisation, de projection ou de reproduction d'images en deux ou trois dimensions. »
- N'utilisez pas cet appareil en cas de dommages visibles sur le boîtier du laser ainsi que si le câble d'alimentation est endommagé.
- Cet appareil ne doit pas être raccordé en permanence au secteur. Débranchez-le du secteur ou éteignez-le à l'aide de l'interrupteur d'alimentation s'il n'est pas utilisé.
- Ne regardez jamais directement le rayon laser quittant l'appareil. Vous risquez de devenir aveugle!
- Ne pas utiliser cet appareil dans un environnement humide ou pluvieux / poussièreux.
- Protéger le laser de l'humidité et des projections d'eau. Aucune bouteille contenant un liquide ne doit être posée sur l'appareil ou à proximité.
- En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera plus sous garantie
3. Démarches pour la mise en service, mesures de précaution
- Veuillez-vous assurer de brancher l'appareil sur une prise électrique délivrant la tension de fonctionnement correcte (voir les instructions sur l'appareil ou dans ce mode d'emploi).
- Veuillez-vous assurer que le laser demeure non branché pendant son installation.
- Cet appareil laser ne doit être installé que par des ouvriers qualifiés en technique selon les normes et règlementations de sécurité des pays respectifs.
- Veuillez toujours respecter impératifement les distances exigées entre l'appareil et les spectateurs. Veillez également à respecter l'exposition maximale permise (MPE = maximum permissible exposure).
- Dans certains pays il est nécessaire de faire certifier l'installation laser par un organismé de vérification/agréé.
- Connectez une fiche interlock ou un interrupteur d'urgence facilement accessible - pour couper l'arrivée électrique du laser en cas d'urgence.
- Veuillez laisser un accès à l'alimentation électrique.
- Gardez au minimum un espace de 15cm entre appareil et murs.
- Si vous préférez un montage fixe mural, au plafond ou à des matériaux similaires, veuillez ne pas oublier de sécuriser le laser à l'aide d'une élingue de sécurité. Cette élingue
devrait résister au moins 10 fois le poids de l'appareil. En outre veuillez suivre les règlements pour la protection contre les accidents de travail mis au point par les associations de prévention des accidents du travail ou des règlements similaires pour la prévention d'accidents.
- Si l'appareil a été exposé à de grandes fluctuations de température, ne l'allumez pas tout de suite car la condensation pourrait endommager les circuits électroniques.
- N'utilisez jamais de variateurs, de prises de courant radio ou autres prises de courant! Si possible, n'utilisez pas l'appareil laser ensembles avec d'autres forts consommateurs électriques sur le même câble / la même phase!
- Veuillez toujours assurer une ventilation adaptée pour le laser et éviter de poser l'appareil sur des surfaces chaudes et/ou réfléchissantes. Les ouvertures pour la ventilation ne doivent pas être couvertes. Il faut également faire attention à ce que l'appareil laser ne chauffe pas trop et qu'il ne soit pas exposé aux faisceaux de lyres (pouvant faire surchauffer l'appareil laser).
4. Instructions de sécurité pour le travail avec l'ordinateur
L'entretien ainsi que les réparations doivent uniquement être réalisés par du personnel agréé et qualifié. - Vérifiez que l'appareil laser est débranché quand vous travaillez sur l'appareil ou lors de l'installation de celui-ci. Avant de travailler sur le laser, veuillez retirer tout objet réfléchissant tel que bague, montre, etc. - Utilisez seulement des outils non-réfléchissants pour travailler sur le projecteur laser. - Portez des vêtements adaptés à l'intensité et à la longueur d'onde laser, par exemple des lunettes protectrices, des gants protecteurs, etc.
5. Soin et entretien
La durée de vie du système laser peut être extrêmement raccourcie par l'humidité et la chaleur. Un tel usage inapproprié mène à l'expiration de tous droits de garantie. Il faut éviter d'allumer l'appareil à intervalles courts et rapides, car cela peut raccourcir considérablement
rablement la durée de vie de la diode laser!
- Nous vous recommandons de transporter l'appareil laser à l'abri de secousses. Laserworld propose différentes solutions de protection du matériel (flightcase). Pour améliorer la longévité de votre appareil laser, il faut le protéger des risques de surchauffe de la manière suivante : assurer une ventilation adaptée.
- Ne pas diriger de projecteurs vers l'appareil (particulièrement l'appareil).
- Suite à chaque nouvelle installation, il est recommandé de vérifier après environ 30 minutes si la température de l'appareil est acceptable ou s'il vaudrait mieux trouver une place plus fraîche ou mieux ventilée.
- Maintenez l'appareil au sec et abrité de l'humidité, de la pluie et des éclaboussures.
- Eteignez l'appareil quand vous ne l'utilisez plus. Pour éteindre le laser, veuillez basculer l'interrupteur et débrancher le câble d'alimentation du projecteur laser. Même si la diode n'émet pas, elle reste sous tension (courant de stand-by).
- Les appareils de la série Club ne sont pas conçus pour une utilisation professionnelle. Veuillez laisser refroidir les appareils pendant env. 15 minutes chaque heure d'utilisation.
- Les ventilateurs et radiateurs (aillettes etc.) doivent être exempts de poussières pour éviter tout risque de surchauffe de l'appareil et donc une annulation de la garantie. Veuillez contacter votre revendeur spécialisé. Le retrait du sticker de garantie annule toute garantie / prise en charge ultérieure de garantie. Les dommages occasionnés par une utilisation incorrecte, par le non-respect des consignes d'utilisation, de nettoyage et de service ne seront pas pris en charge par la garantie Laserworld.
8.1. Allumer le projecteur laser
- Connectez le câble électrique au projecteur puis à l'arrivée électrique
- Insérez la clé dans l'interrupteur à clé et tournez sur „ON“
- Basculez l'interrupteur sur „ON“ pour allumer l'appareil
- Un connecteur Interlock est inclus avec le projecteur (petit connecteur type RJ45). Attachez soit un bouton d'arrêt d'urgence au port interlock, ou bien utilisez le connecteur interlock fourni pour activer l'émission laser. Aucune émission laser n'est possible sans connecteur interlock!
- Présets de sécurité
Cet appareil dispose d'un dispositif interne „Scan Safety". Lorsque cette sécurité de balayage est active (on), l'émission de tirs fixes est empêchée. Ne désactivez la sécurité qu'à des fins de test. Ne désactivez pas la sécurité de balayage pour une utilisation productive du laser! Pour en savoir plus: 8.2.5. Paramètres
8.2. Définir les modes de fonctionnement
Les différents modes de fonctionnement peuvent être sélectionnés à l'aide de quatre boutons situés autour de l'afficheur digital „Settings“
"Enter" confirme une sélection ou permet de naviguer vers l'objet de menu sélectionné
"Up" / "Down" permet de naviguer dans le menu actuel ou de faire une sélection
"Exit" permet de quitter l'élément de menu en cours et de passer à un niveau supérieur.
8.2.1. Mode musical
Le mode musical permet de reproduire les motifs intégrés au rythme de la musique.
La sélection standard est „All“, ce qui signifie que tous les motifs sauvegardés sur la carte mère sont affichés. Vous pouvez décider de n'utiliser qu'une certaine partie de l'ensemble des motifs en sélectionnant L001, L002, L003, L004 ou L005:
Pour régler la sensibilité du microphone interne, veuillez vous reporter au chapitre „8.2.5. Paramètres"
8.2.2. Autonome/Auto
Le fonctionnement autonome, ou Auto, permet de reproduire les motifs internes sans aucun contrôle externe. Ils sont lus en fonction des réglages internes du projecteur.
La sélection standard est „All“, ce qui signifie que tous les motifs sauvegardés sur la carte mère sont affichés. Vous pouvez décider de n'utiliser qu'une certaine partie de l'ensemble des motifs en sélectionnant L001, L002, L003, L004 ou L005:
8.2.3. MAITRE-ESCLAVE
Le CS-1000RGB dispose d'une fonction maître-esclave. Cela signifie que le système laser maître peut transmettre un signal de contrôle à un ou plusieurs lasers esclaves, qui font donc tous la même chose. Le mode maître-esclave ne fonctionne qu'avec les lasers de la même génération / même série de produits.
A: reliez les lasers via câbles DMX
Pour utiliser la fonction maître-esclave, il faut relier le projecteur maître aux projecteurs esclaves via câbles DMX. Veillez à utiliser le port „DMX out“ sur le projecteur maître et le port „DMX in“ sur les lasers esclaves. Si plusieurs lasers esclaves sont utilisés, reliez le premier au laser maître et chaînez le signal de commande du premier laser esclave au second, et ainsi de suite.
B: activez le projecteur maître
Le projecteur maître doit être activé comme source de contrôle.
Sélectionnez „SET“ en naviguant avec les boutons „Up“ / „Down“ et confirmez avec „Enter“:
Utilisez les boutons „Up“ / „Down“ pour naviguer jusqu'à „uAST“
Appuyez sur „Enter“, utilisez les boutons „Up“ / „Down“ pour basculer l'option sur „on“ et confirmez avec „Enter“
C: Désactiver le réglage maître sur les projecteurs esclaves
Dès que l'option maître est réglée sur „on“, le laser envoie des signaux de commande aux unités esclaves. Assurez-vous que tous les appareils esclaves ont l'option „maître“ réglée sur „off“:
D: régler le mode musical ou auto sur le projecteur maître
Pour utiliser la fonction maître-esclave : réglez le maître soit en mode musical (8.2.1) ou bien en mode Auto (8.2.2.)
Établir une liaison avec les lasers esclaves
Les appareils esclaves doivent être régés en mode DMX (DMX512) et doivent avoir pour adresse DMX 001 (voir 8.2.4. DMX 512)
8.2.4. DMX512
Le mode DMX nécessite qu'un contrôleur DMX ou un laser en mode maître (voir 8.2.3. Maître-esclave) soit connecté au laser.
Pour activer le mode DMX 512, sélectionnez „d512" en naviguant avec les boutons „Up" / „Down" et confirmez avec „Enter":
Le sous-menu de réglage des adresses DMX est affiché:
Appuyez sur „Enter“, utilisez les boutons „Up“ / „Down“ pour régler l'adresse DMX souhaitée.
Confirmez avec „Enter“ et appuyez sur „Exit“ pour retourner au menu principal.
Charte DMX
Ce projecteur laser utilise 13 canaux DMX, assurez-vous donc que le prochain appareil utilise une adresse DMX qui ne chevauche pas cette plage de canaux.
| Canal Valeurs Fonction | |||
| 1 Mode d'opération 0 - 49 La | ser off | ||
| 50 - 99 Mode musical | |||
| 100 - 149 Mode auto | |||
| 150 - 255 Mode DMX | |||
| 2 Choix du motif 0 - 255 Choix du motif | x du motif | ||
| 3 Rotation (axe Z) 0 - 127 Ration angle selection | ration angle selection | ||
| 128 - 191 Vitesse de rotation sens anti-horaire | |||
| 192 - 255 Vitesse de rotation sens horaire | |||
| 4 Rotation axe X 0 - 127 Ration X position pas à pas | tion X position pas à pas | ||
| 128 - 255 Rotation X automatique | |||
| 5 Rotation axe Y 0 - 127 Ration Y position pas à pas | tion Y position pas à pas | ||
| 128 - 255 Rotation Y automatique | |||
| 6 Offset axe X 0 - 127 Offset X position steps | x position steps | ||
| 128 - 255 Mouvement X automatique | |||
| 7 Offset axe Y 0 - 127 Offset Y position pas à pas | position pas à pas | ||
| 128 - 255 Mouvement Y automatique | |||
| 8 Taille X 0 - 255 Taille X de grand vers petit | grand vers petit | ||
| 9 Taille Y 0 - 255 Taille Y de grand vers petit | grand vers petit | ||
| 10 Effets de dessin 0 - 255 Vitesse de dessin | de dessin | ||
| Canal Valeurs Fonction | |||
| 11 Vitesse / Points de balayage | 0 - 127 Vitesse de scan | ||
| 128 - 255 Vitesse de point | |||
| 12 Changement de couleurs | 0 - 24 Couleurs d'origine | ||
| 25 - 49 Violet | |||
| 50 - 74 Rouge | |||
| 75 - 99 Jaune | |||
| 100 - 124 Vert | |||
| 125 - 149 Cyan | |||
| 150 - 174 Bleu | |||
| 175 - 199 Blanc | |||
| 200 - 224 Effet de changement automatique de couleur | |||
| 225 - 255 Pas à pas multicolore | |||
| 13 Vitesse de couleur 0 - 255 | Réglage de la vitesse pour l'effet de changement automatique de couleur et le passage d'une couleur à l'autre | ||
8.2.5. Paramètres
Pour accéder aux paramètres, sélectionnez „SET“ en naviguant avec les boutons „UP“ / „DOWN“ et confirmez avec „ENTER“:
Le menu des paramètres contient plusieurs options de configuration pour le système laser
Réglage maître
Le menu „MAST“ permet l'activation et la désactivation du mode maître sur le laser. Si le laser est réglé sur Maitre > On, il peut être utilisé comme dispositif maître dans une configuration maître-esclave. Pour en savoir plus, voir 8.2.3. „Maitre-esclave“.
Appuyez sur „Enter“ pour changer les paramètres. Utilisez les boutons „Up“ / „Down“ pour changer la sélection.
Confirmez avec „Enter“.
Réglage sécurité
Le menu „Beam“ permet d'activer et de désactiver la sécurité de balayage. La sécurité „beam block“ empêche l'affichage de faisceaux fixes très intenses. Il est fortement recommandé de ne pas désactiver cette fonction. La désactivation de cette sécurité est à vos risques et périls! Les lasers dont la sécurité „Beam block“ est désactivée ne peuvent être utilisés que dans des zones de projections sûres.
Respectez toujours les réglementations locales!
Appuyez sur „Enter“ pour changer les paramètres. Utilisez les boutons „Up“ / „Down“ pour changer la sélection.
Confirmez avec „Enter“.
Réglage orientation de projection
Le menu „InvE" contrôle l'orientation de la projection. Vous pouvez inverser la projection et la retourner pour faire correspondre l'orientation du laser avec le contenu projeté.
Appuyez sur „Enter“. Une image de test est projetée pour représenter l'orientation. Utilisez les boutons „Up“ / „Down“ pour changer l'orientation de la projection et confirmez en appuyant sur „Enter“.
Appuyez sur „Exit“ pour retourner au menu des paramètres.
Réglage de sensibilité du microphone
La sensibilité du microphone intégré pour le contrôle en mode musical peut être ajustée dans le menu "SEnS". Appuyez sur „Enter“ pour changer les paramètres. Utilisez les boutons „Up“ / „Down“ pour changer la sélection.
La sensibilité du microphone peut être ajustée entre 1 et 100. La valeur standard est de 50.
8.2.6. Controlle ILDA / PC

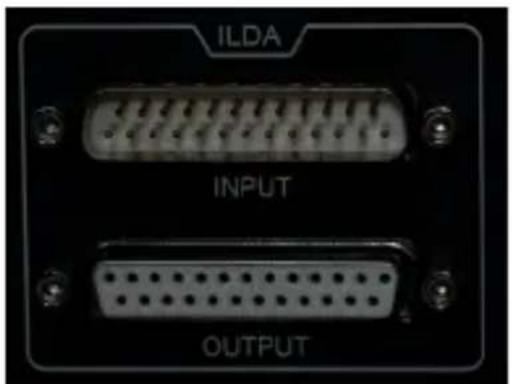

Ce projecteur laser peut être utilisé avec n'importe quel logiciel de contrôle ILDA qui prend en charge un connecteur SUB-D. Utilisez un cable ILDA pour connecter le convertisseur analogique numérique (DAC / interface ILDA) du logiciel de contrôle laser au port ILDA du laser.
Le laser détecte automatiquement si un DAC est connecté et passe alors en mode ILDA. Pour des raisons de sécurité, voir à toujours basculer le projecteur en mode DMX (voir 8.2.4. Mode DMX) avant de connecter le cable ILDA, afin d'éviter toute émission laser involontaire si le cable ILDA venait à être retiré par accident.
Logiciel de gestion recommandé pour le contrôle du projecteur laser:
Showeditor Set avec ShowNET www.showeditor.com
Showcontroller Set avec ShowNET www.showcontroller.com
Explication finale
Ce produit, de même que son emballage, sont en parfait état lors de l'envoi. Celui qui utilise cet appareil laser doit respecter les règlements de sécurité locales ainsi que les avertissements expliqués dans notre mode d'emploi. Les dommages qui sont provoqués par une utilisation
non convenable ne peuvent pas être prévus ni par le fabricant ni par le marchand. Par conséquent la marque décline toute responsabilité ou garantie.
En cas de modifications / améliorations de ce mode d'emploi, nous ne pourrons pas vous avertir. Veuillez vous renseigner sur notre site internet ou auprès de votre marchand.
Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laserworld. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit
d'effectuer des modifications, améliorations à ce mode d'emploi. Laserworld décline toute responsabilité en cas d'inexactitudes ou d'erreurs dans le présent mode d'emploi.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
CH-8574 Lengwil
Suisse
Conseil d'administration: Martin Werner
Siège social: Lengwil / Suisse
Nr de société: CH-440.3.020.548-6
Conseil d'administration: Martin Werner
83626 Valley / Allemagne
| Laser sources / Laserquellen / Sources laser: | Diode |
| Laser class / Laserklasse / Classe laser: 4 | |
| Scanner: Galvo System, 28 kpps@8° ILDA | |
| Scan angle / Strahlauslenkung / Angle de scan max.: | 40° max. |
| Operation modes: Betriebsmodi: Mode de fonctionnement: | auto, music, DMX, ILDA Automatik, Musik, DMX, ILDA automatique, musique, DMX, ILDA |
| Beam: ca. 3 mm / 1.1 mrad | |
| Power supply / Stromversorgung / Alimentation: | 85 V - 250 V AC |
| Power consumption / Stromaufnahme / Consommation: | 60 W |
| Operating temperature / Betriebstemperatür / température d'opération: | +10° to +35°C |
| Dimensions / Abmessungen: | 220 x 150 x 116 mm (L x W x H) / (B x T x H) / (H x L x P) |
| Weight / Gewicht / Poids: 3.15 kg |
| guar. - typ. | Red / Rot / Rouge (650 nm) | Green / Grün / Vert (520 nm) | Blue / Blau / Bleu (445nm) | |
| CS-1000RGB 800 - 1'000 mW 200 mW 70 mW 530 mW | ||||
