BEDIENUNGSANLEITUNG CS1000RGB MK3 Laserworld

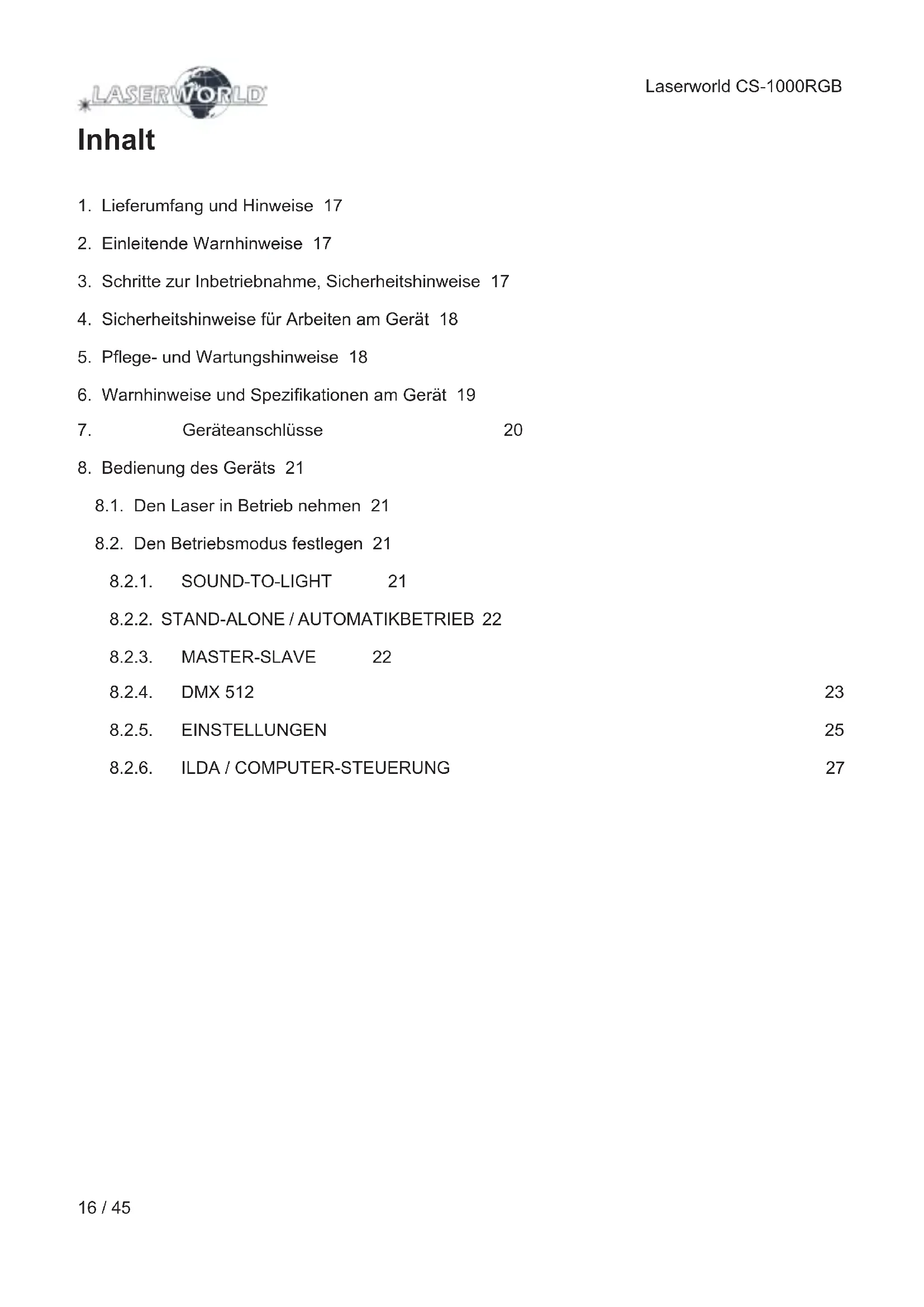

1. Lieferumfang und Hinweise 17

2. Einleitende Warnhinweise 17

3. Schritte zur Inbetriebnahme, Sicherheitshinweise 17

4. Sicherheitshinweise für Arbeiten am Gerät 18

5. Pege- und Wartungshinweise 18

6. Warnhinweise und Spezikationen am Gerät 19

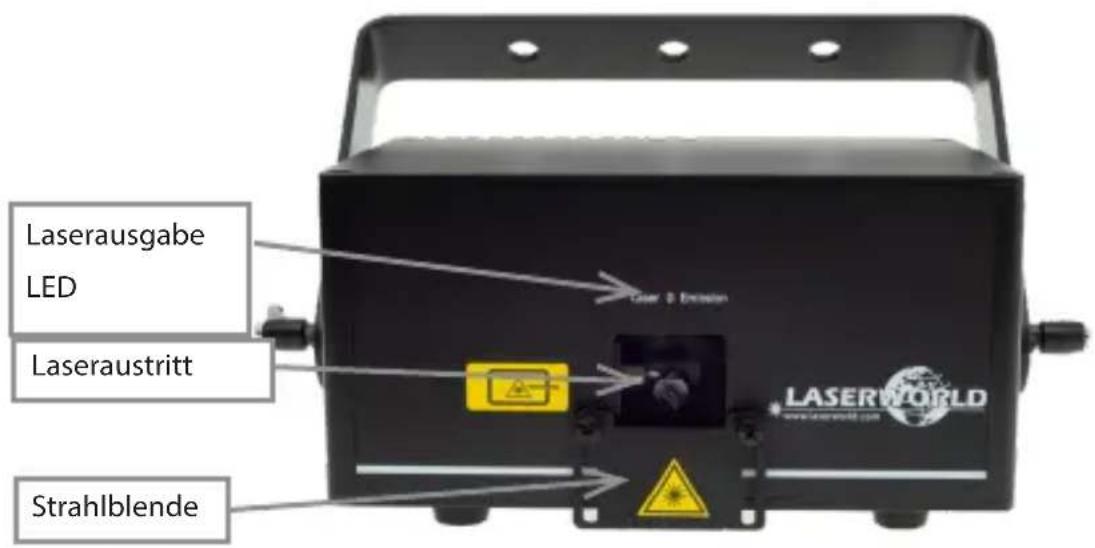

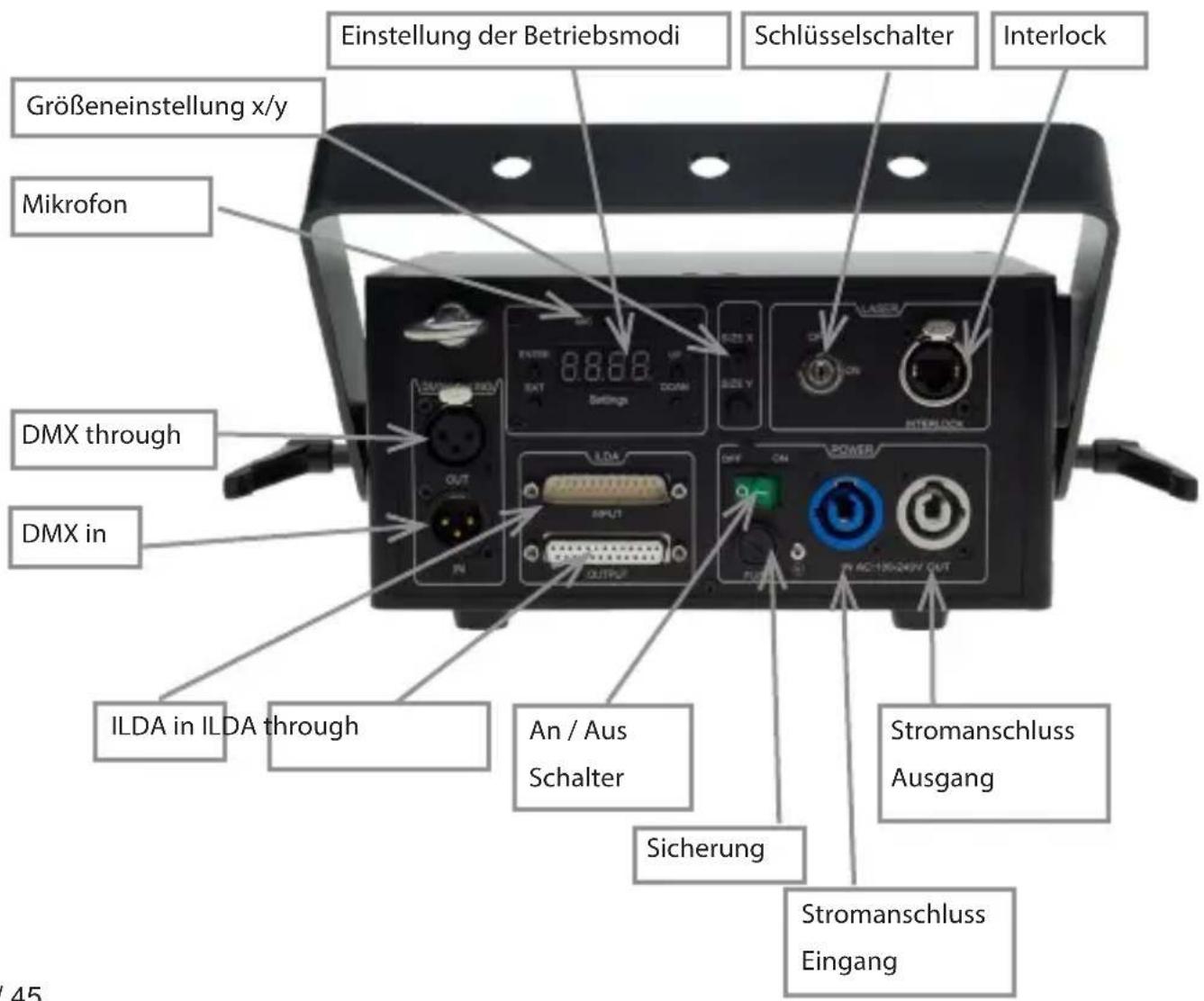

7. Geräteanschlüsse 20

8. Bedienung des Geräts 21

8.1. Den Laser in Betrieb nehmen 21 8.2. Den Betriebsmodus festlegen 21

8.2.5. EINSTELLUNGEN 25

1. Lieferumfang und Hinweise

Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: Lasersystem, Stromkabel, Schlüssel, Interlock-Brückenstecker, Betriebsanleitung

2. Einleitende Warnhinweise

• Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.

• Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfel- dern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.

• Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu irreparablen Schä- den an den Augen und der Netzhaut führen. Erblindungsgefahr!

• Dieses Gerät darf nicht dauerhaft an das Stromnetz angeschlossen sein. Trennen Sie es von der Stromversorgung oder schalten Sie das Gerät mittels des Netzschalters aus, wenn Sie es nicht verwenden.

• Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung betreiben.

• Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben dem Gerät abstellen.

• Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher Anspruch auf Gewähr- leistung!

3. Schritte zur Inbetriebnahme, Sicherheitshinweise

• Stellen Sie sicher, dass Sie das Gerät mit der richtigen Spannung betreiben (siehe Angaben auf dem Gerät bzw. in dieser Bedienungsanleitung).

• Stellen Sie sicher, dass das Gerät während der Installation nicht mit dem Stromnetz verbunden ist.

• Der Laser darf nur von technisch versiertem Fachpersonal gemäss der im jeweiligen Land gel- tenden Sicherheitsbestimmungen installiert werden.

• Die am Betriebsort geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maxi- mal zulässige Bestrahlungswerte (MZB), müssen immer eingehalten werden.

• In bestimmten Ländern kann zusätzlich eine Abnahme durch ein technisches Überwachungs- institut erforderlich sein.

• Verbinden Sie einen leicht zugänglichen Interlock-Stecker bzw. Notausschalter mit dem Inter- lockanschluss.

• Die Stromversorgung zugänglich halten.

• Halten Sie bei der Installation einen Mindestabstand von 15 cm zur Wand und anderen Objekten ein.

• Bei einer Festinstallation an Wand, Decke o.ä., sichern Sie den Laser zusätzlich mit einem Sicherheitsfangseil. Das Fangseil sollte mindestens dem 10-fachen Gewicht des Geräts stand-Laserworld CS-1000RGB 18 / 45 halten können. Im Übrigen beachten Sie die Unfallverhütungsvorschriften der Berufsgenossen- schaften und/oder vergleichbare Regelungen zur Unfallverhütung.

• Wenn das Gerät großen Temperaturschwankungen ausgesetzt war, schalten Sie es nicht un- mittelbar danach an. Kondenswasser (Nebel, Haze, usw.) kann zu Schäden am Gerät führen.

• Benutzen Sie niemals Dimmer-, Funk- oder andere elektronisch gesteuerten Steckdosen! Falls möglich benutzen Sie den Laser nicht zusammen mit anderen großen elektrischen Verbrau- chern (insbesondere Nebelmaschinen) auf derselben Leitung/Phase!

• Sorgen Sie immer für eine ausreichende Belüftung und stellen Sie das Gerät auf keine warmen oder wärmeabstrahlenden Untergründe. Die Belüftungsö󰀨nungen dürfen nicht verdeckt sein.

• Stellen Sie auch sicher, dass das Gerät nicht zu heiß wird und dass es nicht dem Strahl von Scheinwerfern ausgesetzt wird (insbesondere bei beweglichen Scheinwerfern!). Die Wärme die- ser Strahler kann den Laser überhitzen.

• Dieses Gerät nur im Innenbereich verwenden

4. Sicherheitshinweise für Arbeiten am Gerät

• Service- und Reparaturarbeiten sollten ausschließlich von qualiziertem Fachpersonal durchgeführt werden.

• Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie am Gerät hantieren bzw. es installieren.

• Vor Arbeiten am Gerät alle reektierenden Gegenstände wie Rin- ge, Uhren etc. ablegen.

• Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reek- tierendes Werkzeug.

• Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbekleidung (Schutzbrille, Handschuhe, etc.).

5. Pege- und Wartungshinweise

• Feuchtigkeit und Hitze können die Lebensdauer des Lasersystems stark verkürzen und führen zum Erlöschen des Gewährleistungsanspruchs.

• Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies die Lebensdauer der Laserdiode erheblich verkürzen kann!

• Beim Transport des Lasers jegliche Erschütterung oder Schläge vermeiden. Bitte das Produkt bestmöglich schützen. Laserworld bietet entsprechendes Equipment an.

• Um die Lebensdauer Ihres Lasers zu erhöhen, schützen Sie das Gerät vor Überhitzung: - Immer für ausreichende Belüftung sorgen. - Keine Scheinwerfer (insbesondere kopfbewegte) auf das Gerät richten.

• Bei jeder Neuinstallation nach ca. 30 Minuten die Gerätetemperatur prüfen und gegebenenfalls das Gerät an einem kühleren/besser belüfteten Standort platzieren.

• Halten Sie das Gerät trocken und schützen Sie es vor Nässe, Regen und Spritzwasser.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Trennen Sie hierzu das Netzteil von der Stromversorgung. Auch wenn die Diode nicht leuchtet: Sie ist in Betrieb, solange das GerätLaserworld CS-1000RGB 19 / 45 angeschaltet ist.

• Die Geräte der Club Serie sind nicht für professionellen Einsatz konzipiert. Sie sollten nach etwa einer Stunde Betrieb für ca. 15 Minuten abkühlen.

• Lüfter und Kühlkörper (Kühlrippen usw.) müssen frei von Staubansammlungen und Ablagerun- gen sein, da sonst die Gefahr des Überhitzens droht und jegliche Gewährleistung erlischt. Bitte wenden Sie sich an qualizierte Fachpersonen.

• Durch das Entfernen des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung. Schä- den am Gerät, die durch unsachgemäßer Handhabung, Nichtbeachtung der Sicherheits-, Pe- ge- und Wartungshinweise entstehen besteht kein Gewährleistungsanspruch.

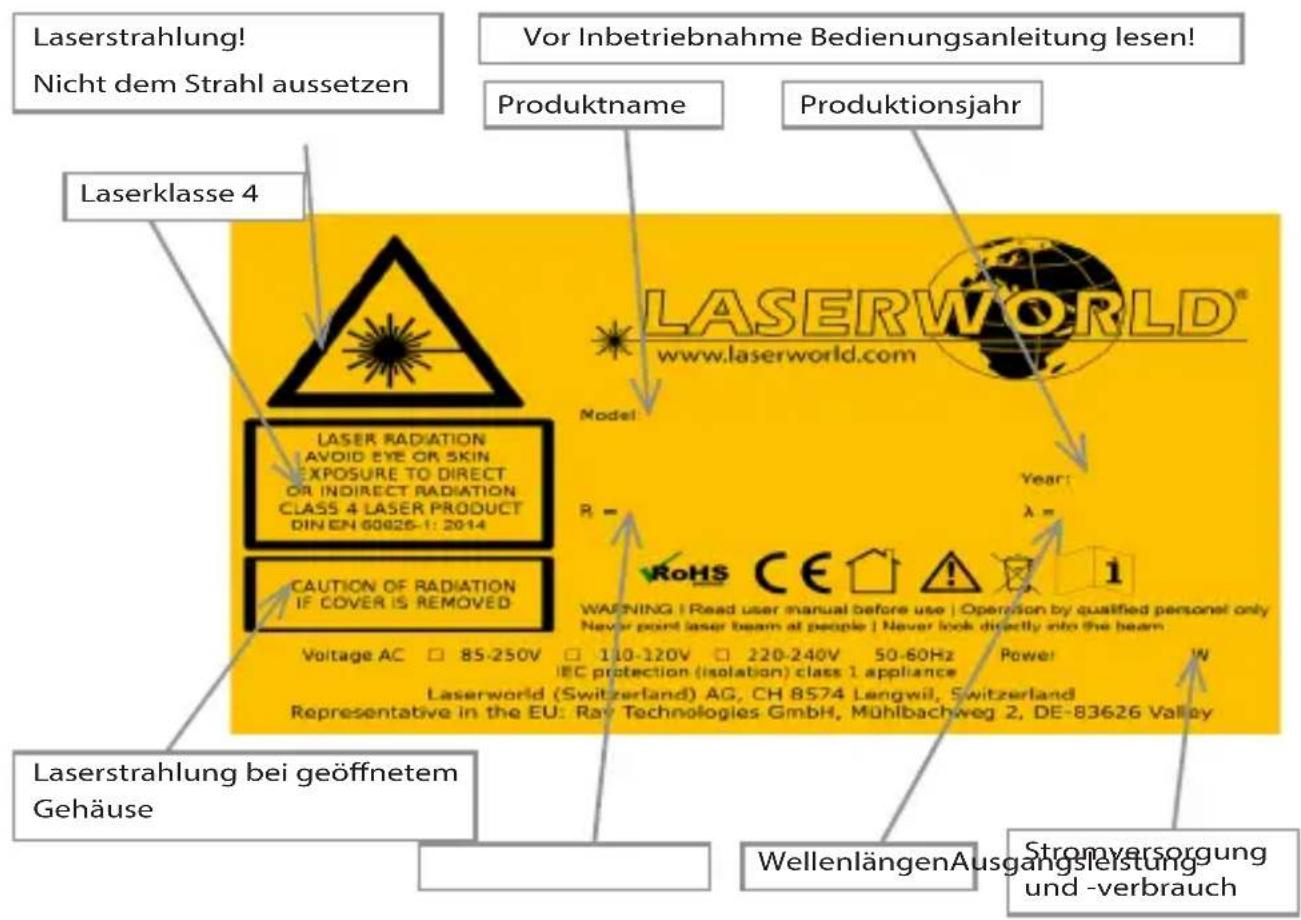

6. Warnhinweise und Spezikationen am Gerät

Vor Inbetriebnahme Bedienungsanleitung lesen! Nur in geschlossenen Räumen betreiben Laserklasse 4 Laserstrahlung bei geönetem Gehäuse Laserstrahlung! Nicht dem Strahl aussetzen Stromversorgung und -verbrauch Produktname WellenlängenAusgangsleistung ProduktionsjahrLaserworld CS-1000RGB 20 / 45 Stromanschluss Eingang Einstellung der Betriebsmodi Sicherung An / Aus Schalter Interlock Schlüsselschalter Größeneinstellung x/y Laseraustritt Strahlblende Laserausgabe LED Mikrofon DMX through DMX in ILDA in ILDA through Stromanschluss Ausgang

8. Bedienung des Geräts

8.1. Den Laser in Betrieb nehmen

• Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversorgung

• Stecken Sie den Schlüssel in den Schlüsselschalter und drehen Sie auf „ON“

• Drücken Sie den Schalter auf „ON“, um Ihr Gerät einzuschalten

• Vergewissern Sie sich, dass am Interlock-Anschluss entweder ein Not-Halt Taster angeschlos- sen oder der Interlock-Brückenstecker (im Lieferumfang enthalten) gesteckt ist.

• Safety-Funktion: Dieses Gerät besitzt ein integriertes Scan Safety. Ist das Scan Safety aktiv (on), wird ein stehener Laserstrahl verhindert. Das Sacn Safety nur zu Testzwecken deaktivieren. Das Scan Safety darf im produktiveinsatz nicht deaktiviert sein! Mehr zum Safety: 8.2.5. Optionen 8.2. Den Betriebsmodus festlegen Die verschiedenen Betriebsmodi können über die vier Druckknöpfe neben der „Settings“ Anzeige gewählt werden. „Enter“ bestätigt eine Auswahl oder ö󰀨net das jeweilige Untermenü. „Up“ / „Down“ ermöglicht das Navigieren innerhalb eines Menüs und das Anpassen einer Auswahl. „Exit“ beendet das aktuell aktive Menü und kehrt auf ein höheres Level des Menüs zurück.

8.2.1. SOUND-TO-LIGHT

Der Sound-to-light Betrieb ermöglicht das automatische Abspielen der intern eingespeicherten Muster zum Takt der Musik. Dazu „SoUd“ mit den „Up“ / „Down“ Knöpfen auswählen und die Auswahl mit „Enter“ bestätigen: Der Standard-Wert ist „All“, was bedeutet, dass alle intern eingespeicherten Muster abgespielt werden. Einzelne Grppen eingespeicherter Muster können über die Werte L001, L002, L003, L004 oder L005 ausgewählt werden: Details zur Einstellung der Sensibilität des Mikrofons nden sich unter „8.2.5. Einstellungen“Laserworld CS-1000RGB 22 / 45

8.2.2. STAND-ALONE / AUTOMATIKBETRIEB

Im Stand-alone-Betrieb, oder auch Automatikbetrieb, können die internen Muster ohne zusätzliche Ansteuerung abgespielt werden. Das Abspielen erfolgt ind er Reihenfolge und gemäß der internen Einstellungen. Dazu mittels der „Up“ / „Down“ Steuerknöpfe zu „AUto“ wechseln und mit „Enter“ bestätigen: Die Standard-Auswahl ist „All“, was bedeutet, dass alle standardmäßig auf dem Mainboard gespei- cherten Muster abgespielt werden. Eine Auswahl bestimmter Teile der Musterdatenbank ist über die Eingrenzung auf L001, L002, L003, L004 oder L005 möglich:

Der CS-1000RGB its Master-Slave fähig. Das bedeutet, dass ein Laser,d er als Master deniert ist, das Steuersignal für weitere Slave Laser übergeben kann, so dass alle Geräte das Gleiche und synchron ausgeben. Der Master-Slave Modus funktioniert nur mit Geräten der gleichen Produktserie aus der gleichen Produktgeneration. A: Laser mittels DMX Kabel verbinden Um die Master-Slave Funktion nutzen zu können, muss der Master Laser mit dem / den Slave Laser(n) verbunden werden. Dazu das DMX Kabel in den DMX out Anschluss am Master Laser stecken und in den DMX in Anschluss am Slave Laser. Wenn mehrere Slave Laser angeschlos- sen werden sollen, wird das Steuersignal über das DMX Kabel zu den weiteren Slave Lasern durchgeschli󰀨en. B: Master Laser aktivieren Der master Laser muss als Ansteuersystem festgelegt werden. Dazu über „Up“ / „Down“ zu „SEt“ navigieren und die Auswahl mit „Enter“ bestätigen: Dann die „Up“ / „Down“ Steuerknöpfe nutzen und zu „uASt“ wechselnLaserworld CS-1000RGB 23 / 45 Auf „Enter“ drücken und die „Up“ / „Down“ bSteuerknöpfe nutzen, um die Option auf „on“ umzu- schalten. Dann mit wieder mit „Enter“ bestätigen C: Master Einstellung auf Slave Laser deaktivieren Sobald die Systemeinstellung für Master auf „on“ steht, sendet das Gerät Steuersignale zu poten- ziellen Slave Lasern. Daher muss bei allen Slave Lasern die Matser-Einstellung auf „o󰀨“ gestellt werden: D: Sound-to-Light oder Stand-alone Betriebsmodus am Master Laser einstellen Um den master-Slave Betrieb zu aktivieren, muss der Laser entweder im Sound-to-Light (8.2.1) oder im Stand-alone (8.2.2.) Modus betrieben werden. E: Slave Laser verbinden und aktivieren Die Slave Laser müssen auf den DMX Modus gestellt sein („d512“) und die Adresse 001 haben 001 (siehe 8.2.4. DMX 512)

Für die Nutzung des DMX Modus muss ein DMX Controller oder ein Master Laser (siehe 8.2.3. Master-Slave Betrieb) verbunden sein. Um zum DMX Modus zu wechseln, mittels „Up“ / „Down“ zu „d512“ navigieren und die Auswahl mit „Enter“ bestätigen: Das Untermenü für die Einstellung der DMX Adresse ö󰀨net sich:Laserworld CS-1000RGB 24 / 45 „Enter“ drücken und die„Up“ / „Down“ Steuerknöpfe verwenden, um die gewünschte DMX Adresse einzustellen. Bestätigen mit „Enter“. Ein Druck auf „Exit“ springt zurück zum Hauptmenü.. DMX Tabelle Der Laser nutzt 13 DMX Kanäle. Es ist sicherzustellen, dass sich der Adressbereich nicht mit einem ande- ren Gerät im selben DMX-Universum überschneidet. Kanal Werte Funktion 1 Betriebsmodus 0 - 49 Laser aus

2 Musterauswahl 0 - 255 Musterauswahl 3 Drehung (Z-Achse) 0 - 127 Auswahl des Drehwinkels

128 - 191 Geschwindigkeit Drehung gegen

192 - 255 Geschwindigkeit Drehung mit den

Uhrzeigersinn 4 Drehung X-Achse 0 - 127 Drehwinkel Schritte X

128 - 255 Drehung X automatisch

5 Drehung Y-Achse 0 - 127 Drehwinkel Schritte X

128 - 255 Drehung Y automatisch

6 Verschiebung X- Achse

0 - 127 Verschiebungsschritte X

128 - 255 Automatische Bewegung X

7 Verschiebung Y- Achse

0 - 127 Verschiebungsschritte Y

128 - 255 Automatische Bewegung Y

8 Größe X 0 - 255 Größe X von groß nach kleinLaserworld CS-1000RGB 25 / 45 Kanal Werte Funktion 9 Größe Y 0 - 255 Größe Y von groß nach klein 10 Zeichen-E󰀨ekt 0 - 255 Zeichengeschwindigkeit 11 Scangeschwindigkeit / Punkte

0 - 127 Scangeschwindigkeit

128 - 255 Punktgeschwindigkeit

12 Farbauswahl 0 - 24 Originalfarbe

200 - 224 Automatischer Farbwechsele󰀨ekt

225 - 255 Mehrteilige Farbschritte

13 Farbwechsel- Geschwindigkeit

0 - 255 Geschwindigkeitseinstellung für den

automatischen Farbwechsele󰀨ekt und die mehrteiligen Farbschritte

8.2.5. EINSTELLUNGEN

Über die „Up“ / „Down“ Steuerknöpfe den Menüpunkt „SEt“ aufrufen, um das Einstellungs-Menü zu ö󰀨nen. Dann mit „Enter“ bestätigen: Über das Einstellungs-Menü können verschiedene Grundeinstellungen des Lasers vorgenommen werden: Einstellungen für den Master-BetriebLaserworld CS-1000RGB 26 / 45 Über das „uAST“ menü kann der Master Modus für den Laser eingestellt werden. Wenn das Menü auf Master > On gestellt wird, kann das Gerät als Master in einem Master-Slave Setup genutzt werden. Weitere Details dazu unter „8.2.3. Master-Slave Betrieb“. Auf „Enter“ drücken um die Einstellungen zu ändern. Mit „Up“ / „Down“ kann die Auswahl einge- stellt werden. Bestätigung mit „Enter“. Safety Einstellungen, Beam Block Über das „bEAu“ Menü kann das Beam Block Safety ein- und ausgeschaltet werden. Das Beam Block Safety verhindert, dass sehr starke Einzelstrahlen dargestellt werden können. Es wird dringend empfohlen, diese Einstellung nicht zu deaktivieren. Das Deaktivieren des Beam Block Safety geschieht auf eigene Verantwortung! Laser mit deaktiviertem Beam Block Safety dürfen nur in sicheren Bereichen verwendet werden. Beachten Sie immer die lokalen Vorschriften! Zum Anpassen der Einstellungen „Enter“ drücken und die „Up“ / „Down“ Steuerknöpfe nutzen, um die Auswahl anzupassen. Bestätigung mit „Enter“. Einstellung der Ausrichtung der Darstellung Über das „InvE“ Menü kann die Ausrichtung der Projektion eingestellt werden. Die Darstellung kann dabei auf der x- und der y-Achse invertiert werden, um die Darstellung an die Projektionssitu- ation des Lasercontents anzupassen: Mit „Enter“ das Menü ö󰀨nen. Ein Test-Bild wird projiziert das die derzeitige Ausrichtung der Projek- tion zeigt. Durch die „Up“ / „Down“ Steuerknöpfe können die verschiedenen Ausrichtungsvarianten gewählt werden, über einen Druck auf „Enter“ wird die Auswahl bestätigung und die Projektion des Testbilds ändert sich.Laserworld CS-1000RGB 27 / 45 „Exit“ Drücken um zum Hauptmenü zurückzukehren. Einstellung der Sensibilität des internen Mikrofons Die Sensibilität des internen Mikrofons für den Sound-to-Light Betrieb kann über das „SEnS“ Menü eingestellt werden. „Enter“ drücken um die Auswahl zu bestätigen. Die „Up“ / „Down“ Steuerknöpfe nutzen um die Auswahl zu ändern. Die Sensibilität kann zwischen 1 und 100 eingestellt werden. Der Standardwert ist 50.

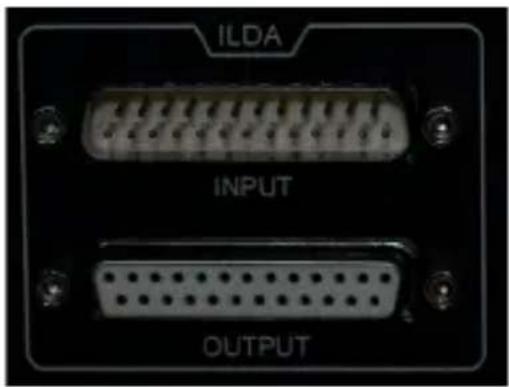

8.2.6. ILDA / COMPUTER-STEUERUNG

Der Laser can mit jeder Lasersteuer-Software angesteuert werden, die ILDA über einen sub-d Anschluss unterstützt. Dazu den Laser über ein ILDA Kabel mit dem Digital-Analog- Wandler (DAC / ILDA interface) verbinden. Der Laser erkennt automatisch, wenn ein DAC verbunden ist und schaltet in den ILDA Betrieb um. Aus Sicherheitsgrün- den ist es wichtig, dass der Laser vor dem Anstecken des ILDA Signals auf DMX Modus umgestellt wird (siehe

8.2.4 DMX Betrieb), um unbeabsichtigten Laseraustritt beim

versehentlichen Abziehen des Kabels zu vermeiden. Empfohlene Ansteuersoftware: Showeditor Set with ShowNET www.showeditor.com Showcontroller Set with ShowNET www.showcontroller.comLaserworld CS-1000RGB 28 / 45 Abschließende Erklärung Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei. Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen, unterliegen nicht dem Einussbereich der Herstellers und des Händlers. Somit wird keine Haftung bzw. Gewährleistung übernommen. Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. Laserworld (Switzerland) AG Kreuzlingerstrasse 5 CH-8574 Lengwil Schweiz Sitz der Gesellschaft: Lengwil / Schweiz Firmennummer: CH-440.3.020.548-6 Verwaltungsrat: Martin Werner MWSt. Nummer Schweiz: 683 180 UID: CHE-113.954.889 UST-IdNr: DE 258030001 WEEE-Reg.-Nr.: DE 90759352 www.laserworld.com [e-mail] representative according to EMVG: Ray Technologies GmbH Managing Director: Martin Werner Mühlbachweg 2 83626 Valley / DeutschlandLaserworld CS-1000RGB 29 / 45 Table des matières
