Produkttyp	Professioneller Laserprojektor
Marke	Laserworld
Modell	EL400RGB MK2
Laserklasse	3B
Laserquellen	Dioden, DPSS
Wellenlängen	Rot 650 nm, Grün 532 nm, Blau 445 nm
Gesamte optische Leistung	400 mW
Stromversorgung	85-250 V AC, 30 W
Abmessungen (L x B x H)	255 x 245 x 100 mm
Gewicht	3 kg
Betriebsmodi	Automatisch, Musik, DMX (16/36 Kanäle), ILDA, Master-Slave
Scanner	Galvo, 15 kpps
Betriebstemperatur	+10°C bis +35°C
Anschlüsse	DMX (XLR), Interlock
Sicherheitsfunktionen	Schlüsselschalter, Scan Safety, Interlock
Wartung	Reinigung des Austrittsfensters mit Glasreiniger, ausreichende Belüftung sicherstellen
Lieferumfang	Laserprojektor, Schlüssel, Interlock-Stecker, Netzkabel, Bedienungsanleitung
Verwendungszweck	Shows und Displays (professionelle Nutzung)
Normen	Entspricht Dekret Nr. 2007-665

Häufig gestellte Fragen - EL400RGB MK2 Laserworld

Wie schalte ich den Laserprojektor EL400RGB MK2 ein?

Schließen Sie das Netzkabel an, stecken Sie den Interlock-Stecker ein, stecken Sie den Sicherheitsschlüssel ein und drehen Sie ihn auf ON, schalten Sie dann das Gerät ein. Die LED 'Emission - Laser on' leuchtet, wenn das Gerät bereit ist.

Welche Betriebsmodi sind verfügbar?

Die Modi sind: Automatisch (AUt0, AUt1, AUt2), Musik (SoU0), DMX (16 oder 36 Kanäle), ILDA und Master-Slave.

Wie konfiguriere ich den DMX-Modus?

Stellen Sie das Gerät mit dem Display auf A001, wählen Sie die DMX-Adresse (001-511) mit den Tasten Up/Down, dann wählen Sie den DMX-Modus CH16 (16 Kanäle) oder CH36 (36 Kanäle).

Welche Sicherheitsvorkehrungen sind zu beachten?

Schauen Sie niemals direkt in den Laserstrahl. Verwenden Sie das Gerät nur in Innenräumen und für professionelle Zwecke. Beachten Sie die Sicherheitsabstände und die maximal zulässige Exposition (MPE). Verwenden Sie den Interlock und den Sicherheitsschlüssel.

Wie reinige ich das Lasergerät?

Reinigen Sie das Austrittsfenster gelegentlich mit einem Glasreiniger. Stellen Sie sicher, dass Lüfter und Kühlkörper staubfrei sind. Vermeiden Sie Feuchtigkeit und Wasserspritzer.

Was tun, wenn die Sicherung durchbrennt?

Ersetzen Sie die Sicherung durch eine neue desselben Typs. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder den Laserworld-Kundendienst.

Wie verwende ich den Master-Slave-Modus?

Wählen Sie ein Gerät als Master, indem Sie es auf Musik- oder Automatikmodus stellen. Die anderen Geräte müssen auf den DMX-Modus (A001) eingestellt werden. Verbinden Sie sie mit einem Standard-XLR-Kabel. Die Slaves spiegeln das Verhalten des Masters wider.

Wie hoch ist die Leistung des Lasers EL400RGB MK2?

Die garantierte Gesamtoptikleistung beträgt 400 mW, mit den Quellen Rot (650 nm), Grün (532 nm) und Blau (445 nm).

Wie deaktiviere ich die Scan Safety (SFS)?

Gehen Sie auf dem Display in den Testmodus (langes Drücken von ENTER), wählen Sie dann das Untermenü 'Beon' zum Aktivieren oder 'BeoF' zum Deaktivieren. Standardmäßig ist SFS aktiviert.

Wo befindet sich die Seriennummer des Geräts?

Die Seriennummer befindet sich auf dem Sicherheitsetikett auf dem Gehäuse des Lasers, normalerweise auf der Rückseite oder an der Seite.

BEDIENUNGSANLEITUNG EL400RGB MK2 Laserworld

Manual / Bedienungsanleitung / Mode d'emploi

EL-400RGB S

Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems!

Manual / Anleitung / Manuel: EL-400RGB S

Legal notice:

Rechtlicher Hinweis:

Die Firma Laserworld AG behält sich das Recht vor, Änderungen an ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert. Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld AG übernimmt jedoch keine Gewähr für Druckfehler, andere Fehler oder daraus entstehende Schäden. Die in dieser Bedienungsanleitung genannten Marken und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Eigentümer.

Achtung: Bei diesem Gerät handelt es sich um ein Showlasergerät für den gewerblichen Einsatz. Dieses Gerät ist kein Laserpointer, nicht für Zeigezwecke geeignet und darf auch nicht dafür verwendet werden.

Manual / Anleitung / Manuel: EL-400RGB S

Vor Inbetriebnahme Bedienungsanleitung lesen!

Nur in geschlossenen Raumen betreiben!

Manual / Anleitung / Manuel: EL-400RGB S

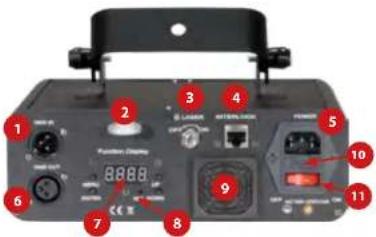

Back Panel | Rückseite | Panneau arrière

1 2 3 4 5 6 7 8 9 10 11 C E R F 1000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

1. DMX In | DMX Eingang | Entrée DMX
2. Loop for safety cord | Öse für Sicherheltsfangsell | Point d'accroche pour élingue de sécurité
3. Key switch | Schlüsselschalter | Interrupteur à clé
4. Interlock
5. Power In | Netzanschluss | Arrivée électrique
6. DMX Out | DMX Ausgang | Sortie DMX
7. „Settings“ Display | „Settings“ Anzelge | Afficheur „Settings“
8. Microphone | Mikrofon | Microphone
9. Fan | Lüfter | Ventilateur
10. Fuse | Sicherung | Fusible
11. On/Off switch | Ein/Aus-Schalter | Interrupteur général

Manual: EL-400RGB S

Content:

Set the DMX mode with „Up“ / „Down“ and press „Enter“.

Standard Mode 16CH

Anleitung: EL-400RGB S

LaserAnimation Sollinger GmbH

Mühlbachweg 2

Anleitung: EL-400RGB S Anleitung: EL-400RGB S

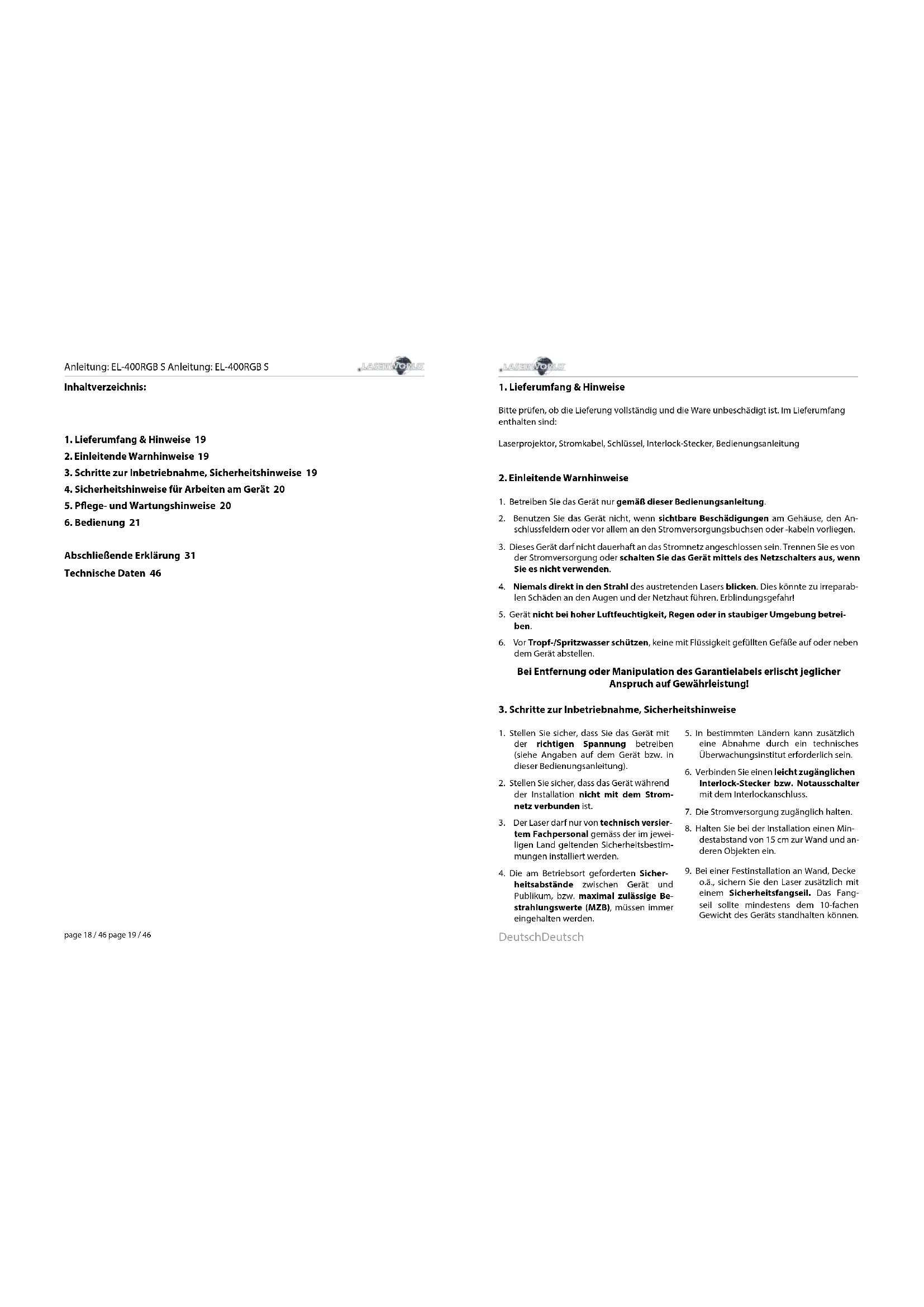

Inhaltverzeichnis:

1. Lieferumfang & Hinweise 19
2. Einleitende Warnhinweise 19
3. Schritte zur Inbetriebnahme, Sicherheitshinweise 19
4. Sicherheitshinweise für Arbeiten am Gerät 20
5. Pflege- und Wartungshinweise 20
6. Bedienung 21

Abschließende Erklärung 31

Technische Daten 46

1. Lieferumfang & Hinweise

Bitte prüfen, ob die Lieferung vollständig und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind:

Laserprojektor, Stromkabel, Schlüssel, Interlock-Stecker, Bedienungsanleitung

2. Einleitende Warnhinweise

1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder -kabeln vorliegen.
3. Dieses Gerät darf nicht dauerhaft an das Stromnetz angeschlossen sein. Trennen Sie es von der Stromversorgung oder schalten Sie das Gerät mittels des Netzschalters aus, wenn Sie es nicht verwenden.
4. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu irreparablen Schäden an den Augen und der Netzhaut führen. Erblindungsgefahr!
5. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung betreiben.
6. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf oder neben dem Gerät abstellen.

Bei Entfernung oder Manipulation des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung!

3. Schritte zur Inbetriebnahme, Sicherheitshinweise

1. Stellen Sie sicher, dass Sie das Gerät mit der richtigen Spannung betreiben (siehe Angaben auf dem Gerät bzw. in dieser Bedienungsanleitung).
2. Stellen Sie sicher, dass das Gerät während der Installation nicht mit dem Stromnetz verbunden ist.
3. Der Laser darf nur von technisch versiertem Fachpersonal gemäss der im jeweiligen Land geltenden Sicherheitsbestimmungen installiert werden.

4. Die am Betriebsort geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige Bestrahlungswerte (MZB), müssen immer eingehalten werden.

5. In bestimmten Ländern kann zusätzlich eine Abnahme durch ein technisches Überwachungsinstitut erforderlich sein.

6. Verbinden Sie einen leicht zugänglichen Interlock-Stecker bzw. Notausschalter mit dem Interlockanschluss.
7. Die Stromversorgung zugänglich halten.
8. Halten Sie bei der Installation einen Mindestabstand von 15 cm zur Wand und anderen Objekten ein.
9. Bel einer Festinstallation an Wand, Decke o.ä., sichern Sie den Laser zusätzlich mit einem Sicherheitsfangseil. Das Fangseil sollte mindestens dem 10-fachen Gewicht des Geräts standhalten können.

DeutschDeutsch

Anleitung: EL-400RGB S Anleitung: EL-400RGB S

Im Übrigen beachten Sie die Unfallverhütungsvorschriften der Berufsgenossenschaften und/oder vergleichbare Regelungen zur Unfallverhütung.

1. Wenn das Gerät großen Temperaturschwankungen ausgesetzt war, schalten Sie es nicht unmittelbar danach an. Kondenswasser (Nebel, Haze, usw.) kann zu Schäden am Gerät führen.
2. Benutzen Sie niemals Dimmer-, Funk- oder andere elektronisch gesteuerten Steckdosen! Falls möglich benutzen Sie den Laser nicht zusammen mit anderen großen elektrischen Verbrauchern (insbesondere Nebelmaschinen) auf dersel-

4. Sicherheitshinweise für Arbeiten am Gerät

1. Service- und Reparaturarbeiten sollten ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.
2. Stellen Sie sicher, dass die Netzstecker nicht mit der Stromversorung verbunden ist, wenn Sie am Gerät hantieren bzw. es installieren.
3. Vor Arbeiten am Gerät alle reflektierenden Gegenstände wie Ringe, Uhren etc. ablegen.

4. Verwenden Sie für Arbeiten am Gerät ausschließlich nicht reflektierendes Werkzeug.

5. Warnung vor Rückreflexionen:

6. Halbleiterlaserquellen (Dioden) sind von Natur aus besonders empfindlich gegenüber Rückreflexionen. Direkte oder diffuse Laserstrahlung von externen Laserquellen kann zur irreversiblen Auslöschung / Beschädigung einzelner oder aller Laserdioden in einem Projektor führen.

7. Unter keinen Umständen darf ein Laserprojektor einen Laserstrahl gleichzeitig direkt in einen gegenüberliegenden Projektor projizieren. Es liegt in der Verantwortung des Anwenders, entweder die Ausrichtung / Position der Geräte zu bestimmen oder die Programmierung so anzupassen, dass zwei gegenüberliegende Projektoren nicht ineinander schließen.

8. Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbekleidung (Schutzbrille, Handschuhe, etc.).

5. Pflege- und Wartungshinweise

- Feuchtigkeit und Hitze können die Lebensdauer des Lasersystems stark ver-

kürzen und führen zum Erlöschen des Gewährleistungsanspruchs.

• Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies die Lebensdauer der Laserdiode erheblich verkürzen kann!
• Beim Transport des Lasers jegliche Erschütterung oder Schläge vermeiden. Bitte das Produkt bestmöglich schützen. Laserworld bietet entsprechendes Equipment an.

• Um die Lebensdauer Ihres Lasers zu erhöhen, schützen Sie das Gerät vor Überhitzung:

• Immer für ausreichende Belüftung sorgen.

• Keine Scheinwerfer (insbesondere kopfbewegte) auf das Gerät richten.
• Bei jeder Neuinstallation nach ca. 30 Minuten die Gerätetemperatur prüfen und gegebenenfalls das Gerät an einem kühleren/besser belüfteten Standort platzieren.
• Halten Sie das Gerät trocken und schützen Sie es vor Nässe, Regen und Spritzwasser.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Trennen Sie hier-

zu das Netzteil von der Stromversorgung. Auch wenn die Diode nicht leuchtet: Sie ist in Betrieb, solange das Gerät angeschaltet ist.

• Lüfter und Kühlkörper (Kühlrippen usw.) müssen frei von Staubansammlungen und Ablagerungen sein, da sonst die Gefahr des Überhitzens droht und jegliche Gewährleistung erlischt. Bitte wenden Sie sich an qualifizierte Fachpersonen.
• Bitte den Laser immer hinter Nebelmaschinen bzw. Hazer platzieren
• Bitte das Gerät nicht der Feuchtigkeit aussetzen
• Bitte das Laseraustrittsfenster in regelmäßigen Abständen mit einem sanften Glasreiniger säubern
• Durch das Entfernen des Garantielabels erlischt jeglicher Anspruch auf Gewährleistung. Schäden am Gerät, die durch unsachgemäßer Handhabung, Nichtbeachtung der Sicherheits-, Pflege- und Wartungshinweise entstehen besteht kein Gewährleistungsanspruch.

6. Bedienung

1. Stromversorgung

Das Stromkabel mit dem Gerät und der Stromversorgung verbinden. Es muss darauf geachtet werden, dass das Gerät mit der richtigen Spannung versorgt wird, da eine falsche Spannung zu irreparablen Schäden am Gerät führen kann. Die Spannungssdaten finden sich in der Übersichtstabelle am Ende dieser Bedienungsanleitung. Die Vorderseite des Lasers (Bereich des Strahlaustritts) darf während des Anschließens an die Stromversorgung nicht auf Personen oder entflammbare Objekte gerichtet sein. Um das Gerät zu starten, den Interlock Stecker mit dem Gerät verbinden, den Schlüssel einstecken und auf „ON“ drehen und den An-/Ausschalter betätigen. Die "Emission - Laser on"-LED auf der Vorderseite beginnt zu leuchten, wenn das Gerät einsatzbereit ist.

2. Schlüsselschalter

An der Rückseite des Lasersystems befindet sich ein Schlüsselschalter. Eine Laserausgabe kann nur erfolgen, wenn der Schlüssel (Im Lieferumfang enthalten) mit dem Schlüsselschalter verbunden und auf ON gedreht wird. Achtung: Wenn der Laser unbeaufsichtigt ist, sollte der Schlüssel abgezogen werden um einen Missbrauch durch Dritte zu vermeiden.

DeutschDeutsch

Anleitung: EL-400RGB S Anleitung: EL-400RGB S

3. Sicherung

Auf der Geräterückseite befindet sich eine Sicherung. Sollte diese durchbrennen, bitte mit einer neuen austauschen. Sollte das Problem weiterhin bestehen, bitte den Händler oder einen Servicemitarbeiter von Laserworld kontaktieren.

4. Safety-Funktion

Dieses Gerät besitzt ein integriertes Scan Safety (SFS). Ist das Scan Safety aktiv (on), wird ein einzelner Single Beam verhindert. Wird das Scan Safety deaktiviert (off), müssen die geforderten Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige Bestrahlungswerte (MZB), immer eingehalten werden.

Um SFS zu aktivieren oder zu deaktivieren, wechsle im Display in den Testmodus und wähle dann das Untermenü „Beon“/„BeoF“.

5. Betriebsmodi

Die verschiedenen Betriebsmodi können über die vier Druckknöpfe neben der „Settings“ Anzeige gewählt werden.

„Menu“ Erlaubt die Auswahl des Betriebsmodus des Lasers.

„Enter" bestätigt eine Auswahl oder öffnet das jeweilige Untermenü.

„Up“ / „Down“ ermöglicht das Navigieren innerhalb eines Menüs und das Anpassen einer Auswahl.

Hauptmenü Untermenü
A001(DMX mode)	A001-A511(DMX Address 001-511)
CH16 16CH/36CH
AUt0(Auto mode, default)	AUt0 (Alle abspielen Liste, „Standard“)AUt1 (Animationen)AUt2 (Geometrische Muster)
SP50 SP00-SP99
SoU0(Musikmodus, default)	AUt0 (Alle abspielen Liste, „Standard“)AUt1 (Animationen)AUt2 (Geometrische Muster)
80DB	00DB-99DB(Microfon Empfindlichkeit)
Drücken Sie lange die ENTER-Taste 35, um in den Testmodus zu gelangen, und dann lange die ENTER-Taste, um den Testmodus zu verlassen.
(Lighting setting)	tESTestmuster 1, 2, 3
	XY Invertieren und XY vertauschen	PHn1: NormalPHn2: Invertiert YPHn3: Invertiert XYPHn4: Invertiert XPHc1: Normal (tausche XY)PHc2: Inver Y (tausche XY)PHc3: Inver XY (tausche XY)

Hauptmenü Untermenü
(Lighting setting)	XY invertieren und XY vertauschen	PHc4: Inver X (tausche XY)
	H100Größe X	H010-H100(H100)
	y100Größe Y	y010-y100(y100)
	S100Größe XY	S010-S100(S90)
	P128Horizontale Position einstellen	P0-P128(P128)
	t128Vertikale Position einstellen	t0-t128(t128)
	SC15(Scanngeschwindigkeit)	SC10-SC30(Geschwindigkeit: 10K-30k, Standard 15K)Der CS15-Wert sollte unverändert bleiben, um die beste Scanleistung zu bieten
	Co11(Farbeinstellungen)	Co01-Co07: Einzelfarbe farbe/weißCo08: RGYCo09: RBPCo10: GBCCo11: RGBCo12: WYPC
	Beon/BeoF(Sicherheitseinstellungen)	Beon/BeoF(Scansafety Ist an/aus)
	DEFA	Drücken Sie ENTER, um auf die Werkseinstellungen zurück zu setzen
	0506 Version number

5.1. SOUND-TO-LIGHT

Wähle SOu0 aus dem Menü und drücke „Enter“. Wähle dann einen Wert aus dem Untermenü:

- Wähle AUt0, um die gesamte Liste abzuspielen.

- Wähle AUT1, um die Animationen abzuspielen.

- Wähle AU0, um die geometrischen Muster abzuspielen.

Regle die Musikempfindlichkeit, indem du im Menü 80 dB einstellst und auf „Enter“ drückst.

Wähle dann im Untermenü einen Wert zwischen 00 dB und 99 dB aus.

Anleitung: EL-400RGB S Anleitung: EL-400RGB S

5.2. STAND-ALONE / AUTOMATIKBETRIEB

Wähle AUt0 aus dem Menü und drücke „Enter“. Wähle dann einen Wert aus dem Untermenü:

• Wähle AUt0, um die gesamte Liste abzuspielen.
• Wähle AUt1, um die Animationen abzuspielen.
• Wähle AUt0, um die geometrischen Muster abzuspielen.

5.3. MASTER-SLAVE

In diesem Modus können mehrere Geräte ohne Controller miteinander verbunden werden.

Wählen Sie eine Einheit als Master und stellen Sie das Display so ein, dass der Sound- oder

Automatikmodus ausgewählt wird. Die anderen Einheiten müssen auf den DMX-Modus

(A001) eingestellt sein. Verwenden Sie ein Standard-XLR-Kabel, um Ihre Projektoren über den

XLR-Anschluss auf der Rückseite der Geräte miteinander zu verketten. Nachdem die Slave-

Geräte eingeschaltet wurden, werden sie zurückgesetzt und starten im Slave-Modus, um das Verhalten des Masters zu spiegeln.

5.4. DMX 512

Schließe einen DMX-Controller an, um den Laser zu bedienen.

Stelle das Gerät auf A001 ein und drücke „Enter“.

Stelle die DMX-Adresse mit „Up“/„Down“ ein und drücke „Enter“.

Das System verfügt über einen Standard (16CH)- und einen PRO-DMX modus, zwischen denen der Kunde wählen kann.

Stelle das Gerät auf CH16 ein, um den Modus auszuwählen, und drücke „Enter“.

Stelle den DMX-Modus mit „Up“/„Down“ ein und drücke „Enter“.

STD/Standard Modus 16 Kanäle

Channel Function Value Description
1 Laser	An/Aus	0-0 Laser	Aus
		1-255 Laser	An
2	Auto Modus	0-26 Voreingestellte Geschwindigkeit
		27-127	Wählen Sie die Geschwindigkeit
	Musikmodus	128-255	Wählen Sie die Mikrofonempfindlichkeit
3	Muster	0-15 Geometrische Muster
		16-31 Geometrische Muster
		32-47 Geometrische Muster
		48-63 Geometrische Muster (Punkte Muster)
		64-127
	Animationen	128-143	Animationen
		144-255	Dynamische Animationen

Channel	Function Value Description
4	Muster Auswahl 0-255 5 Werte per Muster
	Effekt Auswahl	0-1 Spiele alle Animationen ab
		2-255 2 Werte per Animation
5	Farbauswahl	0-0 Standard Farbe, Statische Muster sind weiß
		1-3 Secundärfarbe
		4-7 Weiß
		8-11 Rot
		12-15 Gelb
		16-19 Grün
		20-23 Cyan
		24-27 Blau
		28-31 Pink
		32-35 Sieben Farben Wechseleffekte
		36-39 RGB-Effekt mit drei Farbwechseln
		40-43 Farbwechseleffekt
		44-239	Mehrfarbiger Fließeffekt, 4 Ziffern stehen für eine Farbe
		240-255	Farbzeichnungseffekt
6	Farb Geschwindigkeit	0-3 Kein Farbwechsel
		4-127 Farbwechsel im Uhrzeigersinn (rechts)
		128-255	Farbwechsel Gegen Uhrzeigersinn (links)
7	Scanngeschwindigkeit	0-63 Linien Scanspeed einstellen (effect 1)
		64-127	Linien Scanspeed einstellen (effect 2)
	Punkte Scannspeed	128-255	Punkte Scannspeed einstellen
8	Muster Größe XY 0-255 Größe XY einstellen
9	Muster Größe XY	0-255 Größe XY einstellen
		1-127 Rotation Z angle Selection
		128-191	Uhrzeigersinn Rotation Z - Geschwindigkeit
		192-255	Gegen Uhrzeigersinn Rotation Z - Geschwindigkeit
10	X rolling-over	0-0 Standard, kein roll-over
		1-127 Auswahl des horizontalen roll-over
		128-191	Geschwindigkeit des roll-over effects im Uhrzeigersinn

Anleitung: EL-400RGB S Anleitung: EL-400RGB S

Channel	Function Value Description
10 X rolling-over 192-255			Geschwindigkeit des roll-over effects gegen den Uhrzeigersinn
11 Y rolling-over		0-0 Standard, kein roll-over
		1-127 Auswahl des Vertikalen roll-over
		128-191	Geschwindigkeit des roll-over effects im Uhrzeigersinn
		192-255	Geschwindigkeit des roll-over effects gegen den Uhrzeigersinn
12	Bewegung auf X Achse	0-0 Standard, keine Bewegung
		1-127 Horizontale Positionauswahl
		128-159	Automatisch um 1 von links nach rechts verschieben
		160-191	Automatisch um 2 von links nach rechts verschieben
		192-223	Automatisch um 3 von links nach rechts verschieben
		224-255	Automatisch um 4 von links nach rechts verschieben
13	Bewegung auf Y Achse	0-0 Standard, keine Bewegung
		1-127 Vertikale Positionauswahl
		128-159	Automatisch um 1 von oben nach unten verschieben
		160-191	Automatisch um 2 von oben nach unten verschieben
		192-223	Automatisch um 3 von oben nach unten verschieben
		224-255	Automatisch um 4 von oben nach unten verschieben
14 Zoom		0-0 Standard, kein Zoom
		1-127 Auswahl der Mustergröße
		128-159 Zoom -
		160-191 Zoom +
		192-223 Zoom (+/-) kreisförmig
		224-255 Zoom (+/-) kreisförmig
15 Zeichnen		0-0 Standard, kein Zeichnen Effekt
		1-127	Auswahl der Geschwindigkeit von Zeichnung 1, 0~100%

Channel Function Value Description
15 Zeichnen 128-255			Auswahl der Ziehgeschwindigkeit 2,0~100%~0
16	X Welle	0-15 X kleine Welle 1 Geschwindigkeitsauswahl
		16-31 X mittel Welle 1 Geschwindigkeitsauswahl
		32-47 X große Welle 1 Geschwindigkeitsauswahl
		48-63 X größte Welle 1 Geschwindigkeitsauswahl
		64-79 X kleine Welle 2 Geschwindigkeitsauswahl
		80-95 X mittel Welle 2 Geschwindigkeitsauswahl
		96-111	X große Welle 2 Geschwindigkeitsauswahl
		112-127	X größte Welle 2 Geschwindigkeitsauswahl
	Y Welle	128-143	Y kleine Welle 1 Geschwindigkeitsauswahl
		144-159	Y Medium Welle 1 Geschwindigkeitsauswahl
		160-175	Y große Welle 1 Geschwindigkeitsauswahl
		176-191	Y größte Welle 1 Geschwindigkeitsauswahl
		192-207	Y kleine Welle 2 Geschwindigkeitsauswahl
		208-223	Y mittlere Welle 2 Geschwindigkeitsauswahl
		224-239	Y große Welle 2 Geschwindigkeitsauswahl
		240-255	Y größte Welle 2 Geschwindigkeitsauswahl

PRO/Profi-Modus 36 Kanäle

Der PRO/Professional-Modus ist ein Doppelmuster-Modus mit 36 Kanalversionen. Kanal 3 bis 19 ist für die Steuerung von Muster 1, Kanal 20 bis 36 für die Steuerung von Muster 2. Im PRO/36CH-DMX-Modus wird Muster 2 ausgeblendet, wenn CH21 den Wert 0 hat, und nur Muster 1 erscheint.

Channel Function		Value	Description
1	Laser An/Aus	0-0	Laser Aus
		1-255	Laser An
2	Auto Modus	0-26	Standard Geschwindigkeit
			Wählen Sie die Geschwindigkeit
	Sound to Light Modus	128-255	Wählen Sie die Mikrofonempfindlichkeit
3	20	0-15	Geometrische Muster
		16-31	Geometrische Muster
		32-47	Geometrische Muster
		48-63	Geometrische Muster (Punkte Muster)

Anleitung: EL-400RGB S Anleitung: EL-400RGB S

Channel Function Value Description
3	20	Muster 64-127		Dynamische Muster des integrierten Pro-gramms
		Effekt Guppe	128-143	Animationen
			144-255	Dynamische Animationen
4	21	Muster Auswahl 0-255		5 Ziffern sind für ein statisches Muster, wenn CH21 0 ist, dann ist Muster 2 verborgen. Ausgeblendetes Muster 1, wenn CH21 nicht 0 ist und CH4 0 ist.
		Effekt Auswahl	0-1 Alle anhimierten Muster abspielen
			2-255 2 Werte per Muster
5 22	Muster Größe 0-255 Größe Anpassen
6 23		Position X 0-255		Anpassung der Position auf der X Achse, 128 ist die Mitte
7 24		Position Y 0-255		Anpassung der Position auf der Y Achse, 128 ist die Mitte
8 25		Farbauswahl	0-0 Standard Farbe, statische Muster sind weiß
			1-3 Sekundärfarbe
			4-7 Weiß
			8-11	Rot
			12-15 Geb
			16-19 Grün
			20-23 Cyan
			24-27 Blau
8 25		Farbauswahl	28-31 Pink
			32-35 Sieben Farben Wechseleffekte
			36-39 RGß-Effekt mit drei Farbwechseln
			40-43 Farbwechseleffekt
			44-239	Mehrfarbiger Fließeffekt, 4 Ziffern stehen für eine Farbe
			240-255 Farbzeichnungseffekt
9	26	Farb Geschwindigkeit	0-3 Kein Farbwechsel
			4-127 Farbwechsel im Uhrzeigersinn (rechts)
			128-255 Farbwechsel Gegen Uhrzeigersinn (links)
10	27	Scanngeschwindigkeit	0-63	Linien Scanspeed einstellen (effect 1)
			64-127	Linien Scanspeed einstellen (effect 2)
		Punkte Scannspeed	128-255 Punkte Scannspeed einstellen

page 28 / 46 page 29 / 46

Channel Function Value Description
11	28	Strobe	0-0 kein Stroboeffekt
			1-255	Auto Strobeeffekt, Strobe Geschwindigkeit von langsam nach schnell
12	29	Z Rotation	0-0 Standard, keine Rotation
			1-127 Rotation Z Achse auswählen
			128-191	Rotationsgeschwindigkeit auf Z Achse (Uhrzeigersinn)
			192-255	Rotationsgeschwindigkeit auf Z Achse (Ge-gen den Uhrzeigersinn)
13	30 X rolling-over		0-0 Standard, kein roll-over
			1-127 Auswahl des horizontalen roll-over
			128-191	Geschwindigkeit des roll-over effects im Uhrzeigersinn
			192-255	Geschwindigkeit des roll-over effects gegen den Uhrzeigersinn
14	31	Y rolling-over	0-0 Standard, kein roll-over
			1-127 Auswahl des Vertikalen roll-over
			128-191	Geschwindigkeit des roll-over effects im Uhrzeigersinn
			192-255	Geschwindigkeit des roll-over effects gegen den Uhrzeigersinn
15	32	Bewegung auf X Achse	0-0 Standard, keine Bewegung
			1-127 Horizontale Positionsauswahl
			128-159	Automatisch um 1 von links nach rechts verschleben
			160-191	Automatisch um 2 von links nach rechts verschieben
			192-223	Automatisch um 3 von links nach rechts verschieben
			224-255	Automatisch um 4 von links nach rechts verschieben
16	33	Bewegung auf Y Achse	0-0 Standard, keine Bewegung
			1-127 Vertikale Positionsauswahl
			128-159	Automatisch um 1 von oben nach unten verschleben
			160-191	Automatisch um 2 von oben nach unten verschleben

DeutschDeutsch

Anleitung: EL-400RGB S Anleitung: EL-400RGB S

Channel Function Value Description
16 38		Bewegung auf Y Achse	192-223	Automatisch um 3 von oben nach unten verschieben
			224-255	Automatisch um 4 von oben nach unten verschieben
17 34	Zoom		0-0 Standard, kein Zoom
			1-127 Auswahl der Mustergröße
			128-159 Zoom -
			160-191 Zoom +
			192-223 Zoom (+/-) kreisförmig
			224-255 Zoom (+/-) kreisförmig
18 35	Zeichnen		0-0 Standard, kein Zeichnen Effekt
			1-127	Auswahl der Geschwindigkeit von Zeichnung 1, 0~100%
			128-255	Auswahl der Ziehgeschwindigkeit 2, 0~100%~0
19 36		X Welle	0-15 X kleine Welle 1 Geschwindigkeitsauswahl
			16-31 X mittel Welle 1 Geschwindigkeitsauswahl
			32-47 X große Welle 1 Geschwindigkeitsauswahl
			48-63 X größte Welle 1 Geschwindigkeitsauswahl
			64-79 X kleine Welle 2 Geschwindigkeitsauswahl
			80-95 X mittel Welle 2 Geschwindigkeitsauswahl
			96-111 X große Welle 2 Geschwindigkeitsauswahl
			112-127 X größte Welle 2 Geschwindigkeitsauswahl
		Y Welle	128-143 Y kleine Welle 1 Geschwindigkeitsauswahl
			144-159 Y Medium Welle 1 Geschwindigkeitsauswahl
			160-175 Y große Welle 1 Geschwindigkeitsauswahl
			176-191 Y größte Welle 1 Geschwindigkeitsauswahl
			192-207 Y kleine Welle 2 Geschwindigkeitsauswahl
			208-223 Y mittlere Welle 2 Geschwindigkeitsauswahl
			224-239 Y große Welle 2 Geschwindigkeitsauswahl
			240-255 Y größte Welle 2 Geschwindigkeitsauswahl

Abschließende Erklärung

Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrikation einwandfrei. Der Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen, unterliegen nicht dem Einflussbereich der Herstellers und des Händlers. Somit wird keine Haftung bzw. Gewährleistung übernommen.

Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.

Laserworld AG

Kreuzlingerstrasse 5

CH-8574 Lengwil

Schweiz

Verwaltungsrat: Martin Werner

Sitz der Gesellschaft: Lengwil / Schweiz

Firmennummer: CH-440.3.020.548-6

Verwaltungsrat: Martin Werner

MWSt. Nummer Schweiz: 683 180

UID: CHE-113.954.889

UST-IdNr: DE 258030001

WEEE-Reg.-Nr.: DE 90759352

www.laserworld.com

[e-mail]

LaserAnimation Sollinger GmbH

Mühlbachweg 2

MWSt. Nummer Schweiz: 683 180

UID: CHE-113.954.889

UST-IdNr: DE 258030001

WEEE-Reg.-Nr.: DE 90759352

www.laserworl

[e-mail]

LaserAnimation Sollinger GmbH

Mühlbachweg 2

*Due to Advanced Optical Correction technology used in our laser systems the optical power of each colour within installed laser module(s) may slightly differ from the specification of respective laser module(s).
* Aufgrund fortschrittlicher Technologien zur optischen Korrektur, die in unseren Lasersystemen zum Einsatz kommen, kann es sein, dass die Ausgangsleistung der Module je Einzelfarbe leichte Abweichungen zu den Leistungsangaben für das entsprechende Modul aufweisen.
* En raison de différentes technologies avancées de correction d'optiques utilisées dans nos systèmes, les puissances en sortie des modules peuvent légèrement différer des puissances annoncées pour le module correspondant.
