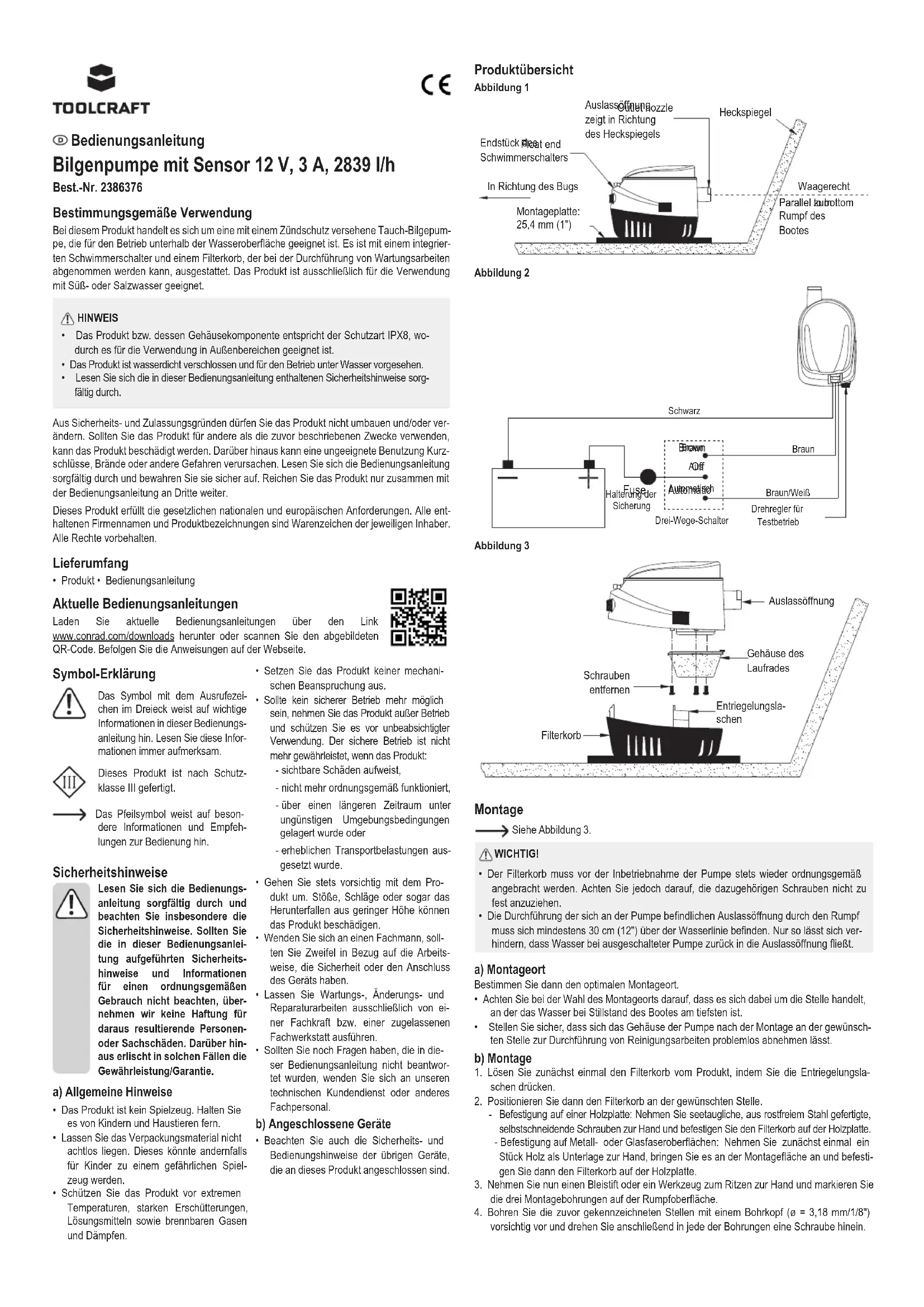

MODE D'EMPLOI TO7159128 Toolcraft

Pompe de cale avec capteur de 12 v, 3 a et 2 839 l/h

N° de commande 2386376

Utilisation prévue

Le produit est une pompe de cale submersible protégée contre l'allumage. Il est équipé d'un interrupteur à flotteur intégré et d'un panier-filtre amovible pour faciliter l'entretien. Le produit doit être utilisé uniquement avec de l'eau douce ou de l'eau salée.

Remarque

• Cet appareil à un indice de protection IPX8 et convient à une installation en extérieur. Le produit est étanche et submersible.
• Veuillez tirer les instructions de sécurité incluses.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies et autres dangers. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

Contenu de l'emballage

Produit Mode d'emploi

Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole avec le point d'information dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veillez à prendre ces informations attentivement.

Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement normal ne peut plus être garanti si le produit :

• est visiblement endommagé,
• ne fonctionne plus correctement,

Le produit a été fabriqué classe de protection III.

selon

a été stocké pendant une période prolongée dans des conditions normales ou

Le symbole de la flèche des informations spécifiques et des conseils spécifiques pour le fonctionnement.

indique ete transporté dans des très rudes.

conditions

Installa

Figure 2

Figure 3

Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

• Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.
• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil. L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.
• Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou tout autre personnel technique.

Installation

Reportez-vous à la figure 3.

A) informations générales

• Cet appareil n'est pas un jouet. Rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

B) appareils raccordés

Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

Important!

• Le panier doit être correctement fixé avant de faire fonctionner la pompe. Ne serrez pas excessivement les vis. Le connecteur du pastique-coque doit se trouver à au moins 30 cm (12") au-dessus de la ligne d'eau pour éviter que l'eau ne retourne dans la sortie de la pompe lorsqu'elle est éteinte.

Emplacement

Identifiez le meilleur emplacement.

L'installation d'une pompe doit s'effectuer là où l'eau est la plus profonde lorsque le bateau s'arrête. Rassurez-vous que dans cette position, le corps de la pompe peut être retiré pour le nettoyage.

B) montage

1. Appuyez sur les languettes de dégagement pour retirer le panier-filtre.
2. Installez le panier-filtre.
3. Fixation au bloc de bois : utilisez des vis autotarauduses en acier inoxydable de qualité marine.
4. Fixation au métal ou à la fibre de verre : installez d'abord un morceau de bois, puis fixez-le au bois.
5. Marquez l'emplacement des trois trous de montage au moyen d'un crayon ou d’un marqueur.
6. Percez soigneusement deux trous pilotes de 03,18 mm (1/8") chacun dans la zone marquee et introduisez-y une vis.

Connexion

Raccordez un tuyau sans coude à la buse de sortie et fixez-le à l'aide d'un collier en acier inoxydable de qualité marine. Utilisez le tuyau approprié. L'utilisation d'un tuyau de diamètre inférieur n'endommagera pas la pompe, mais limitera le débit.

Conseils relatifs à l'installation

Reportez-vous à la figure 1.

La coque doit avoir une épaisseur supérieure ou égale à 13 mm (1/2").

-Au besoin, placez un bloc de contreplaqué marine (légèrement plus large que la base de la pompe) dans la partie la plus basse de la cale. - Collez le contreplaqué à la coque à l'aide d'un adhésif marin étanche optimal.

• Placez la pompe dans la partie la plus basse de la cale, sur une surface plane et horizontale (sur le bloc de contreplaqué s'il a été installé) tout en gardant la sortie tourée vers l'arcasse.
• îner la formation d'une poche d'air dans la pompe.

L'extrémité du flotteur de la pompe doit être au niveau ou au-dessus de l'extrémité de la pompe. - Cela permet d'éviter que la pompe ne s'assèche pendant que le flotteur est encore assez haut pour activer la pompe.

IMPORTANT! En perçant les trous, évitez de toucher la coque!

Fixez le tuyau grâce à des colliers en acier inoxydable de qualité marine. - Dirigez le tuyau en l'inclinant vers le haut jusqu'au connecteur du passe-coque.

• N'utilisez pas de tuyaux avec des creux, car ils peuvent retenir l'eau et l'air dans la pompe.
• Evitez d'exercer une tension excessive sur le tuyau, ce qui pourrait endommager la sortie de la pompe.

Cablage

Reportez-vous à la figure 2.

Important

• L'alimentation électrique ne doit pas dépasser 12 V/CC. Des tensions plus élevées peuvent endommager la pompe. Tous les fils et les connexions doivent être au-dessus du niveau de l'eau de cale.
• Pour éviter l'électrolyse et les connexions filaires corrodées, toutes les extrémités de fils et les bornes doivent être scellées avec un produit d'étanchéité marin résistant et situées au-dessus du niveau de l'eau le plus élevé possible en les fixant avec des agrafes isolantes ou des sangles en plastique.
• Installez toujours un type de fusible recommandé et ayant les spécifications déquates. Le non-respect de cette consigne peut provoquer un dysfonctionnement de la pompe et entraîner des blessures corporelles et/ou un risque d'incendie.
• Débranchez l'alimentation électrique lors de l'installation ou de la maintenance des pièces électriques.
• Utilisez un fil de 01,02 mm (18 AWG). Les jauges inférieures à 14 peuvent provoquer une surchauffe et réduire les performances des pompes.
• rni (utilisez du fil supplémentaire au besoin).

Automatique

• Connectez le fil marron-blanc à la borne (+) de la batterie.
• Connectez le fil noir à la borne (-) de la batterie.

• Connectez le fil marron à la borne (+) de la batterie.
• Connectez le fil noir à la borne (-) de la batterie.
• Retirez les fils du chemin et fixez-les à la cloison pour ne pas les tirer.
• Raccordez le portefusible au fil positif (marron), entre la batterie et l'interrupteur.
• Placez le porte-fusible dans un endroit facilement accessible pour changer les fusibles.
• Utilisez des fusibles de l'amperage approprié (reportez-vous aux caractéristiques techniques).
• Installez un interrupteur à trois voies permettant le passage en mode automatique ou manuel.
• Mettez la pompe en marche et tournez le bouton TURN TO TEST dans le sens des aiguilles d'une montre pour vous assurer qu'elle fonctionne correctement.
• Remplissez la pompe avec de l'eau. Si le débit semble trop faible, vérifiez si les connexions des fils sont inversées. Des connexions inversées peuvent entraîner une rotation inverse de la palete, ce qui réduit considérablement la capacité et peut causer une défaillance prématurée de la pompe.

Fonctionnement

IMPORTANT

IMPORTANT!

Utiliser uniquement avec de l'eau douce ou de l'eau salée. - NE l'utilise PAS avec de l'essence, du diesel, du pétrole, des liquides dangereux, caustiques, corrosifs ou autres liquides inflammables. - Ne faites pas fonctionner la pompe à sec.

Pompage automatique

1. Lorsque le niveau de l'eau augmente, le point de contact de l'interrupteur à flotteur est connecté et la pompe est activée.
2. Lorsque le niveau de l'eau baisse, le point de contact de l'interrupteur à flotteur est déconnecté et la pompe est désactivée.

B) pompage manuel

Le pompage est activé/désactivé grâce à un interrupteur à 3 voies.

Entretien et maintenance

• Ne jamais déconnecter le filtre lorsque la pompe fonctionne. N'utilisez pas de produits de nettoyage abrasifs, d'alcool à friction ou d'autre produit chimique; ceux-ci risqueraient d'abimer le boîtier et de causer des dysfonctionnements.
• Inspectez régulierement le cablage et les connexions électriques. Vérifiez régulierèment que des débris neBloquent pas la palette et/ou ne flottent pas à l'intérieur du boitier. Tournez le bouton TURNS TEST dans le sens des aiguilles d'une montre pour vérifier son bon fonctionnement.
• Retirez les débris accumulés dans la chambre de pompage et autour de la palette.
• Nettoyez la chambre d'eau : retirez le boîtier de la pompe du panier-filtre.
• Nettoyez le boîtier : retirez le boîtier de la pompe du panier-filtre, puis la vis du garde-palettes
• Vérifiez que la palette est solidement fixée à l'arbre et qu'elle n'est pas craquelée ou brisée.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur. Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

Tension/courant d'entree 12 V/CC,3A Fusible 5,0 A Classe de protection. III Protégé contre toute inflammation. oui Milieu fluidique eau douce, eau salée Protection contre les infiltrations IPX8 Tete de décharge max. 3 m Profondeur d'immersion max. 2 m Fil conducteur 1m Débit max. 2839 l/h Granulométrie max. 3,3 mm Raccordement de tuyau. 019 mm (3/4 po) Température de fonctionnement/stockage 0 à +40 °C Dimensions (lxxp) 83x103x145mm Poids 470g
