TO7159155 - Pompe Toolcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à diaphragme
Marque	Toolcraft
Modèle	TO7159155
Tension d'alimentation	12 V DC
Courant nominal	4 A
Fusible recommandé	8 A
Classe de protection	III (très basse tension)
Indice de protection	IPX5 (protégé contre les jets d'eau)
Pression de fonctionnement	2,4 bar
Pression d'entrée max.	2 bar
Hauteur d'aspiration max.	1,8 m
Hauteur de refoulement max.	20 m
Débit max.	258 l/h
Fluides compatibles	Eau douce, eau salée
Température du fluide max.	60 °C
Amorçage	Automatique
Fonctionnement à sec	Sans danger (oui)
Pressostat	Réglable
Protection thermique	Oui
Dimensions (L x l x H)	98 x 62 x 169 mm
Poids	600 g
Longueur du câble	33 cm
Entretien	Nettoyer régulièrement les filtres et robinets ; vérifier l'étanchéité des raccords.
Sécurité	Protection thermique intégrée ; indice IPX5 ; classe III.
Pièces détachées	Pressostat, diaphragme, tête de pompe, moteur (disponibles sur demande).

FOIRE AUX QUESTIONS - TO7159155 Toolcraft

Que faire si la pompe ne s'allume pas ?

Vérifiez d'abord le câblage et l'alimentation du circuit. Remplacez le fusible par un modèle identique (8A) s'il est grillé. Si la protection thermique s'est déclenchée, mettez la pompe hors tension, laissez-la refroidir, supprimez la cause puis remettez sous tension. Si le problème persiste, le pressostat ou le moteur peut être défectueux.

Pourquoi le débit est-il faible ou la pression insuffisante ?

Cela peut être dû à une fuite d'air à l'entrée, à des débris obstruant la pompe ou le boîtier, à un roulement de pompe usé (bruit fort), à un diaphragme perforé ou à un moteur endommagé. Nettoyez les filtres et les robinets, vérifiez l'étanchéité des raccords.

La pompe fait un bruit anormal, comment y remédier ?

Assurez-vous que les pieds de montage ne sont pas trop serrés et que la surface de montage est rigide. Vérifiez que toutes les pièces et vis sont bien serrées. Si la pompe est raccordée à un tuyau rigide, elle peut transmettre du bruit ; utilisez un flexible si possible.

Comment régler le pressostat ?

Le pressostat est réglable. Consultez la notice pour localiser le régulateur de pression (repère 1a sur le schéma). Tournez-le pour ajuster la pression de coupure (2,4 bar par défaut). Attention à ne pas dépasser la pression maxi d'entrée (2 bar).

Puis-je utiliser la pompe avec de l'eau salée ?

Oui, la pompe est compatible avec l'eau douce et l'eau salée. Cependant, rincez-la à l'eau douce après usage pour éviter la corrosion et prolonger sa durée de vie.

Que faire en cas de fuite d'air dans le circuit ?

Vérifiez l'étanchéité de tous les raccords et joints. Une fuite d'air peut empêcher l'amorçage ou provoquer un flux pulsé. Resserez les connexions ou remplacez les joints défectueux.

Comment amorcer la pompe ?

La pompe est auto-amorçante. Assurez-vous que la ligne d'aspiration est immergée et sans courbe excessive. Si la pompe ne s'amorce pas, vérifiez qu'il n'y a pas de fuite d'air ou de restriction dans la ligne d'entrée.

Quel type de fusible utiliser ?

Utilisez un fusible de 8 A, de même type que l'original. Ne remplacez jamais par un fusible de calibre supérieur, cela pourrait endommager la pompe.

Comment nettoyer la pompe ?

Débranchez la pompe. Nettoyez les filtres et les robinets avec de l'eau claire. Pour les débris internes, versez de l'eau dans l'entrée pour décoller les valves. Évitez les produits chimiques agressifs.

Où trouver des pièces de rechange ?

Les pièces détachées (pressostat, diaphragme, tête de pompe, moteur) sont disponibles sur demande auprès du fabricant ou revendeur. Consultez la notice pour les références exactes.

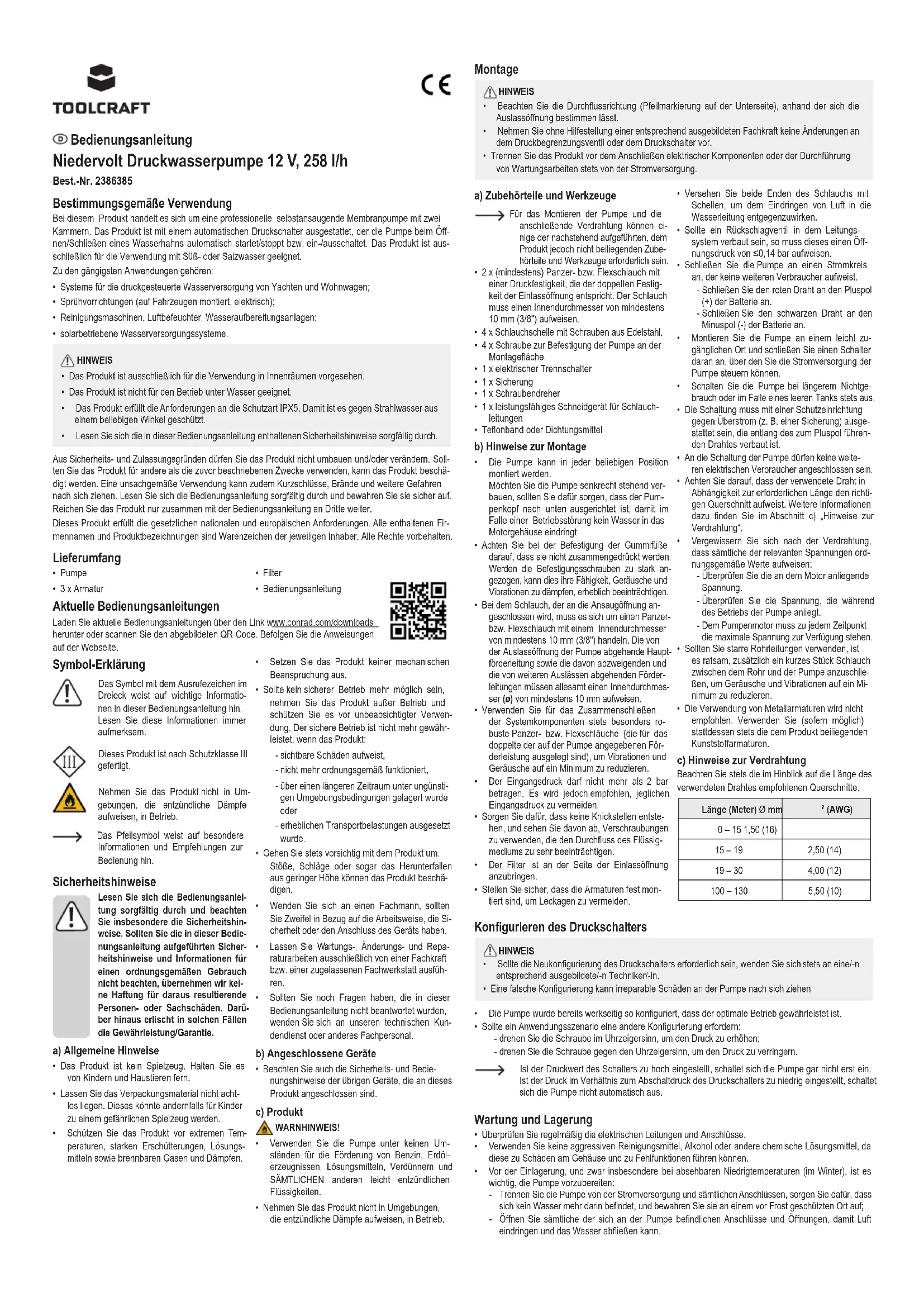

MODE D'EMPLOI TO7159155 Toolcraft

Vue d'ensemble des pièces

A Pressostat 2 Ensemble tête de pompé
B Montage du moteur 3 Moteur
1	Diaphragme du pressostat	4
1a	Régulateur de pression
1b	Orifice d'admission (aspiration)
1c	Orifice de sortie (décharge)

Dépannage

Problème Suggestions
Flux pulsé. La pompe s'ALLUME et s'ETEINT.	Assurez-vous que les lignes ne comportent aucune courbe.Les lignes ou les raccords de plomberie sont peut-être trop petits.Nettoyez les robinets et les filtres.Vérifiez l'étanchêté des raccords (pour éviter des fuites d'air).
Pas d'évacuation de la pompe - défaut d'amorçage, mais le moteur fonctionne.	Restriction de la ligne d'entrée ou de sortie.Fuite d'air dans le conduit d'entries.Diaphragme de la pompe perforé.L'approvisionnement initial en courant (ampères) n'est pas suffisant pour démarrer le moteur.Des débris obstruent les valves.Fissure dans le boîtier de la pompe.
Le moteur ne s'allume pas.	Câblage mal fixé ou incorrect.Le circuit de la pompe n'est pas alimenté.Fusible grillé ou protection thermique déclenchée.- Fusible grillé : remplacez le fusible par un autre de même type et de même specifications.- Déclenchement de la protection thermique : mettez la pompe hors tension, laissez-la refroidir, supprimez les conditions qui déclenchent la protection thermique, puis remettez la pompe sous tension.Pressostat défectueux.Moteur endommagé.
La pompe ne s'allume pas lorsque tous les dispositifs sont fermés.	Diaphragme perforé.Fuite de la ligne de décharge.Pressostat défectueux.Vannes obstruées dans la tête de pompe.- Essayez de verser de l'eau dans l'entrée pour séparer (décoller) la vanne et le siège de la vanne.Tension insuffisante.
Faible début / faible pression.	Fuite d'air à l'entrée de la pompe.Accumulation de débris à l'intérieur de la pompe ou du boîtier.Roulement de pompe usé (éventuellesment accompagné d'un bruit fort).Diaphragme perforé.Moteur endommagé.
Bryant	Vérifiez si les pieds de montage sont vissés de manière très serré.Si la surface de montage est flexible, elle peut vibrer.Vérifiez si les pièces et les vis sont desserrées.Si la pompe est raccordée à un tuyau rigide, elle peut transmettre du bruit.

Élimination des déchets

Les appareils électroniques sont des matériels recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur. Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

Tension/courant d'entree 12 V/DC, 4A

Fusible. 8A

Classe de protection : 111

Protection contre les infiltrations.. IPX5

Pression de réglage. 2,4 bar

Pression d'entrée 2 bar max.

Fonctionnement à sec sans danger.......... oui

Pressostat réglable. oui

Dérivation réglable.. non

Amorçage automatique oui

Protection thermique. oui

Protégé contre toute inflammation. non

Type de pompe diaphragme

Amorçage. Hauteur d'aspiration 1,8 m.

Milieu fluidique... eau douce, eau salée

Température du fluide. 60°C max.

Tête de décharge 20 m max

Fil conducteur... longueur: 33cm, 01mm2 (18AWG)

Débit 258 I/h max

Température de fonctionnement/stockage : 0 à +40 °C

Dimensions (L x l x H) 98 x 62 x 169 mm

Poids 600g

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allgemeine (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex : photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.

Copyright 2022 by Conrad Electronic SE. *2386385 v4 0922 02 dh m fr
