MODE D'EMPLOI TO7159164 Toolcraft

• Ne jamais déconnecter le ltre lorsque la pompe fonctionne.

• Le panier ltre doit être correctement xé avant de faire fonctionner la pompe. Ne serrez pas excessivement les vis.

• Le raccord de passe coque doit être situé à au moins 30 cm au-dessus de la ligne d’eau pour éviter que l’eau ne revienne dans la sortie de la pompe lorsque celle-ci est arrêtée.

1. Appuyez sur le bouton de déverrouillage pour retirer le ltre.

2. Identiez le meilleur emplacement.

- Assurez-vous que cette position favorise le retrait du couvercle de la pompe au moment du nettoyage. - Lorsque vous installez une pompe, assurez-vous qu’elle soit placée dans un endroit où l’eau est la plus profonde lorsqu’un bateau s’arrête.

3. Fixez le panier ltre.

- Fixation au bloc de bois : utilisez des vis autotaraudeuses en acier inoxydable de qualité marine. - Fixation au métal ou à la bre de verre : installez d’abord un morceau de bois, puis xez-le au bois.

4. Raccordez un tuyau à la buse de sortie et xez-le à l’aide d’un collier en acier inoxydable de qualité

marine. - Utilisez la taille de tuyau standard. L’utilisation d’un tuyau de diamètre inférieur n’endommagera pas la pompe, mais limitera le débit. - Il est recommandé d’utiliser un tuyau anti pliage. Mode d’emploi Pompes de cale avec capteur 12 V, 3,5 A, 3028 l/h N° de commande 2386388 Utilisation prévue Le produit est une pompe de cale automatique qui ne nécessite pas d’interrupteur à otteur. La turbine se met en marche toutes les 2 minutes 30 secondes pendant environ 0,5 seconde. Si le capteur électronique détecte de l’eau, la pompe continue de fonctionner jusqu’à évacuation complète de l’eau. Le produit doit être utilisé uniquement avec de l’eau douce ou de l’eau salée. REMARQUE

• Cet appareil a un indice de protection IPX8 et convient à une installation en extérieur.

• Le produit est étanche et submersible.

• Veuillez lire les instructions de sécurité incluses. Pour des raisons de sécurité et d’homologation, toute restructuration et/ou modication du produit est in- terdite. Toute utilisation à des ns autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies et autres dangers. Lisez attentivement les instructions du mode d’emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu’avec son mode d’emploi. Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d’entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés. Contenu de l’emballage

• Mode d’emploi Mode d’emploi actualisé Téléchargez le mode d’emploi le plus récent sur www.conrad.com/downloads ou scan- nez le code QR indiqué. Suivez les instructions gurant sur le site Web. Explication des symboles Le symbole avec le point d’exclamation dans un triangle sert à indiquer les infor- mations importantes présentes dans ce mode d’emploi. Veuillez lire ces informa- tions attentivement. Le produit a été fabriqué selon la classe de protection III. Ne pas utiliser en présence de vapeurs inammables. Le symbole de la èche indique des informations spéciques et des conseils spéciaux pour le fonctionnement. Consignes de sécurité Lisez attentivement le mode d’em- ploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou ma- tériels résultant du non-respect des consignes de sécurité et des infor- mations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l’annulation de la garantie. a) Informations générales

• Cet appareil n’est pas un jouet. Il doit rester hors de portée des enfants et des animaux domes- tiques.

• Ne laissez pas traîner le matériel d’emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.

• Gardez l'appareil à l’abri de températures ex- trêmes, de secousses intenses, de gaz inam- mables, de vapeurs et de solvants.

• N’exposez pas le produit à des contraintes mé- caniques.

• Si une utilisation du produit en toute sécurité n’est plus possible, arrêtez de l’utiliser et pro- tégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit : - est visiblement endommagé, - ne fonctionne plus correctement, - a été stocké pendant une période prolongée dans des conditions défavorables ou - a été transporté dans des conditions très rudes.

• Manipulez le produit avec précaution. Des se- cousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l’appareil.

• L’entretien, les modications et les réparations doivent être effectués uniquement par un techni- cien ou un centre de réparation agréé.

• Si vous avez des questions dont la réponse ne gure pas dans ce mode d’emploi, contactez notre service d'assistance technique ou tout autre personnel technique. b) Appareils raccordés

• Respectez également les informations concer- nant la sécurité et le mode d’emploi pour les autres appareils connectés à ce produit. c) Produit Attention !

• Ne pas utiliser la pompe pour manipuler de l’es- sence, des produits pétroliers, des solvants, des diluants ou TOUT autre liquide inammable.

• Ne pas utiliser en présence de vapeurs inam- mables. IMPORTANT !

• Utiliser uniquement avec de l’eau douce ou de l’eau salée.

• NE PAS utiliser avec de l’essence, du gasoil, des liquides dangereux, caustiques, corrosifs ou autres liquides inammables.Câblage IMPORTANT !

• L’alimentation électrique ne doit pas dépasser 12 V/CC. Des tensions plus élevées peuvent endommager la pompe.

• Pour éviter l’électrolyse et la corrosion des connexions laires, les extrémités des ls et les bornes doivent être scellées à l’aide d’un mastic d’étanchéité résistant et situées au-dessus du niveau d’eau, le plus élevé possible.

• Installez toujours un type de fusible recommandé et ayant les spécications adéquates. Le non-respect de cette consigne peut provoquer un dysfonctionnement de la pompe et entraîner des blessures corporelles et/ou un risque d’incendie.

• Débranchez toujours l’alimentation électrique lors de l’installation ou de la maintenance des pièces électriques.

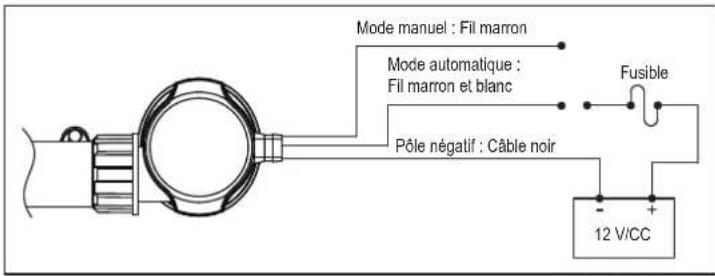

• N’insérez jamais les doigts ou d’autres objets dans l’entrée de la roue. Manual mode: Brown wire Automatic mode: Brown and white wire Negative pole: Black wire Fuse 12 V/DC Mode manuel : Fil marron Mode automatique : Fil marron et blanc Fusible Pôle négatif : Câble noir Fonctionnement a) Mode automatique

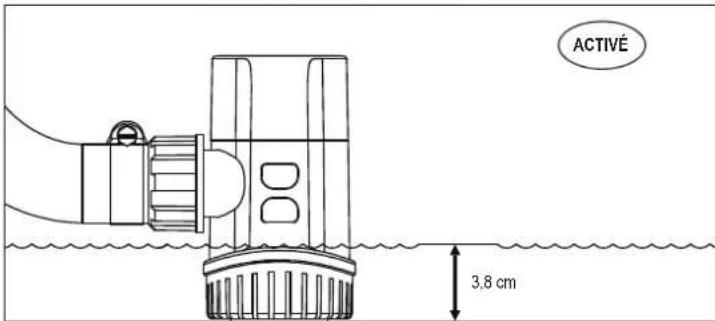

• La pompe démarre lorsque l’eau atteint le niveau de 3,8 cm et s’arrête lorsque le niveau d’eau descend à 2 cm.

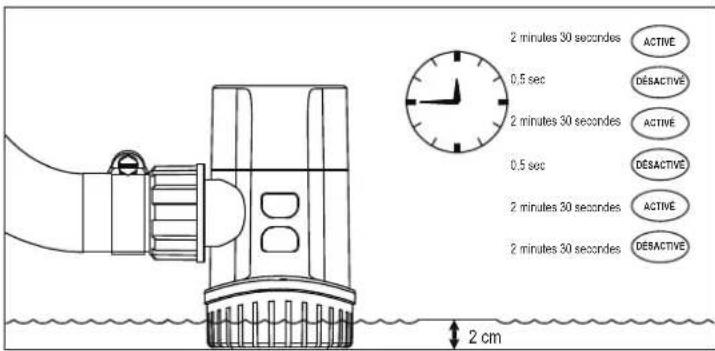

• La pompe se met automatiquement en marche toutes les 2 minutes 30 secondes pendant 0,5 seconde : - Lorsque la pompe détecte de l’eau, elle se met en marche jusqu’à ce que cette eau descende sous la barre des 2 cm. - Si le niveau d’eau dépasse 3,8 cm au milieu d’un intervalle de 2 minutes 30 secondes, la pompe se met automatiquement en marche jusqu’à ce que le niveau d’eau redescende sous la barre des 2 cm.

ACTIVÉ b) Mode manuel Le pompage est déclenché manuellement par un commutateur. Entretien et stockage

• N’utilisez pas de produits de nettoyage abrasifs, d’alcool à friction ou d'autre produit chimique ; ceux-ci risqueraient d’abîmer le boîtier et de causer des dysfonctionnements.

• Inspectez régulièrement le câblage et les connexions électriques.

• Enlevez les débris qui s’accumulent autour du panier du ltre, de la chambre de la pompe et de la roue. Élimination des déchets Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En n de vie, éliminez l’appareil conformément aux dispositions légales en vigueur. Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l’en- vironnement. Caractéristiques techniques Tension/courant d’entrée ................................... 12 V/CC, 3,5 A Fusible ...............................................................6 A Classe de protection .......................................... III Protection contre les inltrations ........................ IPX8 Fonctionnement à sec sans danger .................. oui Protégé contre toute inammation ..................... oui Cycle de service ................................................intermittente Amorçage automatique ..................................... oui Milieu uidique ................................................... eau douce, eau salée Température du uide ........................................ 43 ºC max. Tête de décharge (max). ...................................3 m Profondeur d’immersion (max.) .........................2 m Granulométrie (max.) ......................................... 2,1 mm Fils conducteurs ................................................ longueur : 1 m, ø1,024 mm (18 AWG) Débit .................................................................. 3028 l/h Raccordement de tuyau .................................... Ø19 mm (3/4 po), ø29 mm (1 1/8 po) Température de fonctionnement/stockage ........ 0 à +40 ºC Dimensions (l x h x p) ........................................70 x 110 x 132 mm Poids .................................................................. 345 g Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photo- copie, microlm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression. Copyright 2021 by Conrad Electronic SE. *2386388_v2_1121_02_dh_mh_fr 3,8 cm 12 V/CCOverzicht 1 Motordeksel 11 Schroef M3*8 2 Printplaat 12 Pompbehuizing 3 Beugel printplaat 13 Filter 4 Motor 14 Pijpkoppeling 5 Beschermkap motor 15 Borgmoer 6 Oliekeerring 16 Terugslagklep 7 Waaier 17 Draad 8 Rubberen afdichtingsring 18 3-draads afgedichte verbinding 9 Motordeksel 10 Schroefafdichting Installatie BELANGRIJK!
