TO7159152 - Pompe Toolcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe immergée basse tension 12 V
Marque	Toolcraft
Modèle	TO7159152
Tension d'alimentation	12 V/CC
Courant nominal	4,5 A
Fusible	7,5 A
Classe de protection	III
Indice de protection	IPX8 (submersible)
Débit max.	1893 l/h
Hauteur de refoulement max.	7 m
Profondeur d'immersion max.	2 m
Granulométrie max.	1,3 mm
Longueur du câble	5 m
Raccordement tuyau	20 mm (3/4 po)
Liquides compatibles	Eau douce, eau salée, diesel
Température max. du liquide (eau)	80 °C
Température min. du liquide (eau)	0 °C
Température max. du liquide (diesel)	40 °C
Dimensions (diamètre x longueur)	41 x 179 mm
Poids	540 g
Auto-amorçante	Non (amorçage manuel nécessaire)
Cycle de service	Intermittent
Fonctions principales	Transfert d'eau, lavage, douche, élimination d'eau
Entretien	Sans entretien ; nettoyer avec un chiffon humide
Contenu de l'emballage	Pompe avec clips, mode d'emploi

FOIRE AUX QUESTIONS - TO7159152 Toolcraft

Cette pompe est-elle auto-amorçante ?

Non, la pompe n'est pas auto-amorçante. Avant chaque utilisation, il faut amorcer la pompe en l'immergeant dans le liquide et en l'agitant pour éliminer les poches d'air, ou utiliser une pompe d'amorçage manuelle en configuration en ligne.

Quels liquides puis-je pomper avec cette pompe ?

La pompe est compatible avec l'eau douce, l'eau salée et le diesel. Ne pas utiliser pour des liquides inflammables comme l'essence, le gazole, les solvants ou les diluants.

Quelle est la température maximale de l'eau pompée ?

La température de l'eau ne doit pas dépasser 80 °C et ne doit pas être inférieure à 0 °C. Pour le diesel, la température maximale est de 40 °C.

Puis-je faire fonctionner la pompe à sec ?

Non, la pompe ne doit jamais fonctionner à sec. Assurez-vous qu'elle est toujours immergée ou amorcée avant la mise en marche pour éviter de l'endommager.

Comment brancher les fils d'alimentation à la batterie ?

Respectez la polarité : le clip noir se connecte à la borne négative (-) et le clip rouge à la borne positive (+). Une inversion réduit le débit.

Faut-il un entretien régulier ?

La pompe ne nécessite aucun entretien particulier. Nettoyez-la si nécessaire avec un chiffon humide sans produits abrasifs. Inspectez régulièrement le câble et les connexions.

Quel type de fusible utiliser ?

Un fusible de 7,5 A est recommandé pour protéger le circuit d'alimentation.

Puis-je utiliser la pompe pour de l'eau de mer ?

Oui, la pompe est compatible avec l'eau salée. Veillez à bien la rincer à l'eau douce après usage pour éviter la corrosion.

Comment installer la pompe en configuration en ligne ?

Retirez le panier-filtre, fixez un tuyau à l'entrée, installez la pompe verticalement plus bas que le réservoir, et amorcez-la à l'aide d'une pompe à main ou à pied avant utilisation.

Quels sont les accessoires fournis ?

La pompe est livrée avec des clips de connexion et un mode d'emploi. Le panier-filtre est amovible pour une utilisation en ligne.

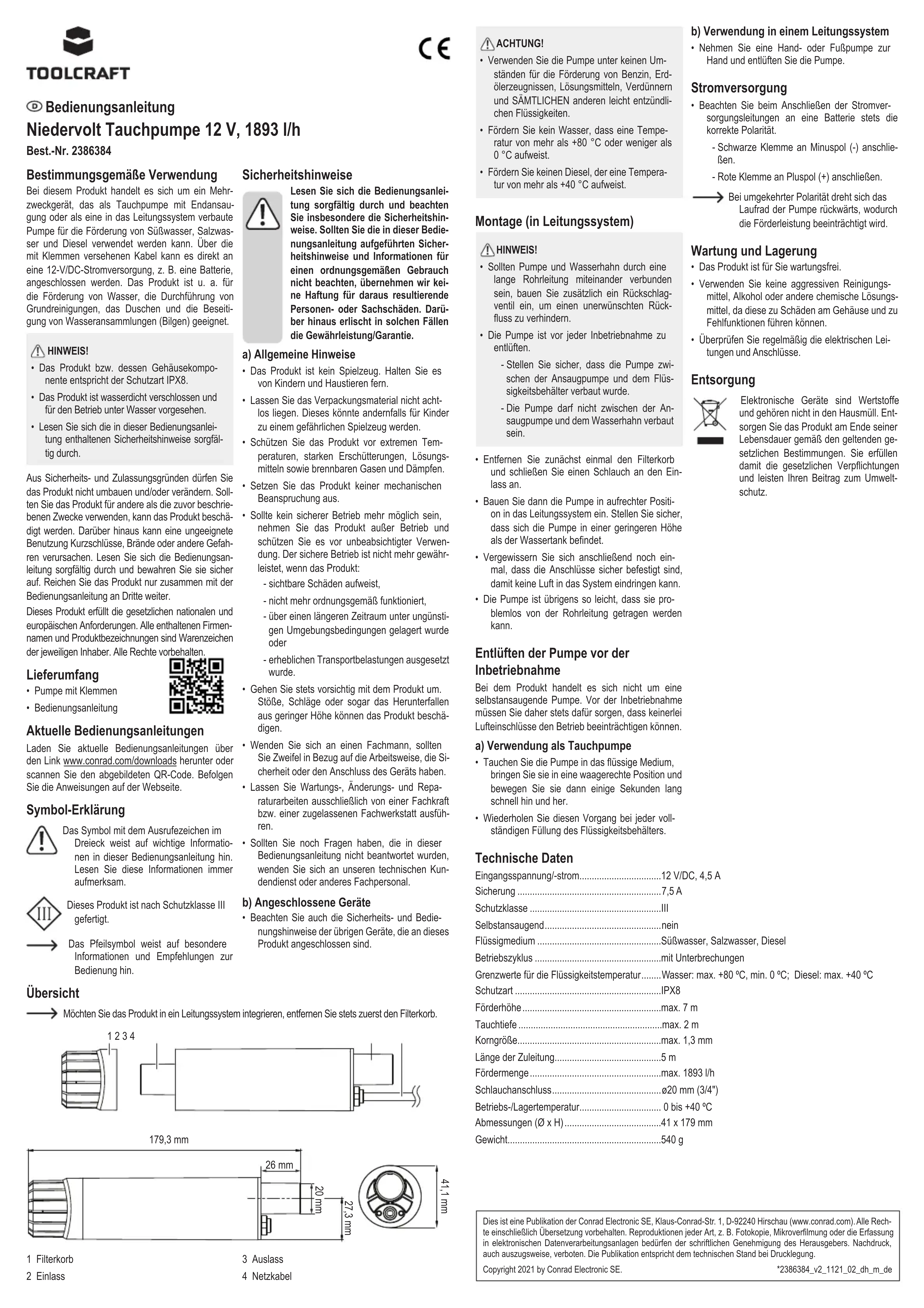

MODE D'EMPLOI TO7159152 Toolcraft

Pompe immergée basse tension 12 v, 1893 l/h

N° de commande 2386384

Utilisation prévue

Le produit est une pompe immergée à aspiration en bout ou en ligne pour l'eau douce, l'eau de mer et le diesel. Il possède des fils avec des clips qui peuvent être connectés directement à une alimentation de 12 V/CC telle qu'une batterie. Les applications comprennent le transfert d'eau, les lavages généraux, les douches et l'élimination des accumulations d'eau.

Remarque

• L'appareil a un indice de protection IPX8. - Le produit est étanche et submersible. - Veuillez lire les instructions de sécurité incluses.

Pour des raisons de sécurité et d'homologation, toute reconstitution et/ou modification de ce produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies et autres dangers. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

Informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :
• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.
• Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.
• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.
• L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.
• Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou tout autre personnel technique.

B) Appareils raccordés

- Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

Contenu d'emballage

• Pompe avec clips
• Mode d'emploi

Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Le produit a été fabriqué selon la classe de protection III.

Le symbole de la flèche indique des informations spécifiques et des conseils spéciaux pour le fonctionnement.

Aperçu

Retirez le panier-filtre lorsque vous utilisez le produit en ligne.

1 2 3 4

179,3 mm

26 mm 20 mm 27,3 mm 41,1 mm

1 Panier-filtre 2 Entrée

3 Sortie 4 Cordon d'alimentation

• N'utilisez pas la pompe pour de l'essence/du gazole, des produits pétroliers, des solvants, des diluants ou TOUT autre liquide hautement inflammable.
• Ne pompez pas de l'eau à une température supérieure à 80 °C, ou inférieure à 0 °C.
• Ne pompez pas de diesel à une température supérieure à 40 °C.

Installation (en ligne)

• Installez un clapet anti-retour pour empêcher le reflux lorsqu'un long tuyau sépare la pompe du robinet.
• Amorcez la pompe avant de l'utiliser.
• La pompe doit être installée entre la pompe d'amorçage et le réservoir de liquide.
• La pompe ne doit pas être installée entre la pompe d'amorçage et le robinet.
• Retirez le panier-filtre pour fixer un tuyau à l'entrée.
• Installez la pompe verticalement. Assurez-vous que la pompe est plus basse que le réservoir d'eau.
• Évitez les fuites d'air en vous assurant que les connexions sont solidement fixées.
• La pompe est suffisamment légère pour être suspendue à la tuyauterie.

Amorcer la pompe avant de l'utiliser

La pompe n'est pas auto-amorçante. Éliminez les poches d'air avant d'activer la pompe.

Aspiration à extrémité

• Insérez la pompe dans le milieu liquide et agitez pendant quelques secondes en position horizontale.
• Répétez cette procédure chaque fois que le réservoir est rempli.

Caractéristiques techniques

Tension/courant d'entrée 12 V/CC, 4,5 A Fusible 7,5 A Classe de protection.... III Amorçage automatique...... non Milieu liquide.... eau douce, eau salée, diesel Rapport cyclique.... intermittent Température du liquide.... eau : 80 °C max., 0 °C min.; diésel : 40 °C max. Indice de protection IPX8 Tête d'éjection 7 m max. Profondeur d'immersion 2 m max. Granulométrie 1,3 mm max. Câble 5 m Débit : 1893 l/h max. Raccordement du tuyau.... 020 mm (3/4 po) Température de fonctionnement/stockage..... 0 à +40 °C Dimensions ( x H) 41 x 179 mm Poids.... 540 g

B) En ligne

- Amorcez la pompe à l'aide d'une pompe à main ou d'une pompe à pied.

Alimentation électrique

Respectez la polarité lorsque vous connectez les fils d'alimentation à une batterie.

• Le clip noir se connecte à la borne (-).
• Le clip rouge se connecte à la borne (+).

Si la polarité est inversée, la roue tourne à l'envers et le taux de décharge sera plus faible.

Entretien et stockage

- Le produit ne nécessite pas d'entretien.

• N'utilisez pas de produits de nettoyage abrasifs, d'alcool à friction ou d'autre produit chimique; ceux-ci risqueraient d'abîmer le boîtier et de causer des dysfonctionnements.
• Inspectez régulièrement le câblage et les raccordements électriques.

Mise au rebut

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur. Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.
