TO7159146 - Pompe Toolcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe immergée basse tension
Marque	Toolcraft
Modèle	TO7159146
Références	2386382 (720 l/h), 2386383 (960 l/h)
Utilisation prévue	Alimentation en eau douce pour caravanes, camping-cars et bateaux
Tension d'entrée	12 V/CC
Courant d'entrée	2 A (2386382) ou 4 A (2386383)
Fusible recommandé	5,4 A (2386382) ou 25-30 A (2386383)
Classe de protection	III
Indice de protection	IPX8 (étanche et submersible)
Débit	720 l/h (2386382) ou 960 l/h (2386383)
Hauteur d'élévation max.	6 m
Profondeur d'immersion max.	2 m
Longueur de câble	1 m
Section de câble	18 AWG (∅1,02 mm)
Cycle de service	30 minutes (intermittent)
Granulométrie max. des particules	10 mm
Raccord de tuyau	12 mm (1/2")
Température de fonctionnement	0 à +40 °C
Dimensions (L x H x P)	48 x 96 x 40 mm (2386382) / 48 x 106 x 40 mm (2386383)
Poids	148 g (2386382) / 170 g (2386383)
Fluide compatible	Eau douce uniquement
Entretien	Aucun entretien nécessaire; nettoyer avec un chiffon doux, sans produits abrasifs
Contenu de l'emballage	Pompe, mode d'emploi

FOIRE AUX QUESTIONS - TO7159146 Toolcraft

Puis-je utiliser cette pompe avec de l'eau salée ?

Non, utilisez uniquement de l'eau douce. L'eau salée endommagerait la pompe.

Quelle est la polarité des fils ?

Le fil marron se connecte au positif (+) et le fil bleu au négatif (-). Une inversion réduit le débit.

Puis-je faire fonctionner la pompe en continu ?

Non, le cycle de service est de 30 minutes maximum, suivi d'une pause pour éviter la surchauffe.

Quelle est la profondeur d'immersion maximale ?

La profondeur d'immersion maximale est de 2 mètres.

Comment raccorder un tuyau à la pompe ?

Utilisez un tuyau d'un diamètre de 12 mm (1/2 pouce). Le raccord se fait directement sur la sortie de la pompe.

Puis-je utiliser la pompe avec un pressostat ?

Oui, la pompe peut être utilisée avec un pressostat, un robinet commutateur ou un interrupteur à bouton-poussoir.

Quel fusible dois-je utiliser ?

Pour le modèle 2386382 (2 A), utilisez un fusible de 5,4 A. Pour le modèle 2386383 (4 A), utilisez un fusible de 25 à 30 A.

La pompe doit-elle toujours être immergée ?

Oui, la pompe est conçue pour fonctionner immergée dans l'eau. Elle ne doit pas être exposée au soleil.

Comment entretenir la pompe ?

La pompe ne nécessite aucun entretien. Nettoyez l'extérieur avec un chiffon doux et évitez les produits chimiques.

Puis-je utiliser la pompe avec une batterie de voiture ?

Oui, vous pouvez la connecter directement à une batterie 12 V en respectant la polarité. Assurez-vous que la batterie peut fournir le courant nécessaire (2 A ou 4 A).

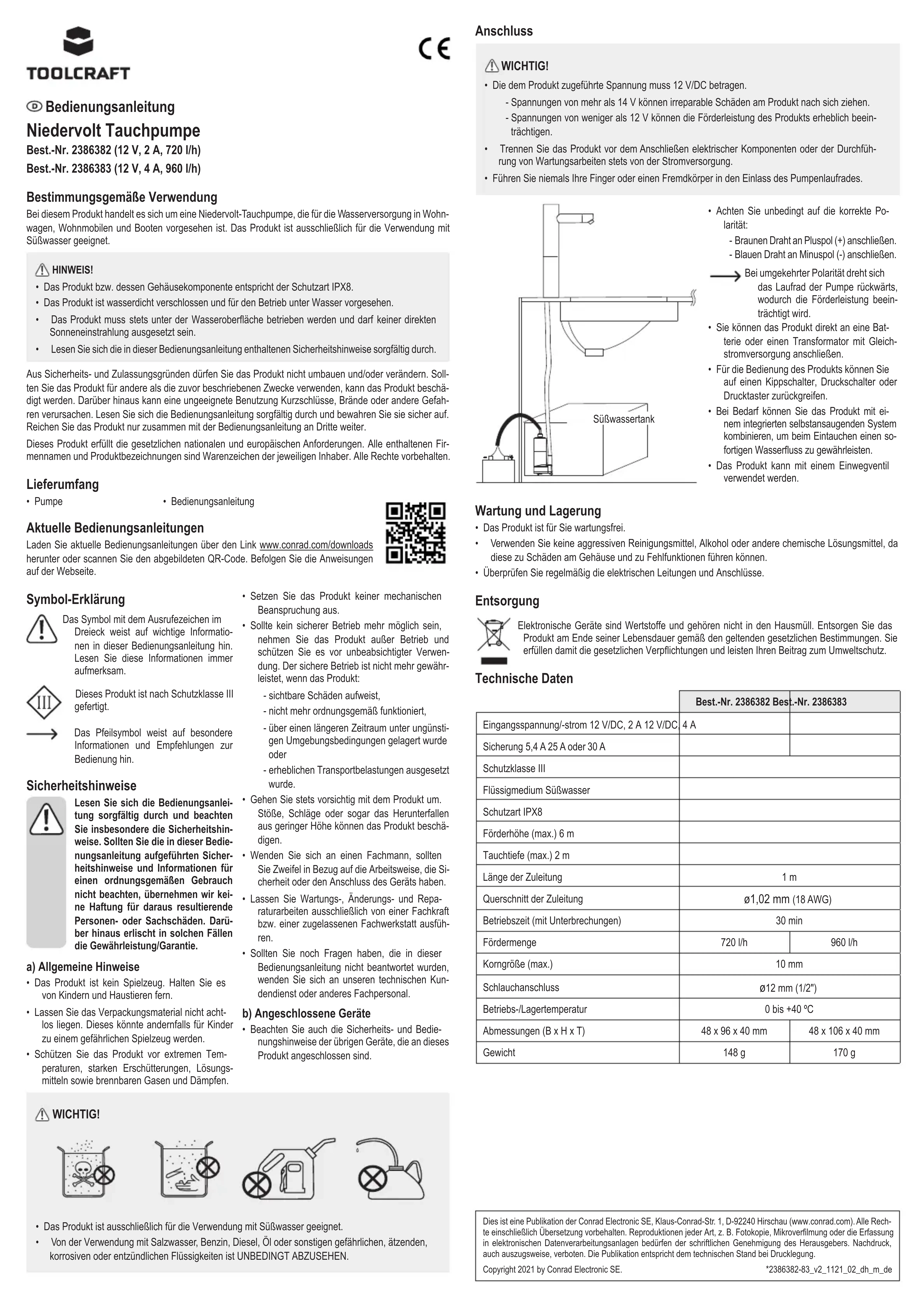

MODE D'EMPLOI TO7159146 Toolcraft

Pompe immergée à basse tension

N° de commande 2386382 (12 V, 2 A, 720 l/h)

N° de commande 2386383 (12 V, 4 A, 960 l/h)

Utilisation prévue

Ce produit est une pompe submersible basse tension et peut être utilisé pour alimenter en eau les caravanes, les camping-cars et les bateaux. Utilisez uniquement avec de l'eau douce.

• L'appareil a un indice de protection IPX8. • Le produit est étanche et submersible. • Le produit doit être immergé dans l'eau et ne doit pas être exposé au soleil. • Veuillez lire les instructions de sécurité incluses.

Pour des raisons de sécurité et d'homologation, toute reconstitution et/ou modification de ce produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies et autres dangers. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

Contenu de l'emballage

- Pompe

- Mode d'emploi

Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Le produit a été fabriqué selon la classe de protection III.

Le symbole de la flèche indique des informations spécifiques et des conseils spéciaux pour le fonctionnement.

Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

Informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :
• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.
• Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.
• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.
• L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.
• Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou tout autre personnel technique.

B) Appareils raccordés

- Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

Important!

• Utilisez uniquement avec de l'eau douce.
• N'utilisez PAS le produit avec de l'eau salée, de l'essence, du diesel, de l'huile, des liquides dangereux, caustiques, corrosifs ou autres liquides inflammables.

Important!

• L'alimentation doit être de 12 V/CC.

• Des tensions supérieures à 14 V endommageront le produit.
• Des tensions inférieures à 12 V réduiront les performances du produit.
• Débranchez toujours l'alimentation électrique lorsque vous installez ou entretenez des pièces électriques.
• N'introduisez jamais les doigts ou d'autres objets dans l'entrée de la roue.

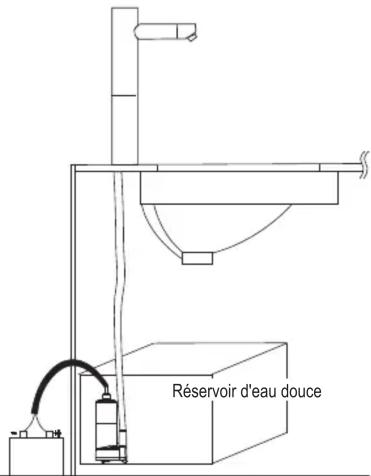

Réservoir d'eau douce

Observez la polarité correcte :

• Le fil marron est connecté à (+).
• Le fil bleu est connecté à (+).

Si la polarité est inversée, la roue tourne à l'envers et le taux de décharge sera plus faible.

• Le produit peut être relié directement à une batterie ou à un transformateur à courant redressé.
• Le produit peut être utilisé avec un robinet commutateur, un système de pressostat ou un interrupteur à bouton-poussoir.
• Le produit peut être utilisé avec un système d'auto-amorçage intégré pour assurer un débit d'eau immédiat lorsque la pompe est immergée dans l'eau.
• Le produit peut être utilisé avec une vanne à sens unique.

Entretien et stockage

• Le produit ne nécessite pas d'entretien.
• N'utilisez pas de produits de nettoyage abrasifs, d'alcool à friction ou d'autre produit chimique; ceux-ci risqueraient d'abîmer le boîtier et de causer des dysfonctionnements.
• Inspectez régulièrement le câblage et les raccordements électriques.

Mise au rebut

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur. Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

	N° de commande 2386382	N° de commande 2386383
Tension/courant d'entrée 12 V/CC, 2 A 12 V/CC, 4 A
Fusible 5,4 A 25 A ou 30 A
Classe de protection III
Milieu liquide Eau douce
Protection contre les infiltrations IPX8
Tête d'éjection (max.) 6 m
Profondeur d'immersion (max.) 2 m
Tête de câble	1 m
Calibre du câble	∅1,02 mm (18 AWG)
Rapport cyclique (intermittent)	30 mins
Débit	720 l/h	960 l/h
Granulométrie (max.)	10 mm
Raccordement de tuyaux	∅1212 mm (1/2 po)
Température de fonctionnement/stockage	0 à +40 °C
Dimensions (l x H x P)	48 x 96 x 40 mm	48 x 106 x 40 mm
Poids	148 g	170 g

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.
