TO7159140 - Pompe Toolcraft - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Pompe Toolcraft TO7159140, type : pompe à eau, puissance : 750 W, débit maximum : 3000 L/h, pression maximale : 4 bar.
Utilisation	Idéale pour le pompage d'eau claire, irrigation de jardins, vidange de bassins et de caves.
Maintenance et réparation	Vérifier régulièrement le filtre d'entrée, nettoyer les impuretés, lubrifier les joints si nécessaire.
Sécurité	Utiliser uniquement dans des conditions sèches, ne pas immerger le moteur, respecter les consignes de sécurité électrique.
Informations générales	Garantie de 2 ans, poids : 5 kg, dimensions : 30 x 20 x 25 cm.

FOIRE AUX QUESTIONS - TO7159140 Toolcraft

Comment installer la pompe Toolcraft TO7159140 ?

Pour installer la pompe, commencez par lire le manuel d'utilisation. Assurez-vous que toutes les pièces sont présentes. Fixez la pompe sur une surface stable et connectez les tuyaux d'entrée et de sortie selon les indications fournies.

Quel type de fluide peut-on utiliser avec la pompe Toolcraft TO7159140 ?

La pompe Toolcraft TO7159140 est conçue pour pomper des liquides non corrosifs. Évitez d'utiliser des liquides contenant des particules solides ou des produits chimiques agressifs.

Comment entretenir la pompe Toolcraft TO7159140 ?

Pour un bon entretien, nettoyez régulièrement le filtre, vérifiez les joints d'étanchéité et lubrifiez les pièces mobiles si nécessaire. Consultez le manuel pour des instructions détaillées sur l'entretien.

Que faire si la pompe ne démarre pas ?

Vérifiez que la pompe est correctement branchée et que l'alimentation électrique fonctionne. Assurez-vous également que le réservoir est plein et que le commutateur d'alimentation est en position 'ON'.

Quels sont les signes d'une fuite sur la pompe ?

Des signes de fuite peuvent inclure des taches d'eau sous la pompe, une diminution de la pression ou un bruit anormal. Si vous remarquez ces signes, éteignez la pompe et vérifiez les connexions et les joints.

La pompe Toolcraft TO7159140 est-elle garantie ?

Oui, la pompe Toolcraft TO7159140 est généralement fournie avec une garantie limitée. Vérifiez les détails de la garantie dans le manuel d'utilisation ou contactez le service client.

Comment régler la pression de la pompe ?

Pour régler la pression, utilisez le régulateur de pression intégré. Consultez le manuel pour des instructions précises sur comment ajuster la pression selon vos besoins.

Où puis-je trouver des pièces de rechange pour la pompe ?

Des pièces de rechange peuvent être achetées auprès du revendeur où vous avez acheté la pompe ou directement sur le site web de Toolcraft.

MODE D'EMPLOI TO7159140 Toolcraft

Le produit est une pompe de cale submersible protégée contre l'allumage, même s'il fonctionne à sec. Il est résistant à la corrosion et dispose d'un panier-filtre amovible pour l'entretien. Le produit doit être utilisé uniquement avec de l'eau douce ou de l'eau salée.

Remarque

• Cet appareil a un indice de protection IPX8 et convient à une installation en extérieur. • Le produit est étanche et submersible.
• Veuillez lire les instructions de sécurité incluses.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation peut entraîner des risques tels que les courts-circuits, les incendies et autres dangers. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

Contenu de l'emballage

- Pompe • Mode d'emploi

Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Le produit a été fabriqué selon la classe de protection III.

Le symbole de la flèche indique des informations spécifiques et des conseils spéciaux pour le fonctionnement.

Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

Informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :
• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.
• Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.
• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.
• L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.
• Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou tout autre personnel technique.

B) Appareils raccordés

- Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

Important!

• Utiliser uniquement avec de l'eau douce ou de l'eau salée.
• NE PAS utiliser avec l'essence, le diesel, l'huile, les liquides dangereux, caustiques, corrosifs ou autres liquides inflammables.

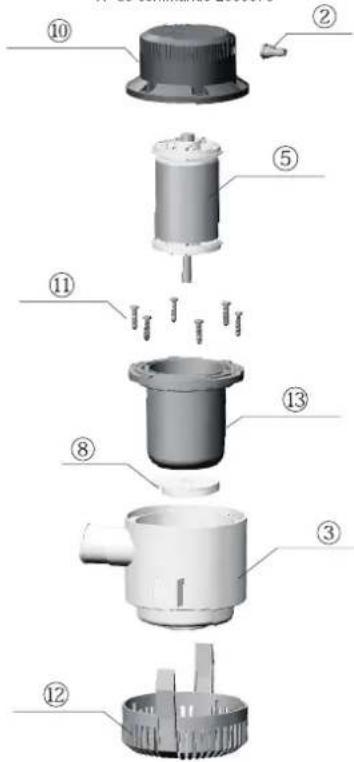

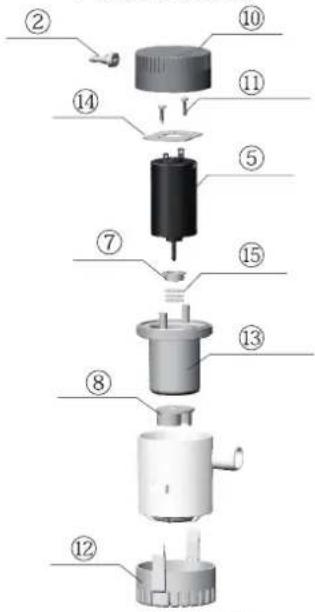

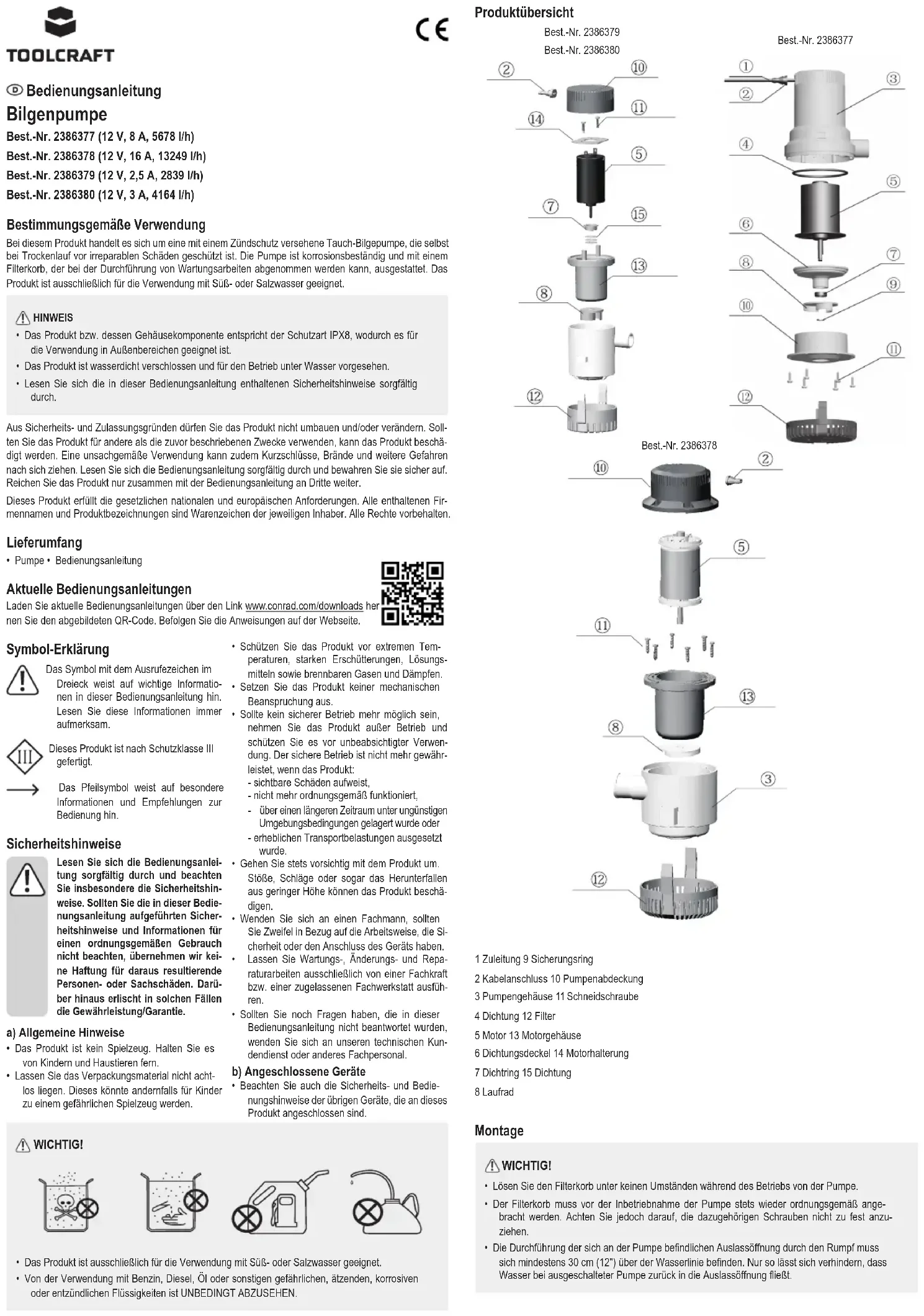

Aperçu

N° de commande 2386379 N° de commande 2386380

N° de commande 2386377

N° de commande 2386378

1 Câble 9 Anneau élastique

2 Câble en boucle 10 Couvercle de pompe

3 Carter de pompe 11 Vis taraudeuse

4 Attache 12 Filtre

5 Moteur 13 Capot du moteur

6 Couvercle de joint 14 Support moteur

7 Bague d'étanchéité d'huile 15 Joint

8 Roue

Important!

• Ne déconnectez jamais le panier filtre lorsque la pompe est en marche.
• Le panier filtre doit être correctement fixé avant de faire fonctionner la pompe. Ne serrez pas excessivement les vis.
• Le connecteur du passe-coque doit se trouver à au moins 30 cm (12 po) au-dessus de la ligne d'eau pour éviter que l'eau ne retourne dans la sortie de la pompe lorsqu'elle est éteinte.

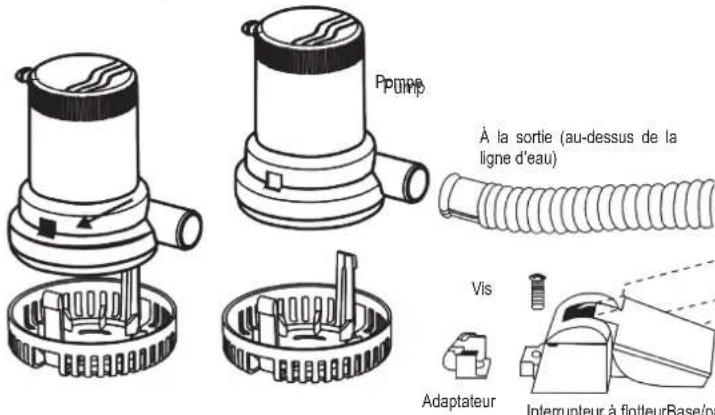

Les images servent uniquement de référence. Certaines pièces sont des pièces additionnelles vendues séparément.

Pump À la sortie (au-dessus de la ligne d'eau) Vis Adaptateur Interrupteur à flotteurBase/pa

1. Appuyez sur le bouton de déverrouillage pour retirer le filtre.
2. Identifiez le meilleur emplacement.

- Assurez-vous que dans cette position, le corps de la pompe peut être retiré pour le nettoyage.

- Lorsque vous installez une pompe, assurez-vous qu'elle soit placée dans un endroit où l'eau est la plus profonde lorsqu'un bateau s'arrête.

1. Fixez le panier filtre.

- Fixation au bloc de bois : utilisez des vis autotaraudeuses en acier inoxydable de qualité marine.

- Fixation au métal ou à la fibre de verre : installez d'abord un morceau de bois, puis fixez-le au bois.

1. Raccordez un tuyau à la buse de sortie et fixez-le à l'aide d'un collier en acier inoxydable de qualité marine.

- Utilisez le tuyau approprié. L'utilisation d'un tuyau de diamètre inférieur n'endommagera pas la pompe, mais limitera le débit.

- Il est recommandé d'utiliser un tuyau anti pliage.

Important!

• L'alimentation électrique ne doit pas dépasser 12 V/CC. Des tensions plus élevées peuvent endommager la pompe.
• Pour éviter l'électrolyse et la corrosion des connexions filaires, les extrémités des fils et les bornes doivent être scellées à l'aide d'un mastic d'étanchéité résistant et situées au-dessus du niveau d'eau, le plus élevé possible.
• Installez toujours un type de fusible recommandé et ayant les spécifications adéquates. Le non-respect de cette consigne peut provoquer un dysfonctionnement de la pompe et entraîner des blessures corporelles et/ou un risque d'incendie.
• Débranchez toujours l'alimentation électrique lors de l'installation ou de la maintenance des pièces électriques.
• Utilisez un câble de ø 1,29 mm (16 AWG). Lorsque l'installation est à plus de 50 cm (20 po) de la source de batterie, la taille du câble doit être augmentée de 14 jauges. Les jauges inférieures à 14 peuvent provoquer une surchauffe et réduire les performances des pompes. • N'insérez jamais les doigts ou d'autres objets dans l'entrée de la roue.

a) Fonctionnement manuel

B) fonctionnement automatique

Il est recommandé d'utiliser un commutateur de panneau doté d'une fonction de « sécurité intégrée ». Elle remet automatiquement l'interrupteur en position OFF. Cela évite de laisser la pompe en marche.

Dépannage

Problème Causes possibles Solution
Débit réduit	Filtre bouché Retirez les débris autour du filtre et de la turbine.
	Conduite de refoulement bouchée	Rincez le tuyau.
	Faible tension de batterie.	Vérifiez la batterie et rechargez si besoin.
	Tuyau de refoulement plié	Utilisez un tuyau non flexible faites disparaître les pliures.
	Polarité incorrecte	Le câble marron de la pompe droit être connecté au pôle positif (+).
La pompe ne pompe pas d'eau	Câblage	Vérifiez le câblage et les branchements.
	Fusible fondu	Vérifiez que le fusible, assurez-vous d'avoir choisi le type de fusible approprié et que les turbines ne sont pas bloquées par des débris.
	Défaillance de l'interrupteur à flotteur (interrupteur à flotteur vendu séparément)	• Soulevez l'interrupteur à flotteur. Si l'interrupteur fonctionne correctement, la pompe se met en marche.• Si la pompe ne s'active pas, mettez-là en marche manuellement. Si est démarrage manuel est requis, cela signifie que l'interrupteur est défaillant.
Impossible de mettre la pompe en arrêt	Présence d'un objet sous le flotteur	Vérifiez si des débris ne maintiennent pas l'interrupteur vers le haut.
	Flotteur bloqué	Inspectez-le à la recherche de débris ou d'accumulation de substances gluantes. Au besoin, trempez l'interrupteur dans un nettoyant marin pendant 10 minutes.
	Interrupteur installé trop bas	Si la pompe aspire de l'air et que le commutateur n'a pas atteint la position OFF, il faudra peut-être le réinstaller un peu plus au-dessus de la base de la pompe.
Câbles en surchauffe/isolant fondu	• Turbine bloquée• Fusible incorrect	• Vérifiez la turbine.• Remplacez le fusible par un fusible ayant la taille approprié.• Remplacez les câbles et/ou l'interrupteur.endommagés.
Fusible qui saute constamment	Taille du fusible ou turbine bloquée	Vérifiez que le fusible est du bon calibre et que la turbine n'est pas bloquée.

Important!

• Ne déconnectez jamais le panier filtre lorsque la pompe est en marche.
• N'utilisez pas de produits de nettoyage abrasifs, d'alcool à friction ou d'autre produit chimique; ceux-ci risqueraient d'abîmer le boîtier et de causer des dysfonctionnements.

- Inspectez régulièrement le câblage et les connexions électriques.

- Retirez les débris qui se sont accumulés autour du panier-filtre, de la chambre de pompage et de la turbine.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur. Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

	N° de commande2386377	N° de commande2386378	N° de commande2386379	N° de commande2386380
Tension/courant d'entrée	12 V/CC, 8 A	12 V/CC, 16 A	12 V/CC, 2,5 A	12 V/CC, 3 A
Fusible	12 A	25 A	5 A	5 A
Classe de protection	III
Protégé contre toute inflammation	oui
Cycle de service	intermittente
Milieu fluidique	Eau douce, eau salée
Protection contre les infiltrations	IPX8
Tête de refoulement (max.)	5 m	8 m	3 m	4 m
Profondeur d'immersion (max.)	2 m
Fil conducteur	1 m
Débit	5 678 l/h	13 249 l/h	2 839 l/h	4 164 l/h
Granulométrie (max.)	4 mm	3,5 mm	2 mm	2 m
Raccord de tuyau (ø intérieur)	29 mm(1 1/8 po)	40 mm(1 1/2 po)	19 mm (3/4 po)	29 mm(1 1/8 po)
Température de fonctionnement/stockage	0 à +40 °C
Dimensions (l x h x p)	129 x 152 x 108 mm	158 x 182 x 140 mm	91 x 108 x 70 mm	101 x 108 x 70 mm
Poids	1 140 g	2 098 g	340 g	340 g

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La reimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.
