1561112 - Programmateur d'arrosage Toolcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Arroseur de surfaces carrées
Marque	Toolcraft
Modèle	1561112
Surface d'arrosage maximale	418 m²
Angle d'inclinaison	20 - 120°
Pression hydraulique maximale	6,89 bar (100 psi)
Conditions de fonctionnement et stockage	0 à +60 °C, 10 – 100 % HR
Raccord de tuyau	Compatible tuyau d'arrosage standard
Buses principales	2 buses principales
Buses latérales	2 buses latérales réglables
Réglage de l'oscillation	Limite d'inclinaison du tube oscillant
Interrupteur buses latérales	Oui, avec marquage OFF/ON
Aiguille de nettoyage	Intégrée dans le capuchon d'extrémité
Fonctionnement	Hydraulique (alimentation en eau)
Utilisation prévue	Arrosage de surfaces rectangulaires dans les jardins
Consignes de sécurité	Garder hors de portée des enfants, ne pas exposer au gel, ne pas modifier
Nettoyage intérieur	Retirer le capuchon d'extrémité, rincer à l'eau claire, utiliser l'aiguille
Stockage hivernal	Retirer du tuyau, sécher, stocker dans un local sec à l'abri du gel
Contenu de l'emballage	Arroseur, mode d'emploi
Matériau du boîtier	Plastique et métal
Pays d'origine	Non spécifié (probablement Chine)

FOIRE AUX QUESTIONS - 1561112 Toolcraft

Comment régler la portée d'arrosage ?

La portée dépend de la pression de l'eau. Vous pouvez également ajuster l'inclinaison du tube oscillant à l'aide du réglage (3) pour modifier la zone couverte.

Comment nettoyer les buses obstruées ?

Retirez le capuchon d'extrémité (6), utilisez l'aiguille de nettoyage intégrée pour déboucher les buses, puis rincez à l'eau claire.

Puis-je utiliser cet arroseur avec une eau non potable ?

Oui, l'appareil est conçu pour l'arrosage de jardin. Cependant, évitez les eaux très calcaires ou chargées de débris qui pourraient obstruer les buses.

Que faire si l'arroseur ne tourne plus ?

Vérifiez que l'interrupteur des buses latérales (7) est en position ON. Assurez-vous que l'oscillation n'est pas bloquée et que la pression d'eau est suffisante. Nettoyez le filtre dans la pièce intermédiaire (4).

Comment installer l'arroseur ?

Tournez le raccord de tuyau (5) dans la pièce intermédiaire (4) dans le sens des aiguilles d'une montre, puis branchez-le à un tuyau d'arrosage. Placez l'arroseur au milieu de la surface à arroser.

Quelle est la pression d'eau recommandée ?

La pression hydraulique maximale est de 6,89 bars (100 psi). Une pression inférieure est suffisante pour un fonctionnement correct.

L'arroseur peut-il être utilisé sur une surface carrée ?

Oui, il est conçu pour surfaces rectangulaires et carrées. Le réglage de l'oscillation permet d'adapter la forme de la zone arrosée.

Comment stocker l'arroseur en hiver ?

Retirez-le du tuyau, séchez-le et rangez-le dans un local sec à l'abri du gel. Ne laissez jamais d'eau à l'intérieur pour éviter les dégâts.

Puis-je réparer l'arroseur moi-même ?

Les réparations simples comme le nettoyage des buses ou le remplacement du capuchon d'extrémité sont possibles. Pour des réparations complexes, consultez un spécialiste.

L'arroseur est-il garanti ?

La garantie est annulée en cas de non-respect des consignes de sécurité. Veuillez consulter les conditions générales de vente ou contacter le service après-vente.

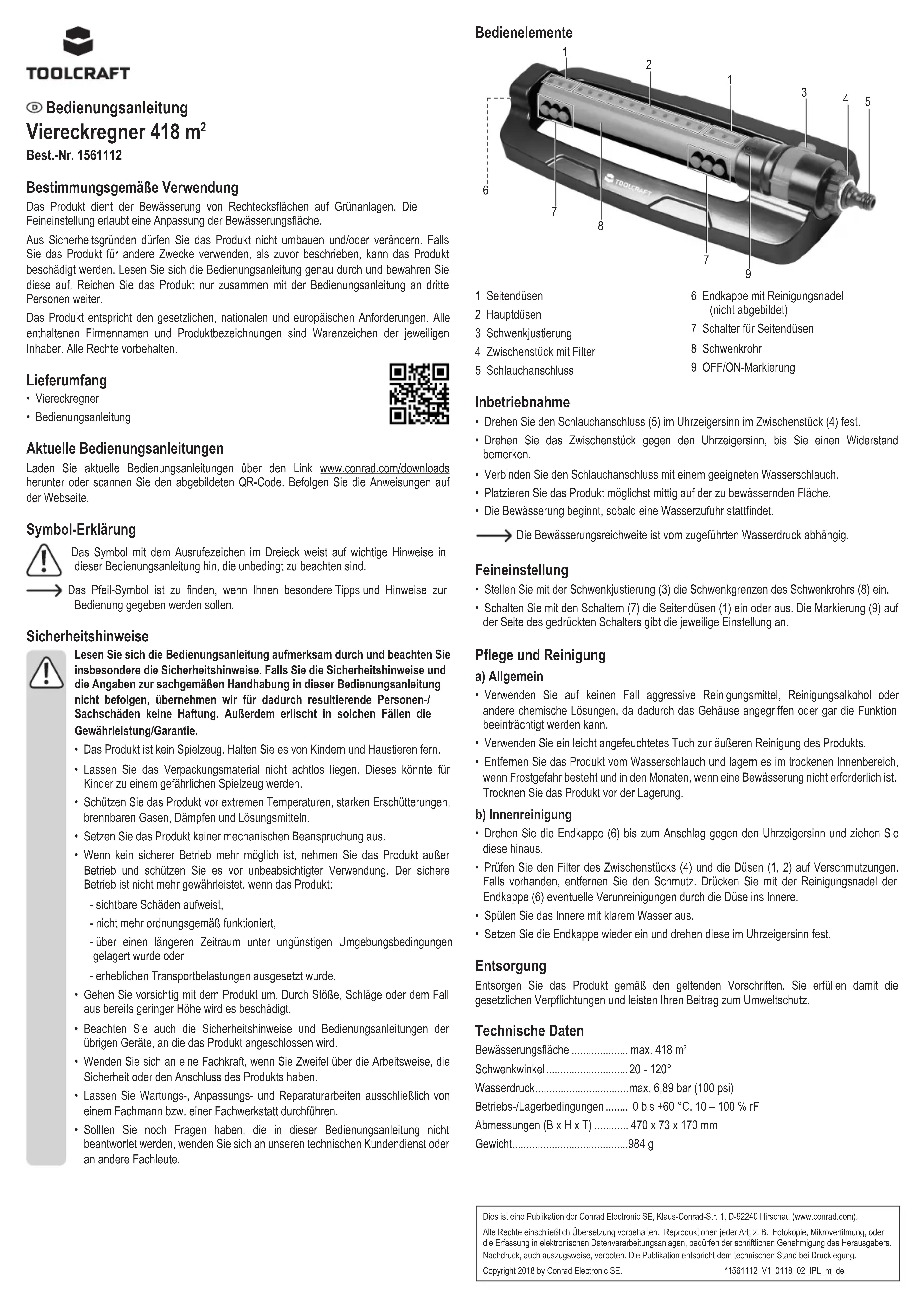

MODE D'EMPLOI 1561112 Toolcraft

Arroseur de surfaces carrées 418 m²

N° de commande 1561112

Utilisation prévue

Le produit sert à l'arrosage de surfaces rectangulaires dans des jardins. Le réglage précis permet une adaptation à la surface d'arrosage.

Pour des raisons de sécurité, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, vous risquez de l'endommager. Lisez attentivement le mode d'emploi et conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

Contenu

• Arroseur de surfaces carrées Mode d'emploi

Mode d'emploi actualisé

Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions du site Web.

Explication des symboles

Le symbole du point d'exclamation dans un triangle a pour but d'attirer votre attention sur des consignes importantes du mode d'emploi qui doivent impérativement être respectées.

Le symbole de la flèche précède les conseils et remarques spécifiques à l'utilisation.

Consignes de sécurité

Lisez attentivement le mode d'emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non-respect des consignes de sécurité et des instructions d'utilisation du présent mode d'emploi. En outre, la garantie est annulée dans de tels cas.

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.
• Protégez le produit contre les températures extrêmes, des chocs intenses, des gaz, vapeurs et solvants inflammables.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protége
• présente des traces de dommages visibles,
• ne fonctionne plus comme il devrait,
• a été rangé dans des conditions inadéquates sur une longue durée, ou
• a été transporté dans des conditions très rudes.
• Maniez le produit avec précaution. Les chocs, les coups et les chutes, même d'une faible hauteur, suffisent pour endommager l'appareil.
• Respectez également les consignes de sécurité et les modes d'emploi des autres appareils connectés à cet appareil.
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le branchement de l'appareil.
• Toute manipulation d'entretien, d'ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

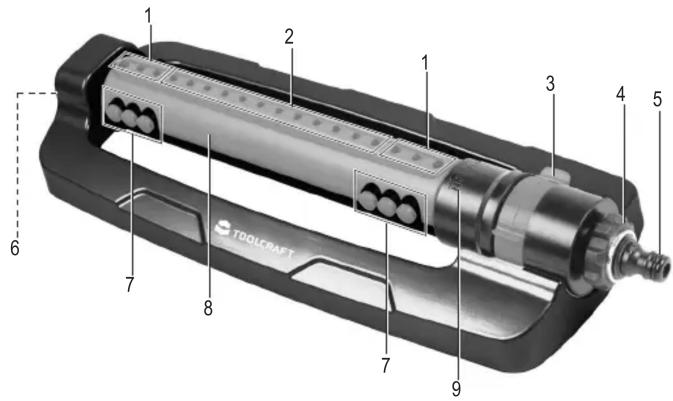

Éléments de fonctionnement

1 Buses latérales 2 Buses principales 3 Réglage de l'oscillation 4 Pièce intermédiaire avec contrôle 5 Raccord de tuyau

6 Capuchon d'extrémité avec aiguille de nettoyage (non illustré) 7 Interrupteur pour buses latérales 8 Tube oscillator 9 Marquage OFF/ON

Mise en service

• Tournez le raccord de tuyau (5) dans la pièce intermédiaire (4) dans le sens des aiguilles d'une montre.
• Tournez la pièce intermédiaire dans le sens inverse des aiguilles d'une montre, jusqu'à ce que vous remarquiez une résistance.
• Branchez le raccord de tuyau à un tuyau d'arrosage compatible.
• Placez le produit si possible au milieu de la surface à arroser. L'arrosage commence depuis qu'il y a une arrivée d'eau.

La portée de l'arrosage est en fonction du réglage de la pression de l'eau.

Réglage précis

• Réglez à l'aide du réglage de l'oscillation (3) la limite d'inclinaison du tube oscillant (8).
• Allumez ou éteignez les buses latérales (1) à l'aide des interrupteurs (7). Le marquage (9) sur le côté de l'interrupteur enfoncé indique chaque réglage.

Entretien et nettoyage

• N'utilisez en aucun cas des produits de nettoyage abrasifs, de l'alcool ou d'autres produits chimiques pour le nettoyage : cela risquerait d'endommager le boîtier voire même de provoquer des dysfonctionnements.
• Pour nettoyer le produit extérieurement, utilisez un chiffon légèrement humidifié.
• Retirez le produit du tuyau d'eau et rangez-le dans des locaux secs à l'intérieur, s'il y a un risque de gel et durant les mois où vous n'avez pas besoin d'arrosage. Séchez le produit avant de le stocker.

B) nettoyage intérieur

• Tournez le capuchon d'extrémité (6) dans le sens inverse des aiguilles d'une montre jusqu'à la butée et retirez-le.
• Vérifiez le filtrage de la pièce intermédiaire (4) et les buses (1, 2) si elles sont sales. Le cas échéant, retirez la saleté. Appuyez avec l'aiguille de nettoyage sur le capuchon d'extrémité (6) lors de l'apparition d'impuretés eventuelles afin qu'elles passent au travers de la buse à l'intérieur. Rincez l'intérieur à l'eau claire.
• Replacez le capuchon d'extrémité et tournez-le dans le sens des aiguilles d'une montre.

Élimination des déchets

Recyclez le produit conformément aux réglementations en vigueur! Vous serez ainsi en conformité avec vos obligations légales et contribuerez à la protection de l'environnement.

Données techniques

Surface d'arrosage 418 m² maxi

Angle d'inclinaison. 20 - 120°

Pression hydraulique. 6,89 bars (100 psi) maxi

Conditions de fonctionnement/stockage...... de 0 à +60 °C, 10 – 100 % HR

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris ceux de traduction. La reproduction par n'importe quelle méthode, p. ex. photocopies, microfilms, ou la capture dans des systèmes de traitement électronique des données, exige l'approbation écrite préalable de l'éditeur. La réimpression, même partielle, est interdite. Cette publication correspond au niveau technique du moment de la mise sous presse.
