MODE D'EMPLOI TO7563600 Toolcraft

N° de commande 2521200

1 Utilisation prévue

Ce produit est un outil de dessoudage à piston utilisé pour aspirer la soudure fondue.

L'appareil se connecte directement à une prise secteur et dispose d'un câble d'alimentation mis à la terre pour plus de sécurité pendant l'utilisation.

Le produit est destiné uniquement à une utilisation à l'intérieur. Ne l'utilise pas à l'extérieur.

Dans tous les cas, le contact avec l'humidité doit être évité.

Toute utilisation à des fins autres que celles décrites pourrait endommager le produit.

Une mauvaise utilisation peut entraîner des risques tels que des courts-circuits, des incendies, des chocs électriques, etc.

Ce produit est conforme aux exigences nationales et européennes en vigueur.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite.

Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

2 Contenu de l'emballage

Produit

Socle

3 pannes (01, 01, 5, 02 mm)

Mode d'emploi

Broche de nettoyage

3 Dernières informations sur le produit

Téléchargez les dernières informations relatives au produit sur le site www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

4 Description des symboles

Les symboles suivants figurent sur le produit/appareil ou sont utilisés dans le texte :

Le symbole met en garde contre les dangers pouvant entrainer des blessures corporelles.

Le symbole attire l'attention sur la présence d'une tension dangereuse pouvant entrainer des blessures par choc électrique.

5 Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous ne saurons être tenus pour responsables des blessures corporelles ou des dommages matériels résultant du non-respect des mises en garde et des indications relatives à une utilisation correcte figurant dans ce mode d'emploi. De tels cas entraînent l'annulation de la garantie.

5.1 Lisez d'abord!

• Cet appareil peut être utilisé par des enfants âgés de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales limitées ou ayant un manque d'expérience et de connaissances, à moins qu'ils soient surveillés ou aient reçu des instructions concernant l'utilisation en toute sécurité de l'appareil et ont compris les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien réalisables par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
• AVERTISSEMENT : cet outil doit être placé sur le support lorsqu'il n'est pas utilisé. ■ ATTENTION - L'outil peut surchauffer! Risque de brûlures!

5.2 Généralités

Le produit n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques. Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet. Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou un autre technicien spécialisé. Toute manipulation d'entretien, d'ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

5.3 Manipulation

Manipuez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

5.4 Conditions environnementales de fonctionnement

N'exposez pas le produit à des contraintes mécaniques. Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz inflammables, de vapeurs et de solvants. Protegez le produit de l'humidité et des moisissures. Protégez le produit de la lumière directe du soleil. N'allumez pas l'appareil après son passage d'un environnement froid à un environnement chaud. Cela peut causer la formation de condensation, qui peut détruire le produit. Laissez le produit atteindre la température ambiante avant de l'utiliser.

5.5 Fonctionnement

En cas de doute sur l'utilisation, les mesures de sécurité ou le branchement de ce produit, consultez un expert. Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. N'essayez PAS de réparer le produit vous-même. Un fonctionnement s'il ne peut plus être garantie si le produit:

est visiblement endommagé, ne fonctionne plus correctement, - a été stocké pendant une période prolongée dans des conditions défavorables ou - a été transporté dans des conditions très rudes.

5.6 Câble d'alimentation électrique

Ne modifies pas et ne répètes pas les composantes de l'alimentation secteur, notamment les prises secteur, les câbles secteur et les alimentations. N'utilise pas d'accessoires endommagés. Risque d'électrocution mortelle!

La prise secteur doit être située près de l'appareil et facilement accessible. N'effectuez jamais des opérations de branchement/débranchement avec les mains mouillées. Ne tirez jamais sur le cordon pour débrancher la fiche de la prise de courant. Enlevez la fiche de la prise de courant en la tenant bien par les prises de préhension. Débranchez la fiche secteur de la prise de courant si vous n'utilisez pas le produit sur une longue période. Pour des raisons de sécurité, débranchez la fiche secteur de la prise électrique lors d'orages. Assurez-vous que le câble d'alimentation électrique ne soit pas coincé, piét, endommagé par des bords tranchants ou soumis à des contraintes mécaniques. Évitez les changements thermiques excessifs dus à la chaleur ou au froid extrêmes du câble d'alimentation électrique. - Ne modifiez jamais le câble d'alimentation électrique. Autrement le câble d'alimentation électrique peut être endommagé. Un câble d'alimentation électrique endommagé peut causer une électrocution mortelle. Ne touchez pas au câble d'alimentation électrique s'il est endommagé.

-D'abord, coupez l'alimentation de la prise secteur (par exemple, par l'intermédiaire du disjoncteur qui l'alimente), puis débranchez avec précaution la fiche de la prise de courant.

• Il est interdit d'utiliser le produit si le câble d'alimentation électrique est endommagé.

Un cordon d'alimentation endommagé doit être remplacé par le fabricant, un atelier autorisé par le fabricant ou une personne tout autant qualifiée, afin d'éviter tout danger. Assurez-vous que les câbles ne sont pas pinçons, ni piétés, ni endommagés par des bords tranchants. Placez toujours les câbles de sorte que personne ne puisse trébucher ou se coincer dessus. Ceci présente un risque de blessures.

5.7 Sécurité sur l'aire de travail

Un éclairage suffisant est nécessaire. Veillez à une bonne ventilation pendant le travail. Les vapeurs de soudure et de flux peuvent être nocives pour la santé. Lavez-vous soigneusement les mains après avoir effectué une opération de soudure. Cela s'applique en particulier avec une soudure au plomb. - Ne mettez pas d'alliages à dessouder dans votre bouche. Ne mangez pas et ne buvez pas pendant les travaux de dessoudage. Portez des vêtements et des lunettes de protection pendant le travail. La soudure liquide/les éclaboussures de soudure peut causer de graves brûlures ou des lésions oculaires.

6 Aperçu du produit

1 Conseil 2 Canon 3 Chambre de récapituration 4 Bouton de déverrouillage 5 Fente de rangement de la tige de nettoyage 6 Piston 7 Poignée de préhension 8 Câble d'alimentation électrique 9 Socle

Important:

Ne surchauffez pas la carte de circuit imprimé et / ou tout composant sensible à la chaleur. Ce produit n'est pas protégé contre les décharges électrostatiques. Ne laissez pas le produit sans surveillance pendant son utilisation ou son refroidissement.

Conditions préalables:

Le canon (3) est inséré avec le boulon de déverrouillage (4) tourné vers l'extérieur.

Un embout (1) de taille appropriée a été visser.

1. Branchez le cordon (8) d'alimentation sur une prise de courant.
2. Placez l'outil sur le support (9), et attendez 5 minutes pour que l'embout atteigne la température de travail.
3. Tournez la carte de circuit imprimé de façon à ce que les fils des bornes soient orientés vers le haut, puis fixez-la sur une surface de travail appropriée.
4. Poussez le piston (6) à fond jusqu'à ce qu'il s'enclenche.
5. Faites fondre la soudure autour du raccordement, puis appuyez sur le bouton de déverrouillage (4) pour l'aspirer.

Répétez les étapes 5 à 8 si nécessaire. → Répétez cette étape avec tous les points de soudure jusqu'à ce que le composant puisse être retiré.

1. Nettoyez la panne à souder à l'aide du fil de laiton de nettoyage prévu à cet effet.
2. Débranchez l'appareil de l'alimentation électrique et laissez-le refroidir sur son support avant de le ranger.

Important:

• N'utilisez pas de produits de nettoyage agressifs, d'alcool à friction ou d'autres solutions chimiques. Ils endommagent le boîtier et peuvent provoquer un dysfonctionnement du produit.
• Ne plongez pas le produit dans l'eau.

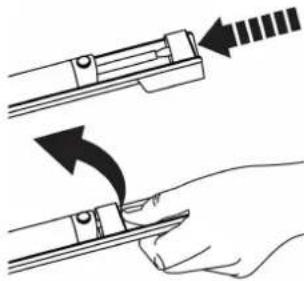

8.1 Vider la chambre de collecte

Le piston est chargé par ressort, retirez-le avec précaution.

Conditions préalables:

Le produit est débranché de l'alimentation électrique. Tous les éléments chauffés ont complètement refroidi. 1. Comprimez le piston (6) jusqu'au bout et séparez la chambre de collecte (3) de la poignée (7). 2. Videz la chambre de collecte. 3. Inversez les étapes ci-dessus pour fixer à nouveau la chambre de collecte à la poignée.

8.2 Broche de nettoyage

La soudure en fusion peut refroidir rapidement à l'intérieur du cylindre métallique et provoquer une obstruction.

Conditions préalables:

Tous les éléments chauffés ont complètement refroidi. 1. Après chaque utilisation, débranchez l'outil, tenez-le avec la pointe vers le haut, puis insérez la broche de nettoyage dans la pointe et faites sortir les résidus de soudure collés. 2. Faites glisser la broche de nettoyage dans la fente de rangement de la broche de nettoyage (5)

8.3 Embout de dessoudage

Nettoyez la panne avec un fil de laiton de nettoyage de panne de soudure après chaque utilisation.

9 Élimination des déchets

Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.

Tout détenteur d'appareil usagé est tenu de le remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.

Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet):

à nos filiales Conrad, dans les centres de collecte créés par Conrad, dans les points de collecte des organismes de droit public chargés de l'élimination des déchets, ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)

L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usage à mesure au rebut.

Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.

10 Caractéristiques techniques

Tension d'entrée 230 VCA 50 Hz

Consommation électrique 30 W

Protégé contre les décharges électrostatiques

tiques.. non

Température de chauffage 440 °C max.

Temps de chauffe... env. 5 mins à 350 °C

Conditions de fonctionnement / stop

ckage. 0a+40C,40a90%HR (sans condensation)

Dimensions (L x l x h) 273 x 42 x 34 mm

Poids. 280g
