Type de produit	Multimètre numérique
Marque	Megger
Modèle	AVO410
Catégorie de sécurité	CAT IV 600 V, CAT III 1000 V
Affichage	LCD 6000 points, 1,5 mise à jour/s
Dimensions (sans étui)	76 mm x 158 mm x 38 mm
Dimensions (avec étui)	82 mm x 164 mm x 44 mm
Poids	522 g
Alimentation	Batterie 9V (NEDA 1604, IEC6F22, JIS006P)
Autonomie de la batterie	300 heures (alkaline)
Extinction automatique	Oui, après 10 minutes d'inactivité
Fonctions de mesure	Tension AC/DC, courant AC/DC, résistance, capacité, fréquence, test diode/continuité
Type de mesure AC	Valeur efficace vraie (TRMS)
Impédance d'entrée (tension)	110 MΩ // < 100 pF
Protection contre les surcharges	Entrée A: fusible 10A 500V; Entrée μA: 600Veff; Entrée V/Ω: 1000Vcc/750Vca
Test de continuité	Seuil < 500 Ω, signal sonore
Gammes de mesure	Voir manuel pour détails (600 mV à 1000 V, 600 μA à 10 A, 600 Ω à 60 MΩ, etc.)
Entretien	Nettoyer avec un chiffon humide et un détergent doux; ne pas immerger
Remplacement de la batterie	Oui, par l'utilisateur; retirer les cordons de test avant
Fusible de remplacement	10 A 500 V, 32 mm (à utiliser uniquement type recommandé)
Réparabilité	Réparation par personnel qualifié; garantie annulée si réparation non autorisée
Contact SAV	Megger Ltd (UK) ou Megger SARL (France) - voir manuel

FOIRE AUX QUESTIONS - AVO410 Megger

Comment mesurer une tension alternative avec l'AVO410 ?

Placez le commutateur sur V~ (AC). Branchez le cordon noir à COM et le rouge à V. Connectez les pointes au circuit. Lisez la tension sur l'écran. Le mode AUTO et TRMS s'affichent.

Comment tester la continuité d'un câble ?

Placez le commutateur sur la position diode/continuité (symbole diode). Branchez le noir à COM et le rouge à Ω. Connectez les pointes au câble. Un signal sonore retentit si la résistance est inférieure à 500 Ω. OL signifie circuit ouvert.

Que signifie l'affichage 'OL' ?

OL signifie 'Over Load' (dépassement de gamme). Cela indique que la valeur mesurée dépasse la gamme sélectionnée ou que le circuit est ouvert (pour résistance/continuité).

Comment remplacer la pile de l'AVO410 ?

Débranchez les cordons de test. Retirez l'instrument de l'étui protecteur. Dévissez les deux vis du couvercle de pile. Remplacez la pile par une neuve de type 9V (NEDA 1604). Refermez le couvercle.

Comment désactiver l'extinction automatique ?

Maintenez enfoncés simultanément les boutons MIN MAX, RS232 et RANGE tout en tournant le commutateur sur la fonction souhaitée. L'APO est alors désactivée jusqu'à la prochaine mise sous tension.

Quelle est la précision en tension continue ?

La précision de base est de ±(0.5% de la lecture + 2 chiffres) pour les gammes de 600 mV à 1000 V, à 23°C ±5°C et <80% HR.

Puis-je mesurer des condensateurs avec ce multimètre ?

Oui, placez le commutateur sur la position capacité (symbole). Déchargez le condensateur avant. Branchez le noir à COM et le rouge à la borne capacité. Respectez la polarité pour les électrolytiques.

Comment utiliser la fonction HOLD ?

Appuyez sur le bouton HOLD pour figer la mesure affichée. Appuyez à nouveau pour libérer. La fonction MIN MAX est désactivée en mode HOLD.

Quels types de cordons de test sont recommandés pour la sécurité ?

Les autorités britanniques recommandent l'utilisation de cordons de test équipés de fusibles pour les mesures de tension sur les systèmes de haute énergie. Assurez-vous que l'isolation est en bon état.

Où puis-je faire réparer mon AVO410 ?

Contactez Megger Limited au Royaume-Uni ou Megger SARL en France (adresses dans le manuel). Obtenez un numéro d'autorisation de retour avant d'expédier. Les réparations non autorisées annulent la garantie.

MODE D'EMPLOI AVO410 Megger

Multimètre numérique

Manuel de l'utilisateur 16

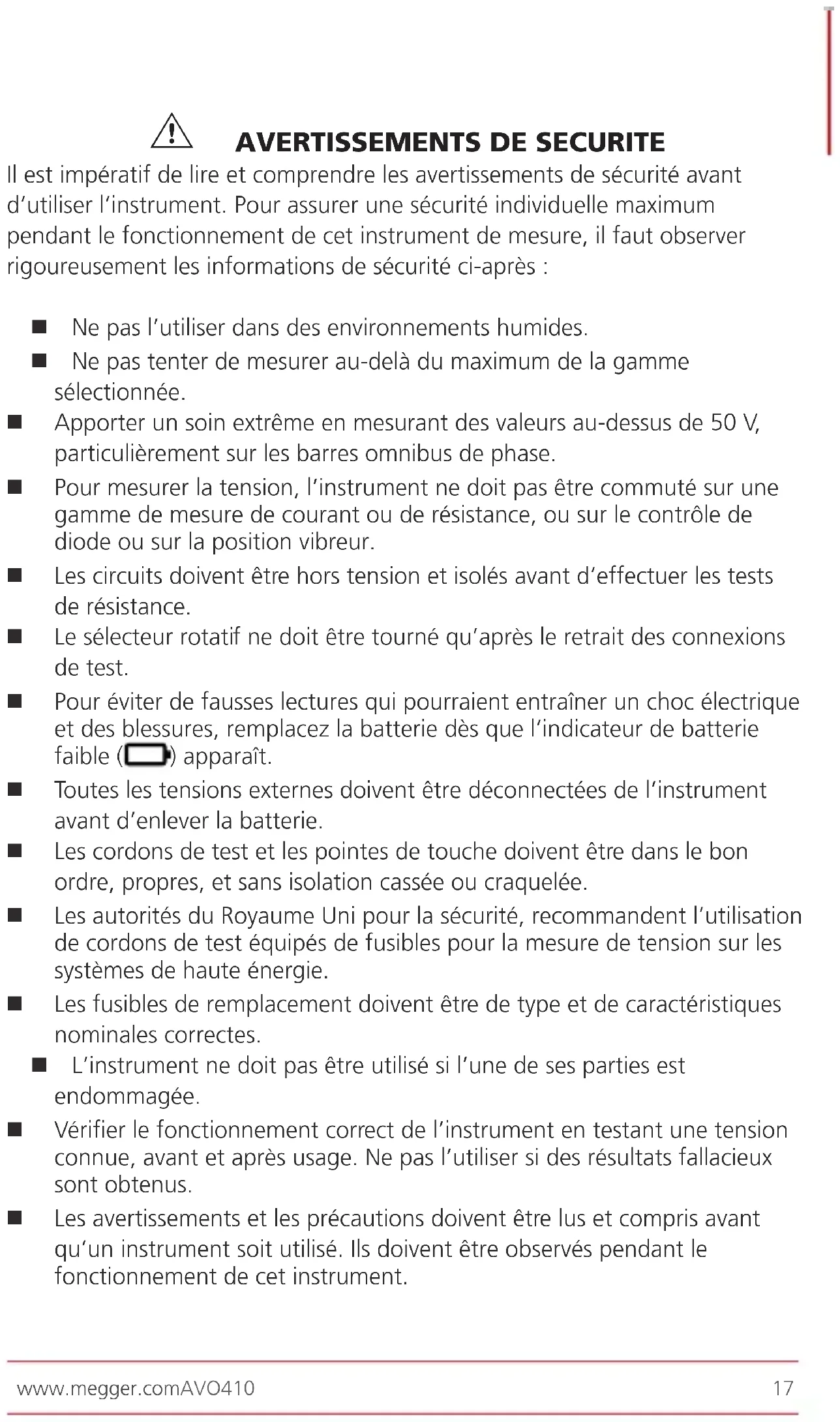

Il est impératif de lire et comprendre les avertissements de sécurité avant d'utiliser l'instrument. Pour assurer une sécurité individuelle maximum pendant le fonctionnement de cet instrument de mesure, il faut observer rigoureusement les informations de sécurité ci-après :

■ Ne pas l'utiliser dans des environnements humides.

■ Ne pas tenter de mesurer au-delà du maximum de la gamme sélectionnée.

■ Apporter un soin extrême en mesurant des valeurs au-dessus de 50 V, particulièrement sur les barres omnibus de phase.

Pour mesurer la tension, l'instrument ne doit pas être commuté sur une gamme de mesure de courant ou de résistance, ou sur le contrôle de diode ou sur la position vibreur.

■ Les circuits doivent être hors tension et isolés avant d'effectuer les tests de résistance.

■ Le sélecteur rotatif ne doit être tourné qu'après le retrait des connexions de test.

Pour éviter de fausses lectures qui pourraient entraîner un choc électrique et des blessures, remplacez la batterie dès que l'indicateur de batterie faible (☐) apparaît.

■ Toutes les tensions externes doivent être déconnectées de l'instrument avant d'enlever la batterie.

■ Les cordons de test et les pointes de touche doivent être dans le bon ordre, propres, et sans isolation cassée ou craquelée.

■ Les autorités du Royaume-Uni pour la sécurité recommandent l'utilisation de cordons de test équipés de fusibles pour la mesure de tension sur les systèmes de haute énergie.

■ Les fusibles de remplacement doivent être de type et de caractéristiques nominales correctes.

■ L'instrument ne doit pas être utilisé si l'une de ses parties est endommagée.

■ Vérifier le fonctionnement correct de l'instrument en testant une tension connue, avant et après usage. Ne pas l'utiliser si des résultats fallacieux sont obtenus.

Les avertissements et les précautions doivent être lus et compris avant qu'un instrument soit utilisé. Ils doivent être observés pendant le fonctionnement de cet instrument.

CAT II - Mesure catégorie II : équipement connecté entre les prises de courant et l'équipement de l'utilisateur.

CAT III - Mesure catégorie III : équipement connecté entre le tableau électrique et les prises de courant.

CAT IV - Mesure catégorie IV : équipement connecté entre la source d'alimentation électrique à basse tension et le tableau électrique.

Les symboles utilisés sur l'instrument sont :

Attention : Risque de choc électrique

Attention : se reporter aux notes d'accompagnement

☐ Équipement protégé partout par double isolement (Classe II)

C€ L'équipement est conforme aux directives EU actuelles.

Merci pour l'achat du multimètre numérique Megger AVO410. Pour votre propre sécurité et pour obtenir l'avantage maximum de votre instrument, faites le nécessaire pour lire et comprendre les avertissements et les instructions de sécurité avant d'essayer d'utiliser l'instrument.

L'AVO410 a été conçu pour fournir aux électriciens un multimètre de chantier, robuste et facile d'emploi. Les fonctions incluent la tension, le courant et la résistance; en outre, il y a des fonctions supplémentaires qui peuvent également faire appel aux ingénieurs électriciens et photovoltaïques. L'instrument comporte la sélection automatique ou manuelle des gammes, des lectures RMS (valeurs efficaces) vraies et une valeur nominale de sécurité CATIV 600 V.

Déballage et inspection

En retirant votre nouveau multimètre numérique de son emballage, vous devez trouver les articles suivants.

1. Multimètre numérique.
2. Un jeu de câbles de test (un noir, un rouge)
3. Un guide d'utilisation
4. Un étui protecteur.

HOLD Maintien des données

AUTO Sélection automatique de gamme

AC Tension ou courant alternatif

DC Courant ou tension continu

MAX/MIN Stocke la mesure la plus élevée ou la plus basse

[NO TEXT]

Rétro-éclairage

V Volts

A, mA, μA Gamme de courant

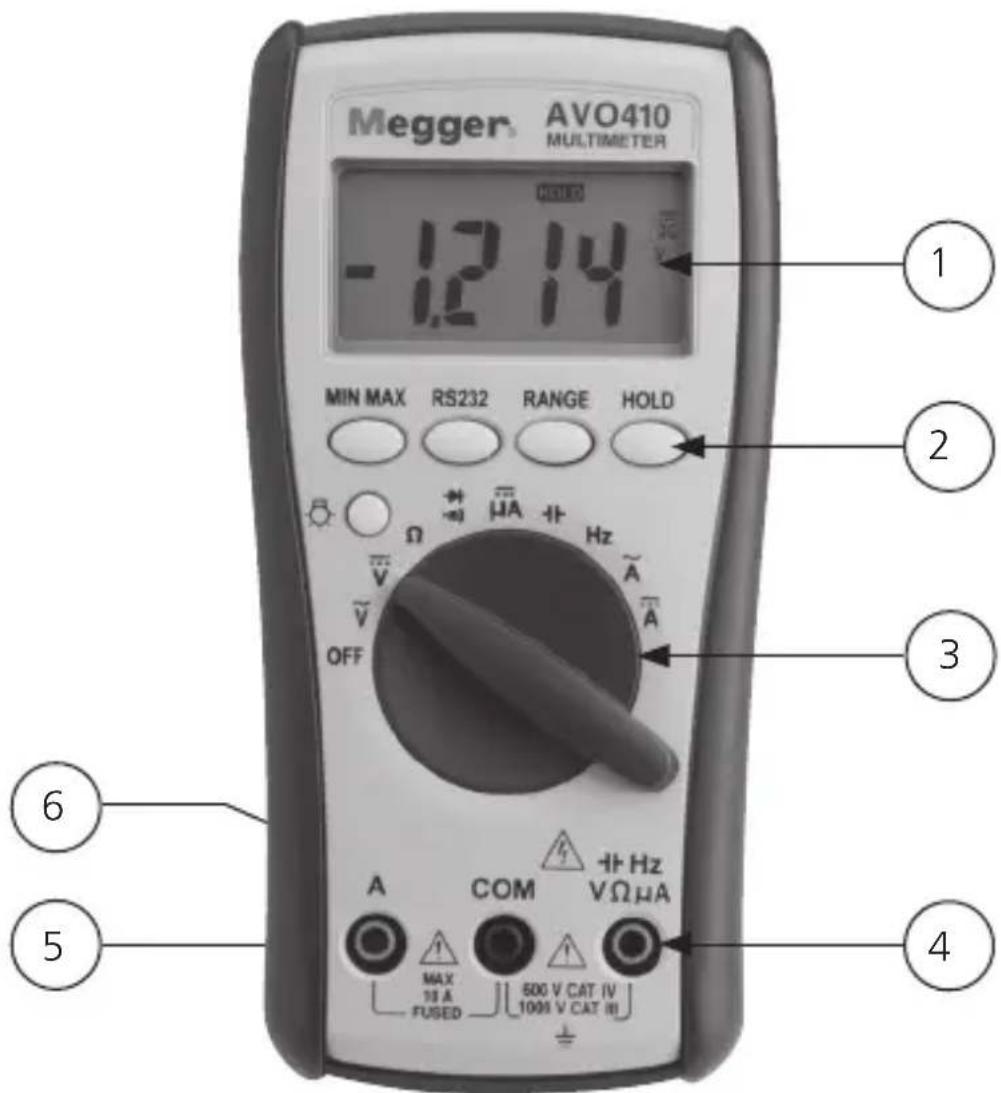

Description de l'instrument de mesure

1. Affichage à cristaux liquides de 6000 points.
2. Boutons poussoirs pour les fonctions
3. Commutateur de sélection
4. Borne d'entrée pour toutes les autres fonctions (Rouge)
5. Borne d'entrée pour la sélection de courant A (Rouge)
6. COM (Noir) borne d'entrée de référence commune ou de terre pour toutes les fonctions.

Megger AVO410 MULTIMETER HOLD -12 14 MIN MAX RS232 RANGE HOLD Ω μA Hz V̅ A̅ OFF A COM +Hz 13 A VΩμA MAX FUSED 500 V CAT IV 1000 V CAT III ① ② ③ ④ ⑤ ⑥

Mesure des tensions CA

1. Placer le commutateur de fonction sur la position V AC pour les volts CA [AUTO, T-RMS (valeurs efficaces vraies) et AC volts apparaîtront sur l'afficheur].
2. Insérer le cordon de test noir dans le jack COM et le cordon de test rouge dans le jack V.
3. Connecter les pointes de touche au circuit à tester.
4. Lire la tension sur l'afficheur.

Mesure des tensions CC

1. Placer le commutateur de fonction sur la position V DC pour les volts CC (AUTO et DC volts apparaîtront sur l'afficheur).
2. Insérer le cordon de test noir dans le jack COM et le cordon de test rouge dans le jack V.
3. Connecter les pointes de touche au circuit à tester. Veiller à respecter les polarités correctes (le cordon rouge au « plus » et le cordon noir au « moins »).
4. Lire la tension sur l'afficheur. Si la polarité est inversée, l'affichage montrera le moins (-) avant la lecture.

1. Placer le commutateur de fonction sur la position Ω (AUTO et MΩ apparaîtront sur l'afficheur).
2. De plus, O. L sera affiché pour indiquer un circuit ouvert.
3. Insérer le cordon de test noir dans le jack COM et le cordon de test rouge dans le jack Ω.
4. Connecter les pointes de test au circuit à tester.
5. Selon la valeur à mesurer, la lecture sera en Ω, kΩ ou MΩ. Remarque : L'AVO410 fournit une tension de circuit ouvert < -1,5 V au circuit en test, ce qui causera la conduction des jonctions du transistor. Aussi est-il recommandé de déconnecter l'article à examiner du circuit pour obtenir une lecture précise.

Diode / tests de continuité

AVERTISSEMENT : Pour éviter le choc électrique, ne jamais examiner une diode ou effectuer un essai de continuité sur un circuit sous tension.

1. Placer le commutateur de fonction dans la position « diode/continuité ». (Le symbole V et le symbole de la diode apparaîtront).
2. De plus, OL sera affiché pour indiquer un circuit ouvert.
3. Insérer le cordon de test noir dans le jack COM et le cordon de test rouge dans le jack Ω.
4. Pour la continuité, connecter les pointes de touche au câble ou au circuit à tester. (La polarité n'est pas importante).
5. L'AVO410 émettra une tonalité si la continuité est en-dessous de 500 Ω. OL sans tonalité indiquera soit un circuit ouvert ou la continuité au-dessus de 500 Ω.
6. Pour le test de diode, connecter les pointes de touche à la jonction de diode ou de semi-conducteur et noter la lecture.
7. Inverser la polarité de la sonde en commutant la position de la sonde et noter cette lecture.
8. La diode ou la jonction peuvent être évaluées comme suit :

a. Si une lecture indique une valeur et que l'autre lecture indique OL, la diode est bonne. b. Si les deux lectures indiquent OL, l'équipement est un circuit ouvert. c. Si les deux lectures sont très petites ou pratiquement zéro, le dispositif est en court-circuit.

Mesures μACC (6000 μa max.)

1. Placer le commutateur de fonction sur la position DCμA (μACC). (AUTO et DCμA s'afficheront).
2. Insérer le cordon de test noir dans le jack COM et le cordon de test rouge dans le jack μA.
3. Couper la puissance sur le circuit en test, puis ouvrir le circuit en un point commode où le courant doit être mesuré.
4. Connecter la pointe de touche noire au côté négatif du circuit. Connecter la pointe de touche rouge au côté positif du circuit.
5. Appliquer la puissance avec précaution
6. Lire la mesure sur l'afficheur.
7. Retirer l'alimentation avant d'enlever les cordons de test et de rebrancher le circuit.

Remarque : la borne d'entrée DCμA est protégée par des thermistances CTP de 3,6 kΩ (600 V).

L'effet de charge de ces appareils risque de provoquer des erreurs de mesure sur les circuits de faible impédance (<100 kΩ).

Mesures de capacité

AVERTISSEMENT : Pour éviter d'endommager l'instrument. Avant le test, décharger le/s capacité/s à tester.

1. Placer le commutateur de fonction sur la position réservée aux capacités (AUTO et nF apparaîtront sur l'afficheur).
2. Insérer le cordon de test noir dans le jack COM et le cordon de test rouge dans le jack pour capacité.
3. Connecter les pointes de touche au condensateur en test. Vérifier, si le condensateur est de type électrolytique/polarisé, que la polarité est bien respectée. Le rouge côté positif et le noir côté négatif.
4. Lire la valeur sur l'afficheur.

Mesures de fréquence

1. Placer le commutateur de fonction sur la position Hz (AUTO et Hz apparaîtront sur l'afficheur).
2. Insérer le cordon de test noir dans le jack COM et le cordon de test rouge dans le jack Hz.
3. Connecter les pointes de touche au circuit en test.
4. Lire la fréquence sur l'afficheur.

Mesures de courant CA

1. Placer le commutateur de fonction sur la position AC A (A pour courant CA). (AUTO, T-RMS et AC A apparaîtront sur l'afficheur).
2. Insérer le cordon de test noir dans le jack COM et le cordon de test rouge dans le jack A.
3. Couper la puissance sur le circuit en test, puis ouvrir le circuit en un point commode où le courant doit être mesuré.
4. Connecter la pointe de touche noire au côté négatif du circuit. Connecter la pointe de touche rouge au côté positif du circuit.
5. Appliquer la puissance avec précaution
6. Lire la valeur mesurée sur l'afficheur.
7. Retirer l'alimentation avant d'enlever les cordons de test et de reconnecter le circuit.

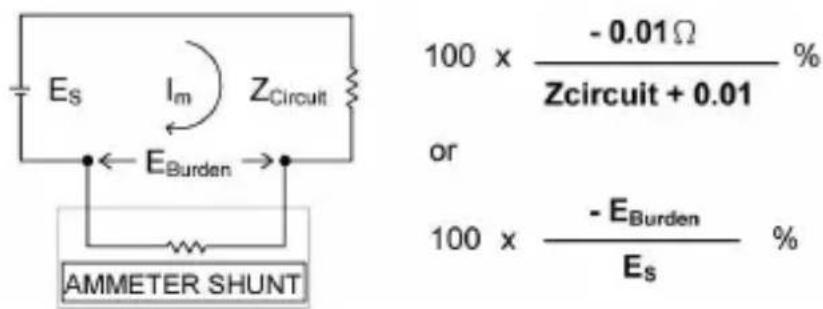

Remarque : Lors des mesures sur la borne de courant A, l'impédance interne de l'instrument est de 0,01 Ω (CA / CC A en série avec le circuit en test).

L'effet de charge risque de provoquer des erreurs de mesure sur les circuits de faible impédance.

Par exemple : le pourcentage d'erreur pour les mesures effectuées sur un circuit d'impédance 1 Ω est de -1 %. Il peut s'exprimer de la manière suivante:

Es Im Z Circuit EBurden 100 x - 0.01 Ω % Zcircuit + 0.01 % or 100 x - EBurden % Es AMMETER SHUNT

Mesures de courant CC

1. Placer le commutateur de fonction sur la position DC A (A pour courant cc). (AUTO et DC A apparaîtront sur l'afficheur).
2. Insérer le cordon de test noir dans le jack COM et le cordon de test rouge dans le jack A.
3. Couper la puissance sur le circuit en test puis ouvrir le circuit en un point commode où le courant doit être mesuré.
4. Connecter la pointe de touche noire d'essai au côté négatif du circuit. Connecter la pointe de touche rouge au côté positif du circuit.
5. Appliquer la puissance avec précaution
6. Lire la valeur mesurée sur l'afficheur.
7. Retirer l'alimentation avant de retirer les cordons de test et de reconnecter le circuit.

Boutons de fonctions

L'AVO410 a un affichage rétro-éclairé pour toutes les différentes fonctions, qui s'éteint automatiquement en 60 secondes.

La fonction MIN MAX permet à l'utilisateur d'afficher le minimum et le maximum d'une valeur mesurée. Pour activer, choisir en premier une fonction et faire une mesure. Appuyer sur le bouton MIN MAX pour stocker la lecture maximum. Si augmentation de valeur il y a, alors la nouvelle valeur sera stockée. Appuyer une fois de plus sur le bouton MIN MAX pour afficher la lecture minimum.

En appuyant sur le bouton HOLD (maintien) en mode MIN MAX, l'AVO410 arrêtera la mise à jour du maximum et du minimum de la lecture affichée. En maintenant enfoncé le bouton MIN MAX pour > 1 seconde, la fonction s'éteindra.

Fonction de maintien de la mesure

Presser le bouton HOLD pour geler la lecture sur l'afficheur. La fonction MIN MAX est indisponible lorsque la fonction HOLD est activée.

RS-232

La fonctionnalité RS232 du multimètre a été désactivée.

Range (gamme)

Pour n'importe laquelle des fonctions individuelles sélectionnée en premier, l'unité est en mode de sélection automatique de gamme.

Chaque pression successive du bouton de gamme permettra à l'opérateur de choisir manuellement la gamme requise.

(fonction d'extinction automatique/désactivée)

Si l'appareil de mesure est inactif pendant plus de 10 minutes, il arrête automatiquement l'affichage. Pendant cette pause, la dernière lecture de l'appareil est stockée. L'AVO410 peut être rétabli en appuyant sur n'importe quel bouton.

Pour neutraliser la fonction d'extinction automatique, maintenir pressés simultanément les boutons MIN MAX, RS232 et Range et commuter l'instrument à la fonction requise.

Maintenance

Pour nettoyer l'instrument, ne pas l'immerger dans l'eau, essuyer périodiquement le boîtier avec un tissu humide et un détergent doux. La saleté dans les bornes peut affecter les lectures. Enlever la batterie si l'AVO410 ne doit pas être employé pendant une longue période.

Quand le symbole de batterie faible apparaît sur l'affichage, remplacer la batterie. Pour remplacer la batterie, enlever l'instrument de la protection noire et dévisser les deux vis sur le couvercle de batterie.

Un fusible interne, remplaçable par l'utilisateur, est accessible en dévissant les quatre vis profondes à tête fraisée. Séparer avec précaution les deux moitiés de l'appareil de contrôle en prenant soin du câble de batterie. Utiliser seulement le fusible de remplacement recommandé (10 A 500 V 32 mm).

Spécifications générales

Affichage: 6000 points, mises à jour 1,5/sec.

Indication de polarité: Automatique, positif implicite, négatif indiqué

Indication de dépassement de gamme :

« OL » ou « -OL »

Indication de batterie faible : Affichée quand la tension de batterie chute au-dessous de la tension de fonctionnement

Extinction automatique : 10 minutes approximativement

Température ambiante :

Sans condensation ≤ 10 °C, 11 °C ~ 30 °C (≤ 80% H. R)

31^ 40^ ( ≤ 75% H. R),

41 °C ~ 50 °C (≤ 45% H. R)

Température de stockage : -20 °C à 60 °C, 0 à 80% H. R. quand la batterie est enlevée de l'appareil

Coefficient de température : 0,15 x (Spéc. Acc'y) / °C, <18 °C ou >28 °C

Alimentation électrique : Batterie standard de 9V NEDA 1604, IEC6F22, JIS006P

Autonomie de la batterie : 300 heures pour batterie alcaline

Dimensions (largeur x hauteur x profondeur) :

76 mm x 158 mm x 38 mm sans étui

82 mm x 164 mm x 44 mm avec étui

Poids : 522 g

Spécifications électriques

La précision est de ± (% de la lecture + nombre de chiffres) à 23°C ± 5°C, avec moins de 80% H. R.

Volts CC/CA

Gamme Précision en	courant continu (CC)	Précision en courant alternatif (CA)
600.0 mV ± (0.5% + 2 chiffres) Onde sinusoidale de
6.000		50 Hz/60 Hz uniquement pour la gamme 600,0 mV, ± (0,9% + 5 chiffres)
60.00 V
600.0 V		50 Hz ~ 500 Hz
1000 Vcc/750 Vca		*1

Protection contre la surtension:

1000 Vcc ou 1000 Vca

Impédance d'entrée:

110 MΩ // moins de 100 pF

(Taux de réjection de mode commun/taux de réjection de mode normal)

V_cc : TRMC >60 dB à CC, 50 Hz/60 Hz

V_cc : TRMC >100 dB à CC, 50 Hz/60 Hz

TRMN >50 dB à CC, 50 Hz/60 Hz

Type de conversion ca

Réponse CA : valeur efficace vraie (TRMS), calibrée à l'entrée de l'onde sinusoidale.

La précision de base est indiquée pour une onde sinusoidale en-dessous de 4000 points. Au-dessus de 4000 points, additionner 0,6% à la précision. Pour les ondes sinusoidales en-dessous de 2000 points, se référer à la précision ci-après : Erreur d'addition de ± 1,5% pour le F. C. (facteur de crête) de 1,4 à 3.

Facteur de crête : F. C. = Pic/valeur efficace (rms)

Courant CC/CA

Gamme Précision	en CC	Précision en CA	Charge de tension
600.0 μA ± (1.0% + 6000 μA)	2 chiffres)	Sans objet <4 mV/μA
6.000 A ±(1.5% +6
10.00 A		chiffres)50 Hz ~ 500 Hz *1	2 V max

Protection contre les surcharges

Entrée A: Fusible rapide10 A (500 V)

Entrée μA: 600 V efficaces

Type de conversion CA:

Le type de conversion et la spécification supplémentaire sont les mêmes pour les tensions CC/CA

Résistance

Gamme Précision Protection contre les surcharges
600.0 Ω *2 ± (0.7% + 2 chiffres) 600 V efficaces
6.000 KΩ
60.00 KΩ
600.0 KΩ
6.000 MΩ ± (1.0% + 2 chiffres
60.00 MΩ *1 ± (1.5% + 2 chiffres)

Tension en circuit ouvert: -1.3 V approx.

*1 <défilement à 100 chiffres

*2 <défilement à 10 chiffres

Vérification de diode et continuité

Gamme Résolution Précision
→+	10 mV ± (1.5% + chiffres*)

* Pour 0,4 V ~ 0,8 V

Courant de test maximal: 1,5 mA

Tension maximale circuit ouvert :

3 V

Protection contre les surcharges :

600 V efficaces

Continuité

Le vibreur intégré retentira quand la résistance est inférieure à 500 Ω approximativement.

Le temps de réponse est approximativement de 100 ms.

Fréquence

Gamme **Sensibilité	Protection contre les surcharges
6000 Hz 100 mV efficaces Fréquence :	0,1% ±1 chiffre
60.00 KHz
600.0 KHz
6.000 MHz 250 mV efficaces
60.00 MHz 1 V efficaces

Protection contre les surcharges:

600 V efficaces

* en-dessous de 20 Hz, la sensibilité est de 1,5 V efficace ** Sensibilité maximale: <5 V efficaces

Capacité

Gamme Précision
6.000 nF ± (1.9%)	+8 chiffres)
60.00 nF
600.0 nF
6.000 μF
60.00 μF
600.0 μF
6.00 mF*

Protection contre les surcharges :

600 V efficaces

* défilement à 100 chiffres

Extinction automatique (APO):

Si au repos pour plus de 10 minutes

Accessoires

Batterie (installée)

Cordons de test

Manuel de l'utilisateur

Reparation et garantie

L'appareil contient des composants sensibles à l'électricité statique. La carte du circuit imprimé doit être manipulée avec précaution. Si le système de protection interne d'un appareil est altéré, celui-ci ne doit plus être utilisé. Le faire réparer par des personnes habilitées et formées de façon adéquate. La protection interne peut être considérée comme altérée lorsque, par exemple, l'appareil présente des défauts visibles, qu'il n'est plus capable d'effectuer les mesures pour lesquelles il est prévu, qu'il a subi un stockage prolongé dans des conditions défavorables ou qu'il a été soumis à des contraintes violentes durant son transport.

Note: Toute réparation ou réglage préalablement non autorisé annulera automatiquement la garantie.

Réparation de l'instrument et pièces de rechange

Pour toute demande d'intervention sur des appareils Megger, contacter :

Megger Limited ou Megger SARL

Archcliffe Road Z. A. Du Buisson de la Couldre

Dover 23 rue Eugène Henaff

Kent CT17 9EN 78190 TRAPPES France

Tel: [phone] Tel: [phone]

Fax: [phone] Fax: [phone]

ou un service de réparation agréé.

Renvoyer un instrument pour réparation

S'il est nécessaire de retourner un instrument pour réparation, un numéro d'autorisation pour renvoi doit d'abord être obtenu en contactant l'une des adresses indiquées. Vous serez invité à fournir des informations principales, telles que le numéro de série de l'instrument et les défauts rapportés, une fois le numéro émis. Ceci permettra au service après-vente de préparer à l'avance la réception de votre instrument, et de vous fournir le meilleur service.

Le numéro d'autorisation de renvoi doit être clairement marqué sur l'extérieur de l'emballage, et sur n'importe quelle correspondance afférente. L'instrument doit être envoyé, fret payé à l'adresse appropriée. Si approprié, les copies de la facture originale de l'achat et de la note d'emballage doivent être envoyées simultanément par avion pour le dédouanement.

Pour les instruments nécessitant une réparation en dehors de la période de garantie, une estimation de la réparation sera soumise à l'expéditeur, s'il y a lieu, avant que le travail sur l'instrument ne débute.

Entreprises de réparation agréées

Un certain nombre d'entreprises de réparation d'instruments indépendantes ont été approuvées pour des travaux de réparation sur la plupart des instruments Megger, à l'aide de pièces détachées Megger authentiques. Une liste de compagnies approuvées est disponible auprès de l'adresse du Royaume-Uni affichée.

* Pour 0,4 V \~ 0,8 V
