MODE D'EMPLOI EMS 6K0.1 Kern
Vous trouvez d'autres versions de langue en ligne sous www.kern-sohn.com/manuals
Notice d'utilisation
Balance d'école
Sommaire
1 Caractéristiques techniques 4 2 Indications fondamentales (généralités) 6 2.1 Utilisation conforme aux prescriptions 6 2.2 Utilisation inadéquate 6 2.3 Garantie 6 2.4 Vérification des moyens de contrôle 7 3 Indications de sécurité générales 7 3.1 Observe les indications du mode d'emploi 7 3.2 Formation du personnel 7 4 Transport et stockage 7 4.1 Contrôle à la réception de l'appareil 7 4.2 Emballage / réexpédition 7 5 Déballage, installation et mise en service 8 5.1 Lieu d'installation, lieu d'utilisation 8 5.2 Déballage / implantation 8 5.3 Branchement secteur 9 5.4 Fonctionnement sur piles / sur accus (en option) 9 5.5 Première mise en service 10 5.6 Linearisation 11 5.7 Ajustage 13 5.8 Ajuster 14 6 Éléments de commande 15 6.1 Vue d'ensemble des affichages 15 6.2 Vue d'ensemble du clavier 15 7 Opérations 16 Mise en route 16 Mètre à l'arrêt 16 Pesage 16 Tarage 16 Fonction PRE-TARE 17 Commutation des unités de pesée 18 Pesées plus / moins 18 Comptage de pièces 19 Pesées nettes total 20 Détermination du pourcentage 21
8 Menu 22 8.1 Navigation dans le menu 22 8.2 Aperçu des menus 25 8.3 Description de quelques points de menu 25 Fonction Auto Off 25 Fonction auto-zéro 26 Fonction Filtre 27 Remise au réglage d'usine 28
9 Maintenance, entretien, élimination 29 9.1 Nettoyage 29 9.2 Maintenance, entretien 29 9.3 Mise au rebut 29 10 Aide succincte en cas de panne 30 11 Déclaration de conformité 31

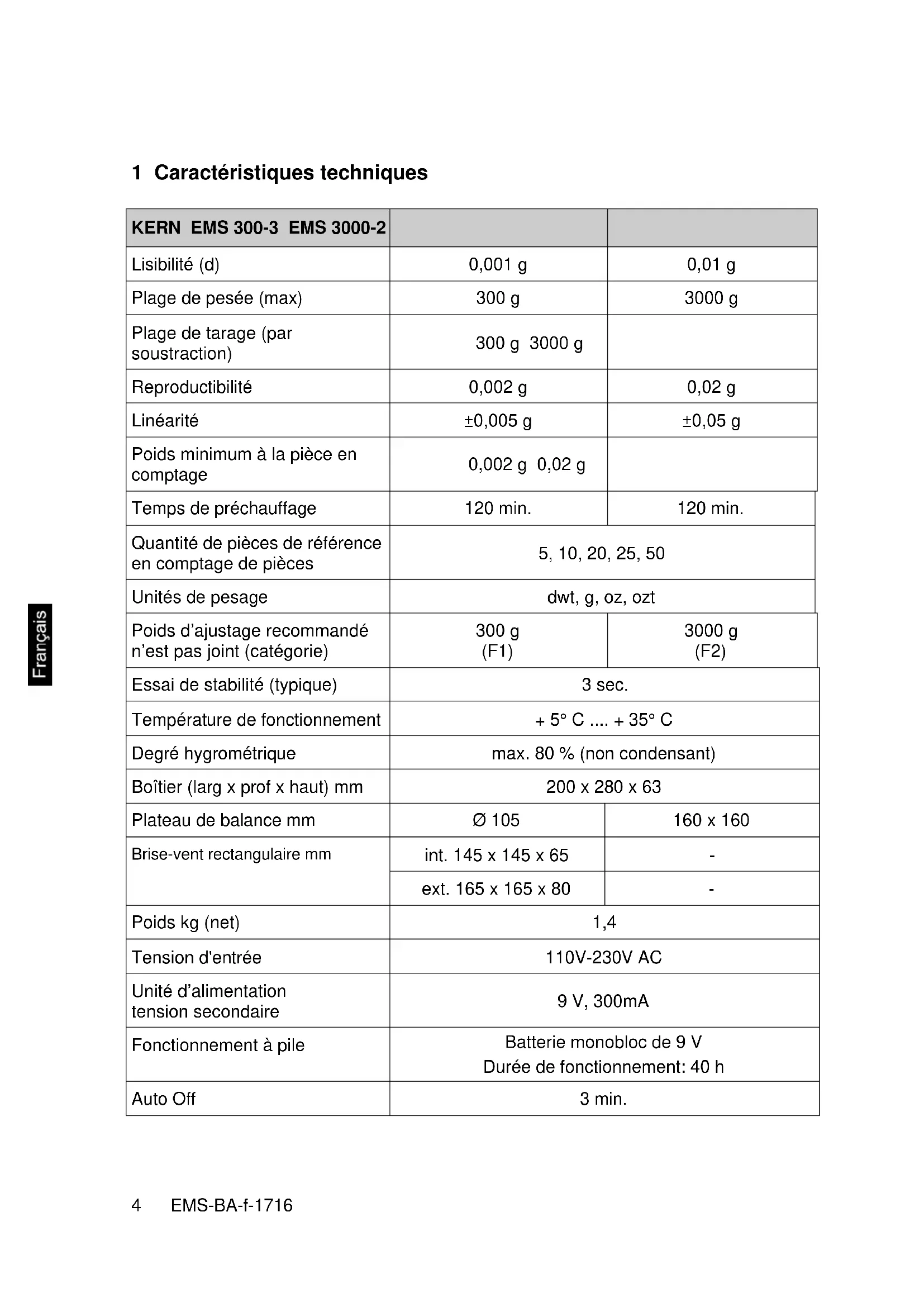

1 Caractéristiques techniques
| KERN EMS 300-3 EMS 3000-2 | ||
| Lisibilité (d) | 0,001 g | 0,01 g |
| Plage de pesée (max) | 300 g | 3000 g |
| Plage de tarage (par soustraction) | 300 g 3000 g | |
| Reproductibilité | 0,002 g | 0,02 g |
| Linéarité | ±0,005 g | ±0,05 g |
| Poids minimum à la pièce en comptage | 0,002 g 0,02 g | |
| Temps de préchauffage | 120 min. | 120 min. |
| Quantité de pièces de référence en comptage de pièces | 5, 10, 20, 25, 50 | |
| Unités de pesage | dwt, g, oz, ozt | |
| Poids d'ajustage recommendé n'est pas joint (catégorie) | 300 g(F1) | 3000 g(F2) |
| Essai de stabilité (typique) | 3 sec. | |
| Température de fonctionnement | + 5°C .... + 35°C | |
| Degré hygrométrique | max. 80 % (non condensant) | |
| Boîtier (larg x prof x haut) mm | 200 x 280 x 63 | |
| Plateau de balance mm | Ø 105 | 160 x 160 |
| Brise-vent rectangulaire mm | int. 145 x 145 x 65 | - |
| ext. 165 x 165 x 80 | - | |
| Poids kg (net) | 1,4 | |
| Tension d'entrée | 110V-230V AC | |
| Unité d'alimentation tension seconde | 9 V, 300mA | |
| Fonctionnement à pile | Batterie monobloc de 9 VDurée de fonctionnement: 40 h | |
| Auto Off | 3 min. | |
| KERN | EMS 6K0.1 | EMS 6K1 | EMS 12K0.1 | EMS 12K1 |
| Lisibilité (d) | 0,1 g | 1 g | 0,1 g | 1 g |
| Plage de pesée (max) | 6 kg | 6 kg | 12 kg | 12 kg |
| Plage de tarage (par soustraction) | 6 kg | 6 kg | 12 kg | 12 kg |
| Reproductibilité | 0,1 g | 1 g | 0,1 g | 1 g |
| Linéarité | ± 0,3 g | ± 3 g | ± 0,3 g | ± 3 g |
| Poids minimum à la pièce en comptage | 0,2 g | 2 g | 0,2 g | 2 g |
| Temps de préchauffage | 120 min. | 30 min. | 120 min. | 30 min. |
| Quantité de pièces de référence en comptage de pièces | 5, 10, 20, 25, 50 | |||
| Unités de pesage | dwt, g, oz, ozt | |||
| Poids d'ajustage recommendé n'est pas joint (catégorie) | 6 kg (F2) | 6 kg (M1) | 12 kg (F2) | 12 kg (M1) |
| Essai de stabilité (typique) | 3 sec. | |||
| Température de fonctionnement | + 5° C .... + 35° C | |||
| Degré hygrométrique | max. 80% (non condensant) | |||
| Boîtier (larg x prof x haut) mm | 200 x 280 x 63 | |||
| Plateau de balance mm | 160 x 160 | |||
| Poids kg (net) | 1,4 | |||
| Tension d'entrée | 110V-230V CA | |||
| Unité d'alimentation tension secondaire | 9 V, 300mA | |||
| Fonctionnement à pile | Batterie monobloc de 9 VDurée de fonctionnement: 40 h | |||
| Auto Off | 3 min. | |||
2.1 Utilisation conforme aux prescriptions
La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être pesées. Elle est conçue pour être utilisée comme „balance non automatique“, c'est-à-dire que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.
2.2 Utilisation inadéquate
Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites quantités de matières à peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la balance peut provoquer l'affichage de résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement d'un récipient posé sur la balance.) Ne pas laisser trop longtemps une charge sur le plateau de pesée. À long terme, cette charge est susceptible d'endommager le système de mesure. Éviter impérativement de cogner la balance ou de charger cette dernière au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d'une charge de tare déjà existante. Sinon, la balance pourrait être endommagée.
Ne jamais utiliser la balance dans des endroits où des explosions sont susceptibles de se produire. Le modèle série n'est pas équipé d'une protection contre les explosions.
Toute modification constructive de la balance est interdite. Ceci pourrait provoquer des résultats de pesée erronés, des défauts sur le plan de la technique de sécurité ainsi que la destruction de la balance.
La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d'utilisation/d'application dérogeant à ces dernières doivent faire l'objet d'une autorisation écrite délivrée par KERN.
2.3 Garantie
La garantie n'est plus valable en cas
- de non-observation des prescriptions figurant dans notre mode d'emploi
- d'utilisation outrepassant les applications décrites
- de modification ou d'ouverture de l'appareil
- d'endommagement mécanique et d'endommagement lié à des matières ou des liquides
- dépréciation naturelle et d'usure
- mise en place ou d'installation électrique inadéquates
- de surcharge du système de mesure
2.4 Vérification des moyens de contrôle
Les propriétés techniques de mesure de la balance et du poids de contrôle éventuellement utilisé seront contrôlées à intervalles réguliers dans le cadre des contrôles d'assurance qualité. À cette fin, l'utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l'étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibration accrédité DKD, KERN propose un calibrage rapide et économique pour les poids d'ajustage et les balances (sur la base du standard national).
3.1 Observe les indications du mode d'emploi
Lisez attentivement la totalité de ce mode d'emploi avant l'installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN.
3.2 Formation du personnel
L'appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.
4.1 Contrôle à la réception de l'appareil
Nous vous prions de contrôler l'emballage de son arrivée et de vérifier lors du déballage que l'appareil ne présente pas de dommages extérieurs visibles.
4.2 Emballage / réexpédition
Conservez tous les éléments de l'emballage d'origine en vue d'un éventuel transport en retard. L'appareil ne peut être renvoyé que dans l'emballage d'origine. Avant l'expédition, démontez tous les câbles branchés ainsi que toutes les pièces détachées et mobiles. Évtl. remontez les cales de transport prévues. Caliez toutes les pièces, p. ex. pare-brise en verre, plateau de pesée, bloc d'alimentation etc. contre les déplacements et les dommages.
5.1 Lieu d'installation, lieu d'utilisation
La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d'utilisation d'usage. Vous pouvez travailler rapidement et avec précision à condition d'installer votre balance à un endroit approprié.
- Placer la balance sur une surface solide et plane
- Eviter d'exposer la balance à une chaleur extrême ainsi qu'une fluctuation de température, par exemple en la plaçant près d'un chauffage, ou de l'exposer directement aux rayons du soleil;
- Protéger la balance des courants d'air directs pouvant être provoqués par des fenêtres ou des portes ouvertes;
- Eviter les secousses durant la pesée;
- Protégez la balance d'une humidité atmosphérique tropée, des vapeurs et de la poussière;
- N'exposez pas trop longtemps l'appareil à une humidité élevée. L'installation d'un appareil froid dans un endroit nettement plus chaud peut provoquer l'apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l'appareil) non autorisée. Dans ce cas, laissez l'appareil coupé du secteur s'acclimater à la température ambiante pendant env. 2 heures.
- Évitez les charges statiques des produits à peser et du récipient de pesée.
L'apparition de champs électromagnétiques (p. ex. par suite de téléphones portables ou d'appareils de radio), de charges électrostatiques, ainsi que d'alimentation en électricité instable peut provoquer des divergences d'affichage importantes (résultats de pesée erronés). Il faut alors changer de site ou éliminer la source parasite.
5.2 Déballage / implantation
Sortir avec précaution la balance de l'emballage, stérer la pochette en plastique et installer la balance au poste de travail prévu à cet effet.
La balance doit être installée de manière à ce que le plateau de pesée soit placé exactement à l'horizontal.
Étendue de la livraison / accessoires de série
Balance Plateau de pesée - Bloc d'alimentation - Brise-vent (uniquement sur les modèles EMS 300-3) - Notice d'utilisation
5.3 Branchement secteur
L'alimentation en courant s'effectue au moyen du bloc externe d'alimentation secteur. La valeur de tension imprimée sur l'appareil doit concorder avec la tension locale.
N'utilisez que des blocs d'alimentation secteur livrés par KERN. L'utilisation d'autres marques n'est possible qu'avec l'autorisation de KERN.
5.4 Fonctionnement sur piles / sur accu (en option)
Retirez le couvercle du compartiment à piles de la face inférieure de la balance. Branchez la batterie monobloc de 9 V. Remettez en place le couvercle.
En mode piles, la balance dispose d'une fonction de coupure automatique, qui peut être activée ou désactivée dans le menu (voir chap. 9.3).
En mode pesée, maintenez la touche UNIT enclenchée jusqu'à ce que „AF“ soit affiché. Confirmez sur la touche SET. Alors vous pouvez sélectionner sur la touche MODE l'un des deux régimes suivants:
, AF on": Pour protéger les piles, la balance se met automatiquement hors circuit à la fin du pesage après 3 minutes.
, AF off": Fonction de mise hors circuit désactivée.
Confirmez choix sur la touche SET. La balance revient automatiquement en mode de pesée.
Lorsque les piles sont usées, „LO" apparaît sur l'affichage. Appuyez sur la touche ON/OFF et remplacez de suite les piles.
Si la balance n'est pas utilisée pendant un laps de temps prolongé, sortez les piles et conservez-les séparément. Les fuites du liquide des piles risqueraient d'endommager la balance.
En présence d'un accu disponible en option, celui-ci sera branché dans le compartiment à piles par une connexion par fiches séparée. Il faut dans ce cas recourir également à l'alimentation encastrable livrée avec l'accu.
5.5 Première mise en service
Pour obtenir des résultats exacts de pesée avec les balances électroniques, elles doivent avoir atteint leur température de service (voir temps d'échauffement au chap. 1). Pour ce temps de chauffe, la balance doit être branchée à l'alimentation de courant (secteur, pile rechargeable ou pile).
La précision de la balance dépend de l'accélération due à la pesanteur. Il est impératif de tenir compte des indications du chapitre Ajustage.
La linéarité indique le plus grand écart possible pour l'affichage du poids sur une balance par rapport à la valeur du poids de contrôle respectif, tant en valeurs positives que négatives sur toute l'étendue de pesage.
Si un écart de linéarité est constaté lors d'une vérification des moyens de contrôle, celui-ci peut être amélioré par une linéarisation.
- Seul un professionnel chevronné ayant des connaissances approfondies dans le maniement de balances est habilité à réaliser la linéarisation.
- Les poids de contrôle à utiliser doivent être adaptés aux specifications de la balance, voir au chap. 3,4 „verification des moyens de contrôle".
- Veillez à avoir des conditions environnementales stables. Un temps de préchauffage est nécessaire pour la stabilisation.
- Après l'inéarisation il faut exécuter un calibrage, voir au chap. 3.4 „verification des moyens de contrôle".
Tab. 1: Points d'ajustage
| Poids d'ajustage | EMS 300-3 | EMS 3000-2 |
| 1. | 50 g | 500 g |
| 2. | 100 g | 1000 g |
| 3. | 150 g | 1500 g |
| 4. | 200 g | 2000 g |
| 5. | 300 g | 3000 g |
| Commande | Afficheur |
| Réalisation de la linéarisation: ⇒ Allumer la balance | 0.000g |
| ⇒ Appeler Unit jusqu'à ce que AF s'affiche. | AF |
| Rététer le pression sur jusqu'à ce que LinEAr apparaisse | LINEAR |
| Aucun object ne doit se couver sur le plateau de pesage. | |
| Démarrer linéarstation sur SETM. La valeur du premier poids d'ajustage est affichée. | 50.000g(example) |
| Placer le poids d'ajustage et confirmer sur SETM. La balance change à l'affichage zéro. | 0g |
| Oter le poids d'ajustage. ÀpRES un bref laps de temps apparaît la valeur du deuxième poids d'ajustage dans l'affichage. | 100.000g(example) |
| Placer le deuxième poids d'ajustage et confirmer sur SETM. La balance change à l'affichage zéro. | 0g |
| Oter le poids d'ajustage. ÀpRES un bref laps de temps apparaît la valeur du troisième poids d'ajustage dans l'affichage. | 150.000g(example) |
| Placer le troisième poids d'ajustage et confirmer sur SETM. La balance change à l'affichage zéro. | 0g |
| Oter le poids d'ajustage. ÀpRES un bref laps de temps apparaît la valeur du quatrième poids d'ajustage dans l'affichage. | 200.000g(example) |
| Placer le quatrième poids d'ajustage et confirmer sur SETM. La balance change à l'affichage zéro. | 0g |
| Oter le poids d'ajustage. ÀpRES un bref laps de temps apparaît la valeur du cinquième poids d'ajustage dans l'affichage. | 250.000g(example) |
| → Placer le cinquième poids d'ajustage et confirmer sur SET l'a balance change à l'affichage zéro. | Og |
| → Oter le poids d'ajustage. ÀpRES un bref laps de temps F est affché. | F |
| La balance se met ensuite automatiquement à l'accêt. La linéarisation est ainsi clôturée avec succès. | |
En cas d'erreur d'ajustage ou d'une valeur d'ajustage erronée, un message d'erreur est généré à l'écran et il faut alors recommencer le processus de linéarisation.
5.7 Ajustage
Etant donné que la valeur d'accélération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque balance – conformément au principe physique fondamental de pesée – à l'accélération de la pesanteur du lieu d'installation (uniquement si la balance n'a pas déjà été ajustée au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations de la température d'environnement. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d'ajuster aussi périodiquement la balance en fonctionnement de pesée.
5.8 Ajuster
L'ajustage devrait s'effectuer avec le poids d'ajustage recommandé (voir au chap. 1 "Données techniques"). L'ajustage peut également être réalisé avec des poids d'autres valeurs nominales (voir le tableau 1), mais n'est pas optimal au point de vue métrologique.
Procédure à suivre pour l'ajustage:
Veillez à avoir des conditions environnementales stables. Un temps de préchauffage (voir au chap. 1) est nécessaire pour la stabilisation.
Mettez la balance en marche sur la touche ON/OFF ⇒ Appuyer sur la touche MODE et la garder enclenchée, sur le visuel apparait brièvement „CAL“. Ensuite est affiché en clignant le poids du poids d'ajustage. ⇒ Poser le poids d'ajustage au milieu du plateau de la balance. ⇒ Actionner la touche SET. Peu de temps après apparait „CAL F“, ensuite le mode repasse automatiquement en mode de pesée normal. Sur l'affichage apparait la valeur du poids d'ajustage.
En cas d'erreur d'ajustage ou d'un faux poids d'ajustage apparait „CALE E“. Répétez l'ajustage.
Conservez le poids d'ajustage à proximité de la balance. Il est conseillé de vérifier journalièrement le contrôle de la précision de la balance pour les applications significatives pour la qualité.

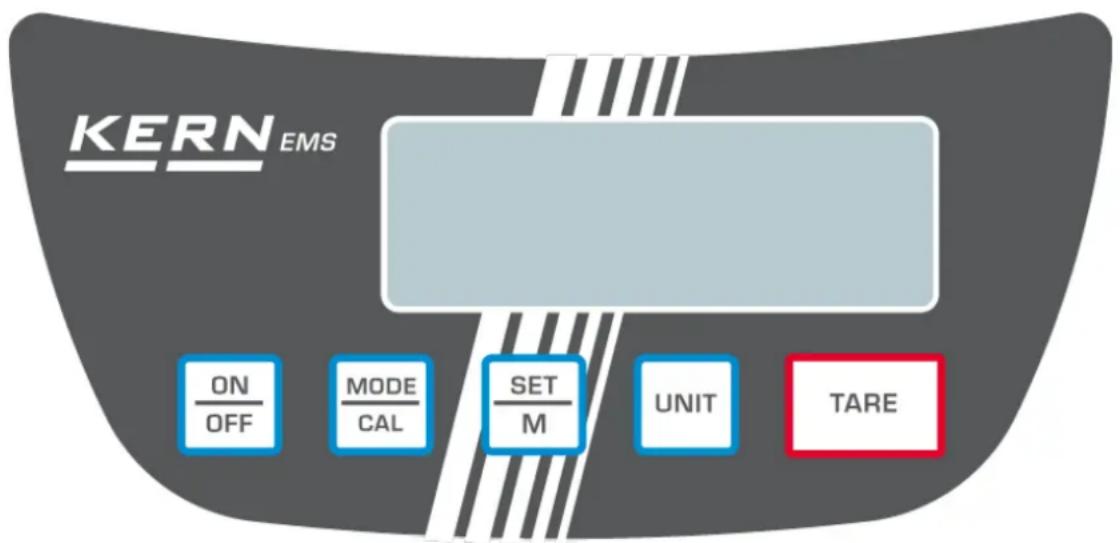

6.2 Vue d'ensemble du clavier
| Touche Désignation Fonction | ||
| UNIT | Touche UNIT | Commutation des unités de peséeAppeler le menu(garder la touche enclenchée jusqu'à ce qu'apparaisse AF) |
| SETM | Touche SET | Confirmer les régles dans le menuEnregistrer et quitter le menu |
| MODECAL | Touche MODE | Sélectionner les points de menuModifier les régles dans le menuAjustage |
| TARE | Touche TARE | Tarage |
| ONOFF | ToucheON/OFF | Mise en marche / arrêt |
7 Opérations
Mise en route
Appuyez sur la touche ON-OFF. La balance effectue un contrôle automatique. Dès que l'affichage du poids apparait, la balance est prête à peser.
Mettre à l'arrêt
Appuyez sur la touche ON-OFF, l'affichage s'éteint
Pesage
⇒ Mettre en place le produit pesé ⇒ Dans l'affichage, relever le résultat de la pesée
Si le produit pesé est plus lourd que la valeur seuil, l'écran affiche „Error“ (=surcharge).
Tarage
Poser le récipient à peser vide sur la balance, le poids du récipient à peser est affiché.
Appuyer sur la touche TARE, l'affichage du zéro apparait. La tare demeure mémorisée jusqu'à ce qu'elle soit effacée.
Peser les matières à peser, le poids net est affiché.
La procédure de tarage peut être répétée à volonté, par exemple pour le pesage de plusieurs composants constituant un mélange (ajout). La limite est atteinte, lorsque toute la gamme de pesage est sollicitée.
Une fois le contenant de tare enlevé, le poids total apparaît en affichage négatif.
La tare demeure mémorisée jusqu'à ce qu'elle soit effacée.
Effacer la tare
Déchargez la balance et appuyez sur la touche TARE, l'affichage du zéro apparait.
Fonction PRE-TARE
Cette fonction permet de mettre en mémoire le poids de la cuve à tare. Même après la mise à l'arrêt/en marche la balance continue à travailler avec la valeur tare mémorisée.
En mode de pesage, permettre un réglage à tare sur le plateau de pesée. Appeler de façon répétée la touche MODE jusqu'à ce que „PtArE“ apparaisse en clignotant. Mémoriser sur la touche SET le poids actuel se trouvant sur le plateau de pesée comme valeur PRE-TARE. Décharger le plateau de la balance, appeler TARE et appeler de façon répétite la touche MODE jusqu'à ce que „PtArE“ apparaisse en clignotant. Confirmez sur la touche SET. La valeur PRE-TARE est effacée, l'affichage du zéro apparait.
Effacer la valeur PRE-TARE
Commutation des unités de pesée
En appelant la touche UNIT en mode de pesée, on peut commuter entre les différentes unités de pesage.
Pesées plus ou moins
Par exemple pour le contrôle du poids à la pièce, le contrôle de fabrication etc.
⇒ Posez le poids de gouverne sur le plateau de pesée et tarez-le au moyen de la touche TARE. ⇒ Enlevez le poids de gouverne. ⇒ Posez successivement les pièces d'essai sur le plateau de pesée, chaque écart par rapport au poids de consigne est affiché avec le signe + et - qui s'y rapporte.
Le même procédé permet de confectionner des lots de même poids, rapporté à un poids de consigne.
⇒ Retour en mode de pesage par appel de la touche TARE.
Comptage de pièces
Lors du comptage de pièces, il vous est possible, soit d'additionner la quantité de pièces placées dans un récipient, soit de soustraire la quantité de pièces retirées d'un récipient. Afin de pouvoir compter une quantité importante de pièces, le poids moyen par pièce doit être déterminé à l'aide d'une petite quantité (quantité de pièces de référence).
Plus la quantité de pièces de référence est importante, plus la précision de comptage est élevée. Dans le cas de petites pièces ou de pièces fortement différentes, veillez à ce que la référence soit particulièrement élevée.
plus le nombre de pièces de référence est important, plus la précision de comptage est élevée.
Le déroulement du travail se compose de quatre étapes :
Tarer le récipient de pesée
Peser le poids de référence
Compter les pièces
Appuyer brièvement sur la touche MODE en mode de pesée. La quantité de référence „5PCS“ est affichée en clignotant. En appuyant à plusieurs reprises sur la touche MODE, il est possible d'appeler d'autres nombres de pièces de référence 5, 10, 20, 25 et 50. Posez sur la balance autant de nombre de pièces à compter que l'exige le nombre de pièces de référence demandé par le réglage. Confirmez sur la touche SET. La balance se trouve maintenant en mode de comptage des pièces et compte toutes les pièces, qui sont déposées sur le plateau de la balance.
- Retour en mode de pesée. Appuyer sur la touche MODE.
- Message d'erreur „Er 1“ Poids minimal de la pièce (voir au chap. 1 „caractéristiques techniques“) non atteint. Appuyer sur la touche MODE et redémarrer la formation de référence.
- Tarage Le récipient à tarer peut également être utilisé pour le comptage de pièces. Avant le début du comptage, tarer le récipient de tare à l'aide de la touche TARE.
Pesées nettes total
Utile lorsqu'on pèse un mélange de plusieurs composants en une seule cuve à tare et si l'on a besoin pour clôturer à titre de contrôle du poids totalisé de tous les composants pesés (total net, c'est-à-dire sans le poids de la cuve à tare).
- Poser le récipient à tarer vide sur le plateau de pesée. Appuyer sur la touche TARE, l'affichage du zéro apparait.
- Peser les composants ①. Appuyer sur la touche SET, l'affichage du zéro apparait. [▲] est affiché au bord gauche du visuel.
- Peser les composants ②, appuyer sur la touche SET. Nettotal (le poids total des composants ① et ②) est affiché.
- Appuyer de nouveau sur la touche SET, l'affichage du zéro apparait.
- Peser les composants ③, appuyer sur la touche SET. Nettotal (le poids total des composants ① et ② et ③) est affiché. Le cas échéant, faites l'appoint de la recette pour atteindre la valeur finale voulue. Pour chaque autre composant, répéter les démarches 4-5. Retour en mode de pesage par appel de la touche TARE.
Détermination du pourcentage
La détermination du pourcentage permet d'afficher le poids en pourcent, rapporté à un poids de référence à 100%.
⇒ En mode pesée appuyer sur la touche MODE plusieurs fois jusqu'à ce que soit affiché [100 %] en clignotant. ⇒ Poser des poids de référence, qui correspondent à 100%. ⇒ Mémoriser la référence sur la touche SET. Oter le poids de référence. ⇒ Mettre en place le produit pesé. Le poids de l'échantillon est indiqué en pourcent, en relation au poids de référence.
Retour en mode de pesage par appel de la touche MODE.
8.1 Navigation dans le menu
| Entrée au menu UNIT 0g AF 0g | En mode peséemaintenir la touche UNIT enclenchée jusqu'à ce que [AF] soit affché. |
| Sélectionner les points de menu MODECAL AF -R.St | La touche MODEpermét de sélectionner successivement les différents points du menu les uns après les autres. |
| Changer les régles SET/M AF oFF (exemple) | Valider sur la touche SET le point de menu appelé, le réglage actuel est affché. Sur la touche MODE peut être modifié le réglage. A chaque pression sur la touche MODE est affché le réglage suivant, voir au chap.8.2 „Vue d'ensemble du menu. |
| MODECAL AF on | |
| 1. Mémoriser la modification du point du menu et quitter le menu SET/M 0g | → Appeler la touche SET une nouvelle fois, la balance returne en mode de comptage |
2. Modifier le réglage de plusieurs points du menu
(example)
Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché.
Modifier le réglage sur la touche MODE.
Appuyer sur la touche TARE, „Exit“ est affiché.
Valider sur la touche SET (par oui), "Store" est affiché. Mémoriser (touche SET) ou rejeter (touche MODE/CAL) et quitter le menu,
Appuyer sur la touche UNIT (non) et apporter les modifications à d'autres points du menu comme décrit ci-dessus
Mémoriser / quitter et quitter le menu
Enregister
Rejet
Les modifications apportées sont mémorisées par l'appui de la touche SET (oui). La balance revient automatiquement en mode de pesée.
Appuyez sur la touche MODE/CAL (non) pour rejeter les modifications. La balance revient automatiquement en mode de pesée.
8.2 Aperçu des menus
| Auto off (voir au chap. 8.3) | AF | on* | Fonction de coupure automatique après 3 min sans variation de la charge en marche |
| off | Fonction de coupure automatique après 3 min sans variation de la charge à l'arrêt | ||
| Zéro Auto (voir au chap. 8.3) | tr | on* | Marche |
| off | Arrêt | ||
| Fonction de filtrre (voir chapitre 8.3) | StAbiL | 1 | Affichage rapide |
| 2 | Affichage normal | ||
| 3 | Affichage lent | ||
| Linéarisation (voir chap. 5.6) | LinEAr | *en fonction du modèle | |
| RAZ pour rétablit les régles en usine (voir au chap. 8.3) | rSt | no* | non |
| yes | oui | ||
= régler en usine
Fonction auto off
Cette fonction permet d'activer ou de désactiver la coupure automatique
En mode pesée, maintenir la touche UNIT enclenchée jusqu'à ce que [AF] soit affiché. Validator sur la touche SET le point de menu appelé, le réglage actuel est affiché. Sélectionner sur la touche MODE le réglage voulu.
Confirmez Choix sur la touche SET. La balance revient en mode de pesée.
Fonction autozéro
Cette fonction permet d'activer ou désactiver la remise à zéro automatique
En mode pesée, maintenir la touche UNIT enclenchée jusqu'à ce que [AF] soit affiché. Appuyer sur la touche MODE: „tr“ est affiché.
⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. ⇒ Sélectionner sur la touche MODE le réglage voulu ⇒ Confirmez Choix sur la touche SET. La balance revient en mode de pesée.
Fonction Filtre uniquement les modèles : EMS 300-3, EMS 3000-2, EMS 6K0.1, EMS 12K0.1
(example)
Sous ce point du menu il est possible d'adapter la balance à certaines conditions environnementales et à certains objectifs de mesure.
En mode pesée, maintenir la touche UNIT enclenchée jusqu'à ce que soit affiché [AF]. Appeler de façon répétée la touche MODE/CAL jusqu'à ce que „StAbiL“ apparaisse. Valider sur la touche SET-M le point de menu appelé, le réglage actuel est affiché. Sélectionner sur la touche MODE/CAL le réglage voulu
| 1 | Filtre 1: La balance réagit avec une grande sensibilité et rapidement, lieu d'implantation calme. |
| 2 | Filtre 2: La balance réagit normal, lieu d'implantation normal |
| 3 | Filtre 3: La balance réagit insensiblement mais lentement, lieu d'implantation agité. |
Confirmez CHOIX sur la touche SET-M.
Remise au réglage d'usine
Cette fonction permet de rétrograder tous les points de menu en état de réglage à l'usine
⇒ En mode poids, maintenir la touche UNIT enclenchée jusqu'à ce que [AF] soit affiché.
Appuyer deux fois sur la touche MODE : „rSt" est affiché.
Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché.
Sélectionner sur la touche MODE le réglage voulu
Confirmez Choix sur la touche SET. La balance revient automatiquement en mode de pesée.
9.1 Nettoyage
Avant le nettoyage, coupez l'appareil de la tension de service.
N'utiliser pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié de lessive douce de savon. Veillez à ce que les liquides ne puissent pas pénétrer dans l'appareil et frottez ensuite ce dernier avec un chiffon doux sec pour l'essuyer.
Les poudres/restes d'échantillon épars peuvent être retirées avec précaution à l'aide d'un pinceau ou d'un aspirateur-balai.
Retirer immédiatement les matières à peser renversées sur la balance.
9.2 Maintenance, entretien
L'appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l'autorisation de KERN.
Avant d'ouvrir l'appareil, couper ce dernier du secteur.
9.3 Mise au rebut
L'élimination de l'emballage et de l'appareil doit être effectuée par l'utilisateur selon le droit national ou régional en vigueur au lieu d'utilisation.
10 Aide succincte en cas de panne
En cas d'anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.
Aide:
Panne cause possible
L'affichage de poids ne s'allume pas.
- La balance n'est pas en marche.
- La connexion au secteur est coupée (câble de secteur pas branché/défectueux).
- Panne de tension de secteur.
- Les piles ont été inversées à leur insertion ou sont vides. Aucune pile n'est insérée.
L'affichage de poids change continuellement
Courant d'air/circulation d'air - Vibrations de la table/du sol - Le plateau de pesée est en contact avec des corps étrangers. - Champs électromagnétiques/charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)
Il est évident que le résultat de pesée est incorrect.
L'affichage de la balance n'est pas sur zéro. L'ajustage n'est plus bon. - Changements élevés de température. - Champs électromagnétiques/charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)
Au cas où d'autres messages d'erreur apparaisent, arrêtez puis rallumez la balance. En cas de persistance du message d'erreur, faites appel au fabricant.
11 Déclaration de conformité
Vosetrouvezla déclaration de conformité CE-UE actuelle en ligne sous:
www.kern-sohn.com/ce
