DS 10K0.1S - Pèse-lettres Kern - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pèse-lettres de précision
Marque	Kern
Modèle	DS 10K0.1S
Capacité maximale (Max)	10 000 g (10 kg)
Lisibilité (d)	0,1 g
Répétabilité	0,1 g
Linéarité	±0,3 g
Plateau de pesée	Acier inoxydable, 228 x 228 mm
Dimensions du boîtier (L x P x H)	228 x 228 x 70 mm
Poids net	5,5 kg
Alimentation	Adaptateur secteur externe (fourni par Kern)
Interface de données	RS232C
Filtre vibrant	Oui
Unités de pesée	g, kg (et autres via menu)
Température ambiante autorisée	+10 °C à +40 °C
Humidité relative max.	80 % (sans condensation)
Temps de préchauffage	2 heures
Fonctions principales	Pesée, tarage, comptage de pièces, pesée en pourcentage, pesée de recette, pesée plus-moins, pesage par en dessous
Entretien et nettoyage	Nettoyer avec un chiffon humide et du savon doux ; éviter les liquides pénétrant dans l'appareil
Sécurité	Ne pas surcharger ; éviter les chocs ; ne pas utiliser en atmosphère explosive
Garantie	Garantie valable selon conditions Kern (voir notice complète)

FOIRE AUX QUESTIONS - DS 10K0.1S Kern

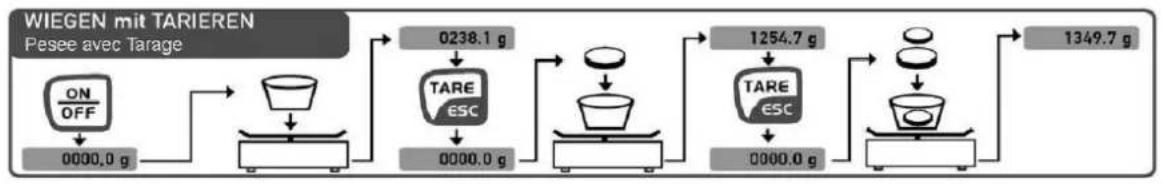

Comment effectuer le tarage sur le Kern DS 10K0.1S ?

Placez le récipient vide sur le plateau, puis appuyez sur la touche TARE. L'affichage revient à zéro, et vous pouvez peser uniquement le contenu.

Quelle est la capacité maximale de ce pèse-lettres ?

La capacité maximale est de 10 000 g (10 kg). Ne pas dépasser cette charge, même avec une tare.

Comment ajuster la balance après un changement de lieu ?

Utilisez un poids d'ajustage (recommandé 10 kg, non inclus) et suivez la procédure décrite au chapitre 7.2.6 de la notice : appuyez sur MODE jusqu'à 'CAL', puis placez le poids.

Puis-je connecter l'appareil à un ordinateur ?

Oui, grâce à l'interface RS232C. Utilisez un câble adapté (max. 2 m) et réglez les paramètres (baud rate, etc.) via le menu de la balance.

Comment nettoyer le plateau et le boîtier ?

Débranchez d'abord l'appareil. Nettoyez avec un chiffon légèrement humidifié à l'eau savonneuse, puis essuyez avec un chiffon sec. Évitez tout liquide à l'intérieur.

Que faire si l'affichage reste instable ?

Vérifiez l'environnement : courant d'air, vibrations de la table, ou champs électromagnétiques. Utilisez le filtre vibrant (réglage de vitesse/filtrage) pour stabiliser l'affichage.

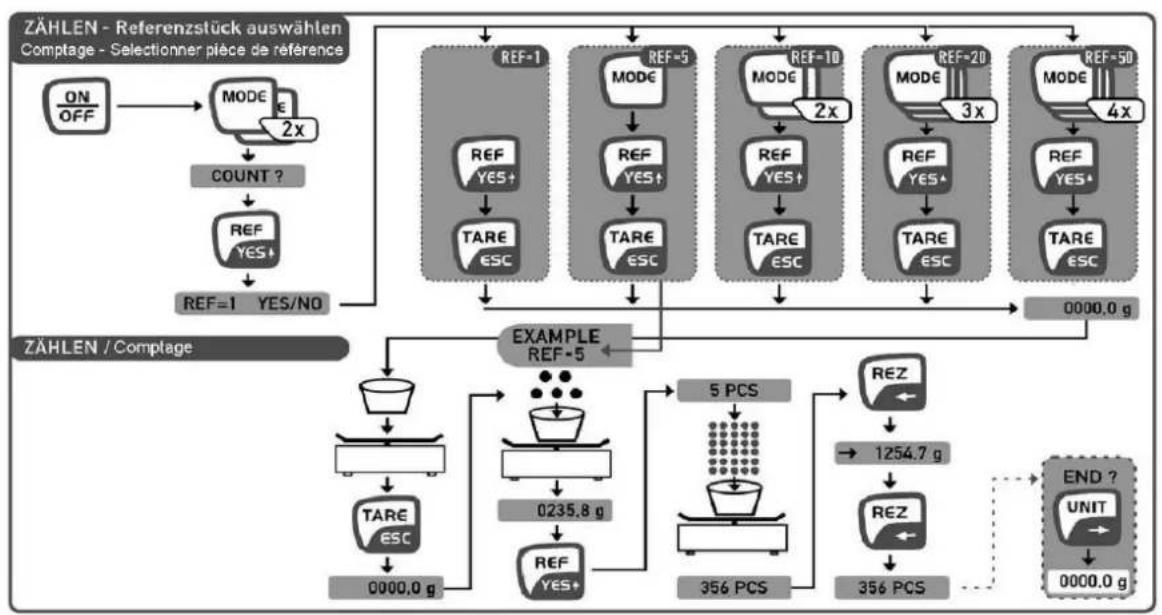

Comment utiliser la fonction de comptage de pièces ?

Déterminez d'abord le poids moyen d'une pièce en plaçant un échantillon (ex. 10 pièces) et en validant. Ensuite, placez la quantité à compter ; l'affichage indique le nombre.

Quelle est la précision de la balance ?

La lisibilité est de 0,1 g, avec une répétabilité de 0,1 g et une linéarité de ±0,3 g.

Comment peser des objets volumineux sous la balance ?

Utilisez le crochet de pesage par en dessous : éteignez la balance, ouvrez le couvercle au fond, accrochez le crochet, et suspendez l'objet. Refermez après usage.

Que signifie le symbole 'LO' sur l'affichage ?

Le symbole 'LO' indique une sous-charge : le poids sur le plateau est inférieur à la plage de mesure minimale, ou la pièce en mode comptage est trop légère.

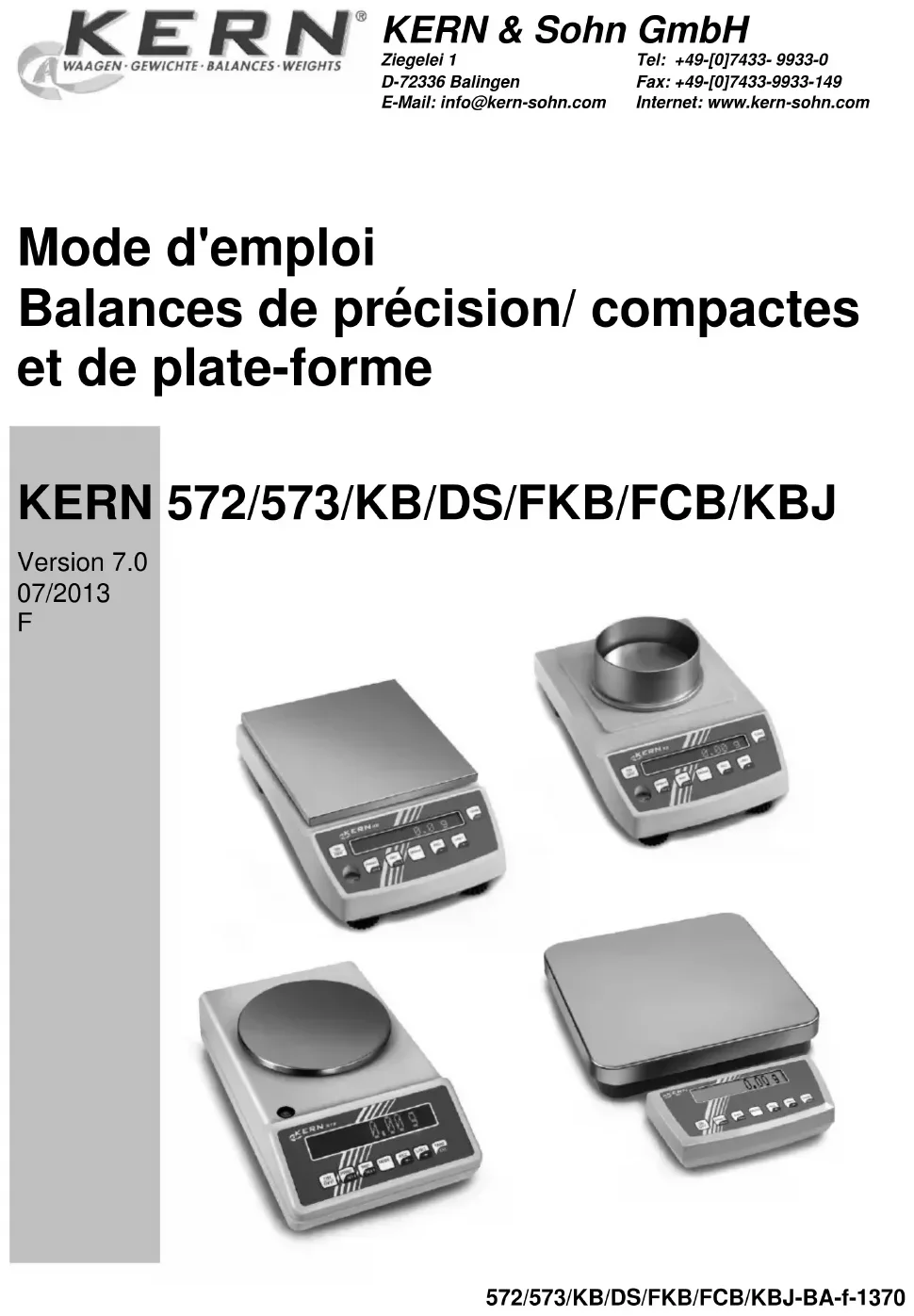

MODE D'EMPLOI DS 10K0.1S Kern

Balances de précision/ compactes et de plate-forme

2 Données techniques 5

2.1 KERN 572 .5

2.2 KERN 573

2.3 KERN KB 9

2.4 KERN DS. 13

2.5 KERN FCB 18

2.6 KERN FKB 19

3 Indications fondamentales (généralités) 22

3.1 Utilisation conforme à la destination de l'appareil 22

3.2 Utilisation inadéquate 22

3.3 Garantie 22

3.4 Vérification des moyens de contrôle 23

4 Indications fondamentales concernant la sécurité 23

4.1 Observe les indications du mode d'emploi 23

4.2 Formation du personnel 23

5 Transport et stockage 23

5.1 Contrôle à la réception de l'appareil 23

5.2 Emballage 23

6 Deballage, installation et mise en service 24

6.1 Lieu d'installation, lieu d'utilisation 24

6.2 Déballage 24

6.2.1 Installation 24

6.3 Raccordement au secteur 24

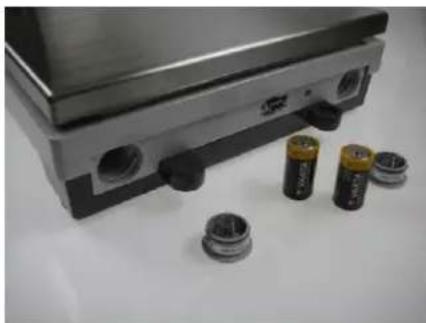

6.4 Régime sur piles FKB 25

6.5 Raccordement de peripériques 25

6.6 Première mise en service 25

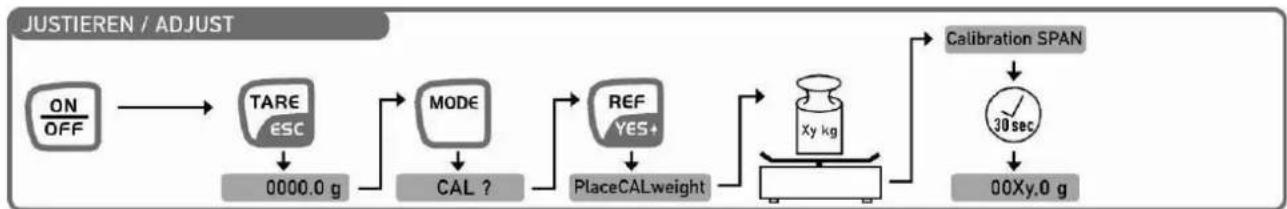

6.7 Ajustage 25

6.8 Ajuster (voir 7.2.6) 26

6.8.1 Ajustage pour la verification (KERN 573; FKB-M; KB-NM; FCB-M; DS-M) 26

6.9 Etaconnage 27

7 Fonctionnement 28

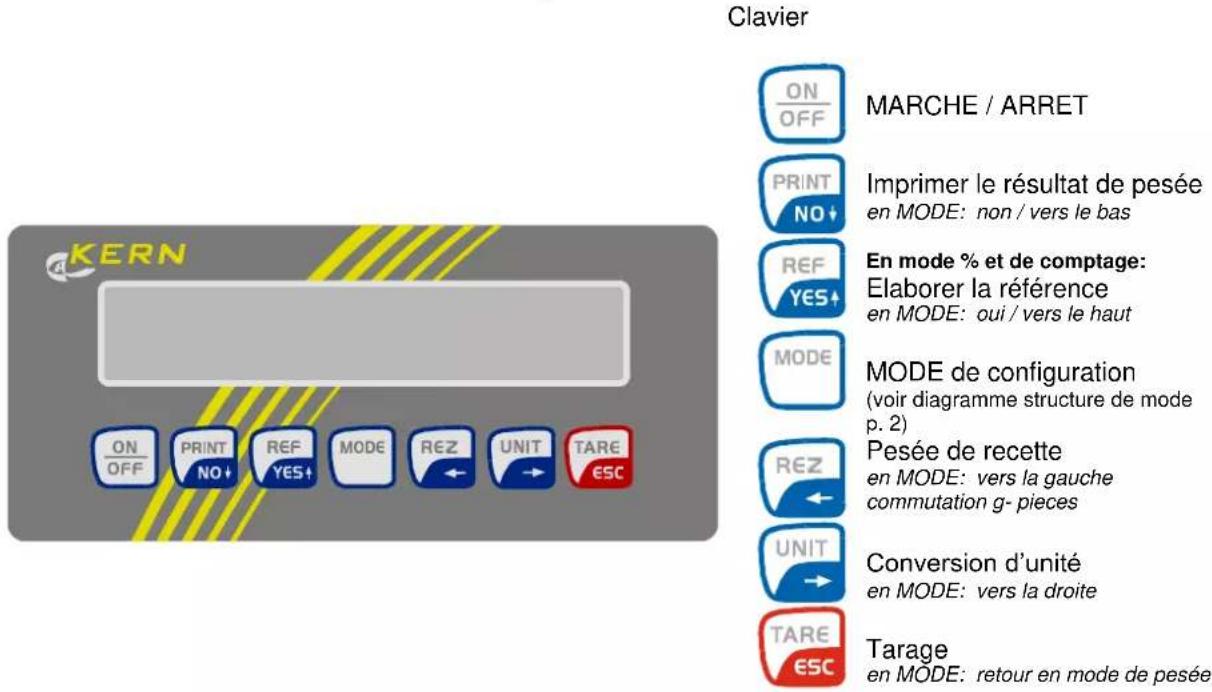

7.1 Panneau de commande d'affichage 28

7.2 Commandes 29

7.3 Illumination de I'afficheur 35

7.4 Interface pour sortie de données RS 232 C 35

7.5 Transmission de données via interface RS 232 C. 36

7.5.1 Description de transfert de données 37

7.5.2 Numérateur 37

7.6 Imprimante de valeurs mesurées 37

7.7 Pesage par en dessous 38

8 Maintenance, entretien, elimination 39

8.1 Nettoyage 39

8.2 Maintenance, entretien 39

8.3 Elimination 39

9 Aide succincte en cas de panne 40

10 DeclaratiOn de conformite 41

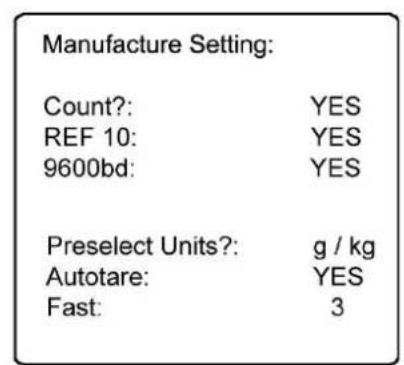

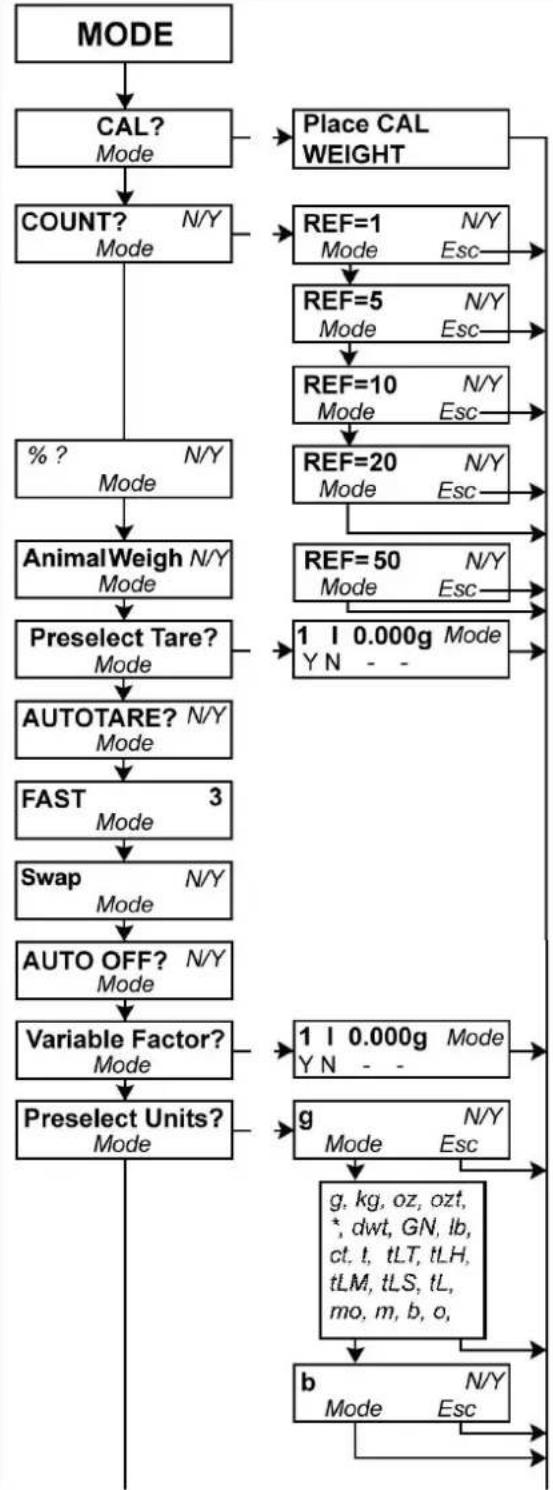

1 MODE-MENU

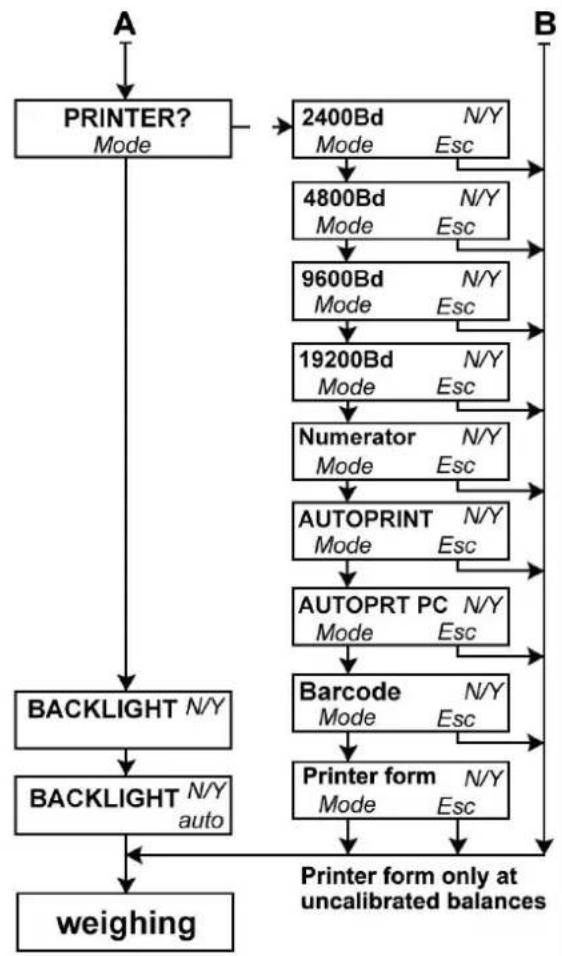

Modèle 572/573/KB/DS/FKB/FCB:

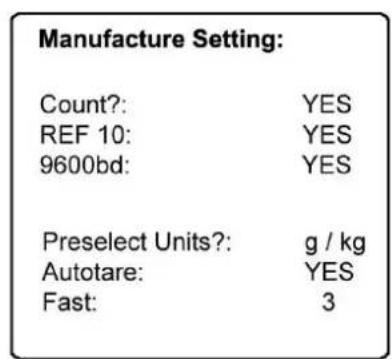

Important!

Les réglages modifiés – ainsi comme l'ajustage – doivent être enregistrées par la touche ON/OFF pendant la mise à l'arrêt.

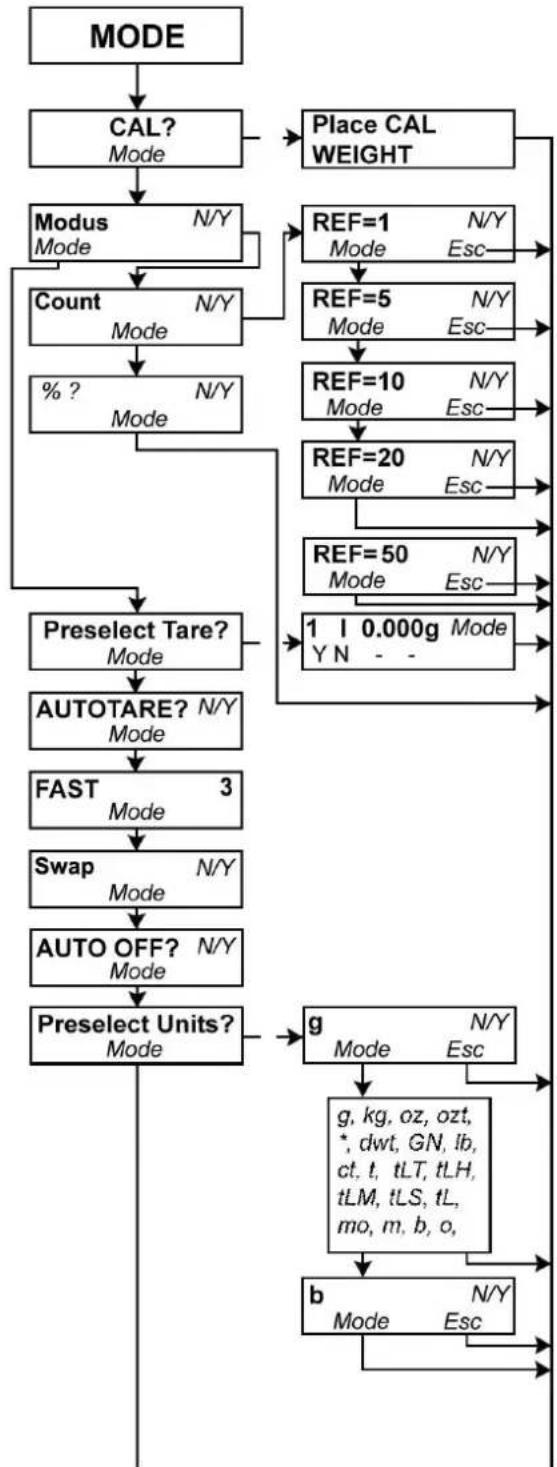

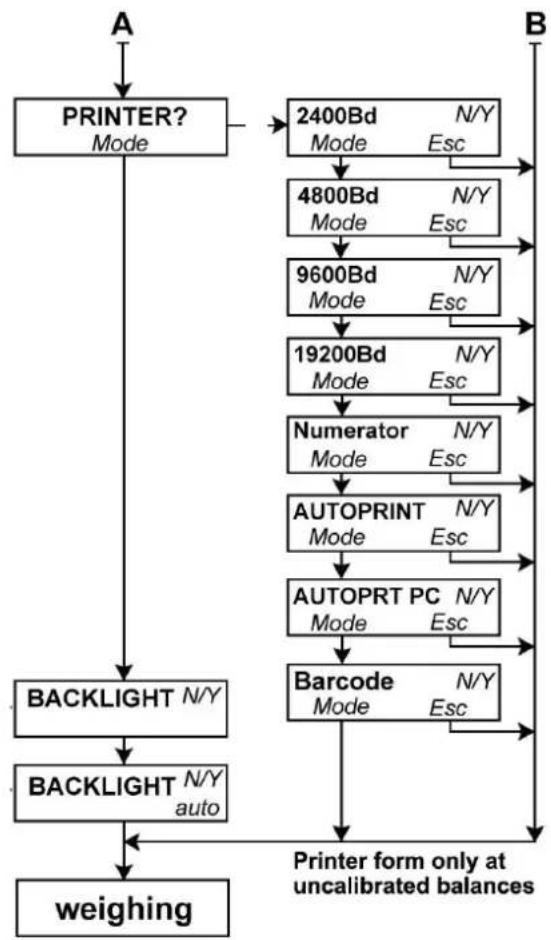

ModèlesbKBJ:

Important!

Les réglages modifiés – ainsi comme l'ajustage – doivent être enregistrées par la touche ON/OFF pendant la mise à l'arrêt.

2 Données techniques

2.1 KERN 572

KERN	572-30	572-31	572-32	572-33
Lisibilité (d)	0,001 g	0,001 g	0,001 g	0,01 g
Plage de pesée (max)	240 g	300 g	420 g	1 600 g
Plage de tarage (par soustraction)	240 g	300 g	420 g	1 600 g
Reproductibilité	0,001 g	0,002 g	0,002 g	0,01g
Linéarité	±0,003 g	±0,005 g	±0,005 g	±0,03 g
Plus petit poids à la pierce	0,001 g	0,001 g	0,001 g	0,01 g
Points d'ajustage	50/100/200/240 g	50/100/200/300 g	100/200/300/400 g	0,5/1,0/1,5/1,6 kg
Poids d'ajustage F1 conseillé (non indiqué)	200 g	200 g +100 g	200 g + 200 g	1 kg + 500 g
Degré hygrométrique	max. 80% rel. (non condensant)
Essai de stabilité (typique)	3 sec.
Température ambiente autorisée	+10 °C ... + 40 °C
Temps de préchauffage	2 heures	2 heures	4 heures	2 heures
Boîtier (larg x prof x haut) mm	180 x 310 x 90
Filtre vibrant	oui
Plateau de pesée acier inox mm	Ø 106	Ø 106	Ø 106	Ø 150
Unités	voir menu
Poids kg (net)	2,3	2,3	2,3	2,3
Interface donnéesées	oui (RS232)
KERN	572-35	572-37	572-39	572-43
Lisibilité (d)	0,01 g	0,01 g	0,01 g	0,1 g
Plage de pesée (max)	2 400 g	3 000 g	4 200 g	10 000 g
Plage de tarage (par soustraction)	2 400 g	3 000 g	4 200 g	10 000 g
Reproductibilité	0,01 g	0,02 g	0,02 g	0,1g
Linéarité	±0,03 g	±0,05 g	±0,05 g	±0,3 g
Plus petit poids à la piece	0,01 g	0,01 g	0,01 g	0,1 g
Points d'ajustage	0,5/1,0/2,0/2,4 kg	1,0/1,5/2,0/3,0 kg	1,0/2,0/3,0/4,0 kg	2/5/10 kg
Poids d'ajustage F1 conseilé (non indiqué)	2 kg	2 kg + 1 kg	2 kg + 2 kg	10 kg
Degré hygrométrique	max. 80% rel. (non condensant)
Essai de stabilité (typique)	3 sec.
Température ambiente autorisée	+10 °C ... + 40 °C
Temps de préchauffage	2 heures	2 heures	4 heures	2 heures
Boîtier (larg x prof x haut) mm	180 x 310 x 90
Filtre vibrant	oui
Plateau de pesée acier inox mm	Ø 150	Ø 150	Ø 150	160 x 200
Unités	voir menu
Poids kg (net)	2,3	2,3	2,3	2,7
Interface données	oui (RS232)
KERN	572-45	572-49	572-55	572-57
Lisibilité (d)	0,05 g	0,1 g	0,05 g	0,1 g
Plage de pesée (max)	12 000 g	16 000 g	20 00 g	24 000 g
Plage de tarage (par soustraction)	12 000 g	16 000 g	20 000 g	24 000 g
Reproductibilité	0,05 g	0,1 g	0,1 g	0,1g
Linéarité	±0,15 g	±0,3 g	±0,25 g	±0,3 g
Plus petit poids à la pierce	0,05 g	0,1 g	0,05 g	0,1 g
Points d'ajustage	2/5/10/12 kg	5/10/15/16 kg	5/10/15/20 kg	5/10/15/20/24 kg
Poids d'ajustage F1 conseillé (non indiqué)	10 kg	10 kg + 5 kg	20 kg	20 kg
Degré hygrométrique	max. 80% rel. (non condensant)
Essai de stabilité (typique)	3 sec.
Température ambiente autorisée	+10 °C ... + 40 °C
Temps de préchauffage	2 heures	2 heures	2 heures	2 heures
Boîtier (larg x prof x haut) mm	180 x 310 x 90
Filtre vibrant	oui
Plateau de pesée acier inox mm	160 x 200	160 x 200	160 x 200	160 x 200
Unités	voir menu
Poids kg (net)	2,7	2,7	2,7	2,7
Interface donnéesées	oui (RS232)

2.2 KERN 573

KERN	573-34NM	573-46NM
Catégorie de précision	II	II
Lisibilité (d)	0,01 g	0,1 g
Echelon d'étalonnage (e)	0,1 g	1 g
Plage de pesée (max)	650 g	6 500 g
Charge minimale (Min)	0,5 g	5 g
Plage de tarage (par soustraction)	650 g	6 500 g
Reproductibilité	0,01 g	0,1 g
Linéarité	±0,03 g	±0,3 g
Plus petit poids à la piece	0,01 g	0,1 g
Points d'ajustage	200g/500g/600g	2/5/6 kg
Poids d'ajustage F1 conseillé (non indiqué)	500 g + 100 g	5 kg + 1 kg
Degré hygrométrique	max. 80% rel. (non condensant)
Essai de stabilité (typique)	3 sec.
Température ambiente autorisée	+10 °C ... + 30 °C
Temps de préchauffage	2 heures	2 heures
Boîtier (larg x prof x haut) mm	180 x 310 x 90
Filtre vibrant	oui
Plateau de pesée acier inox mm	Ø 150	160 x 200
Unités	g, kg	g, kg
Poids kg (net)	2,3	2,7
Interface données	oui (RS232)

2.3 KERN KB

KERN	KB 120-3N	KB 240-3N	KB 360-3N
Lisibilité (d)	0,001 g	0,001 g	0,001 g
Plage de pesée (max)	120 g	240 g	360 g
Plage de tarage (par soustraction)	120 g	240 g	360 g
Reproductibilité	0,001 g	0,001 g	0,002 g
Linéarité	±0,003 g	±0,003 g	±0,005 g
Plus petit poids à la piece	0,001 g	0,001 g	0,001 g
Points d'ajustage	20/50/100/120 g	100/150/200/240 g	100/200/300/360 g
Poids d'ajustage F1 conseillé (non indiqué)	100 g	200 g	200 g + 100 g
Degré hygrométrique	max. 80% rel. (non condensant)
Essai de stabilité (typique)	3 sec.
Température ambiente autorisée	+10 °C ... + 40 °C
Temps de préchauffage	2 heures	2 heures	4 heures
Boîtier (larg x prof x haut) mm	167 x 250 x 85
Filtre vibrant	oui
Plateau de pesée acier inox mm	Ø 81	Ø 81	Ø 81
Unités	voir menu
Poids kg (net)	1	1	1
Interface données	oui (RS232)

KERN	KB 1200-2N	KB 2000-2N	KB 2400-2N	KB 3600-2N
Lisibilité (d)	0,01 g	0,01 g	0,01 g	0,01 g
Plage de pesée (max)	1 200 g	2 000 g	2 400 g	3 600 g
Plage de tarage (par soustraction)	1 200 g	2 000 g	2 400 g	3 600 g
Reproductibilité	0,01 g	0,01 g	0,01 g	0,02 g
Linéarité	±0,03 g	±0,03 g	±0,03 g	±0,05 g
Plus petit poids à la pierce	0,01 g	0,01 g	0,01 g	0,01 g
Points d'ajustage	0,2/0,5/1,0/1,2 kg	0,5/1,0/1,5/2,0 kg	1,0/1,5/2,0/2,4 kg	1,0/2,0/3,0/3,6 kg
Poids d'ajustage F1 conseillé (non indiqué)	1 000 g	2 000 g	2 000 g	2 kg + 1 kg
Degré hygrométrique	max. 80% rel. (non condensant)
Essai de stabilité (typique)	3 sec.
Température ambiente autorisée	+10 °C ... + 40 °C
Temps de préchauffage	2 heures	2 heures	2 heures	4 heures
Boîtier (larg x prof x haut) mm	167 x 250 x 85
Filtre vibrant	oui
Plateau de pesée acier inox mm	130 x 130	130 x 130	130 x 130	130 x 130
Unités	voir menu
Poids kg (net)	1,5	1,5	1,5	1,5
Interface donnéesées	oui (RS232)

KERN	KB 10000 -1N	KB 10k0.05N
Lisibilité (d)	0,1 g	0,05 g
Plage de pesée (max)	10 000 g	10 000 g
Plage de tarage (par soustraction)	10 000 g	10 000 g
Reproductibilité	0,1 g	0,05 g
Linéarité	0,3 g	0,15 g
Plus petit poids à la pierce	0,1 g	0,05 g
Points d'ajustage	2/5/10 kg	2/5/10 kg
Poids d'ajustage F1 conseillé (non indiqué)	10 kg	10 kg
Essai de stabilité (typique)	3 sec.	3 sec.
Température ambiente autorisée	+10 °C ... + 40 °C	+10 °C ... + 40 °C
Temps de préchauffage	2 heures	2 heures
Boîtier (larg x prof x haut) mm	167 x 250 x 85	167 x 250 x 85
Plateau de pesée acier inox mm	150 x 170	150 x 170
Unités	voir menu	voir menu
Filtre vibrant	oui	oui
Poids kg (net)	1,7	1,7
Interface données	oui (RS232)	oui (RS232)

KERN	KB650-2NM	KB6500-1NM	KBJ650-2NM
Catégorie de précision	II	II	II
Lisibilité (d)	0,01 g	0,1 g	0,01 g
Echelon d'étalonnage (e)	0,1 g	1 g	0,1 g
Plage de pesée (max)	650 g	6 500 g	650 g
Charge minimale (Min)	0,5 g	5 g	0,5 g
Plage de tarage (par soustraction)	650 g	6 500 g	650 g
Reproductibilité	0,01 g	0,1 g	0,01 g
Linéarité	±0,03 g	±0,3 g	±0,03 g
Plus petit poids à la pièce	0,01 g	0,1 g	0,01 g
Points d'ajustage	200/500/600 g	2/5/6 kg	-
Poids d'ajustage F1 conseillé (non indiqué)	600 g	6,0 kg	Int. Ajustage
Essai de stabilité (typique)	3 sec.
Température ambiente autorisée	+10 °C ... + 30 °C
Temps de préchauffage	2 heures	2 heures	2 heures
Boîtier (larg x prof x haut) mm	167 x 250 x 85
Filtre vibrant	oui
Plateau de pesée acier inox mm	130 x 130	150 x 170	130 x 130
Unités	g, kg, ct
Poids kg (net)	1,5	1,7	2,1
Interface données	oui (RS232)

2.4 KERN DS

KERN	DS3K0.01S	DS5K0.05S	DS8K0.05	DS10K0.1S
Lisibilité (d)	0,01 g	0,05 g	0,05 g	0,1 g
Plage de pesée (max)	3 000 g	5 000 g	8 000 g	10.000 g
Plage de tarage (par soustraction)	3 000 g	5 000 g	8 000 g	10 000 g
Reproductibilité	0,02 g	0,05 g	0,05 g	0,1 g
Linéarité	±0,05 g	±0,15 g	±0,15 g	±0,3 g
Plus petit poids à la piece	0,01 g	0,05 g	0,05 g	0,1 g
Points d'ajustage	1/2/3 kg	1/2/5 kg	2/4/5/7/8 kg	2/5/10 kg
Poids d'ajustage F1 conseillé (non indiqué)	3 kg	5 kg	5 kg + 2 kg	10 kg
Degré hygrométrique	max. 80% rel. (non condensant)
Essai de stabilité (typique)	3 sec.
Température ambiente autorisée	+10 °C ... + 40 °C
Temps de préchauffage	2 heures	2 heures	2 heures	2 heures
Boîtier (larg x prof x haut) mm	228 x 228 x 70	228 x 228 x 70	315 x 305 x 70	228 x 228 x 70
Filtre vibrant	oui
Plateau de pesée acier inox mm	228 x 228	228 x 228	315 x 305	228 x 228
Unités	voir menu	voir menu	voir menu	voir menu
Poids kg (net)	5,5	5,5	7,5	5,5
Interface donnéesées	oui (RS232)

KERN	DS 16K0.1	DS 20K0.1	DS 30K0.1
Lisibilité (d)	0,1 g	0,1 g	0,1 g
Plage de pesée (max)	16 000 g	20 000 g	30 000 g
Plage de tarage (par soustraction)	16 000 g	20 000 g	30 000 g
Reproductibilité	0,1 g	0,1 g	0,2 g
Linéarité	±0,3 g	±0,3 g	±0,5 g
Plus petit poids à la pierce	0,1 g	0,1 g	0,1 g
Points d'ajustage	5/10/15/16 kg	5/10/15/20 kg	10/15/20/30 kg
Poids d'ajustage F1 conseillé (non indiqué)	10 kg + 5 kg	20kg	20 kg + 10 kg
Degré hygrométrique	max. 80% rel. (non condensant)
Essai de stabilité (typique)	3 sec.
Température ambiente autorisée	+10 °C ... +40 °C
Temps de préchauffage	2 heures	2 heures	2 heures
Boîtier (larg x prof x haut) mm	315 x 305 x 70
Filtre vibrant	oui
Plateau de pesée acier inox mm	315 x 305	315 x 305	315 x 305
Unités	voir menu	voir menu	voir menu
Poids kg (net)	7,5	7,5	7,5
Interface données	oui (RS232)

KERN	DS 36K0.2	DS 30K0.1L	DS 36K0.2L	DS 60K0,2
Lisibilité (d)	0,2 g	0,1 g	0,2 g	0,2 g
Plage de pesée (max)	36 000 g	30 000 g	36 000 g	60 000 g
Plage de tarage (par soustraction)	36 000 g	30 000 g	36 000 g	60 000 g
Reproductibilité	0,2 g	0,2 g	0,2 g	0,4 g
Linéarité	±0,6 g	±0,5 g	±0,6 g	±1,0 g
Plus petit poids à la pièce	0,2 g	0,1 g	0,2 g	0,2 g
Points d'ajustage	10/15/20/30/36 kg	10/15/20/30 kg	10/15/20/30/36 kg	20/30/50/60 kg
Poids d'ajustage F1 conseillé (non indiqué)	20 kg + 10 kg	20 kg + 10 kg	20 kg + 10 kg	50 kg
Degré hygrométrique	max. 80% rel. (non condensant)
Essai de stabilité (typique)	3 sec.
Température ambiente autorisée	+10 °C ... + 40 °C
Temps de préchauffage	2 heures	2 heures	2 heures	2 heures
Boîtier (larg x prof x haut) mm	315 x 305 x 70	450 x 350 x 115
Filtre vibrant	oui
Plateau de pesée acier inox mm	315 x 305	450 x 350
Unités	voir menu	voir menu	voir menu	voir menu
Poids kg (net)	7,5	9,5	9,5	9,5
Interface donnéesées	oui (RS232)

KERN	DS 65K0.5	DS 100K0.5	DS 150K1
Lisibilité (d)	0,5 g	0,5 g	1 g
Plage de pesée (max)	65 000 g	100 000 g	150 000 g
Plage de tarage (par soustraction)	65 000 g	100 000 g	150 000 g
Reproductibilité	0,5 g	0,5 g	1 g
Linéarité	±1,5 g	±1,5 g	±3 g
Plus petit poids à la pierce	0,5 g	0,5 g	1 g
Points d'ajustage	20/30/50/60 kg	20/50/100 kg	50/100/150 kg
Poids d'ajustage F1 conseillé (non indiqué)	50 kg	50 kg + 50 kg	3 x 50 kg
Degré hygrométrique	max. 80% rel. (non condensant)
Essai de stabilité (typique)	3 sec.
Température ambiente autorisée	+10 °C ... + 40 °C
Temps de préchauffage	2 heures	2 heures	2 heures
Boîtier (larg x prof x haut) mm	450 x 350 x 115
Filtre vibrant	oui
Plateau de pesée acier inox mm	450 x 350
Unités	voir menu	voir menu	voir menu
Poids kg (net)	9,5
Interface données	oui (RS232)
KERN	DS 65K1M
Catégorie de précision	II
Lisibilité (d)	1 g
Echelon d'étalonnage (e)	10 g
Plage de pesée (max)	65 000 g
Charge minimale (Min)	50 g
Plage de tarage (par soustraction)	65 000 g
Reproductibilité	1 g
Linéarité	±2 g
Plus petit poids à la pierce	1 g
Points d'ajustage	20/30/50/60 kg
Poids d'ajustage F1 conseillé (non indiqué)	50 kg
Essai de stabilité (typique)	3 sec.
Température ambiente autorisée	+10 °C ... + 30 °C
Temps de préchauffage	2 heures
Boîtier (larg x prof x haut) mm	450 x 350 x 115
Filtre vibrant	oui
Plateau de pesée acier inox mm	450 x 350
Unités	s. Menue
Poids kg (net)	9,5
Interface données	oui (RS232)

2.5 KERN FCB

KERN	FCB6K0.02B	FCB12K0.05B	FCB12K0.1B	FCB24K0.1B	FCB24K0.2B
Lisibilité (d)	0,02 g	0,05 g	0,1 g	0,1 g	0,2 g
Plage de pesée (max)	6 000 g	12 000 g	12 000 g	24 000 g	24 000 g
Plage de tarage(par soustraction)	6 000 g	12 000 g	12 000 g	24 000 g	24 000 g
Reproductibilité	0,04 g	0,05 g	0,1 g	0,1 g	0,2 g
Linéarité ±	0,1 g	0,15 g	0,3 g	0,3 g	0,6 g
Poids à la pièce plus petit	0,02 g	0,05 g	0,1 g	0,1 g	0,2 g
Points d'ajustage	2/5/6 kg	2/5/10/12 kg	2/5/10/12 kg	5/10/15/20/24 kg	5/10/15/20/24 kg
Poids d'ajustage F1recommendé(n'est pas joint)	5 kg	10 kg	10 kg	20 kg	20 kg
Degré hygrométrique	max. 80% rel. (non condensant)
Essai de stabilité (typique)	3 sec.
Température ambiente autorisée	+ 10 °C ... + 40 °C
Temps de préchauffage	2 heures	2 heures	2 heures	2 heures	2 heures
Filtre vibrant	oui
Coffret(L x P x h) mm	270 x 345 x 106	270 x 345 x 106	270 x 345 x 106	270 x 345 x 106	270 x 345 x 106
Plateau de pesée, acier inox	253x228	253x228	253x228	253x228	253x228
Unités	voir menu
Filtre vibrant	oui
Poids kg (net)	3,3	3,3	3,3	3,3	3,3
Interface donnéesés	oui (RS232)

2.6 KERN FKB

KERN	FKB 6K0.02	FKB 8K0.05	FKB 16K0.05	FKB 16K0.1
Lisibilité (d)	0,02 g	0,05 g	0,05 g	0,1 g
Plage de pesée (max)	6 000 g	8 000 g	16 000 g	16 000 g
Plage de tarage (par soustraction)	6 000 g	8 000 g	16 000 g	16 000 g
Reproductibilité	0,04 g	0,05 g	0,1 g	0,1g
Linéarité	±0,1 g	±0,15 g	±0,25 g	±0,3 g
Plus petit poids à la pièce	0,02 g	0,05 g	0,05 g	0,1 g
Points d'ajustage	2/4/5/6 kg	2/4/5/7/8 kg	5/10/15/16 kg	5/10/15/16 kg
Poids d'ajustage F1 conseillé (non indiqué)	5 kg	5 kg + 2 kg	10 kg + 5 kg	10 kg + 5 kg
Degré hygrométrique	max. 80% rel. (non condensant)
Essai de stabilité (typique)	3 sec.
Température ambiente autorisée	+10 °C ... + 40 °C
Temps de préchauffage	2 heures	2 heures	2 heures	2 heures
Boîtier (larg x prof x haut) mm	350 x 390 x 120
Filtre vibrant	oui
Plateau de pesée acier inox mm	340 x 240	340 x 240	340 x 240	340 x 240
Unités	voir menu	voir menu	voir menu	voir menu
Poids kg (net)	6,5	6,5	6,5	6,5
Interface donnéesées	oui (RS232)
KERN	FKB36K0.1	FKB36K0.2	FKB65K0.2	FKB65K0.5
Lisibilité (d)	0,1 g	0,2 g	0,2 g	0,5 g
Plage de pesée (max)	36 000 g	36 000 g	65 000 g	65 000 g
Plage de tarage (par soustraction)	36 000 g	36 000 g	65 000 g	65 000 g
Reproductibilité	0,2 g	0,2 g	0,4 g	0,5 g
Linéarité	±0,5 g	±0,6 g	±1,0 g	±1,5 g
Plus petit poids à la pierce	0,1 g	0,2 g	0,2 g	0,5 g
Points d'ajustage	10/20/30/36 kg	10/20/30/36 kg	20/30/50/60 kg	20/30/50/60 kg
Poids d'ajustage F1 conseillé (non indiqué)	20 kg + 10 kg	20 kg + 10 kg	50kg	50kg
Degré hygrométrique	max. 80% rel. (non condensant)
Essai de stabilité (typique)	3 sec.
Température ambiente autorisée	+10 °C ... + 40 °C
Temps de préchauffage	4 heures	2 heures	4 heures	2 heures
Boîtier (larg x prof x haut) mm	350 x 390 x 120
Filtre vibrant	oui
Plateau de pesée acier inox mm	340 x 240	340 x 240	340 x 240	340 x 240
Unités	voir menu	voir menu	voir menu	voir menu
Poids kg (net)	6,5	6,5	6,5	6,5
Interface donnéesées	oui (RS232)

KERN	FKB 8K0.1M	FKB 65K1M
Catégorie de précision	II	II
Lisibilité (d)	0,1 g	1 g
Echelon d'étalonnage (e)	1,0 g	10 g
Plage de pesée (max)	8 000 g	65 000 g
Charge minimale (Min)	5,0 g	50 g
Plage de tarage (par soustraction)	8 000 g	65 000 g
Reproductibilité	0,1 g	1 g
Linéarité	±0,3 g	±3 g
Plus petit poids à la pièce	0,1 g	1 g
Points d'ajustage	2/5/7/8 kg	20/30/50/60 kg
Poids d'ajustage F1 conseillé (non indiqué)	5 kg + 2 kg	50 kg
Degré hygrométrique	max. 80% rel. (non condensant)
Essai de stabilité (typique)	3 sec.
Température ambiente autorisée	+10 °C ... + 30 °C	+10 °C ... + 30 °C
Temps de préchauffage	2 heures	2 heures
Boîtier (larg x prof x haut) mm	350 x 390 x 120
Filtre vibrant	oui
Plateau de pesée acier inox mm	340 x 240	340 x 240
Unités	voir menu	voir menu
Poids kg (net)	6,5	6,5
Interface donnéesées	oui (RS232)

3 Indications fondamentales (généralités)

Avant l'installation et la mise en service de l'appareil, il est impératif d'étudier et d'appliquer la totalité du mode d'emploi.

3.1 Utilisation conforme à la destination de l'appareil

La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières. Elle est donc pour être utilisée comme „balance non automatique“, c.à. d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.

3.2 Utilisation inadéquate

Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites quantités de matières à peser sont retirees ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la balance peut provoquer l'affichage de résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement d'un recipient posé sur la balance.) Ne pas laisser trop longtemps une charge sur le plateau de pesée. A long terme, cette charge est susceptible d'endommager le système de mesure.

Eviter impératifement de cogner la balance ou de charger cette dernière au-delà de la charge maximale indiquée (Max.) après déduction eventuelle d'une charge de tare déjà existante. Sinon, la balance pourrait être endommagée.

Ne jamais utiliser la balance dans des endroits ou des explosions sont susceptibles de se produit. Le modèle en série n'est pas équipé d'une protection contre les explosions. Toute modification construction de la balance est interdite. Ceci pourrait provoquer des résultats de pesée erreions, des defaults sur le plan de la technique de sécurité ainsi que la destruction de la balance.

La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d'utilisation/d'application dérogeant à ces dernières doivent faire l'objet d'une autorisation écrite délivrée par KERN.

3.3 Garantie

La garantie n'est plus valable en cas

• de non-observation des prescriptions figurant dans notre mode d'emploi
• d'utilisation outrepassant les applications décrites
• de modification ou d'ouverture de l'appareil
• d'endommagement mécanique et d'endommagement lié à des matières ou des liquides
• de dépréciation naturelle et d'usure
• de mise en place ou d'installation électrique inadéquates
• de surcharge du système de mesure

3.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de la balance et du poids de contrôle eventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre des contrôleis d'assurance qualité. A cette fin, l'utiliseur responsable doit définir un intervalle de temps approprié ainsi que le type et l'étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accréitede DKD, KERN propose un calibrage rapide et économique pour les poids d'ajustage et les balances (sur la base du standard national).

4 Indications fondamentales concernant la sécurité

4.1 Observe les indications du mode d'emploi

Lisez attentivement la totalité de ce mode d'emploi avant l'installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN.

Toutes les versions en langues étrangères incluent une traduction sans engagement.
Seul fait foi le document allemand original.

4.2 Formation du personnel

L'appareil ne doit ettreutilise et entretenu que par des collaborateurs formes a cette fin.

5 Transport et stockage

5.1 Contrôle à la réception de l'appareil

Nous you prions de contrcler I'emballage des son arrivée et de verifier lors du deballage que I'appareil ne presente pas de dommages exterieurs visibles.

En cas de dommages visibles, demandez au livreur une confirmation signee de ces derniers. Ne pas modifier la marchandise et I'emballage, ne retirer aucune des pieces livrées.

Signalez immédiatement (en l'espace de 24h) par écrit les dommages au transporteur du paquet.

5.2 Emballage

Conserve l'ensemble des pieces de l'emballage d'origine dans le cas où l'appareil devrait etre renvoye au fabricant.

L'appareil ne peut etre renvoye que dans I'emballage d'origine, enlevez le plateau de pe-see.

Avant l'expédition, détachez tous les cables raccordés et toutes les pieces démontables/amovibles.

Installez les évventuelles sécurités prévues pour le transport. Veillez à ce qu'aucune piece, par ex. la cage ou le plateau de pesée, le bloc d'alimentation secteur etc., ne puisse glisser et être endommagée.

6 Déballage, installation et mise en service

6.1 Lieu d'installation, lieu d'utilisation

La balance a ete construite de maniere a pouvoir obtenir des résultats de pesee fiables dans les conditions d'utilisation d'usage.

Vous pouvez travailler rapidement et avec précision à condition d'installer votre balance à un endroit approprié.

A cette fin, tenez compte des points suivants concernant le lieu d'installation:

• Placer la balance sur une surface solide et plane;
• Eviter d'exposer la balance à une chaleur extréme ainsi qu'une fluctuation de température, par exemple en la plaçant pres d'un chauffage, ou de l'exposer directement aux rayons du soleil;
• Protégé la balance des courants d'air directs pouvant être provoqués par des fenêtres ou des portes ouvertes;
• Eviter les secousses durant la pesée;
• Protéger la balance d'une humidité atmosphérique tropée, des vapeurs et de la poussière;
• N'exposez pas trop longtemps la balance à une humidité élevée. L'installation d'un apparéil froid dans un endroit nettement plus chaud peut provoquer l' apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l' apparéil) non autorisée. Dans ce cas, laissez l' apparéil coupé du secteur s'acclimat à la température ambientependant env. 2 heures.
• Eviter une charge electrostatique des matieres à peser, du réseau et de la cage de pesée.

L' apparition de champes electromagnétiques ou de charges electrostatiques, ainsi que d'électricité instable peut provoquer des divergences d'affichage importantes (résultats de pesée erreurs). Il faut alors installer la balance à un autre endroit.

6.2 Déballage

Sortir avec précaution la balance de l'emballage,steroler la pochette en plastique et installer la balance au poste de travail prevu a cet effet.

6.2.1 Installation

La balance doit être installée de manière à ce que le plateau de pesée soit place exactement à l'horizontal.

6.3 Raccordement au secteur

L'alimentation en courant s'effectue au moyen du bloc externe d'alimentation secteur. La valeur de tension imprimée sur l'appareil doit concorder avec la tension locale.

N'utilisez que des blocs d'alimentation secteur livrés par KERN. L'utilisation d'autres marques n'est possible qu'avac I'autorisation de Kern.

6.4 Régime sur piles FKB

Retirer le couvercle du compartment et piles (6× 1,5V) pour inserer les piles. Oter le couvercle a l'aide d'une monnaie.
Dans chacun destuvaux de piles,inserer trois piles dans le même sens de polarite.
Visser de nouveau le couvercle du compartment de piles.

Pour menager les piles, l'éclairage arrière-plan peut être éteint (voir au chap. 7.3).

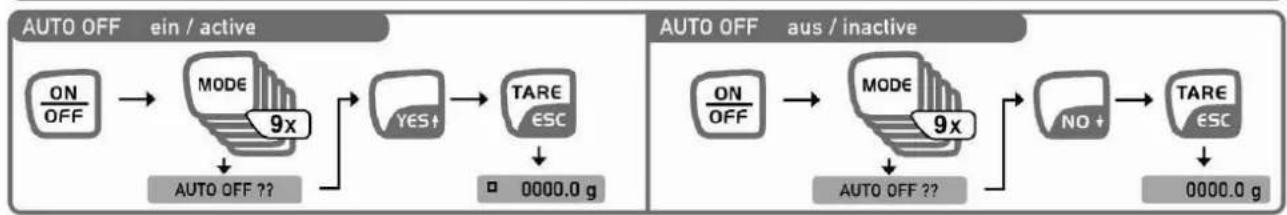

En outre la fonction AUTO-OFF peut etre activee (voir au chap. 7.2.10).

Si la tension de la pile descend au-dessous d'une valeur critique pour la fiabilité du fonctionnement, ca est affché dans l'affichage par l'information "BATT LOW".

6.5 Raccordement de périphériques

Avant le raccordement ou le débranchement d'appareils supplémentaires (imprimante, PC) à l'interface de données, la balance doit impérativement être coupée du secteur.

N'utilisez avec votre balance que des accessoires et des péripériques livrés par KERN, ces derniers étant adaptés de manière optimale à votre balance.

6.6 Première mise en service

Un temps de chauffe de deux heures intervenant après la mise en marche stabilise les valeurs de mesure.

La précision de la balance dépend de l'accelération due à la pesanteur.

Il est impératif de tener compte des indications du chapitre Ajustage.

6.7 Ajustage

Etant donné que la valeur d'accelération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque balance – conformément au principe physique fondamental de pesée – à l'accelération de la pesanteur du lieu d'installation (uniquement si la balance n'a pas déjà été ajustée au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations du température d'environs. Pour obtenir des valeurs de mesure précises, il est recommendé en supplément d'ajuster aussi périodiquement la balance en fonctionnement de pesée.

6.8 Ajuster (voir 7.2.6)

L'exactitude de la balance peut être à tout moment contrôle et régée à nouveau au moyen d'un poids d'ajustage.

Attention:

Dans le cas des balances vérifiées, la possibilité d'ajustage est rendue impossible.

Procedure d'ajustage:

Il faut vérifier que les conditions de l'environnement sont stables. Pour la stabilisation, un temps de chauffage court est approprié, d'environ 15 minutes.

6.8.1 Ajustage pour la vérification (KERN 573; FKB-M; KB-NM; FCB-M; DS-M)

Généralités

Avant le procès de vérification, la balance doit être ajustée.

Avantage :

L'ajustage est seulement possible quand le commutateur d'ajustage ne se trouve pas à position de blocage.

Le commutateur d'ajustage se trouve au sol du carter entre les deux pieds tournants.

Sur le modele FKB il faut enlever le panneau de revetement du fond du boitier.

Commutateur à droite	Accès libre à la fonction d'ajustage.
	Cette régulation doit être prise avant d'initier le procès d'ajustage.
	Ajustage selon chapitre 7.2 „Commandes" du mode d'emploi.
	Après l'ajustage, la fonction d'ajustage doit être bloquée en mesure le commutateur à gauche.
Commutateur à gauche	La fonction d'ajustage est bloquée.
	Après l'ajustage, la fonction d'ajustage doit être bloquée au moyen de ce commutateur.
	Cette régulation doit être pris avant de initier le procès de vérification.
	La balance est maintainant préparée pour le procès de vérification.
	Après la vérification, le commutateur d'ajustage doit être munie avec une plaque de vérification pour éviter l'accès non autorisé.

6.9 Etailonnage

Généralités:

D'après la directive UE 90/384/CEE, les balances doivent faire l'objet d'un étalonnage lorsqu'elles sont utilisées tel qu'indiqué ci-dessous (domaine régi par la loi):

a) Dans le cadre de relations commerciales, lorsque le prix d'une marchandise est déterminé par pesée.
b) Dans le cas de la fabrication de médicaments dans les pharmacies ainsi que pour les analyses effectuees dans les laboratoires medicaux et pharmaceutiques.
c) A des fins officielles
d) Dans le cas de la fabrication d'un emballage tout prêt

En cas de doute, adresse-vous à la D.R.I.R.E. local.

Indications concernant I'etalonnage

Il existe une homologation UE pour les balances désignées comme homologues à l'étalonnage dans les données techniques. Si la balance est utilisée comme décrit cédessus dans un domaine soumis à l'obligation d'étalonnage, elle doit alors faire l'objet d'un étalonnage et être régulièrement vérifiée par la suite.

Les étalonnages ultérieurs doivent être effectuels selon les prescriptions légales respectives des pays d'utilisation. En Allemagne par ex., la durée de validité de l'étalonnage pour les balances est de 2 ans en rège générale.

Les prescriptions legales du pays d'utilisation doivent etre respectees.

Sans les ,cachets", l'étalonnage de la balance n'est pas valable.

Les balances soumises à l'obligation d'étalonnage doivent être mises hors circuit, lorsque:

• le résultat du pesage de la balance se trouve en dehors des erreurs maximales tolérées en service. Chargez de ce fait à intervalles réguliers la balance avec un poids de contrôle connu (env. 1/3 de la charge max.) et comparez le résultat avec la valeur affichée.
  L'échéancier pour l'étalonnage périodique est dépasse.

7 Fonctionnement

7.1 Panneau de commande d'affichage

Symbole affché

Signification

Surcharge: la plage de pesée est dépassée

Sous-charge: la plage de pesée n'est pas atteinte

En mode de comptage et de % : piece trop légère

AUTO TARE active / en fonctionnement d'étalonnage affichage zéro

Preselect tare Présélection de tare active

Différence en % lors de la pesée en pourcentage

Poids net du composant lors de la préparation de recettes

Poids brut de plusieurs composants lors de la préparation de recettes

La balance est en mode de comptage et affiche actuellément la valeur du poids de la quantité à compter

Pour balance à plusieurs games fonctionnement d'étalonnage l'indication de la gamme

7.2 Commandes

7.2.1 PESEE avec TARAGE

Lors de la pesée, une quantité déterminée du poids doit être versée dans un récipient de pesée sans que le poids propre du récipient ne soit lui aussi pesé. Grace au tarage (TARE), le récipient de pesée n'est pas pris en compte lors de la pesée, ce qui permet de n'afficher que la valeur mesurée du produit. La valeur du récipient de pesée taré est déduite de la plage de pesée maximale - la tare est donc soustractive. Attendez jusqu'à ce que le symbole d'unité g. kg s'affiche à l'écran de visualisation. Maintenant, le résultat de pesée est stable

7.2.2 COMPTAGE-Selectionner piece de reference

Pour pouvoir compter une quantité de pieces plus importante, il faut déterminer le poids moyen par piece au moyen d'une petite quantité (nombre de pieces de reférence).

Plus le nombre de pieces de reference est important, plus la précision de comptage est elevée. Dans le cas de petites pieces ou de pieces fortement différentes, veillez à ce que le nombre de pieces de reference soit particulièrement elevé.

COMPTAGE

Poser d'abord sur la balance le nombre de pieces correspondant au nombre de pieces de referece déterminé ci-dessus. Grace à l'optimisation automatique de reference (OPT), la précision de comptage est automatiquement augmentée jusqu'à 100 pieces posées sur la balance.

Poser ensuite la quantite a compter.

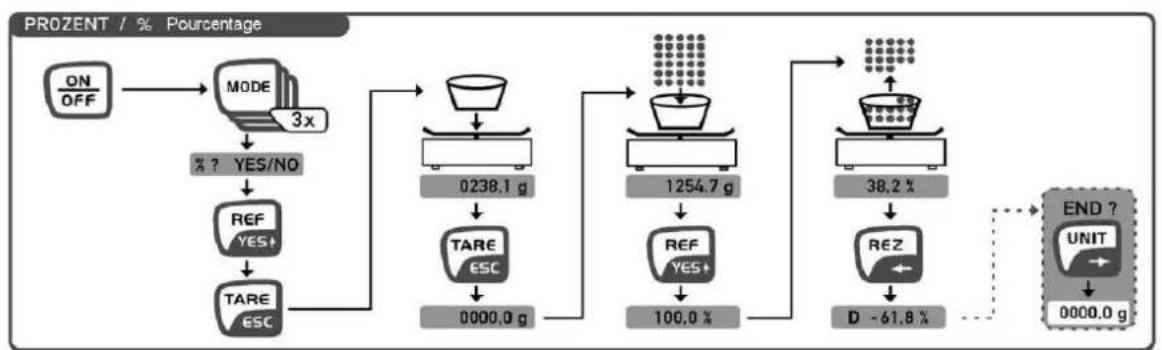

7.2.3POURCENTAGE%

La pesée en pourcentage vous permet de rétarer des quantités partielles d'un réseau de pesée.

Au lieu du retrait manuel, la balance affichera en % par ex. la quantite d'humidite evaporée lors d'un processus de dessiccation

La quantité retiree est tout d'abord affichée en %.

La touche REZ permel d'afficher en % la quantité restant dans le écipient.

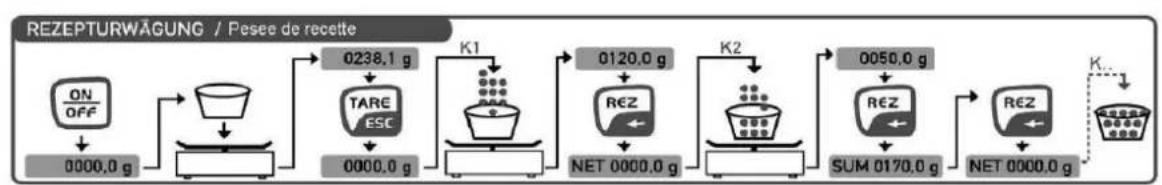

7.2.4 PESEE DE RECETTE

La fonction pesée de recette vous permet de peser plusieurs composants (K1, K2, ..., Kn) les uns après les autres puis de déterminer le poids total de ces derniers.

La touche ESC pemet de revenir en mode de pesée.

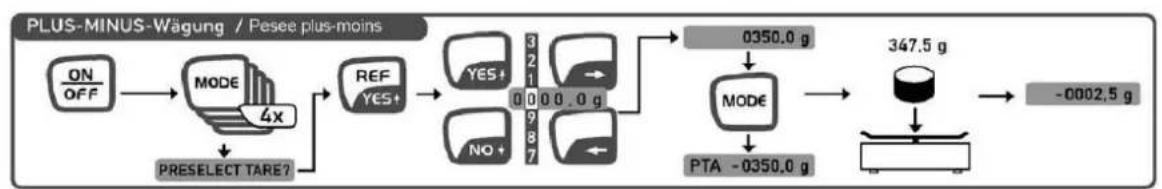

7.2.5 PESEE PLUS-MOINS

Lors de la pesée plus-moins, des pieces à contrcler sont comparées a une valeur de reference et les deviations plus ou moins par rapport a cette derniere s'affichent a l'ecran de visualisation.

7.2.6 AJUSTAGE

La balance doit être ajustée sur son lieu d'installation avant la première utilisation puis à intervalles réguliers.

Tenez compte s.v.p. du temps de chauffe indique dans le chapitre, Première mise en service.
Éviter impératifement les scousses et les perturbations durant le processus d'ajustage!!

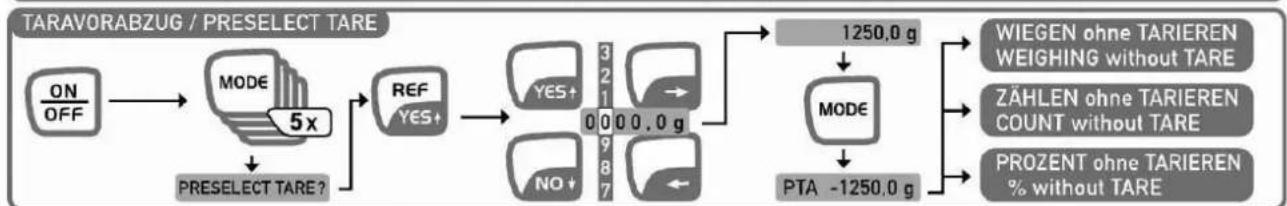

7.2.7 RETRAIT PREALABLE DETARE

Le poids propre déjà connu d'un recipient de pesée peut être „retiré par tarage" en saisissant ce poids pour retrait préalable de tare, afin que seul le poids net du corps à peser soit affché lors des pesées ultérieures. Affichage: PTA No pas procédé à un tarage manuel avec la touche TARE!

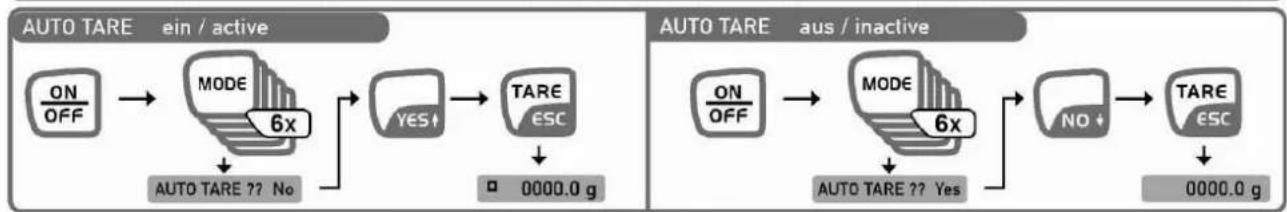

7.2.8 AUTO TARE en marche/active

AUTO TARE à l'arrêt/inactive

L'activation de la fonction Autotare sert à stabiliser le point zéro de la balance. Les modifications de moindre importance dans la zone du point zéro sont automatiquement tarées, c. à d. que l'affichage reste à zéro.

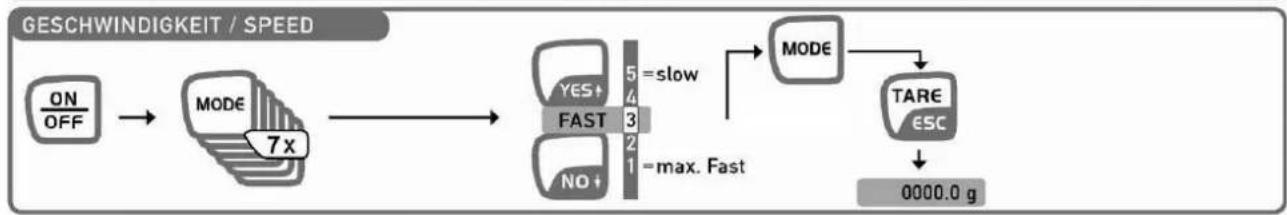

7.2.9 VITESSE / FILTRAGE

La balance peut etre adapte a son lieu d installation selon des degrs allant de 1 a 5.
Degre 1 = bonnes conditions d installation, affichage rapide / filtrage minime (par ex. dosage)
Degre 5 = mauvaises conditions d installation, affichage lent / filtrage eleve (en cas de conditions ambiantes instables) Les peses de dosage, par ex., necessiter une vitesse d'affichage plus elevee, ce qu'il vous est possible de regler avec,Fast dans le programme MODE.

7.2.10 AUTO OFF en marche/active

AUTO OFF à l'arret/Inactive

La fonction Auto-off eteint la balance au bout d'env. 60 secondes si cette derniere n'est pas utilise.

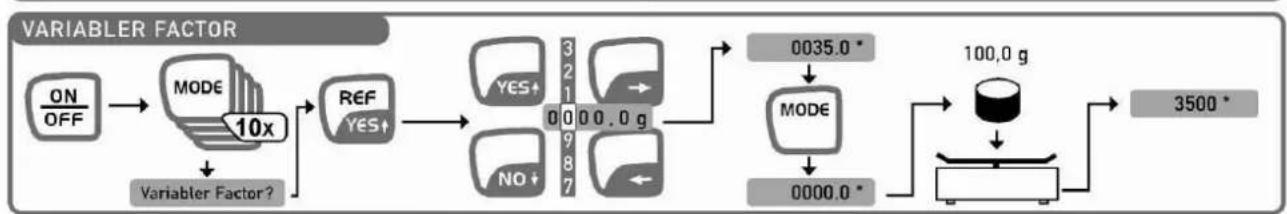

7.2.11 FACTEUR VARIABLE

La valeur de pesée en g est automatiquement multiplie par le facteur variable applique et le résultat (avec l'unité ) s'affiche a I'ecran de visualisation. Example: Une feuille de papier de format 10x10cm pse 0,6 g. Le poids devant etre déterminé au m2,le facteur multiplicitateur doit etre egal a 100. La valeur d'affichage s'eleve donc a 60,0 g/m2 (0,6g x 100 = 60,0)

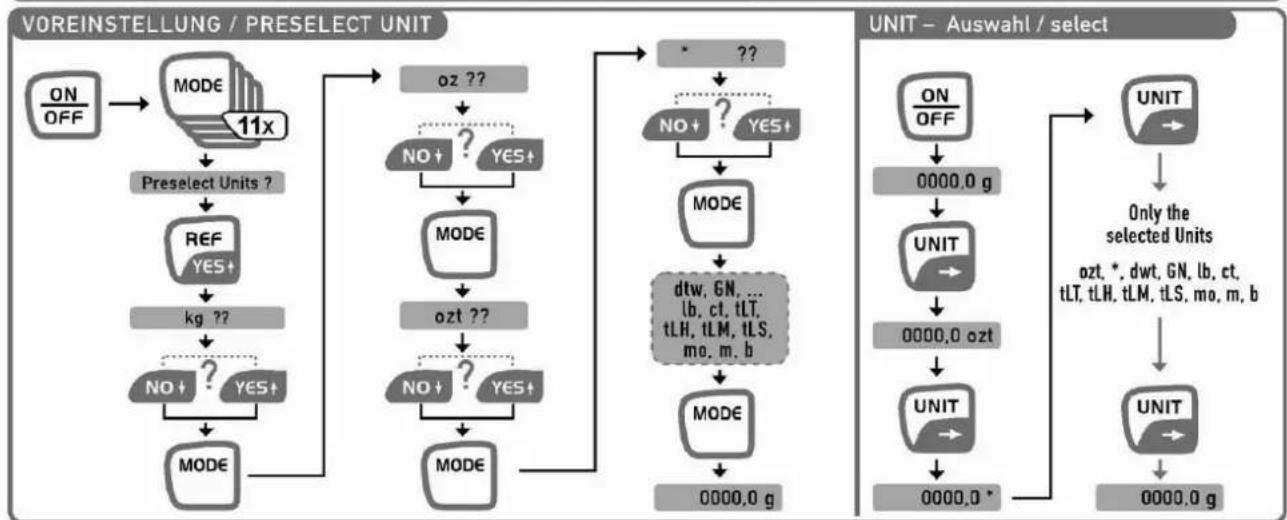

7.2.12 PREREGLAGE D'UNITE

Selection d'UNITE

Toules les unités sélectionnées en Preselect Units avec YES sont proposées en mode de pesée avec la touche UNIT en vue d'une conversion d'unité.

Recommendation: ne presselectionner que les unités vraiment nécessaires.

A chaque fois que vous appuyez sur la touche UNIT, vous passerez à la prochaine unité préseLECTIONnée (avec Preselect Units)

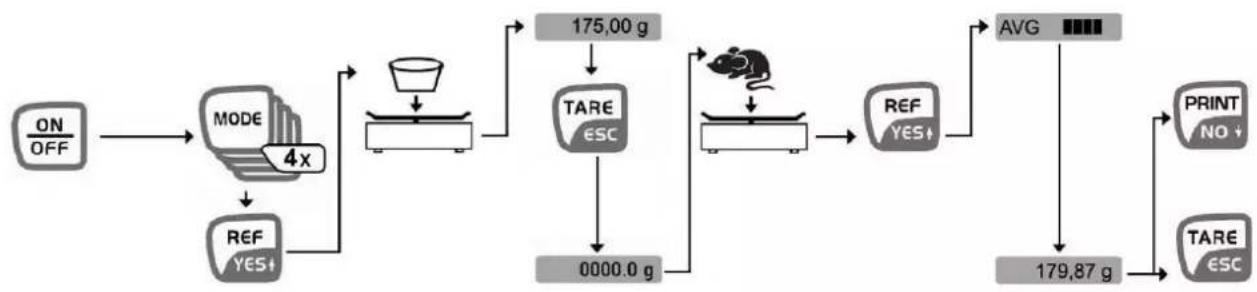

7.2.13 Pesée d'animaux:

• Activer sur Mode/Animal weigh. Y/N (4xMode)
• Placer le conteneur sans objet à peser sur le bac de pesée et tarer
• Mettre l'objet à peser (animal) dans le conteneur et démarrer sur la touche REF/YES
• La formation de la moyenne pondérée est montré dans l'afficheur avec AVG ainsi que par l'extinction des blocs de caractères individuels et la valeur sur l'affichage fixée après.
• Imprimer et effacer la valeur moyenne sur la touche PRINT
  Effacement simple possible en appuyant sur la touche TARE.

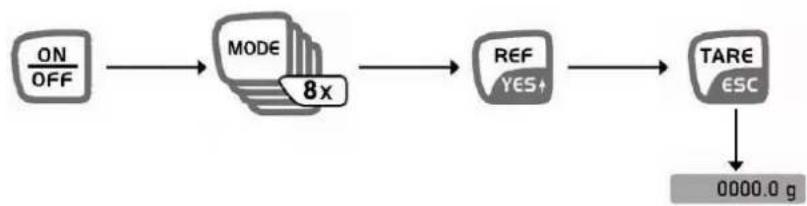

7.2.14 Swap:

• Filtration forte

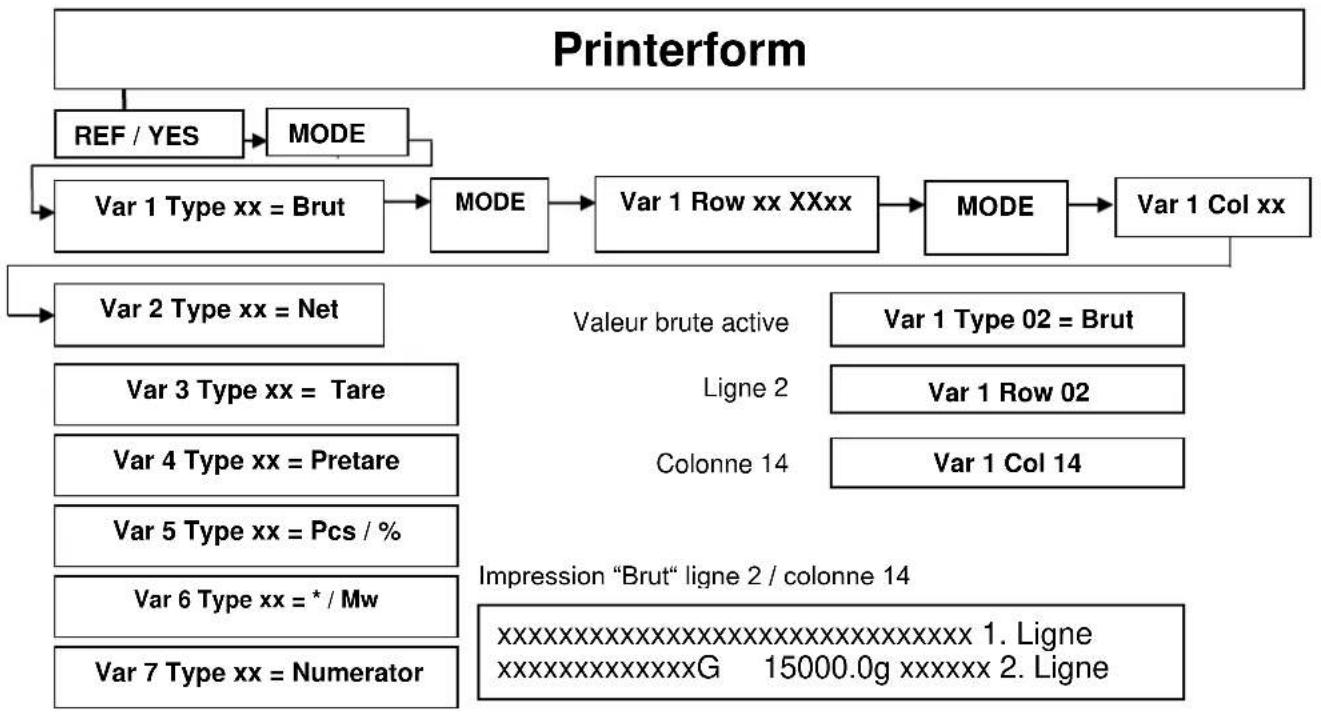

7.2.15 Contenu de l'impression du formulaire:

MODE / PRINTER / PRINTERFORM

7.3 Illumination de I'afficheur

Lorsque la balance est en marche et lorsque l'affichage est sur zéro, seLECTIONner par pression sur la touche „MODE“ le point du menu „Backlight“. Valider sur la touche „YES“ l'illumination permanente de l'éclairage d'arrière-plan de l'afficheur. L'éclairage d'arrière-plan est désactivé en appuyant sur la touche „NO“.

Si l'éclairage d'arrière-plan doit être mis hors circuit par une minuterie (pour menager la batterie), le point du menu „Backlight auto" peut être sélectionné sur la touche „MODE" et validé sur la touche „YES". La coupure s'opère alors automatiquement 10 sec. après qu'une valeur stable de pesée a été atteinte.

7.4 Interface pour sortie de données RS 232 C

\section*{Caracteristiques techniques}

Code ASCII de 8 bits
- 1 bit de départ, 8 bits de données, 1 bit d'arrêt aucun bit de parité
- Vitesse de transmission régiable entre 2400, 4800 et 9600 bauds (configuration au départ de l'usine) et 19200 bauds.
- Prise SUB-D à 9 pôles nécessite
- En utilisant un interface l'usage correct est seulement assure avec le cable interface KERN (max. 2m) correspondant.

Affectation de la douille

Vitesse de transmission en baud

La vitesse de transmission en baud servant à transmettre les valeurs mesurées est régée à l'aide de la touche MODE. Dans l'exemple suivant, le baud rate est modifié de 2400 à 4800 bauds :

Réglage du vitesse de transmission en baud	Affichage
1. Appuyez plusieurs fois sur la touche « MODE » jusqu'à ce que « PRINTER? » apparaisse.	PRINTER?
2. Appuyez sur « YES ».	2400 Baud
3. Appuyez plusieurs fois sur « MODE » jusqu'à ce que la baud rate démandé soit affché (ex. 4800 bauds).	4800 Baud
4. Appuyez sur « YES » pour 4800 bauds, le X valide le réglage nouveau.	4800 Baud
5. Appuyez plusieurs fois sur « MODE » jusqu'à ce que la balance af-fiche à nouveau des grammes ou alors appuyez sur « TARE ».	X 0,0 g

7.5 Transmission de données via interface RS 232 C

Transmission de données via interface RS 232 C Information générale

Le transfert des données entre la balance et un apparéil périphérique (p. ex. imprimante, PC ...) fonctionne seulement à la condition que les deux apparéils ont été régés sur le même paramètre d'interface (p. ex. Baud rate, parité ...).

II y a 5 méthodes de transfert de données:

Transfert de données par la touche « PRINT »

On peut déclencher le procédé d'impression par la touche « TARE ». Les réglages « AUTOPRINT » et « AUTOPRINT PC » devraient être désactivés.

AUTOPRINT (Transfert de données après la charge)

Le réglage « AUTOPRINT » se trouve dans le chemin « PRINTER » et peut être actionné ou désactionné.

Si « AUTOPRINT PC » est activé, des valeurs actuelles de pesée seront envoyées en façon continuaule via l'interface RS 232 C.

AUTOPRINT PC (Transfert continuel)

Le réglage « AUTOPRINT PC » se trouve dans le chemin « PRINTER » et peut y être actionné ou désactionné. Si « AUTPRINT PC » est activé, des valeurs actuelles de pesée seront envoyées en façon continuaule via l'interface RS 232 C.

Transfert de données par télécommande

Les fonctions suivantes peuvent être déclenchées au niveau de la balance grâce à des ordres de commande à distance transmis à la balance comme signes ASCII.

t Tarage.

w Une valeur pesée (meme instable) est envoyee par la balance par l'intermediaire de l'interface serielle.

s Une valeur pesée stable est envoyée par la balance par l'intérimédiaire de l'interface sériele.

Après avoir reçu l'un des deux signes w ou s, la balance envoie des données à l'imprimante sans observer une pause d'impression entre les signes.

Edition sur imprimante à code à barres

Le mode de transmission des données est à commuter en „BA Pr" (chapitre 8.5.1).

Une imprimante du modele LP2824 est prevue comme imprimante a code a barres.

Il faut observer ici que le format d'edition de la balance est défini à demeure et ne peut pas être modifié.

Le format d'impression est mémorisé dans l'imprimante. Ceci revient à dire qu'en cas de défectuosité l'imprimante ne peut pas être interchangée simplement contre un autreSORTANT de fabrication, mais le logiciel doit y'être enregistré au préalable par KERN.

Cette imprimante et la balance doivent être interconnectées hors circuit par le cable d'interface joint.

Après mise en circuit des deux apparêls et rétablissement de la remise en ordre de marche est édité une étiquette après pression sur la touche PRINT

7.5.1 Description de transfert de données

Chaque transmission de données a la structure suivante:

B*: = Espace ou % dans la gamme du point zéro si Autotara est activé B, 0, ; g: = Espace ou valeur de pesage avec unité, dépendant de la charge sur le plateau

E = unité

Le numérateur se trouve dans le menu « Printer » et peut-être activé ou désactivé. Lors de l'affichage des données grâce à la touche d'impression, le numérateur est élevé automatiquement au chiffre supérieur.

7.6 Imprimante de valeurs mesurées

Une imprimitante peut être raccordée à toutes les balances disposant d'une interface de sortie de données RS 232 C.

Dans l'impression figure le poids en grammes. En mode de comptage, le nombre de pieces ou le poids est imprimé.

En mode de détermination de pourcentages, les pourcentages ou le poids sont imprimés. L'impression se fait par pression de la touche « PRINT »

Avec le numéroteur, toute impression peut être numérotée de façon continue.

Pour remettre le numéroteur à zéro (000), il suffit d'arrête la balance ou d'actionner la Touche « CLEAR ».

7.7 Pesage par en dessous

Des objets, qui par leur taille ou leur forme ne peuvent etre déposés sur le plateau de la balance, peuvent etre pesés grâce au système de pesage par en-dessous.

Procedez de la maniere suivante:

• Eteindre la balance.
• Retourner la balance, et faire attention ici, que le plateau ne soit pas surcharge.
• Ouvrir le couvercle situé sur le fond de la balance.
• Suspendre le crochet de pesage par en dessous.
• Placer la balance au-dessus d'une ouverture.
• Suspendre le corps à peser au crochet et procéder à la pesée.

! ATTENTION !

Veillez à ce que le crochet servant au pesage par en dessous soit bien stable afin d'obtenir un bon résultat de pesage (risque de rupture).

S'assurer toujours qu'il n'y a ni etres vivants ni materiaux qui pourraient etre de ce fait blesses ou subir des dommages.

! NOTE !

Refermez impératifement l'ouverture sous la balance (protection anti-poussière) à la fin du pesage par en dessous.

8 Maintenance, entretien, élimination

8.1 Nettoyage

Avant le nettoyage, coupez l'appareil de la tension de fonctionnement.

N'utilisez pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié avec de la lessive de savon douce. Veiliez à ce que les liquides ne puissant pas pénétrer dans l'appareil et frottez ensuite ce dernier avec un chiffon doux sec. Les restes d'échantillon peuvent être retirés avec précaution à l'aide d'un pinceau ou d'un aspirateur-balai.

Retirer immediatement les matieres à peser renversées sur la balance.

8.2 Maintenance, entretien

L'appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l'autorisation

de KERN.

Avant d'ouvrir l'appareil, couper ce dernier du secteur.

8.3 Elimination

L'élimination de l'emballage et de l'appareil doit être effectuee par I'utilisateur selon le croit national ou regional en vigueur au lieu d'utilisation.

9 Aide succincte en cas de panne

En cas d'anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.

Aide:

Anomalie

Cause possible

L'affichage de poids ne s'allume pas.

• La balance n'est pas en marche.
• La connexion au secteur est coupée (cable de secteur pas branché/défectueux).
• Panne de tension de secteur.

L'affichage de poids change

continuellesment

Courant d'air/circulation d'air
- Vibrations de la table/du sol
- Le plateau de pesée est en contact avec des corps étrangers.
- Champs electromagnétiques/ charge electrostatique (changer de lieu d'installation/ si possible, arrêté l'appareil provoquant l'anomalie)

Il est évident que le résultat de pesée est erroné

• L'affichage de la balance n'est pas sur zéro
• L'ajustage n'est plus bon.
• Changements élevés de température.
• Champs electromagnétiques/ charge electrostatique (changer de lieu d'installation/ si possible, arrêté l'appareil provoquant l'anomalie)

Au cas où d'autres messages d'erreur apparaisent, arrêté puis rallumer la balance. Si le message d'erreur ne disparait pas, informer le fabricant.

10 Déclaration de conformité

KERN & Sohn GmbH

D-72322 Balingen-Frommern

Postfach 4052

Déclaration de conformité

EC- Déclaration de conformité

Déclaration de conformité

EC- Déclaration de conformité
