DE 15K0.2D - Pèse-lettres Kern - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pèse-lettres / Balance plate-forme
Marque	Kern
Modèle	DE 15K0.2D
Plage de pesée (max)	6 kg / 15 kg (double portée)
Lisibilité (d)	0,2 g / 0,5 g selon la portée
Poids minimal par pièce (comptage)	400 mg
Reproductibilité	0,2 g / 0,5 g
Linéarité	± 0,8 g / 2 g
Temps de préchauffage	2 heures
Temps de stabilisation (typique)	2,5 secondes
Quantités de référence pour comptage	5, 10, 20, 25, 50 pièces
Poids d'ajustage recommandé	15 kg (catégorie F2)
Alimentation	DC 15V / 600 mA (bloc secteur externe)
Température de fonctionnement	+5°C à +35°C
Humidité maximale	80 % (sans condensation)
Dimensions du terminal (L x P x H)	226 x 111 x 58 mm
Dimensions de la plateforme (L x P x H)	318 x 308 x 85 mm
Poids net	7,5 kg
Fonctions principales	Pesage, tarage, pré-tare, pesées plus/moins, comptage de pièces, pesées nettes total, pesées en pourcentage, unités de pesée, éclairage d'écran, pesée d'animaux
Interface	RS232C (9 broches, transmission 8 bits, 1 start, 1 stop, pas de parité)
Entretien	Nettoyage avec un chiffon humide et savon doux ; éviter les produits agressifs
Sécurité	Ne pas surcharger au-delà de la portée max ; utiliser sur une surface stable ; éviter champs électromagnétiques
Réparabilité	Réservé au personnel agréé KERN ; ne pas ouvrir soi-même
Accessoires fournis	Terminal, plateforme, bloc d'alimentation, capot de protection, mode d'emploi

FOIRE AUX QUESTIONS - DE 15K0.2D Kern

Comment mettre en service la balance Kern DE 15K0.2D ?

Placez la balance sur une surface plane et stable. Branchez le bloc secteur sur le terminal et sur le secteur. Mettez la balance en marche via la touche ON OFF. Laissez préchauffer 2 heures pour une précision optimale.

Comment effectuer un tarage ?

Mettez la balance en marche et attendez l'affichage '0'. Placez le récipient vide sur la plateforme, puis appuyez sur la touche TARE. L'affichage revient à zéro, indiquant que le poids du récipient est mémorisé. Vous pouvez répéter l'opération pour plusieurs ajouts.

Comment utiliser le comptage de pièces ?

Appuyez brièvement sur la touche MODE pour entrer en mode comptage. Sélectionnez la quantité de référence (5, 10, 20, 25 ou 50 pièces) en appuyant plusieurs fois sur MODE. Placez le nombre correspondant de pièces sur la plateforme et validez avec SET M. La balance affiche le nombre de pièces ajoutées par la suite.

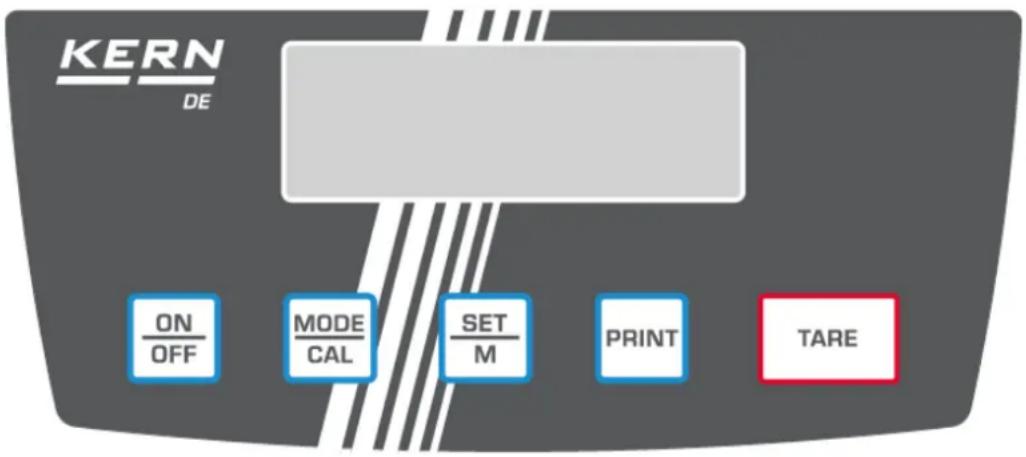

Comment réaliser un ajustage (calibrage) ?

Assurez des conditions stables (préchauffage effectué). Mettez la balance en marche. Appuyez et maintenez la touche MODE jusqu'à ce que 'CAL' s'affiche, puis le poids d'ajustage recommandé (15 kg) clignote. Posez le poids d'ajustage au centre de la plateforme et appuyez sur SET M. 'CAL F' confirme la réussite ; la balance revient en mode pesée.

Quels sont les réglages disponibles via l'interface RS232C ?

L'interface permet de configurer le mode de transfert (impression manuelle Pr PC, automatique AU PC, etc.) et le débit en bauds (1200, 2400, 4800, 9600 ou 19200 bauds). Accédez au menu en maintenant la touche PRINT enfoncée jusqu'à l'affichage 'UNIT', puis naviguez avec MODE et validez avec SET M.

Comment nettoyer la balance ?

Avant tout nettoyage, débranchez la balance. Utilisez un chiffon humide imbibé d'eau savonneuse douce (pas de solvants ni produits agressifs). Essuyez ensuite avec un chiffon sec et doux. Veillez à ce qu'aucun liquide ne pénètre à l'intérieur. Retirez immédiatement les matières renversées.

Que faire en cas d'affichage d'erreur ?

Si un message d'erreur apparaît (ex: 'Er 1' pour sous-portée, 'Error' pour surcharge), éteignez la balance, débranchez-la pendant quelques instants, puis rebranchez-la et réessayez. Si l'erreur persiste, contactez votre revendeur KERN. Consultez le chapitre 10 du manuel pour la liste des défauts courants.

Comment changer l'unité de pesée ?

Maintenez la touche PRINT enfoncée jusqu'à ce que 'UNIT' apparaisse. Appuyez brièvement sur MODE pour parcourir les unités disponibles (g, kg, lb, oz, ozt, tlh, tlt, gn, dwt, mom, tol, ct, FFA). Validez avec SET M pour sélectionner l'unité souhaitée.

Comment utiliser la fonction de pesée d'animaux ?

Activez d'abord la fonction dans le menu : maintenez PRINT jusqu'à 'UNIT', appuyez 8 fois sur MODE pour atteindre 'ANL', validez avec SET M et choisissez la durée de mesure (3, 5, 10 ou 15 secondes). En mode normal, placez l'animal sur la plateforme et appuyez sur la touche SET M ; la balance effectue une moyenne et affiche le poids après le temps choisi.

Comment mémoriser un poids de tare fixe (pré-tare) ?

Placez le récipient vide sur la plateforme. Appuyez six fois sur la touche MODE jusqu'à ce que 'PtArE' clignote. Appuyez sur SET M : le poids du récipient est mémorisé comme pré-tare. Ce poids reste en mémoire même après extinction. Pour effacer la pré-tare, répétez l'opération alors que la plateforme est vide.

MODE D'EMPLOI DE 15K0.2D Kern

Voutrouvez d'autres versions de langue online sous www. kern-sohn. com/manuals

Sommaire

1 Caractéristiques techniques 4 2 Indications fondamentales (généralités) 11 2.1 Utilisation conforme aux prescriptions 11 2.2 Utilisation inadéquate 11 2.3 Garantie 11 2.4 Vérification des moyens de contrôle 12 3 Directives fondamentales de sécurité 12 3.1 Observe les indications du mode d'emploi 12 3.2 Formation du personnel 12 4 Transport et stockage 12 4.1 Contrôle à la réception de l'appareil 12 4.2 Emballage / réxpédition 12 5 Deballage, installation et mise en service 13 5.1 Lieud'installation, lieud'dutilisation 13 5.2 Déballage 13 5.2.1 Implantation 13 5.2.2 Fournitures 13 5.2.3 Implantation 14 5.3 Branchement secteur 14 5.4 Fonctionnement sur piles / sur accu (en option) 14 5.5 Raccordement d'appareils péripériques 15 5.6 Première mise en service 15 5.7 Ajustage 15 5.8 Ajustage 15 6 Commande 17 6.1Vue d'ensemble des affichages 17 6.2 Pesage 17 6.3 Tarage 18 6.4 Fonction PRE-Tare 18 6.5 Pesées plus / moins 18 6.6 Comptage de pieces 19 6.7 Pesées nettes total 19 6.8 Pesées en pourcentage 20 6.9 Unités de pesée (Unit) 21 6.10 Eclairage du fond de I'ecran d'affichage 23 6.11 Fonction de peséees des animaux 24

7 Reglages 25 7.1 Appel de la structure du menu 25 7.2 Quitter la structure du menu 26 7.3 Dosage et mise au point du zéro 26 7.4 Sélection du poids d'ajustage 27 7.5 Interface RS232C 28 7.5.1 Mode de transfert des données 28 7.5.2 Taux Baud 29 7.6 Sélection édition sur imprimante 30 7.7 Retour aux réglages d'usine 31 8 Sortie de données RS 232 C. 32 8.1 Caracteristiques techniques 32 8.2 Attribution des broches du boitier de sortie de la balance (aperçu frontal) 32 8.3 Description du transfert des données 32 8.3.1 Pr PC 32 8.3.2 AU Pr. 33 8.3.3 AU PC 33 8.3.4 rE Cr 34 8.4 Edition sur imprimante a code a barres 35 9 Maintenance, entretien, elimination 36 9.1 Nettoyage 36 9.2 Maintenance, entretien 36 9.3 Elimination 36 10 Aide succincte en cas de panne 37 11 DeclaratiOn de conformite 38

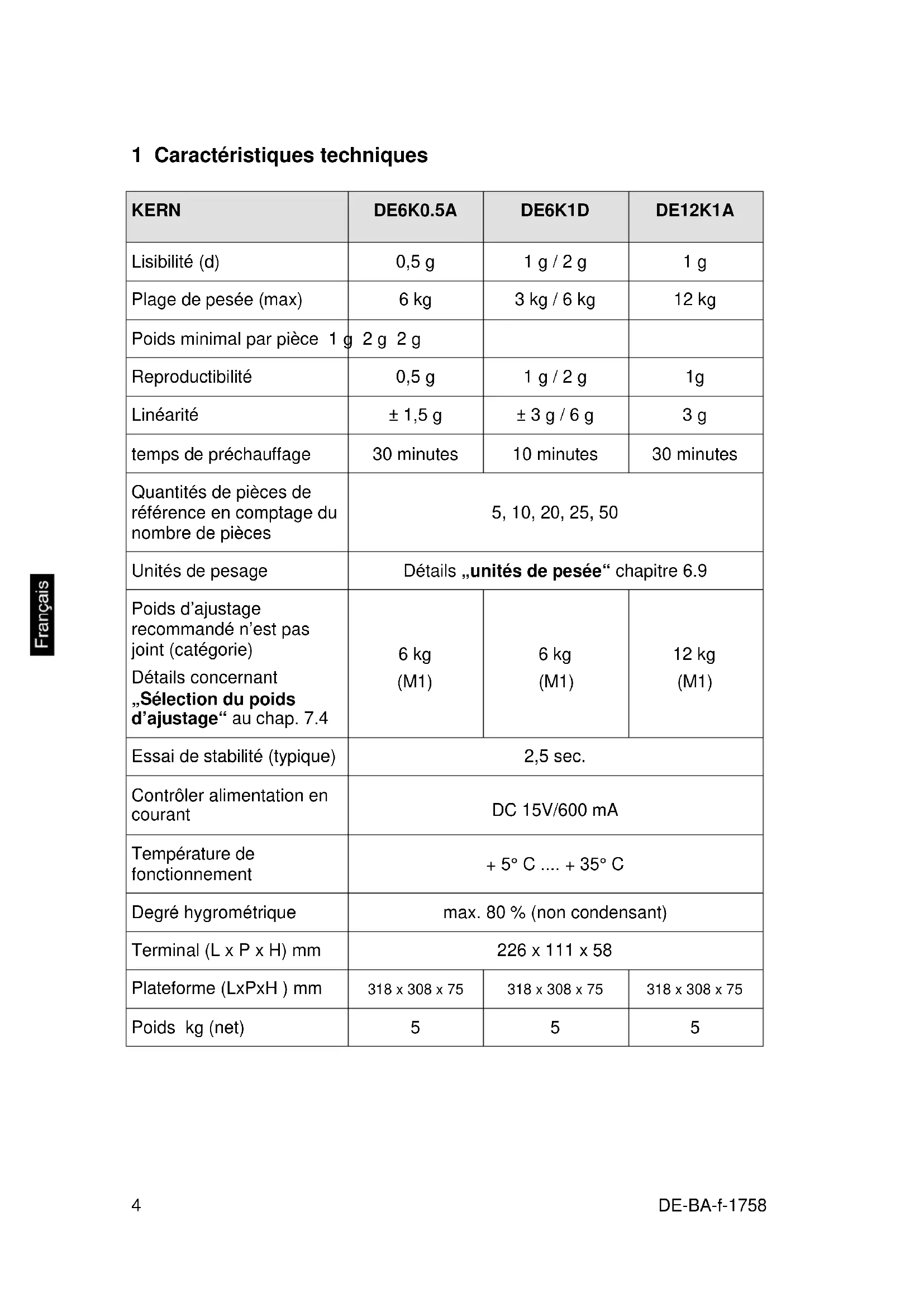

1 Caracteristiques techniques

KERN	DE6K0.5A	DE6K1D	DE12K1A
Lisibilité (d)	0,5 g	1 g / 2 g	1 g
Plage de pesée (max)	6 kg	3 kg / 6 kg	12 kg
Poids minimal par piece 1 g	2 g 2 g
Reproductibilité	0,5 g	1 g / 2 g	1g
Linéarité	± 1,5 g	± 3 g / 6 g	3 g
temps de préchauffage	30 minutes	10 minutes	30 minutes
Quantités de pieces de référence en comptage du nombre de pieces	5, 10, 20, 25, 50
Unités de pesage	Détails „units de pesée“ chapitre 6.9
Poids d'ajustage recommandié n'est pas joint (catégorie)	6 kg	6 kg	12 kg
Détails concernant „Sélection du poids d'ajustage“ au chap. 7.4	(M1)	(M1)	(M1)
Essai de stabilité (typique)	2,5 sec.
Contrôler alimentation en courant	DC 15V/600 mA
Température de fonctionnement	+ 5° C .... + 35° C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	226 x 111 x 58
Plateforme (LxPxH) mm	318 x 308 x 75	318 x 308 x 75	318 x 308 x 75
Poids kg (net)	5	5	5
KERN	DE15K0.2D	DE15K2D	DE24K2A
Lisibilité (d)	0,2 g / 0,5 g	2 g / 5 g	2 g
Plage de pesée (max)	6 kg / 15 kg	6 kg / 15 kg	24 kg
Poids minimal par piece	400 mg	4 g	4 g
Reproductibilité	0,2 g / 0,5 g	2 g / 5g	2 g
Linéarité	± 0,8 g / 2 g	± 6 g / 15 g	± 6 g
temps de préchauffage	2 heures	10 minutes	30 minutes
Quantités de pieces de référence en comptage du nombre de pieces	5, 10, 20, 25, 50
Unités de pesage	Détails „units de pesée“ chapitre 6.9
Poids d'ajustage recommandé n'est pas joint (catégorie)	15 kg(F2)	15 kg(M1)	20 kg(M1)
Détails concernant „Sélection du poids d'ajustage“ au chap. 7.4
Essai de stabilité (typique)	2,5 sec.
Contrôler alimentation en courant	DC 15V/600 mA
Température de fonctionnement	+ 5° C .... + 35° C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	226 x 111 x 58
Plateforme (L x P x H) mm	318 x 308 x 85	318 x 308 x 75
Poids kg (net)	7,5	5
KERN	DE35K0.5D	DE35K5D	DE35K5DL
Lisibilité (d)	0,5 g / 1 g	5 g / 10 g
Plage de pesée (max)	15 kg / 35 kg	15 kg / 35 kg
Poids minimal par piece 1 g	10 g
Reproductibilité	0,5 g / 1g	5 g / 10 g
Linéarité	±2 g / 4 g	±15 g / 30 g
temps de préchauffage	2 heures	10 minutes
Quantités de pieces de référence en comptage du nombre de pieces	5, 10, 20, 25, 50
Unités de pesage	Détails „units de pesée“ chapitre 6.9
Poids d'ajustage recommandé n'est pas joint (catégorie)	30 kg	30 kg
Détails concernant „Sélection du poids d'ajustage“ au chap. 7.4	(F2)	(M1)
Essai de stabilité (typique)	2,5 sec.
Contrôler alimentation en courant	DC 15V/600 mA
Température de fonctionnement	+5° C .... +35° C
Degré hygrométrique	max. 80% (non condensant)
Terminal (L x P x H) mm	226 x 111 x 58
Plateforme (LxPxH) mm	318 x 308 x 85	318 x 308 x 75	522 x 403 x 90
Poids kg (net)	7,5	4	16
KERN	DE60K1D	DE60K1DL	DE60K5A
Lisibilité (d) 1 g / 2 g 5 g
Plage de pesée (max)	30 kg / 60 kg		60 kg
Poids minimal par piece	2 g		10 g
Reproductibilité 1 g / 2 g 5 g
Linéarité	± 4 g / 8 g		± 15 g
temps de préchauffage	2 heures		30 minutes
Quantités de pieces de référence en comptage du nombre de pieces	5, 10, 20, 25, 50
Unités de pesage	Détails „units de pesée“ chapitre 6.9
Poids d'ajustage recommandié n'est pas joint (catégorie)	60 kg(F2)		60 kg(M1)
Détails concernant „Sélection du poids d'ajustage“ au chap. 7.4
Essai de stabilité (typique)	2,5 sec.
Contrôler alimentation en courant	DC 15V/600 mA
Température de fonctionnement	+ 5° C .... + 35° C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	226 x 111 x 58
Plateforme (LxPxH) mm	318 x 308 x 85	522 x 406 x 100	318 x 308 x 75
Poids kg (net)	7,5	16	5
KERN	DE60K10D	DE60K10DL	DE120K10A
Lisibilité (d)	10 g / 20g		10 g
Plage de pesée (max)	30 kg / 60 kg		120 kg
Poids minimal par piece	20 g		20 g
Reproductibilité	10 g / 20 g		10 g
Linéarité	± 30 g / 60 g		± 30 g
temps de préchauffage	10 minutes		30 minutes
Quantités de pieces de référence en comptage du nombre de pieces	5, 10, 20, 25, 50
Unités de pesage	Détails „units de pesée“ chapitre 6.9
Poids d'ajustage recommandé n'est pas joint (catégorie)	60 kg	60 kg	120 kg
Détails concernant „Sélection du poids d'ajustage“ au chap. 7.4	(M1)	(M1)	(M1)
Essai de stabilité (typique)	2,5 sec.
Contrôler alimentation en courant	DC 15V/600 mA
Température de fonctionnement	+ 5° C .... + 35° C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	226 x 111 x 58
Plateforme (LxPxH) mm	318 x 308 x 75	522 x 403 x 90	318 x 308 x 75
Poids kg (net)	5	16	5

KERN	DE150K2D	DE150K2DL	DE150K20D	DE150K20DL
Lisibilité (d)	2 g / 5g		20 g / 50 g	20 g / 50 g
Plage de pesée (max)	60 kg / 150 kg
Poids minimal par piece	4 g		40 g	40 g
Reproductibilité	2 g / 5 g		20 g / 50 g
Linéarité	± 8 g / 20 g		± 60 g / 150 g
temps de préchauffage	2 heures		10 minutes
Quantités de pieces de référence en comptage du nombre de pieces	5, 10, 20, 25, 50
Unités de pesage	Détails „unités de pesée“ chapitre 6.9
Poids d'ajustage recommandé n'est pas joint (catégorie)	150 kg(F2)		150 kg(M1)
Détails concernant „Sélection du poids d'ajustage“ au chap. 7.4
Essai de stabilité (typique)	2,5 sec.
Contrôler alimentation en courant	DC 15V/600 mA
Température de fonctionnement	+ 5° C .... + 35° C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	226 x 111 x 58
Plateforme (LxPxH) mm	318 x 308 x 85	522 x 406 x 100	318 x 308 x 75	522 x 403 x 90
Poids kg (net)	7,5	16	5	16
KERN	DE150K20DXL	DE300K5DL	DE300K50D	DE300K50DL
Lisibilité (d)	20 g / 50 g	5 g / 10 g	50 g / 100 g
Plage de pesée (max)	60 kg / 150 kg	150 kg / 300 kg
Poids minimal par piece	40 g	10 g	100 g	200 g
Reproductibilité	20 g / 50 g	5 g / 10 g	50 g / 100 g
Linéarité	± 60 g / 150 g	± 20 g / 40 g	± 150 g / 300 g
temps de préchauffage	10 minutes	2 Stunden	10 minutes
Quantités de pieces de référence en comptage du nombre de pieces	5, 10, 20, 25, 50
Unités de pesage	Détails „units de pesée“ chapitre 6.9
Poids d'ajustage recommendé n'est pas joint (catégorie)	150 kg	300 kg	300 kg
Détails concernant „Sélection du poids d'ajustage“ au chap. 7.4	(M1)	(F2)	(M1)
Essai de stabilité (typique)	2,5 sec.
Contrôler alimentation en courant	DC 15V/600 mA
Température de fonctionnement	+ 5° C .... + 35° C
Degré hygrométrique	max. 80 % (non condensant)
Terminal (L x P x H) mm	226 x 111 x 58
Plateforme (LxPxH) mm	650 x 500 x 105	522 x 406 x 100	522 x 403 x 90	650 x 500 x 105
Poids kg (net)	28	16	16	28

2.1 Utilisation conforme aux prescriptions

La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être pesées. Elle est donc pour être utilisée comme „balance non automatique“, c'à d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.

2.2 Utilisation inadéquate

Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites quantités des matières à peser sont retirees ou ajoutées, le dispositif de « compensation de stabilité » intégre dans la balance peut provoquer l'affichage de résultats de pesée erreions. (Exemple : lorsque des liquides degoulinent lentement d'un recipient posé sur la balance.)

Ne pas laisser trop longtemps une charge sur le plateau de pesée. A long terme, cette charge est susceptible d'endommager le système de mesure.

Eviter impératifement de cogner la balance ou de charger cette dernière au-delà de la charge maximale indiquée (Max.) après déduction eventuelle d'une charge de tare déjà existante. Sinon, la balance pourrait être endommagée.

Ne jamais utiliser la balance dans des endroits ou des explosions sont susceptibles de se produit. Le modele série n'est pas équipé d'une protection contre les explosions.

Toute modification constructive de la balance est interdite. Ceci pourrait provoquer des résultats de pesée erronés, des defaults sur le plan de la technique de sécurité ainsi que la destruction de la balance.

La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d'utilisation/d'application dérogeant à ces dernières doivent faire l'objet d'une autorisation écrite délivrée par KERN.

2.3 Garantie

La garantie n'est plus valable en cas

• de non-observation des prescriptions figurant dans notre mode d'emploi
• d'utilisation outrepassant les applications décrites
• de modification ou d'ouverture de l'appareil
• d'endommagement mécanique et d'endommagement lié à des matières ou des liquides
• dépréciation naturelle et d'usure
• mise en place ou d'installation électrique inadéquates
• de surcharge du système de mesure

2.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de la balance et du poids de contrôle eventuellement utilisé seront contrôlées à intervalles réguliers dans le cadre des contrôle d'assurance qualité. A cette fin, l'utiliseur responsable doit définir un intervalle de temps approprié ainsi que le type et l'étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www. kern-sohn. com). Grace à son laboratoire de calibrage accréité DKD, KERN propose un calibrage rapide et économique pour les poids d'ajustage et les balances (sur la base du standard national).

3.1 Observe les indications du mode d'emploi

Lisez attentivement la totalité de ce mode d'emploi avant l'installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN.

3.2 Formation du personnel

L'appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.

4.1 Contrôle à la réception de l'appareil

Nous vous prions de contrôle l'emballage des son arrivée et de vérifier lors du déballage que l'appareil ne présente pas de dommages extérieurs visibles.

4.2 Emballage / réxpédition

Conservez tous les éléments de l'emballage d'origine en vue d'un évventuel transport en retard. L'appareil ne peut etre renvoye que dans l'emballage d'origine. Avant expulsion demontez tous les cables branchés ainsi que toutes les pieces détachées et mobiles. Evtl. remontez les cales de transport prévues. Calez toutes les pieces p. ex. pare-brise en verre, plateau de pesée, bloc d'alimentation etc. contre les déplacements et les dommages.

5.1 Lieu d'installation, lieu d'utilisation

La balance a eté construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d'utilisation d'usage. Vous pouvez travailler rapidement et avec précision à condition d'installer votre balance à un endroit approprié.

A cette fin, tenez compte des points suivants concernant le lieu d'installation:

• Placer la balance sur une surface solide et plane;
• Eviter d'exposer la balance à une chaleur extréme ainsi qu'une fluctuation de température, par exemple en la plaçant pres d'un chauffage, ou de l'exposer directement aux rayons du soleil;
• Protégger la balance des courants d'air directs pouvant être provoqués par des fenêtres ou des portes ouvertes;
• Eviter les secousses durant la pesée;
• Protégé la balance d'une humidité atmosphérique tropée, des vapeurs et de la poussière;
• N'exposez pas trop longtemps la balance à une humidité élevée. L'installation d'un apparéil froid dans un endroit nettement plus chaud peut provoquer l' apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l' apparéil) non autorisée. Dans ce cas, laissez l' apparéil coupé du secteur s'acclimat à la température ambientependant env. 2 heures.
• Evitez les charges statiques des produits à peser et du rècipient de pesée.

L' apparition de champes electromagnétiques (p. ex. par suite de téléphones portables ou d'appareils de radio), de charges electrostatiques, ainsi que d'alimentation en électricité instable peut provoquer des divergences d'affichage importantes (résultats de pesée erronés). Il faut alors changer de site ou eliminer la source parasite.

5.2 Déballage

Sortir avec précaution la balance de l'emballage, steroler la pochette en plastique et installer la balance au poste de travail prevu a cet effet.

5.2.1 Implantation

La balance doit être installée de manière à ce que le plateau de pesée soit place exactement à l'horizontal.

Accessoires série:

• Terminal
• Plate-forme
• Bloc d'alimentation
• Capot de protection de travail Mode d'emploi

5.2.3 Implantation

• Posez la balance sur un socle horizontal solide (voir également sous „5.2.1 Installation")
• Retirer la feuille eventuelle de protection du plateau de pesée.

5.3 Branchement secteur

L'alimentation en courant s'effectue au moyen du bloc externe d'alimentation secteur. La valeur de tension imprimée sur l'appareil doit concorder avec la tension locale.

N'utilisez que des blocs d'alimentation secteur livrés par KERN. L'utilisation d'autres marques n'est possible qu'avc I'autorisation de KERN.

5.4 Fonctionnement sur piles / sur accu (en option)

Retirez le couvercle de la face inférieure de la balance. Branchez la batterie monobloc de 9 V. Refermez le couvercle du comportement des piles.

En mode piles la balance dispose d'une fonction de coupure automatique, qui peut etre activée ou desactivée dans le menu (chap. 8.1). Procedez de la maniere suivante:

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0".

Appuyer sur la touche PRiNTe la maintainir enfoncée jusqu'à ce que sur l'affichage apparait „UNIT“

Appelez 4 fois la touche MODE, sur l'affichage apparait „AF".

Alors you pouvez selectionner sur la touche MODE l'un des deux réglages suivants:

1. "AF on": Pour protéger les piles, la balance se met automatiquement après 3 minutes à la suite de la fin de la pesée hors circuit.
2. , AF off": Fonction de mise hors circuit désactivée.

Confirmez sur la touche réglage que vous avez besoin.

Lorsque les piles sont usées, "LO" apparait sur l'affichage. Appelez ON OFF et échangez sur-le-champ les piles.

Si la balance n'est pas utilisé pendant un laps de temps prolongé, sortez les piles et conservez-les séparément. Les fuites du liquide des piles risqueraient d'endommager la balance.

En présence d'un accu disponible en option, celui-ci sera branché dans le compartment à piles par une connexion par fiches séparée. Il faut dans ce cas recourir également à l'alimentation enchachieable livrée avec l'accu.

5.5 Raccordement d'appareils périphériques

Avant le raccordement ou le débranchement d'appareils supplémentaires (imprimante, PC) à l'interface de données, la balance doit impérativement être coupée du secteur.

N'utilisez avec votre balance que des accessoires et des périhériques livrés par KERN, ces derniers étant adaptations de manière optimale à votre balance.

5.6 Première mise en service

Pour obtenir des résultats exacts de pesée avec les balances électroniques, elles doivent avoir atteint leur température de service (voir temps d'échauffement au chap. 1). Pour ce temps de chauffe, la balance doit être branché à l'alimentation de courant (secteur, accumulator ou batterie).

La précision de la balance dépend de l'accelération due à la pesanteur. Il est impératif de tener compte des indications du chapitre Ajustage.

5.7 Ajustage

Etant donné que la valeur d'accelération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque balance – conformément au principe physique fondamental de pesée – à l'accelération de la pesanteur du lieu d'installation (uniquement si la balance n'a pas déjà été ajustée au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations de la température d'environ. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d'ajuster aussi périodiquement la balance en fonctionnement de pesée.

5.8 Ajustage

L'ajustage devrait s'effectuer avec le poids d'ajustage recommandé (voir au chap. 1 "Données techniques"). L'ajustage peut également être réalisé avec des poids autres valeurs nominales (voir le tableau 1), mais n'est pas optimal au point de vue métrologique.

Procedure à suivre pour l'ajustage:

Veillez à avoir des conditions environnementales stables. Un temps de préchauffage (voir au chap. 1) est nécessaire pour la stabilisation.

Mettre en marche la balance sur la touche ON OFF

Appuyez sur la touche MODE et maintenez-la enclenchée, après un signal acoustique apparait pour un bref moment sur l'affichage „CAL“. Ensuite est affiché en clignotant le poids exact (chap. 7.4) du poids d'ajustage.

Poser le poids d'ajustage au milieu du plateau de la balance.

Alors enforcer la touche SET M. Peu de temps après apparait „CAL F", ensuite le mode repasse automatiquement en mode de pesée normal. Sur l'affichage apparait la valeur du poids d'ajustage. En cas d'erreur d'ajustage ou d'un faux poids d'ajustage apparait „CAL E". Repétez l'ajustage.

Conservez le poids d'ajustage à proximité de la balance. Il est conseilé de procéder journèlement au contrôle de la précision de la balance pour les applications significatives pour la qualité.

6.2 Pesage

Mettre en marche la balance sur la touche ON OFF

La balance affichependant a peu antes 3 secondes,88888 sur l'afficheur et passe ensuite à 0^. Elle est maintainant en ordre de marche.

Important: Au cas où l'affichage clignotait ou ne se trouverait pas sur „0“, appuyez sur la touche TARE

Déposez maintainant seulement (!) le produit sur le plateau de pesée Veillez à ce que le produit à peser ne frotte pas contre la lanterne ou contre le trépied.

Le poids est maintainant affché, une fois la détction de la stabilité réalisée, l'unité de pesage apparaisant à droite sur l'affichage (p. ex. g ou kg).

Si le produit pesé est plus lourd que la valeur seuil, l'écran affiche "Error" (= surcharge) et un sifflement retentit.

6.3 Tarage

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0".

Posez le écipient à tare sur le plateau de pesage et appuyez sur la touche TARE L'affichage de la balance s'arrête sur 0^. Ceci indique que l'enregistrement interne du poids du écipient a eu lieu.

Si pour clore le processus de pesée on appuie à nouveau sur la touche TARE, 0" apparait de nouveau sur l'affichage.

La procédure de tarage peut être répétiée à volonté, par exemple pour le pesage de plusieurs composants constituent un mélange (ajout).

La limite est atteinte, lorsque toute la gamme de pesage est occupée.

Une fois le contenant de tare enlevé, le poids total apparaît en affichage négatif.

6.4 Fonction PRE-Tare

Cette fonction permet de mettre en mémoire le poids du récipient à tare.

Cette valeur demeure mémorisée même si la balance a entretemps est mise hors circuit et remise en circuit.

Pour celamettre en marche la balance a l'aide de la touche et attendre l'affichage "0".

Posez le écipient àhare sur le plateau de pesée et appuyez six fois sur la touche MODE, jusqu'à ce que „PtArE" clignote sur l'affichage. Par l'appeil de la touche de poids actuellément sur le plateau de pesée est mémorisé comme poids PRE-Tare.

Pourmettrehorscircuitcefonction, unefoisqueleplateunestplus souscharge, appuyez6fois sur la touche, Jusqu'ac que"PtArE"clignote sur I'affichage.

Ensuite c'est la touche qui est appelée. Le poids PRE-Tare méorisé est effacé.

6.5 Pesées plus / moins

Par exemple pour le contrôle du poids à la pierce, le contrôle de fabrication etc.

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0".

Posez le poids de gouverne sur le plateau de pesée et calibrez-le au moyen de la touche TARE par rapport à,0". Enlevez le poids de gouverne.

Posez successivement les pieces d'essay sur le plateau de pesée, chaque écart par rapport au poids de consigne est affiché avec le signe n + " et n - " qui s'y rapporte.

Le même procédé permet de confectionner des lots de même poids, rapporté à un poids de consigne.

Retour en mode de pesage par appel de la touche TARE

6.6 Comptage de pieces

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0".

Appuyez brievement sur la touche MODE

La quantité de réference 5 apparait.

En repétant l'appoint de la touche y a possibilité d'appeler d'autres quantités de reference 10, 20, 25 et 50.

Posez sur la balance le nombre de pieces à compter correspondant au nombre de pieces de référence demandé par le réglage.

La balance se trouve maintainant en mode de comptage des pieces et compte toutes les pieces, qui sont déposées sur le plateau de la balance.

Par appel de la touche MODE balance returne en mode de pesage et affiche le poids des pieces comptées.

Important: plus le nombre de pieces de referencia est important, plus la précision de comptage est élevée.

Plus petit poids compté voir le tableau „Données Techniques“, si celui-ci n'est pas atteint apparait sur l'afficheur „Er 1“. Sur la touche MODE retour en mode de pesée.

Il est également possible d'utiliser des recipients de tare lors du comptage. Avant le début du comptage, tarer le recipient de tare avec la touche TARE

6.7 Pesées nettes total

Utile lorsqu'on pesse un mélange de plusieurs composants en un seul récipient à tare et si l'on a besoin pour clôturer à titre de contrôle du poids totalisé de tous les composants pesés (total net, c'est-à-dire sans le poids du récipient à tare).

Example:

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0".

Posez le recipient à tare sur le plateau de pesée, tarer sur la touche TARE à,0".

Pesez les composants 0, calibrez sur la touche SET (mémoire) par rapport à „0".

L'activation de la mémoire est affichée par un triangle au bord de gauche de l'affichage.

Pesez les composants ②, par une pression sur la touche SET M apparait le total net, c'est-à-dire le poids cumulé des composants ① et ②. Calibrez sur la touche SET M par rapport à,0".

Pesez les composants 3, par une pression sur la touche SET M apparait le total net, c'est-à-dire le poids cumulé des composants 1 et 2 et 3.

Le cas échéant faites l'appoint de la recette pour atteindre la valeur finale voulue.

Retour en mode de pesage par appel de la touche TARE

6.8 Pesées en pourcentage

Symbole affché: %

Le mode pesées en pourcentage permet l'affichage du poids en pourcent, rapporté à un poids de referencia.

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0". Appuyez plusieurs fois brievement sur la touche MODEvous passez en revue les quantités de reference de la fonction de comptage, puis 100% " apparait sur I'affichage.

Posez le corps de reférence sur le plateau de pesée.

Aupelez la touche SET, le poids est repris comme reférence (100%).

Vous pouvez maintainant poser les pieces d'essay sur le plateau de balance, le pourcentage par rapport au corps de referencia est affiché sur l'afficheur.

Retour en mode de pesage par appel de la touche MODE

6.9 Unités de pesée (unit)

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0". Appuyer sur la touche PRINT et la maintainir enfoncée jusqu'à ce que sur l'affichage apparait, UNIT"

A l'aide de la touche est possible deCHOISIR entre differentes unités (voir le tableau).

Par appel de la touche est reprise l'unité de pesée réglée.

	Ecran affichage	facteur de conversion 1 g =
Gramme	g	1.
Kilogramme	kg	0.001
Pound	lb	0.0022046226
Once	oz	0.035273962
Troy once	ozt	0.032150747
Tael Hongkong	tlh	0.02671725
Tael Taiwan	tlt	0.0266666
Grain	gn	15.43235835
Pennyweight	dwt	0.643014931
Momme	mom	0.2667
Tola	tol	0.0857333381
Carat	ct	5
Facteur pouvant être librement sélectionné*)	FFA	xx.xx

Pour saisir un propre facteur de conversion, il faut comme décrit plus haut appuyer sur la touche MODE autant de fois qu'il faudra jusqu'à ce que „FFA“ apparaisse sur l'affichage. Par appel de la touche SET on parvient dans la selection. La dernière position d'affichage commence à clignoter. La touche MODE permit d'accroître la valeur affichée d'1 unité, la touche TARE de la diminuer d'1 unité. La touche TARE permit de sauter d'une décimale vers la gauche. Lorsque toutes les modifications ont été apportées, cette valeur est mémorisée au moyen de la touche SET et un nouvel appel de la touche SET entraine la reprise de l'unité de pesée actuelle comme „facteur librement besoin".

Les différents modèles de balance sont dotés d'unités de poids étrangères. Les détails peuvent être repris dans ce tableau:

6.10 Eclairage du fond de l'écran d'affichage

Vous pouvezmettre en marche et hors circuit I'éclairage d'arrière-plan. Procedez a cet effet comme suit:

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0".

Appuyer sur la touche et la maintainir enfoncée jusqu'à ce que sur l'affichage apparait „UNIT“

Appelez 7 fais la touche MODE, sur l'affichage apparait „bl".

Alors you pouvez selectionner sur la touche MODE l'un des trois réglages suivants:

Affichage	Réglage	Fonction
„bl“ on	Eclairage du fond de l'écran activé	Affichage contrasté, susceptible d'être lu même dans l'obscurité.
„bl“ off	Eclairage du fond de l'écran désactivé	Disjoncteur de piles
„bl“ Ch	L'éclairage d'arrière-plan se met automatiquement hors circuit après 10 secondes après que la valeur de pesée se soit stabilisée	Disjoncteur de piles

Confirmez sur la touche réglage que vous avez choisi.

6.11 Fonction de peséees des animaux

La balance dispose d'une fonction de pesée des animaux intégrée (formation d'une moyenne pondérée). Cette fonction permet de peser avec précision les animaux de maison ou les petits animaux, bien que ces animaux ne restent pas tranquilles sur le plateau de pesée.

(Remarque: Lorsqu'ils bougent de façon trop intempéstive, aucune mesure exacte ne peut être effectué.

Dans le menu la fonction pesée d'animaux peut être mise hors circuit et mise en marche. Proceder comme suit à cet effet:

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0".

Appuyer sur la touche et la maintainir enfoncée jusqu'à ce que sur l'affichage apparait „UNIT“

Appelez 8 fais la touche MODE, sur l'affichage apparait „ANL“.

Confirmez sur la touche SET

Alors you pouze selectionner sur la touche MODE l'un des reglages suivants:

Affichage	Fonction
„ANL“ Off	La fonction pesée d'animaux est hors circuit
„ANL“ 3	Détermination des valeurs de pesée au-delà de 3 s jusqu'à l'affichage de la valeur
„ANL“ 5	Détermination des valeurs de pesée au-delà de 5 s jusqu'à l'affichage de la valeur
„ANL“ 10	Détermination des valeurs de pesée au-delà de 10 s jusqu'à l'affichage de la valeur
„ANL“ 15	Détermination des valeurs de pesée au-delà de 15 s jusqu'à l'affichage de la valeur

Confirmez sur la touche réglage que vous avez choisi.

Commande:

Mettre en marche la balance à l'aide de la touche ON et attendre l'affichage "0". Placez l'objet (l'animal) sur le plateau de pesée et appuyez sur la touche sur l'affichage apparait le temps présélectionné en secondes à partir duquel s'effectue le compte à rebours. Pendant ce laps de temps la balance saisit plusieurs valeurs de mesure. Lorsque le „0“ est atteint, retentit un signal acoustique et la valeur de pesée déterminée est affichée.

Par une pression repétée de la touche SET la balance revient en mode de pesée normal.

Une nouvelle pression sur la touche SET réactive cette fonction.

7.1 Appel de la structure du menu

Mettre en marche la balance à l'aide de la touche ON OFF et attendre l'affichage "0". Maintenez la touche PRINT enclenchée pendant à peu pres 3 sec. pour acceder à la structure du menu jusqu'à ce que, UNIT" apparaisse.

Par pression sur la touche MODE sont appelés les différents points du menu. Sur la touche SET est selectionné un point du menu. Dans le cadre de ce point de menu s'effectue la selection sur la touche MODE. Un nouvel appel de la touche SET mémorise le réglage.

Enclenchez la touche PRINT pendant 3 secondes

Chapitre 7.5.1 Mode de transfert des données Chapitre 7.6 Selection edition sur imprimante

Chapitre 7.5.2 Taux Baud

Chapitre 5.4 Fonct. batterie

Chapitre 7.3 Mise au point du zéro Chapitre 6.4 Sélection poids d'ajusta

Chapitre 6.10 Eclairage en arrête-plan

Chapitre 6.11 Fonction de peséees des animaux

Chapitre 7.7 Retour à Réglage à l'usine

7.2 Quitter la structure du menu

Partout dans ce menu il est possible de quitter la structure du menu, et de memoriser ou de rejoeter ce faisant les modifications apportées.

Après avoir appelé la touche TARE, apparait „Exit“ sur l'affichage.

A: Confirmez sur la touche SET (Oui) -. store" apparait ensuite sur l'affichage. Pour memoriser, il faut repeter la pression sur la touche SET

Si I'on veut quitter le menu sans mémoriser,

il faut appuyer sur la touche (Non).

B: Appuyer sur la touche (Non quitter) pour acceder au prochain point du menu.

Après avoir apporté tous les réglages individuels peut s'effectuer la.

7.3 Dosage et mise au point du zéro

Cette fonction de zéro automatique permet de calibrer automatiquement de petites fluctuations de poids.

Dans le cas où de petites quantités des matières à peser sont retirees ou ajoutées, le dispositif de « compensation de stabilité » intégre dans la balance peut provoquer l'affichage de résultats de pesée erreions. (Exemple : lorsque des liquides dégoulinent lentement d'un recipient posé sur la balance.)

Pour les dosages avec de petites fluctuations de poids nous préconisons demettre à l'arrêt cette fonction.

Si le Zero-Tracking (mise au point du zéro) est hors circuit, l'affichage de la balance devient cependant plus instable.

Activation / désactivation de la mise au point du zéro	Affichage de la pesée
1. Gardez la touche PRINT enclenchée jusqu'à ce que „Unit" s'affiche.	Unit
2. Appuyez à plusieurs reprises sur la touche MODE jusqu'à ce que „tr" s'affiche.	tr
3. La fonction peut être activée par pression sur la touche SET M.	tr on
4. La fonction peut être désactivée par une nouvelle pression sur la touche MODE	tr off
5. Le nouveau réglage est repris par appel de la touche SET M.
6. La balance revient automatiquement en mode de pesée.	0,0 g

7.4 Sélection du poids d'ajustage

Sur le modele KERN DE le poids d'ajustage peut etre selectionné parmi trois valeurs nominales préétablies (a peu pres1/3; 2/3; max) (voir également en bas sur le tableau 1, les réglages à l'usine sont surincrustés sur fond gris). Pour parvenir à des résultats de métrologie de qualité, nous recommendons de selectionner une valeur nominale la plus élevé possible.

DE6K0.5A	DE6K1D	DE12K1A	DE15K0.2D
2000	2000	4000	5000
4000	4000	8000	10000
6000	6000	12000	15000

DE15K2D	DE24K2A	DE35K0.5D	DE35K5D
50000	10000	10000	10000
100000	15000	20000	20000
15000	20000	30000	30000

DE35K5DL	DE60K1D	DE60K1DL	DE60K5A
10000	20000	20000	20000
20000	40000	40000	40000
30000	60000	60000	60000

DE60K10D	DE60K10DL	DE120K10A	DE150K2D
20000	20000	40000	50000
40000	40000	80000	100000
60000	60000	120000	150000

DE150K2DL	DE150K20D	DE150K20DL	DE150K20DXL
50000	50000	50000	50000
100000	100000	100000	100000
150000	150000	150000	150000

DE300K5DL	DE300K50D	DE300K50DL
100000	100000	100000
200000	200000	200000
300000	300000	300000

Généralités

Le transfert entre la balance et un apparéil péripérique (p. ex. imprimante, PC...) suppose que les deux apparéils soient régés en fonction des mêmes paramètres d'interface (p. ex. vitesse de transmission en bauds, mode de transmission...).

7.5.1 Mode de transfert des données

En mode pesée maintenir la touche PRINTenclenchée jusqu'à ce que soit affché [Unit].

Appeler de façon repétée la touche MODE jusqu'à ce que „Pr“ apparaisse.

Valider sur la touche SET le point de menu appelé, le réglage actuel est affché.

Sélectionner sur la touche MODE le réglage voulu

rE CR	Edition de données par ordres de télécommande
Pr PC	Edition de données sur imprimante par appel de la touche PRINT
AU PC	Edition des données en continu
bA Pr	Edition sur imprimante à code à barres
AU Pr	Edition autom. de données de valeurs de pesée stables

ConfirmezCHOix sur la touche SET. La balance revient automatiquement en mode de pesée.

7.5.2 Taux baud

Le taux bits/sec déterminé la vitesse de transmission par le truchement de l'interface, 1 baud = 1 bit / seconde.

En mode pesée maintenir la touche PRINTenclenchée jusqu'à ce que soit affché [Unit]. Appeler de façon répétée la touche MODE jusqu'à ce que „bAUd“ apparaisse. Validator sur la touche SET le point de menu appelé, le réglage actuel est affché. Sur la touche MODE désir les réglages désirés

$$ 9 6 0 0 \Rightarrow 4 8 0 0 \Rightarrow 2 4 0 0 \Rightarrow 1 2 0 0 \Rightarrow 1 9 2 0 0 $$

ConfirmezCHOix sur la touche SET. La balance revient automatiquement en mode de pesée.

7.6 Sélection édition sur imprimante

Cette fonction permet de selectionner, quelles données vont etre transmises par RS232C (ceci ne concerne pas le mode de transmission BAPr).

En mode pesée maintenir la touche PRINTenclenchée jusqu'à ce que soit affché [Unit]. Appeler de façon repétée la touche MODE jusqu'à ce que „LAPr“ apparaisse. Valider sur la touche SET le point de menu appelé, le réglage actuel est affché. Sur la touche MODE-sélectionner le paramètre d'édition youlu

Hdr	Edition de l'en-tête
GrS	Edition du poids total
Net	Edition du poids net
tAr	Edition de la tare
N7E	Edition du poids mémorisé
PCS	Edition de la quantité
Auj	Edition du poids à la piece
Rqt	Edition de la quantité de référence
FFd	Edition d'un saut de page à départ de l'édition par impression
FFE	Edition d'un saut de page à fin de l'édition par impression

Valider la sélection sur la touche SET l'etat actuel (on/off) est affché. Sur la touche MODE et PRINT est modifié l'etat „on off". ConfirmezCHOix sur la touche SET. La balance revient automatiquement en mode de pesée.

L'utilisateur peut de cette manière se configurer son bloc de données personnel, qui est transmis à une imprimante ou au PC.

7.7 Retour aux réglages d'usine

Cette fonction permet de rétrograder tous les régliages de la balance en état de réglage à l'usine.

En mode peséemaintenir la touche PRINTenclenchée jusqu'à ce que soit affiché [Unit]. Appeler de façon repétée la touche MODE jusqu'à ce que „rSt“ apparaisse. Valider sur la touche SET le point de menu appelé, le réglage actuel est affché. Sélectionner sur la touche MODE le réglage voulu

rSt	yes	La balance est remise à 0 (réglage d'usine).
rSt	no	La balance reste sur le réglage individuel

ConfirmezCHOix sur la touche SET. La balance revient automatiquement en mode de pesée.

8.1 Caracteristiques techniques

code ASCII de 8 bits 1 bit de démarrage, 8 bits de donnée, 1 bit d'arrêt, pas de bit de parité Taux baud pouvant etre selectionne entre 1200,2400,4800,9600 et 19200 bauds fiche miniature nécessaire (D-Sub 9 pôles) - pour la mise en œuvre d'un interface seul le recours à un cable d'interface KERN respectif de max. 2 m permet un fonctionnement irréprochable

8.2 Attribution des broches du boîtier de sortie de la balance (aperçu frontal)

Pin 2: Transmit data

Pin 3: Receive data

8.3.1 Pr PC

Appelez la touche PRINT, si la valeur est stable le format est transmis à partir de LAPR.

a. Format pour les valeurs stables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	U1	U2	U3	CR	LF

b. Format en cas d'erreur

Dès que la valeur de la pesée est stable, le format est automatiquement transmis à partir de LAPR.

c. Format pour les valeurs stables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	U1	U2	U3	CR	LF

d. Format en cas d'erreur

Les valeurs des pesées sont transmises automatiquement et en continu, indépendamment du fait que la valeur soit stable ou instable.

e. Format pour les valeurs stables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	U1	U2	U3	CR	LF

f. Format en cas d'erreur

g. Format pour les valeurs instables de poids / quantité / pourcentage

Les ordres de télécommande s/w/t sont transmis par l'unité de télécommande à la balance sous forme de code ASCII. ÀpRES que la balance a reçu les ordres s/w/t, elle émet les données suivantes.

Il convient d'observer ici, que les ordres de télécommande suivants doivent être émis sans CR LF à la suite.

s Fonction : La valeur de pesée stable pour le poids est émise par l'interface RS232

w Fonction : La valeur de pesée pour le poids (stable ou instable) est émise par l'interface RS232

t Fonction: Aucune donnée n'est émise, la balance exécute la fonction de calibrage.

h. Format pour les valeurs stables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
M	S	N1	N2	N3	N4	N5	N6	N7	N8	N9	N10	B	U1	U2	U3	CR	LF

i. Format en cas d'erreur

j. Format pour les valeurs instables de poids / quantité / pourcentage

M blanc ou M
S blanc ou signe négatif (-)
N1 ... N10	10 codes ASCII numériques pour des valeurs pondérales y compris la place décimale ou blanc
U1 ... U3	3 codes ASCII pour l'unité de pesée pcs. / % / ou blanc
B blanc
E, o, r	Code ASCII ou “E, o, r”
CR	Carriage Return
LF	Line Feed

8.4 Edition sur imprimante à code à barres

Le mode de transmission des données est à commuter en „BA Pr“ (chapitre 8.5.1). Une imprimante du modele LP2824 est prévue comme imprimante à code à barres. Il faut observer ici que le format d'édition de la balance est défini à demeure et ne peut pas être modifié.

Le format d'impression est mémorisé dans l'imprimante. Ceci revient à dire qu'en cas de défectuosité l'imprimante ne peut pas être interchangée simplement contre un autre sortant de fabrication, mais le logiciel doit y être enregistré au préalable par KERN.

Cette imprimante et la balance doivent être interconnectées hors circuit par le cable d'interface joint.

Après mise en circuit des deux apparêls et rétablissement de la remise en ordre de marche est édité une étiquette après pression sur la touche

9.1 Nettoyage

Avant le nettoyage, coupez l'appareil de la tension de fonctionnement.

N'utilise pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié avec de la lessive de savon douce. Veillez à ce que les liquides ne puissant pas pénétrer dans l'appareil et frottez ensuite ce dernier avec un chiffon doux sec.

Les poudres/restes d'échantillon épars peuvent être retirés avec précaution à l'aide d'un pinceau ou d'un aspirateur-balai.

9.2 Maintenance, entretien

L'appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l'autorisation de KERN. Avant d'ouvrir L'appareil, couper ce dernier du secteur.

9.3 Elimination

L'élimination de l'emballage et de l'appareil doit être effectuee par I'utilisateur selon le droit national ou regional en vigueur au lieu d'utilisation.

10 Aide succincte en cas de panne

En cas d'anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.

Aide:

Défaut cause possible

L'affichage de poids ne s'allume pas.

• La balance n'est pas en marche.
• La connexion au secteur est coupée (câble de secteur pas branché/défectueux).
• Panne de tension de secteur.

L'affichage de poids change continulement

Courant d'air/circulation d'air - Vibrations de la table/du sol - Le plateau de pesée est en contact avec des corps étrangers. - Champs electromagnétiques/charge electrostatique (changer de lieu d'installation/ si possible, arrêtier l'appareil provoquant l'anomalie)

Il est évident que le résultat de pesée est faux

L'affichage de la balance n'est pas sur zéro L'ajustage n'est plus bon. - Changements élevés de température. - Champs electromagnétiques/ charge electrostatique (changer de lieu d'installation/ si possible, arrêtier l'appareil provoquant l'anomalie)

Au cas où d'autres messages d'erreur apparaisent, arrêté puis rallumer la balance. En cas de perduration du message d'erreur, faites appel à votre concessionnaire professionnel.

11 Déclaration de conformité

Vosetrouvezla déclarationdeconformitéCE-UEactuelleonline sous:

www. kern-sohn. com/ce
