MODE D'EMPLOI DS 20K0.1 Kern
Mode d'emploi Balances de précision/ compactes et de plate-forme

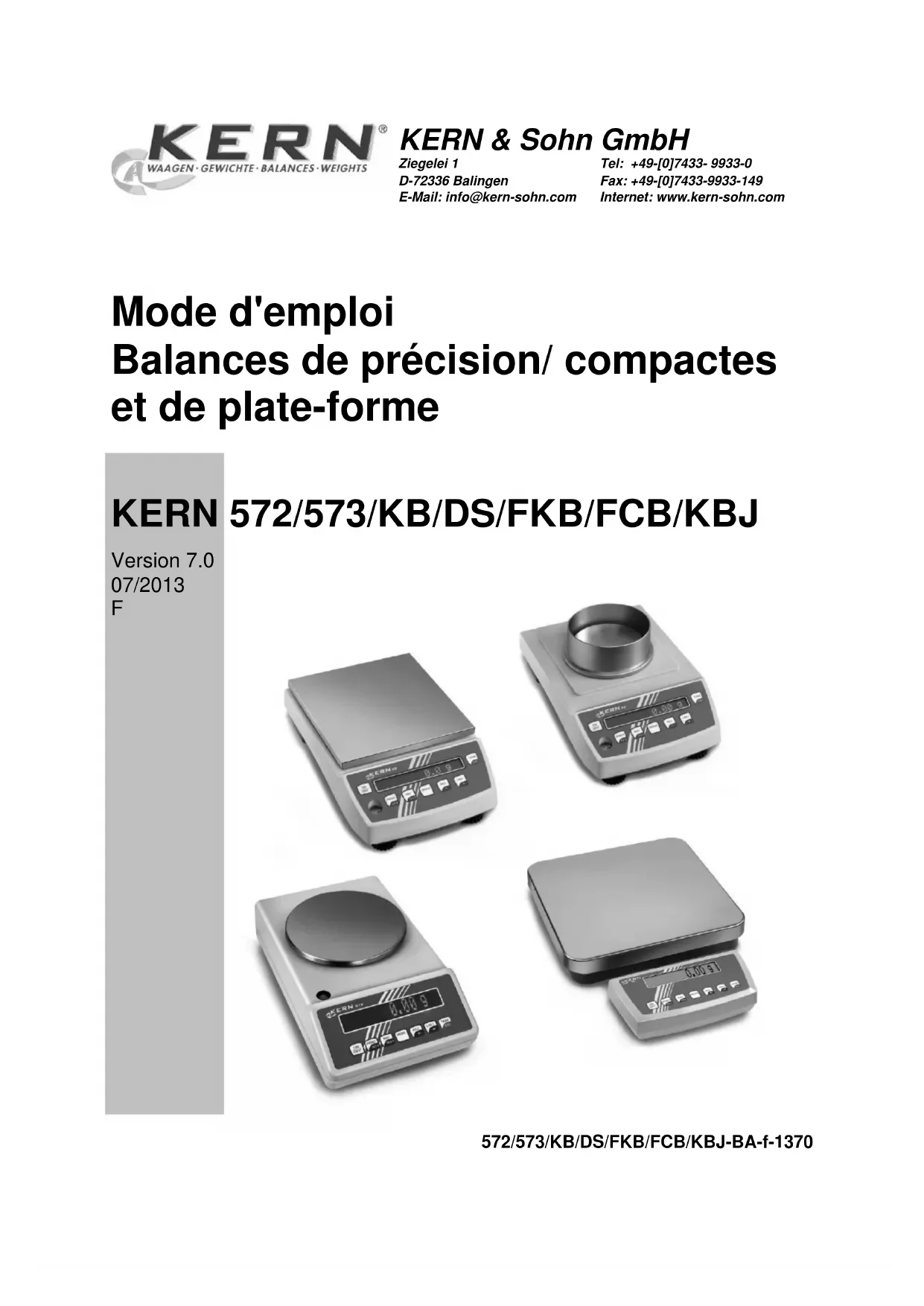

Version 7.0 07/2013 Mode d’emploi Balances de précision/ compactes et de plate-forme
6.8.1 Ajustage pour la vérification (KERN 573; FKB-M; KB-NM ; FCB-M ; DS-M) .......................................26
Important ! Les réglages modifiés – ainsi comme l’ajustage – doivent être enregistrées par la touche ON/OFF pendant la mise à l’arrêt.572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370
Important ! Les réglages modifiés – ainsi comme l’ajustage – doivent être enregistrées par la touche ON/OFF pendant la mise à l’arrêt.572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370 5 2 Données techniques
KERN 572-30 572-31 572-32 572-33 Lisibilité (d) 0,001 g 0,001 g 0,001 g 0,01 g Plage de pesée (max) 240 g 300 g 420 g 1 600 g Plage de tarage (par soustraction) 240 g 300 g 420 g 1 600 g Reproductibilité 0,001 g 0,002 g 0,002 g 0,01g Linéarité ±0,003 g ±0,005 g ±0,005 g ±0,03 g Plus petit poids à la pièce 0,001 g 0,001 g 0,001 g 0,01 g
Points d’ajustage 50/100/ 200/240 g 50/100/ 200/300 g 100/200/ 300/400 g 0,5/1,0/ 1,5/1,6 kg Poids d’ajustage F1 conseillé (non indiqué) 200 g 200 g +100 g 200 g + 200 g 1 kg + 500 g Degré hygrométrique max. 80% rel. (non condensant) Essai de stabilité (typique) 3 sec. Température ambiante autorisée +10 °C ... + 40 °C Temps de préchauffage 2 heures 2 heures 4 heures 2 heures Boîtier (larg x prof x haut)
180 x 310 x 90 Filtre vibrant oui Plateau de pesée acier inox mm Ø 106 Ø 106 Ø 106 Ø 150 Unités voir menu Poids kg (net) 2,3 2,3 2,3 2,3 Interface données oui (RS232)572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370
KERN 572-35 572-37 572-39 572-43 Lisibilité (d) 0,01 g 0,01 g 0,01 g 0,1 g Plage de pesée (max) 2 400 g 3 000 g 4 200 g 10 000 g Plage de tarage (par soustraction) 2 400 g 3 000 g 4 200 g 10 000 g Reproductibilité 0,01 g 0,02 g 0,02 g 0,1g Linéarité ±0,03 g ±0,05 g ±0,05 g ±0,3 g Plus petit poids à la pièce 0,01 g 0,01 g 0,01 g 0,1 g
Points d’ajustage 0,5/1,0/ 2,0/2,4 kg 1,0/1,5/ 2,0/3,0 kg 1,0/2,0/ 3,0/4,0 kg 2/5/10 kg Poids d’ajustage F1 conseillé (non indiqué) 2 kg 2 kg + 1 kg 2 kg + 2 kg 10 kg Degré hygrométrique max. 80% rel. (non condensant) Essai de stabilité (typique) 3 sec. Température ambiante autorisée +10 °C ... + 40 °C Temps de préchauffage 2 heures 2 heures 4 heures 2 heures Boîtier (larg x prof x haut)
180 x 310 x 90 Filtre vibrant oui Plateau de pesée acier inox mm Ø 150 Ø 150 Ø 150 160 x 200 Unités voir menu Poids kg (net) 2,3 2,3 2,3 2,7 Interface données oui (RS232)572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370 7 KERN 572-45 572-49 572-55 572-57 Lisibilité (d) 0,05 g 0,1 g 0,05 g 0,1 g Plage de pesée (max) 12 000 g 16 000 g 20 00 g 24 000 g Plage de tarage (par soustraction) 12 000 g 16 000 g 20 000 g 24 000 g Reproductibilité 0,05 g 0,1 g 0,1 g 0,1g Linéarité ±0,15 g ±0,3 g ±0,25 g ±0,3 g Plus petit poids à la pièce 0,05 g 0,1 g 0,05 g 0,1 g
Points d’ajustage 2/5/10/12 kg 5/10/15/16 kg 5/10/15/20 kg 5/10/15/20/24 kg Poids d’ajustage F1 conseillé (non indiqué) 10 kg 10 kg + 5 kg 20 kg 20 kg Degré hygrométrique max. 80% rel. (non condensant) Essai de stabilité (typique) 3 sec. Température ambiante autorisée +10 °C ... + 40 °C Temps de préchauffage 2 heures 2 heures 2 heures 2 heures Boîtier (larg x prof x haut)
180 x 310 x 90 Filtre vibrant oui Plateau de pesée acier inox mm 160 x 200 160 x 200 160 x 200 160 x 200 Unités voir menu Poids kg (net) 2,7 2,7 2,7 2,7 Interface données oui (RS232)572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370
KERN 573-34NM 573-46NM Catégorie de précision
Lisibilité (d) 0,01 g 0,1 g Echelon d’étalonnage (e) 0,1 g 1 g Plage de pesée (max) 650 g 6 500 g Charge minimale (Min) 0,5 g 5 g Plage de tarage (par soustraction) 650 g 6 500 g Reproductibilité 0,01 g 0,1 g Linéarité ±0,03 g ±0,3 g Plus petit poids à la pièce 0,01 g 0,1 g
Points d’ajustage 200g/500g/600g 2/5/6 kg Poids d’ajustage F1 conseillé (non indiqué) 500 g + 100 g 5 kg + 1 kg Degré hygrométrique max. 80% rel. (non condensant) Essai de stabilité (typique) 3 sec. Température ambiante autorisée +10 °C ... + 30 °C Temps de préchauffage 2 heures 2 heures Boîtier (larg x prof x haut)
180 x 310 x 90 Filtre vibrant oui Plateau de pesée acier inox mm Ø 150 160 x 200 Unités g, kg g, kg Poids kg (net) 2,3 2,7 Interface données oui (RS232)572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370 9
KERN KB 120-3N KB 240-3N KB 360-3N Lisibilité (d) 0,001 g 0,001 g 0,001 g Plage de pesée (max) 120 g 240 g 360 g Plage de tarage (par soustraction) 120 g 240 g 360 g Reproductibilité 0,001 g 0,001 g 0,002 g Linéarité ±0,003 g ±0,003 g ±0,005 g Plus petit poids à la pièce 0,001 g 0,001 g 0,001 g
Points d’ajustage 20/50/100/120 g 100/150/ 200/240 g 100/200/ 300/360 g Poids d’ajustage F1 conseillé (non indiqué) 100 g 200 g 200 g + 100 g Degré hygrométrique max. 80% rel. (non condensant) Essai de stabilité (typique) 3 sec. Température ambiante autorisée +10 °C ... + 40 °C Temps de préchauffage 2 heures 2 heures 4 heures Boîtier (larg x prof x haut)
167 x 250 x 85 Filtre vibrant oui Plateau de pesée acier inox mm Ø 81 Ø 81 Ø 81 Unités voir menu Poids kg (net)
Points d’ajustage 0,2/0,5/1,0/1,2 kg 0,5/1,0/1,5/2,0 kg 1,0/1,5/2,0/2,4 kg 1,0/2,0/3,0/3,6 kg Poids d’ajustage F1 conseillé (non indiqué) 1 000 g 2 000 g 2 000 g 2 kg + 1 kg Degré hygrométrique max. 80% rel. (non condensant) Essai de stabilité (typique) 3 sec. Température ambiante autorisée +10 °C ... + 40 °C Temps de préchauffage 2 heures 2 heures 2 heures 4 heures Boîtier (larg x prof x haut)
167 x 250 x 85 Filtre vibrant oui Plateau de pesée acier inox mm 130 x 130 130 x 130 130 x 130 130 x 130 Unités voir menu Poids kg (net) 1,5 1,5 1,5 1,5 Interface données oui (RS232)572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370 11
10k0.05N Lisibilité (d) 0,1 g 0,05 g Plage de pesée (max) 10 000 g 10 000 g Plage de tarage (par soustrac- tion) 10 000 g 10 000 g Reproductibilité 0,1 g 0,05 g Linéarité 0,3 g 0,15 g Plus petit poids à la pièce 0,1 g 0,05 g
Points d’ajustage 2/5/10 kg 2/5/10 kg Poids d’ajustage F1 conseillé (non indiqué) 10 kg 10 kg Essai de stabilité (typique) 3 sec. 3 sec. Température ambiante autori- sée +10 °C ... + 40 °C +10 °C ... + 40 °C Temps de préchauffage 2 heures 2 heures Boîtier (larg x prof x haut) mm 167 x 250 x 85 167 x 250 x 85 Plateau de pesée acier inox
150 x 170 150 x 170 Unités voir menu voir menu Filtre vibrant oui oui Poids kg (net) 1,7 1,7 Interface données oui (RS232) oui (RS232)572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370
6500-1NM KBJ 650-2NM Catégorie de précision
Lisibilité (d) 0,01 g 0,1 g 0,01 g Echelon d’étalonnage (e) 0,1 g 1 g 0,1 g Plage de pesée (max) 650 g 6 500 g 650 g Charge minimale (Min) 0,5 g 5 g 0,5 g Plage de tarage (par soustraction) 650 g 6 500 g 650 g Reproductibilité 0,01 g 0,1 g 0,01 g Linéarité ±0,03 g ±0,3 g ±0,03 g Plus petit poids à la pièce 0,01 g 0,1 g 0,01 g
Poids d’ajustage F1 conseillé (non indiqué) 600 g 6,0 kg Int. Ajustage Essai de stabilité (typique) 3 sec. Température ambiante autorisée +10 °C ... + 30 °C Temps de préchauffage 2 heures 2 heures 2 heures Boîtier (larg x prof x haut)
167 x 250 x 85 Filtre vibrant oui Plateau de pesée acier inox mm 130 x 130 150 x 170 130 x 130 Unités g, kg, ct Poids kg (net) 1,5 1,7 2,1 Interface données oui (RS232)572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370 13
10K0.1S Lisibilité (d) 0,01 g 0,05 g 0,05 g 0,1 g Plage de pesée (max) 3 000 g 5 000 g 8 000 g
Points d’ajustage 1/2/3 kg 1/2/5 kg 2/4/5/7/8 kg 2/5/10 kg Poids d’ajustage F1 conseillé (non indiqué) 3 kg 5 kg 5 kg + 2 kg 10 kg Degré hygrométrique max. 80% rel. (non condensant) Essai de stabilité (typique) 3 sec. Température ambiante autorisée +10 °C ... + 40 °C Temps de préchauffage 2 heures 2 heures 2 heures 2 heures Boîtier (larg x prof x haut)
228 x 228 x 70 228 x 228 x 70 315 x 305 x 70 228 x 228 x 70 Filtre vibrant oui Plateau de pesée acier inox mm 228 x 228 228 x 228 315 x 305 228 x 228 Unités voir menu voir menu voir menu voir menu Poids kg (net) 5,5 5,5 7,5 5,5 Interface données oui (RS232)572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370
30K0.1 Lisibilité (d) 0,1 g 0,1 g 0,1 g Plage de pesée (max) 16 000 g 20 000 g 30 000 g Plage de tarage (par soustraction) 16 000 g 20 000 g 30 000 g Reproductibilité 0,1 g 0,1 g 0,2 g Linéarité ±0,3 g ±0,3 g ±0,5 g Plus petit poids à la pièce 0,1 g 0,1 g 0,1 g
Points d’ajustage 5/10/15/16 kg 5/10/15/20 kg 10/15/20/30 kg Poids d’ajustage F1 conseillé (non indiqué) 10 kg + 5 kg 20kg 20 kg + 10 kg Degré hygrométrique max. 80% rel. (non condensant) Essai de stabilité (typique) 3 sec. Température ambiante autorisée +10 °C ... + 40 °C Temps de préchauffage 2 heures 2 heures 2 heures Boîtier (larg x prof x haut)
315 x 305 x 70 Filtre vibrant oui Plateau de pesée acier inox mm 315 x 305 315 x 305 315 x 305 Unités voir menu voir menu voir menu Poids kg (net) 7,5 7,5 7,5 Interface données oui (RS232)572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370 15 KERN
60K0,2 Lisibilité (d) 0,2 g 0,1 g 0,2 g 0,2 g Plage de pesée (max) 36 000 g 30 000 g 36 000 g 60 000 g Plage de tarage (par soustraction) 36 000 g 30 000 g 36 000 g 60 000 g Reproductibilité 0,2 g 0,2 g 0,2 g 0,4 g Linéarité ±0,6 g ±0,5 g ±0,6 g ±1,0 g Plus petit poids à la pièce 0,2 g 0,1 g 0,2 g 0,2 g
Points d’ajustage 10/15/20/ 30/36 kg 10/15/20/ 30 kg 10/15/20/ 30/36 kg 20/30/50/60 kg Poids d’ajustage F1 conseillé (non indiqué) 20 kg + 10 kg 20 kg + 10 kg 20 kg + 10 kg 50 kg Degré hygrométrique max. 80% rel. (non condensant) Essai de stabilité (typique) 3 sec. Température ambiante autorisée +10 °C ... + 40 °C Temps de préchauffage 2 heures 2 heures 2 heures 2 heures Boîtier (larg x prof x haut)
315 x 305 x 70 450 x 350 x 115 Filtre vibrant oui Plateau de pesée acier inox mm 315 x 305 450 x 350 Unités voir menu voir menu voir menu voir menu Poids kg (net) 7,5 9,5 9,5 9,5 Interface données oui (RS232)572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370
150K1 Lisibilité (d) 0,5 g 0,5 g 1 g Plage de pesée (max) 65 000 g 100 000 g 150 000 g Plage de tarage (par soustraction) 65 000 g 100 000 g 150 000 g Reproductibilité 0,5 g 0,5 g 1 g Linéarité ±1,5 g ±1,5 g ±3 g Plus petit poids à la pièce 0,5 g 0,5 g 1 g
Points d’ajustage 20/30/50/60 kg 20/50/100 kg 50/100/150 kg Poids d’ajustage F1 conseillé (non indiqué) 50 kg 50 kg + 50 kg 3 x 50 kg Degré hygrométrique max. 80% rel. (non condensant) Essai de stabilité (typique) 3 sec. Température ambiante autorisée +10 °C ... + 40 °C Temps de préchauffage 2 heures 2 heures 2 heures Boîtier (larg x prof x haut)
450 x 350 x 115 Filtre vibrant oui Plateau de pesée acier inox mm 450 x 350 Unités voir menu voir menu voir menu Poids kg (net) 9,5 Interface données oui (RS232)572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370 17 KERN
65K1M Catégorie de précision
Lisibilité (d) 1 g Echelon d’étalonnage (e) 10 g Plage de pesée (max) 65 000 g Charge minimale (Min) 50 g Plage de tarage (par soustraction) 65 000 g Reproductibilité 1 g Linéarité ±2 g Plus petit poids à la pièce 1 g
Points d’ajustage 20/30/50/60 kg Poids d’ajustage F1 conseillé (non indiqué) 50 kg Essai de stabilité (typique) 3 sec. Température ambiante autorisée +10 °C ... + 30 °C Temps de préchauffage 2 heures Boîtier (larg x prof x haut)
450 x 350 x 115 Filtre vibrant oui Plateau de pesée acier inox mm 450 x 350 Unités s. Menue Poids kg (net) 9,5 Interface données oui (RS232)572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370
KERN FCB 6K0.02B FCB 12K0.05B FCB 12K0.1B FCB 24K0.1B FCB 24K0.2B Lisibilité (d) 0,02 g 0,05 g 0,1 g 0,1 g 0,2 g Plage de pesée (max) 6 000 g 12 000 g 12 000 g 24 000 g 24 000 g Plage de tarage (par soustraction) 6 000 g 12 000 g 12 000 g 24 000 g 24 000 g Reproductibilité 0,04 g 0,05 g 0,1 g 0,1 g 0,2 g Linéarité ± 0,1 g 0,15 g 0,3 g 0,3 g 0,6 g Poids à la pièce plus petit 0,02 g 0,05 g 0,1 g 0,1 g 0,2 g Points d’ajustage 2/5/6 kg 2/5/10/12 kg 2/5/10/12 kg 5/10/15/ 20/24 kg 5/10/15/ 20/24 kg Poids d’ajustage F1 recommandé (n’est pas joint) 5 kg 10 kg 10 kg 20 kg 20 kg Degré hygrométrique max. 80% rel. (non condensant) Essai de stabilité (typi- que) 3 sec. Température ambiante autorisée + 10 °C ... + 40 °C Temps de préchauffage 2 heures 2 heures 2 heures 2 heures 2 heures Filtre vibrant oui Coffret (L x P x h) mm 270 x 345 x 106 270 x 345 x 106 270 x 345 x 106 270 x 345 x 106 270 x 345 x 106 Plateau de pesée, acier inox 253x228 253x228 253x228 253x228 253x228 Unités voir menu Filtre vibrant oui Poids kg (net) 3,3 3,3 3,3 3,3 3,3 Interface données oui (RS232)572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370 19
KERN FKB 6K0.02 FKB 8K0.05 FKB 16K0.05 FKB 16K0.1 Lisibilité (d) 0,02 g 0,05 g 0,05 g 0,1 g Plage de pesée (max) 6 000 g 8 000 g 16 000 g 16 000 g Plage de tarage (par soustraction) 6 000 g 8 000 g 16 000 g 16 000 g Reproductibilité 0,04 g 0,05 g 0,1 g 0,1g Linéarité ±0,1 g ±0,15 g ±0,25 g ±0,3 g Plus petit poids à la pièce 0,02 g 0,05 g 0,05 g 0,1 g
Points d’ajustage 2/4/5/6 kg 2/4/5/7/8 kg 5/10/15/16 kg 5/10/15/16 kg Poids d’ajustage F1 conseillé (non indiqué) 5 kg 5 kg + 2 kg 10 kg + 5 kg 10 kg + 5 kg Degré hygrométrique max. 80% rel. (non condensant) Essai de stabilité (typique) 3 sec. Température ambiante autorisée +10 °C ... + 40 °C Temps de préchauffage 2 heures 2 heures 2 heures 2 heures Boîtier (larg x prof x haut)
350 x 390 x 120 Filtre vibrant oui Plateau de pesée acier inox mm 340 x 240 340 x 240 340 x 240 340 x 240 Unités voir menu voir menu voir menu voir menu Poids kg (net) 6,5 6,5 6,5 6,5 Interface données oui (RS232)572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370
KERN FKB 36K0.1 FKB 36K0.2 FKB 65K0.2 FKB 65K0.5 Lisibilité (d) 0,1 g 0,2 g 0,2 g 0,5 g Plage de pesée (max) 36 000 g 36 000 g 65 000 g 65 000 g Plage de tarage (par soustraction) 36 000 g 36 000 g 65 000 g 65 000 g Reproductibilité 0,2 g 0,2 g 0,4 g 0,5 g Linéarité ±0,5 g ±0,6 g ±1,0 g ±1,5 g Plus petit poids à la pièce 0,1 g 0,2 g 0,2 g 0,5 g
Points d’ajustage 10/20/30/36 kg 10/20/30/36 kg 20/30/50/60 kg 20/30/50/60 kg Poids d’ajustage F1 conseillé (non indiqué) 20 kg + 10 kg 20 kg + 10 kg 50kg 50kg Degré hygrométrique max. 80% rel. (non condensant) Essai de stabilité (typique) 3 sec. Température ambiante autorisée +10 °C ... + 40 °C Temps de préchauffage 4 heures 2 heures 4 heures 2 heures Boîtier (larg x prof x haut)
350 x 390 x 120 Filtre vibrant oui Plateau de pesée acier inox mm 340 x 240 340 x 240 340 x 240 340 x 240 Unités voir menu voir menu voir menu voir menu Poids kg (net) 6,5 6,5 6,5 6,5 Interface données oui (RS232)572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370 21 KERN FKB 8K0.1M FKB 65K1M Catégorie de précision
Lisibilité (d) 0,1 g 1 g Echelon d’étalonnage (e) 1,0 g 10 g Plage de pesée (max) 8 000 g 65 000 g Charge minimale (Min) 5,0 g 50 g Plage de tarage (par soustraction) 8 000 g 65 000 g Reproductibilité 0,1 g 1 g Linéarité ±0,3 g ±3 g Plus petit poids à la pièce 0,1 g 1 g
Points d’ajustage 2/5/7/8 kg 20/30/50/60 kg Poids d’ajustage F1 conseillé (non indiqué) 5 kg + 2 kg 50 kg Degré hygrométrique max. 80% rel. (non condensant) Essai de stabilité (typique) 3 sec. Température ambiante autorisée +10 °C ... + 30 °C +10 °C ... + 30 °C Temps de préchauffage 2 heures 2 heures Boîtier (larg x prof x haut)
350 x 390 x 120 Filtre vibrant oui Plateau de pesée acier inox mm 340 x 240 340 x 240 Unités voir menu voir menu Poids kg (net) 6,5 6,5 Interface données oui (RS232)572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370
3 Indications fondamentales (généralités) Avant l’installation et la mise en service de l’appareil, il est impératif d’étudier et d’appliquer la totalité du mode d’emploi.
3.1 Utilisation conforme à la destination de l´appareil
La balance que vous avez achetée sert à la détermination de la valeur de pesée de ma- tières . Elle est conçue pour être utilisée comme „balance non automatique“, c.à. d. que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.
3.2 Utilisation inadéquate
Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites quanti- tés de matières à peser sont retirées ou ajoutées, le dispositif de « compensation de sta- bilité » intégré dans la balance peut provoquer l´affichage de résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement d´un récipient posé sur la balance.) Ne pas laisser trop longtemps une charge sur le plateau de pesée. A long terme, cette charge est susceptible d´endommager le système de mesure. Eviter impérativement de cogner la balance ou de charger cette dernière au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d´une charge de tare déjà existante. Sinon, la balance pourrait être endommagée. Ne jamais utiliser la balance dans des endroits où des explosions sont susceptibles de se produire. Le modèle en série n´est pas équipé d´une protection contre les explosions. Toute modification construction de la balance est interdite. Ceci pourrait provoquer des résultats de pesée erronés, des défauts sur le plan de la technique de sécurité ainsi que la destruction de la balance. La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN.
La garantie n´est plus valable en cas - de non-observation des prescriptions figurant dans notre mode d´emploi - d´utilisation outrepassant les applications décrites - de modification ou d´ouverture de l´appareil - d´endommagement mécanique et d´endommagement lié à des matières ou des liquides - de détérioration naturelle et d´usure - de mise en place ou d´installation électrique inadéquates - de surcharge du système de mesure572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370 23
3.4 Vérification des moyens de contrôle
Les propriétés techniques de mesure de la balance et du poids de contrôle éventuelle- ment utilisé doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d´assurance qualité. A cette fin, l´utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l´étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle néces- saires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et écono- mique pour les poids d´ajustage et les balances (sur la base du standard national). 4 Indications fondamentales concernant la sécurité
4.1 Observez les indications du mode d´emploi
Lisez attentivement la totalité de ce mode d´emploi avant l´installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN. Toutes les versions en langues étrangères incluent une tra- duction sans engagement. Seul fait foi le document allemand original.
4.2 Formation du personnel
L´appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin. 5 Transport et stockage
5.1 Contrôle à la réception de l´appareil
Nous vous prions de contrôler l´emballage dès son arrivée et de vérifier lors du déballage que l´appareil ne présente pas de dommages extérieurs visibles. En cas de dommages visibles, demandez au livreur une confirmation signée de ces der- niers. Ne pas modifier la marchandise et l’emballage, ne retirer aucune des pièces livrées. Signalez immédiatement (en l’espace de 24h) par écrit les dommages au transporteur du paquet.
Conservez l´ensemble des pièces de l´emballage d´origine dans le cas où l´appareil de- vrait être renvoyé au fabricant. L´appareil ne peut être renvoyé que dans l´emballage d´origine, enlevez le plateau de pe- seé. Avant l´expédition, détachez tous les câbles raccordés et toutes les pièces démontables/amovibles. Installez les éventuelles sécurités prévues pour le transport. Veillez à ce qu´aucune pièce, par ex. la cage ou le plateau de pesée, le bloc d´alimentation secteur etc., ne puisse glis- ser et être endommagée.572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370
6 Déballage, installation et mise en service
6.1 Lieu d´installation, lieu d´utilisation
La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à condition d´installer votre balance à un endroit approprié. A cette fin, tenez compte des points suivants concernant le lieu d´installation: - Placer la balance sur une surface solide et plane; - Eviter d´exposer la balance à une chaleur extrême ainsi qu’une fluctuation de tem- pérature, par exemple en la plaçant près d´un chauffage, ou de l´exposer directe- ment aux rayons du soleil; - Protéger la balance des courants d´air directs pouvant être provoqués par des fe- nêtres ou des portes ouvertes; - Eviter les secousses durant la pesée; - Protéger la balance d´une humidité atmosphérique trop élevée, des vapeurs et de la poussière; - N´exposez pas trop longtemps la balance à une humidité élevée. L´installation d´un appareil froid dans un endroit nettement plus chaud peut provoquer l´apparition d´une couche d´humidité (condensation de l´humidité atmosphérique sur l´appareil) non autorisée. Dans ce cas, laissez l´appareil coupé du secteur s´acclimater à la température ambiante pendant env. 2 heures. - Eviter une charge électrostatique des matières à peser, du récipient et de la cage de pesée. L´apparition de champs électromagnétiques ou de charges électrostatiques, ainsi que d´éléctricité instable peut provoquer des divergences d´affichage importantes (résultats de pesée erronés). Il faut alors installer la balance à un autre endroit.
Sortir avec précaution la balance de l’emballage, retirer la pochette en plastique et instal- ler la balance au poste de travail prévu à cet effet.
La balance doit être installée de manière à ce que le plateau de pesée soit placé exacte- ment à l´horizontale.
6.3 Raccordement au secteur
L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation secteur. La valeur de tension imprimée sur l´appareil doit concorder avec la tension locale. N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de Kern.572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370 25
6.4 Régime sur piles FKB
Retirer le couvercle du compartiment à piles (6 x 1,5 V) pour insérer les piles. Ôter le couvercle à l’aide d’une monnaie. Dans chacun des tuyaux de piles, insérer trois piles dans le même sens de polarité. Visser de nouveau le couvercle du compartiment de piles. Pour ménager les piles, l’éclairage arrière-plan peut être éteint (voir au chap. 7.3). En outre la fonction AUTO-OFF peut être activée (voir au chap. 7.2.10). Si la tension de la pile descend au-dessous d’une valeur critique pour la fiabilité du fonc- tionnement, ça est affiché dans l’affichage par l’information “BATT LOW“.
6.5 Raccordement de périphériques
Avant le raccordement ou le débranchement d´appareils supplémentaires (imprimante, PC) à l´interface de données, la balance doit impérativement être coupée du secteur. N´utilisez avec votre balance que des accessoires et des périphériques livrés par KERN, ces derniers étant adaptés de manière optimale à votre balance.
6.6 Première mise en service
Un temps de chauffe de deux heures intervenant après la mise en marche stabilise les valeurs de mesure. La précision de la balance dépend de l´accélération due à la pesanteur. Il est impératif de tenir compte des indications du chapitre Ajustage.
Etant donné que la valeur d´accélération de la pesanteur varie d´un lieu à l´autre sur la terre, il est nécessaire d´adapter chaque balance – conformément au principe physique fondamental de pesée – à l´accélération de la pesanteur du lieu d´installation (uniquement si la balance n´a pas déjà été ajustée au lieu d´installation en usine). Ce processus d´ajustage doit être effectué à chaque première mise en service et après chaque chan- gement de lieu d´installation et à fluctuations du température d’environs. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d´ajuster aussi périodi- quement la balance en fonctionnement de pesée.572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370
6.8 Ajuster (voir 7.2.6)
L’exactitude de la balance peut être à tout moment contrôlée et réglée à nouveau au moyen d ‘un poids d ‘ajustage. Attention: Dans le cas des balances vérifiées, la possibilité d’ajustage est rendue impossible. Procédure d’ajustage: Il faut vérifier que les conditions de l’environnement sont stables. Pour la stabilisation, un temps de chauffage court est approprié, d’environ 15 minutes.
6.8.1 Ajustage pour la vérification (KERN 573; FKB-M; KB-NM ; FCB-M ; DS-M)
Généralités Avant le procès de vérification, la balance doit être ajustée. Avantage : L’ajustage est seulement possible quand le commutateur d’ajustage ne se trouve pas à position de blocage. Le commutateur d’ajustage se trouve au sol du carter entre les deux pieds tournants. Sur le modèle FKB il faut enlever le panneau de revêtement du fond du boîtier. Commutateur à droite Accès libre à la fonction d’ajustage.
Cette régulation doit être prise avant d’initier le procès d’ajustage.
Après l’ajustage, la fonction d’ajustage doit être bloquée en mettre le commutateur à gauche. Commutateur à gauche La fonction d’ajustage est bloquée.
Après l’ajustage, la fonction d’ajustage doit être bloquée au moyen de ce commutateur.
Cette régulation doit être pris avant de initier le procès de vérification.
La balance est maintenant préparée pour le pro- cès de vérification.
Après la vérification, le commutateur d’ajustage doit être munie avec une plaque de vérification pour éviter l’accès non autorisé.572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370 27
Généralités: D´après la directive UE 90/384/CEE, les balances doivent faire l´objet d´un étalonnage lorsqu´elles sont utilisées tel qu´indiqué ci-dessous (domaine régi par la loi): a) Dans le cadre de relations commerciales, lorsque le prix d´une marchandise est dé- terminé par pesée. b) Dans le cas de la fabrication de médicaments dans les pharmacies ainsi que pour les analyses effectuées dans les laboratoires médicaux et pharmaceutiques. c) A des fins officielles d) Dans le cas de la fabrication d´un emballage tout prêt En cas de doute, adressez-vous à la D.R.I.R.E. local. Indications concernant l’étalonnage Il existe une homologation UE pour les balances désignées comme homologuées à l’étalonnage dans les données techniques. Si la balance est utilisée comme décrit ci- dessus dans un domaine soumis à l´obligation d’étalonnage, elle doit alors faire l´objet d´un étalonnage et être régulièrement vérifiée par la suite. Les étalonnages ultérieurs doivent être effectués selon les prescriptions légales respecti- ves des pays d´utilisation. En Allemagne par ex., la durée de validité de l’étalonnage pour les balances est de 2 ans en règle générale. Les prescriptions légales du pays d´utilisation doivent être respectées.
Sans les „cachets“, l’étalonnage de la balance n’est pas valable.
Les balances soumises à l’obligation d’étalonnage doivent être mises hors circuit, lorsque: le résultat du pesage de la balance se trouve en dehors des erreurs maximales tolérées en service. Chargez de ce fait à intervalles réguliers la balance avec un poids de contrôle connu (env. 1/3 de la charge max.) et comparez le résultat avec la valeur affichée. L’échéancier pour l’étalonnage périodique est dépassé.572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370

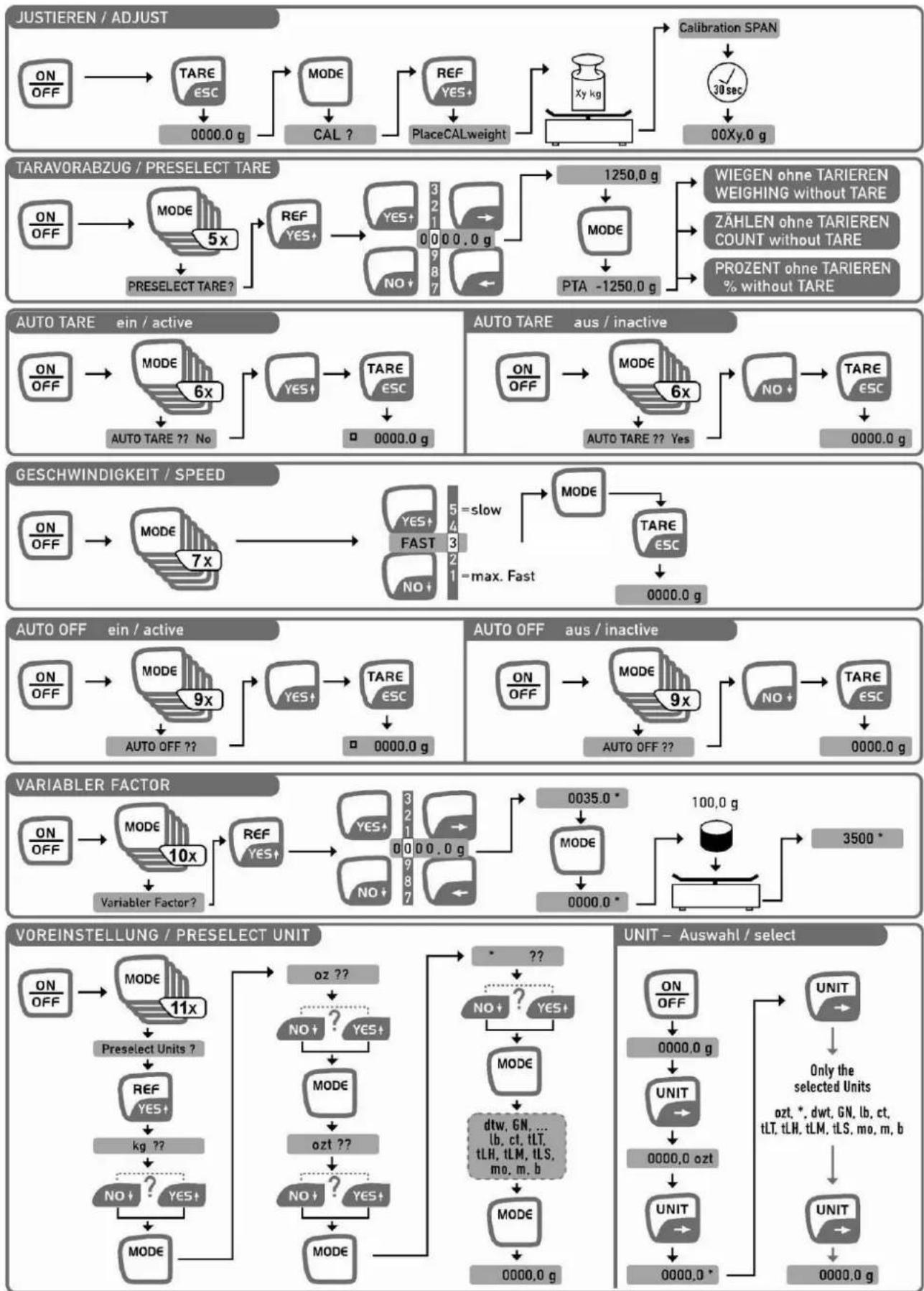

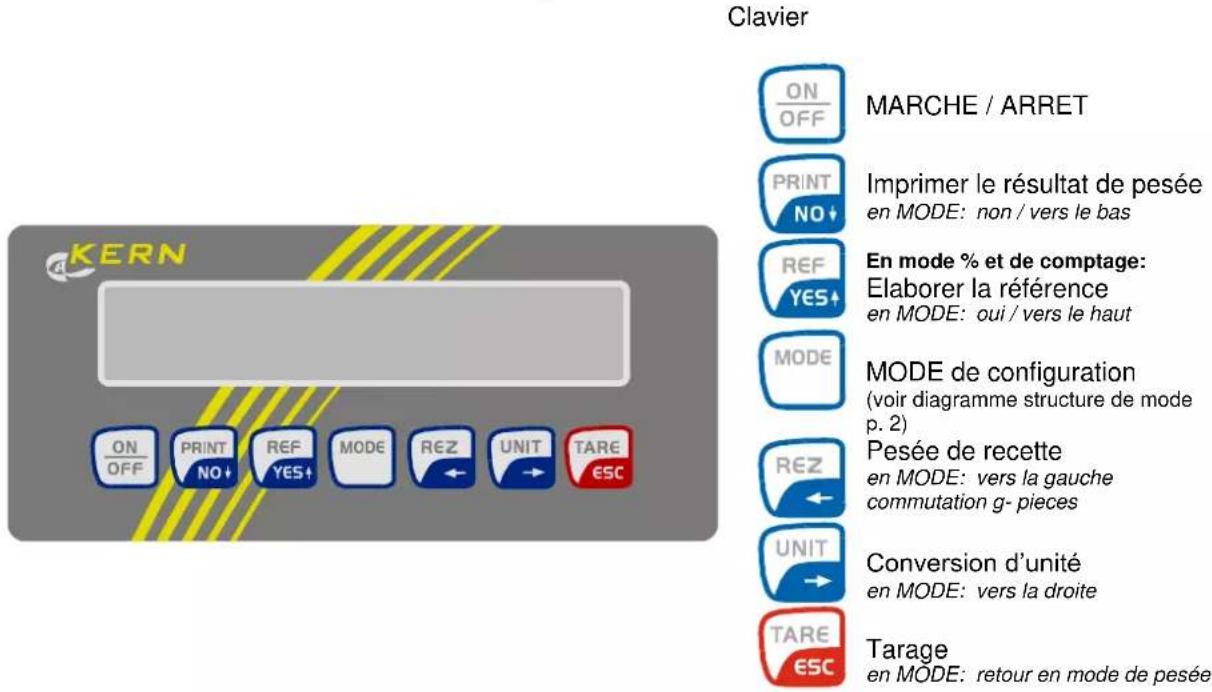

7.1 Panneau de commande d’affichage
Imprimer le résultat de pesée en MODE: non / vers le bas

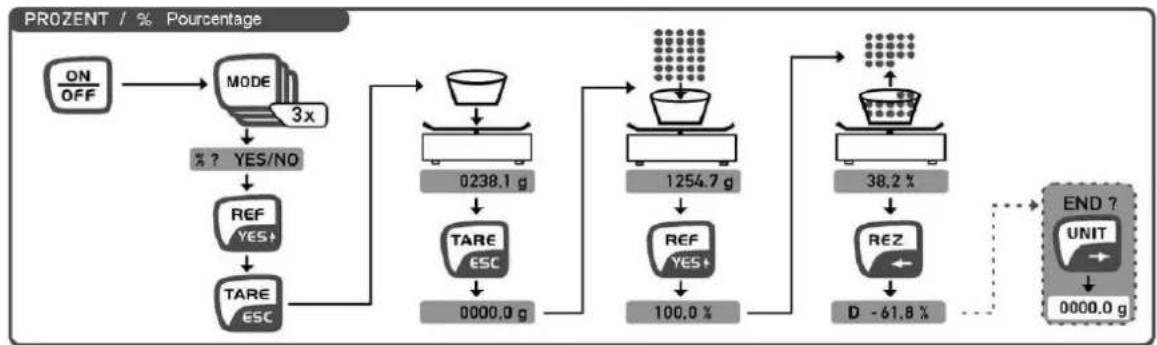

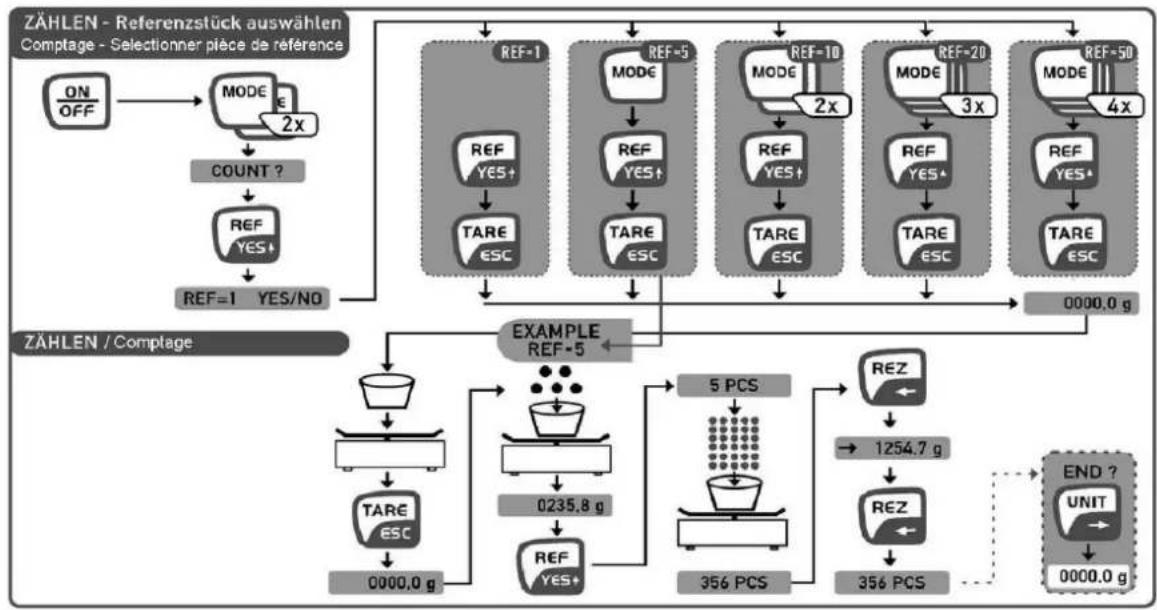

En mode % et de comptage: Elaborer la référence en MODE: oui / vers le haut

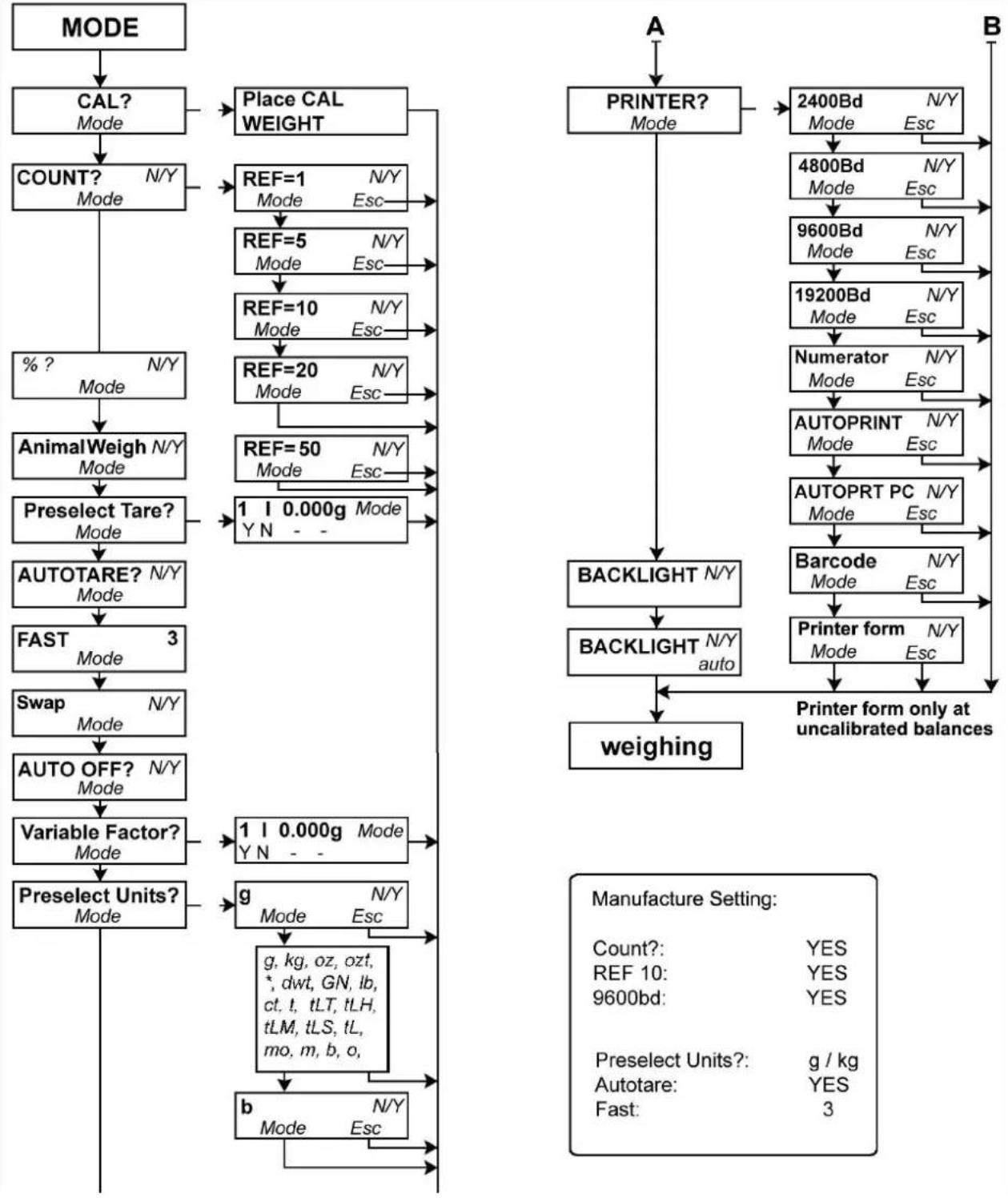

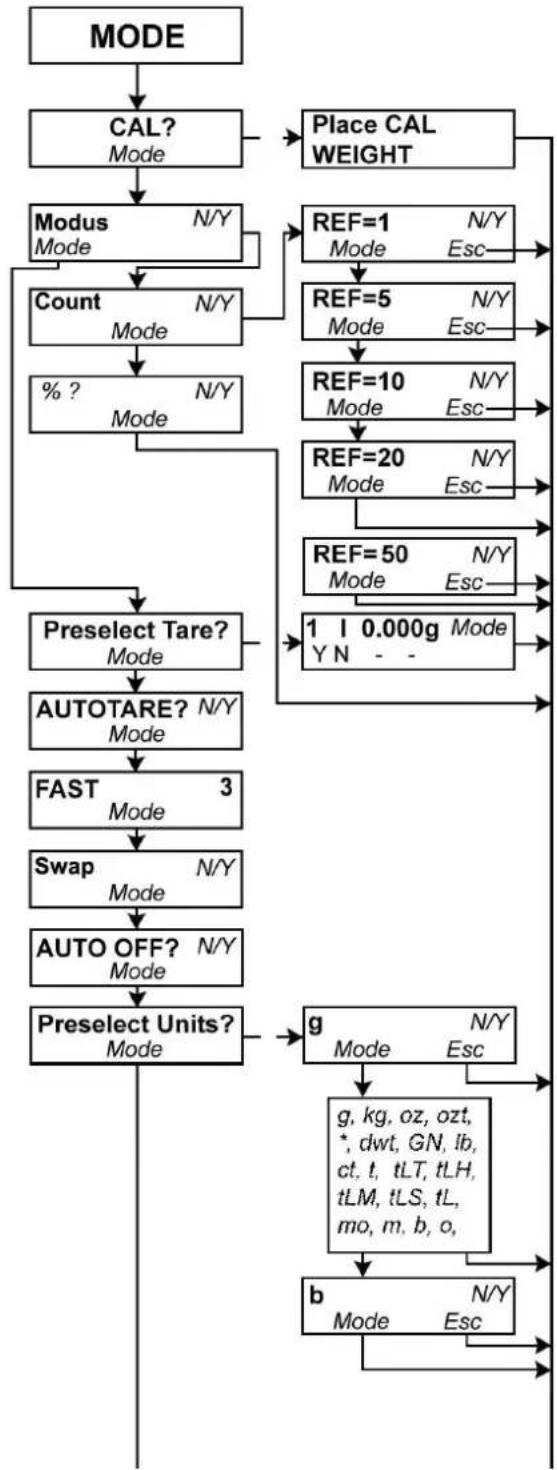

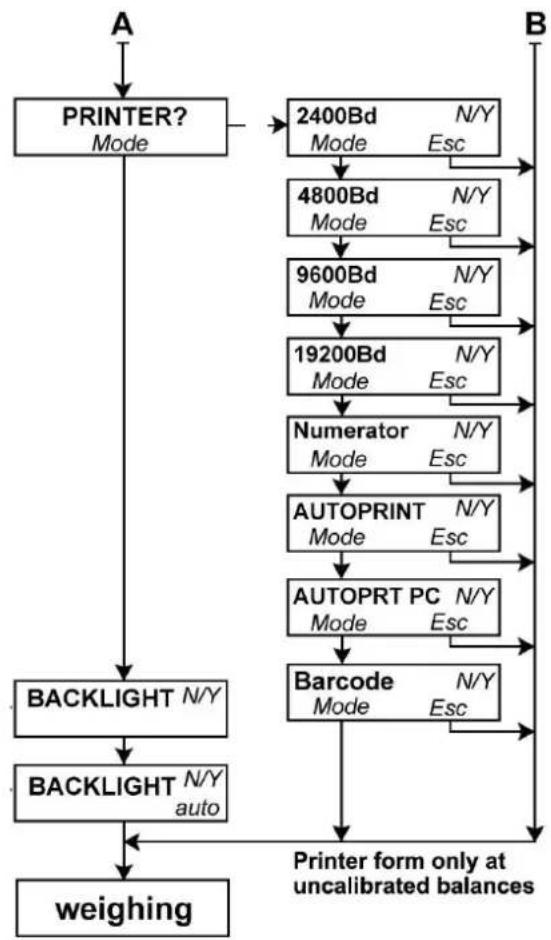

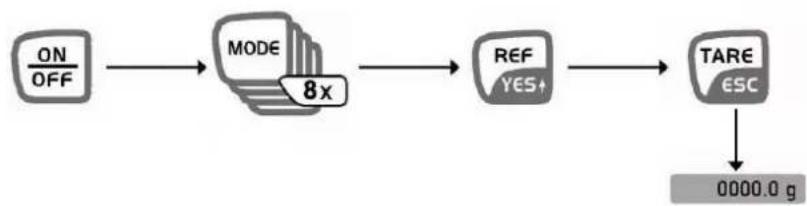

MODE de configuration (voir diagramme structure de mode p. 2)

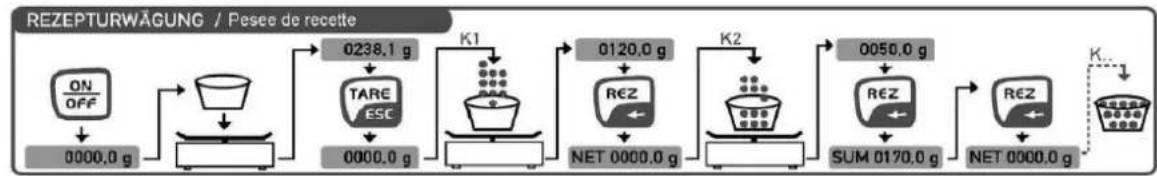

Pesée de recette en MODE: vers la gauche commutation g- pieces
Conversion d’unité en MODE: vers la droite

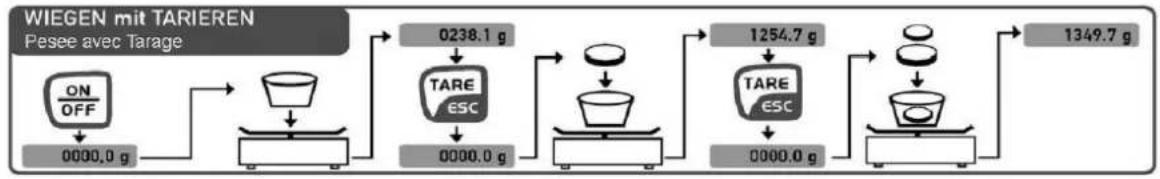

Tarage en MODE: retour en mode de pesée
Symbole affiché Signification ==OVERLOAD== Surcharge: la plage de pesée est dépassée = ============ Sous-charge: la plage de pesée n’est pas atteinte
En mode de comptage et de %: pièce trop légère

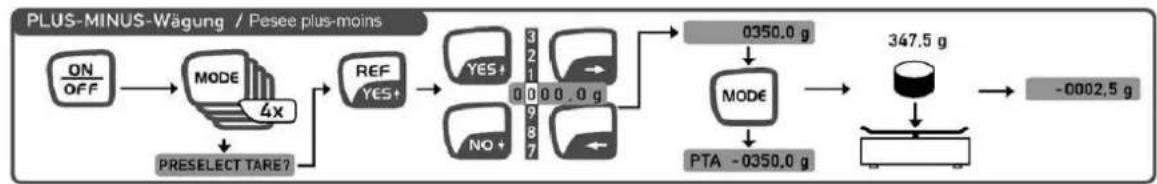

AUTO TARE active / en fonctionnement d’étalonnage affichage zéro PTA . Preselect tare Présélection de tare active D . Différence en % lors de la pesée en pourcentage Net . Poids net du composant lors de la préparation de recettes SUM . Poids brut de plusieurs composants lors de la préparation de recettes
La balance est en mode de comptage et affiche actuellement la valeur du poids de la quantité à compter
Pour balance à plusieurs gammes fonctionnement d’étalonnage l’indication de la gamme
7.2.13 Pesée d’animaux:

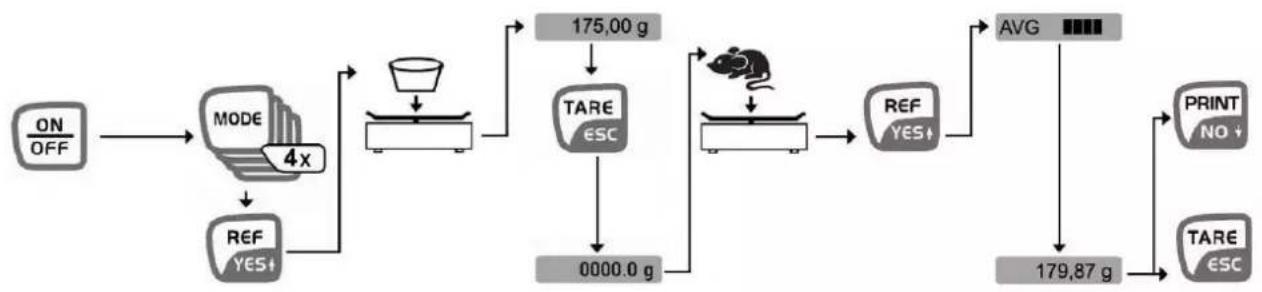

Activer sur Mode/Animal weigh. Y/N (4xMode) Placer le conteneur sans objet à peser sur le bac de pesée et tarer Mettre l’objet à peser (animal) dans le conteneur et démarrer sur la touche REF/YES La formation de la moyenne pondérée est montrée dans l’afficheur avec AVG ainsi que par l’extinction des blocs de caractères individuels et la valeur sur l’affichage fixée après. Imprimer et effacer la valeur moyenne sur la touche PRINT Effacement simple possible en appuyant sur la touche TARE.

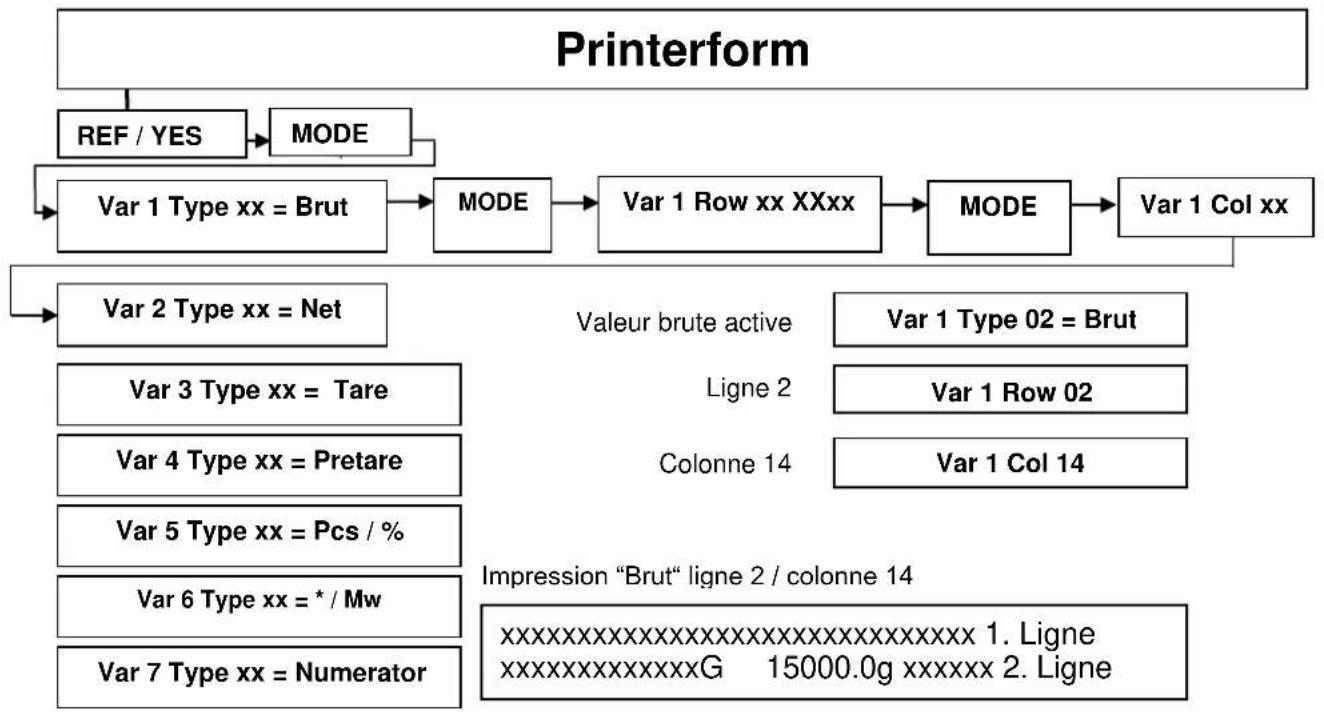

7.2.15 Contenu de l’impression du formulaire:
7.3 Illumination de l'afficheur
Lorsque la balance est en marche et lorsque l’affichage est sur zéro, sélectionner par pression sur la touche „MODE“ le point du menu „Backlight“. Valider sur la touche „YES“ l’illumination permanente de l’éclairage d’arrière-plan de l’afficheur. L’éclairage d’arrière- plan est désactivé en appuyant sur la touche „NO“. Si l’éclairage d’arrière-plan doit être mis hors circuit par une minuterie (pour ménager la batterie), le point du menu „Backlight auto“ peut être sélectionné sur la touche „MODE“ et validé sur la touche „YES“. La coupure s’opère alors automatiquement 10 sec. après qu’une valeur stable de pesée a été atteinte.
7.4 Interface pour sortie de données RS 232 C
Caractéristiques techniques Code ASCII de 8 bits 1 bit de départ, 8 bits de données, 1 bit d’arrêt aucun bit de parité Vitesse de transmission réglable entre 2400, 4800 et 9600 bauds (configuration au départ de l’usine) et 19200 bauds. Prise SUB-D á 9 pôles nécessite En utilisant un interface l’usage correct est seulement assuré avec le câble interface KERN (max. 2m) correspondant. Affectation de la douille
Vitesse de transmission en baud La vitesse de transmission en baud servant à transmettre les valeurs mesurées est réglée à l’aide de la touche MODE. Dans l‘exemple suivant, le baud rate est modifié de 2400 à 4800 bauds : Réglage du vitesse de transmission en baud Affichage
1. Appuyez plusieurs fois sur la touche « MODE » jusqu’à ce que
« PRINTER? » apparaisse.
2. Appuyez sur « YES ».
3. Appuyez plusieurs fois sur « MODE » jusqu’à ce que la baud rate de-
mandé soit affiché (ex. 4800 bauds).
4. Appuyez sur « YES » pour 4800 bauds, le X valide le réglage nou-
5. Appuyez plusieurs fois sur « MODE » jusqu’à ce que la balance af-
fiche à nouveau des grammes ou alors appuyez sur « TARE ». PRINTER? 2400 Baud 4800 Baud 4800 Baud
7.5 Transmission de données via interface RS 232 C
Transmission de données via interface RS 232 C Information générale Le transfert des données entre la balance et un appareil périphérique (p. ex. imprimante, PC ...) fonctionne seulement à la condition que les deux appareils ont été réglés sur le même paramètre d’interface (p. ex. Baud rate, parité ...) Il y a 5 méthodes de transfert de données: Transfert de données par la touche « PRINT » On peut déclencher le procédé d’impression par la touche « TARE ». Les réglages « AU- TOPRINT » et « AUTOPRINT PC » devraient être désactivés. AUTOPRINT (Transfert de données après la charge) Le réglage « AUTOPRINT » se trouve dans le chemin « PRINTER » et peut être actionné ou désactionné. Si « AUTOPRINT PC » est activé, des valeurs actuelles de pesée seront envoyées en façon continuelle via l’interface RS 232 C. AUTOPRINT PC (Transfert continuel) Le réglage « AUTOPRINT PC » se trouve dans le chemin « PRINTER » et peut y être ac- tionné ou désactionné. Si « AUTPRINT PC » est activé, des valeurs actuelles de pesée seront envoyées en façon continuelle via l’interface RS 232 C. Transfert de données par télécommande Les fonctions suivantes peuvent être déclenchées au niveau de la balance grâce à des ordres de commande à distance transmis à la balance comme signes ASCII. t Tarage. w Une valeur pesée (même instable) est envoyée par la balance par l’intermédiaire de l’interface sérielle. s Une valeur pesée stable est envoyée par la balance par l’intermédiaire de l’interface sérielle. Après avoir reçu l’un des deux signes w ou s, la balance envoie des données à l’imprimante sans observer une pause d’impression entre les signes. Edition sur imprimante à code à barres Le mode de transmission des données est à commuter en „BA Pr“ ( chapitre 8.5.1). Une imprimante du modèle LP2824 est prévue comme imprimante à code à barres. Il faut observer ici que le format d’édition de la balance est défini à demeure et ne peut pas être modifié. Le format d’impression est mémorisé dans l’imprimante. Ceci revient à dire qu’en cas de défectuosité l’imprimante ne peut pas être interchangée simplement contre un autre sor- tant de fabrication, mais le logiciel doit y être enregistré au préalable par KERN. Cette imprimante et la balance doivent être interconnectées hors circuit par le câble d’interface joint. Après mise en circuit des deux appareils et rétablissement de la remise en ordre de marche est éditée une étiquette après pression sur la touche .572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370 37
7.5.1 Description de transfert de données
Chaque transmission de données a la structure suivante:
N = Numéroteur B*: = Espace ou dans la gamme du point zéro si Autotara est activé B, 0,
, g: = Espace ou valeur de pesage avec unité, dépendant de la charge sur le plateau E = unité CR: = Carriage Return LF: = Line Feed
Le numérateur se trouve dans le menu « Printer » et peut-être activé ou désactivé. Lors de l’affichage des données grâce à la touche d’impression, le numérateur est élevé auto- matiquement au chiffre supérieur.
7.6 Imprimante de valeurs mesurées
Une imprimante peut être raccordée à toutes les balances disposant d’une interface de sortie de données RS 232 C. Dans l’impression figure le poids en grammes. En mode de comptage, le nombre de pièces ou le poids est imprimé. En mode de détermination de pourcentages, les pourcentages ou le poids sont imprimés. L’impression se fait par pression de la touche « PRINT ». Avec le numéroteur, toute impression peut être numérotée de façon continue. Pour remettre le numéroteur à zéro (000), il suffit d’arrêter la balance ou d’actionner la Touche « CLEAR ».572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370
7.7 Pesage par en dessous
Des objets, qui par leur taille ou leur forme ne peuvent être déposés sur le plateau de la balance, peuvent être pesés grâce au système de pesage par en-dessous. Procédez de la manière suivante: Eteindre la balance. Retourner la balance, et faire attention ici, que le plateau ne soit pas surchargé. Ouvrir le couvercle situé sur le fond de la balance. Suspendre le crochet de pesage par en dessous . Placer la balance au-dessus d’une ouverture. Suspendre le corps à peser au crochet et procéder à la pesée. ! ATTENTION ! Veillez à ce que le crochet servant au pesage par en dessous soit bien stable afin d’obtenir un bon résultat de pesage (risque de rupture). S’assurer toujours qu’il n’y a ni êtres vivants ni matériaux qui pourraient être de ce fait blessés ou subir des dommages.
! NOTE ! Refermez impérativement l’ouverture sous la balance (protection anti-poussière) à la fin du pesage par en dessous.572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370 39 8 Maintenance, entretien, élimination
Avant le nettoyage, coupez l´appareil de la tension de fonctionnement. N´utilisez pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié avec de la lessive de savon douce. Veillez à ce que les liquides ne puissent pas pénétrer dans l´appareil et frottez ensuite ce dernier avec un chif- fon doux sec. Les restes d´échantillon peuvent être retirés avec précaution à l´aide d´un pinceau ou d´un aspirateur-balai. Retirer immédiatement les matières à peser renversées sur la balance.
8.2 Maintenance, entretien
L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN. Avant d´ouvrir l´appareil, couper ce dernier du secteur.
L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon le droit national ou régional en vigueur au lieu d´utilisation.572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370
9 Aide succincte en cas de panne En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée pen- dant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début. Aide: Anomalie Cause possible L´affichage de poids ne s´allume pas. La balance n´est pas en marche.
La connexion au secteur est coupée (câble de secteur pas branché/défectueux).
Panne de tension de secteur. L´affichage de poids change Courant d´air/circulation d´air continuellement Vibrations de la table/du sol
Le plateau de pesée est en contact avec des corps étrangers. Champs électromagnétiques/ charge élec- trostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie) Il est évident que le résultat de pesée est erroné L´affichage de la balance n´est pas sur zéro
Changements élevés de température. Champs électromagnétiques/ charge élec- trostatique (changer de lieu d´installation/ si possible, arrêter l´appareil provoquant l´anomalie)
Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la balance. Si le message d´erreur ne disparaît pas, informer le fabricant.572/573/KB/DS/FKB/FCB/KBJ-BA-f-1370 41 10 Déclaration de conformité
Déclaration de conformité Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente déclaration, est conforme aux normes citées ci-après.
Déclaration de conformité Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente déclaration, est conforme aux normes citées ci-après.
