Type de produit	Indicateur d'ordre de phases (testeur de rotation de champ)
Marque	BENNING
Modèle	TRITEST pro
Plage de tension nominale	400 V à 500 V AC
Plage de fréquence nominale	50 Hz / 60 Hz
Catégorie de mesure	CAT III 300 V par rapport à la terre
Consommation de courant	I_s < 3,5 mA (à 500 V)
Alimentation	3 piles 1,5 V type AA (LR06)
Poids	Environ 250 g
Température de service	-15 °C à +55 °C
Température de stockage	-15 °C à +55 °C
Humidité relative de l'air	20 % à 80 %
Indice de protection	IP 40 (protection contre les corps solides >1 mm, pas de protection contre l'eau)
Normes	DIN EN 61010-1, -031, IEC 61010-1, -31, DIN EN 61557-1, -7, IEC 61557-1, -7, DIN EN 62471
Affichage	LEDs rouges pour L1, L2, L3 et ordre de phases (sens anti-horaire), LED verte pour ordre de phases (sens horaire)
Lampe de poche intégrée	LED haute performance, commandée par bouton-poussoir
Pinces d'essai	3 pointes d'essai (L1 brun, L2 noir, L3 gris) et pince crocodile
Fonction de test d'ordre de phases	Indique champ magnétique rotatif droite (horaire) ou gauche (anti-horaire)
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon sec ; en cas de dépôts près des piles, nettoyer également avec un chiffon sec ; retirer les piles en cas de stockage prolongé
Remplacement des piles	Ouvrir le compartiment à piles à l'aide d'un tournevis, remplacer par 3 piles AA en respectant la polarité
Sécurité	Ne pas toucher les électrodes d'essai dénudées ; vérifier le bon fonctionnement avant et après usage ; utiliser uniquement dans la plage de tension spécifiée ; ne pas regarder directement le rayon LED ; les aimants peuvent affecter les stimulateurs cardiaques
Accessoires fournis	Pointes d'essai, pince crocodile, capuchons protecteurs CAT III

FOIRE AUX QUESTIONS - TRITEST pro BENNING

Quelle est la plage de tension du BENNING TRITEST pro ?

Le TRITEST pro fonctionne pour des tensions nominales de 400 V à 500 V AC.

Comment effectuer un test d'ordre de phases ?

Connectez les pointes d'essai L1, L2 et L3 aux conducteurs du réseau. Les LEDs rouges indiquent les tensions composées, puis la LED rouge (anti-horaire) ou verte (horaire) indique le sens du champ magnétique rotatif.

Puis-je utiliser l'appareil sans piles ?

Oui, le test d'ordre de phases fonctionne même sans piles ou avec piles déchargées. La lampe de poche et le test de continuité nécessitent des piles.

Quel type de piles utiliser ?

Utilisez trois piles 1,5 V type AA (LR06) en respectant la polarité indiquée dans le compartiment.

Comment remplacer les piles ?

Pressez le dispositif d'encliquetage vers le bas avec un tournevis et poussez le couvercle vers le bas. Remplacez les piles usées par trois piles neuves AA. Refermez jusqu'à encliquetage.

Quelle est la catégorie de mesure de l'appareil ?

Le TRITEST pro est classé CAT III 300 V par rapport à la terre. Utilisez les capuchons protecteurs fournis pour les mesures CAT III.

Puis-je utiliser l'appareil sur des installations 230 V ?

Non, la plage de tension nominale est de 400 V à 500 V AC. Ne pas utiliser sur des tensions inférieures ou supérieures.

Comment tester le bon fonctionnement avant utilisation ?

Testez l'appareil sur une source de tension connue (ex. prise CEE 400 V). Vérifiez que les LEDs L1, L2, L3 et les LEDs d'ordre de phases s'allument correctement.

Que faire si la lampe de poche LED est faible ?

Remplacez les piles. La diminution de luminosité de la lampe LED indique que les piles sont usées.

L'appareil est-il étanche ?

L'appareil a un indice de protection IP 40 : il est protégé contre les corps solides >1 mm mais non protégé contre l'eau. Évitez tout contact avec l'humidité.

MODE D'EMPLOI TRITEST pro BENNING

Mode d'emploi tritest® pro

Avant d'utiliser l'indicateur d'ordre de phases TRITEST® pro :

Lisez le mode d'emploi et tenez impérativement compte des consignes de sécurité !

Table des matières

1. Consignes de sécurité
2. Description de l'appareil
3. Contrôle de fonctionnement
4. Test d'ordre de phases
5. Lampe de poche LED
6. Remplacement des piles
7. Caractéristiques techniques
8. Entretien général
9. Protection de l'environnement

1. Consignes de sécurité :

Attention ! Les aimants peuvent affecter le bon fonctionnement de stimulateurs cardiaques et de défibrillateurs implantés. En tant que porteur de tels dispositifs médicaux, maintenez une distance de protection suffisante par rapport à l'aimant.

- Lors du contrôle, ne touchez l'appareil qu'aux pointes d'essai isolées 9, 10 et 11 et ne touchez jamais les électrodes d'essai dénudées 8!

- Contrôlez toujours le bon fonctionnement de l'appareil immédiatement avant et après l'utiliser (voir paragraphe 3) ! L'appareil ne doit pas être utilisé dès lors qu'une ou plusieurs affichages ne fonctionnent plus ou dès lors que l'appareil n'est plus opérationnel !

- S'il est à supposer qu'une utilisation sans danger n'est plus possible, il faut mettre l'appareil hors service.

- Évitez impérativement tout contact avec l'humidité ainsi que les condensations d'eau sur l'appareil. De même, protégez l'appareil contre les impuretés ainsi que contre l'endommagement !

- L'appareil ne doit être utilisé que dans la plage de tension nominale spécifiée et dans les installations électriques jusqu'à 500 V AC !

- L'appareil ne doit être utilisé que dans les circuits électriques de la catégorie de surtension CAT III avec des conducteurs de 300 V max. par rapport à la terre. Pour les mesures de la catégorie de mesure III, la partie conductrice protubérante d'une électrode d'essai ⑧ de la pointe d'essai ne doit pas être plus longue que 4 mm. Avant d'effectuer des mesures de la catégorie de mesure III, il faut mettre les capuchons protecteurs inclus marqués « CAT III » aux électrodes d'essai ⑧. Cette mesure sert à protéger l'utilisateur.

- Tenez compte du fait qu’il est toujours dangereux de travailler sur les composants et sur les installations sous tension. Déjà les tensions à partir de 30 V AC et 60 V DC peuvent être mortelles !

- N'utilisez jamais l'appareil si le compartiment à piles est ouvert.

- L'appareil est conçu afin d'être utilisé par des électrotechniciens en combinaison avec des procédés de travail sûrs.

- L'appareil ne doit pas être démonté !

Attention!

L'appareil est pourvu d'une lampe de poche LED à haute performance. Ne regardez jamais directement ou indirectement par des surfaces réfléchissantes dans le rayon LED. Les rayons LED peuvent provoquer des lésions oculaires irréversibles.

Symboles sur l'appareil :

Symbole S	Signification
	Attention ! Tenir compte de la documentation !Ce symbole indique qu'il faut tenir compte des instructions contenues dans ce mode d'emploi afin d'éviter tout risque.
~	Tension alternative ( AC )
[2326]	Terre ( tension par rapport à la terre )
[5D70]	Ce symbole montre l'orientation des piles afin de les insérer en respectant la polarité correcte.
	Attention ! Rayonnement optique potentiellement dangereux !Ne regardez jamais directement dans le rayon LED ! Risque de lésions réti-niennes !
	Attention ! Les aimants peuvent affecter le bon fonctionnement de stimulateurs cardiaques et de défibrillateurs implantés. En tant que porteur de tels dispositifs médicaux, maintenez une distance de protection suffisante par rapport à l'aimant.

2. Description de l'appareil

① LED rouge pour le conducteur extérieur (phase) L1 ② LED rouge pour le conducteur extérieur (phase) L2 ③ LED rouge pour le conducteur extérieur (phase) L3 ④ LED rouge pour l'ordre de phases dans le sens anti-horaire ⑤ LED verte pour l'ordre de phases dans le sens horaire ⑥ Lampe de poche LED à haute performance ⑦ Bouton-poussoir ⑧ Electrodes d'essai avec capuchons protecteurs ⑨ Pointe d'essai L1 (brune), réf. : 10112582 ⑩ Pointe d'essai L2 (noire), réf. : 10112581 ⑪ Pointe d'essai L3 (grise), réf. : 10112584 ⑫ Pince crocodile, réf. : 709269 ⑬ Dispositif d'encliquetage du couvercle du compartiment à piles ⑭ Couvercle du compartiment à piles avec aimant, clip de ceinture et caractéristiques techniques

3. Contrôle de fonctionnement

• Contrôlez toujours le bon fonctionnement de l'appareil immédiatement avant et après l'utiliser !
• Contrôlez le bon fonctionnement des LED ①, ② et ③ pour l'indication des conducteurs extérieurs L1, L2 et L3 ainsi que des LED ④ et ⑤ de l'indication d'ordre de phases sur une source de tension connue comme par exemple sur une prise de courant CEE de 400 V.
• L'appareil ne doit pas être utilisé si une ou plusieurs des fonctions ne fonctionnent pas correctement !
• Il est nécessaire de remplacer les piles dès que la luminosité de la lampe de poche LED ⑥ diminue.

4. Test d'ordre de phases

• Reliez les câbles de raccordement marqués L1, L2 et L3 avec le réseau à contrôler. Pour cela, utilisez les pointes d'essai 9, 10 et 11 ou la pince crocodile 12.
• Les tensions composées sont indiquées au moyen des LED rouges 1, 2 et 3.

• En fonction du raccordement, la LED rouge ④ indiquant un champ magnétique rotatif « à gauche » ou la LED verte ⑤ indiquant un champ magnétique rotatif « à droite » est activée.
• L'échange des pointes d'essai sur deux conducteurs extérieurs doit produire un changement du champ magnétique rotatif.
• Lors de chaque essai, veillez à ce que tous les trois tensions composées soient présentes. Ce n'est qu'ainsi qu'il est possible d'analyser les résultats indiqués !

Remarque :

Le test d'ordre de phases est pleinement opérationnel même avec des piles enlevées ou déchargées.

5. Lampe de poche LED

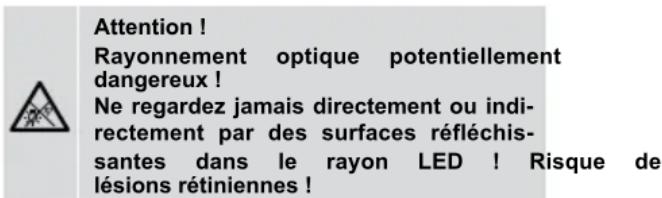

Attention! Rayonnement optique potentiellement dangereux! Ne regardez jamais directement ou indirectement par des surfaces réfléchissantes dans le rayon LED ! Risque de lésions rétiniennes !

- L'appareil est pourvu d'une lampe de poche LED ⑥ qui peut être mise en marche / en arrêt en appuyant sur le bouton-poussoir ⑦.

6. Remplacement des piles

• Ne mettez jamais l'appareil sous tension si le compartiment à piles est ouvert !
• Le compartiment à piles se trouve sur la face arrière de l'appareil.
• Pressez le dispositif d'encliquetage 13 légèrement vers le bas au moyen d'un tournevis et enlevez le couvercle du compartiment à piles 14 en le poussant vers le bas en même temps.
• Remplacez les piles usées par trois nouvelles piles du type AA (LR06). Veillez toujours à ce que les piles soient insérées en respectant la polarité correcte !
• Poussez le couvercle du compartiment à piles 14 sur le boîtier jusqu'à ce que le dispositif d'encliquetage 13 s'encliquette.

Remarque :

Le compartiment à piles 14 est pourvu d'un aimant et d'un clip de ceinture intégrés pour la fixation de l'appareil.

7. Caractéristiques techniques

• Normes : DIN EN 61010-1 et -031, IEC 61010-1 et -31, DIN EN 61557-1 et -7, IEC 61557-1 et -7, DIN EN 62471
• Plage de tension nominale : 400 V à 500 V~
• Catégorie de mesure : CAT III 300 V par rapport à la terre
• Plage de fréquence nominale f : 50 Hz / 60 Hz
• Consommation de courant : I_s < 3.5 mA (500 V)
• Degré de contamination : 2
• Type de protection : IP 40 (DIN VDE 0470-1 IEC/EN 60529) 4 – premier indice : protection contre l'accès aux composants dangereux et protection contre les impuretés solides d'un diamètre > 1,0 mm 0 – second indice : aucune protection contre l'eau
• Piles : trois piles 1,5 V du type AA (LR06)
• Poids : 250 g environ
• Câble de mesure avec poignées de contrôle : longueur de 1000 mm environ
• Température de service : - 15 °C à + 55 °C
• Température de stockage : - 15 °C à + 55 °C
• Humidité relative de l'air : 20 % à 80 %

8. Entretien général

Nettoyez l'extérieur du boîtier avec un chiffon propre et sec. En cas de contamination ou en cas de dépôts

À proximité de la pile ou du compartiment à piles, nettoyez-les également au moyen d'un chiffon sec. Dans le cas d'un stockage prolongé, enlevez les piles de l'appareil !

9. Protection de l'environnement

Jetez l'appareil devenu inutilisable ainsi que les piles usées aux systèmes de recyclage et de tri de déchets disponibles.
