Caractéristique	Détails
Type d'appareil	Multimètre numérique
Plage de mesure de tension	0-600 V AC/DC
Plage de mesure de courant	0-10 A AC/DC
Plage de mesure de résistance	0-20 MΩ
Fonctionnalités supplémentaires	Mesure de fréquence, test de diode, test de continuité
Affichage	Écran LCD avec rétroéclairage
Alimentation	Piles 9V
Dimensions	200 x 100 x 50 mm
Poids	300 g
Utilisation	Idéal pour les travaux d'électricité, d'électronique et de dépannage
Maintenance	Vérifier régulièrement l'état des piles et nettoyer les contacts
Sécurité	Conforme aux normes de sécurité IEC 61010-1
Garantie	2 ans

FOIRE AUX QUESTIONS - MX5060 METRIX

Comment changer la pile du METRIX MX5060 ?

Pour changer la pile, retirez les vis du compartiment à l'arrière de l'appareil, remplacez la pile par une nouvelle (type 9V), puis refermez le compartiment.

Pourquoi mon METRIX MX5060 ne s'allume-t-il pas ?

Vérifiez d'abord si la pile est chargée. Si la pile est en bon état, assurez-vous que le commutateur est sur la bonne position et qu'il n'y a pas de court-circuit sur les prises.

Comment calibrer mon METRIX MX5060 ?

Pour calibrer le multimètre, utilisez une source de tension ou de résistance connue et ajustez les potentiomètres internes selon les spécifications du fabricant.

Quels types de mesures peut effectuer le METRIX MX5060 ?

Le METRIX MX5060 peut mesurer la tension (AC et DC), le courant (AC et DC), la résistance, la continuité, et la capacité.

Comment interpréter les résultats affichés sur l'écran ?

L'écran affiche la valeur mesurée avec les unités correspondantes. Assurez-vous de vérifier la plage sélectionnée pour une mesure précise.

Que faire si le METRIX MX5060 affiche une valeur erronée ?

Vérifiez d'abord les connexions des sondes. Assurez-vous que vous utilisez la plage correcte pour la mesure. Si le problème persiste, envisagez de recalibrer l'appareil.

Le METRIX MX5060 est-il étanche ?

Non, le METRIX MX5060 n'est pas étanche. Évitez tout contact avec l'eau ou l'humidité pour préserver l'intégrité de l'appareil.

Comment nettoyer le METRIX MX5060 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Où puis-je trouver le manuel d'utilisation du METRIX MX5060 ?

Le manuel d'utilisation est généralement disponible sur le site officiel de METRIX ou peut être fourni avec l'appareil lors de l'achat.

Comment contacter le support technique pour le METRIX MX5060 ?

Vous pouvez contacter le support technique de METRIX par téléphone ou par e-mail, dont les coordonnées sont disponibles sur le site officiel.

MODE D'EMPLOI MX5060 METRIX

MX 5006 - 6 000 pts MX 5060 - 60 000 pts

Notice de fonctionnement

metrix

Pôle Test et Mesure CHAUVIN-ARNOUX

Parc des Glaisins

6, avenue du Pré de Charles

F-74940 ANNECY-LE-VIEUX

Tél. [phone] - Fax [phone]

X03965C01 - Ed. 01 - 03/14

Instructions générales 3

Introduction 3 Précautions et mesures de sécurité 3 Symboles utilisés sur l'instrument 4 Garantie 5 Maintenance, vérifications métrologiques 5 Déballage, réemballage 5 Réparation sous garantie 5

Service 6

Entretien 6 Changement du fusible 6 Béquille 6 Interface de communication 6

Face avant MX 5006, MX 5060 7 Face arrière MX 5006, MX 5060 7

Description fonctionnelle 8

Afficheur 8 Commutateur 10 Clavier 11 Préparation à l'utilisation 16

Comment mesurer les différentes grandeurs ? 17

1. Mesure de tension 17

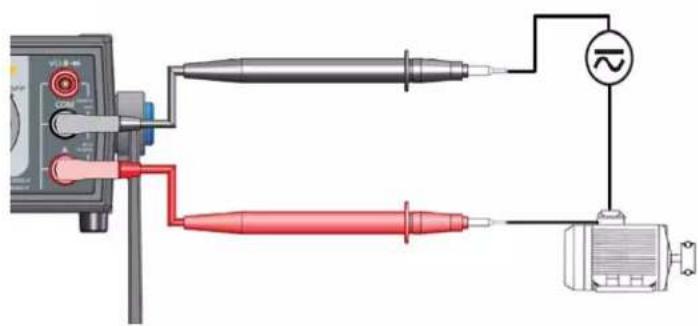

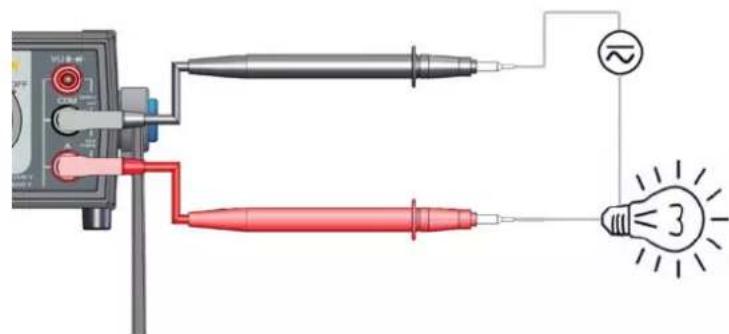

2. Mesure de courant 18
3. Mesure de fréquence 19

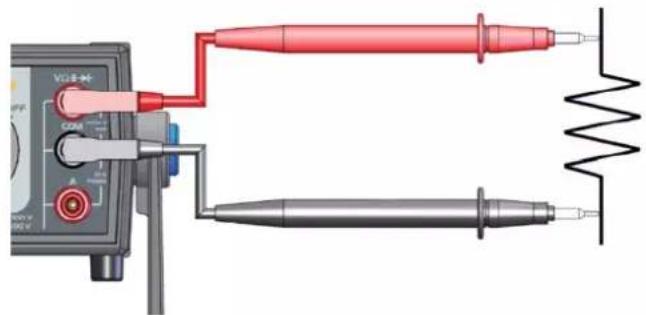

4. Mesure de résistance 19
5. Mesure continuité sonore 19
6. Test diode 20

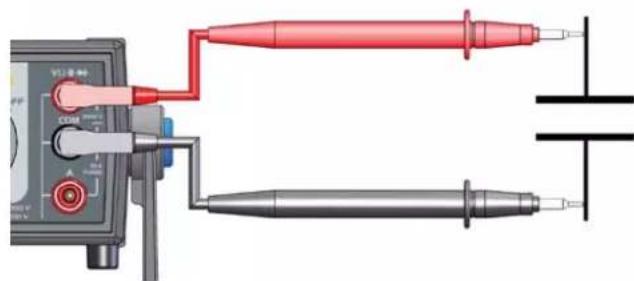

7. Mesure de capacité 20 8. Mesure de température 21

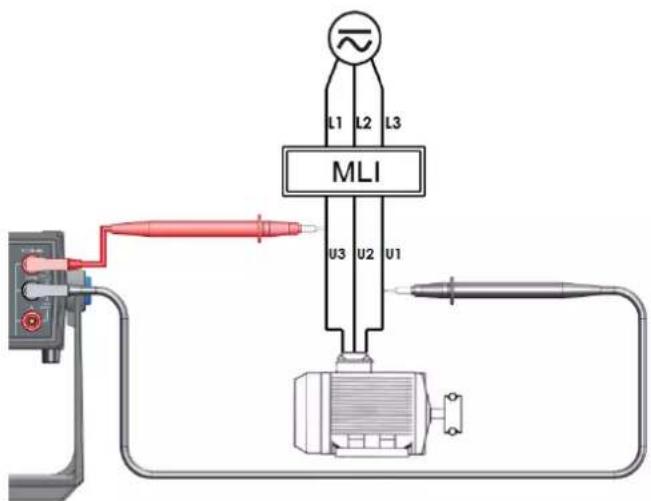

8. Mesure sur un variateur de vitesse type MLI 22

Caractéristiques techniques MX 5006 23

Conditions d'environnement 38 Alimentation 38 Affichage 38 Sécurité 38 CEM 38

Boitier 38

Instructions générales

Félicitations! Vous venez d'acquérir un multimètre de table.

Nous vous remercions de votre confiance dans la qualité de nos produits. La gamme d'instruments à laquelle il appartient est composée des modèles :

MX 5006	6 000 pts TRMS -
MX 5060	60 000 pts TRMS USB Gamme 60 mV

Il est conforme à la norme de sécurité NF EN 61010-1 + NF EN 61010-2-030, relative aux instruments de mesure électroniques.

Pour obtenir le meilleur service, lisez attentivement cette notice et respectez les précautions d'emploi.

Ne pas respecter ces avertissements et/ou ces instructions risque d'endommager l'instrument et/ou ses composants et peut se révéler dangereux pour l'utilisateur.

Précautions et mesures de sécurité

• Cet instrument a été conçu pour une utilisation :
• en intérieur - dans un environnement de degré de pollution 2
• avec une humidité relative inférieure à 80% jusqu'à 35°C.
• La sécurité de tout système intégrant l'instrument relève de la responsabilité de l'assemblée du système.
• Il est utilisable pour des mesures sur des circuits de 1000V, CAT III et 600V CAT IV.

Toutefois, certains accessoires peuvent conduire à utiliser cet instrument sur des circuits de tension et de catégorie inférieures.

Avant utilisation

• Respectez les conditions d'environnement et de stockage.
• Vérifiez l'intégrité des protections et isolants des accessoires. Tout élément dont l'isolant est déterminé (même partiellement) doit être consigné et mis au rebut. Un changement de couleur de l'isolant est une indication de déterioration.
• Alimentation: assurez-vous du bon état du cordon d'alimentation livré avec l'instrument. Il doit être raccordé au réseau (230V ± 10%, 300V - CAT II), (version US: 110V ± 10%)
• Il faut remplacer les cordons d'alimentation réseau amovibles par des cordons aux caractéristiques appropriées.

Pendant l'utilisation

• Lisez attentivement toutes les notes précédées du symbole.
• L'alimentation de l'instrument est équipée d'une protection électronique réarmable automatiquement après disparition du défaut.
• Par mesure de sécurité, n'utilise que les cordons et accessoires appropriés livrés avec l'instrument ou homologues par le constructeur.

Instructions générales (suite)

Définition des catégories de mesure

CAT II: Circuits de test et de mesure connectés directement aux points d'utilisation (prises de courant et autres points similaires) du réseau BASSE tension.

Ex: Les mesures sur les circuits réseau des appareils électroménagers, des outils portables et autres appareils similaires.

CAT III: Circuits de test et de mesure connectés aux parties de l'installation du réseau BASSE tension du bâtiment.

Ex: Les mesures sur les tableaux de distribution (y compris les compteurs divisionnaires), les disjoncteurs, le câblage y compris les câbles, les barres-bus, les boîtiers de dérivation, les sectionneurs, les prises de courants dans l'installation fixe, et les appareillages à usage industriel et autres équipements tels que les moteurs branchés en permanence sur l'installation fixe.

CAT IV: Circuits de test et de mesure connectés à la source de l'installation du réseau BASSE tension du bâtiment.

Ex: Les mesures sur des dispositifs installés avant le fusible principal ou le disjoncteur de l'installation du bâtiment.

Attention! L'utilisation d'un instrument de mesure, d'un cordon ou d'un accessoire de catégorie de mesure ou de tension inférieure réduit l'utilisation de l'ensemble (instrument + cordons + accessoires) à la catégorie de mesure et/ou à la tension de service la plus basse.

Symboles sur l'instrument

Risque de chocs électriques : instructions de connexion et déconnexion des entrées. Toujours connecter les sondes ou adaptateurs à l'instrument avant leur connexion aux points de mesure. Toujours déconnecter les sondes ou cordons des points de mesure avant leur déconnexion de l'instrument. Ces instructions sont applicables avant nettoyage de l'instrument.

Attention : Risque de danger. L'opérateur s'engage à consulter la notice à chaque fois que ce symbole de danger est rencontré.

Appareil entièrement protégé par isolation double ou isolation renforcée.

Terre

Dans l'Union Européenne, ce produit fait l'objet d'un tri sélectif des déchets pour le recyclage des matériels électriques et électroniques conformément à la Directive DEEE 2002/96/EC : ce matériel ne doit pas être traité comme déchet ménager. Les piles et les accumulateurs usagés ne doivent pas être traités comme des déchets ménagers. Rapportez-les au point de collecte approprié pour le recyclage.

Le marquage CE indique la conformité aux directives européennes « Basse Tension », « CEM », « DEEE » et « RoHS ».

USB (MX 5060, tableau)

Garantie

Ce matériel est garanti 3 ans contre tout défaut de matière ou vice de fabrication, conformément aux conditions générales de vente. Durant la période de garantie, l'instrument ne peut être réparé que par le constructeur. Il se réserve le droit de procéder soit à la réparation, soit à l'échange de tout ou partie de l'instrument. En cas de retour du matériel au constructeur, le transport « aller » est à la charge du client.

La garantie ne s'applique pas suite à :

• une utilisation impropre du matériel ou par association avec un équipement incompatible
• une modification du matériel sans autorisation explicite des services techniques du constructeur
• l'intervention effectuée par une personne non agréée par le constructeur
• l'adaptation à une application particulière, non prévue par la définition du matériel ou par la notice de fonctionnement
• un choc, une chute ou une inondation.

Avant toute ouverture de l'instrument, déconnectez-le impérativement de l'alimentation réseau et des circuits de mesure et assurez-vous de ne pas être chargé d'électricité statique. Cela pourrait entraîner la destruction d'éléments internes. Tout réglage, entretien ou réparation de l'instrument sous tension ne doit être entreprise que par un personnel qualifié, après prise en compte des instructions de la présente notice.

Nous vous conseillons au moins une vérification annuelle de cet instrument. Pour les vérifications et les étalonnages, adressez-vous à nos laboratoires de métrologie accrédités COFRAC ou aux agences Manumesure.

Cette vérification pourra aussi faire l'objet d'une maintenance préventive.

Renseignements et coordonnées sur demande :

Tel.: [phone] - Fax: [phone]

Déballage, réemballage

L'ensemble du matériel a été vérifié mécaniquement et électriquement avant l'expédition. À réception, procédez à une vérification rapide pour détecter toute déterioration éventuelle lors du transport. Le cas échéant, contactez sans délai notre service commercial et émettez les réserves légales auprès du transporteur.

Dans le cas d'une réexpédition, utilisez de préférence l'emballage d'origine. Indiquez le plus clairement possible, par une note jointe au matériel, les motifs du renvoi.

Réparation sous garantie et hors garantie

Pour les réparations sous garantie et hors garantie, contactez notre agence commerciale CHAUVIN ARNOUX la plus proche ou votre centre technique régional Manumesure, qui établira un dossier de réparation et vous communiquera la procédure à suivre.

Coordonnées disponibles sur notre site : http://www.chauvin-arnoux.com ou par téléphone aux nos. suivants : 02 31 64 51 43 (centre technique Manumesure) 01 44 85 44 85 (Chauvin Arnoux).

Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, retournez l'instrument à votre agence CA. locale ou à votre distributeur.

Entretien

• Déconnectez tout branchement de l'instrument et positionnez le commutateur sur « OFF ». Utilisez un chiffon doux, légèrement imbibé d'eau savonneuse. Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l'air pulse.
• Veillez à ce qu'aucun corps étranger ne vienne entraver le fonctionnement du dispositif d'encliquetage des cordons.

Changement du fusible

• Avant de remplacer le fusible, déconnectez l'instrument de toute source de courant.
• Vérification du fusible courant :
• Mettez le commutateur sur

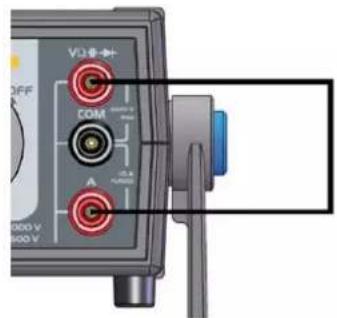

• Reliez la douille V à la douille 10 A ; laissez libre la douille « COM »
• L'afficheur doit indiquer un résultat < 2, sinon remplacez le fusible.

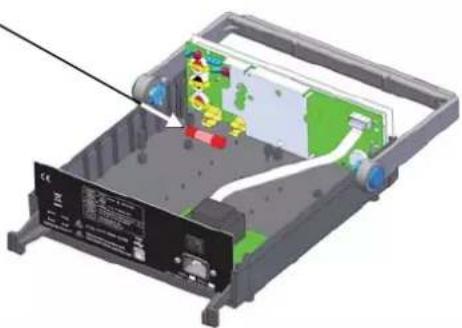

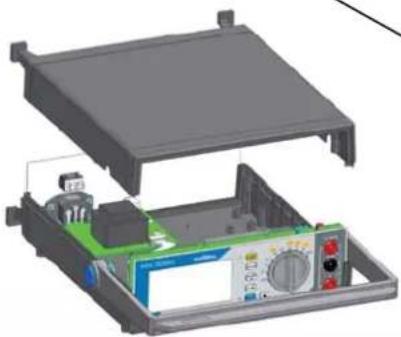

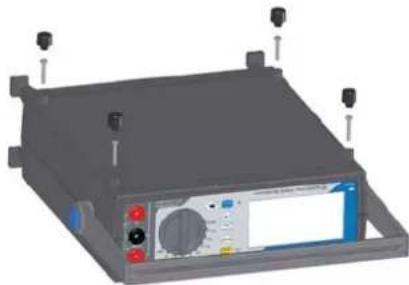

• Accès et localisation du fusible, par ouverture du boîtier :

Protection courant: fusible, 11 A, 1000V > 20kA (10 x 38) - Protection alimentation : CTP

Béquille

La poignée béquille est équipée de 2 boutons poussoir latéraux de couleur bleu qui permettent le déverrouillage de celle-ci:

Actionnez les poussoirs en simultané. - Réglez la béquille à la position souhaitée. - Relâchez les 2 poussoirs pour indexer la poignée en position.

Interface de communication

Le MX 5060 dispose d'une interface de communication de type USB, qui permet :

• de configurer et de lire les données mesurées par celui-ci (utilisation du logiciel SX-DMM),
• de calibrer l'instrument à nouveau.

Le MX 5006 ne dispose pas de la communication USB. Seule une liaison RS est disponible pour calibrer l'instrument, après avoir ouvert celui-ci.

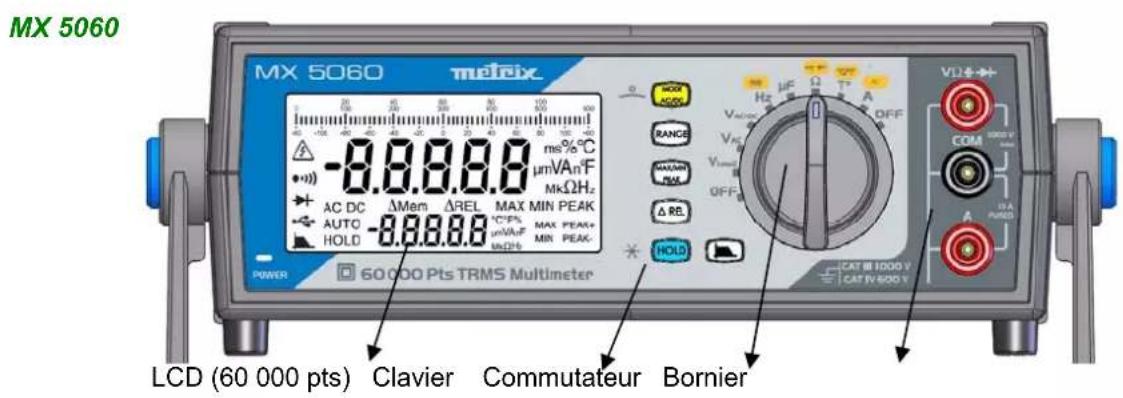

Description des instruments

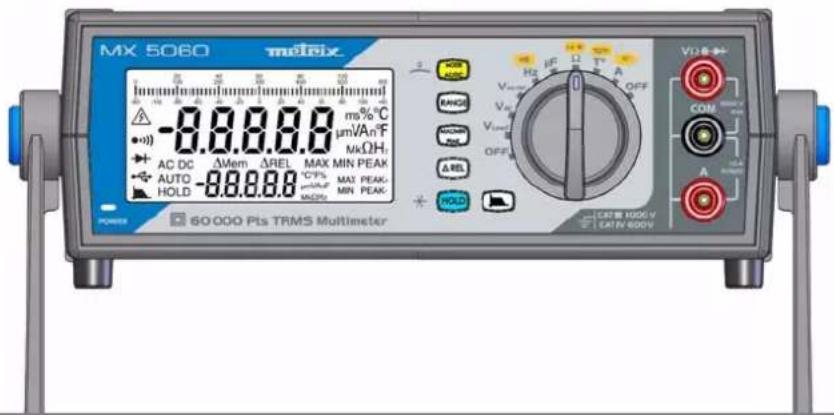

Face avant

Face arrière

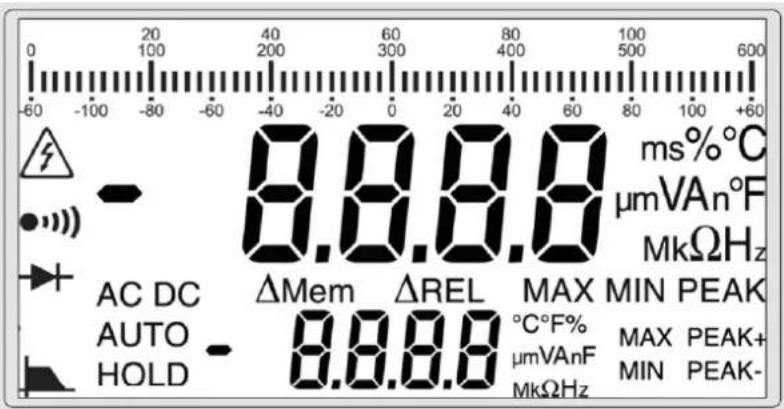

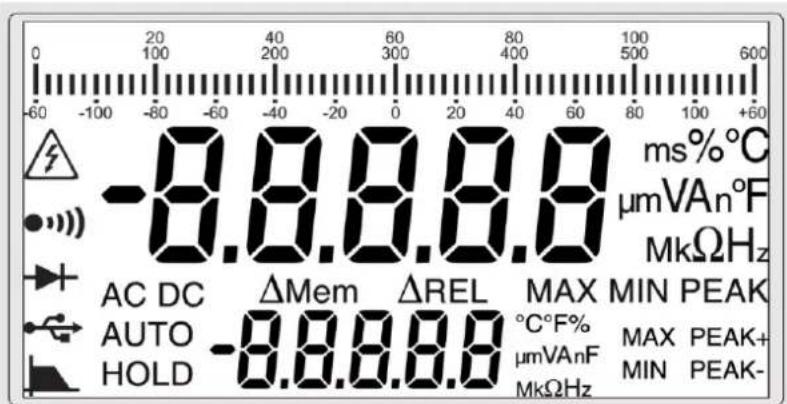

Afficheur

MX 5006 double affichage 6000 pts

MX 5060 double affichage 60 000 pts

Grandesurs mesurées

• VLowZ Mesure de tension alternative en basse impédance (VLooZ) VAC Mesure de tension en AC VAC/DC Mesure de tension en DC ou AC+DC en haute impédance (V) A Mesure d'intensité de courant A
• Hz Mesure de fréquence
• Ω Mesure de résistance μF Mesure de capacité
• T° Mesure de température
• Mesure de la période Mesure de la valeur relative

Unités

V Volt A Ampère - Hz Hertz - Ω Ohm F Farad °F Degré Fahrenheit C Degré Celsius ms milliseconde k kilo (kΩ - kHz) M MEGA (MΩ-MHz) n nano (nF) - μ micro (μV - μA - μF) m milli (mV - mA - mF) Pourcentage

Description fonctionnelle (suite)

Symboles	Désignation
AC	Mesure du signal alternatif RMS
DC	Mesure du signal continu
AC + DC	Mesure du signal alternatif et continu TRMS
AUTO	Changement automatique du calibre
ΔREL	Valeurs relatives par rapport à une ↔ réference
ΔMem	Présence d'une valeur de ↔ réference en mémoire
HOLD	Mémorisation et visualisation des valeurs mémorisées
MAX	Valeur maximale
MIN	Valeur minimale
PEAK+	Valeur créée maximale
PEAK-	Valeur créée minimale
.run r.un ru.n	Capacimètre, acquisition en cours
-----	Mesure de fréquence impossible
O.L	Dépassement des capacités de mesure
V	Volt
Hz	Hertz
F	Farad
°C °F	Degré Celsius, degré Fahrenheit
A	Ampère
%	Pourcentage
Ω	Ohm
ms	millisecond
n	Symbole du préfixe nano-
μ	Symbole du préfixe micro-
m	Symbole du préfixe milli-
k	Symbole du préfixe kilo-
M	Symbole du préfixe mèga-
●●●	Symbole de la mesure de continuité sonore
→	Symbole de la mesure et du contrôle d'une junction de semi-conducteur
△	Attention, possibilité de chocolélectrique (*)
●●	Communication USB
Filtre MLI 300 Hz

Lors de mesures de tensions supérieures à 60 VDC ou 25 VAC, le sigle clignote sur l'afficheur.

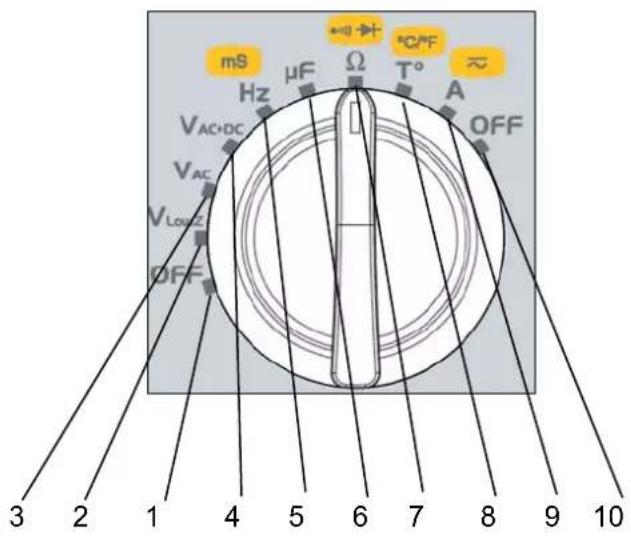

Commutateur

La position du commutateur détermine la fonction de mesure choisie. La rotation du commutateur est prioritaire sur l'action des touches. Le passage d'une position à l'autre occasionne une réinitialisation de la configuration du mode de mesure.

Le passage d'une fonction de mesure à l'autre désactive la touche HOLD, si le mode HOLD était sélectionné.

Le commutateur possède 10 positions :

1. Mode OFF - Arrêt du multimètre
2. Mesure de tension alternative en basse impédance (V Lowz)
3. Mesure de tension en AC RMS
4. Mesure de tension en DC ou AC+DC en haute impédance (V)
5. Mesure de fréquence
6. Mesure de capacité
7. Mesure de résistance, mesure de continuité sonore, test diode
8. Mesure de température T, K
9. Mesure d'intensité A (en AC, DC ou AC+DC)
10. Mode OFF - Arrêt du multimètre

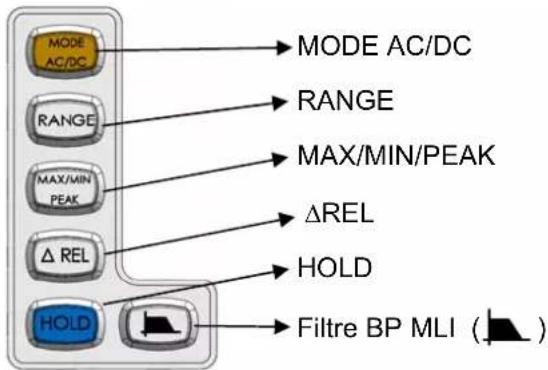

Clavier

Le clavier possède les touches de fonction suivantes :

Les touches sont prises en compte et agissent dès l'appui. Si l'action sur les touches est validée, l'instrument émet un bip.

Règles générales

Pour les touches, on désigne 2 types d'action possible :

• Appui court: appui sur la touche d'une durée inférieure à 2 secondes, validé par un bip, dès que l'appui de touche est détecté.
• Appui long: appui sur la touche d'une durée supérieure à 2 secondes, validé par un bip, dès que l'appui de touche est détecté.

Mode AC/DC

Choix du couplage AC, DC, AC+DC, du style de bargraph ou de la touche de fonction secondaire du clavier (couleur jaune).

Rangement

Choix manuel du calibre de mesure. Le calibre définit l'étendue de mesure maximale que l'instrument peut effectuer.

Le mode Auto Range est activé par défaut.

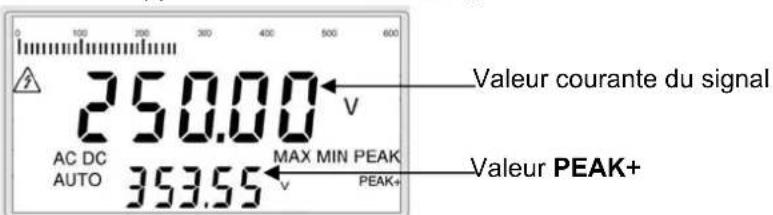

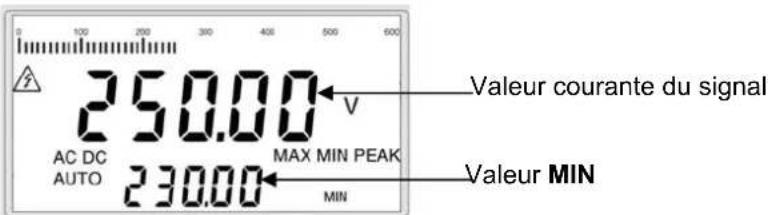

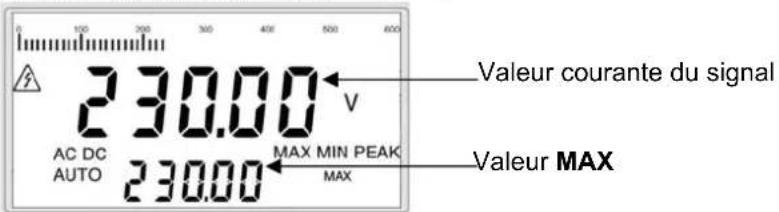

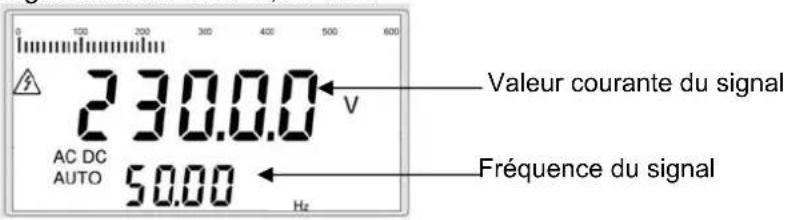

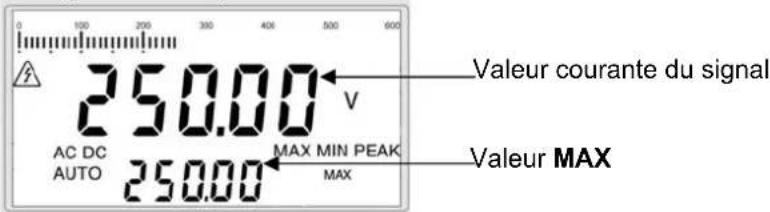

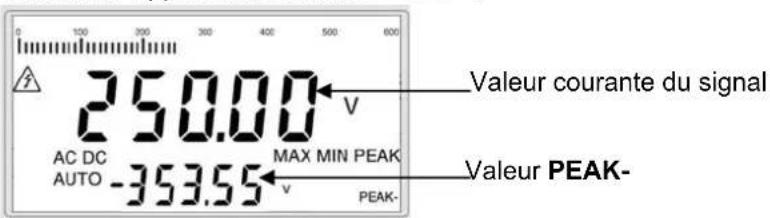

Affichage des modes MAX, MIN, PEAK+ ou PEAK- :

MAX et MIN renseignent les valeurs les plus élevées et les plus faibles de la mesure efficace. PEAK+ affiche la valeur de crête maximale instantanée de la mesure. PEAK- affiche la valeur de crête minimale instantanée de la mesure.

Mémorisation des mesures et des grandeurs à un instant donné.

Maintien de l'affichage sans stopper les acquisitions. Le bargraph continue à fonctionner normalement.

La touche permet de désactiver le rétroéclairage de l'instrument.

Affichage et mémorisation de la valeur de référence de la valeur différentielle dans l'unité de la grandeur mesurée.

Cette touche permet de limiter la bande passante à ≈ 300Hz

Grâce au filtre passe-bas (4ème ordre), il est possible de mesurer la tension effective fournie par un variateur de vitesse type MLI (pour moteur asynchrone).

Voir courbes p. 29 et 37.

Description fonctionnelle (suite)

Tableau de synthèses des touches
	Appuis courts, successifs Appui long
MODE AC/DC MODE AC/DC	- Choix du couplage AC, DC ou AC+DC - Accès à la deuxième fonction (marquage jaune sur la face avant) - En mode ΔREL ou MAX/MIN PEAK plus ΔREL, la touche permet de passer de (valeur courante - valeur de référence) à la valeur courante - valeur de référence x 100 valeur de ↔reference La valeur est affichée en %.	Choix du style de bargraph : 0 Bargraph avec graduation de zéro à la pleine échelle ou à zéro central
RANGE RANGE	- Choix manuel de la gamme de mesure - Sortie du mode MAX/MIN, PEAK	Sortie du mode manuel pour repasser en auto range (actif par défaut)
* MAX/MIN PEAK MAX/MIN PEAK (*) Voir exemple, p. 13	- 1erappui : enregistrement des MAX, MIN, PEAK+, PEAK- (sur le 2ème afficheur). La valeur max. est affichée par défaut. - Appuis suivants : consultation des valeurs enregistrées	Sortie du mode MAX/MIN PEAK
HOLD HOLD	- Activation/désactivation du maintainen de l'affichage. L'acquisition continue de tourner en tâche de fond. En mode MAX/MIN PEAK, quand le HOLD est actif, le clignement du symbole « MAX MIN PEAK » indique que l'acquisition continue en tâche de fond.	Extinction/allumage du backlight

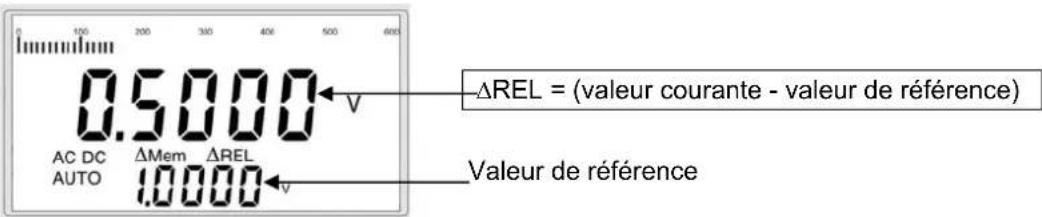

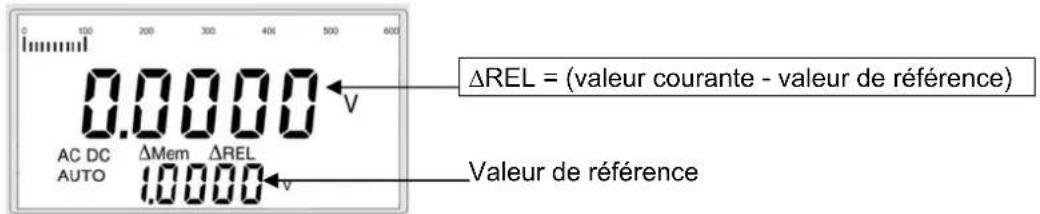

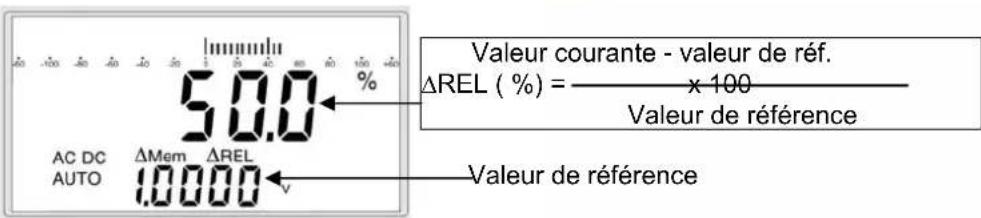

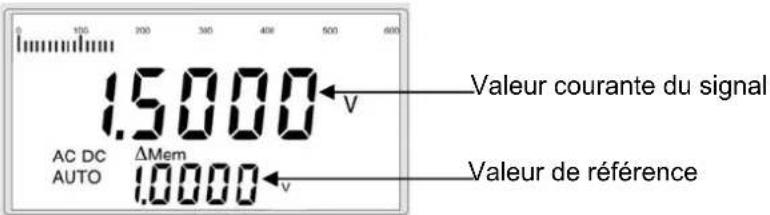

* ΔREL Δ REL (*) Voir exemple, p. 14	- 1erappui : active le mode relatif ΔREL (valeur courante - valeur de ↔reference) et mémorise la valeur mesurée qui servira de ↔reference. « ΔMem » indique la mémorisation de la ↔reference. - Appuis suivants : bascule l'affichage entre valeur mesurée, ↔reference et mesure relative ΔREL, ↔reference pour les consulter.	Sortie du mode ΔREL et effacement de la valeur de ↔reference (extinction du symbole ΔMem)
	Activation du filtré de BP 300 Hz Activation/désactivation du beep des touches

Les fonctions : AC/DC, RANGE PEAK HOLD Δ REL sont accessibles par appuis successifs, courts ou longs, sur une touche (voir tableau ci-dessus). Les fonctions ne sont pas exclusives, mais combinables.

Il est donc possible de faire du MAX/MIN PEAK en relatif ou du relatif simplement. De même, le mode HOLD s'applique à toutes les fonctions et n'entrave pas la surveillance MAX/MIN PEAK, il ne fait que figer l'affichage. Chaque appui est validé par un signal sonore.

Mode max/min PEAK

Exemples d'affichage en fonction VAC+DC

Signal de mesure : 230 V, 50 Hz :

pour la valeur MAX : Premier appui sur la touche PEAK

Le signal mesuré passé à 250V, 50 Hz :

pour la valeur MIN : Deuxième appui sur la touche

Pour la valeur PEAK+: Troisième appui sur la touche

pour la valeur PEAK-: Quatrième appui sur la touche

Activation du mode REL par

un appui court sur la touche REL

Le signal passe à 1,5 V ( REL = 1,5V - 1V = 0,5V)

Désactivation du mode δrel par

un appui sur la touche REL

Un appui long sur la touche REL efface la valeur de référence et permet de sortir du mode REL.

MODE Appui court, en mode REL, sur la touche AC/DC

Description fonctionnelle (suite)

Fonctions du commutateur et des touches

Pour accéder aux fonctions V LowZ, V AC V_AC+DC Hz, , F,

T°, A, pointez le commutateur sur la position de la fonction choisie.

Voici les combinaisons possibles en fonction du type de mesure :

Types de mesure Max/Min Peak	±	ΔREL	O	Range		HOLD
			Auto.	Manu.
Tension VLowZ	✓	✓	en ΔREL seulment	✓	✓	✓
Tension VAc	✓	✓	✓	✓	✓
Tension VAC+DC	✓	-	✓	✓	✓
Courant AAC, AAC+DC
Tension Vdc	✓	-	✓	✓	✓	-
Courant ADC
Tension 60mVdc	✓	-	✓	-	✓	-
Tension 60mVAC	✓	✓		-	✓	✓
Tension 60mVAC+DC			en ΔREL seulment	-	✓	✓
Température	✓	-	✓	-	✓	-
Ohmmètre	✓	-	✓	-	✓	-
Capacité	✓	-	✓	-	✓	-
Fréquence	✓	-	✓	-	-	-
Période (1/F)	-	-	-	-	-	-
Continuité	-	-	-	-	-	-
Diode	-	-	-	-	-	-

Consignes avant la mise en service

L'utilisation de ce multimètre implique de votre part, le respect des règles de sécurité habituelles permettant :

• de vous protégger contre les dangers du courant électrique,
• de préserver le multimètre contre toute fausse manœuvre.

Pour votre sécurité, n'utilisez que les cordons livrés avec l'instrument. Avant chaque utilisation, veillez à ce qu'ils soient en parfait état.

Alimentation

à partir du réseau à 230V ± 10% (version US : 110V ± 10%) ; 45Hz à 65Hz

La prise de raccordement au réseau se trouve sur la face arrière de l'instrument. (Le raccordement à la terre sert à écouler les courants vers la terre.)

Mise sous tension, arrêt

Actionnez l'interrupteur secteur M/A situé sur la face arrière de l'instrument pour permettre celui-ci sous tension.

Un témoin lumineux en face avant de l'instrument indique que celui-ci est sous tension.

Mise en service

Le commutateur est sur la position « OFF ». Tournez le commutateur vers la fonction de votre choix. L'ensemble des segments de l'afficheur apparait pendant quelques secondes, puis l'écran de la fonction s'affiche. Le multimètre est alors prêt pour les mesures.

• La mise en route avec appui simultané maintenu sur la touche HOLD (jusqu'au retentissement du beep sonore) permet de visualiser l'ensemble des segments de l'afficheur
• Un deuxième appui court permet de visualiser :
• la version hardware (A, B, C, etc.),
• la version logicielle
• le modèle de l'instrument (MX 5006 ou MX 5060).
• Un troisième appui court permet de sortir du mode.

Mise en voie

Mettez le commutateur en position « OFF »

1. Mesure de tension

VAC+DC: Mesure de tension alternative, ou mesure de tension alternative superposée à une tension continue, ou mesure de tension continue en haute impédance.

Mesure de tension alternative en haute impédance

Cette position est prévue pour effectuer des mesures dans les installations électriques. L'impédance d'entrée < 1 MΩ permet d'éviter la mesure de tensions « fantôme » dues aux couplages entre les lignes.

Dans tous les cas, « O. L » s'affiche au-delà de 1050 V et un beep retentit lorsque la mesure dépasse 600 V.

1. Pointez le commutateur sur

1. Sélectionnez le couplage du signal AC+DC ou DC en appuyant sur

(couplage par défaut AC+DC).

En fonction de votre sélection, l'écran affiche DC ou AC+DC.

1. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « + »
2. Placez les pointes de touche aux bornes du circuit à mesurer :

1. Lisez la valeur de la mesure indiquée sur l'afficheur.
2. Par défaut, le 2ème afficheur indique la fréquence, sauf en DC.

Remarque: Il est possible d'activer le filtrage en V_LowZ, V_AC+DC, V_AC. La fréquence de coupure du filtrage est ≤ 300Hz. Lorsqu'on mesure une tension de fréquence supérieure à 150Hz, elle est fortement atténuée et donc une erreur importante peut être constatée. Il faut alors désactiver le filtrage pour avoir toute la bande passante.

2. Mesure de courant

1. Pointez le commutateur sur A
2. Sélectionnez la nature du signal AC+DC, AC ou DC en appuyant sur. En fonction de votre sélection, l'écran affiche AC, DC ou AC DC.

1. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « A »
2. Placez les pointes de touche en série entre la source et la charge :

Lisez la valeur de la mesure indiquée sur l'afficheur.

O. L s'affiche, si 1 > 20A

Par défaut, le 2ème afficheur indique la fréquence, sauf en DC.

Remarque: Il est possible d'activer le filtre en AAC+DC, AAC. La fréquence de coupure du filtre est ≤ 300Hz

Lorsqu'on mesure un courant de fréquence supérieure à 150 Hz, il est fortement atténué et donc une erreur importante peut être constatée. Il faut alors désactiver le filtre pour avoir toute la bande passante.

3. Mesure de fréquence

1. Pointez le commutateur sur Hz
2. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « + »
3. Placez les pointes de touche aux bornes du circuit à mesurer.

Raccordez l'instrument comme pour mesurer une tension

1. Lisez la valeur de la mesure indiquée sur l'afficheur.
2. Appuyez sur AC/DC pour obtenir la période du signal 1/F (ms).

4. Mesure de résistance

1. Pointez le commutateur sur Ω
2. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « + »
3. Placez les pointes de touche aux bornes du composant.

Remarque: Toutes les mesures de résistance doivent se faire hors tension. Cependant, la présence d'une tension empêchera ou faussera la mesure, sans endommager l'instrument.

1. Lisez la valeur de la mesure indiquée sur l'afficheur.
2. « O. L » s'affiche, si le circuit est ouvert.

5. Mesure de continuité sonore

1. Pointez le commutateur sur

MODE 2. Appuyez sur AC/DC ; le symbole « » affiche. 3. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « + ». 4. Placez les pointes de touche aux bornes du circuit à mesurer.

Raccordez l'instrument comme pour mesurer une tension.

1. Lisez la valeur de la mesure indiquée sur l'afficheur.
2. Le beep de continuité retentit lorsque R < 30 Ω ± 3 Ω.
3. « O. L » s'affiche, si le circuit est ouvert.

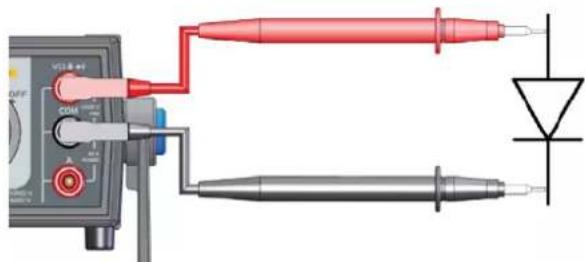

6. Test diode

1. Pointez le commutateur sur MODE AC/DC. Appuyez deux fois sur le symbole « s'affiche.
2. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « + »
3. Placez les pointes de touche aux bornes du composant :

1. Lisez la valeur de la mesure de la tension de seuil de la jonction indiquée sur l'afficheur.
2. « O. L » s'affiche, si le circuit est ouvert ou seuil de la diode > 3 V.

7. Mesure de capacité

1. Pointez le commutateur sur μF
2. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « + »
3. Placez les pointes de touche aux bornes du composant :

1. Lisez la valeur de la mesure indiquée sur l'afficheur.

« O. L » s'affiche, si la valeur à mesurer dépasse la capacité de la gamme. « O. L » s'affiche, si le condensateur est en court-circuit.

Pour les fortes valeurs, le cycle de mesure comprend l'affichage de « run » avec un point décimal « chenillard ». Cela signifie que l'acquisition est en cours ; attendez l'affichage du résultat numérique. Le « run » s'affiche immédiatement, si la mesure précédente était sur une petite gamme.

La décharge préalable de très fortes capacités permet de réduire la durée de la mesure.

8. Mesure de température

1. Pointez le commutateur sur T°
2. Appuyez sur MODE AC/DC pour permuter l'unité de l'échelle de température (°C ou °F) entre les deux afficheurs.

L'unité affichée par défaut sur l'afficheur principal est le °C.

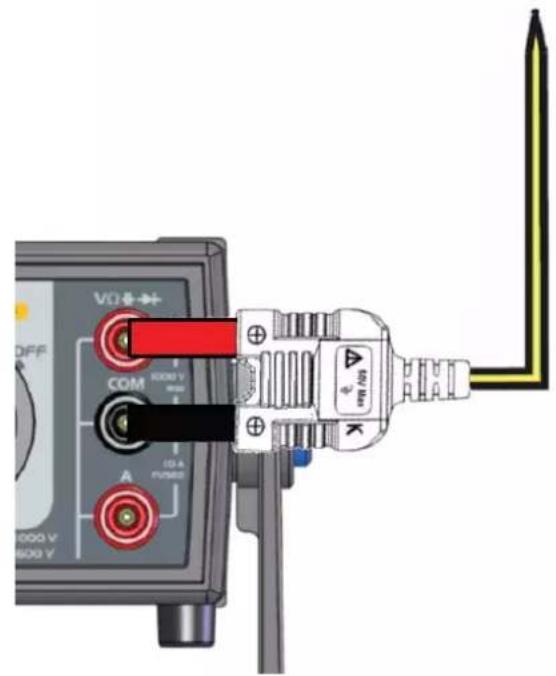

1. Branchez la sonde de température (thermocouple K) aux bornes « COM » et « + » en respectant la polarité :

1. Lisez la valeur de la mesure indiquée sur l'afficheur.

Si « O. L » s'affiche, le thermocouple est coupé ou la valeur à mesurer dépasse la capacité de la gamme.

Si on court-circuite les entrées, l'instrument affiche la température ambiante.

Remarque: Pour plus de précision, évitez de soumettre l'instrument à de brusques changements de température.

Comment mesurer les différentes grandeurs ? (suite)

1. Mesure sur un variateur de vitesse type MLI

Mesure de tension

1. Pointez le commutateur sur VLowz
2. Sélectionnez le filtré en appuyant sur

1. Branchez le cordon noir à la borne « COM » et le cordon rouge sur « + »
2. Placez les pointes de touche entre deux phases du circuit à mesurer :

1. Lisez les valeurs de la mesure indiquée sur l'afficheur (tension et fréquence) : « O. L » s'affiche au-delà de 1050 V et un beep retentit lorsque la mesure dépasse 600 V.

La présence du symbole

Quand le filtré est actif.

Remarque: Il est très important de laisser le filtre activé pour mesurer les valeurs de la tension et de la fréquence du signal sans être perturbé par le MLI.

Caractéristiques techniques du MX 5006

Précision : Seules les valeurs affectées de tolérance ou de limite constituent des valeurs garanties. « n% + nD » signifie Les valeurs sans tolérance sont données à titre indicatif (norme NFC 42670). « n % de la lecture + n Digit » Les spécifications techniques ne sont garanties qu'après une durée de 30 min de mise en température. Sauf indication spéciale, elles sont valables de 5 % à 100 % (cf. CEI 485) de la gamme de mesure.

Tensions

Protection: 1414Vpk

Tension continue

VDC

Gamme	Domaine de mesure spécifique	Résolution Erreur intrinsique
600 mV 0 à 600,0 mV 0	1 mV 0,5 % L + 2 D
6 V 0 à 6,000 V 0,001 V
60 V 0 à 60,000 V 0,01 V
600 V 0 à 600,0 V 0,1 V
1000 V *	0 à 1000 V 1 V

L'affichage indique "+OL" au-delà de +1050 V et "-OL" au-delà de -1050 V.

Tension alternative

VLowZ AC RMS

La bande passante est réduite à 300 Hz, si le filtre est activé. La mesure de fréquence est effectuée comme la mesure dans une BP de 300 Hz.

Gamma	Domaine de fonctionnement	Domaine de mesure spécifié 3)	Résolution	Incertitude (±)	Incertitude supplémentaire F (Hz)1)	Impédance d'entrée //< 50 pF	Facteur de crête
600 mV	0 à 600,0 mV	60,0 à 600,0 mV	0,1 mV	1,2 % L+0,25 % [F(kHz)-1] L ± 5 D	45<F<65Hz0,3 % Ltyp.à 100 Hz0,7 % Ltyp.à 150 Hz1,8 % Ltyp.à 300 Hz30 % Ltyp.	≈ 520 kΩ	3 à 500 mV
6 V	0 à 6,000 V	0,600 à 6,000 V	0,001 V	1,2 % L+0,18 % x[F(kHz)-1] L ± 3 D			3 à 5 V
60 V	0 à 60,00 V	6,00 à 60,00 V	0,01 V				3 à 50 V
600 V 0 à 600,0 V		60,0 à 600,0 V	0,1 V				3 à 500 V
1000 V 2)	0 à 1000 V	60 à 1000 V	1 V				1,42 à 1000 V

1) Voir la courbe typique du filtre 300Hz, p. 29. 2) Le LCD indique "+"OL" au-delà de +1050V, "-OL" au-delà de -1050V ou 1050Veff. 3) À partir de 1kHz, la mesure doit dépasser 15% de la gamme. Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

Caractéristiques techniques du MX 5006 (suite)

VAC RMS

Gamma	Domaine de fonctionnement	Domaine de mesure spécifique3)	Résolution	Incertitude(±)	Incertitude supplémentaire F (Hz)1)	Bande passante	@ 1 kHzImpédance d'entrée// < 50 pF	Facteur de crête
600 mV	0 à600,0 mV	60,0 à600,0 mV	0,1 mV	1 % L +0,25 % [F(kHz)-1]L ± 5 D	4549<65 Hz0,3 % Ltyp.	10 Hz à50 kHz	10,9 MΩ	3 à500 mV
6 V	0 à6,000 V	0,600 à6,000 V	0,001 V	10,9 MΩ0,82%0,18 % x[F(kHz)-1]L0,08 MΩ3	à 100 Hz0,7 % Ltyp.à 150 Hz1,8 % Ltyp.à 500 Va 300 Hz30 % Ltyp.			3 à 5 V
60 V	0 à60,00 V	6,00 à60,00 V	0,01 V					3 à 50 V
600 V	0 à600,0 V	60,0 à600,0 V	0,1 V
1000 V2)	0 à1000 V	60 à1000 V	1 V				10,008 MΩ	1,42 à1000 V

1) Voir courbe typique du filtré 300Hz, p. 29. 2) Le LCD indique "+OL" au-delà de +1050V, "-OL" au-delà de -1050V ou 1050Veff. 3) À partir de 1 kHz la mesure doit dépasser 15% de la gamme.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

Tension alternative et continue AC+DC TRMS

Gamme	Domaine de fonctionnement	Domaine de mesure spécifique3)	Résonultation	Incertitude DC (±)	Incertitude AC (±)	Incertitude supplémentaire F (Hz)1)	Bande passante	Impédance d'entrée // < 50 pF	Facteur de crête
600 mV	0 à 600,0 mV	60,0 à 600,0 mV	0,1 mV	10,9 MΩ 0,8 % L ±10 D 10,082 MΩ	0,8 % L + 0,18 % x [F(kHz)-1] L ± 5 D	45< F<65Hz 0,3 % L typ. à 100 Hz 0,7 % L typ. à 150 Hz 1,8 % L typ. à 300 Hz 30 % L typ.	10 Hz à 50 kHz	10,9 MΩ	3 à 500 mV
6 V	0 à 6,000 V	0,600 à 6,000 V	0,001 V		0,8 % L + 0,18 % x [F(kHz)-1] L ± 3 D		10 Hz à 100 kHz		3 à 5 V
60 V	0 à 60,00 V	6,00 à 60,00 V	0,01 V						3 à 50 V
600 V	0 à 600,0 V	60,0 à 600,0 V	0,1 V						3 à 500 V
1000 V2)	0 à 1000 V	60 à 1000 V	1 V					10,008 MΩ	1,42 à 1000 V

1) Voir courbe typique du filtré 300Hz, p. 29. 2) Le LCD indique "+OL" au-delà de +1050V, "-OL" au-delà de -1050V ou 1050Veff. 3) À partir de 1 kHz la mesure doit dépasser 15% de la gamme.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

Courant continu

Conditions de référence particulières :

Gamme A : La mesure d'intensité de force valeur pendant une longue durée peut provoquer un échauffement de certains composants. Dans ce cas, il est nécessaire d'attendre un certain temps, afin de retrouver les caractéristiques métrologiques spécifiées en A.

AADC RMS

Gamme	Domaine de fonctionnement	Domaine de mesure spécifique	Résolution	Incertitude (±)	Chute de tension	Protection
6000 μA 0 à 6	000 μA 2 à 600	0 μA 1 μA 0,8 %	L ± 5 D 25 mV / mA			Fusible 11A/1000V > 20 kA
60 mA 0 à 60	00 mA 0,02 à 60	00 mA 0,01 mA	0,8 % L ± 2 D	3 mV / mA
600 mA 0 à 60	0,0 mA 0,2 à 60	0,0 mA 0,1 mA	0,8 % L ± 2 D	0,58 mV / mA
6 A	0 à 6,000 A 0	200 à 6,000 A 0,	001 A 0,8 % L	± 3 D 0,05 V / A
10 A / 20 A*	0 à 20,000 A 0	20 à 20,000 A 0,	1 A 0,8 % L ± 2 D		0,05 V / A

L'affichage indique "OL" au-delà de 19,99 A. Le symbole clignote et un beep retentit au-delà de 10 A.

(*) Surcharge admissible: 10 A à 20 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35°C max.

AAC RMS

Gamme	Domaine de fonctionnement	Domaine de mesure spécifique	Résolution	Incertitude (±)40Hz à 20kHz(**)	Facteur de crête	Chute de tension	Protection
6000 μA	0 à6000 μA	60 à6000 μA	1 μA	1,2 % L ± 5 D	2,6 à5 mA	25 mV / mA	Fusible11A/1000V>20 kA
60 mA	0 à60,00 mA	6,00 à60,00 mA	0,01 mA	1 % L ± 3 D	2,6 à50 mA	3 mV / mA
600 mA	0 à600,0 mA	60,0 à60,0 mA	0,1 mA		2,6 à500 mA	0,58 mV / mA
6 A	0 à6,000 A	0,600 à6,000 A	0,001 A 1,2 % L ± 5 D 2,8	à 5 A 0,05 V	/ mA
10 A / 20 A*	0 à20,00 A	1,00 à10,00 A	0,01 A 1%	L ± 3 D 3,7 à	8 A 0,05 V /	mA

L'affichage indique "OL" au-delà de 19,99 A. Le symbole clignote et un beep retentit au-delà de 10 A.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

( ) Surcharge admissible: 10 A à 20 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35°C max. (^ *) Incertitude supplémentaire avec le filtrre 300Hz, voir courbe p. 29.

Courant alternatif et continu

Attention : la somme AC+DC ne doit jamais dépasser la gamme 600 mA, 60 mA, 6000 μA, 6 A, ou 10 A, selon le cas.

La composante AC doit représenter au moins 5% de l'amplitude du total AC + DC pour que sa mesure soit possible.

Aac+dc TRMS

Gamme	Domaine de fonctionnement	Domaine de mesure spécifique	Résolution	Incertitude AC 40Hz à 20kHz (±) (*)	Incertitude supplémentaire DC (±)	Facteur de crête	Chute de tension	Protection
6000 μA	0 à 6000 μA	60 à 6000 μA	1 μA	1,2 % L + 0,08 % x [F(kHz)-1]L ± 5 D	± 15 D 2,6	à 5 mA	25 mV / mA	Fusible 11A/1000V > 20 kA
60 mA	0 à 60,00 mA	6,00 à 60,00 mA	0,01 mA	1 % L + 0,08 % x [F(kHz)-1]L ± 3 D	± 13 D	2,6 à 50 mA	3 mV / mA
600 mA	0 à 600,0 mA	60,0 à 60,0 mA	0,1 mA			2,6 à 500 mA	0,58 mV / mA
6 A	0 à 6,000 A	0,600 A à 6,000 A	0,001 A	1,2 % L + 0,08 % x [F(kHz)-1]L ± 5 D	± 10 D 2,8	à 5 A	0,05 V / mA
10 A/20 A*	0 à 20,00 A	0,60 A à 20,00 A	0,01 A	1 % L + 0,08 % x [F(kHz)-1]L ± 3 D	± 10 D 3,7	à 8 A	0,05 V / mA

L'affichage indique "OL" au-delà de 19,99 A. Le symbole clignote et un beep retentit au-delà de 10 A.

Surcharge admissible : 10 à 20 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35°C max. Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK (^*) Incertitude supplémentaire avec le filtre 300Hz, voir courbe p. 29.

Fréquence

Protection: 1414 Vpk

Conditions de référence particulières : 150 mV < U < 600 V

Lorsque le commutateur est sur la position Hz, le filtre 300Hz n'est pas en service.

Commutateur en position « hz », mesure de la fréquence d'une tension

Gamme	Domaine de fonctionnement	Domaine de mesure spécifique	Résolution Erreur intrinsèque
60 Hz 10,00 à 60,00Hz	10,00 à 60,00 Hz	0,01 Hz		0,1 % L ± 1 D
600 Hz 10,0 à 600,00Hz	10,0 à 600,0 Hz	0,1 Hz
6 kHz 0 à 6,000 kHz	0,010 à 6,000 kHz	0,001 kHz
60 kHz 0 à 60,00 kHz	0,01 à 60,00 kHz	0,01 kHz

En dessous de 10Hz ou si le niveau de détection du signal est insuffisant, la valeur est forcée à zero.

Fréq. tension ou fréq. courant, en simultané, (affichage seconde)

Conditions de référence particulières :

150 mV < U < 600 V

0.15 A < I < 10 A

Fréquence max. mesurable en volt: 60 kHz

Fréquence max. mesurable en ampère: 60 kHz

Lorsque le commutateur est sur la position VLowZ, Volts ou Ampere, si le filtre 300Hz est activé, la fréquence mesurable reste dans les limites de la BP du filtre.

En dessous de 10 Hz ou si le niveau de détection du signal est insuffisant, l'affichage est forcé à « --- »

Résistance

Protection: 1414 Vpk

Conditions de référence particulières :

L'entrée (+ COM) ne doit pas avoir été surchargée suite à l'application accidentelle d'une tension sur les bornes d'entrée, alors que le commutateur est en position ou T°

Si c'est le cas, le retour à la normale peut prendre une dizaine de minutes.

Gamma	Domeine de mesure spécifique	Résolution Incertitude		Courant de mesure	Tension en circuit ouvert
600 Ω	0 à 600,0 Ω*	0,1 Ω	0,4 % L ± 2 D	≈ 1 mA	< 5 V
6 kΩ	0 à 6,000 kΩ	0,001 kΩ	0,4 % L ± 2 D	≈ 126,6 μA
60 kΩ	0 à 60,00 kΩ	0,01 kΩ		≈ 12,6 μA
600 kΩ	0 à 600,0 kΩ	0,1 kΩ		≈ 1,26 μA
6 MΩ	0 à 6,000 MΩ	0,001 MΩ	1,5 % L ± 3 D	≈ 240 nA
60 MΩ	0 à 60,00 MΩ	0,01 MΩ	3 % L ± 3 D	≈ 29 nA

Continuité sonore

Protection: 1414 Vpk - Temps de réponse < 100 ms

Gamma Résolution	Incertitude	Tension en circuit ouvert	Courant de mesure
600 Ω	0,1 Ω	Signal sonore déclenché < 30 Ω ± 5 Ω	< 5 V	< 1,1 mA

Test diode

Protection: 1414 Vpk

Gamma Résolution	Incertitude	Tension en circuit ouvert	Courant de mesure
3 V	1 mV	Signal sonore déclenché < 40 mV ± 10 mV	< 5 V	< 1,1 mA

Capacité

Protection: 1414 Vpk

Gamme	Domaine de fonctionnement	Domaine de mesure spécifique	Résolution	Erreur intrinsèque	Courant de mesure	Temps de mesure
6 nF	0,100 à 6,000 nF	0,100 à 6,000 nF	0,001 nF	2 % L ± 15 D	≈ 1,26 μA	≈ 400 ms
60 nF	0 à 60,00 nF	0 à 60,00 nF	0,01 nF	1 % L ± 8 D	≈ 1,26 μA	≈ 400 ms
600 nF	0 à 600,0 nF	0 à 600,0 nF	0,1 nF	1 % L ± 5 D	≈ 1,26 μA	≈ 400 ms
6 μF	0 à 6,000 μF	0 à 6,000 μF	0,001 μF	1 % L ± 5 D	≈ 12.6 μA	≈ 0,125 s/μF
60 μF	0 à 60,00 μF	0 à 60,00 μF	0,01 μF	1 % L ± 5 D	≈ 126,6 μA	≈ 0,125 s/μF
600 μF	0 à 600,0 μF	0 à 600,0 μF	0,1 μF	3 % L ± 5 D	≈ 1 mA	≈ 0,125 s/μF
6 mF	0 à 6,000 mF	0 à 6,000 mF	1 μF	4 % L ± 5 D	≈ 1 mA	≈ 17 s/mF
60 mF	0 à 60,00 mF	0 à 60,00 mF	10 μF	6 % L ± 5 D	≈ 1 mA	≈ 17 s/mF

L'utilisation de fils très courts et blindés est vivement recommandée.

Température

Protection: 1414 Vpk

Conditions de référence particulières :

Un échauffement interne a pu être provoqué par :

la mesure d'intensité de forte valeur pendant une longue durée, la surcharge de l'entrée +COM lorsque le commutateur est sur la position T° ou Ω

Dans ce cas, il est nécessaire d'attendre un certain temps, afin de retrouver les caractéristiques métrologiques spécifiées.

Le multimètre doit être à la température du local. Dans le cas contraire, retrouver les caractéristiques métrologiques peut prendre jusqu'à 2 h. Sinon, cela se traduit par un décalage de température, car la référence de température de soudure froide est un peu faible.

En cas de doute, il est possible de vérifier la mesure d'une température connue (exemple : température ambiante) avec le thermocouple.

Gamme	Domaine de fonctionnement	Domaine de mesure spécifique	Résolution	Incertitude (±)
basse	-200,0°C à 200,0°C	60,0°C à 200,0°C 0,1°	C 0,5 % L ± 2°C
	-328,0°F à 392,0°F	76,0°F à 392,0°F 0,1°F	0,5 % L ± 4°F
haute	-200°C à 1200°C -60°C à 1200°C 1°C 0,5% L ± 2°C
	-328°F à 2192°F -76°F à 2192°F 1°F		0,5 % L ± 4°F

La précision annoncée en mesure de température externe ne tient pas compte de la précision du couple K. Il n'y a pas de butée supérieure à l'affichage de la température, hormis celle des 6000 ° de l'afficheur.

Ajoutez 1% L + 30 D pour obtenir la précision correspondante à la fonction et à la gamme.

Fmax = 1 kHz (1 ms)

Max/Min

Ajoutez 0,2% L + 2 D pour obtenir la précision correspondante à la fonction et à la gamme.

Temps d'acquisition des extrema : 100 ms environ.

Fonctionnement du beep sonore

Beep signalant une touche valide \( \rightarrow \) son aigu	\( 4\mathrm{{kHz}},{100}\mathrm{\;{ms}} \)
Beep signalant une touche invalide \( \rightarrow \) son grave	\( 1\mathrm{{kHz}},{100}\mathrm{\;{ms}} \)
3 beeps successifs avec un temps mort de 5 seconde intercalé (beep beep beep - temps mort - beep beep beep) signalant un dépassement du seuil de dangerosité (600 V) \( \rightarrow \) son moyen	\( 2\mathrm{{kHz}},{100}\mathrm{\;{ms}} \)
2 beeps successifs (beep beep) signalant l'enregistrement des MAX, MIN, PEAK : \( \rightarrow \) son moyen	\( 2\mathrm{{kHz}},{100}\mathrm{\;{ms}} \)
Courant \( > {10}\mathrm{\;A} \)	\( 4\mathrm{{kHz}},{100}\mathrm{\;{ms}} \)

Caractéristiques techniques du MX 5006 (suite)

(*) en excluant la gamme 60 MΩ

Variation dans le domaine nominal d'utilisation	Grandeur d'influence	Plage d'influence	Grandeur influencée	Influence
				typique MAX
Température	0°C ... 1828 ... 40°C	VDC mV	0,01 % L ± 0,2 D / 1°C	0,02 % L ± 0,25 D /1°C
		VAC mV, VLowz mV	0,08 % L ± 0,2 D / 1°C	0,15 % L ± 0,25 D /1°C
		VDC	0,01 % L ± 0,1 D / 1°C	0,05 % L ± 0,1 D / 1°C
		VAC, VAC+DCVLowz	0,15 % L ± 0,1 D / 1°C
		ADC	0,05 % L ± 0,1 D / 1°C	0,1 % L ± 0,1 D / 1°C
		AAC et AAC+DC	0,08 % L ± 0,1 D / 1°C	0,12 % L ± 0,1 D / 1°C
		→	0,01 % L ± 0,1 D / 1°C	0,1 % L / 1°C
		Ω	0,05 % L / 1°C 0,1% L / 1°C
		60 MΩ	0,3 % L / 1°C
		nF, μF 0,2 %	L ± 0,1 D / 1°C
		mF	0,6 % L ± 0,1 D / 1°C
		Hz		0,01 % L / 1°C
		Température		± 2°C + 0,05 % L /1°C
		Temps de stabilisation	≈ 90 min	2 h
Humidité(sans condensation)	10 % ... 80 % HR	VΔ→Ω(*)Hz	0	0
Fréquence	1 kHz ... 3 kHz	VAC		4 % L
	3 kHz ... 10 kHz			6 % L

Réponse du filtre

Caractéristiques techniques du MX 5060

Précision : Seules les valeurs affectées de tolérance ou de limite constituent des valeurs garanties. « n% + nD » signifie « n % de la lecture + n Digit ». Les valeurs sans tolérance sont données à titre indicatif (norme NFC 42670). Les spécifications techniques ne sont garanties qu’après une durée de 30 min de mise en température. Sauf indication spéciale, elles sont valables de 5% à 100% de la gamme de mesure.

Tensions

Protection: 1414 Vpk

Tension continue

Vdc Gamme 60mV : La mesure d'intensité de force valeur ou pendant une longue durée peut provoquer un échauffement de certains composants.

Gamme	Domaine de mesure spécifique	Résolution	Erreur intrinsèque
60 mV1) 0 à 60,000 mV	0,001 mV 0,5 % L + 35 D
600 mV 0 à 600,00 mV	0,01 mV 0,5 % L + 25 D
6 V 0 à 6,0000 V 0,0001 V			0,05 % L + 25 D
60 V 0 à 60,000 V 0,001 V
600 V 0 à 600,00 V 0,01 V
1000 V2) 0 à 1000,0 V	0,1 V	0,07 % L + 25 D

Cette gamme est uniquement accessible avec la touche (RANGE) Impédance d'entrée : env. 10,6 MΩ // 50 pF L'affichage indique "+OL" au-delà de +1050V et "-OL" au-delà de -1050V.

Tension alternative

VLowz AC RMS La BP est réduite à 300Hz. En VLowz, il n'y a pas de calibre 60 mV. La mesure de fréquence est effectuée comme la mesure dans une BP de 300Hz.

Gamma	Domaine de fonctionnement	Domaine de mesure spécifié 3)	Résolution	Incertitude(±)	Incertitude supplémentaire F (Hz)1)	Impédance d'entrée//<50 pF	Facteur de crête
600 mV	0 à600,00 mV	60,00 à600,00 mV	0,01 mV	1 % L+0,25 % [F(kHz)-1] L ± 30 D	45<F<65 Hz0,3 % Ltyp.à 100 Hz0,7 % Ltyp.à 150 Hz1,8 % Ltyp.à 300 Hz30 % Ltyp.	≈ 520 kΩ	3 à500,0 mV
6 V	0 à6,0000 V	0,6 à6,0000 V	0,0001 V	0,5 % L+0,18 % x[F(kHz)-1] L ± 25 D			3 à 5,0 V
60 V	0 à60,000 V	6,000 à60,000 V	0,001 V				3 à 50,0 V
600 V	0 à600,00 V	60,00 à600,00 V	0,01 V				3 à 500,0 V
1000 V 2)	0 à1000,0 V	60 à1000,0 V	0,1 V				1,42 à1000,0 V

1) Voir courbe typique du filtré 300Hz, p. 37. 2) Le LCD indique "+"OL" au-delà de +1050V, "-OL" au-delà de -1050V ou 1050Veff. 3) À partir de 1 kHz, la mesure doit dépasser 15% de la gamme. Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

VAC RMS

Gamme 60mV : La mesure d'intensité de force valeur ou pendant une longue durée peut provoquer un échauffement de certains composants.

Gamma	Domaine de fonction-nement	Domaine de mesure spécifique4)	Résolution	Incertitude(±)	Incertitude supplémentaire F(Hz)1)	Bande passante	@ 1 kHzImpédance d'entrée//<50 pF	Facteur de créée
60 mV2)	0 à60,000 mV	6,000 à60,000mV	0,001 mV	1,5 % L±35 D	45<F<65 Hz0,3 % Ltyp.à 100 Hz5,0 % Ltyp.	≈400 Hz	10,612 MΩ	3 à50,0 mV
600 mV	0 à600,00 mV	60,00 à600,00mV	0,01 mV	1 % L+0,25 % x[F(kHz)-1]L±30 D		10 Hz à50 kHz(≈23 %@100 kHz)	10,9 MΩ	3 à500,0 mV
6 V	0 à6,0000 V	0,6 à6,0000 V	0,0001 V	10,9 MΩ 3 à0,5 % L+8,15 % x[F(kHz)-1]L±25 D	10 Hz à150 Hz1,8 % Ltyp.à 300 Hz30 % Ltyp.
60 V	0 à60,000 V	6,000 à60,000 V	0,001 V					3 à50,0 V
600 V	0 à600,00 V	60,00 à600,00 V	0,01 V 10,008MΩ					3 à500,0 V
1000 V3)	0 à1000,0 V	60 à1000,0 V	0,1 V				10,008 MΩ	1,42 à1000,0 V

1) Voir courbe typique du filtré 300Hz, p. 37. 2) Cette gamme est uniquement accessible avec la touche RANGE

Impedance d'entree: env.10,6 MΩ//50pF

3) Le LCD indique "+" ou-delà de +1050V, "-OL" au-delà de -1050V ou 1050Veff. 4) À partir de 1 kHz la mesure doit dépasser 15% de la gamme. Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

Tension alternative et continue ac+dc TRMS

Gamme 60mV : La mesure d'intensité de forte valeur ou pendant une longue durée peut provoquer un échauffement de certains composants.

Gamma	Domaine de fonctionnement	Domaine de mesure spécifié1)	Résolution	Incertitude supplémentaire DC (±)	Incertitude AC (±)	Incertitude supplémentaire F(Hz)1)	Bande passante	Impédance d'entrée //< 50 pF	Facteur de créée
60 mV2)	0 à60,000mV	6,000 à60,000mV	0,001mV	±15 D	1,5 % L ±35 D	45<F<65 Hz0,3 % L typ.à 100 Hz0,7 % L typ.	≈400 Hz	10,612 MΩ	3 à50 mV
600 mV	0 à600,00mV	60,00 à600,00mV	0,01 mV		0,8 % L+0,18 % x[F(kHz)-1]L ±30 D		10 Hz à50 kHz	10,9 MΩ	3 à500 mV
6 V	0 à6,0000 V	0,6 à6,0000 V	0,0001 V		0,5 % L +0,18 % x[F(kHz)-1]L ±25 D	a 150 Hz1,8 % L typ.a 300 Hz30 % L typ.	10 Hz à100 kHz	10,9 MΩ	3 à5 V
60 V	0 à60,000 V	6,000 à60,000 V	0,001 V					10,082 MΩ	3 à50 V
600 V	0 à600,00 V	60,00 à600,00 V	0,01 V					10,008MΩ	3 à500 V
1000 V3)	0 à1000,0 V	60 à1000,0 V	0,1 V					10,008 MΩ	1,42 à1000V

1) Voir courbe typique du filtré 300Hz, p. 37. 2) Cette gamme est uniquement accessible avec la touche (RANGE).

Impédance d'entrée env. 10,6 MΩ // 50 pF

3) Le LCD indique "+OL" au-delà de +1050V, "-OL" au-delà de -1050V ou 1050Veff. 4) À partir de 1 kHz la mesure doit dépasser 15% de la gamme.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

Courant continu

Conditions de référence particulières :

Gamme A : La mesure d'intensité de force valeur pendant une longue durée peut provoquer un échauffement de certains composants. Dans ce cas, il est nécessaire d'attendre un certain temps afin de retrouver les caractéristiques métrologiques spécifiées en A.

ADC

Gamme	Domaine de fonctionnement	Domaine de mesure spécifique	Résolution	Incertitude (±)	Chute de tension	Protection
6000 μA	0 à 6000,0 μA	2,0 à 6000,0 μA	0,1 μA 0,8	% L ± 25 D 25	mV / mA	Fusible 11A/1000V > 20 kA
60 mA	0 à 60,000 mA	0,020 à 60,000 mA	0,001 mA 0,8	% L ± 20 D 3	mV / mA
600 mA	0 à 600,00 mA	0,20 à 600,00 mA	0,01 mA 0,8	% L ± 20 D 0,5	58 mV / mA
6 A	0 à 6,0000 A	0,2000 à 6,0000 A	0,0001 A 0,8	% L ± 20 D 0,05	05 V / A
10 A / 20 A*	0 à 20,000 A	0,200 à 20,000 A	0,001 A 0,8	% L ± 20 D 0,05	05 V / A

L'affichage indique "OL" au-delà de 19,99 A. Le symbole clignote et un beep retentit au-delà de 10 A.

(*) Surcharge admissible: 10 A à 20 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35°C max.

Courant alternatif

AC RMS

Gamme	Domaine de fonctionnement	Domaine de mesure spécifique	Résolution	Incertitude (±) 40Hz à 20kHz (*)	Facteur de crête	Chute de tension	Protection
6000 μA	0 à 6000,0 μA	60 à 6000,0 μA	0,1 μA	1,2 % L + 0,08 % x [F(kHz)-1]L ± 25 D	2,6 à 5 mA	25 mV / mA	Fusible 11A/1000V > 20 kA
60 mA	0 à 60,000 mA	6,000 à 60,000 mA	0,001 mA	1 % L + 0,08 % x [F(kHz)-1]L ± 25 D	2,6 à 50 mA	3 mV / mA
600 mA	0 à 600,00 mA	60,00 à 600,00 mA	0,01 mA		2,6 à 500 mA	0,58 mV / mA
6 A	0 à 6,0000 A	0,6000 à 6,000 A	0,0001 A	1 % L + 0,1 % x [F(kHz)-1]L ± 25 D	2,8 à 5 A	,05 V / mA
10 A /20 A*	0 à 20,000 A	1,000 à 20,000 A	0,001 A	1,2 % L + 0,1 % x [F(kHz)-1]L ± 25 D	3,7 à 8 A	,05 V / mA

L'affichage indique "OL" au-delà de 19,99 A. Le symbole clignote et un beep retentit au-delà de 10 A.

Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

(*) Surcharge admissible: 10 A à 20 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35°C max.

(**) Incertitude supplémentaire avec le filtre 300Hz, voir courbe p. 37.

Caractéristiques techniques du MX 5060 (suite)

Courant alternatif et continu

AC+DC TRMS ATTENTION, LA SOMME AC + DC NE DOIT JAMAIS DÉPASSER LA GAMME 600 mA, OU 60 mA, OU 6000 μA, OU 6 A, OU 10 A, SELON LE CAS.

La composante AC doit représenter au moins 5% de l'amplitude du total AC + DC pour que sa mesure soit possible.

Gamma	Domaine de fonctionne -ment	Domaine de mesures spécifiées	Résolution	Incertitude AC 40Hz - 20kHz (±) (* *)	Incertitude supplé- mentaire DC (±)	Facteur de créée	Chute de tension	Protection
6000 μA	0 à 6000,0 μA	60 à 6000,0 μA	0,1 μA	1 % L + 0,08 % x [F(kHz)-1]L ± 25 D	± 15 D	2,6 à 5 mA	25 mV /mA	Fusible 11A/1000V > 20 kA
60 mA	0 à 60,00 mA	6,000 à 60,000 mA	0,001 mA	1 % L + 0,08 % x [F(kHz)-1]L ± 25 D		2,6 à 50 mA	3 mV / mA
600 mA	0 à 600,00 mA	60,00 à 600,00 mA	0,01 mA			2,6 à 500 mA	0,58 mV / mA
6 A	0 à 6,0000 A	0,6000 à 6,0000 A	0,0001 A	1 % L + 0,1 % x [F(kHz)-1]L ± 25 D		2,8 à 5 A	0,05 V /mA
10 A / 20A*	0 à 20,00 A	0,600 à 20,000 A	0,001 A	1,2 % L+ 0,1 % x [F(kHz)-1]L ± 25 D		3,7 à 8 A	0,05 V /mA

L'affichage indique "OL" au-delà de 19,99 A. Le symbole clignote et un beep retentit au-delà de 10 A. Mesures et affichages secondaires : FREQ (couplage AC), MAX, MIN, PEAK

( ) Surcharge admissible : 10 à 20 A pendant 30s max. avec une pause de 5 min entre 2 mesures. T. amb. 35°C max. (^ *) Incertitude supplémentaire avec le filtré 300Hz, voir courbe p. 37.

Fréquence

Protection: 1414 Vpk

Commutateur en position « Hz », mesure de la fréquence d'une tension

Conditions de référence particulières: 150mV < U < 600V

Lorsque le commutateur est sur la position Hz, le filtre 300Hz n'est pas en service.

Gamma	Domaine de fonctionnement	Domaine de mesure spécifique	Résolution Erreur intrinsèque
60 Hz 10,00 à 60,00Hz	10,00 à 60,00 Hz	0,01 Hz		0,1 % L ± 1 D
600 Hz 10,0 à 600,00Hz	10,00 à 600,00 Hz	0,1 Hz
6 kHz 0 à 6,000 kHz	0,010 à 6,000 kHz	0,001 kHz
60 kHz 0 à 60,00 kHz	0,01 à 60,00 kHz	0,01 kHz

En dessous de 10Hz, ou si le niveau de détection du signal est insuffisant, la valeur est forcée à zéro.

Remarque: La mesure de la période en ms est accessible par la touche MODE AC/DC

Fréq. Tension ou Fréq. Courant, en simultané, (affichage secondaire)

Conditions de référence particulières : 150 mV < U < 600 V 0,15 A < I < 10 A

Fréquence max. mesurée en Volts: 60 kHz Fréquence max. mesurée en Ampères: 60 kHz

Lorsque le commutateur est sur la position VLowZ, Volts ou Ampères, si le filtré 300 Hz est activé, la fréquence mesurable reste dans les limites de la BP du filtré.

En-dessous de 10Hz ou si le niveau de détection du signal est insuffisant, l'affichage est forcé à « ---«.

Résistance

Protection: 1414 Vpk

Conditions de référence particulières: L'entrée (+ COM) ne doit pas avoir été surchargée suite à l'application accidentelle d'une tension sur les bornes d'entrée alors que le commutateur est en position ou T° Si c'est le cas, le retour à la normale peut prendre une dizaine de minutes.

(*) Mesure REL

Gamme	Domaine de mesure spécifique	Résolution Incertitude		Courant de mesure	Tension en circuit ouvert
600 Ω	0 à 600,00 Ω*	0,01 Ω	0,2 % L ± 20 D	≈ 1 mA	< 5 V
6 kΩ	0 à 6,0000 kΩ	0,0001 kΩ	0,2 % L ± 20 D	≈ 126,6 μA
60 kΩ	0 à 60,000 kΩ	0,001 kΩ		≈ 12,6 μA
600 kΩ	0 à 600,00 kΩ	0,01 kΩ		≈ 1,26 μA
6 MΩ	0 à 6,0000 MΩ	0,0001 MΩ	1,5 % L ± 30 D	≈ 240 nA
60 MΩ	0 à 60,000 MΩ	0,001 MΩ	3 % L ± 30 D	≈ 29 nA

Continuité sonore

Protection: 1414 Vpk

Temps de réponse < 100 ms

Gamma Résolution Incertitude			Tension en circuit ouvert	Courant de mesure
600 Ω	0,01 Ω	Signal sonore déclenché < 30 Ω ± 5 Ω	< 5 V < 1,1 mA

Test diode

Protection: 1414Vpk

Gamma Résolution	Incertitude		Tension en circuit ouvert	Courant de mesure
3 V 0,1 mV		Signal sonore déclenché < 40 mV ± 10 mV	< 5 V < 1,1 mA

Capacité

Protection: 1414 Vpk

Gamme	Domaine de fonctionnement	Domaine de mesure spécifique	Résolution	Erreur intrinsèque	Courant de mesure	Temps de mesure
6 nF	0,100 à 6,000 nF	0,100 à 6,000 nF	0,001 nF	2 % L ± 15 D	1,26 μA	≈ 400 ms
60 nF	0 à 60,00 nF	0 à 60,00 nF	0,01 nF	1 % L ± 8 D	1,26 μA	≈ 400 ms
600 nF	0 à 600,0 nF	0 à 600,0 nF	0,1 nF	1 % L ± 5 D	1,26 μA	≈ 400 ms
6 μF	0 à 6,000 μF	0 à 6,000 μF	0,001 μF	1 % L ± 5 D	12,6 μA	≈ 0
60 μF	0 à 60,00 μF	0 à 60,00 μF	0,01 μF	1 % L ± 5 D	126,6 μA	≈ 0
600 μF	0 à 600,0 μF	0 à 600,0 μF	0,1 μF	3 % L ± 5 D	≈ 1 mA	≈ 0
6 mF	0 à 6,000 mF	0 à 6,000 mF	1 μF	4 % L ± 5 D	≈ 1 mA	≈ 17 s/mF
60 mF	0 à 60,00 mF	0 à 60,00 mF	10 μF	6 % L ± 5 D	≈ 1 mA	≈ 17 s/mF

L'utilisation de fils très courts et blindés est vivement recommandée.

Température

Protection: 1414 Vpk

Conditions de référence particulières :

Un échauffement interne a pu être provoqué par :

la mesure d'intensité de forte valeur pendant une longue durée, la surcharge de l'entrée (+, COM) quand le commutateur est sur la position T° ou Ω.

Dans ce cas, il est nécessaire d'attendre un certain temps, afin de retrouver les caractéristiques métrologiques spécifiées.

Le multimètre doit être à la température du local. Dans le cas contraire, retrouver les caractéristiques métrologiques peut prendre jusqu'à 2 h. Sinon, cela se traduit par un décalage de température, car la reference de température de soudure froide est un peu faissée.

En cas de doute, il est possible de vérifier la mesure d'une température connue (exempie : température ambiente) avec le thermocouple.

Température (suite)

Gamme	Domaine de fonctionnement	Domaine de mesure spécifique	Résolution	Incertitude (±)
basse	-200,0°C à 200,0°C	60,0°C à 200,0°C 0,1°	C 0,5 % L ± 2°C
	-328,0°F à 392,0°F	76,0°F à 392,0°F 0,1°	F 0,5 % L ± 4°F
haute	-200°C à 1200°C	60°C à 1200°C 1°C 0,5	% L ± 2°C
	-328°F à 2192°F	76°F à 2192°F 1°F 0,5	% L ± 4°F

La précision annoncée en mesure de température externe ne tient pas compte de la précision du couple K.

Il n'y a pas de butée supérieure à l'affichage de la température, hormis celle des 6000 D de l'afficheur.

Ajoutez 1% L + 30 D pour obtenir la précision correspondante à la fonction et à la gamme.

Fmax = 1 kHz (1 ms)

MAX / MIN

Ajoutez 0,2% L + 2 D pour obtenir la précision correspondante à la fonction et à la gamme.

Temps d'acquisition des extrema : 100 ms environ.

Fonctionnement du beep sonore

Beep signalant une touche valide \( \rightarrow \) son aigu \( 4\mathrm{{kHz}},{100}\mathrm{\;{ms}} \)
Beep signalant une touche invalide \( \rightarrow \) son grave	\( 1\mathrm{{kHz}},{100}\mathrm{\;{ms}} \)
3 beeps successifs avec un temps mort de 5 seconde intercalé (beep beep beep - temps mort - beep beep beep) signalant un dépassement du seuil de dangerosité \( {600}\mathrm{\;V} \rightarrow \) son moyen	\( 2\mathrm{{kHz}},{100}\mathrm{\;{ms}} \)
2 beeps successifs (beep beep) signalant l'enregistrement des MAX, MIN, PEAK : \( \rightarrow \) son moyen	\( 2\mathrm{{kHz}},{100}\mathrm{\;{ms}} \)
Courant \( > {10}\mathrm{\;A} \)	\( 4\mathrm{{kHz}},{100}\mathrm{\;{ms}} \)

Caractéristiques techniques du MX 5060 (suite)

Variation dans le domaine nominal d'utilisation	Grandeur d'influence	Plage d'influence	Grandeur Influencée	Influence
				typique MAX
Température	0°C ... 1828 ... 40°C	VDC mV	0,01 % L ± 0,2 D / 1°C	0,02 % L ± 0,25 D / 1°C
		VAC mV, VLowZ mV	0,08 % L ± 0,2 D / 1°C	15 % L ± 0,25 D / 1°C
		VDC 0,01 %	L ± 0,1 D / 1°C 0,05 % L	± 0,1 D / 1°C
		VAC, VAC+DC, VLowZ	0,15 % L ± 0,1 D / 1°C
		ADC	0,05 % L ± 0,1 D / 1°C	0,1 % L ± 0,1 D / 1°C
		AAC et AAC+DC	0,08 % L ± 0,1 D / 1°C	0,12 % L ± 0,1 D / 1°C
		Ω	0,01 % L ± 0,1 D / 1°C	0,1 % L / 1°C
		60 MΩ	0,05 % L / 1°C 0,1 % L / 1°C
		nF, μF 0,2 %	L ± 0,1 D / 1°C
		mF		0,6 % L ± 0,1 D / 1°C
		Hz		0,01 % L / 1°C
		Température		± 2°C + 0,05 % L / 1°C
		Temps de stabilisation	≈ 90 min	2 h
Humidité(sans condensation)	10 % ... 80 % HR	VAAΩ (*)Hz	0	0
Fréquence	1 kHz ... 3 kHz	VAC		4 % L
	3 kHz ... 10 kHz			6 % L

Réponse du filtre

Dé-environnement

Altitude < 2000m

Domaine de référence 23^ ± 5^

Domaine d'utilisation spécifique 0°C à 40°C

Influence de la température, voir §. Influences

Humidité relative 0% à 80% de 0°C à 35°C

0% à 70% de 35°C à 40°C

limité à 70% pour les gammes 5 et 50 Ω

Etanchéité

IP 51

Domaine de stockage - 20°C à 70°C

Alimentation

Réseau 230 V ± 10 % à 50 Hz

Commutable 110V ± 10% à 60Hz (version US)

Affichage

La cadence de rafraîchissement de l'afficheur est de 200 ms.

Sécurité

Selon NF EN 61010-1 :

Isolation classe 2 - Degré de pollution 2 - Utilisation en intérieur Altitude < 2000m - Catégorie de mesure des entrées « mesures » CAT III, 1000 V par rapport à la terre - Catégorie de mesure des entrées « mesures » CAT IV, 600 V par rapport à la terre

Cet instrument a été conçu conforme aux normes CEM en vigueur et sa compatibilité a été testée conformément aux normes suivantes :

• Émission (cl. A) et Immunité NF EN 61326-1

Boîtier

• Dimensions 295 × 270 × 95 mm
• Masse 1,85 kg
• Matériaux ABS V0
• Etanchéité IP 51, selon NF EN 60529

livrés avec l'instrument

• Notice de fonctionnement en 5 langues sur CD-ROM Guide de démarrage Cordon d'alimentation secteur EU Cordon 1,5 m droit/droit rouge Cordon 1,5 m droit/droit noir
• Pointe de touche CATIV 1 kV rouge
• Pointe de touche CATIV 1 kV noire

MX 5060 Cordon USB

livrés en option

Thermocouple K fil + adaptateur - Logiciel SX-DMM BT

rechange - Fusible 1000V 11A > 20kA 10 x 38mm (consultez notre centre technique régional Manumesure)
