MODUS 600RT MK II (Sony) - Lampe Hähnel - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Flash cobra (Speedlight) pour reflex Sony
Modèle	MODUS 600RT MK II (Sony)
Marque	Hähnel
Dimensions (approx.)	208 x 79 x 60 mm
Poids (sans batterie)	430 g
Alimentation	Batterie Li-ion rechargeable HLX-MD1 (incluse)
Guide (ISO 100, 200 mm)	60
Zoom motorisé	20 à 200 mm (avec panneau grand-angle 14 mm)
Modes flash	TTL intelligent, Manuel (1/1 à 1/128 par paliers de 1/3 IL), Multi-stroboscopique
Communication sans fil	Radio 2,4 GHz (portée 100 m) et optique (portée 15 m)
Canaux radio	Correspondance numérique de canal (DCM)
Groupes sans fil	Maître + 3 groupes (A, B, C)
Synchronisation	Haute vitesse (HSS), 1er et 2e rideau
Nombre d'éclairs à pleine puissance	Environ 500
Temps de recyclage	0,5 à 2,5 secondes
Rotation tête	Rotation horizontale 360°, inclinaison verticale -7° à 90°
Écran ACL	Matriciel à points avec rétroéclairage
Fonctions spéciales	Faisceau d'assistance AF, flash indirect, panneau de capture de lumière, fonctions personnalisables (C.Fn)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas diriger vers les yeux. Respecter les temps de repos pour éviter la surchauffe. Utiliser uniquement les accessoires recommandés.
Pièces détachées et réparabilité	Batterie, chargeur, trépied, transmetteur Viper TTL disponibles. Réparations par service agréé.
Informations générales	Garantie 1 an. Conforme à la directive 2014/53/UE. Mise à jour firmware via port micro USB.

FOIRE AUX QUESTIONS - MODUS 600RT MK II (Sony) Hähnel

Comment charger la batterie du MODUS 600RT MK II ?

Utilisez le chargeur MD1 MKII fourni. Branchez-le sur un adaptateur USB (min 5V 2A) via le câble micro USB. Insérez la batterie HLX-MD1 ; les 4 LED vertes indiquent la charge complète. Retirez-la ensuite.

Comment passer en mode flash sans fil ?

Appuyez sur le bouton Z pour afficher l'icône sans fil. Sélectionnez MAÎTRE ou ESCLAVE selon votre besoin. Pour la radio 2,4 GHz, utilisez le réglage MASTER ou SLAVE.

Que signifie l'erreur E1 sur l'écran ?

L'erreur E1 indique un défaut du système de recyclage. Redémarrez le flash. Si le problème persiste, contactez un centre de maintenance agréé.

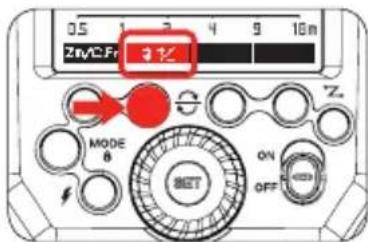

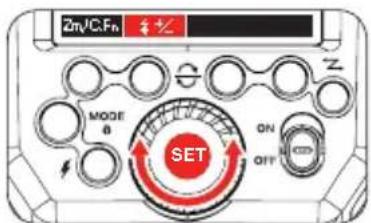

Comment régler la correction d'exposition au flash (FEC) ?

Appuyez sur le bouton de fonction 2 (±). Tournez le cadran de sélection pour régler la valeur de -3 à +3 IL par paliers de 1/3. Appuyez sur SET pour confirmer.

Quelle est la portée du contrôle sans fil radio ?

La portée maximale est d'environ 100 mètres en extérieur, sans obstacle. La distance peut varier selon l'environnement.

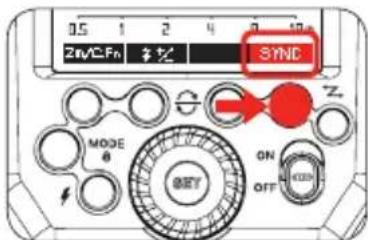

Comment activer la synchronisation haute vitesse (HSS) ?

Appuyez sur le bouton de fonction 4 (SYNC) jusqu'à ce que l'icône H apparaisse à l'écran. Pour désactiver, appuyez deux fois.

Puis-je utiliser le flash avec un trépied ?

Oui, le kit inclut un mini support pour trépied. Vissez le flash sur le trépied via le pas de vis situé sous le pied.

Comment mettre à jour le firmware ?

Téléchargez la mise à jour sur le site hahnel.ie. Connectez le flash à un ordinateur via un câble micro USB et suivez les instructions.

Que faire si le flash surchauffe ?

L'écran affiche E2 ou l'icône de surchauffe. Laissez un temps de repos d'au moins 10 minutes. Évitez les rafales prolongées à pleine puissance.

Comment configurer le flash en tant qu'esclave optique ?

En mode manuel (M), appuyez sur le bouton 01/02 pour sélectionner O1 ou O2. Le flash se déclenchera sur le flash principal (O1: avec pré-flash, O2: sans pré-flash).

MODE D'EMPLOI MODUS 600RT MK II (Sony) Hähnel

Merci d'avoir acheté le Modus 600RT.

• Avant de commencer à filmer, lisez ce manuel
• En lisant ce manuel, référez-vous également au manuel d'utilisation de l'appareil photo

Conventions et hypothèses

• Le manuel est basé sur l'hypothèse selon laquelle tous les appareils, y compris l'appareil photo, sont allumés.
• Le numéro de page de référence est indiqué par le symbole (page **)
• Le symbole de mise en garde indique un avertissement à éviter les problèmes de prise de vue
• Le symbole Remarque fournit des informations supplémentaires

- Mesure de précaution - Avertissements et mises en garde 42

• Nomenclature
• Corps 44
• Panneau de commande 45
• Panneau ACL en cinq modes 45 • Transmetteur Viper TTL 48

2 Démarrage

• Kit sans fil - Contenu de la boîte 50
• Kit Pro - Contenu de la boîte 50
• Batterie et chargeur 51

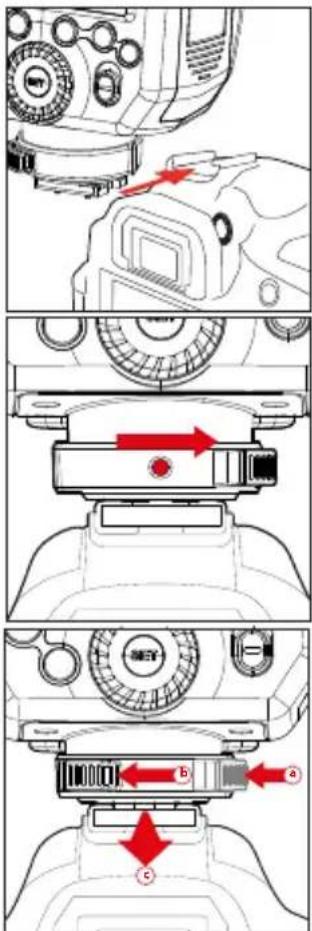

• Fixer à un appareil photo 52 • Gestion d'énergie 52

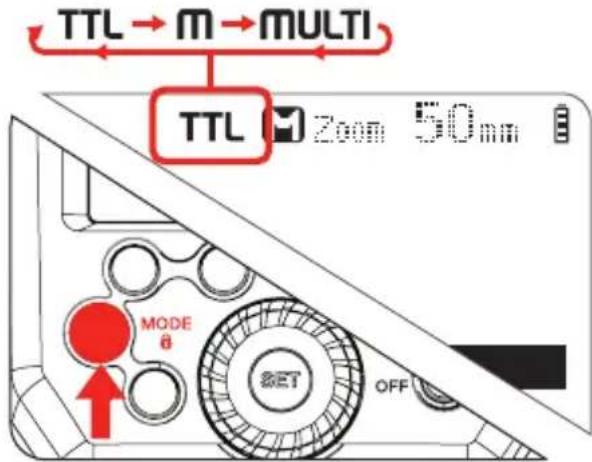

• Mode Flash - Flash automatique TTL intelligent • FEC (Correction d'exposition au flash) 53 • FEB (Décalage d'exposition au flash) 54 • FEL (Verrouillage de la valeur Flash) 54 • HSS (Synchronisation haute vitesse) 54 • Synchronisation du second rideau 54

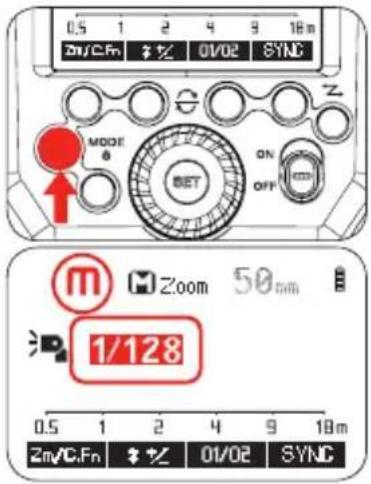

• Mode Flash - Flash manuel 55
• Plage de puissance de sortie du flash 55
• Réglage de l'unité secondaire optique O1 55
• Réglage de l'unité secondaire optique O2 55

- Mode Flash - Multiple : Flash stroboscopique 56

• Calcul de la vitesse d'obturation 56

- Nombre de flashes / fréquence du flash : vitesse du flash 56

3 Photographie sans fil : commande (2.4ghz)

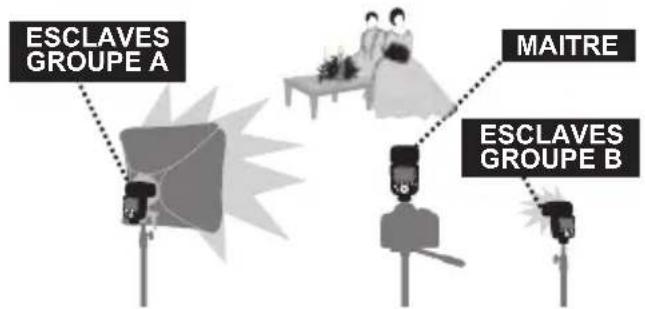

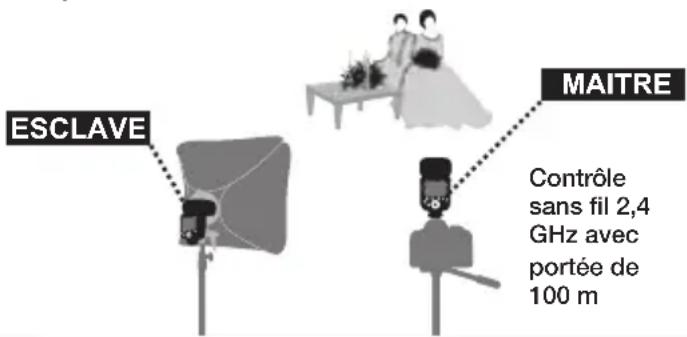

• Éclairage flash sans fil Maître / Esclave 58
• Prise de vues multi-oblique sans fil 58
• Réglages sans fil

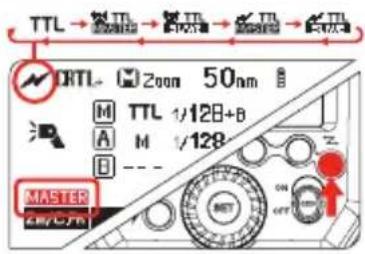

• Réglage de l'unité maître 59

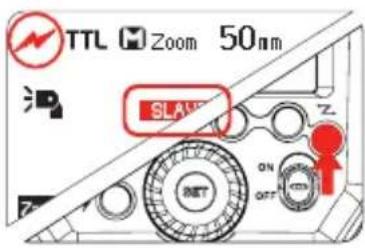

• Réglage de l'unité esclave 59

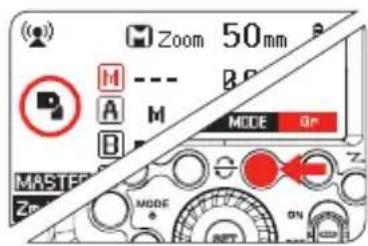

• Flash de l'unité maître Activer/Désactiver 60

• DCM (correspondance de canaux numériques) 60

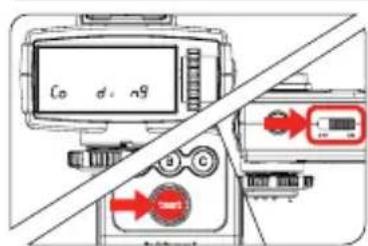

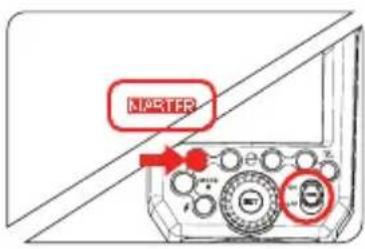

• Maître - Viper TTL ou Modus 600RT 60
• Esclave - Modus 600RT 61
• Modus 600RT - Réinitialisation 61

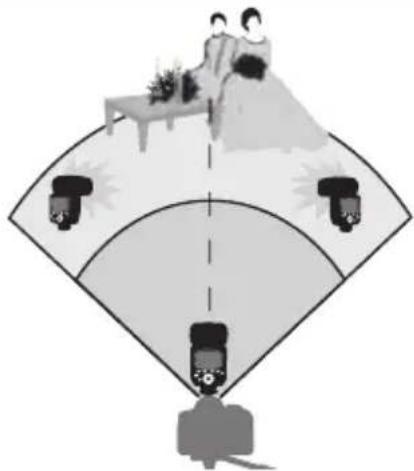

- TTL intelligent - Prise de vue avec flash sans fil entièrement automatique 62

- Utiliser le flash sans fil automatique avec plusieurs unités esclaves 63

• Réglage avancé avec flash sans fil entièrement automatique 63
• Unité multiple maître 63

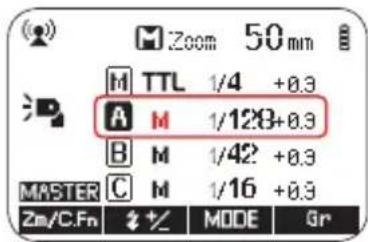

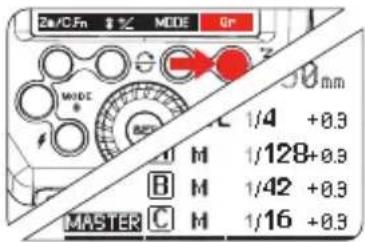

• M : Prise de vue avec flash sans fil avec flash manuel 64

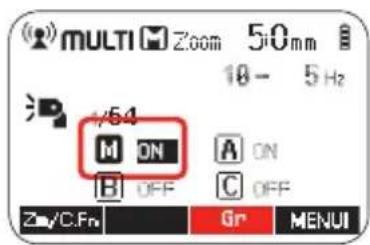

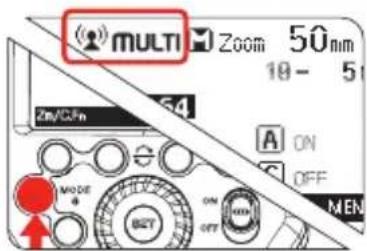

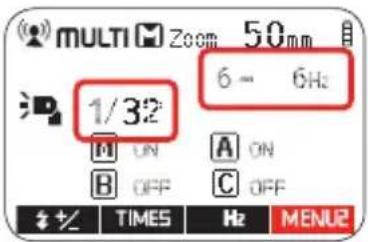

- MULTI : Prise de vue avec flash sans fil avec flash stroboscopique 64

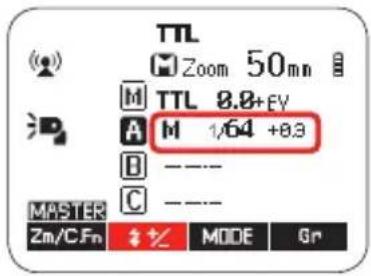

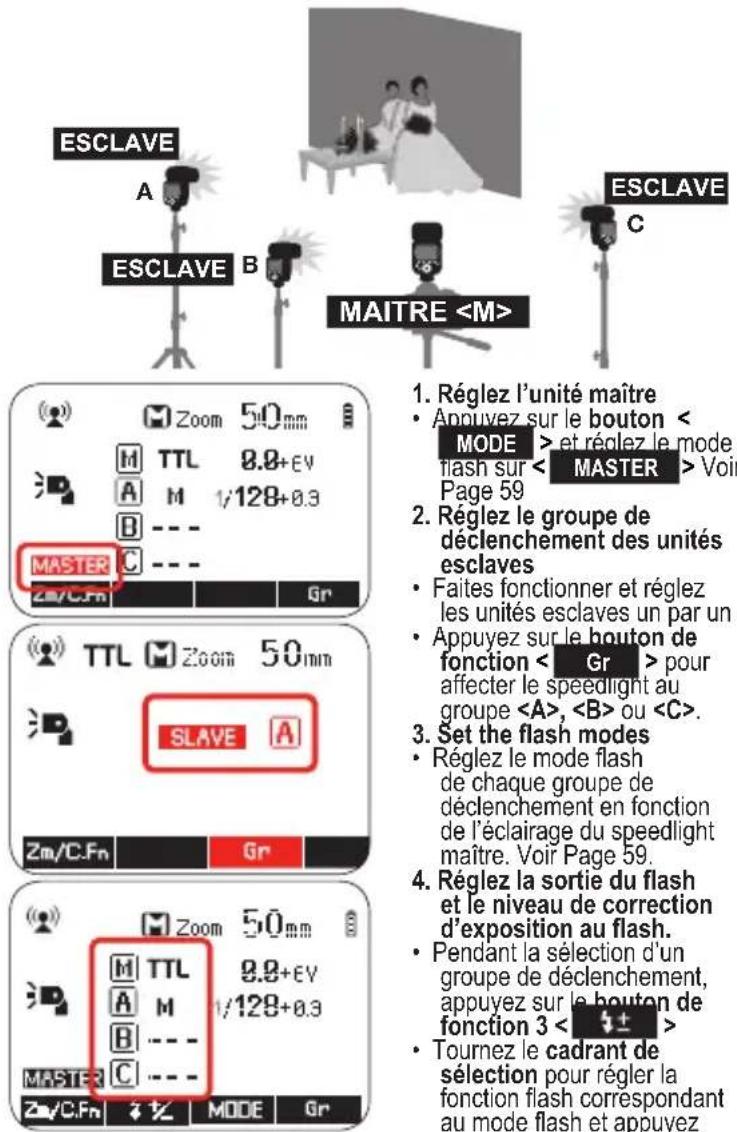

- M/A/B/C: Prise de vue avec flash sans fil avec différents modes de flash pour chaque groupe 65

4 Photographie sans fil : transmission optique

- Réglages sans fil 67

• Réglage de l'unité maître 67
• Réglage de l'unité esclave 67
• Flash de l'unité maître Activer/Désactiver 67
• Réglage du canal de communication optique 67

5 Photographie sans fil : (2.4ghz) utiliser le transmetteur viper TTL

- Réglage sans fil 68

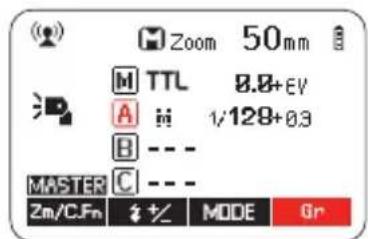

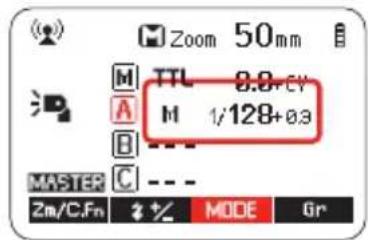

• DCM (Compatibilité des canaux numériques) 68 - Réglage du mode groupe Viper TTL 68 - Réglage de la commande de puissance de groupe pour le manuel et le TTL FEC 68 - Mode multi 68 - Modes synchronisation 69

6 Autres applications

• Déclenchement de synchronisation 70 • Faisceau d'assistance autofocus 70
• Flash indirect 70

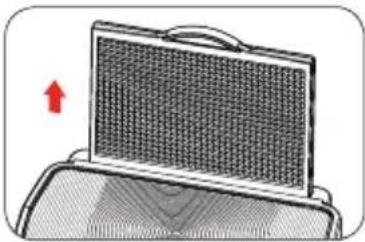

• Panneau de capture de lumière 70

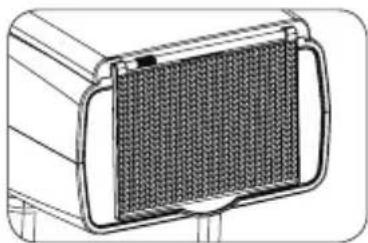

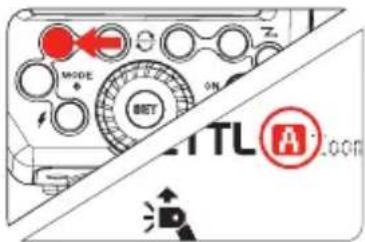

• Zoom - Réglage de la portée du flash et utilisation du panneau large 71 • C. Fn – Réglage de fonctions personnalisées 72
• Fonctions de protection 72
• Données techniques 74 • Résolution des problèmes 75
• Mise à jour du microprogramme 75
• Entretien 76

Avertissements:

Le non-respect des instructions ci-dessous pourrait entraîner des pertes en vies humaines ou des blessures graves.

Pour éviter les incendies, la chaleur excessive, les fuites de produits chimiques, les explosions et les chocs électriques, respectez les garanties ci-dessous :

• N'insérez pas d'objets métalliques étrangers dans les contacts électriques du produit, les accessoires, les câbles de connexion, etc.
• N'utilisez pas de batteries, de sources d'énergie ou d'accessoires non spécifiés dans le manuel d'utilisation. N'utilisez pas de batteries déformées ou modifiées, ou le produit s'il est endommagé.
• Ne pas court-circuiter, démonter ou modifier le produit ou les batteries. N'appliquez pas de chaleur ou de soudure sur les batteries.
• N’entreposez pas les batteries avec des objets métalliques. N’exposez pas les batteries au feu ou à l’eau. N’exposez pas les batteries à un choc violent ou à un choc mécanique continu.
• Ne placez pas les batteries dans un microonde, sur une cuisinière ou dans un récipient à haute pression
• N'utilisez pas le produit dans des endroits où il y a du gaz inflammable
• Ne dirigez pas le flash vers toute personne conduisant une voiture ou vers un autre véhicule
• Ne pas démonter ni modifier l'appareil. Les pièces internes à haute tension pourraient causer des chocs électriques. Si vous laissez tomber l'appareil et que le boîtier se brise et les pièces internes sont exposées, ne pas toucher les pièces exposées. Il existe une possibilité de choc électrique.
• N’entreposez pas le produit dans des endroits poussiéreux ou humides ou dans un endroit avec beaucoup de fumée huileuse. N’entreposez pas la batterie sur le chargeur.
• Gardez les batteries et autres accessoires hors de portée des enfants et des bébés
• Ne laissez pas tomber le produit ou la batterie dans du feu ou dans de l'eau
• N'exposez pas le produit ou la batterie à une température excessive (inférieure à 0° C ou supérieure à 40 °C) ou à

une forte lumière du jour

• La température de la batterie en charge ou en cours d'utilisation ne doit jamais être supérieure à 60°C / 140°F. En cas de température plus élevée, arrêtez d'utiliser et arrêtez immédiatement la charge.
• N'utilisez pas du diluant à peinture, du benzène ou d'autres solvants organiques pour nettoyer le produit

Mise en garde:

• Le non-respect des instructions ci-dessous pourrait entraîner des blessures corporelles graves ou des dommages matériels
• Lorsque le produit n'est pas utilisé pendant une longue période, retirez les batteries avant de le ranger.
• Avant de vous débarrasser d'une batterie, isolez les contacts électriques avec du ruban adhésif. Le contact avec d'autres objets métalliques ou des batteries pourrait provoquer un incendie ou une explosion. Se débarrasser de la batterie conformément aux règlementations appropriées.
• Ne rangez pas ou ne laissez pas le produit ou la batterie dans un coffre ou sur le tableau de bord d'un véhicule ou en plein soleil ou à une température intérieure élevée, car une surchauffe pourrait provoquer des brûlures en cas de fuite, d'incendie ou d'explosion.
• Ne déclenchez pas le flash avec la tête du flash (unité d'émission de lumière) en contact avec un corps humain ou tout autre objet pouvant causer des risques de brûlures et d'incendie
• Ne dirigez pas le flash près des yeux. Placez l'unité du flash au moins à 1 m du visage. Il pourrait blesser ou endommager les yeux. L'utilisation du flash indirect pour réduire l'intensité de la lumière est également recommandée.

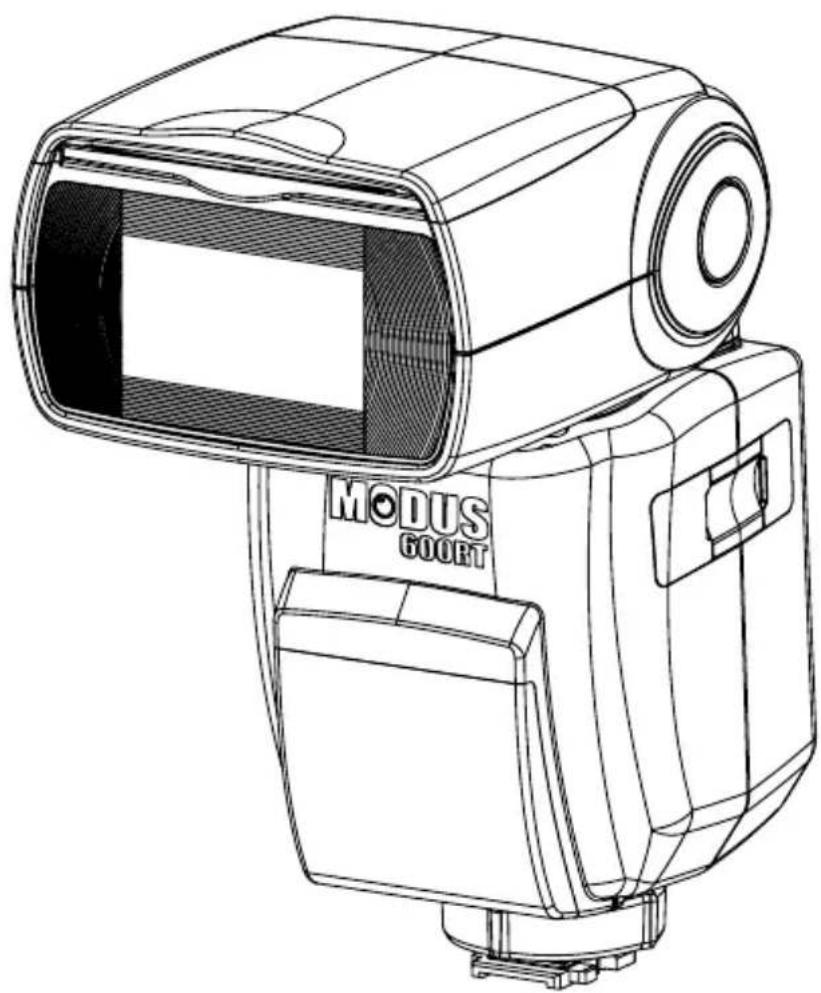

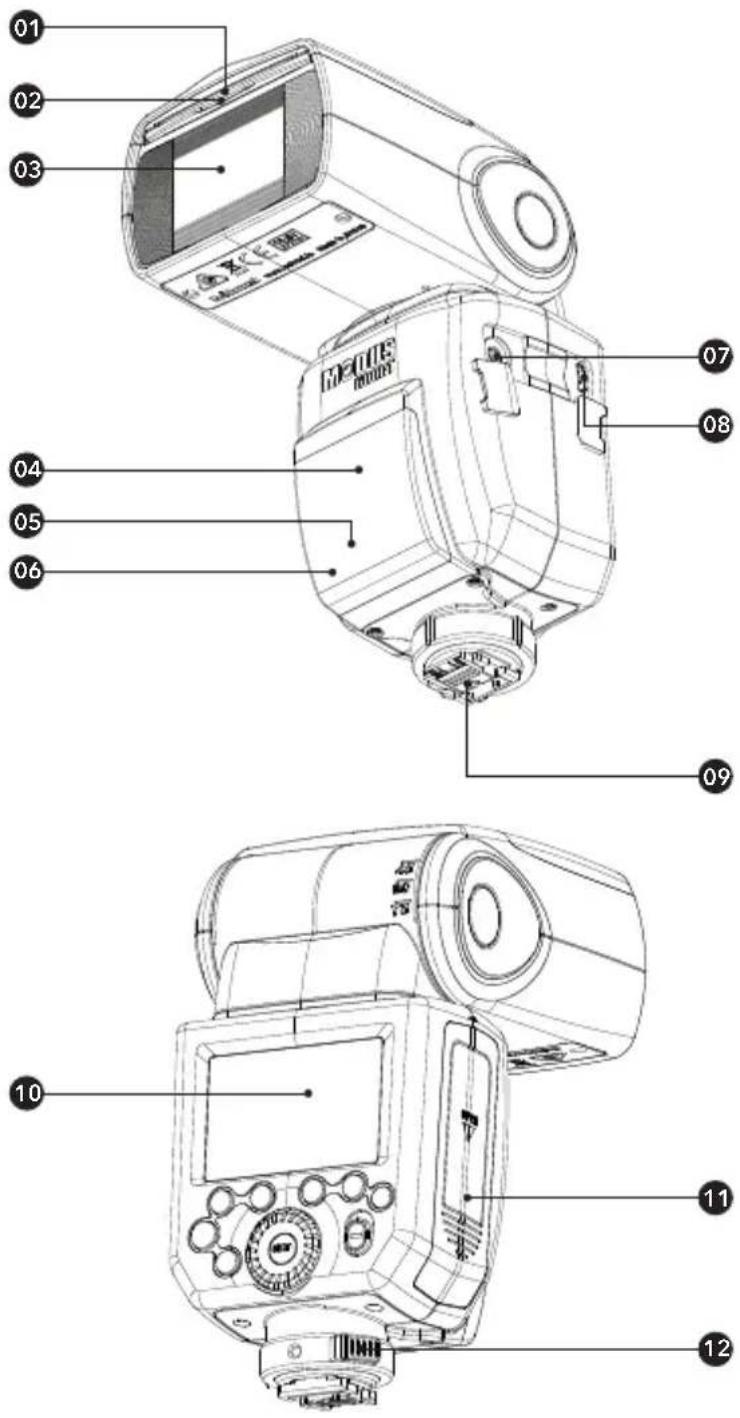

Nomenclature

01 02 03 04 05 06 07 08 09 10 11 12

Contenu de la nomenclature

1. Panneau de capture de lumière
2. Panneau large intégré
3. Tête du flash
4. Capteur de commande optique
5. Faisceau d'assistance de focalisation
6. Indicateurs de flash esclave prêts
7. Synchronisation du câble Jack
8. Port USB
9. Sabot flash
10. Panneau ACL à matrice à points
11. Compartiment batterie
12. Verrouillage rapide

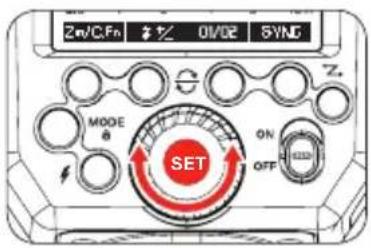

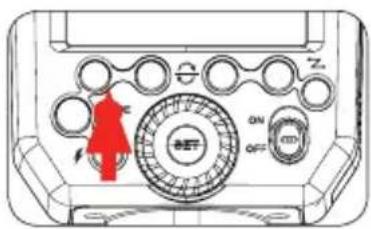

Nomenclature - Panneau de commande

13 14 15 16 MODE 8 ON OFF Z 19 20 21 22 17

1. Bouton de fonction 2
2. Bouton de fonction 1
3. Bouton de sélection du mode / bouton de verrouillage
4. Bouton de test / indicateur de flash prêt
5. Bouton de réglage
6. Bouton de fonction 3
7. Bouton de fonction 4
8. Mode sans fil / maître / esclave
9. Interrupteur On / Off
10. Cadrant de sélection

Nomenclature – Panneau

01 050 TTL Zoom 50nm 07 + 12 08 0.7m - 9.0m F4.0 0.5 1 2 4 9 18m Zm/C.Fn SYNC 11

Flash automatique TTL intelligent

1. Flash automatique TTL intelligent
2. A : Automatique M : Manuel
3. Zoom : Affichage du zoom
4. Distance de focalisation
5. Synchronisation haute vitesse
6. Indicateur de niveau de batterie
7. Correction d'exposition

au flash

1. Niveau de correction d'exposition au flash
2. Orifice
3. Échelle d'indicateur de la distance
4. Portée effective du flash
5. Signal sonore activé/désactivé (C. Fn 7)

• L'écran affiche uniquement les réglages actuellement appliqués.

• Les fonctions affichées au-dessus des touches de fonction 1 à 4, telles que SYNC et f. f. f., ées en fonction du statut des réglages.
• Lorsqu'un bouton ou un cadrant est actionné, le panneau ACL s'allume.

01 : Optique standard. 02 : Optique avec pré-flash.

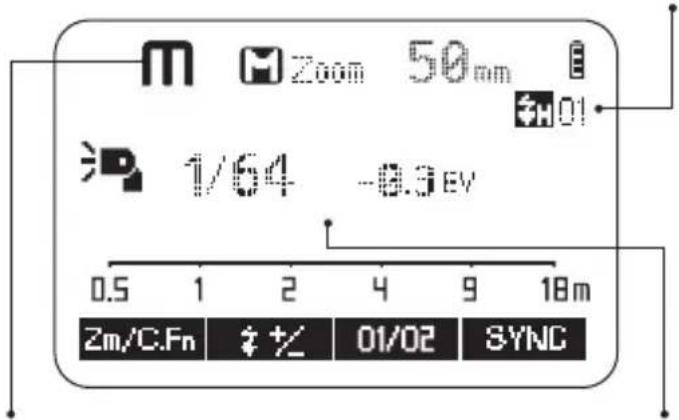

M Zoom 50nm 3H01 1/64 -8.3 EV 0.5 1 2 4 9 18m Zm/C.Fn #+ 01/02 SYNC

M : Flash manuel Puissance de sortie du flash manuel

Puissance du flash Nombre de clignotements

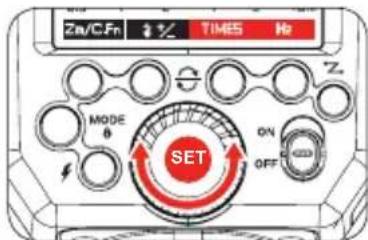

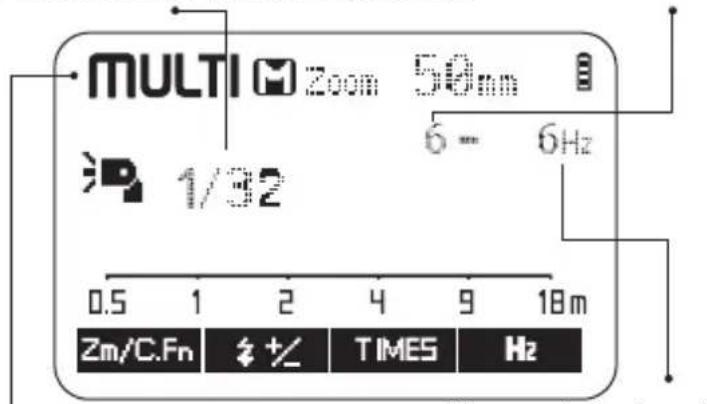

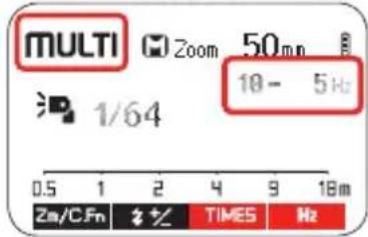

MULTI M Zoom 50mm 6 - 6Hz 1/32 0.5 1 2 4 9 18m Zm/C.Fn # +/ TIMES Hz

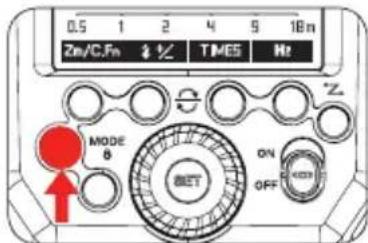

fréquence de clignotement MULTI : MULTI flash stroboscopique

(4) Prise de vue avec commande radio / prise de vue avec commande optique (a) Unité maître - Mode flash

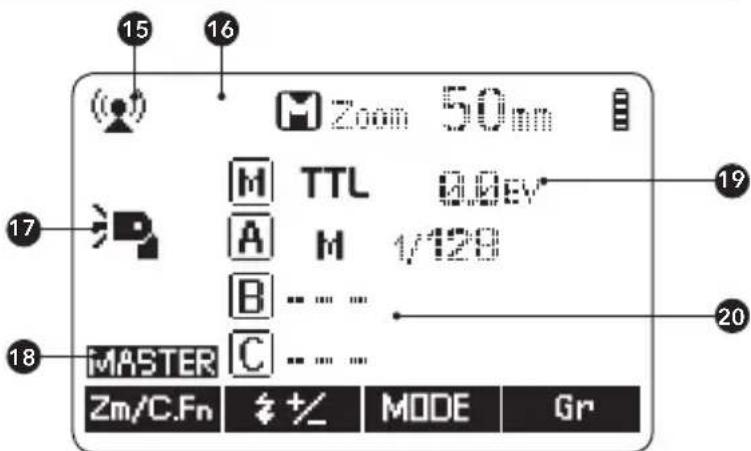

15 16 Zoom 50nm M TTL 0.8V A M 1/128 B MASTER C Zm/C.Fn +/- MODE Gr 17 18 19 20

1. : Prise de vue sans fil avec commande radio : Prise de vue sans fil avec commande optique
2. Mode flash:,
3. : Unité maître Flash activé

: Unité maître Flash désactivé : Unité maître du flash indirect Activé

1. MASTER
2. Groupe maître: Mode
3. Groupe A. B / C: Mode

(b) Unité esclave

TTL Zoom 50mm CH1 SLAVE A RHT1 Zm/C.Fn Gr CH

N° du canal Optique uniquement Mode esclave Group A Remote 1

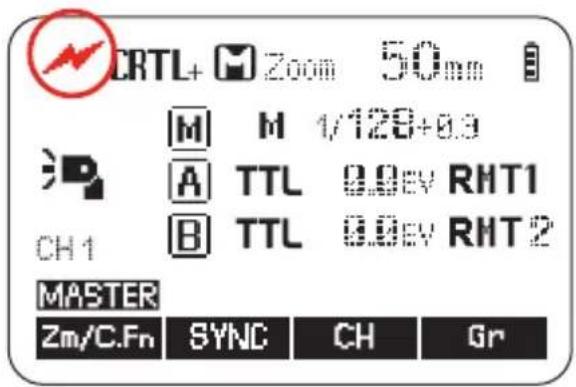

Panneau ACL en cinq modes

(1) Fixé à l'appareil photo

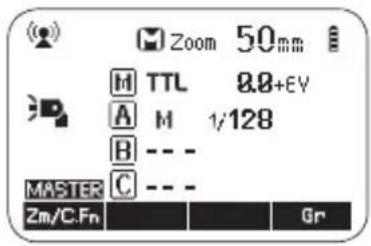

(2) Contrôle radio 2.4GHz : En tant qu'unité maître

Zoom 50mm M ...... A ...... B TTL 8.8kV MASTER C ...... Zm/C.Fn SYNC Gr

(3) Contrôle radio 2.4GHz : En tant qu'unité esclave Groupe A

(4) Contrôle optique : En tant qu'unité esclave

CRTL+ Zoom 50mm M M 1/128+0.3 A TTL 0.0EV RHT1 B TTL 0.0EV RHT2 MASTER Zm/C.Fn SYNC CH Gr

(5) Contrôle optique : En tant qu'unité esclave

TTL Zoom 50mm CH1 SLAVE A RHT1 Zm/C.Fn Gr CH

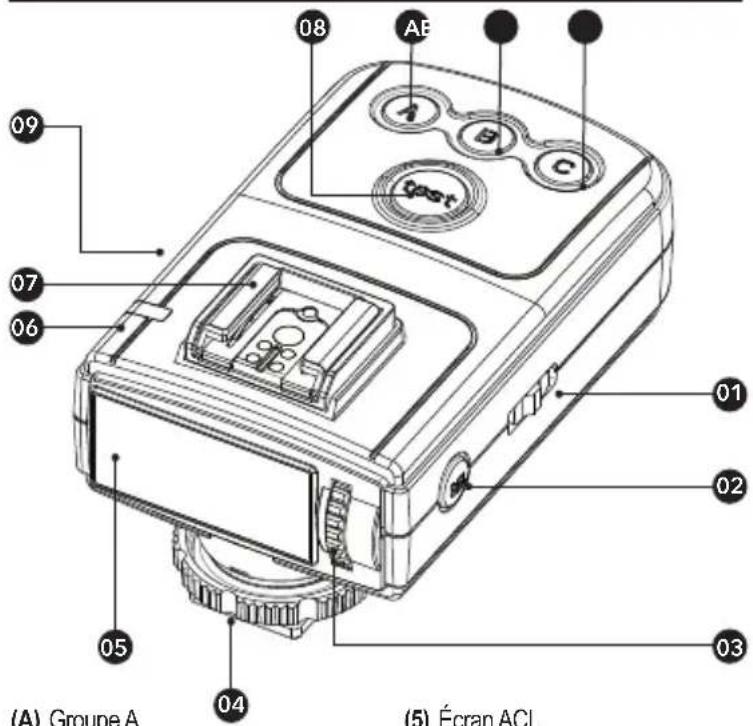

Nomenclature - Transmetteur Viper TTL

(A) Groupe A (5) Écran ACL

(A) Groupe A (B) Groupe B (C) Groupe C (1) Activé / Désactivé - interrupteur (2) SEL - choisir le bouton (3) Ajustez le cadrant - Pour régler les réglages (4) Verrouillage de roue

(5) Écran ACL

(6) Puissance / Statut du voyant

(7) Sabot flash

(8) Test - bouton

(9) Micro USB – Mise à jour du microprogramme

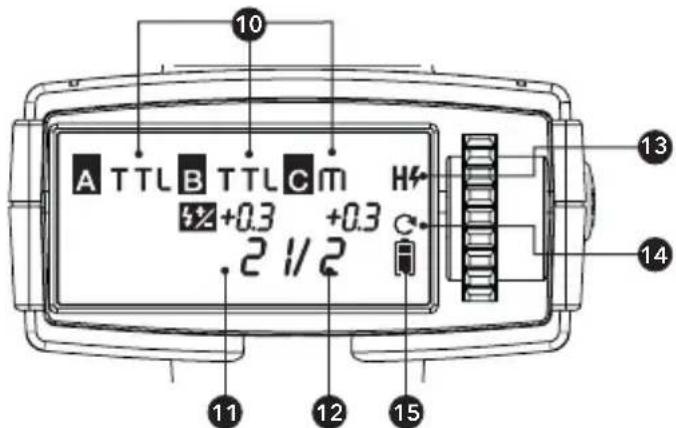

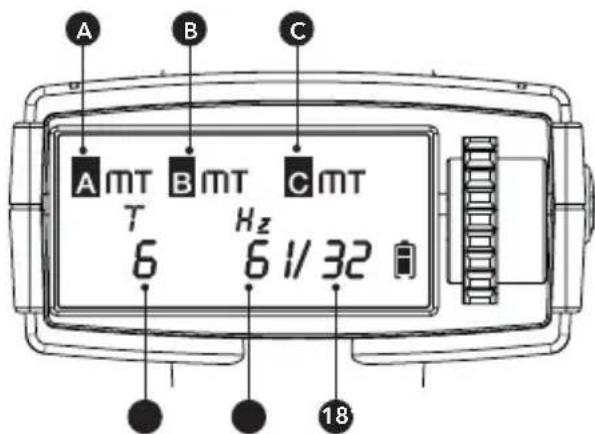

Écran transmetteur ACL

A TTL B TTL C m +0.3 +0.3 .2 1/2 10 13 14 11 12 15

Mode multiple

A B C A mT B mT C mT T Hz 6 6 1/32 18

(10) Manuel / TTL / Mode désactivé (11) Niveau de correction de l'exposition au flash (12) Sortie du flash manuel (13) Synchronisation haute-vitesse (14) Toujours Activé (15) Indicateur de niveau de batterie

(16) Nombre de clignotements (17) Fréquence de clignotement (18) Puissance de sortie du flash

- Le transmetteur Viper est inclus dans le kit sans fil Modus 600RT et dans le kit Pro sans fil Modus 600RT et vendu séparément

Que contient le modus 600RT?

1. Modus 600RT Speedlight
2. Mini support
3. Pack de batterie Li-ion
4. Boîtier de protection
5. Chargeur de batterie
6. Manuel d'utilisation
7. Câble Micro USB

Que contient le kit sans fil modus 600RT?

1. Modus 600RT Speedlight
2. Mini trépieds
3. Viper TTL Transmitter
4. Boîtier de protection
5. Pack de batterie Li-ion
6. Manuel d'utilisation
7. Chargeur de batterie
8. Batteries AA x 2
9. Câble Micro USB

Que contient le kit pro modus 600RT?

1. Modus 600RT Speedlight x 2
2. Câble Micro USB
3. Transmetteur Viper TTL
4. Mini trépieds x 2
5. 2 x Pack de batterie Li-ion Battery
6. Boîtier de protection x 2
7. Chargeur de batterie
8. Manuel d'utilisation
9. Batteries AA x 2

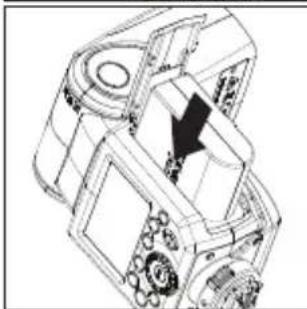

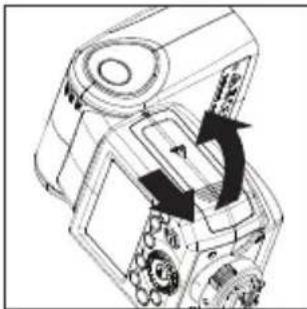

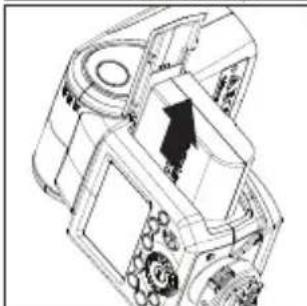

Batterie et chargeur

• La batterie HLX-MD1 doit être chargée avant utilisation.
• Utilisez le chargeur MD1 MKII fourni pour charger la batterie.
• Retirez la batterie du chargeur lorsque la charge est terminée et débranchez le chargeur du secteur. Une batterie complètement chargée offrira environ 500 flashes à pleine puissance et encore plus lorsque le niveau de puissance est réduit. La composition et la construction du pack de batterie MD1 offrent un temps de rafraîchissement très fiable et rapide pour le speedlight.

Comment ranger la batterie

Lorsque la batterie n'est pas utilisée, retirez-la du chargeur ou du speedlight et rangez-la dans un endroit frais et sec. Exposer la batterie à une température plus élevée peut raccourcir la durée de vie de la batterie. Rangez la batterie presque vide (une barre dans l'indicateur de niveau de batterie) lorsqu'elle n'est pas utilisée pendant une longue période de temps. Pour une durée de vie optimale de la batterie, utilisez-la régulièrement et, si elle n'est pas utilisée pendant plus de 6 mois, chargez complètement la batterie et utilisez-la avec le Modus 600RT jusqu'à ce que le niveau de la batterie dépasse 1 barre avant de la ranger.

Durée de vie de la batterie

La durée de vie d'une batterie rechargeable est limitée. La capacité diminue progressivement avec l'utilisation et l'âge du pack de batterie. Remplacez le pack de batterie lorsque le temps de cycle du flash devient plus long ou le nombre de flashes diminue sensiblement. La durée de vie de la batterie peut varier considérablement en fonction de la façon dont elle est rangée, des conditions de fonctionnement et de l'exposition à des conditions environnementales inadéquates.

Mise en garde

• Ne pas court-circuiter la batterie
• Ne pas laisser la batterie dans de l'eau ou du feu
• Ne pas laisser tomber ou démonter ou soumettre les batteries à un impact fort ou à un choc mécanique continu
• Arrêtez d'utiliser la batterie si elle présente des signes d'endommagement ou de gonflement dans le boîtier et jeter la batterie conformément à la réglementation locale appropriée

Comment charger la batterie

La batterie HLX-MD1 doit être chargée avant utilisation. Utilisez le chargeur MD1 MKII fourni pour charger la batterie. Connectez le chargeur MD1 MKII à un adaptateur USB (min 5V 2 Amp) avec le câble Micro USB fourni. Pour commencer la charge, insérez la batterie HLX-MD1 dans le chargeur MD1 MKII, la première barre LED verte s'allume pour indiquer que la batterie est en charge. Lorsque les 4 barres LED vertes sont allumées, la charge est terminée, retirez la batterie du chargeur et débranchez le chargeur du réseau électrique.

Montage et retrait de la batterie

1. Pour monter la batterie, poussez le couvercle du compartiment de la batterie vers le bas et ouvrez-le.

1. Selon le signe triangulaire sur le pack de batterie, insérez-la dans le compartiment jusqu'à ce qu'une pince blanche verrouille la batterie en émettant un clic.

1. Pour retirer la batterie, appuyez sur la pince blanche et le pack de batterie s'affiche. Ensuite, fermez le compartiment.

Indication du niveau de la batterie

Assurez-vous que la batterie est bien fixée au flash. Vérifiez l'indication du niveau de la batterie sur l'écran ACL pour voir le niveau de batterie restant.

Avertissement de batterie faible

Indication de niveau de batterie	Signifie
3 barres	Pleine
2 barres	À moitié
1 barre	Faible
Aucune barre	Batterie faible, rechargez-la
Clignotant	Le niveau de la batterie sera utilisé immédiatement.Remarque : Veuillez recharger la batterie le plus tôt possible (dans les 10 jours).Ensuite, la batterie peut être utilisée ou rangée telle que indiquée dans la section « Comment ranger la batterie »

1. Connectez le flash

Glissez le pied pour montage flash dans le sabot flash de l'appareil photo jusqu'au bout.

2. Sécuriser le flash -

Appuyez sur le bouton de déverrouillage pour faire tourner l'anneau de verrouillage sur le pied du flash jusqu'à ce qu'il se verrouille vers la droite.

3. Détacher le flash:

a) Appuyez sur le bouton de déverrouillage. b) Tournez l'anneau de blocage vers la gauche jusqu'à ce qu'il soit desserré. c) Faites glisser le flash hors de la griffe de l'appareil photo.

Gestion de l'alimentation

Utilisez le bouton ON / OFF pour allumer ou éteindre le flash. Éteignez le flash s'il ne sera pas utilisé pendant une longue période. Régler comme flash maître, il s'éteint automatiquement après une certaine période (environ 90 secondes) d'utilisation inactive. Appuyez micrométriquement sur l'obturateur de l'appareil photo ou appuyez sur n'importe quel bouton flash activera le flash. Régler comme flash esclave, il entrera en mode veille après une certaine période (réglable, 60 minutes par défaut) d'utilisation inactive. Appuyer sur n'importe quel bouton flash activera le flash.

La désactivation de la fonction d'arrêt automatique est recommandée lorsque le flash est utilisé hors champs. (C. Fn-APO)

La désactivation de la fonction d'arrêt automatique est recommandée lorsque le flash est utilisé hors champs. (C. Fn-Sv APOT, Page 72)

Mode flash - Flash automatique TTL intelligent

Ce flash dispose de trois modes de flash : TTL intelligent, Manuel (M), et MULTI (Stroboscopique). En mode TTL intelligent, l'appareil photo et le flash fonctionnent ensemble pour calculer l'exposition adéquate pour le sujet et l'arrière-plan. Dans ce mode, plusieurs fonctions TTL sont disponibles : FEC, FEB, FEL, HSS, deuxième synchronisation de rideau, flash de modélisation. Ceux-ci peuvent être contrôlés avec le Modus 600RT ou avec l'écran de menu de l'appareil photo.

Appuyez sur le bouton de sélection du mode et trois modes flash s'affichent sur l'écran ACL un par un à chaque fois que l'on appuie.

Mode TTL intelligent

Appuyez sur la touche Sélection du mode Bouton pour accéder au mode TTL intelligent.

L'écran ACL affichera TTL intelligent.

Appuyez à mi-course sur le bouton déclencheur de l'appareil photo pour la mise au point. L'ouverture et la plage de flash effective s'affichent sur l'écran ACL.

Lorsque le bouton de l'obturateur est complètement enfoncé, le flash déclenchera un pré-flash que l'appareil photo utilisera pour calculer la puissance adéquate de sortie du flash avant que la photo ne soit prise.

FEC: correction d'exposition au flash

Avec la fonction FEC, vous pouvez régler le niveau calculé de -3 à +3 en 1/3 arrêts. Il est important dans des situations où un réglage minimal du système TTL est nécessaire en fonction de l'environnement d'éclairage.

0.5 1 2 3 4 5 6 7 8 9 10m ZnVCFr 3.2 MODE 8 ON OFF SET

Réglage:

1. Appuyez sur le bouton de fonction 2 <

L'icône <57> et le niveau de correction d'exposition au flash seront sélectionnées sur l'écran ACL.

TTL Zoom 50mm ±2 + 8.7 0.5 1 2 4 9 18m Zn/CFn ±%

1. Réglez le niveau de correction d'exposition au flash.
2. Tournez le cadrant de sélection pour régler la valeur.
3. "0.3" signifie 1/3 de pas, "0.7" signifie 2/3 de pas.
4. Pour annuler la correction d'exposition au flash, réglez la valeur sur "+0".

1. Appuyez de nouveau sur la touche < SET> pour confirmer le réglage.

FEB: décalage d'exposition au flash

Le décalage d'exposition au flash peut être réglé à partir de votre appareil photo. Veuillez vous référer au manuel d'utilisation de l'appareil photo pour plus de détails.

Verrouillage FV : verrouillage de la valeur du flash

La valeur de verrouillage du flash peut être activée à partir de l'appareil photo. Veuillez vous référer au manuel d'utilisation de l'appareil photo pour plus de détails.

La synchronisation haute vitesse (HSS) permet de synchroniser le flash avec toutes les vitesses d'obturation de l'appareil photo. C'est pratique lorsque vous souhaitez utiliser la priorité d'ouverture pour les portraits de flash d'appoint.

0.5 1 2 3 4 5 10 ZnVCFn 非标 SYNC MODE ON OFF OFF

1. Appuyez sur le bouton de fonction 4.

< SYNC > pour activer la Synchronisation à haute vitesse. Le symbole

< 📊> apparaît alors à l'écran

- Avec la synchronisation haute vitesse, plus la vitesse d'obturation est rapide, plus la plage effective est courte.

- Pour retourner au mode flash normal, appuyer deux fois sur le bouton

- Le mode Multi-Flash ne peut pas être réglé en mode synchronisation haute vitesse

- La protection contre la surchauffe peut être activée après 15 flashes consécutifs haute vitesse

Synchronisation du second rideau

La synchronisation du second rideau (synchronisation du rideau arrière) peut être activée à partir de l'appareil photo. Veuillez vous référer au manuel d'utilisation de l'appareil photo pour plus de détails.

• Lorsque la synchronisation du rideau arrière est activée, elle ne sera pas affichée sur le modus 600RT speedlight. Voir l'écran ACL sur l'appareil photo.

Mode flash - flash manuel

La sortie du flash est réglable à partir d’une puissance maximale de 1/1 à 1/128ème puissance en 1/3ème d’incréments d’arrêt. Pour obtenir une exposition adéquate au flash, utilisez un flash-mètre manuel pour déterminer la sortie du flash souhaitée.

0.5 1 2 4 9 18m ON/C.Fn $ % 01/02 SYNC MODE ON SET OFF Zoom 50nm 1/128 0.5 1 2 4 9 18m Zm/C.Fn $ % 01/02 SYNC

1. Appuyez sur le bouton pour que s'affiche.

Zn/C.Fn 01/02 SYNC MODE SET ON OFF

1. Tournez le cadrant de sélection pour choisir une valeur de sortie de flash souhaitée.
2. Appuyez de nouveau sur le bouton < SET > pour confirmer le réglage.

Plage de puissance de sortie du flash

Le tableau suivant permet de voir plus facilement comment l'arrêt change en fonction de f / arrêt lorsque vous augmentez ou diminuez la sortie du flash.

Par exemple, lorsque vous diminuez la sortie du flash : 1 / 2, 1 / 2-0.3, ou 1 / 2-0.7, ou augmentez la sortie du flash : 1 / 2, 1 / 2 + 0.3, 1 / 2 + 0.7, 1 / 1.

Chiffres affichés lors de la réduction du niveau de sortie du flash

1/1 1/2 1/4 1/2+0.7	1/1-0.3 1/2-0.3 ----	1/2-0.3 ----	1/1-0.7 1/2+0.7	7 1/2-0.7
	1/2+0.7	1/4+0.7 ----	1/2+0.3	0.3 1/4+0.3

Chiffres affichés lors de l'augmentation du niveau de sortie du flash

Réglage de l'unité secondaire optique O1

En mode flash manuel M, appuyez sur le bouton pour que ce flash puisse fonctionner comme un flash secondaire optique O1 à l'aide de son capteur optique. Avec cette fonction, le flash se déclenche de manière synchrone lorsqu'un deuxième flash principal est déclenché. C'est le même effet que l'utilisation d'un déclencheur radio pour déclencher le flash hors champ. Ceci permet de créer de multiples effets lumineux.

Réglage de l'unité secondaire optique O2

En mode flash manuel M, appuyez sur le bouton <01/02> pour que ce flash puisse fonctionner comme un flash secondaire optique.

O2 à l'aide de son capteur optique. Avec cette fonction, le flash se déclenche de manière synchrone lorsqu'un deuxième flash principal est déclenché comme dans O1, mais il ignorera le pré-flash de mesure et ne déclenchera qu'en réponse au flash d'exposition à partir de l'unité principale.

Le déclenchement optique O1 et O2 n'est disponible qu'en mode flash manuel M.

Mode flash : MULTI (flash stroboscopique)

Avec un flash stroboscopique, une série de flashes rapides est déclenchée. Il peut être utilisé pour capturer plusieurs images d'un sujet en mouvement en une seule photo. Vous pouvez régler la fréquence de déclenchement (nombre de flashes par seconde exprimé en Hz), le nombre de flashes et la puissance de sortie du flash.

0.5 1 2 4 9 18m Zn/C.Fn 4/2 TIMES Hz MODE 8 ON OFF

MULTI Zoom 50mm 18 - 5Hz 1/64 0.5 1 2 4 9 18m Zn/C.Fn % TIMES Hz

Zn/C.Fn 3½ TIME 1Hz MODE SET ON OFF OFF

1. Appuyez sur le bouton

pour que

MULTI > s'affiche

1. Tournez le cadran de sélection pour choisir une puissance de sortie de flash souhaitée.
2. Réglez la fréquence du flash et le nombre de flashes.

- Appuyez sur le bouton < Times >

• Tournez le cadrant de sélection pour régler le nombre de flashes

- Appuyez sur < Hz >

- Tournez le cadrant de sélection pour choisir une fréquence de déclenchement flash souhaitée

- Après avoir terminé le réglage, appuyez sur le bouton et tous les réglages s'affichent.

Calculer la vitesse de l'obturateur

Lorsque le flash stroboscopique est déclenché, l'obturateur reste ouvert jusqu'à ce que le déclenchement s'arrête. Utilisez la formule ci-dessous pour calculer la vitesse d'obturation et réglez-la sur l'appareil photo.

Vitesse de l'obturateur

Par exemple, si le nombre de flashes est de 10 et la fréquence de déclenchement est de 5 Hz, la vitesse d'obturation doit être d'au moins 2 secondes.

Pour éviter de surchauffer et de détériorer la tête du flash, n'utilisez pas le flash stroboscopique plus de 10 fois consécutives

• Après 10 fois, accordez un temps de repos d'au moins 15 minutes au speedlight. Si vous essayez d'utiliser le flash stroboscopique plus de 10 fois de consécutives, le déclenchement peut s'arrêter automatiquement pour protéger la tête du flash. Si cela se produit, accordez un temps de repos d'au moins 15 minutes au speedlight.
• Le flash stroboscopique est le plus efficace avec un sujet très réfléchissant contre un fond sombre.
• L'utilisation d'un trépied et d'une télécommande est recommandée.
• Une sortie flash de 1/1 et 1/2 ne peut pas être réglée pour un flash stroboscopique
• Le flash stroboscopique peut être utilisé avec "Bulb"
• Si le nombre de flashes s'affiche comme « -- », le déclenchement continuera jusqu'à ce que l'obturateur se ferme ou jusqu'à ce que la batterie soit déchargée. Le nombre de flashes sera limité tel qu'indiqué dans le tableau suivant.

Flashs stroboscopiques maximaux:

Sortie du flash Hz	1	2	3	4	5	6-7	8-9
1/4	7	6	5	4	4	3	3
1/8	14	14	12	10	8	6	5
1/16	30	30	30	20	20	20	10
1/32	60	60	60	50	50	40	30
1/64	90	90	90	80	80	70	60
1/128	100	100	100	100	100	90	80

Sortie du flash Hz	10	11	12-14	15-19	20-50	60-199
1/4	2	2	2	2	2	2
1/8	4	4	4	4	4	4
1/16	8	8	8	8	8	8
1/32	20	20	20	18	16	12
1/64	50	40	40	35	30	20
1/128	70	70	60	50	40	40

Si le nombre de flashes s'affiche comme « - », le nombre maximal de flashes sera tel qu'indiqué dans le tableau suivant, quelle que soit la fréquence du flash.

Sortie du flash	1/4	1/8	1/16	1/32	1/64	1/128
Nombre de Flashes	2	4	8	12	20	40

Éclairage flash sans fil maître/esclave

Lorsque le mode de prise de vue de l'appareil photo est réglé sur un mode complètement automatique ou en mode Zone image, les opérations dans ce chapitre ne sont pas disponibles. Réglez le mode de prise de vue de l'appareil photo à P / Tv / Av / M / B (mode zone créative). • Le « Modus 600RT » fixé au sabot flash de l'appareil est appelé unité « Maître ». Un deuxième « Modus 600RT » sans fil est appelé l'unité « Esclave » - Vous pouvez également contrôler sans fil le Modus 600RT en tant qu'élément « esclave » à l'aide d'un transmetteur « Viper TTL » en tant qu'unité « Maître » fixé au sabot flash de l'appareil photo attached to the camera hotshoe

L'utilisation (Maître / Esclave) avec une fonction de contrôle sans fil 2.4GHz vous permet de réaliser facilement des prises de vue avec éclairage avancé multi-flash sans fil, de la même manière que la photographie autoflash TTL intelligent II. Le système est conçu de manière à ce que les réglages du « Maître » fixé à l'appareil photo soient automatiquement appliqués aux speedligh esclave sans fil. Par conséquent, vous n'avez pas besoin d'utiliser ou d'ajuster les esclaves pendant la prise de vue.

Position et plage de fonctionnement (Exemple de prise de vue sans fil)

- éclairage au flash sans fil Maître / Esclave

ESCLAVE MAITRE Contrôle sans fil 2,4 GHz avec portée de 100 m

Le « Maître », fixé à l'appareil photo, peut être un « Modus 600RT » ou « un transmetteur Viper TTL »

• Utilisez le mini support fourni pour maintenir l'unité esclave en position verticale
• Avant la prise de vue, effectuez un test de flash et un test de prise de vue
• La distance de transmission peut varier en fonction de la position du speedlight esclave, de l'environnement et des conditions météorologiques.

Prise de vues avec flash multiple sans fil

Vous pouvez répartir les unités esclaves en deux ou trois groupes et effectuer le flash automatique TTL intelligent II. En outre, vous pouvez définir et prendre des vues avec un mode flash différent pour chaque groupe de déclenchement, jusqu'à trois groupes, plus un maître.

- Prise de vue automatique avec deux groupes esclaves

ESCLAVES GROUPE A MAITRE ESCLAVES GROUPE B

- Prise de vue automatique avec trois groupes esclaves

A B M C

La prise de vue sans fil à l'aide de la transmission radio a des avantages par rapport à la prise de vue sans fil à l'aide d'un contrôle optique, de telle sorte qu'en étant moins affecté par des obstacles et n'étant pas obligé de pointer le capteur sans fil de l'unité esclave vers l'unité maître. Les principales différences fonctionnelles sont les suivantes :

Fonction	Commande radio	Commande optique
Distance	100m	15m
Canal	DCM	1~4
Puissance A / B / C	OFF, 1/128~1/1	1/128~1/1
Interférence Difficile Facile
Groupe	A/B/C	A/B/C

Réglages sans fil

Vous pouvez passer du flash normal au flash sans fil. Pour la prise de vue flash normale, assurez-vous de régler le paramètre sans fil sur OFF.

Réglage de l'unité Maître

TTL → 钼 TTL → TTL TTL → 钼 TTL → TTL TTL → 钼 TTL → TTL Zoom 50nm M TTL A M 1/120 B MASTER 乙型/ヒアガ

Appuyez sur le bouton Z > pour que < > et < MAÎTRE > s'affichent sur l'écran ACL.

Réglage de l'unité Esclave

TTL Zoom 50mm SLA' ON OFF

Appuyez sur le bouton < Z > pour que < (→) < ESCLAVE > s'affichent sur l'écran ACL.

Activer / désactiver le flash de l'unité maître

1. Appuyez sur le bouton de fonction 4 < Gr > et un groupe M / A / B ou C sera mis en surbrillance

Zoom 50mm M A B MODE On MASTERS Zn MODE ON SET

1. Appuyez sur le bouton de fonction 4 < Gr > jusqu'à ce que < M > soit mis en surbrillance
2. Appuyez sur le bouton de fonction 3 MODE > jusqu'à ce que soit <--->. Le speedight maître est maintenant désactivé

Réglage du mode GROUPE - TTL / m / OFF

À partir du Speedlight Modus « Maître », chaque réglage du groupe M (speedlight maître) / A / B / C le « mode » réglage peut être réglé individuellement.

1. Appuyez sur le bouton de fonction 4 < Gr > • Appuyez sur le bouton de fonction 4 < Gr > jusqu'à ce que < A > soit mis en surbrillance

1. Appuyez sur le bouton de fonction 3 < MODE > et sélectionnez le mode souhaité TTL intelligent / Manuel / Off

Régler le DCM (correspondance des canaux numériques)

Le Modus 600RT 2.4GHz sans fil est initialement défini sur un « canal ouvert » général et peut être utilisé tel quel. Pour éviter les interférences avec d'autres systèmes de flash sans fil, nous vous recommandons DCM (compatibilité de canal numérique) votre Speedlight Modus 600RT et Viper TTL

Maître - viper TTL ou modus 600RT

Co d.n9 OK

1. Si vous avez un Viper TTL, lancez le DCM compatible avec le Viper TTL

- Activez le transmetteur Viper TTL tout en maintenant enfoncé le bouton et relâchez le bouton

après 2 secondes

• L'écran ALC Viper affichera

MASTER

1. Si vous n'utilisez pas Viper TTL et ne souhaitez utiliser le DCM sur plusieurs Modus 600RT, utilisez n'importe quel Modus 600RT comme unité maître

- Appuyez sur le bouton en mettant en marche le Modus 600RT

- Un écran ACL vert sur le Modus 600RT affichera < MASTER >

Esclave - Modus 600RT

MODE ON OFF

1. Appuyez sur le tout en mettant en marche le Modus 600RT esclave

SLAVE OK

1. Un écran ACL rouge affiche "Esclave OK" Cet Modus 600 RT esclave est maintenant compatible avec DCM
2. DCM est compatible de la même manière que tout Modus 600RT esclave supplémentaire lorsque le Maître est toujours en marche

Une fois que toutes les unités esclaves sont compatibles avec DCM, redémarrez tous les maîtres et les esclaves en appuyant sur OFF/ON

- Une fois que tous les appareils sont compatibles avec DCM, ils mémoriseront l'ID unique même si l'alimentation est coupée. Par conséquent, vous devez seulement régler DCM une fois

- Si vous ajoutez plus de speedlights ou des unités Viper TTL à votre gamme, vous devez effectuer à nouveau la compatibilité DCM pour toutes vos unités

Modus 600RT - Réinitialiser

RESET MODE a ON OFF Z 端口 端口

- Pour réinitialiser le Modus 600RT aux réglages d'usine par défaut, appuyez sur les boutons de fonction 3 et 4 en même temps et maintenez les boutons enfoncés jusqu'à ce que l'écran ACL affiche <

RESET > relâchez les boutons

- Lorsque le Modus 600RT est réinitialisé, le DCM est également réinitialisé dans le canal ouvert et le DCM précédent est perdu

Prise de vue complète automatique avec flash sans fil TTL intelligent

Prise de vue automatique de base avec flash sans fil avec une unité esclave unique

• Fixez un Modus 600RT à l'appareil photo et réglez-le comme unité maître (Page 59) - Le transmetteur Viper TTL peut également être utilisé comme unité maître pour contrôler le Modus 600RT esclave sans fil (PAGE 68)

2. Réglage de l'unité esclave

- Réglez le modus 600RT esclave sur le paramètre < SLAVE > (Page 59)

3. Position de l'appareil photo et du speedlight

- Placez l'appareil photo avec l'unité maître fixée et le Modus esclave dans la plage radio

4. Réglez le mode flash du groupe a sur

• Vérifiez que le groupe est réglé sur. Si non, appuyez sur le bouton jusqu'à ce que soit affiché
• Vérifiez que l'unité esclave est réglée automatiquement = à par l'unité maître

5 Vérifiez que les unités maître / esclave sont prêtes

Vérifiez le speedlight maître, si l'indicateur prêt s'allume et que les indicateurs prêts de flash esclave clignotent

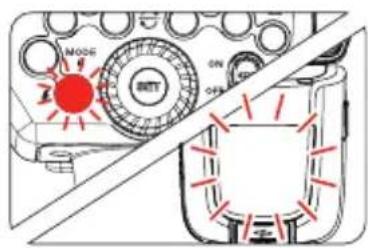

6 Vérifiez l'opération speedlight maître / esclave

• Appuyez sur le bouton de test <4> de l'unité maître
• Le speedlight esclave clignote. Si elle ne se déclenche pas, vérifiez la position ou la distance de l'esclave du maître
• Vous êtes maintenant prêt à prendre une photo avec l'éclairage flash sans fil

MODE ON OFF

Utiliser le flash sans fil automatique

Lorsqu'une sortie de flash plus forte ou un fonctionnement d'éclairage plus pratique est nécessaire, augmentez le nombre de speedlight esclaves. Pour ajouter des unités esclaves, utilisez les mêmes étapes que le réglage du « flash sans fil automatique avec une seule unité esclave » (Page 28). Tout esclave peut être réglé comme groupe (A / B / C).

Lorsque le nombre d'unités esclaves augmente ou que le déclenchement du flash maître est réglé sur ON, la commande automatique est effectuée pour déclencher tous les flashes à la sortie de flash correcte pour s'assurer que la sortie totale du flash entraîne une exposition standard.

• Si l'arrêt automatique de l'unité esclave se produit, appuyez sur le bouton test de flash de l'unité maître pour allumer l'unité esclave. Notez que le flash test ne peut pas être effectué lorsque la minuterie de l'appareil photo, etc. fonctionne - Le réglage de l'arrêt automatique des unités esclaves peut être modifié (C. Fn-Sv / APOT page 72) - Dans les réglages C. Fn, vous pouvez activer un signal sonore lorsqu'un Modus 600RT est rechargé et prêt à être déclenché à nouveau

Réglage avancé avec flash sans fil entièrement automatique

Avec le système sans fil, les fonctions suivantes réglées sur l'unité maître seront automatiquement réglées sur l'unité esclave. Pour cette raison, vous n'avez pas besoin d'utiliser l'unité esclave et pouvez l'utiliser à partir du maître de la même manière que la photographie flash normale.

• Correction d'exposition au flash < ± > (Page 53) • Décalage d'exposition au flash < FEB > (Page 54)
• Verrouillage FV : Verrouillage de la valeur du flash (Page 54)
• Synchronisation haute vitesse (Page 54)
• Flash manuel (Page 55) • MULTI : Flash stroboscopique (Page 56)

Unité multiple maître

Vous pouvez utiliser deux appareils photo ou plus avec des unités flash maîtres sur chacun pour changer la prise de vue de l'appareil photo tout en gardant la même configuration d'éclairage (unités esclaves) dans la photographie instantanée sans fil.

• La synchronisation du deuxième rideau n'est activée que lorsque vous utilisez le transmetteur Viper TTL

M : Prise de vue avec flash sans fil avec flash manuel

Ceci décrit la technologie sans fil à l'aide d'un flash manuel. Vous pouvez effectuer une prise de vue avec un réglage de sortie de flash différent pour chaque unité esclave (groupe de déclenchement). Réglez tous les paramètres sur l'unité maître.

24/CFm # MODE Gr MODE 1/4 +0.3 M 1/128+0.3 B M 1/42 +0.3 C M 1/16 +0.3 MASTER

Zoom 50 mm M TTL 1/4 +0.3 A M 1/128+0.3 B M 1/42 +0.3 C M 1/16 +0.3 MASTER Zm/C.Fn % MODE Gr

1. Régler le mode flash manuel sur
2. Appuyez sur le bouton de fonction 4 < Gr > pour choisir le groupe
3. Appuyez ensuite sur le bouton de fonction 3 < MODE > pour régler le mode
4. Régler la puissance de sortie du flash manuel

- Appuyez à nouveau sur le bouton de fonction 2

Tournez le cadrant de sélection pour ajuster la sortie du flash du groupe

- Appuyez sur le bouton pour confirmer

1. Régler la puissance individuelle de sortie du flash manuel
2. Chaque groupe M (Master speedlight)(Speedlight maître) / A / B / C peut être réglé individuellement à différents niveaux de puissancel

- Configurez n'importe quel groupe sur <--> pour désactiver la puissance de ce groupe

MULTI : prise de vue sans fil avec flash multi-répétitif stroboscopique

MULTI Zoom 50nm 18 - 5 Zn/CFm A ON OFF MODE ON SET MEN

MULTI Zoom 50mm 18 - 5 Hz 7/54 M ON A ON B OFF C OFF Z/C.Fn Gr MENU

1. Régler le flash stroboscopique
2. Sur le speedlight maître, appuyez sur le bouton jusqu'à ce que s'affiche
3. Tournez le cadrant de sélection pour régler la puissance de sortie du flash. Appuyez sur le bouton pour confirmer

- Appuyez sur le bouton de fonction 3 < Gr >. Ensuite, tournez le cadrant de sélection pour régler le groupe ON / OFF

- Appuyez sur le bouton de fonction 3 < Gr > pour sélectionner le groupe suivant. Appuyez sur le bouton pour confirmer

MULTI Zoom 50mm 1/32 6 ~ 6Hz ON OFF A ON C OFF +/- TIMES Hz MENU2

3. Régler les paramètres du flash stroboscopique

• Appuyez sur le bouton de fonction 4 < MENU1 >. Ceci affichera < MENU2 >
• Appuyez sur < ± > ou < Times > ou < Hz > pour ajuster le paramètre correspondant

M/a/b/c : prise de vue avec flash sans fil avec différents modes de flash pour chaque groupe

Vous pouvez effectuer des prises de vue avec différents modes de flash réglés pour chaque groupe de déclenchement (M / A / B / C). Les modes flash qui peuvent être réglés sont le flash automatique TTL intelligent / manuel / OFF. Lorsque le mode flash est en mode TTL intelligent, l'exposition est contrôlée pour générer une exposition standard pour le sujet principal en tant que groupe unique. Cette fonction est destinée aux utilisateurs de niveau avancé très compétents et expérimentés dans l'éclairage.

ESCLAVE A ESCLAVE B MAITRE ESCLAVE C Zoom 50mm M TTL 8.8+EV A M 1/128+0.3 B --- - MASTER C --- - Zn/C.Fn Gr TTL M Zoom 50mm SLAVE A Zm/C.Fn Gr Zoom 50mm M TTL 8.8+EV A M 1/128+0.3 B --- - MASTER C --- - Zn/C.Fn Mode Gr 1. Réglez l'unité maître • Appuyez sur le bouton < MODE > et réglez le mode flash sur < MASTER > Voir Page 59 2. Réglez le groupe de déclenchement des unités esclaves • Faites fonctionner et réglez les unités esclaves un par un • Appuyez sur le bouton de fonction < Gr > pour affecter le speedlight au groupe , ou . 3. Set the flash modes • Réglez le mode flash de chaque groupe de déclenchement en fonction de l'éclairage du speedlight maître. Voir Page 59. 4. Réglez la sortie du flash et le niveau de correction d'exposition au flash. • Pendant la sélection d'un groupe de déclenchement, appuyez sur le bouton de fonction 3 < ± > • Tournez le cadrant de sélection pour régler la fonction flash correspondant au mode flash et appuyez

TTL Zoom 50mm M TTL 8.8+FV A M 1/64 +8.3 B ---- C ---- MASTER Zm/C.Fn ⚠ MODE Gr

sur le bouton pour confirmer

• Lorsque vous utilisez le mode, réglez la puissance de sortie du flash
• Lorsque vous utilisez le mode, réglez le niveau de correction de l'exposition au flash si nécessaire
• Répétez l'étape 4 pour régler la fonction de flash de tous les groupes

Photographie: transmission optique

Ce produit est compatible avec le système d'éclairage sans fil optique de Sony (WL). Il peut fonctionner comme flash maître ou esclave en connexion sans fil optique. Configuré en flash maître, il peut contrôler les flashes Sony type HVL-F60M, HVL-F43M et HVL-F32M par connexion sans fil. Configuré en flash esclave, il peut être contrôlé en connexion sans fil par un flash Sony type HVL-F60M, HVL-F43M et HVL-F32M. Veuillez respecter les indications du protocole du système sans fil pour les appareils photo Sony. Pour la communication optique sans fil avec le Modus 600RT, en flash maître ou esclave, paramétrez votre flash Sony sur CTRL+ dans le menu du flash. Veuillez consulter le manuel d'utilisation de votre flash pour plus d'informations sur ce paramétrage.

• Le mode est désactivé dans le système d'éclairage sans fil optique (WL)
• Depuis le flash maître, le mode peut être configuré sur TTL, Manuel ou OFF.
• Depuis le flash maître, les chaînes et peuvent être configurées sur TTL ou OFF uniquement.
• Les flashes esclaves peuvent être configurés manuellement sur le mode manuel. Si vous configurez le flash esclave en mode manuel, veillez à configurer le groupe maître sur TTL.

Position et plage de fonctionnement

ESCLAVE MAITRE Activités Internes 15m(49.2ft) Activités Externes 10m(32.8ft) 80° 8m(26.2ft) 12m(39.4ft)

• Même avec plusieurs unités esclaves, l'unité maître peut les contrôler toutes via la technologie sans-fil. - Dans ce manuel d'utilisation, « l'unité maître » désigne le flash du speedlight fixé à l'appareil photo et l'unité « esclave » sera contrôlée par l'unité maître.

Réglages sans fil

Vous pouvez passer du flash normal au flash sans fil. Pour la prise de vue flash normale, assurez-vous de régler le paramètre sans fil sur

Réglage de l'unité maître

TTL → TTL → DTL → TTL DRTL - Zoom 50nm M TTL 1/128+B A M 1/128 B MASTER

Appuyez sur le bouton < Z > pour que < ↗ CRTL+> et < MAITRE > s'affichent sur l'écran ACL.

[Unreadable]

Remarque : En mode < CTRL+ > + > pour le flash maître, vous devez paramétrer l'appareil photo sur le mode flash sans fil (WL) avant de placer le flash sur l'appareil photo. Le message « SET YOUR CAMERA » (paramétrez l'appareil photo) apparaîtra à l'écran du flash maître si l'appareil photo n'est pas configuré sur ce mode. Veuillez consulter le manuel d'utilisation de votre appareil photo pour réaliser ce paramétrage. - Si le flash Sony communique via le système sans fil avec le Modus 600RT, veillez à le paramétrer sur WL CTRL dans le menu du flash lorsque le flash est maître et sur WL RMT lorsqu'il est esclave. Veuillez consulter le manuel d'utilisation de votre flash pour plus d'informations sur ce paramétrage.

Réglage de l'unité esclave

TTL Zoom 50nm SLA ON OFF

Appuyez sur le bouton < Z > pour que < > et < SLAVE > s'affichent sur l'écran ACL.

Activer / désactiver le flash de l'unité maître

Vous pouvez activer ou désactiver le flash de l'unité « Maître » qui contrôle les unités « Esclaves » sans fil. Lorsque le flash principal est activé, il clignote comme groupe M.

• Même si le déclenchement du flash de l'unité maître est désactivé, il émet toujours un pré-flash pour transmettre des signaux sans fil

Régler le canal de communication optique

Le Modus 600RT dispose de quatre canaux de communication optiques. Le maître et les speedlights doivent être réglés sur le même canal.

Maître

- Appuyez sur le bouton de fonction 3 < CH > et utilisez le cadrant de sélection pour régler le canal requis

- Appuyez sur le bouton pour verrouiller la sélection

Esclave

- Appuyez sur le bouton de fonction 4 < CH > et utilisez le cadran de sélection pour régler le canal requis

- Le canal doit être réglé de la même manière que le flash du speedlight maître

• Remarque : Comme le système d'éclairage sans fil optique (WL) est restreint par le protocole de connexion sans fil de Sony, il est recommandé d'utiliser le système sans fil 2,4 GHz qui est plus fiable.

- Désactivez le mode flash sans fil (WL) lorsque vous n'utilisez pas le système sans fil optique. Veuillez consulter le manuel d'utilisation de votre appareil photo pour réaliser ce paramétrage.

DCM (correspondance à canaux numériques)

1. DCM (Correspondance des canaux numériques) Effectuez la compatibilité DCM (voir page 60)
2. Réglez le Modus 600RT à 2,4 GHz comme unité esclave - Groupe A (voir page 60)
3. Appuyez sur le bouton Viper 08 pour confirmer que Modus Speedlight est déclenché sans fil

Réglage du mode du groupe viper TTL

Appuyez sur les boutons A ou B ou C pour modifier le réglage MODE de chaque groupe sur, manuel & OFF.

Faites une photo test maintenant et le transmetteur Viper enverra un signal sans fil à chaque Modus 600RT et à chaque flash de chaque 3ème partie du speedlight connecté à un récepteur Viper TTL.

Le Speedlight sera ensuite réglé automatiquement sur le même réglage du mode groupe sélectionné Viper TTL.

• L'écran LCD Viper 05 affichera le réglage de chaque groupe - Un groupe est désactivé si l'écran LCD affiche le groupe - Un groupe est en mode manuel lorsque s'affiche près du groupe - Un groupe est en mode TTL lorsque est affiché près du groupe - Chaque groupe A, B ou C est réglé de manière indépendante et il est possible d'utiliser simultanément un paramètre différent pour chaque groupe (par exemple, le groupe A peut être dans, le groupe B dans et le groupe C désactivé)

Réglage de la commande de puissance de groupe pour le manuel et le TTL FEC

À partir du transmetteur Viper TTL, vous pouvez ajuster le niveau de puissance et le FEC de chaque groupe.

1. Appuyez sur le bouton de sélection 02 et les trois icônes clignotent.
2. Appuyez sur un bouton A ou B ou C pour sélectionner le groupe dont vous souhaitez ajuster la puissance. Maintenant, seule l'icône du groupe sélectionnée clignotera
3. Utilisez le cadrant de réglage pour régler la puissance en mode FEC en mode TTL
4. Appuyez sur le bouton pour verrouiller votre sélection

Mode multiple

- Appuyez et maintenez le bouton < Groupe A> pour sélectionner l'icône Multi Mode < MT> icon. Utilisez le bouton et les boutons de groupe et ajustez le cadrant pour régler le nombre de flashes, la fréquence de flash et la sortie de puissance. Appuyez de nouveau sur le bouton pour verrouiller la sélection.

• Pour plus de détails sur le fonctionnement du Viper TTL, visitez le lien www.hahnel.ie

Modes de synchronisation

• Appuyez sur le bouton < Group B > et maintenez-le enfoncé pour sélectionner l'icône de synchronisation haute vitesse < H >
• Pour le deuxième rideau, appuyez et maintenez de nouveau le bouton < Group B >. L'icône s'allume.
• Appuyez de nouveau sur le bouton pour revenir à la synchronisation normale

Déclenchement de synchronisation

Le cordon Jack de synchronisation est une prise de 2.5mm de diamètre. Insérez une prise de déclenchement ici et le flash sera déclenché de manière synchrone avec l'obturateur de l'appareil photo.

• Pour éviter de surchauffer et de détériorer la tête du flash, ne déclenchez pas le flash de modélisation pendant plus de 10 fois consécutives. Si vous déclenchez le flash de modélisation 10 fois consécutives, accordez un temps de repos d'au moins 10 minutes au flash de l'appareil photo.

Faisceau d'assistance de mise au point automatique

Dans des environnements de prise de vue peu éclairés ou à faible contraste, le faisceau d'assistance de mise au point automatique s'allume automatiquement pour faciliter la mise au point automatique. Le faisceau s'allume uniquement lorsque la mise au point automatique s'allume difficilement et s'éteint dès que la mise au point automatique est réglée.

Si vous souhaitez éteindre le faisceau d'assistance de mise au point automatique, réglez « AF » à « OFF » sur les réglages C. Fn.

• Si vous trouvez que le faisceau d'assistance à la mise au point automatique ne s'allume pas, ceci est dû au fait que l'appareil photo possède une mise au point automatique correcte.
• Le rayon d'assistance à la mise au point automatique ne peut fonctionner si l'appareil photo est paramétré sur la mise au point automatique continue (Continuous AF).
• En fonction de votre appareil photo, le rayon d'assistance à la mise au point automatique peut ne pas fonctionner.

Position	Plage Effective
Périphérie	0.6~10m / 2.0~32.8 feet
Centre	0.6~5m / 2.0~16.4 feet

En pointant la tête de flash vers un mur ou un plafond, le flash rebondit sur la surface avant d'éclairer le sujet. Cela peut adoucir les ombres derrière le sujet pour une prise de vue plus naturelle. C'est ce qu'on appelle le flash indirect. Pour régler la direction de rebond, maintenez la tête de flash et tournez-la à l'angle souhaité.

Capture de lumière

Avec le panneau de capture de lumière, vous pouvez créer un capteur dans les yeux du sujet pour ajouter de la vie à l'expression du visage.

-7-90° 360°

• Si le mur ou le plafond est trop loin, le flash indirect pourrait être trop faible et entraîner une sous-exposition.
• Le mur ou le plafond doit être de couleur unie et blanche pour une haute réflexion. Si la surface de rebond n'est pas blanche, une dominante de couleur pourrait apparaître sur l'image.

1. Pointez la tête de flash vers le haut de 90°.
2. Retirez le panneau large. Le panneau de capture de lumière s'affichera en même temps.
3. Retournez le panneau large vers l'intérieur.

- Ne poussez que le panneau large vers l'intérieur.

- Suivez les mêmes procédures que pour le flash indirect

ZOOM : régler la couverture du flash et utiliser le panneau large

La couverture flash peut être réglée automatiquement ou manuellement. Elle peut être configurée pour correspondre à la distance focale d'un objectif de 20 mm à 200 mm. En outre, avec le panneau large intégré, la couverture flash peut être agrandie pour des objectifs grands angles de 14 mm.

En mode Zoom manuel, appuyez sur le bouton.

• Tournez le cadrant de sélection pour changer la couverture flash. - Si < A > est affiché, la couverture flash sera automatiquement réglée.

• Si vous définissez manuellement la protection flash, assurez-vous qu'elle couvre la distance focale de l'objectif afin que l'image n'ait pas une périphérie sombre.

Utiliser le panneau large

Retirez le panneau large et placez-le sur la tête du flash tel que illustré. La couverture flash sera ensuite étendue à 14 mm.

• Le panneau de capture de lumière s'affichera en même temps. Poussez le panneau du capteur de lumière vers l'intérieur.
• Le bouton ne fonctionnera pas.

C. fn : régler les fonctions personnalisées

Le tableau suivant répertorie les fonctions personnalisées disponibles et indisponibles de ce flash.

C Fn Fonctions personnalisées
Signes De Fonction personnalisées	Fonction Réglages & Réglage		Descriptions	N° de Fonction personnalisées
m/ft	Indicateur de Distance	m	m	C.Fn-00
		ft	feet
APO	Arrêt Automatique	ON	ON	C.Fn-01
		OFF	OFF
AF	Arrêt Automatique	ON	ON	C.Fn-08
		OFF	OFF
Sv APOT	Minuterie d'arrêt Automatique Esclave	60min	Min	C.Fn-10
		30min	Min
BEEP	Signal Sonore	ON	ON	C.Fn-20
		OFF	OFF
LIGHT	Durée Du Rétroéclairage	12sec	Désactivé Pendant 2 Sec	C.Fn-22
		OFF	Toujours Désactivé
		ON	Toujours Activé
LCD	Rapport de Contraste	0~9	10 Niveaux

1. Version de logiciel

Appuyez sur le bouton Rétroéclairage / de réglage personnalisé pendant 2 secondes ou plus jusqu'à ce que le menu C. Fn s'affiche. Le « Ver x. x » à l'angle droit désigne la version du logiciel.

2. Sélectionnez le numéro de la fonction personnalisée

- Tournez le cadrant de sélection pour sélectionner le numéro de fonction personnalisée.

3. Modifier le réglage

- Appuyez sur le bouton et le N° de réglage clignote.

- Tournez le cadrant de sélection pour régler l'option souhaitée. Appuyez sur le bouton pour confirmer les réglages.

- Après avoir configuré la fonction personnalisée et appuyé sur le bouton de fonction 4, l'appareil photo sera prêt à filmer.

4. C. fn par défaut

Dans le menu C. Fn, appuyez longuement sur le bouton « Effacer » pendant 2 secondes jusqu'à ce que « OK » s'affiche sur le panneau, ce qui signifie que les valeurs dans C. Fn sont réinitialisées à leurs options par défaut.

1. Protection contre la surchauffe

• Pour éviter de surchauffer et de détériorer la tête du flash, ne déclenchez pas plus de 30 flashes consécutifs en succession rapide à 1 / 1 de puissance maximale. Après 30 flashes consécutifs, laissez un temps de repos d'au moins 10 minutes.
• Si vous déclenchez plus de 30 flashes consécutifs, ensuite plus de flashes dans des intervalles réduits, la fonction de protection contre la

surchauffe interne peut être activée et le temps de recyclage sera de plus de 10 secondes. Si cela se produit, accordez un temps de repos d'environ 10 minutes, et l'unité du flash revient à la normale.

Lorsque la protection contre la surchauffe est active, < > s'affiche sur l'écran ACL.

Nombre de flashes qui activent la protection contre la surchauffe:

Puissance De Sortie	Nombre de Flashes
1/1	30
1/2 +0.7	40
1/2 +0.3	50
1/2	60
1/4(+0.3,+07)	100
1/8(+0.3,+07)	200
1/16(+0.3,+07)	300
1/32(+0.3,+07)	500
1/64(+0.3,+07)	1000
1/128(+0.3,+07)

Nombre de flashes qui activent la protection contre la surchauffe en mode déclenchement de synchronisation haute vitesse:

Puissance de Sortie	Temps
1/1	15
1/2(+0.3,+07)	20
1/4(+0.3,+07)	30
1/8(+0.3,+07)
1/16(+0.3,+07)	40
1/32(+0.3,+07)
1/64(+0.3,+07)	50
1/128(+0.3,+07)

2. Autres protections

Le système fournit une protection en temps réel pour votre sécurité et celle de l'appareil. Les listes suivantes indiquent votre référence:

Invite sur le panneau ACL	Signification
E1	une panne se produit sur le système de recyclage afin que le flash ne puisse pas être déclenché. Veuillez redémarrer le flash. Si le problème persiste, envoyez ce produit à un centre de maintenance
E2	Le système reçoit une chaleur excessive. Veuillez accorder un temps de repos de 10 minutes
E3	La tension sur les deux sorties du flash est trop élevée. Veuillez envoyer ce produit à un centre de maintenance
E9	Il y a eu des erreurs lors du processus de mise à niveau. Utilisez la méthode correcte de mise à jour du microprogramme

Données techniques

En cas de problème, consultez ce Guide de dépannage. Le flash de l'appareil photo ne s'allume pas.

• Le flash de l'appareil photo n'est pas bien fixé à l'appareil photo.
• →Fixez fermement le pied de montage de l'appareil photo à l'appareil photo.
• Les contacts électriques de l'appareil photo Flash et l'appareil photo sont sales. • → Nettoyez les contacts.
• <> ou < H> n'est pas affiché dans le viseur de l'appareil photo.
• → Attendez que le flash soit entièrement recyclé et que l'indicateur de pré-flash s'allume.
• →Si l'indicateur flash prêt s'allume, mais <7> ou <3H> ne s'affiche pas dans le viseur, vérifiez si cet appareil flash est bien fixé au sabot flash de l'appareil photo.
• →Si l'indicateur de pré-flash ne s'allume pas après une longue attente, vérifiez si la batterie est chargée. Si la batterie est faible, < □> apparaît et clignote sur l'écran ACL. Remplacez immédiatement la batterie.

La puissance s'éteint seule.

• Après 90 secondes de fonctionnement inactif, l'arrêt automatique s'active si le flash est réglé comme maître.
• Appuyez à mi-course sur le déclencheur ou appuyez sur n'importe quel bouton flash pour activer.
• Après 60 minutes (ou 30 minutes) de fonctionnement inactif, l'unité de flash entrera en mode veille si elle est réglée comme esclave.
• Appuyez sur n'importe quel bouton flash pour activer.

Le zoom automatique ne fonctionne pas

• Le flash de l'appareil photo n'est pas bien fixé à l'appareil photo.
• Fixez le pied de montage du flash de l'appareil photo à l'appareil photo.

L'exposition au flash est sous-exposée ou surexposée.

• Il y avait un objet très réfléchissant (par exemple, une vitre) dans l'image. • → Utilisez le verrouillage FE (FEL).
• Vous avez utilisé la synchronisation haute vitesse.
• Avec la synchronisation haute vitesse, la plage de flash efficace sera plus courte. Assurez-vous que le sujet se trouve dans la plage de flash efficace affichée.
• Vous avez utilisé le mode flash manuel.
• Réglez le mode flash sur ETTL ou modifiez la sortie flash.

Les photos ont des angles sombres ou seules des parties du sujet cible sont éclairées.

• La distance focale de l'objectif est supérieure à la couverture flash.
• Vérifiez la couverture flash que vous avez réglée. Cette unité flash a une couverture flash entre 20 et 200 mm, qui s'adapte aux appareils photos de format moyen. Retirez le panneau large pour étendre la couverture flash.

Mise à niveau du microprogramme

Ce flash prend en charge la mise à niveau du microprogramme via le port USB. Les informations de mise à jour seront diffusées sur notre site officiel.

• Le câble de connexion USB n'est pas inclus dans ce produit. Le port USB est une prise Micro USB standard. Le câble de connexion USB commun est adapté.

Modèles d'appareil photo compatible

• Pour une compatibilité à jour de tous les modèles d'appareils photos, consultez le lien www.hahnel.ie

Entretien

• Arrêtez l'appareil immédiatement si une opération anormale est détectée
• Évitez les impacts soudains et le produit doit être nettoyé régulièrement
• Il est normal que le tube du flash chauffe lorsqu'il est utilisé. Évitez les flashes consécutifs si inutiles.
• L'entretien du flash doit être effectué par notre service d'entretien agréé qui peut fournir des accessoires originaux
• Ce produit, à l'exception des consommables tels que le tube flash, est pris en charge avec une garantie d'un an
• Un service non autorisé annulera la garantie
• Si le produit a mal fonctionné ou a été endommagé par de l'eau, n'utilisez pas jusqu'à ce qu'il soit réparé par un professionnel
• Les modifications apportées aux spécifications ou aux dessins peuvent ne pas être mentionnées dans ce manuel.

Ce produit est conforme à la Directive 2014 / 53 / UE sur les équipements radioélectriques.

Pour les données de conformité, visitez le lien www.hahnel.ie

2. Sélectionnez le numéro de la fonction personnalisée

- Tournez le cadrant de sélection pour sélectionner le numéro de fonction personnalisée.

- Le câble de connexion USB n'est pas inclus dans ce produit. Le port USB est une prise Micro USB standard. Le câble de connexion USB commun est adapté.

Modèles d'appareil photo compatible

All product specifications subject to change without notice E.&O.E. Toutes les spécifications du produit sont sous réserve de modifications.

S. E. O. O.
