MODE D'EMPLOI YAL 59 ASDV DELONGHI
Le fabricant n'est pas responsable des erreurs eventuelles, du point de vue fonctionnel et du point de vue sécurité, d'apporter à ses produits, à tout moment et sans préavis, toutes les modifications eventuelles nécessaires pour faire face à des exigences de fabrication ou de commercialisation.
Nous vous remercions de nous avoir accordé la préférence, en achetant un de nos articles.
Les avertissements et les conseils fournis ci-dessous sont prévus pour garantir votre sécurité et celle des autres. Ils vous permettront aussi d'utiliser l'appareil au mieux de ses possibilités.
Gardez soigneusement cette notice. Elle pourrait vous être utile par la suite, en cas de doute sur le fonctionnement de l'appareil, de votre part ou de la part d'autres personnes.
Cet appareil ne devra être utilisé que pour l'usage qui a été prévu, c'est-à-dire pour faire cuire de la nourriture. Tout autre usage est donc contre-indiqué, car dangereux.
Le fabricant décline toute responsabilité, si l'appareil est utilisé d'une façon qui n'est pas correcte ni raisonnable.
Precautions et conseils importants
✓ Avec avoir éliminé l'emballage, vérifier que l'appareil est en bon état. En cas de doute, ne pas l'utiliser et s'adresser au fournisseur le plus proche ou à un technicien qualifié. ✓ Les éléments de l'emballage (sacs en plastique, mousse, clous, feuillards, etc.) doivent être laissés hors de portée des enfants, car ils constituent une source potentielle de danger. √ L'emballage est composé de matériaux entièrement recyclables et porte le symbole de recyclage ✓ Ne pas essayer de modifier les caractéristiques techniques de l'appareil, car cela peut être dangereux. ✓ Le constructeur ne peut être tenu pour responsable de dommages eventuels resulting d'un usage impropre, erroné ou déraisonnable. ✓ Au cas où l'on déciderait de ne plus utiliser l'appareil (ou de remplacer un vieux appareil par un nouveau), avant de le mettre au rebut, le rendre inutilisable, conformément aux prescriptions en vigueur en matière de protection de la santé et de lutte contre la pollution de l'environnement.
Rendre aussi inutilisables les parties susceptibles de constituer un danger, rond pour des enfants qui pourraient utiliser l'appareil hors d'usage comme jouet.
✓ L'installation et tous les branchements gaz/electriques doivent être effectués par un technicien qualifié, dans le plein respect des normes de sécurité en vigueur et selon les instructions du fabricant.
Conseils pour l'utilisateur
✓ Pendant et immédiatement après le fonctionnement, certaines parties des tables de cuisson atteignent des températures très élevées. Éviter de les toucher. ✓ Tenir les enfants éloignés de l'appareil, surtout lorsqu'il est en fonction. ✓ Après avoir utilisé la table de cuisson, vérifier que l'index des manettes est sur la position de fermeture et fermer le robinet principal de la conduite d'alimentation en gaz ou le robinet de la bonbonne (appareils à gaz ou gaz/électriques). En cas d'anomalies de fonctionnement des robinets gaz, appeler le Service Après-Vente (appareils à gaz ou gaz/électriques). ✓ Avant toute opération de nettoyage ou d'entretien, débrancher la table de cuisson de l'alimentation électrique.
Risque d'incendie!
✓ Ne placereldom incompressible sur la table de cuisson ✓ Verifier que les fils electriques d'autres appareils, utilisés dans le voisinage, ne puissent pas venir au contact de la table de cuisson ✓ Ne jamais cuisiner directement sur les plaques électriques ou la table vitrocéramique, mais dans des marmites ou des récipients.
Precautions pour l'emploi des appareils electriques
Pour utiliser un appareil électrique, il faut respecter certaines règles fondamentales et, en particulier:
• ne pas toucher l'appareil avec des mains et des pieds mouillés ou humides; • ne pas utiliser l'appareil, les pieds nus; • ne pas laisser des enfants ou des handicapés utiliser l'appareil, sans surveillance;
Le fabricant ne peut être tenu pour responsable de dommages eventuels resulting d'un usage impropre, erroné ou déraisonnable.
Déclaration de conformité CE
- Cette table de cuisson a été conçue pour être utilisée minimum comme appareil de cuisson. Tout autre usage (chauffage de locaux) est à considéré comme impropre et donc dangereux.
- Cette table de cuisson a été conçue, fabriquée et mise sur le marché en conformité avec les:
- Prescriptions relatives à la sécurité de la Directive "Gaz" 90/396/CEE (appareils à gaz ou gaz/electriques);
- Prescriptions relatives à la sécurité de la Directive "Basse Tension" 73/23/CEE (appareils à gaz ou gaz/électriques);
Prescriptions relatives à la protection de la Directive "EMC" 89/336/CEE (appareils avec des parties électriques); Prescriptions de la Directive 93/68/CEE.
Ces instructions ne sont valables que pour les pays de destination dont le symbole d'identification figure sur la couverture de la notice d'emploi et sur l'appareil.

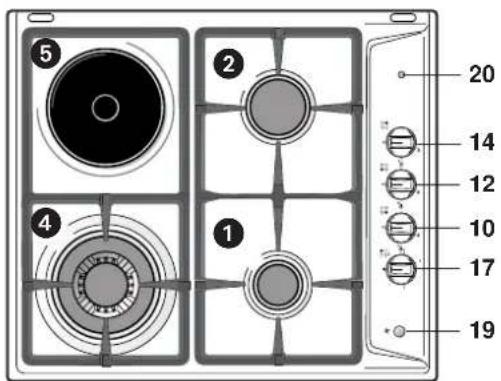

Fig. 1.1a
Fig. 1.1b
Fig. 1.2a
Fig. 1.2b
Fig. 1.3a
Fig. 1.3b
Fig. 1.4a Fig. 1.4b
Fig. 1.5
Description des FEUX
- Bruleur auxiliaire (A) - 1,00 kW
- Bruleur semi-rapide (SR) - 1,75 kW
- Bruleur rapide (R) - 3.00 kW
- Bruleur triple couronne (TC) - 3,30 kW
- Plaque électrique Ø 145 normale (1000 W) ou rapide (1500 W)
- Plaque électrique Ø 180 normale (1500 W) ou rapide (2000 W)
Cet appareil est de classe 3 (modèles à gaz)
Remarque:
Si l'appareil est équipé d'un système de sécurité (près de chaque brûleur se trouve une sonde "T" comme représenté sur la fig. 3.1 - à ne pas confondre avec l'électrode "S" de l'allumage électronique), la sortie du gaz est bloquée, si la flamme venait à s'éteindre accidentellement.
Description des commandes
- Manette commande brûleur auxiliaire (1)
- Manette commande brûleur rapide (3)
- Manette commande brûleur triple couronne (4)
- Manette commande brûleur semi-rapide gauche (2)
- Manette commande brûleur semi-rapide droite (2)
- Manette de commande plaque électrique avant droite 5
- Manette de commande plaque électrique avant gauche 6
- Manette de commande plaque électrique arrière gauche 5
- Manette de commande plaque électrique arrêt droite 6
- Poussoir allumage électronique ;
S'il n'existe pas, l'appareil peut être : - équipe d'allumage électronique incorporé dans les manettes (symbole ★ près du symbole - ouverture max ou débit max). - sans allumage électronique (aucun symbole ★ près des manettes).
- Témoin fonctionnement foyer
Important :
En cas d'extinction accidentelle des flammes du brûleur, fermer le bouton de commande et attendre au moins une minute avant d'essayer de rallumer.
Important :
L'utilisation d'un appareil de cuisson au gaz produit de la chaleur et de l'humidité dans les locaux où celui-ci est installé.
Veiller à ce que le local soit bien aéré : garder les ouvertures de ventilation naturelle ouvertes ou installer une hotte d'aspiration équipée d'un conduit d'évacuation.
Important :
L'usage intensif et prolongé de cet appareil peut nécessiter une aération supplémentaire, comme par exemple l'ouverture d'une fenêtre, ou une aération plus efficace, comme l'augmentation de la puissance d'aspiration mécanique s'il y en a une.
Fig. 1.6a
Fig. 1.6b
Fig. 1.7a
Fig. 1.7b
Fig. 1.8a
Fig. 1.8b
Fig. 1.9a
Fig. 1.9b
Fig. 1.10a
Fig. 1.10b
Fig. 1.11a
Fig. 1.11b

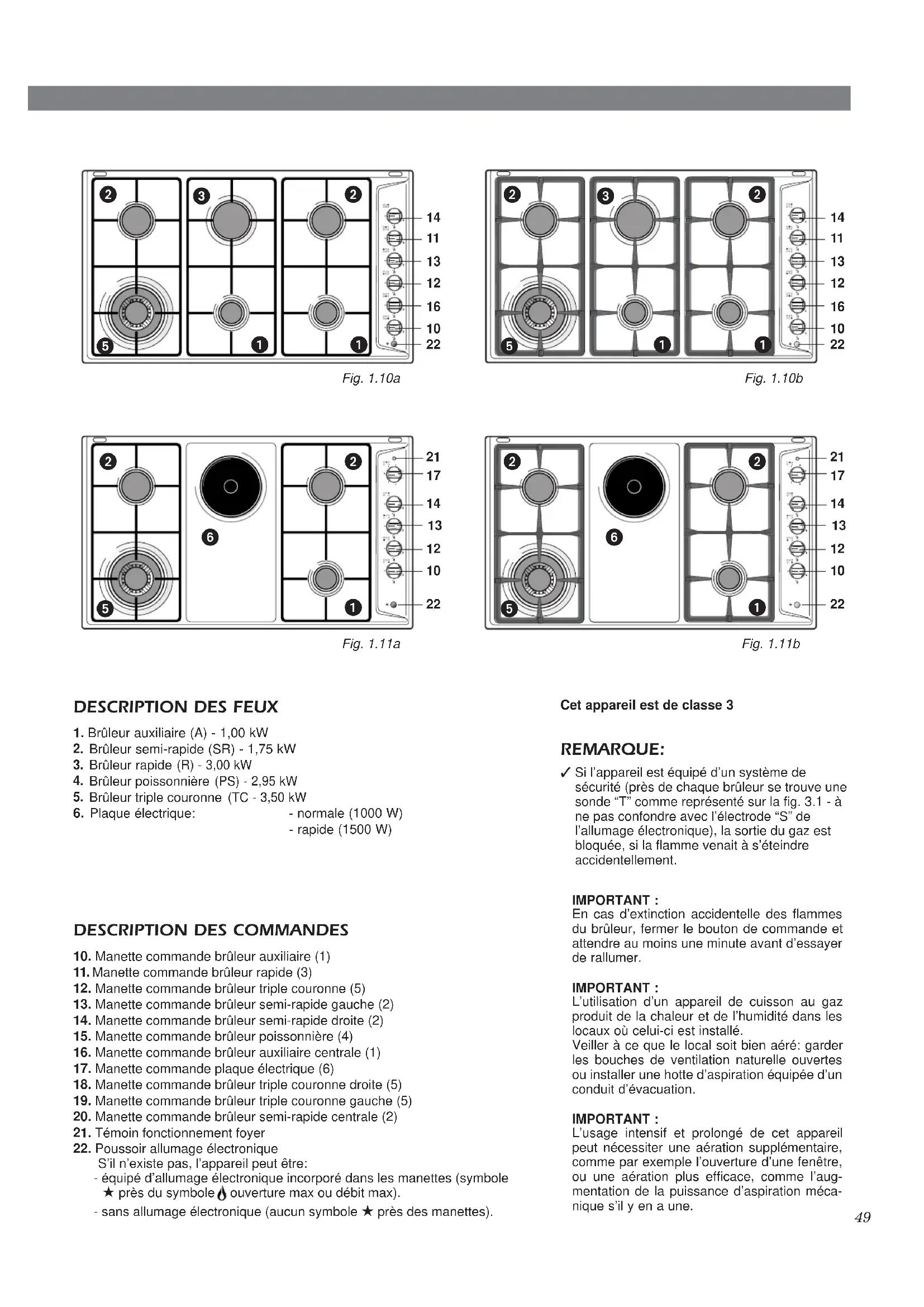

Description des FEUX
- Bruleur auxiliaire (A) - 1,00 kW
- Bruleur semi-rapide (SR) - 1,75 kW
- Bruleur rapide (R) - 3.00 kW
- Bruleur poissonnière (PS) - 2,95 kW
- Brûleur triple couronne (TC - 3,50 kW)
- Plaque électrique: -normale (1000 W)
- rapide (1500 W)
Description des commandes
- Manette commande brûleur auxiliaire (1)
- Manette commande brûleur rapide (3)
- Manette commande brûleur triple couronne (5)
- Manette commande brûleur semi-rapide gauche (2)
- Manette commande brûleur semi-rapide droite (2)
- Manette commande brûleur poissonnière (4)
- Manette commande brûleur auxiliaire centrale (1)
- Manette commande plaque électrique (6)
- Manette commande brûleur triple couronne droite (5)
- Manette commande brûleur triple couronne gauche (5)
- Manette commande brûleur semi-rapide centrale (2)
- Témoin fonctionnement foyer
- Poussoir allumage électronique
S'il n'existe pas, l'appareil peut être:
- équipé d'allumage électronique incorporé dans les manettes (symbole
★ près du symbole ouverture max ou débit max).
- sans allumage électronique (aucun symbole ★ près des manettes).
Remarque:
✓ Si l'appareil est équipé d'un système de sécurité (près de chaque brûleur se trouve une sonde "T" comme représenté sur la fig. 3.1 - à ne pas confondre avec l'électrode "S" de l'allumage électronique), la sortie du gaz est bloquée, si la flamme venait à s'éteindre accidentellement.
Important :
En cas d'extinction accidentelle des flammes du brûleur, fermer le bouton de commande et attendre au moins une minute avant d'essayer de rallumer.
Important :
L'utilisation d'un appareil de cuisson au gaz produit de la chaleur et de l'humidité dans les locaux où celui-ci est installé.
Veiller à ce que le local soit bien aéré : garder les bouches de ventilation naturelle ouvertes ou installer une hotte d'aspiration équipée d'un conduit d'évacuation.
Important :
L'usage intensif et prolongé de cet appareil peut nécessiter une aération supplémentaire, comme par exemple l'ouverture d'une fenêtre, ou une aération plus efficace, comme l'augmentation de la puissance d'aspiration mécanique s'il y en a une.
Fig. 2.1a
Bruleurs à gaz
L'arrivée du gaz dans les brûleurs est commandée par le bouton illustré sur les figs.2.1a-2.1b qui commande les robinets munis d'une fermeture de sûreté. En faisant correspondre le symbole du bouton avec ceux qui se trouvent sur le tableau, on obtient:
Pour obtenir un début plus réduit, continuer à faire tourner le bouton à fond, jusqu'au symbole représentant une petite flamme. Le débit maximum sert à faire bouillir des liquides rapidement, tandis que le débit réduit permet de faire réchauffer quelque chose lentement ou bien de maintenir la température d'ébullition. Toutes les positions de fonctionnement doivent se trouver entre le maximum et le minimum, jamais entre le maximum et la position de fermeture.
Fig. 2.1b
Modèles sans allumage électronique
Pour allumer l'un des brûleurs, approcher une flamme du haut du brûleur, appuyer sur le bouton correspondant et le faire tourner dans le sens contraire des aiguilles d'une montre, jusqu'à ce que le symbole représentant une grande flamme (débit max.) coïncide avec celui qui se trouve sur le tableau.
Modèles avec pouvoir d'allumage
Dans ce type de tables de cuisson, pour allumer l'un des brûleurs, il faut appuyer sur la manette correspondant au brûleur choisi et la faire tourner jusqu'à la position de débit maximum (grande flamme), puis appuyer sur la touche d'allumage (fig. 2.2) jusqu'à ce que l'allumage se fasse.
Régler le robinet de gaz pour le mettre dans la position voulue.
Fig. 2.2
Modèle avec allumage incorporé dans les manettes des brûleurs
Ces modèles se reconnaissent à leur symbole ★ à côté du symbole (ouverture max. ou débit max.) (fig. 2.1b). Pour allumer l'un des brûleurs, appuyer sur la manette correspondante et la faire tourner jusqu'à la position de débit maximum (grande flamme) ; puis continuer à appuyer sur la manette jusqu'à ce que l'allumage se fasse.
Régler le robinet de gaz pour le mettre dans la position voulue.
Pour allumer un brûleur:
1 - Faire tourner la manette du robinet dans le sens contraire (fig. 2.3) des aiguilles d'une montre, pour arriver sur la position correspondant au débit maximum. Appuyer sur la manette et la maintenir appuyée. Voir instructions spécifiques au chapitre: ALLUMAGE DES BRULEURS. 2 - Attendre une dizaine de secondes environ, une fois que le brûleur est allumé, avant de relâcher la manette (temps d'amorçage du clapet). 3 - Régler le robinet de gaz pour le mettre dans la position voulue.
Si la flamme du brûleur s'éteint pour une raison quelconque, le clapet de sécurité interrompt automatiquement la sortie du gaz.
Pour rallumer le tout, remettre le bouton en position , attendre au moins 1 minute et répéter les opérations ci-dessus indiquées.
Note: Si des conditions locales particulières dans la distribution du gaz rendaient l'allumage du brûleur difficile avec la manette en position débit maximum, il est conseillé de répéter l'opération avec la manette en position débit minimum.
N. B. Quand le plan de cuisson est à l'arrêt, faire tourner le bouton des robinets en position de fermeture et fermer le robinet de la bonbonne de gaz ou du tuyau d'alimentation de gaz.
Choix du bruleur (fig. 2.4)
Les symboles imprimés sur le tableau à côté du bouton montrent la correspondance entre bouton et brûleur.
Le brûleur approprié doit être choisi selon le diamètre et la capacité des récipients. Il est important que le diamètre de la casserole soit adapté à la possibilité du brûleur afin de ne pas en compromettre le bon rendement et donc d'avoir un gaspillage de combustible.
Une petite casserole sur un grand brûleur ne permet pas d'obtenir une ébullition en moins de temps.
Attention La table de cuisson devient très chaude pendant le fonctionnement. Tenir éloignés les enfants.
| DIAMETRES DES CASSEROLES UTILISABLES | ||
| BRULEURS | MINIMAL | MAXIMAL |
| Auxiliaire 12 cm | (1) | 14 cm |
| Semi-rapide 16 cm | 24 cm | |
| Rapide 24 cm | 26 cm | (2) |
| Triple brûleur 26 cm | 28 cm | |
| Poissonnière de 12x30 jusqu'à 18x40 cm | ||
| Diamètre marmite WOK max 36 cm | ||
| Ne pas utiliser de marmites à fond concave ou convexe | ||
(1): avec grille de réduction, diamètre minimum 6 cm (2): avec couvercle en verre - brûleur arrêté, diamètre max 24 cm
PETITE GRILLE Pour PETIT recipients (sur demande) (fig. 2.5).
Se place sur la grille du brûleur auxiliaire (le plus petit) quand on utilise des récipients de petit diamètre pour éviter qu'ils ne se renversent.
Fig. 2.5
GRILLE Speciale pour marmites "WOK" - (sur demande)

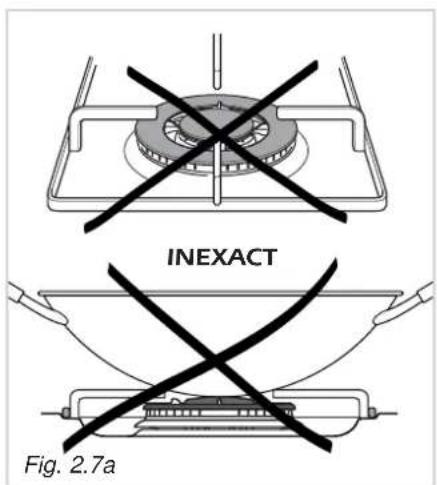

fig. 2.6a, 2.6b et 2.7a, 2.7b

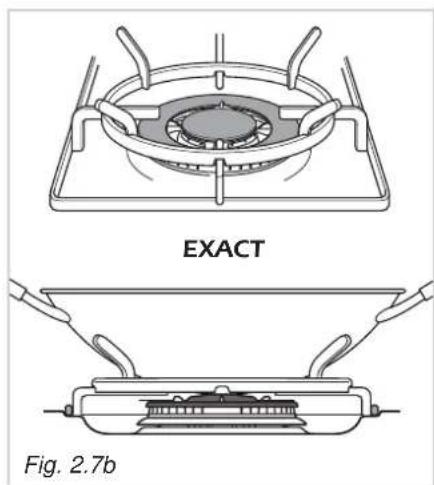

Cette grille spéciale pour marmites "WOK" se pose sur la grille du brûleur à couronne triple.

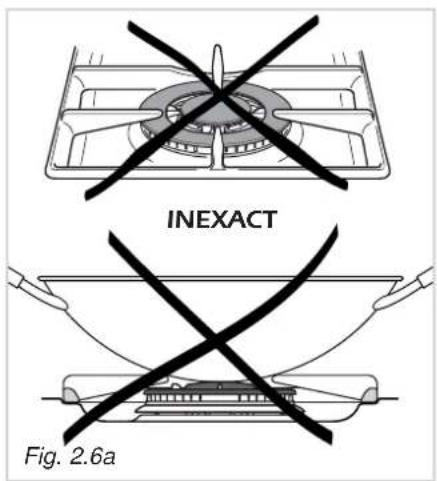

Attention:
L'utilisation de marmites "WOK" sans cette grille spéciale peut causer de graves anomalies au brûleur. ✗ Ne pas utiliser cette grille spéciale avec des marmites à fond plat.
Plaques electriques
Ne jamais cuisiner directement sur les plaques électriques, mais dans des marmites ou des récipients.
PLAQUE normale
Pour allumer la plaque électrique normale, tourner la manette (fig. 2.8 ou 2.9) sur la position désirée.
Les chiffres de 1 à 6 ou de 1 à 12 indiquent les positions de fonctionnement avec des températures croissantes avec le nombre.
PLAQUE RAPIDE (point rouge)
La manette de commande de la plaque rapide est semblable à celles de la plaque normale avec 6 ou 12 positions de fonctionnement (fig. 2.8 ou 2.9).
Les caractéristiques de cette plaque, équipée d'un limiteur de chauffage, permettent :
d'atteindre rapidement la température désirée d'exploiter au maximum la puissance avec des casseroles à fond plat de limiter la puissance quand la casserole n'est pas adaptée.
Fig. 2.8
Fig. 2.9
Utilisation correcte de la PLAQUE electrique (fig. 2.11)
Une fois l'ébullition atteinte, réduire la puissance selon l'intensité de chauffage désirée, en se rappelant que la plaque continue à émaner de la chaleur pendant encore 5 minutes après avoir été éteinte. Lorsqu'on utilise la plaque électrique, il faut:
éviter à tout prix de la faire fonctionner à vide (sans récipients); - chercher au maximum à ne pas verser de liquides sur les plaques quand elles sont chaudes; ne se servir que de casseroles à fond plat (type électrique); toujours utiliser des récipients qui recouvrent entièrement la surface de la plaque. cuire si possible avec un couvercle pour économiser de l'énergie électrique. ne jamais faire cuire les aliments directement sur les plaques électriques, mais dans des marmites ou des récipients adaptés.
Lorsque la plaque électrique fonctionne, le voyant, qui se trouve à côté de la manette, est allumé.
Fig. 2.10
Fig. 2.11
Attention. La table de cuisson devient très chaude pendant le fonctionnement. Tenir éloignés les enfants.
CONSEILS POUR L'UTILISATION DES PLAQUES ELECTRIQUES
| Position manette | Type de cuisson | |
| 0 | 0 | Eteint |
| 1 | 1 | Pour faire fondre (beurre, cho-colat) |
| 2 | 2 | Pour garder des plats au chaud et faire chauffer de petites quantités de liquides. |
| 3 | 4 | Pour faire chauffer de plus grandes quantités, fouetter des crèmes et des sauces. |
| 3 | 6 | Pour faire bouillir lentement (pot-au-feu, pâtes, soupes, continuation de la cuisson à la vapeur de rôts, plats mjotés. |
| 4 | 7 | Pour tous les types de fritures, côtelettes, bîtecks, cuissons sans couvercle, par ex. risotto. |
| 4 | 8 | Pour la saisie des viandes, pommes de terre rôties, friture de poisson, et porter à ébullition de grandes quantités d'eau. |
| 5 | 9 | Friture rapide, steaks grillés, etc. |
Conseils generaux
✓ Important: avant toute opération d'entretien, déconnecter l'appareil du réseau et attendre qu'il soit refroidi. ✓ Nettoyer avec un chiffon trempé dans de l'eau chaude savonneuse ou dans de l'eau et un détergent liquide. ✓ Ne pas utiliser de produits abrasifs, corrosifs, à base de chlore ou deponge métalliques. ✓ Eviter de laisser sur la table de cuisson des substances alcalines ou acides (jus de citron, sel, vinaigre, etc.).
Parties emaillees
Toutes les parties émaillées ne doivent être lavées qu’avec une éponge et de l'eau savonneuse ou avec d'autres produits spéciaux non abrasifs. Sécher soigneusement. Les substances acides, comme jus de citron, conserve de tomate, vinaigre et autres, si elles sont laissées longtemps, attaquent l'émail et le rendent opaque.
ACIER INOX
✓ Nettoyer avec des produits spéciaux que l'on trouve dans le commerce. ✓ Sécher de préférence avec une peau de chamois. ✓ Remarque: APRÈS un long usage, la zone autour des brûleurs et/ou des plaques électriques pourrait prendre une coloration différente de celle d'origine, due à la température élevée.
Manettes
Les manettes peuvent être retirées pour le nettoyage, en prenant soin de ne pas abimer le joint.
Robinets de gaz
✓ La lubrification périodique des robinets de gaz ne doit être effectuée que par un technicien spécialisé. En cas d'anomalie dans le fonctionnement des robinets de gaz, appeler le Service Après-Vente.
Couvercle en VERRE (optionnel)
✓ Ne pas fermer le couvercle en verre, lorsque les brûleurs ou les plaques électriques sont encore chauds ou si un événementuel four installé sous la table de cuisson est allumé ou encore chaud. ✓ Ne pas déposer de casseroles ou d'objets lourds sur le couvercle. ✓ Sécher tout liquide renversé sur le couvercle avant de l'ouvrir.
Plaques electriques
✓ Le nettoyage doit se faire lorsque la plaque est tiède. ✓ Nettoyer avec un chiffon mouillé dans de l'eau salée et terminer en frottant avec un chiffon imbibé d'huile. ✓ Ne pas utiliser d'eau pour éviter la formation de rouille.
Bruleurs et grilles
- Ces pièces peuvent être enlevées et lavées avec des produits appropriés. Après le nettoyage, les brûleurs et leurs répartiteurs de flamme doivent être bien séchés et remis parfaitement à leur place.
- Il est très important de vérifier le positionnement parfait du chapeau de brûleur, car son déplacement dans le siège peut être la cause de graves anomalies. Pour les modèles équipés d'un système de sécurité, vérifier que la sonde, près de chaque brûleur, est toujours bien propre de façon à permettre le fonctionnement normal du thermocouple de sécurité. Pour les appareils à allumage électronique, vérifier que l'électrode est toujours bien propre de façon à permettre le jaillissement normal des étincelles. Les bougies doivent être nettoyées avec beaucoup de précaution. Remarque: Pour éviter d'endommager l'allumage électronique, ne pas l'utiliser lorsque les brûleurs ne sont pas dans leur siège.
Ne utilisez pas une machine à jet de vapeur parce que de l'humidité peut pénétrer dans l'appareil et le rendre dangereux.
Mise en PLACE correcte des bruleurs
Il est très important de vérifier la mise en place parfaite du répartiteur de flamme F et du chapeau C sur le brûleur (voir fig. 3.1 et 3.2), car un déplacement hors du siège peut causer des anomalies.
Dans les modèles avec allumage électronique, vérifier que l'électrode "S" (Fig. 3.1) soit toujours bien propre afin de permettre le jaillissement régulier des étincelles.
Dans les modèles qui ne possèdent pas de système de sécurité, vérifier que la sonde “T” (fig. 3.1) près de chaque brûleur soit toujours propre de façon à permettre le fonctionnement normal du système de sécurité.
La sonde et la bougie doivent être nettoyées avec beaucoup de précaution.
Remarque: Pour éviter d'endommager l'allumage électronique, ne pas l'utiliser lorsque les brûleurs ne sont pas dans leur siège.
Fig. 3.1
Fig. 3.2

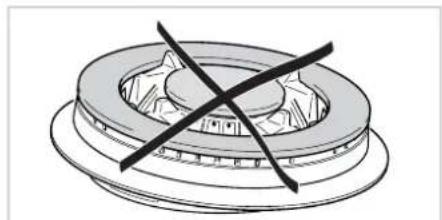

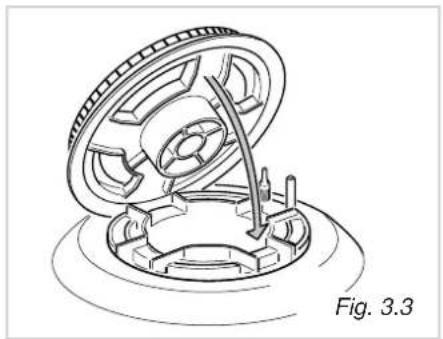

Bruleur a couronne TRIPLE

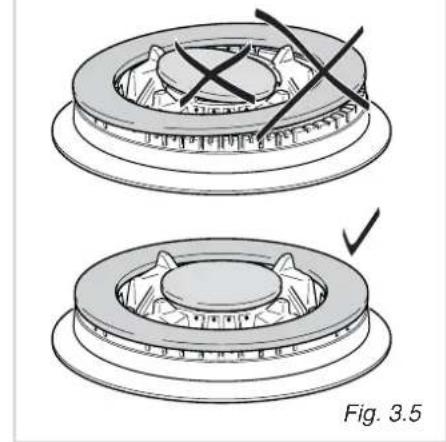

Ce brûleur doit être mis en place correctement comme indiqué sur la fig. 3.5, en faisant attention à ce que les nervures entrent dans leur logement comme indiqué par la flèche (fig. 3.3).

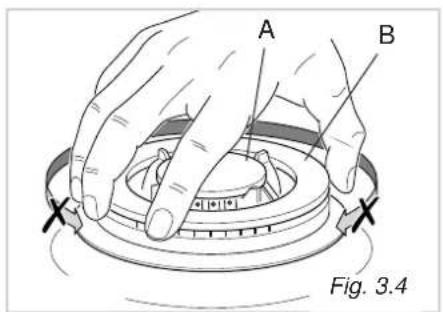

Le brûleur mis en place correctement ne doit pas tourner (fig. 3.4).
Mettre en place correctement dans leur logement le chapeau A et la bague B (fig. 3.4 - 3.5).

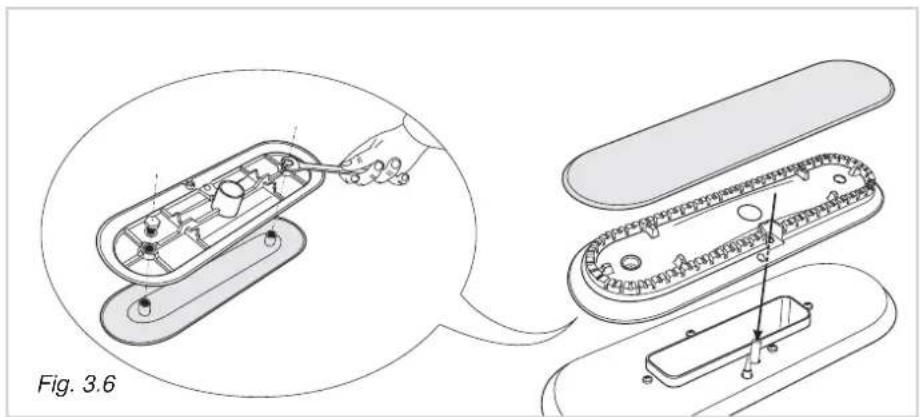

Mise en PLACE correctedu bruleur poissonniere
Ce brûleur doit être mis en place correctement comme indiqué sur la fig. 3.6.
Important
✓ L'installation doit être effectuée par un installateur qualifié. La non-observation de cette règle annule la garantie. ✓ L'installation gaz et électrique doit être effectuée correctement, en conformité aux prescriptions locales en vigueur et aux instructions du fabricant. L'installateur doit se référer aux normes locales en vigueur en ce qui concerne la ventilation et l'évacuation des produits de combustion. Toutes les interventions doivent être effectuées, lorsque l'appareil est débranché.
L'appareil est construit pour être placé dans des meubles résistants à la chaleur. Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 600 mm. Les parois du meuble ne doivent pas dépasser la hauteur du plan de travail et doivent résister à une température de 75°C au-delà de la température ambiante. Eviter l'installation à proximité de matières inflammables (par ex. rideaux).
Information techniques pour l'installateur

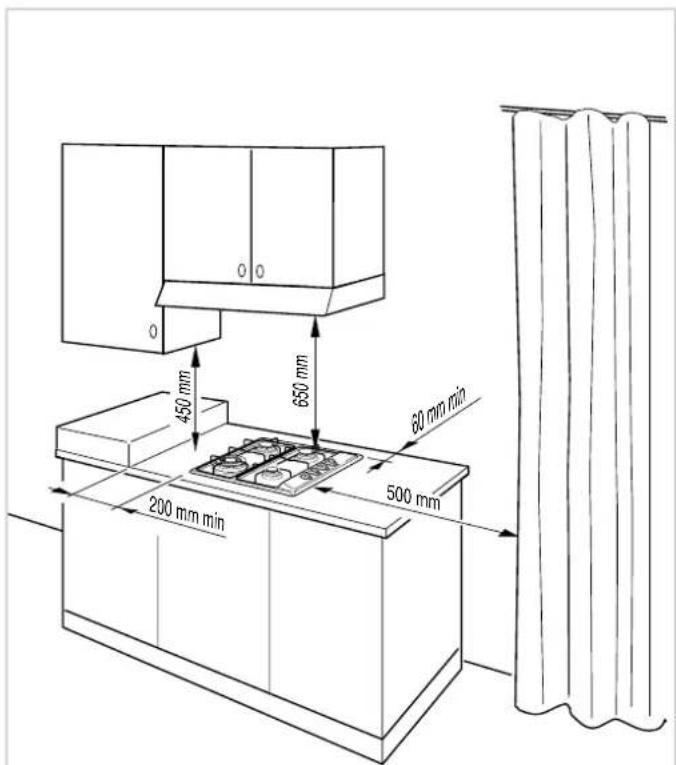

Pour encastrer la table de cuisson dans le meuble, il faut pratiquer une découverte aux dimensions indiquées sur la fig. 4.1, sans oublier que :
- à l'intérieur du meuble, entre le fond de la table de cuisson et le haut d'une étagère, il faut laisser une distance minimale de 30 mm. Il est impératif de mettre une cloison de séparation entre le fond de la table de cuisson et l'élément d'encastrement; - toute paroi, se trouvant à côté de la table de cuisson, doit être à une distance minimale de 100 mm; - la paroi à l'arrière de la table de cuisson doit se couvrir à une distance minimale de 60 mm; - s'il y a un élément mural (ou une hotte) au-dessus de la table de cuisson, veiller à ce que la distance entre cet élément (ou cette hotte) et la grille de la table soit d'au moins 650 mm (voir également fig. 4.2); - en cas d'assemblages four/table (qui est donc possible), laisser une distance de 30 mm minimale entre les deux appareils.
Fig. 4.1
Fig. 4.2
Information techniques pour l'installateur

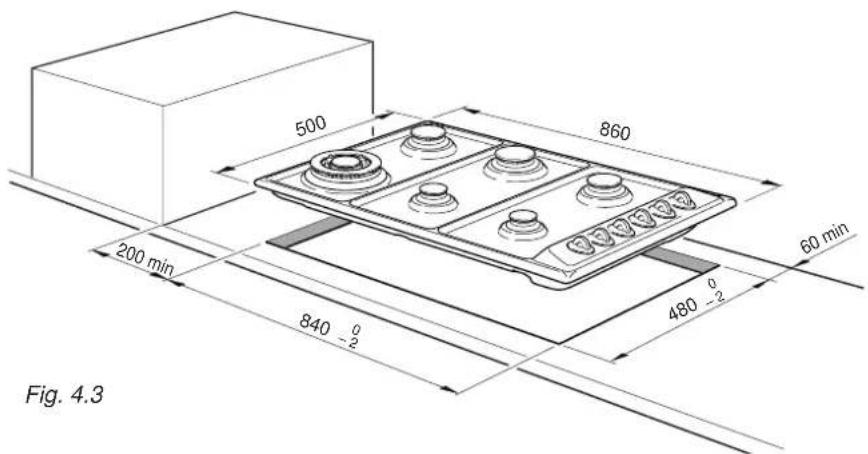

Pour encastrer la table de cuisson dans le meuble, il faut pratiquer une découpe aux dimensions indiquées sur la fig. 4.3 (pour table de cuisson 860 × 500 ~mm) ou 4.4 (pour table de cuisson 580 × 500 ~mm), sans oublier que:
À l'intérieur du meuble, entre le fond de la table de cuisson et le haut d'une étagère, il faut laisser une distance minimale de 30 mm. Il est imperative de mettre une cloison de séparation entre le fond de la table de cuisson et l'élément d'encastrement; toute paroi, se trouvant à côté de la table de cuisson, doit être à une distance minimale de 200 mm. La paroi à l'arrière de la table de cuisson doit se trouver à une distance minimale de 60 mm; s'il y a un élément mural (ou une hotte) au-dessus de la table de cuisson, veiller à ce que la distance entre cet élément (ou cette hotte) et la grille de la table soit d'au moins 650 mm (voir également fig. 4.5-4.6); en cas d'assemblages four/table (qui est donc possible), laisser une distance de 30 mm minimale entre les deux appareils, effectuer le branchement au gaz avec des raccords indépendants conformément aux normes locales en vigueur.
Fig. 4.4
Fig. 4.5 Fig. 4.6
Montage des PATTES de fixation (figs. 4.7, 4.8, 4.9)
✓ Chaque table de cuisson est fournie avec une série de pattes et de vis, pour la fixation à des meubles d'une épaisseur de 2 à 4 cm. ✓ Retourner la table de cuisson et monter les pattes "F" et "R" dans les logements prévus, en serrant les vis "B" de quelques tours seulement. Veiller à bien monter les pattes, comme cela est indiqué sur la figure 4.7.

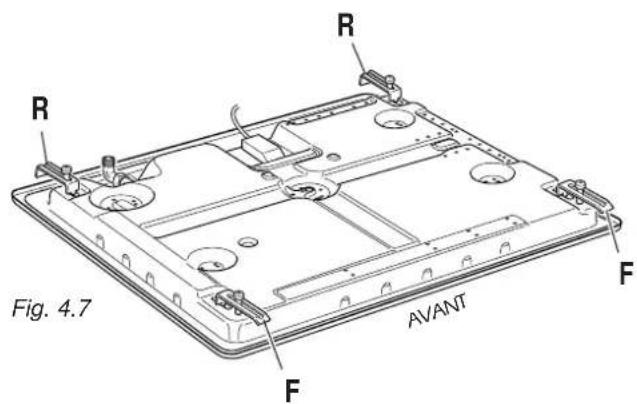

Fixation de la TABLE de cuisson (figs. 4.8, 4.9)
✓ Placer le joint "D" sur le meuble, au ras de l'ouverture qui a été pratiquée, en veillant à bien superposer les bords du joint. ✓ Introduire la table de cuisson dans l'ouverture et la positionner correctement. ✓ Placer les pattes "F et R" et serrer les vis "B" jusqu'à blocage complet de la table de cuisson. Avec un outil bien affûté, éliminer la partie du joint qui dépasse de la table de cuisson.
COTE ARRIERE
COTE AVANT

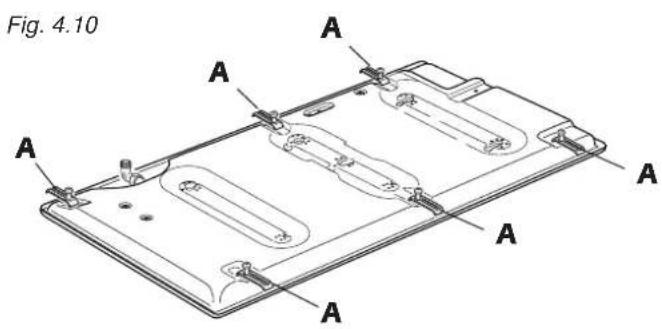

Montage des PATTES de fixation (fig. 4.10)
✓ Chaque table de cuisson est fournie avec une série de pattes et de vis, pour la fixation à des meubles d'une épaisseur de 2 à 4 cm. ✓ Retourner la table de cuisson et monter les pattes "A" dans les logements prévus, en serrant les vis "B" de quelques tours seulement. Veiller à bien monter les pattes, comme cela est indiqué sur la figure 4.10.

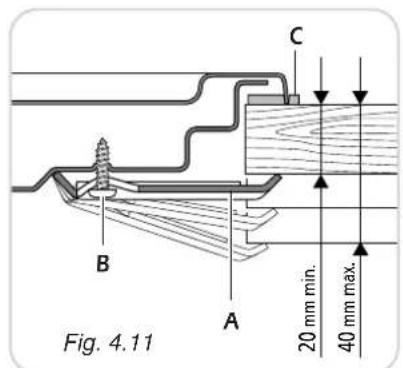

Fixation de la TABLE de cuisson (fig. 4.11)
✓ Placer le joint "C" sur le meuble, au ras de l'ouverture qui a été pratiquée, en veillant à bien superposer les bords du joint. ✓ Introduire la table de cuisson dans l'ouverture et la positionner correctement. ✓ Placer les pattes "A" et serrer les vis "B" jusqu'à blocage complet de la table de cuisson. Avec un outil bien affilé, éliminer la partie du joint qui dépasse de la table de cuisson.
Installation sur des meubles avec porte (fig.
4.12)

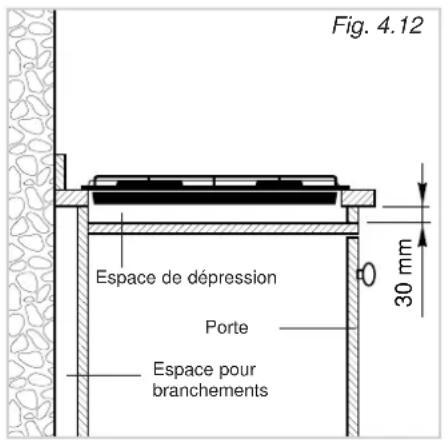

Il est conseillé de laisser un espace de dépression de 30 mm entre le fond de la table de cuisson et la partie supérieure du meuble sous-jacent (fig. 4.12).
Modèles à gaz et gaz/electriques
La pièce dans laquelle l'appareil à gaz est installé doit avoir un apport d'air naturel, nécessaire à la combustion du gaz (conformément aux normes locales en vigueur).
L'apport d'air doit s'effectuer directement depuis une ou plusieurs ouvertures pratiquées sur les murs extérieurs, avec une section libre d'au moins 100 cm²
Dans le cas d'appareils non équipés de dispositifs de sécurité pour l'absence de flamme, cette ouverture doit avoir une section minimale de 200 cm²
Les ouvertures devraient être positionnées approximativement du sol et, de préférence, du côté opposé par rapport à l'évacuation des produits de combustion ; elles doivent être construites de façon à ne pas pouvoir être bouchées, tant de l'intérieur que de l'extérieur.
Lorsqu'il n'est pas possible de pratiquer les ouvertures nécessaires, l'air peut provenir d'une pièce adjacente, avec ventilation appropriée, à condition qu'il ne s'agisse pas d'une chambre à coucher ou d'une pièce dangereuse (conformément aux normes locales en vigueur).
Dans ce cas, la porte de la cuisine doit laisser passer l'air.
Modèles à gaz et gaz/électriques

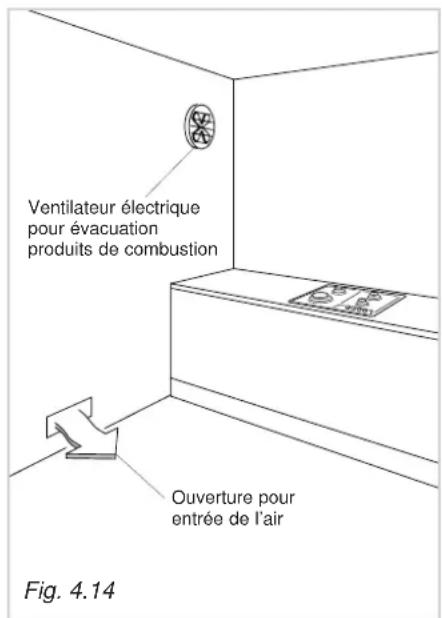

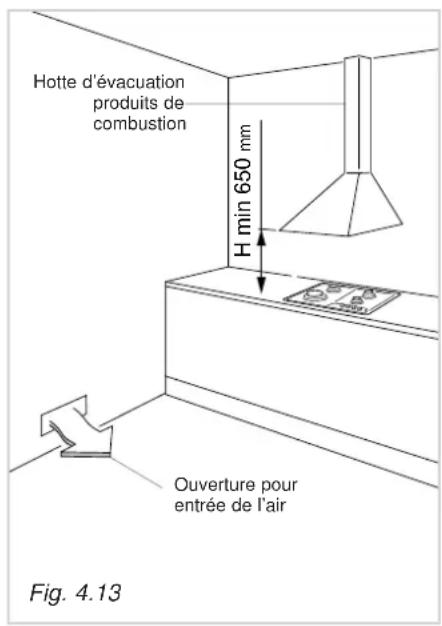

Les produits de combustion de l'appareil à gaz doivent être évacués par une hotte reliée directement à l'extérieur (fig. 4.13). Si ce n'est pas possible, on peut utiliser un ventilateur électrique, appliqué au mur extérieur ou à la fenêtre, d'un débit suffisant pour garantir un renouvellement de l'air par heure égal à 3-5 fois le volume de la cuisine (fig. 4.14).
Le ventilateur ne peut être installé que si les ouvertures pour l'entrée d'air décrites au chapitre "Pièce où l'installer" existent (conformément aux normes locales en vigueur).
Une utilisation intensive et prolongée peut nécessiter une aération supplémentaire, par exemple l'ouverture d'une fenêtre ou une aération plus efficace en augmentant la puissance d'une aspiration mécanique éventuellement existante.
TYPES de gaz
Les gaz normalement utilisés peuvent être groupés, selon leurs caractéristiques, en trois familles:
Gaz liquides (en bouteille) (G30/G31) Gaz naturels (G20/G25)
S'assurer que la table de cuisson est réglée pour le type de gaz avec lequel elle sera alimentée (voir étiquette appliquée sur l'appareil et sur cette notice d'emploi).
Raccordement gaz pour:

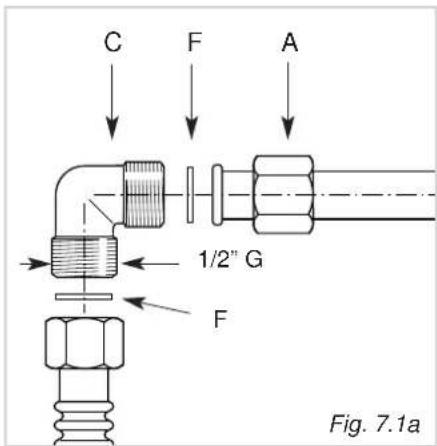

Le groupe raccordement (fig. 7.1a) se compose de:
√1 écrou "A" √1 raccord coude "C" √ rondelles d'entanchéités "F"
Le raccordement doit être effectué par un technicien spécialisé conformément aux normes locales en vigueur.
Pour permettre de conserver l'épaisseur de 3 cm, la table de cuisson est munie d'une rainure de maintien du tube de raccordement.
Le raccord d'entrée gaz est fileté G 1/2" et peut être positionné par rotation dans la direction voulue après avoir desserré la connexion raccord "C" - écrou "A" (fig. 7.2a). Il est conseillé de ne jamais le mettre en position horizontale ou verticale.
Raccordement gaz pour:

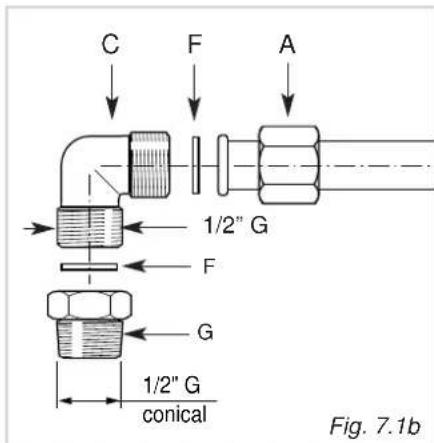

Le groupe raccordement (fig. 7.1b) se compose de:
√1 écrou "A" √1 raccord coude "C" √1 rondelle d'étanchéité "F" √1 raccord conique "G" Le raccordement doit être effectué par un technicien spécialisé conformément aux normes locales en vigueur.
Avant de procéder au raccordement de l'appareil à la conduite du gaz, monter le raccord conique "G" (fourni avec l'appareil) sur le raccord coude "C", en interposant la rondelle d'étanchéité "F".
Pour permettre de conserver l'épaisseur de 3 cm, la table de cuisson est munie d'une rainure de maintien du tube de raccordement.
Le raccord d'entrée gaz est fileté G 1/2" et peut être positionné par rotation dans la direction voulue après avoir desserré la connexion raccord "C" - écrou "A" (fig. 7.2b).
Il est conseillé de ne jamais le mettre en position horizontale ou verticale.
Important:

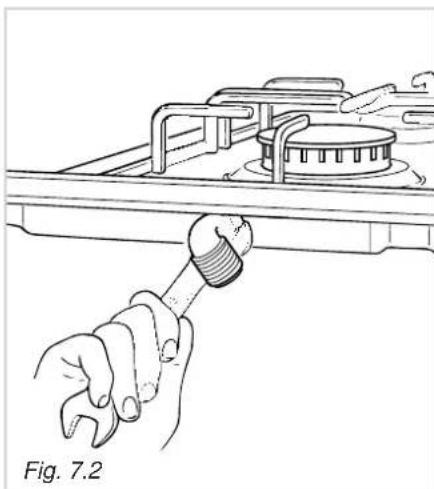

✓ Ne jamais forcer pour tourner le raccord C, avant d'avoir desserré le manchon fileté A. ✓ Les joints F (fig. 7.1) sont les éléments de garantie de l'étanchéité du branchement au gaz. Il est conseillé de les remplacer lorsqu'ils présentent la moindre déformation ou imperfection. Faire attention que, dans le cas où l'on utilise des tubes métalliques flexibles, ceux-ci ne sont pas au contact de parties mobiles ou écrasés. ✓ Le branchement avec des tubes métalliques rigides ne doit pas provoquer des sollicitations à la rampe de la table de cuisson. ✓ Les tubes couples doivent pouvoir être inspectés sur toute leur longueur et remplacés avant la date limite d'utilisation (marquée sur le tuyau) et avoir une longueur maximale de 2. ✓ Après le branchement, vérifier l'étanchéité des raccords à l'aide d'une solution savonneuse, jamais avec une flamme.
Tableaux des injecteurs
Cat: II 2E+3+
| Gaz:G20/G25 | BRULEURS | Débit nominal(HS - kW) | Débit redut(HS - kW) | Ø injecteur (1/100 mm) | PRESSION GAZ(mbar) |
| Auxiliaire (A) 1,00 0,30 0,72 (X) | 20/25 | ||||
| Semi-rapide (SR) 1,75 0,45 0,97 (Z) | |||||
| Rapide (R) 3,00 0,75 1,15 (Y) | |||||
| Couronne triple (TC) 3,50 1,50 1,35 (T) | |||||
| Poissonnière (PS) 2,95 1,50 1,20 (F3) |
Gaz: G30/G31
| BRULEURS | Débit nominal (HS - kW) | Débit redut (HS - kW) | Ø injecteur (1/100 mm) | PRESSION GAZ (mbar) |
| Auxiliaire (A) 1,00 0,30 0,50 | 28-30/37 | |||
| Semi-rapide (SR) 1,75 0,45 0,65 | ||||
| Rapide (R) 3,00 0,75 0,85 | ||||
| Couronne triple (TC) 3,50 | 1,50 0,95 | |||
| Poissonnière (PS) 2,95 1,50 0,85 | ||||
Replacement des injectteurs des bruleurs
Pour le remplacement des injecteurs, il faut procéder de la façon suivante:

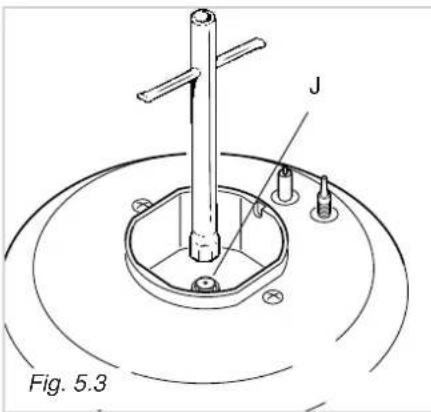

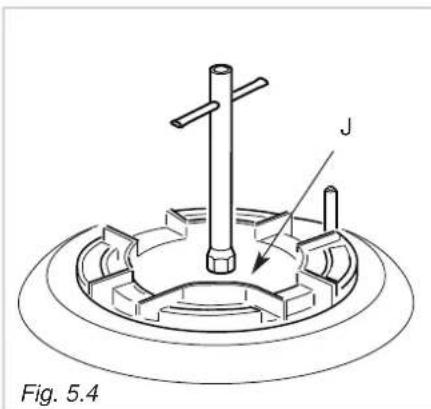

Enlever grilles, chapeaux des brûleurs et retirer en les faisant glisser les manettes. A l'aide d'une clé plate, remplacer les injecteurs "J" (Fig. 5.3 - 5.4) par ceux qui conviennent au gaz que l'on va utiliser.
Les brûleurs sont conçus de manière à ne pas exiger de réglage de l'air primaire.
Lubrification des robinets de gaz
Si un robinet de gaz montre une certaine résistance quand on veut le tourner, il faut le démonter, le nettoyer avec soin avec de l'essence et le graisser avec de la graisse spéciale qui résiste aux températures élevées.
Les opérations doivent être effectuées par un technicien qualifié.
Reglage du minimum des bruleurs a gaz
En passant d'un type de gaz à un autre, il faut veiller à ce que le début réduit soit correct.
Une flamme correcte au début réduit doit être d'environ 4 mm ; le passage brusque du maximum au ralenti ne peut jamais causer l'extinction de la flamme.
Le réglage de la flamme s'effectue comme suit:
- Allumer le brûleur
- Porter la manette en position "minimum"
- Enlever la manette

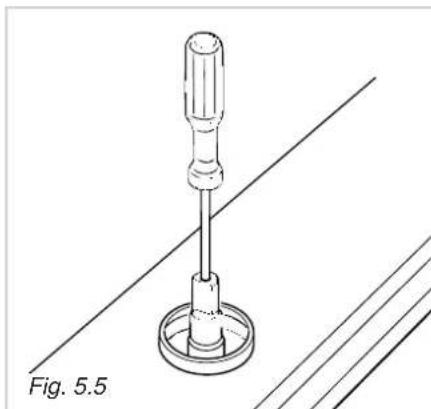

Pour les robinets avec vis de réglage à l'intérieur de l'axe (fig. 5.5):
Tourner la vis à l'intérieur de l'axe du robinet jusqu'au réglage correct à l'aide d'un tournevis de 3 mm max. de diamètre.

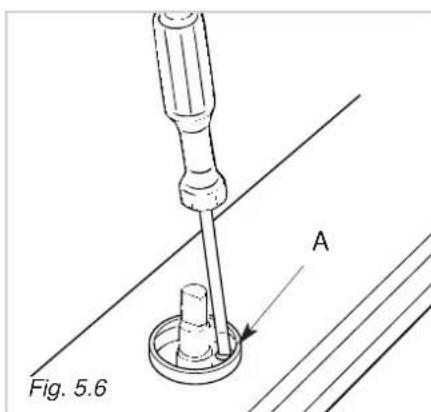

Pour les robinets avec vis de réglages sur le corps (fig. 5.6):
Tourner la vis "A" jusqu'au réglage correct à l'aide d'un tournevis. dans les modèles avec allumage électronique incorporé sur la manette, on parvient à la vis "A" par un trou spécial dans le micro-rupteur.
Tables de cuisson à gaz et gaz/électriques
IMPORTANT: L'installation doit être effectuée suivant les instructions du constructeur.
Une installation erronée peut causer des dommages aux personnes, animaux ou choses, le constructeur ne peut en être tenu pour responsable.
Branchement au RESEAU electrique
✓ Le branchement au réseau doit être effectué par un technicien qualifié et conformément aux normes locales en vigueur. L'appareil doit être relié au réseau électrique, après vérification que la tension correspond bien à la valeur indiquée sur la plaquette signalétique et que la section des câbles de l'installation électrique peut supporter la charge indiquée également sur la plaquette. ✓ Au cas où l'appareil est fourni sans fiche, il faut monter une fiche normalisée adaptée à la puissance absorbée par l'appareil et conformément aux normes locales en vigueur. ✓ La fiche bipolaire doit être branchée sur une prise reliée à la mise à la terre conformément aux normes locales en vigueur. - On peut raccorder directement l'appareil au réseau, en interposant entre le réseau et celui-ci un interrupteur omnipolaire ayant une ouverture de 3mm au moins entre les contacts. ✓ Le câble d'alimentation ne doit pas venir au contact avec des parties chaudes et doit être placé de façon à ne dépasser en aucun point la température de 75°C. Lorsque l'appareil est installé, la prise ou l'interrupteur doit être toujours accessible. L'appareil doit être alimenté individuellement; d'autres appareils installés éventuellement à proximité doivent être alimentés séparément. - N. B. Ne pas utiliser d'adaptateurs, de réducteurs ou de dérivateurs lors du branchement au réseau, car ils peuvent provoquer des surchauffes ou des brûlures. - Si l'on remarque une fêlure sur la surface de la table de cuisson, déconnecter l'appareil du réseau.
Si l'installation électrique devait subir des modifications pour le raccordement ou si la prise et la fiche de l'appareil étaient incompatibles, s'adresser pour le remplacement à un technicien qualifié.
Ce dernier doit s'assurer en particulier que la section des câbles de la prise est adaptée à la puissance absorbée par l'appareil.
Le branchement à la terre de l'appareil est obligatoire. Le constructeur décline toute responsabilité pour tout problème résultant de la non-observation de cette règle.
Avant toute intervention sur la partie électrique de l'appareil, le débrancher du réseau électrique.
Section des CABLES d'alimentation type "H05V2V2-F"
résistants à une température de 90°C
230 VAC 50 Hz 3 x 0,75 mm
Pour modèle avec une puissance de 1500 W 230 VAC 50 Hz 3 x 1 mm
Remplacement du câble d'alimentation
- Le câble d'alimentation doit être remplacé par un câble du même type que celui monté sur l'appareil.
- Le câble électrique doit être relié au bornier suivant le schéma de la fig. 6.1.
230V~ L1 N(L2)PE Fig. 6.1
IMPORTANT: L'installation doit être effectuée suivant les instructions du constructeur.
Une installation erronée peut causer des dommages aux personnes, animaux ou choses, le constructeur ne peut en être tenu pour responsable.
Branchement au RESEAU electrique
Le branchement au réseau doit être effectué par un technicien qualifié et conformément aux normes locales en vigueur. L'appareil doit être relié au réseau électrique, après vérification que la tension correspond bien à la valeur indiquée sur la plaquette signalétique et que la section des câbles de l'installation électrique peut supporter la charge indiquée également sur la plaquette. - Raccorder directement l'appareil au réseau, en interposant entre le réseau et celui-ci un interrupteur omnipolaire ayant une ouverture de 3mm au moins entre les contacts. Le câble d'alimentation ne doit pas venir au contact avec des parties chaudes et doit être placé de façon à ne dépasser en aucun cas la température de 75°C. Lorsque l'appareil est installé, l'interrupteur doit être toujours accessible. L'appareil doit être alimenté individuellement ; d'autres appareils installés éventuellement à proximité doivent être alimentés séparément. - N. B. Ne pas utiliser d'adaptateurs, de réducteurs ou de dérivateurs lors du branchement au réseau, car ils peuvent provoquer des surchauffes ou des brûlures. - Si l'on remarque une fêlure sur la surface de la table de cuisson, déconnecter l'appareil du réseau.
Si l'installation électrique avait subi des modifications pour le raccordement, s'adresser pour le remplacement à un technicien qualifié.
Ce dernier doit s'assurer en particulier que la section des câbles de l'interrupteur est adaptée à la puissance absorbée par l'appareil.
Avant toute intervention sur la partie électrique de l'appareil, le débrancher du réseau électrique.
Le branchement à la terre de l'appareil est obligatoire. Le constructeur décline toute responsabilité pour tout problème résultant de la non-observation de cette règle.
Raccordement du cable d'alimentation
Pour raccorder le câble d'alimentation à la table de cuisson, procéder de la façon suivante:

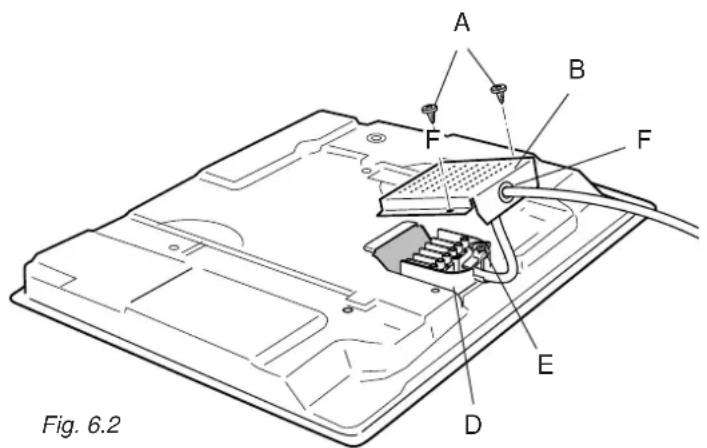

✓ Retourner la table de cuisson. ✓ Dévisser les vis A et retirer la protection B (fig. 6.2) ✓ Placer les cavaliers C sur le bornier D (fig. 6.3) suivant le schéma de la fig. 6.4. Ouvrir les serre-fils E (fig. 6.2) ✓ Introduire le cable d'alimentation, de type et section appropriés (voir chapitre spécifique), dans le passage pour cables F de la protection B et relier les phases et la terre aux bornes correspondantes du bornier D suivant le schéma de la fig. 6.4. Tendre le cable d'alimentation et le bloquer avec le serre-fils E. ✓ Remonter la protection B en tendant le cable.
Section des CABLES d'alimentation type "H05V2V2-F"
résistants à une température de 90°C.
230 VAC 50/60 Hz 3 × 2,50 ~mm^2
400 VAC 3N 50/60 Hz 5 × 1,50 ~mm^2
400 VAC 2N 50/60 Hz 4 x 2,50 mm²
Fig. 6.3
230V50/60Hz
400V3N50/60Hz
400V2N50/60Hz Fig. 6.4
230 VAC 50 Hz 3 x 0,75 mm
