Marque	Schneider Electric
Modèle	EVB1A22PCRI
Catégorie	Borne de recharge pour véhicule électrique
Type de produit	Borne de recharge avec verrou à clé et/ou lecteur RFID
Alimentation électrique	230 V AC monophasé / 400 V AC triphasé
Puissance de charge maximale	22 kW (selon installation)
Courant nominal	32 A
Type de connecteur véhicule	Prise de type 2 (T2/T2S) ou câble fixe avec connecteur type 1 ou 2
Fonctions de verrouillage	Verrou à clé et/ou authentification par carte RFID
Authentification	Carte RFID, application mobile « Paiement à chaque utilisation »
Indicateur d'état	Voyant LED multicolore (fixe, clignotement lent, normal, rapide)
Signal sonore	Bip pour action réussie, Bop pour échec
Gestion de l'énergie	Compatibilité avec systèmes de gestion d'énergie (limitation de puissance, démarrage différé)
Diagnostic d'erreurs	Voyant rouge fixe, code clignotant après appui long 5 secondes
Type de montage	Mural sur support adapté (installation par professionnel)
Indice de protection	IP54 (résistant aux intempéries)
Température de fonctionnement	-25 °C à +50 °C
Dimensions (environ)	Hauteur : 400 mm, Largeur : 250 mm, Profondeur : 150 mm
Poids (environ)	5 kg
Entretien	Nettoyage avec un chiffon doux et sec

FOIRE AUX QUESTIONS - EVB1A22PCRI SCHNEIDER

Comment démarrer une session de charge avec le verrou à clé ?

Déverrouillez la borne avec la clé, puis connectez le câble de charge au véhicule et à la borne. La session démarre automatiquement. Vous pouvez verrouiller la borne à tout moment sans interrompre la charge.

Comment utiliser le lecteur RFID ?

Passez votre carte RFID devant le lecteur. Un bip confirme l'authentification. Connectez ensuite le véhicule dans les 30 minutes. La charge démarre automatiquement ou après un délai selon la configuration.

Que signifient les voyants LED ?

Le voyant peut être fixe ou clignotant. Les couleurs et rythmes indiquent l'état : disponible, charge en cours, erreur, etc. Par exemple, un voyant bleu fixe indique une charge en cours avec puissance nominale. Consultez le tableau des états dans la notice.

Comment arrêter une session de charge ?

Débranchez le câble de charge côté véhicule. Si la borne est équipée d'un lecteur RFID, vous pouvez également passer la carte pour arrêter la session. Avec le verrou à clé, débrancher le véhicule est le seul moyen.

Que faire en cas d'erreur (voyant rouge fixe) ?

Appuyez sur le bouton-poussoir pendant au moins 5 secondes, puis comptez le nombre de clignotements rouges. Reportez-vous au tableau de diagnostic dans la notice pour identifier l'origine (câble, borne, véhicule) et l'action à effectuer.

Puis-je interrompre puis reprendre la charge ?

Oui, si le bouton-poussoir a été activé lors de la mise en service. Appuyez dessus pour interrompre la charge, puis à nouveau pour la reprendre. L'interruption peut aussi être commandée par un système de gestion d'énergie.

La borne est-elle résistante à l'eau ?

Oui, l'indice de protection IP54 la rend résistante aux projections d'eau et à la poussière. Cependant, ne chargez pas en cas d'eau ou de corrosion visible dans le connecteur.

Quels types de véhicules sont compatibles ?

Tous les véhicules électriques équipés d'un connecteur de type 2 (norme CEI 61851) sont compatibles. La borne supporte les puissances jusqu'à 22 kW, selon le véhicule et l'installation.

Comment nettoyer la borne de recharge ?

Utilisez un chiffon doux et sec. N'utilisez pas de nettoyants agressifs. Ne lavez pas le véhicule en cours de charge.

Qu'est-ce que l'application "Paiement à chaque utilisation" ?

C'est une application mobile qui permet de démarrer une session de charge sans carte RFID. Après authentification via l'application, vous connectez le véhicule. La facturation est gérée par le fournisseur de l'application.

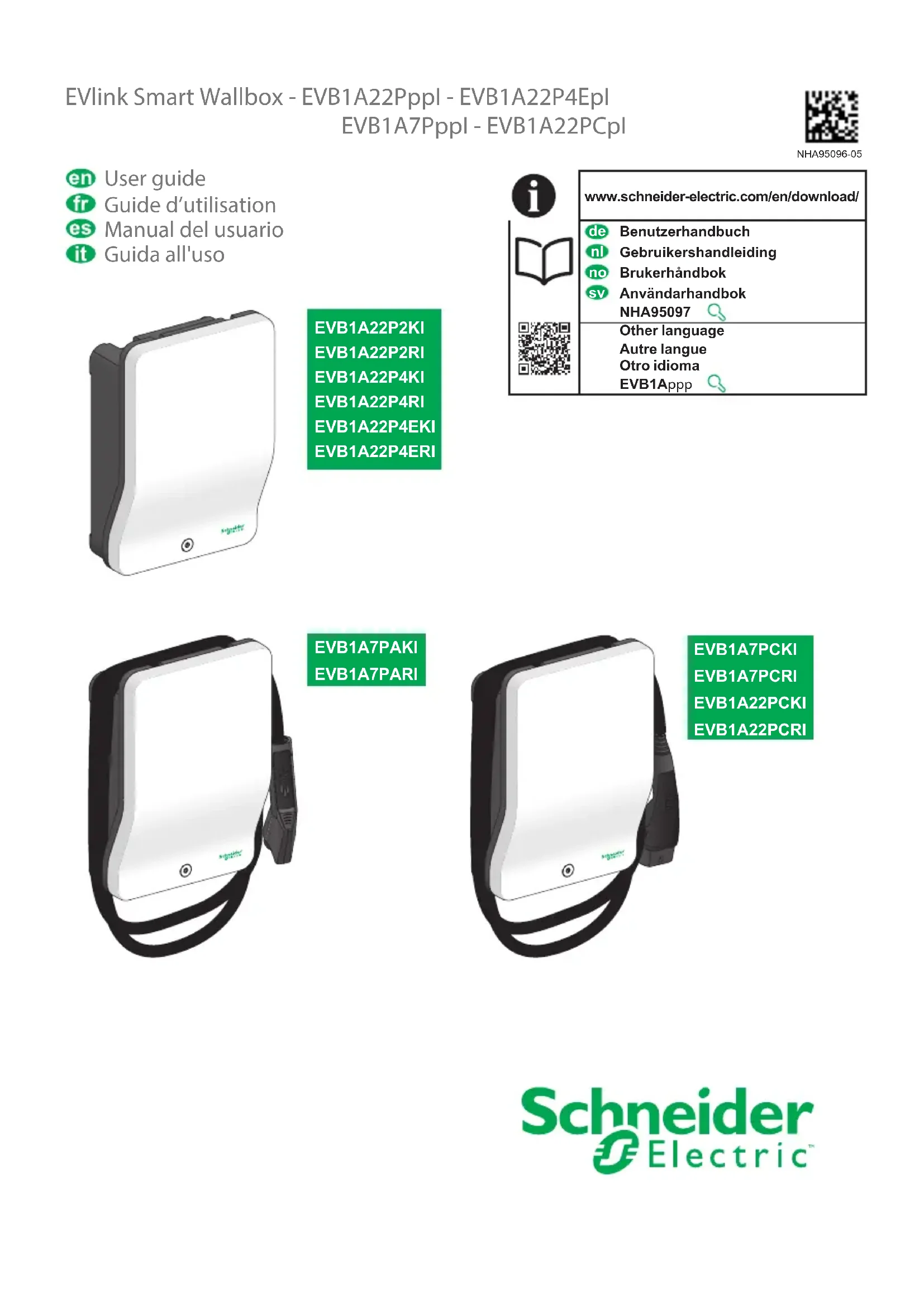

MODE D'EMPLOI EVB1A22PCRI SCHNEIDER

1 Description 5 2 Préalable 13 3 Borne de charge avec verrou à clé 14 4 Borne de charge avec lecteur de carte RFID 26 5 Application "Paiement à chaque utilisation" 37 6 Diagnostic 43 7 Entretien 49

A Système de verrouillage à clé (selon modèle) B Socle de prise T2 ou T2 avec obturateurs (T2S) C Volet socle de prise T2/T2S D Volet socle de prise domestique TE (selon modèle) E Socle de prise domestique TE (selon modèle) F Etiquette produit G QR code H Lecteur RFID (selon modèle) Bouton Arrêt / Redémarrage et voyant d'état Connecteur véhicule type 2 Connecteur véhicule type 1 Câble de charge

Les instructions d'utilisation fournies dans ce document concernent toutes les versions de la borne de charge. Dans ce document, le terme "prise" s'applique aux seules bornes de charge équipées d'un socle de prise T2/T2S. Il fait référence à l'extrémité du câble de charge connectée à la borne de charge.

Lors de l'utilisation d'une borne de charge équipée d'un câble fixe, les références à la "prise" doivent être ignorées. De même, les références au débranchement du câble de charge de la borne de charge sont alors sans objet.

Lors de l'utilisation du socle de prise domestique, les références à la "prise" sont pertinentes, sauf lorsqu'il s'agit du verrouillage, la prise domestique ne pouvant pas être verrouillée.

	en Fixed color
	fr Couleur fixe
	es Color fijo
	it Colore fisso
	en Slow blinking color
	fr Couleur avec clignotement lent
	es Color con parpadeo lento
	it Colore lampeggio lento
	en Normal blinking color
	fr Couleur avec clignotement normal
	es Color con parpadeo normal
	it Colore lampeggio normale
	en Fast blinking color
	fr Couleur avec clignotement rapide
	es Color con parpadeo rápido
	it Colore lampeggio veloce

Dans ce document, l'expression session de charge fait référence à la durée totale pendant laquelle le véhicule est connecté à la borne de charge : la session commence au moment de la connexion conjointement, le cas échéant, à l'authentification de l'utilisateur, et se termine lors de la déconnexion du véhicule.

Par conséquent :

Le cycle de charge peut être terminé longtemps avant la fin de la session de charge. La charge peut s'arrêter et reprendre pendant une même session de charge. Le cas échéant, l'utilisateur reste authentifié pendant la durée totale de la session de charge.

	Borne de charge avec lecteur de carte RFID	Borne de charge avec verrou à clé	Déverrouillée	Verrouillée
	Aucune alimentation Aucune alimentation		✕	✕
	Borne de charge non disponible Borne de charge non disponible		✕	✕
		Aucun véhicule connecté		✕
	Borne de charge disponible Borne de charge disponible		✕
	Attente du démarrage de la charge dans le véhicule	Attente du démarrage de la charge dans le véhicule	✕
	Charge arrêtée par le véhicule Charge arrêtée par le véhicule		✕
		Attente du démarrage de la charge dans le véhicule		✕
		Charge arrêtée par le véhicule		✕
	Attente du démarrage de la charge dans le véhicule lors du forçage manuel du démarrage	Attente du démarrage de la charge dans le véhicule lors du forçage manuel du démarrage	✕
	Interruption de la charge (manuelle ou automatique)	Interruption de la charge (manuelle ou automatique)	✕
	Charge en cours avec puissance limitée	Charge en cours avec puissance limitée	✕
		Charge en cours avec puissance limitée		✕
	Charge en cours avec la puissance nominale	Charge en cours avec la puissance nominale	✕
		Charge en cours avec la puissance nominale		✕
	Borne de charge réservée
	Attente de la connexion du véhicule à la borne de charge pendant une durée limitée	Attente de la connexion du véhicule à la borne de charge pendant une durée limitée	✕
	Accès refusé après tentative d'authentification d'un utilisateur
	Erreur détectée Erreur détectée		✕	✕
Bip	L'action utilisateur a réussi L'action utilisateur a réussi		✕
	Après l'activation du bouton-poussoir lorsque la borne de charge est verrouillée ou non disponible, indique son bon fonctionnement	Après l'activation du bouton-poussoir lorsque la borne de charge est verrouillée ou non disponible, indique son bon fonctionnement	✕	✕
Bop L'action utilisateur a échoué L'action utilisateur a échoué			✕

Le démarrage de la charge peut être différé Le démarrage peut également être différé par le véhicule lui-même en fonction de son calendrier de charge. Le démarrage de la charge peut être différé des deux côtés à la fois.

À tout moment, la puissance de charge peut être limitée

N'utilisez pas cet appareil s'il semble endommagé ou si le câble de charge semble endommagé. Ne tentez pas de toucher les contacts du connecteur du câble, ni d'y introduire des objets. Ne branchez jamais le câble de charge sur une prise multiple ou un prolongateur. Ne modifiez pas l'installation de cet appareil. Ne lavez pas le véhicule électrique en cours de charge. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

b) Ne chargez pas le véhicule en cas de présence d'eau, de signes de corrosion ou d'éléments étrangers dans le connecteur du câble de charge. b) Ne démontez pas et ne modifiez pas le câble de charge. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Le verrou à clé est utilisé aux fins suivantes :

b) empêcher quiconque de charger un véhicule ou d'interrompre une charge en cours; b) éviter le vol du câble de charge.

Il est possible de brancher le câble de charge même lorsque la borne de charge est verrouillée.

Action / État Voyant /	Alarme	Prise(1)
Borne de charge déverrouillée		Déverrouillée
Borne de charge verrouillée		Déverrouillée
Borne de charge non disponible (verrouillée ou déverrouillée)		Déverrouillée

Il est possible de brancher le câble de charge à la borne de charge même lorsqu'aucun véhicule n'est connecté.

Dès que le véhicule est branché ET que la borne de charge est déverrouillée, la session de charge peut démarrer.

Action / État	Borne de charge verrouillée	Puissance limitée	Voyant / Alarme	Prise
État initial Non - -
1. Connexion du câble de charge Non - Bip				Déverrouillée
2. Initialisation de la session de charge avec démarrage immédiat	Non Non Verrouillée
		Oui Verrouillé
3. Charge en cours Non Non Verrouillée
		Oui Verrouillé
	Oui Non Verrouillée
		Oui Verrouillé
4. Charge terminée ou interrompue par le véhicule	Non	-		Verrouillée
	Oui - Verrouillée
Erreur à l'étape 1
5. La prise n'est pas complètement insérée Retour à l'étape 1	Non - Bop			Déverrouillée
Erreur à l'étape 2
6. Initialisation de la session de charge avec démarrage différé dans la borne de charge (non applicable si le véhicule ne demande pas une charge immédiate)	Non -			Verrouillée
7. Attente du démarrage de la charge dans la borne de charge Retour à l'étape 3	Non - Verrouillée
	Oui - Verrouillée
Erreur à l'étape 2
8. Attente de la demande de charge du véhicule Retour à l'étape 3 ou 7 en fonction de l'état de la borne de charge (démarrage immédiat ou différé)	Non - Verrouillée
	Oui - Verrouillée
Erreur à l'étape 7 (facultatif)
9. Forcer le démarrage de la charge (s'il est activé, appuyer sur le bouton-poussoir)	Non -			Verrouillée
10. Attente du démarrage de la charge dans le véhicule Retour à l'étape 3	Non - Verrouillée

Remarque : dès que les deux extrémités du câble de charge sont correctement branchées, la borne de charge peut être verrouillée avec la clé à tout moment sans interrompre la session de charge.

3.2 Démarrage de la session de charge

Le seul moyen d'arrêter la session de charge consiste à débrancher le câble de charge côté véhicule.

Action / État	Borne de charge verrouillée	Puissance limitée	Voyant / Alarme	Prise
1. Débrancher le câble de charge côté véhicule Non -			[W6Y4]	Déverrouillée
	Oui -			Déverrouillée
2. Facultatif : débrancher le câble de charge côté borne de charge	Non - -
3. Facultatif : verrouiller la borne de charge Oui - -			[DS7]

Charging station with key lock / Borne de charge avec verrou à clé / Estación de carga de bloqueo con llave / Stazione di ricarica con blocco a chiave

3.3 Arrêt de la session de charge

Il est possible d'interrompre la charge puis de la reprendre en appuyant sur le bouton-poussoir situé sur la face avant, dès lors que la borne de charge est déverrouillée et que le bouton-poussoir a été activé lors de la mise en service.

Action / État	Borne de charge verrouillée	Puissance limitée	Voyant / Alarme	Prise
1. Charge en cours Non Non Verrouillée
		Oui Verrouillé
2. Appuyer sur le bouton-poussoir pour interrompre la charge	Non	-		Verrouillée
3. Appuyer sur le bouton-poussoir pour reprendre la charge	Non	Non		Verrouillée
		Oui Verrouillé

L'interruption puis la reprise de la charge peuvent être contrôlées à l'aide d'un équipement ou d'un système de gestion de l'énergie.

Action / État	Borne de charge verrouillée	Puissance limitée	Voyant / Alarme	Prise
1. Charge en cours Non Non Verrouillée
		Oui Verrouillé
	Oui Non Verrouillée
		Oui Verrouillé
2. Interruption de la charge Non - Verrouillée			[WKSH]
	Oui - Verrouillée
3. Reprise de la charge(1)	Non Non Verrouillée
		Oui Verrouillé
	Oui Non Verrouillée
		Oui Verrouillé

Il est possible de forcer manuellement le redémarrage de la charge en appuyant sur le bouton-poussoir lorsque celui-ci a été activé à la mise en service, dès lors que la borne de charge est déverrouillée.

3.4 Interruption puis reprise de la charge

Action / État Voyant /	Alarme		Prise(1)
Borne de charge disponible			Déverrouillée
Borne de charge réservée			Déverrouillée
Borne de charge non disponible			Déverrouillée
Appuyez sur le bouton-poussoir lorsque la borne de charge n'est pas disponible	Bip -

Il est possible de brancher le câble de charge à la borne de charge même lorsqu'aucun véhicule n'est connecté.

Pour vérifier le bon fonctionnement de la borne de charge.

Dès que le véhicule est branché ET l'utilisateur authentifié, le processus de la session de charge peut démarrer. Ces deux opérations peuvent être effectuées indifféremment dans un ordre ou dans l'autre.

Action / État		Puissance limitée	Voyant / Alarme	Prise
État initial - -				Déverrouillée(2)
	Borne de charge réservée
1. Passer la carte RFID - Bip				Déverrouillée
2. Authentication de l'utilisateur en cours3)		- Série de	bips lents	Déverrouillée
3. Accès accordé - En attente de la connexion du véhicule3)		-	30 s max.	Déverrouillée
4. Connecter le véhicule à la borne de chargé2)		- Bip Verrouillée
5. Initialisation de la session de charge avec démarrage immédiat		Non		Verrouillée
		Oui Verrouillée
6. Charge en cours Non Verrouillée
		Oui Verrouillée
7. Charge terminée ou interrompue par le véhicule		-		Verrouillée
Erreur à l'étape 3
8. Accès refuséRetour à l'état initial		-	.5 s / Bop	Déverrouillée
Erreur à l'étape 3
9. Le véhicule n'a pas été connecté dans les 30 minutes qui ont suivi l'accord d'accès Retour à l'étape 1		-		Déverrouillée
Erreur à l'étape 4
10. La prise n'est pas parfaitement insérée. Retour à l'étape 4		-	Bop	Déverrouillée
Erreur à l'étape 5
11. Initialisation de la session de charge avec démarrage différé dans la borne de charge (non applicable si le véhicule ne demande pas une charge immédiate)		-	30 s	Verrouillée
12. Attente du démarrage de la charge dans la borne de charge. Retour à l'étape 6		-		Verrouillée
Erreur à l'étape 5
13. Attente de la demande de charge du véhiculeRetour à l'étape 6 ou à l'étape 12 suivant l'état de la borne de charge (démarrage immédiat ou différé)		-		Verrouillée
Erreur à l'étape 12 (facultatif)
14. Forcer le démarrage de la charge(s'il est activé, appuyer sur le bouton-poussoir)		-	4 s	Verrouillée
15. Attente du démarrage de la charge dans le véhicule. Retour à l'étape 6		-		Verrouillée

Seule la personne ayant réservé la borne de charge sera autorisée à démarrer la session de charge.

Le câble de charge peut être branché à la borne de charge avant l'authentification de l'utilisateur.

Lorsque l'authentification des utilisateurs repose sur la liste blanche locale (cartes utilisateur créées avec une carte administrateur), la session de charge ne peut pas démarrer avec une carte administrateur.

4.2 Démarrage de la session de charge

La session de charge peut être interrompue en passant la carte RFID ou simplement en débranchant le câble de charge côté véhicule.

Action / État	Puissance limitée	Voyant / Alarme	Prise
1. Passer la carte RFID	- Bip Verrouillée
2. Authentication de l'utilisateur en cours	-	Série de bips lents	Verrouillée
3. Accès accordé(1)	-	[2ACD]	Déverrouillée
4. Session de charge interrompue	-		Déverrouillée
Erreur à l'étape 3
5. Accès refusé	-		Verrouillée
6. Accès refusé	-	-	Verrouillée
Erreur à l'étape 1
7. Débrancher le câble de charge côté véhicule au lieu de passer la carte RFID	-	[YSTX]	Déverrouillée
8. Session de charge interrompue	-		Déverrouillée

Même ID utilisateur que celui utilisé pour démarrer la session de charge ou ID administrateur autorisé. Remarque : le passage de la carte RFID moins de 30 secondes après le démarrage de la session de charge ne l'interrompra pas afin d'éviter toute utilisation abusive.

4.3 Arrêt de la session de charge

Il est possible d'interrompre la charge puis de la reprendre en appuyant sur le bouton-poussoir situé sur la face avant, en supposant que le bouton-poussoir a été activé lors de la mise en service.

Action / État	Puissance limitée	Voyant / Alarme	Prise
1. Charge en cours Non Verrouillée
	Oui Verrouillé
2. Appuyer sur le bouton-poussoir pour interrompre la charge	-		Verrouillée
3. Appuyer sur le bouton-poussoir pour reprendre la charge	Non		Verrouillée
	Oui Verrouillé

L'interruption puis la reprise de la charge peuvent être contrôlées à l'aide d'un équipement ou d'un système de gestion de l'énergie.

Action / État	Puissance limitée	Voyant / Alarme	Prise
1. Charge en cours Non Verrouillée
	Oui Verrouillé
2. Interruption de la charge - Verrouillée
3. Reprise de la charge ^(1)	Non Verrouillé
	Oui Verrouillé

Le redémarrage de la charge peut être forcé manuellement en appuyant sur le bouton-poussoir sous réserve de l'activation de ce dernier lors de la mise en service.

4.4 Interruption puis reprise de la charge

L'application "Paiement à chaque utilisation" peut s'utiliser autant sur une borne de charge avec un lecteur de carte RFID qu'avec une borne de charge avec un verrou à clé. L'authentification de l'utilisateur est effective à partir d'une action de l'utilisateur sur l'application du fournisseur. Aucune interaction avec la borne de charge n'est nécessaire à ce stade. Contacter le fournisseur de l'application pour en savoir plus.

Se reporter aux chapitres précédents du présent document pour obtenir des informations sur l'état de la borne de charge lorsqu'aucun véhicule n'est connecté.

Application "Paiement à chaque utilisation" /

Application "Pay As You Go" / Applicazione "Pay As You Go"

5.2 Démarrage de la session de charge

Action / État		Puissance limitée	Voyant / Alarme	Prise
État initial - -				Déverrouillée(2)
	Borne de charge réservée
1. Authentication de l'utilisateur à l'aide de l'application Paiement à chaque utilisation	-	-		Déverrouillée
	Borne de charge réservée
2. Accès accordé dans la borne de charge – En attente de la connexion du véhicule(2)		-		Déverrouillée
3. Connecter le véhicule à la borne de chargé(2)		- Bip Verrouillée
4. Initialisation de la session de charge avec démarrage immédiat(3)(4)		Non Verrouillé(6ATW)
		Oui Verrouillée
5. Charge en cours - Non Verrouillée
		Oui Verrouillée
	Interruption -			Verrouillée
6. Charge terminée ou interrompue par le véhicule, ou encore arrêtée par l'application Paiement à chaque utilisation		- Verrouillée
Erreur à l'étape 2
7. L'accès n'est pas accordé et la borne de charge conserve l'état initial	-	-		Déverrouillée
	Borne de charge réservée
Erreur à l'étape 3
8. Le véhicule n'a pas été connecté dans les 30 secondes qui ont suivi l'accord d'accès - Retour à l'état initial		-	Bop	Déverrouillée
Erreur à l'étape 3
9. La prise n'est pas complètement insérée Retour à l'étape 3		-	Bop	Déverrouillée

Seule la personne ayant réservé la borne de charge sera autorisée à démarrer la session de charge.

Le câble de charge peut être branché à la borne de charge avant l'authentication de l'utilisateur.

Vérifier qu'aucun démarrage de charge différé n'est programmé dans le véhicule.

(4) En cas de démarrage différé dans la borne de charge ou dans le véhicule, consultez les chapitres précédents qui décrivent la procédure de démarrage d'une session de charge pour plus d'informations.

(5) Interruption de charge contrôlée par l'équipement ou le système de gestion de l'énergie.

Application "Paiement à chaque utilisation" /

Application "Pay As You Go" / Applicazione "Pay As You Go"

5.2 Démarrage de la session de charge

Action / État	Puissance limitée	Voyant / Alarme	Prise
1. Débrancher le câble de charge côté véhicule -		[42HC]	Déverrouillée
2. Débrancher le câble de charge côté borne de charge --		[KYAT]

La borne de charge peut être verrouillée ou non disponible. Appuyez sur le bouton-poussoir pour vérifier le bon fonctionnement de la borne de charge. Cette dernière n'est plus sous tension si aucun bip n'est émis et vous devez contacter l'installateur.

Lors de la détection d'une erreur, quelle qu'en soit la cause (le câble de charge, le véhicule ou la borne de charge), l'indicateur d'état reste rouge. Appuyez sur le bouton-poussoir pendant au moins 5 secondes, puis comptez le nombre de clignotements rouges. Consultez ensuite le tableau ci-dessous.

Nombre de clignotements	Origine probable de l'erreur	Action requise
2 Borne de charge /	câble de charge	b Débranchez / rebranchez le câble de charge. Si le problème persiste, passez à l'étape suivante.b Essayez avec un autre câble de charge.v Si le problème persiste, contactez l'installateur ou le service clientèle de Schneider Electric après avoir relevé la référence commerciale et le numéro de série sur l'étiquette du produit.v Si le problème est résolu, contactez le fournisseur du câble.
5	Borne de charge	b Mettez la borne de charge hors tension, puis de nouveau sous tension. Si le problème persiste, passez à l'étape suivante.b Contactez l'installateur ou le service clientèle de Schneider Electric après avoir relevé la référence commerciale et le numéro de série sur l'étiquette du produit.
6, 10	Borne de charge	b Contactez l'installateur ou le service clientèle de Schneider Electric après avoir relevé la référence commerciale et le numéro de série sur l'étiquette du produit.
7	Véhicule électrique	b Contactez le concessionnaire du véhicule électrique.
8	Câble de charge	b Débranchez / rebranchez le câble de charge. Si le problème persiste, passez à l'étape suivante.b Essayez avec un autre câble de charge.v Si le problème est résolu, contactez le fournisseur du câble.v Si le problème persiste, contactez l'installateur ou le service clientèle de Schneider Electric après avoir relevé la référence commerciale et le numéro de série sur l'étiquette du produit.
Autre valeur	Non déterminée	b Contactez l'installateur ou le service clientèle de Schneider Electric après avoir relevé la référence commerciale et le numéro de série sur l'étiquette du produit.

Nettoyage de la borne de charge

Il est recommandé de nettoyer la borne de charge avec un chiffon doux et sec.

35, rue Joseph Monier

CS 30323

F - 92506 Rueil Malmaison Cedex
